CITROEN JUMPER SPACETOURER 2018 Návod na použití (in Czech)

9

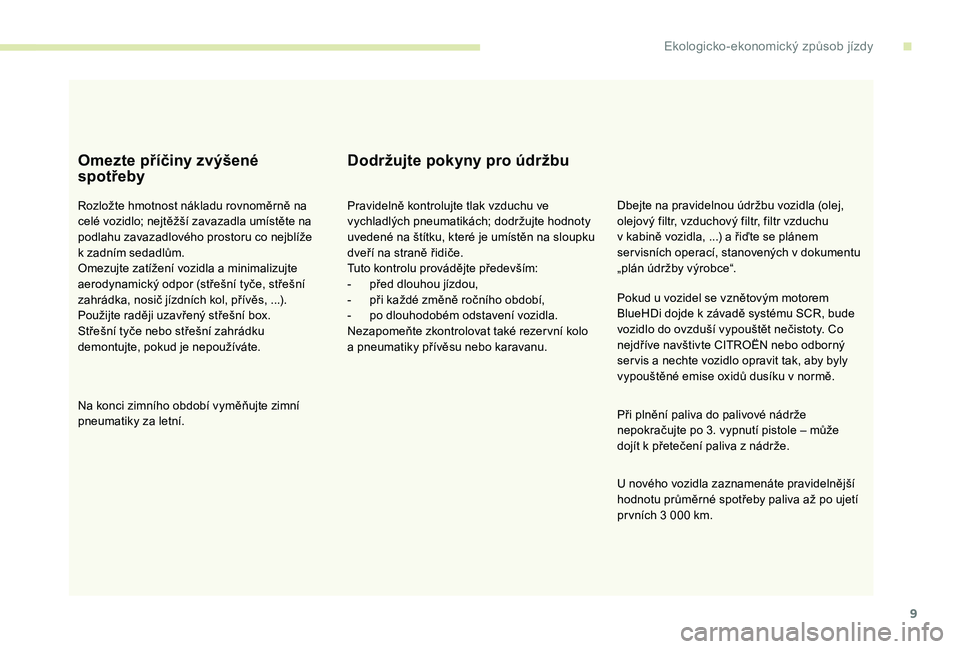

Omezte příčiny zvýšené
spotřeby
Rozložte hmotnost nákladu rovnoměrně na
celé vozidlo; nejtěžší zavazadla umístěte na
podlahu zavazadlového prostoru co nejblíže
k zadním sedadlům.
Omezujte zatížení vozidla a minimalizujte
aerodynamický odpor (střešní tyče, střešní
zahrádka, nosič jízdních kol, přívěs, ...).
Použijte raději uzavřený střešní box.
Střešní tyče nebo střešní zahrádku
demontujte, pokud je nepoužíváte.
Na konci zimního období vyměňujte zimní
pneumatiky za letní.
Dodržujte pokyny pro údržbu
Pravidelně kontrolujte tlak vzduchu ve
vychladlých pneumatikách; dodržujte hodnoty
uvedené na štítku, které je umístěn na sloupku
dveří na straně řidiče.
Tuto kontrolu provádějte především:
-

p
řed dlouhou jízdou,
-

p
ři každé změně ročního období,
-

p
o dlouhodobém odstavení vozidla.
Nezapomeňte zkontrolovat také rezer vní kolo
a
pneumatiky přívěsu nebo karavanu. Dbejte na pravidelnou údržbu vozidla (olej,
olejový filtr, vzduchový filtr, filtr vzduchu
v kabině vozidla, ...) a řiďte se plánem
ser visních operací, stanovených v dokumentu
„plán údržby výrobce“.
Při plnění paliva do palivové nádrže
nepokračujte po 3.
vypnutí pistole – může
dojít k
přetečení paliva z nádrže.
U
nového vozidla zaznamenáte pravidelnější
hodnotu průměrné spotřeby paliva až po ujetí
pr vních 3
000 km.
Pokud u
vozidel se vznětovým motorem
BlueHDi dojde k
závadě systému SCR, bude
vozidlo do ovzduší vypouštět nečistoty. Co
nejdříve navštivte CITROËN nebo odborný
ser vis a
nechte vozidlo opravit tak, aby byly
vypouštěné emise oxidů dusíku v
normě.
.
Ekologicko-ekonomický způsob jízdy

10

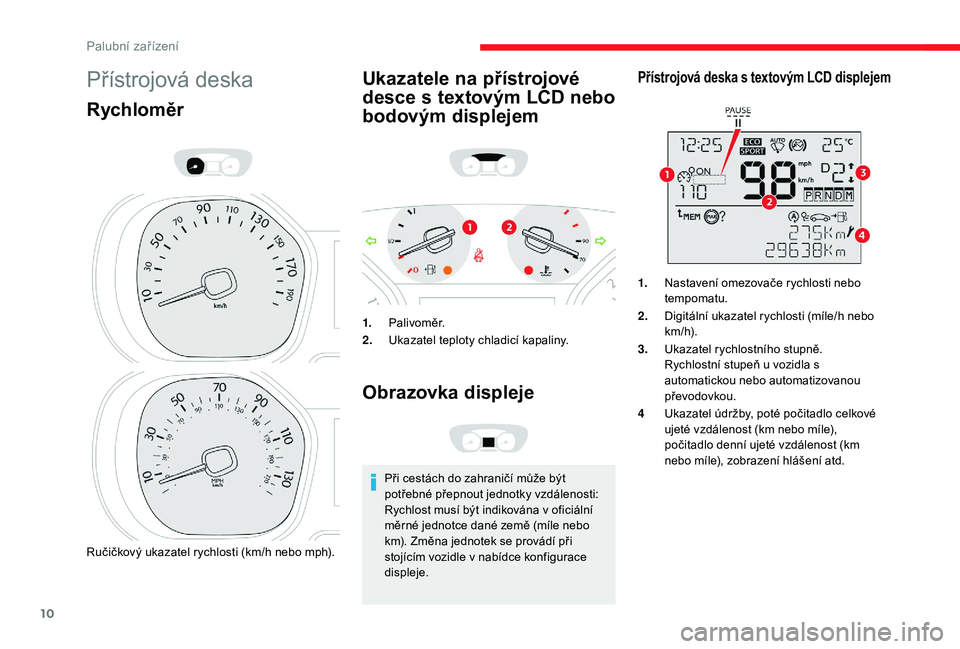

Přístrojová deska
Rychloměr
Ručičkový ukazatel rychlosti (km/h nebo mph).
Ukazatele na přístrojové
desce s textovým LCD nebo
bodovým displejem
1.Palivoměr.
2. Ukazatel teploty chladicí kapaliny.
Obrazovka displeje
Při cestách do zahraničí může být
potřebné přepnout jednotky vzdálenosti:
Rychlost musí být indikována v
oficiální
měrné jednotce dané země (míle nebo
km). Změna jednotek se provádí při
stojícím vozidle v
nabídce konfigurace
displeje.
Přístrojová deska s textovým LCD displejem
1. Nastavení omezovače rychlosti nebo
tempomatu.
2. Digitální ukazatel rychlosti (míle/h nebo
km/h).
3. Ukazatel rychlostního stupně.
Rychlostní stupeň u vozidla s
automatickou nebo automatizovanou
převodovkou.
4 Ukazatel údržby, poté počitadlo celkové
ujeté vzdálenost (km nebo míle),
počitadlo denní ujeté vzdálenost (km
nebo míle), zobrazení hlášení atd.
Palubní zařízení

11

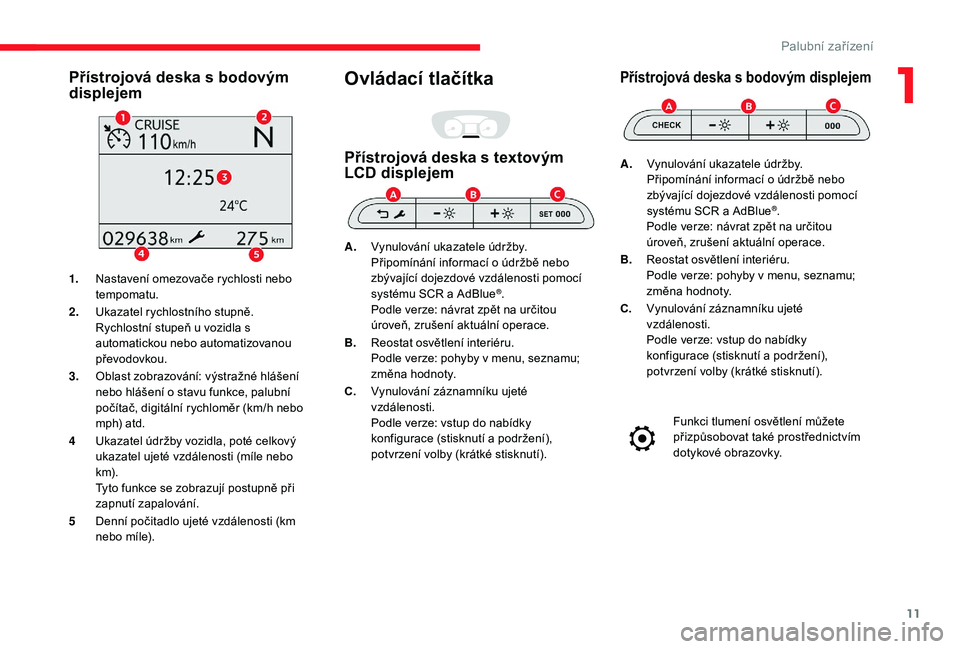

Přístrojová deska s bodovým
displejem
1.Nastavení omezovače rychlosti nebo
tempomatu.
2. Ukazatel rychlostního stupně.
Rychlostní stupeň u vozidla s
automatickou nebo automatizovanou
převodovkou.
3. Oblast zobrazování: výstražné hlášení
nebo hlášení o stavu funkce, palubní
počítač, digitální rychloměr (km/h nebo
mph) atd.
4 Ukazatel údržby vozidla, poté celkový
ukazatel ujeté vzdálenosti (míle nebo
k m).
Tyto funkce se zobrazují postupně při
zapnutí zapalování.
5 Denní počitadlo ujeté vzdálenosti (km
nebo míle).
Ovládací tlačítka
Přístrojová deska s textovým
LCD displejem
A.Vynulování ukazatele údržby.
Připomínání informací o údržbě nebo
zbývající dojezdové vzdálenosti pomocí
systému SCR a AdBlue
®.
Podle verze: návrat zpět na určitou
úroveň, zrušení aktuální operace.
B. Reostat osvětlení interiéru.
Podle verze: pohyby v menu, seznamu;
změna hodnoty.
C. Vynulování záznamníku ujeté
vzdálenosti.
Podle verze: vstup do nabídky
konfigurace (stisknutí a podržení),
potvrzení volby (krátké stisknutí).
Přístrojová deska s bodovým displejem
A.Vynulování ukazatele údržby.
Připomínání informací o údržbě nebo
zbývající dojezdové vzdálenosti pomocí
systému SCR a AdBlue
®.
Podle verze: návrat zpět na určitou
úroveň, zrušení aktuální operace.
B. Reostat osvětlení interiéru.
Podle verze: pohyby v menu, seznamu;
změna hodnoty.
C. Vynulování záznamníku ujeté
vzdálenosti.
Podle verze: vstup do nabídky
konfigurace (stisknutí a podržení),
potvrzení volby (krátké stisknutí).
Funkci tlumení osvětlení můžete
přizpůsobovat také prostřednictvím
dotykové obrazovky.
1
Palubní zařízení

12

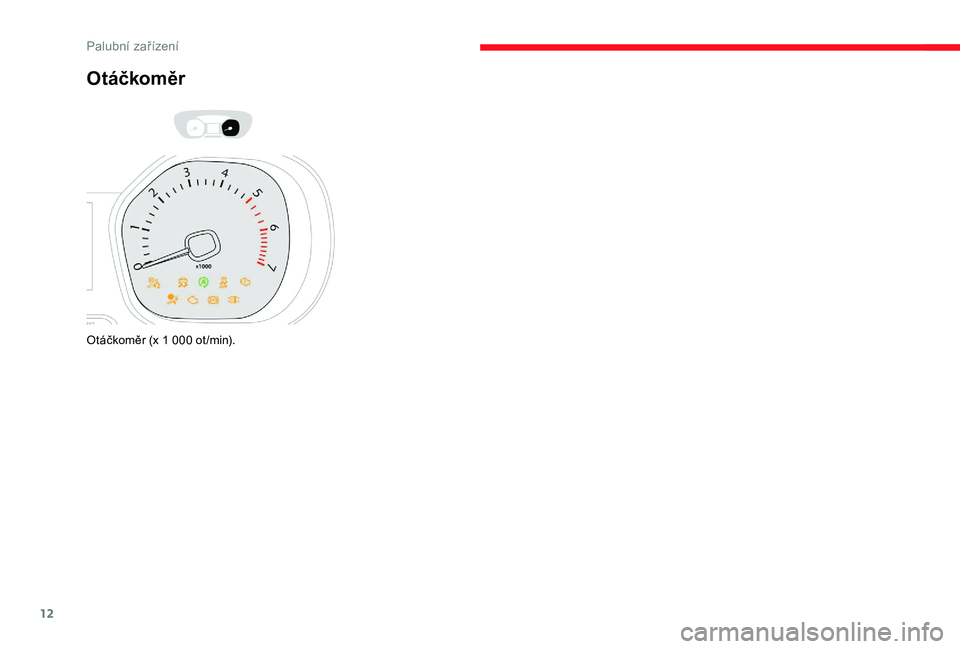

Otáčkoměr
Otáčkoměr (x 1 000 ot /min).
Palubní zařízení

13

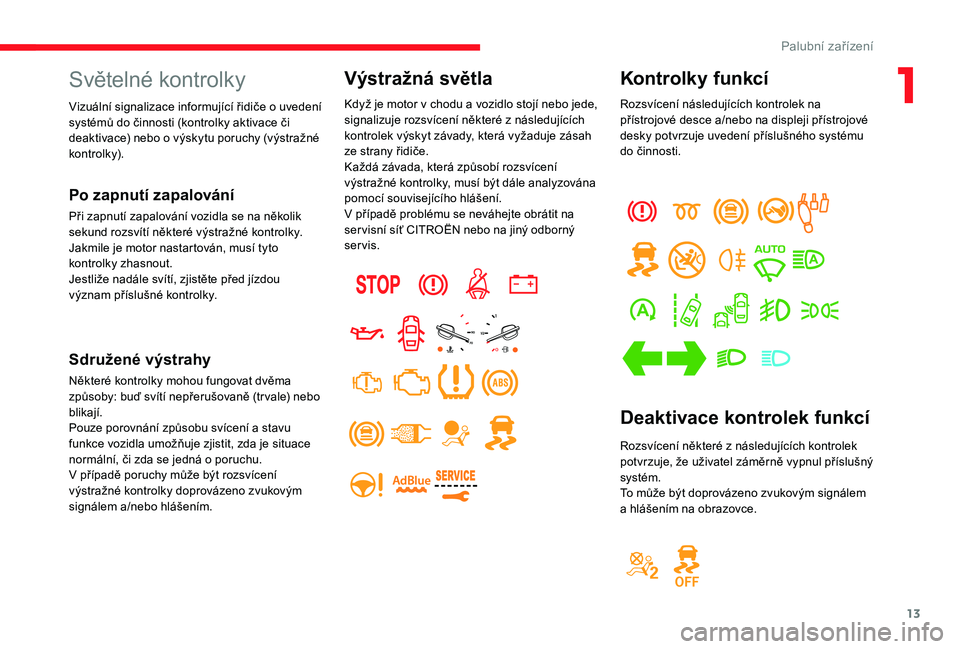

Kontrolky funkcí
Rozsvícení následujících kontrolek na
přístrojové desce a/nebo na displeji přístrojové
desky potvrzuje uvedení příslušného systému
do činnosti.
Deaktivace kontrolek funkcí
Rozsvícení některé z následujících kontrolek
p otvrzuje, že uživatel záměrně vypnul příslušný
systém.
To může být doprovázeno zvukovým signálem
a hlášením na obrazovce.
Světelné kontrolky
Po zapnutí zapalování
Při zapnutí zapalování vozidla se na několik
sekund rozsvítí některé výstražné kontrolky.
Jakmile je motor nastartován, musí tyto
kontrolky zhasnout.
Jestliže nadále svítí, zjistěte před jízdou
význam příslušné kontrolky.
Sdružené výstrahy
Některé kontrolky mohou fungovat dvěma
způsoby: buď svítí nepřerušovaně (tr vale) nebo
blikají.
Pouze porovnání způsobu svícení a
stavu
funkce vozidla umožňuje zjistit, zda je situace
normální, či zda se jedná o
poruchu.
V případě poruchy může být rozsvícení
výstražné kontrolky doprovázeno zvukovým
signálem a/nebo hlášením.
Výstražná světla
Když je motor v chodu a vozidlo stojí nebo jede,
signalizuje rozsvícení některé z následujících
kontrolek výskyt závady, která vyžaduje zásah
ze strany řidiče.
Každá závada, která způsobí rozsvícení
výstražné kontrolky, musí být dále analyzována
pomocí souvisejícího hlášení.
V případě problému se neváhejte obrátit na
ser visní síť CITROËN nebo na jiný odborný
servis.
Vizuální signalizace informující řidiče o

uvedení
systémů do činnosti (kontrolky aktivace či
deaktivace) nebo o

výskytu poruchy (výstražné
kontrolk y).
1
Palubní zařízení

14

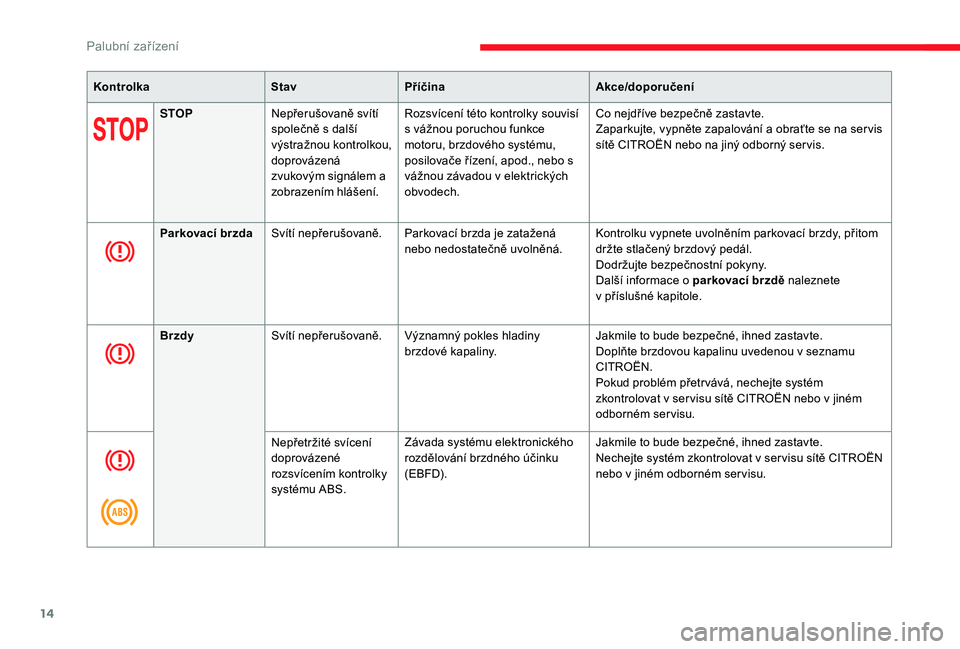

KontrolkaStavPříčina Akce/doporučení
STOP Nepřerušovaně svítí
společně s další
výstražnou kontrolkou,
doprovázená
zvukovým signálem a
zobrazením hlášení. Rozsvícení této kontrolky souvisí
s vážnou poruchou funkce
motoru, brzdového systému,
posilovače řízení, apod., nebo s
vážnou závadou v elektrických
obvodech. Co nejdříve bezpečně zastavte.
Zaparkujte, vypněte zapalování a
obraťte se na ser vis
sítě CITROËN nebo na jiný odborný ser vis.
Parkovací brzda Svítí nepřerušovaně. Parkovací brzda je zatažená
nebo nedostatečně uvolněná. Kontrolku vypnete uvolněním parkovací brzdy, přitom
držte stlačený brzdový pedál.
Dodržujte bezpečnostní pokyny.
Další informace o
parkovací brzdě naleznete
v
příslušné kapitole.
Brzdy Svítí nepřerušovaně. Významný pokles hladiny
brzdové kapaliny. Jakmile to bude bezpečné, ihned zastavte.
Doplňte brzdovou kapalinu uvedenou v seznamu
CITROËN.
Pokud problém přetr vává, nechejte systém
zkontrolovat v
ser visu sítě CITROËN nebo v jiném
odborném servisu.
Nepřetržité svícení
doprovázené
rozsvícením kontrolky
systému ABS. Závada systému elektronického
rozdělování brzdného účinku
(EBFD).
Jakmile to bude bezpečné, ihned zastavte.
Nechejte systém zkontrolovat v
ser visu sítě CITROËN
nebo v
jiném odborném ser visu.
Palubní zařízení

15

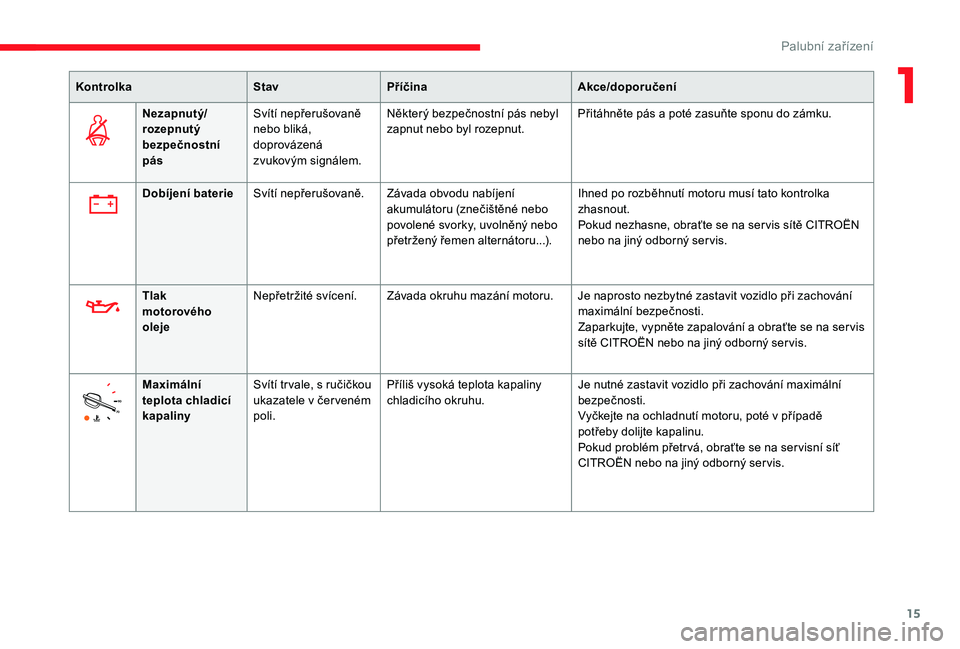

KontrolkaStavPříčina Akce/doporučení
Nezapnutý/
rozepnutý
bezpečnostní
pás Svítí nepřerušovaně
nebo bliká,
doprovázená
zvukovým signálem. Některý bezpečnostní pás nebyl
zapnut nebo byl rozepnut.
Přitáhněte pás a poté zasuňte sponu do zámku.
Dobíjení baterie Svítí nepřerušovaně. Závada obvodu nabíjení
akumulátoru (znečištěné nebo
povolené svorky, uvolněný nebo
přetržený řemen alternátoru...). Ihned po rozběhnutí motoru musí tato kontrolka
zhasnout.
Pokud nezhasne, obraťte se na ser vis sítě CITROËN
nebo na jiný odborný ser vis.
Tlak
motorového
oleje Nepřetržité svícení. Závada okruhu mazání motoru. Je naprosto nezbytné zastavit vozidlo při zachování
maximální bezpečnosti.
Zaparkujte, vypněte zapalování a obraťte se na ser vis
sítě CITROËN nebo na jiný odborný ser vis.
Maximální
teplota chladicí
kapaliny Svítí tr vale, s ručičkou
ukazatele v čer veném
poli. Příliš vysoká teplota kapaliny
chladicího okruhu.
Je nutné zastavit vozidlo při zachování maximální
bezpečnosti.
Vyčkejte na ochladnutí motoru, poté v případě
potřeby dolijte kapalinu.
Pokud problém přetr vá, obraťte se na ser visní síť
CITROËN nebo na jiný odborný ser vis.
1
Palubní zařízení

16

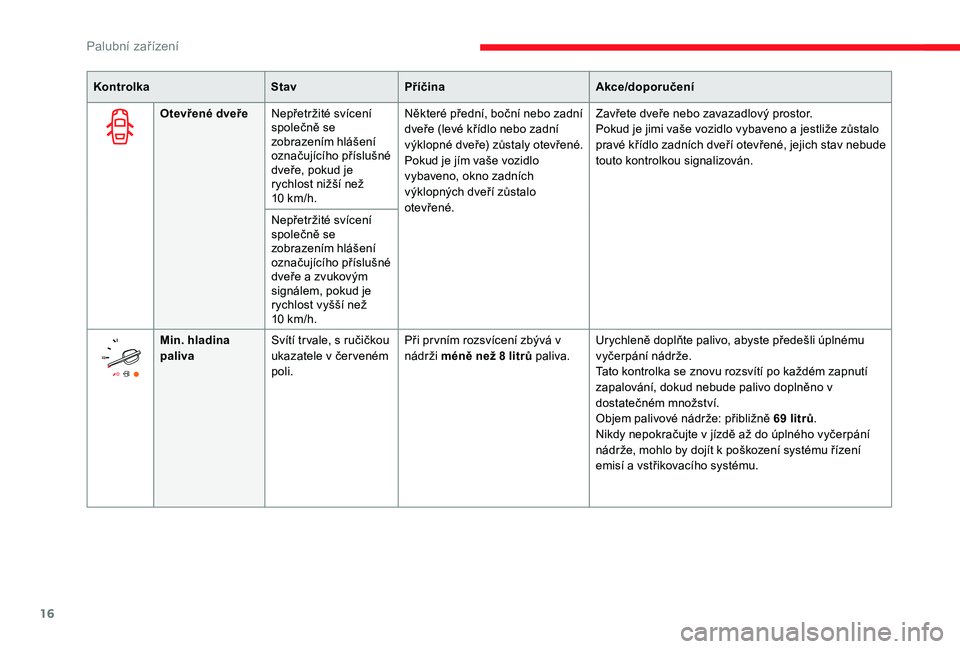

KontrolkaStavPříčina Akce/doporučení
Otevřené dveře Nepřetržité svícení
společně se
zobrazením hlášení
označujícího příslušné
dveře, pokud je
rychlost nižší než
10
km/h.Některé přední, boční nebo zadní
dveře (levé křídlo nebo zadní
výklopné dveře) zůstaly otevřené.
Pokud je jím vaše vozidlo
vybaveno, okno zadních
výklopných dveří zůstalo
otevřené. Zavřete dveře nebo zavazadlový prostor.
Pokud je jimi vaše vozidlo vybaveno a jestliže zůstalo
pravé křídlo zadních dveří otevřené, jejich stav nebude
touto kontrolkou signalizován.
Nepřetržité svícení
společně se
zobrazením hlášení
označujícího příslušné
dveře a
zvukovým
signálem, pokud je
rychlost vyšší než
10
km/h.
Min. hladina
paliva Svítí tr vale, s ručičkou
ukazatele v čer veném
poli. Při pr vním rozsvícení zbývá v
nádrži méně než 8 litrů paliva.
Urychleně doplňte palivo, abyste předešli úplnému
vyčerpání nádrže.
Tato kontrolka se znovu rozsvítí po každém zapnutí
zapalování, dokud nebude palivo doplněno v
dostatečném množství.
Objem palivové nádrže: přibližně 69
litrů.
Nikdy nepokračujte v
jízdě až do úplného vyčerpání
nádrže, mohlo by dojít k
poškození systému řízení
emisí a
vstřikovacího systému.
Palubní zařízení

17

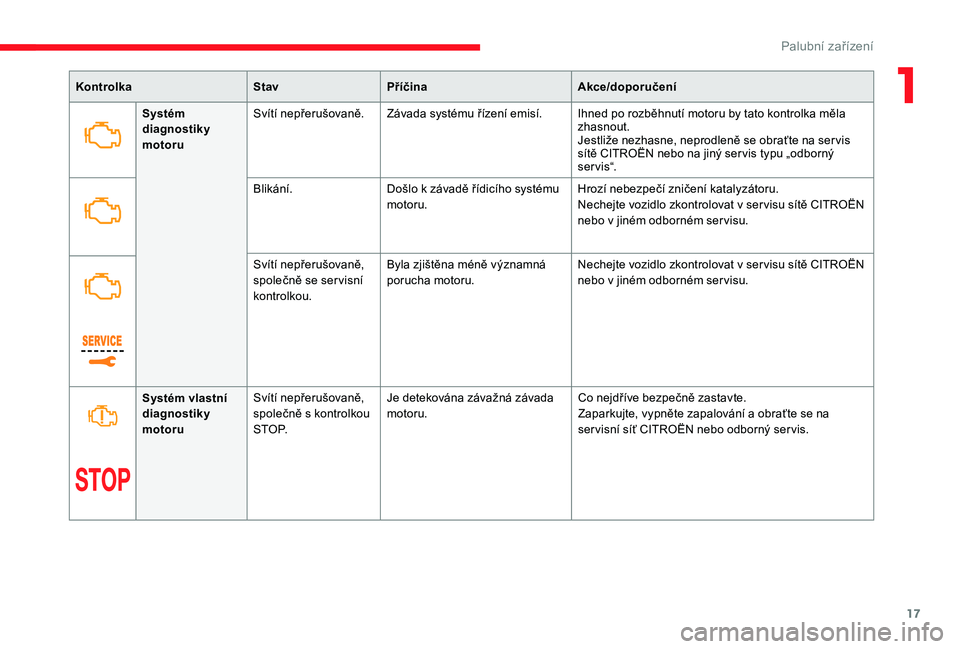

KontrolkaStavPříčina Akce/doporučení
Systém
diagnostiky
motoru Svítí nepřerušovaně. Závada systému řízení emisí. Ihned po rozběhnutí motoru by tato kontrolka měla
zhasnout.
Jestliže nezhasne, neprodleně se obraťte na ser vis
sítě CITROËN nebo na jiný ser vis typu „odborný
servis“.
Blikání. Došlo k
závadě řídicího systému
motoru. Hrozí nebezpečí zničení katalyzátoru.
Nechejte vozidlo zkontrolovat v
ser visu sítě CITROËN
nebo v
jiném odborném ser visu.
Svítí nepřerušovaně,
společně se ser visní
kontrolkou. Byla zjištěna méně významná
porucha motoru.
Nechejte vozidlo zkontrolovat v
ser visu sítě CITROËN
nebo v
jiném odborném ser visu.
Systém vlastní
diagnostiky
motoru Svítí nepřerušovaně,
společně s kontrolkou
S T O P. Je detekována závažná závada
motoru.
Co nejdříve bezpečně zastavte.
Zaparkujte, vypněte zapalování a obraťte se na
ser visní síť CITROËN nebo odborný ser vis.
1
Palubní zařízení

18

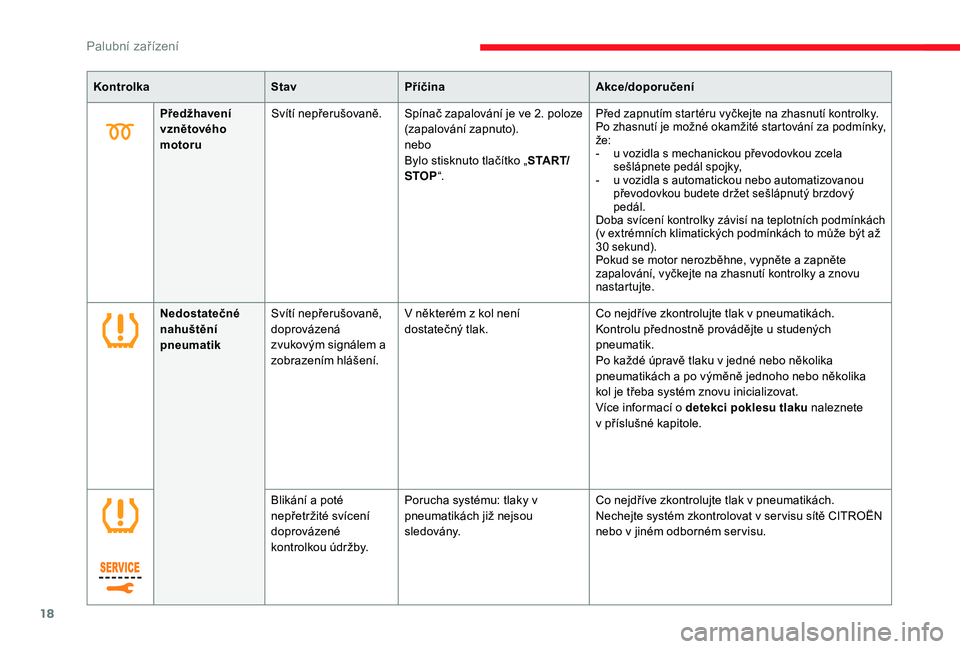

KontrolkaStavPříčina Akce/doporučení
Předžhavení
vznětového
motoru Svítí nepřerušovaně. Spínač zapalování je ve 2. poloze
(zapalování zapnuto).
nebo
Bylo stisknuto tlačítko „S TA R T/
STOP “.
Před zapnutím startéru vyčkejte na zhasnutí kontrolky.
Po zhasnutí je možné okamžité startování za podmínky,
že:
-

u v
ozidla s mechanickou převodovkou zcela
sešlápnete pedál spojky,
-

u v
ozidla s automatickou nebo automatizovanou
převodovkou budete držet sešlápnutý brzdový
pedál.
Doba svícení kontrolky závisí na teplotních podmínkách
(v extrémních klimatických podmínkách to může být až
30 sekund).
Pokud se motor nerozběhne, vypněte a zapněte
zapalování, vyčkejte na zhasnutí kontrolky a znovu
nastartujte.
Nedostatečné
nahuštění
pneumatik Svítí nepřerušovaně,
doprovázená
zvukovým signálem a
zobrazením hlášení. V
některém z kol není
dostatečný tlak. Co nejdříve zkontrolujte tlak v
pneumatikách.
Kontrolu přednostně provádějte u studených
pneumatik.
Po každé úpravě tlaku v jedné nebo několika
pneumatikách a po výměně jednoho nebo několika
kol je třeba systém znovu inicializovat.
Více informací o
detekci poklesu tlaku naleznete
v
příslušné kapitole.
Blikání a
poté
nepřetržité svícení
doprovázené
kontrolkou údr žby. Porucha systému: tlaky v
pneumatikách již nejsou
sledovány.
Co nejdříve zkontrolujte tlak v
pneumatikách.
Nechejte systém zkontrolovat v

s
er visu sítě CITROËN
nebo v
jiném odborném ser visu.
Palubní zařízení
