Page 11 of 400
9

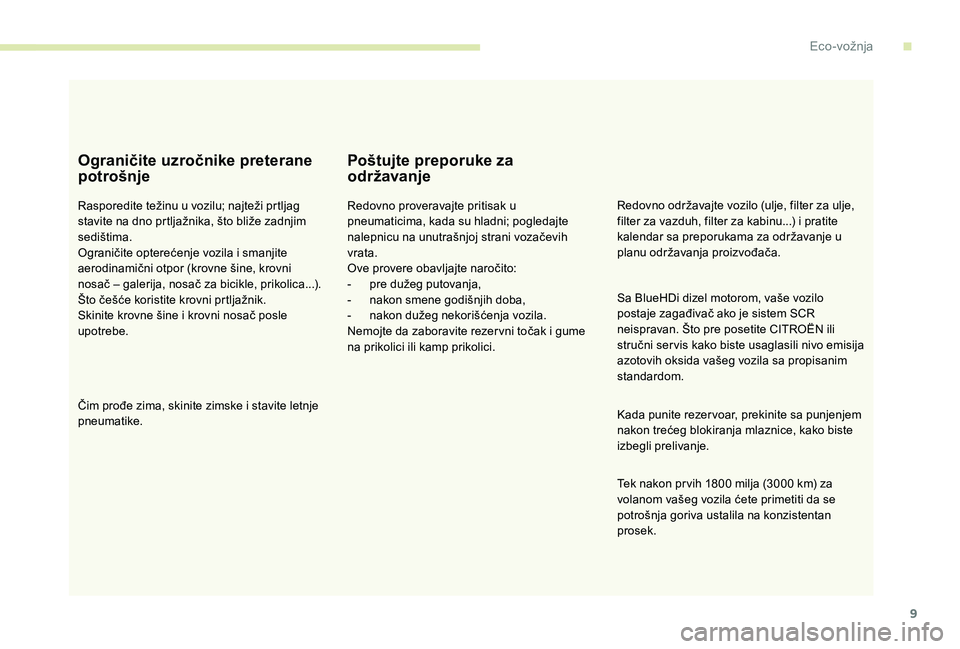

Ograničite uzročnike preterane
potrošnje
Rasporedite težinu u vozilu; najteži prtljag
stavite na dno prtljažnika, što bliže zadnjim
sedištima.
Ograničite opterećenje vozila i smanjite
aerodinamični otpor (krovne šine, krovni
nosač – galerija, nosač za bicikle, prikolica...).
Što češće koristite krovni prtljažnik.
Skinite krovne šine i krovni nosač posle
upotrebe.
Čim prođe zima, skinite zimske i stavite letnje
pneumatike.
Poštujte preporuke za
održavanje
Redovno proveravajte pritisak u
pneumaticima, kada su hladni; pogledajte
nalepnicu na unutrašnjoj strani vozačevih
vrata.
Ove provere obavljajte naročito:
-
p
re dužeg putovanja,
-
n
akon smene godišnjih doba,
-
n
akon dužeg nekorišćenja vozila.
Nemojte da zaboravite rezer vni točak i gume
na prikolici ili kamp prikolici. Redovno održavajte vozilo (ulje, filter za ulje,
filter za vazduh, filter za kabinu...) i pratite
kalendar sa preporukama za održavanje u
planu održavanja proizvođača.
Kada punite rezer voar, prekinite sa punjenjem
nakon trećeg blokiranja mlaznice, kako biste
izbegli prelivanje.
Tek nakon pr vih 1800
milja (3000 km) za
volanom vašeg vozila ćete primetiti da se
potrošnja goriva ustalila na konzistentan
prosek. Sa BlueHDi dizel motorom, vaše vozilo
postaje zagađivač ako je sistem SCR
neispravan. Što pre posetite CITROËN ili
stručni ser vis kako biste usaglasili nivo emisija
azotovih oksida vašeg vozila sa propisanim
standardom.
.
Eco-vožnja
Page 12 of 400
10
Instrument-tabla
Brzinomer
Analogni brzinomer (mph ili km/h).
Indikatori sa LCD
instrument tablom ili
matričnom instrument
tablom
1.Merač goriva.
2. Pokazivač temperature rashladne
tečnosti
Prikaz podataka
Možda će biti potrebno da promenite
jedinice za rastojanje, prilikom putovanja u
inostranstvo: Prikaz brzine mora da bude
izražen u zvaničnoj jedinici za tu zemlju
(milje ili km). Promena jedinice vrši se u
meniju za konfiguraciju ekrana, dok vozilo
miruje.
Sa LCD instrument tablom sa
tekstom
1.Uputstva za limiter ili regulator brzine
2. Digitalni brzinomer (mph ili km/h)
3. Indikator za promenu brzine.
Brzina kod automatskog ili pilotiranog
menjača.
4 Pokazivač održavanja, zatim merač
ukupnog broja pređenih kilometara (km ili
milje), dnevni brojač pređenih kilometara
(km ili milje), prikazi poruke, ...
Instrument tabla
Page 13 of 400
11

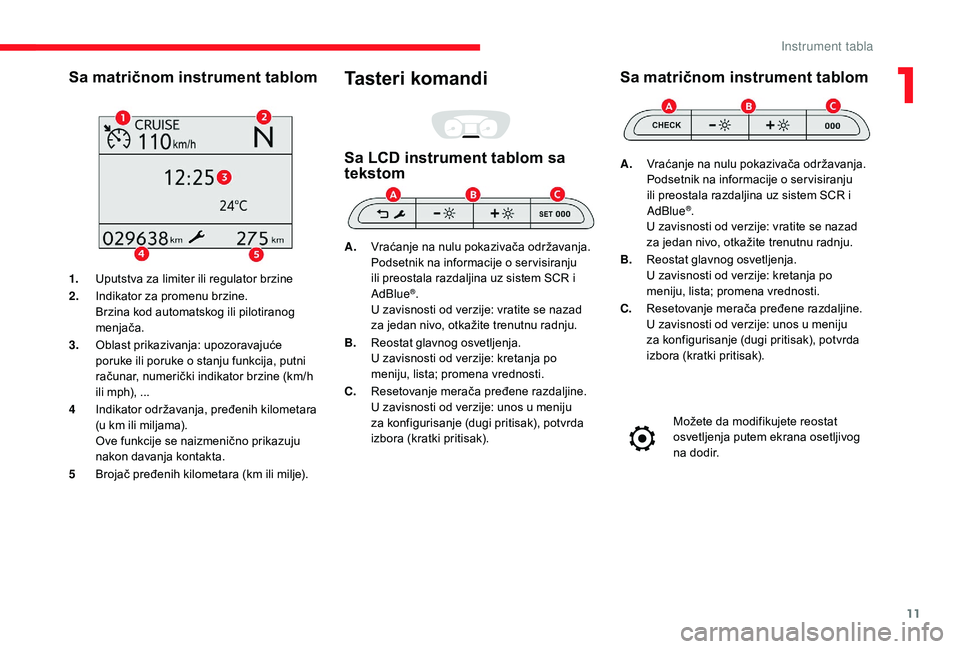

Sa matričnom instrument tablom
1.Uputstva za limiter ili regulator brzine
2. Indikator za promenu brzine.
Brzina kod automatskog ili pilotiranog
menjača.
3. Oblast prikazivanja: upozoravajuće
poruke ili poruke o stanju funkcija, putni
računar, numerički indikator brzine (km/h
ili mph), ...
4 Indikator održavanja, pređenih kilometara
(u km ili miljama).
Ove funkcije se naizmenično prikazuju
nakon davanja kontakta.
5 Brojač pređenih kilometara (km ili milje).
Tasteri komandi
Sa LCD instrument tablom sa
tekstom
A.Vraćanje na nulu pokazivača održavanja.
Podsetnik na informacije o ser visiranju
ili preostala razdaljina uz sistem SCR i
AdBlue
®.
U zavisnosti od verzije: vratite se nazad
za jedan nivo, otkažite trenutnu radnju.
B. Reostat glavnog osvetljenja.
U zavisnosti od verzije: kretanja po
meniju, lista; promena vrednosti.
C. Resetovanje merača pređene razdaljine.
U zavisnosti od verzije: unos u meniju
za konfigurisanje (dugi pritisak), potvrda
izbora (kratki pritisak).
Sa matričnom instrument tablom
A.Vraćanje na nulu pokazivača održavanja.
Podsetnik na informacije o ser visiranju
ili preostala razdaljina uz sistem SCR i
AdBlue
®.
U zavisnosti od verzije: vratite se nazad
za jedan nivo, otkažite trenutnu radnju.
B. Reostat glavnog osvetljenja.
U zavisnosti od verzije: kretanja po
meniju, lista; promena vrednosti.
C. Resetovanje merača pređene razdaljine.
U zavisnosti od verzije: unos u meniju
za konfigurisanje (dugi pritisak), potvrda
izbora (kratki pritisak).
Možete da modifikujete reostat
osvetljenja putem ekrana osetljivog
na dodir.
1
Instrument tabla
Page 14 of 400
12

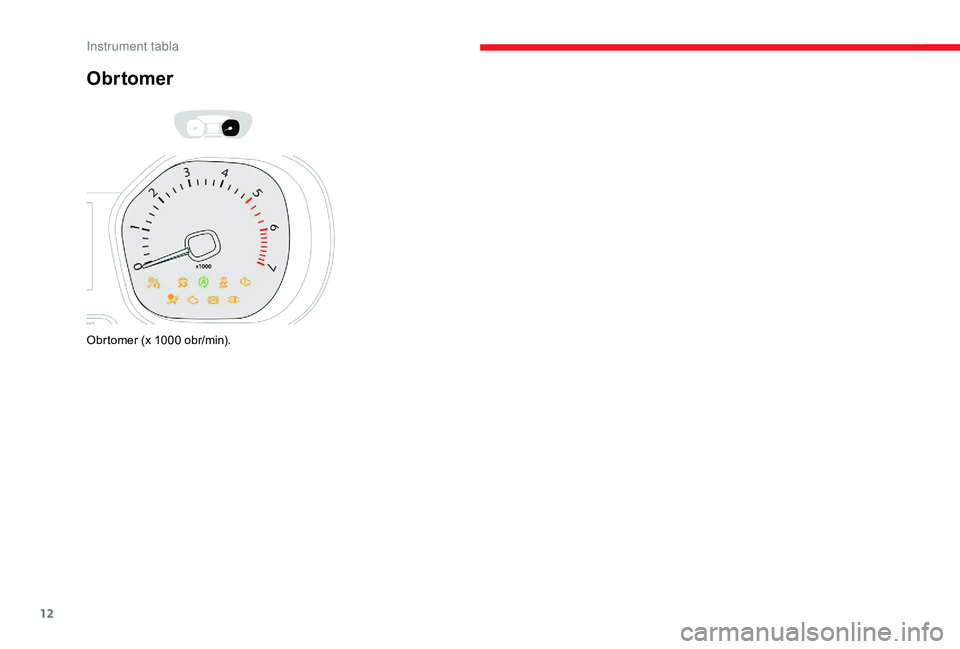

Obrtomer
Obrtomer (x 1000 obr/min).
I
Page 15 of 400
13

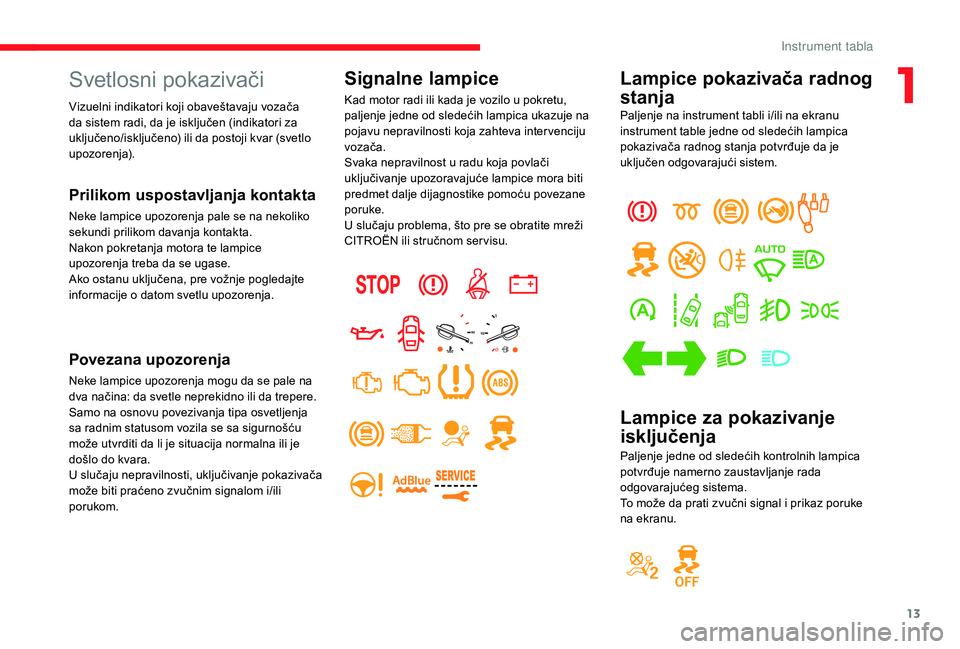

Lampice pokazivača radnog
stanja
Paljenje na instrument tabli i/ili na ekranu
instrument table jedne od sledećih lampica
pokazivača radnog stanja potvrđuje da je
uključen odgovarajući sistem.
Lampice za pokazivanje
isključenja
Paljenje jedne od sledećih kontrolnih lampica
potvrđuje namerno zaustavljanje rada
odgovarajućeg sistema.
To može da prati zvučni signal i prikaz poruke
na ekranu.
Svetlosni pokazivači
Prilikom uspostavljanja kontakta
Neke lampice upozorenja pale se na nekoliko
sekundi prilikom davanja kontakta.
Nakon pokretanja motora te lampice
upozorenja treba da se ugase.
Ako ostanu uključena, pre vožnje pogledajte
informacije o datom svetlu upozorenja.
Povezana upozorenja
Neke lampice upozorenja mogu da se pale na
dva načina: da svetle neprekidno ili da trepere.
Samo na osnovu povezivanja tipa osvetljenja
sa radnim statusom vozila se sa sigurnošću
može utvrditi da li je situacija normalna ili je
došlo do kvara.
U slučaju nepravilnosti, uključivanje pokazivača
može biti praćeno zvučnim signalom i/ili
porukom.
Signalne lampice
Kad motor radi ili kada je vozilo u pokretu,
paljenje jedne od sledećih lampica ukazuje na
pojavu nepravilnosti koja zahteva inter venciju
vozača.
Svaka nepravilnost u radu koja povlači
uključivanje upozoravajuće lampice mora biti
predmet dalje dijagnostike pomoću povezane
poruke.
U slučaju problema, što pre se obratite mreži
CITROËN ili stručnom ser visu.
Vizuelni indikatori koji obaveštavaju vozača
da sistem radi, da je isključen (indikatori za
uključeno/isključeno) ili da postoji kvar (svetlo
upozorenja).
1
I

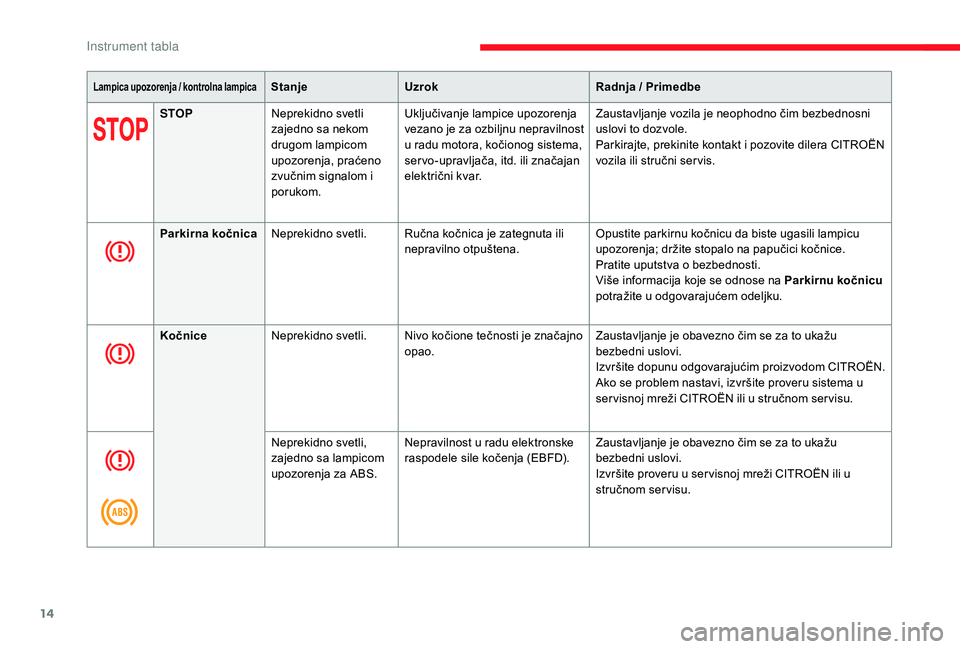

Page 16 of 400
14
Lampica upozorenja / kontrolna lampicaStanjeUzrok Radnja / Primedbe
STOP Neprekidno svetli
zajedno sa nekom
drugom lampicom
upozorenja, praćeno
zvučnim signalom i
porukom. Uključivanje lampice upozorenja
vezano je za ozbiljnu nepravilnost
u radu motora, kočionog sistema,
ser vo-upravljača, itd. ili značajan
električni kvar.
Zaustavljanje vozila je neophodno čim bezbednosni
uslovi to dozvole.
Parkirajte, prekinite kontakt i pozovite dilera CITROËN
vozila ili stručni ser vis.
Parkirna kočnica Neprekidno svetli. Ručna kočnica je zategnuta ili
nepravilno otpuštena. Opustite parkirnu kočnicu da biste ugasili lampicu
upozorenja; držite stopalo na papučici kočnice.
Pratite uputstva o bezbednosti.
Više informacija koje se odnose na Parkirnu kočnicu
potražite u odgovarajućem odeljku.
Kočnice Neprekidno svetli. Nivo kočione tečnosti je značajno
opao. Zaustavljanje je obavezno čim se za to ukažu
bezbedni uslovi.
Izvršite dopunu odgovarajućim proizvodom CITROËN.
Ako se problem nastavi, izvršite proveru sistema u
ser visnoj mreži CITROËN ili u stručnom ser visu.
Neprekidno svetli,
zajedno sa lampicom
upozorenja za ABS. Nepravilnost u radu elektronske
raspodele sile kočenja (EBFD).
Zaustavljanje je obavezno čim se za to ukažu
bezbedni uslovi.
Izvršite proveru u ser visnoj mreži CITROËN ili u
stručnom servisu.
Instrument tabla

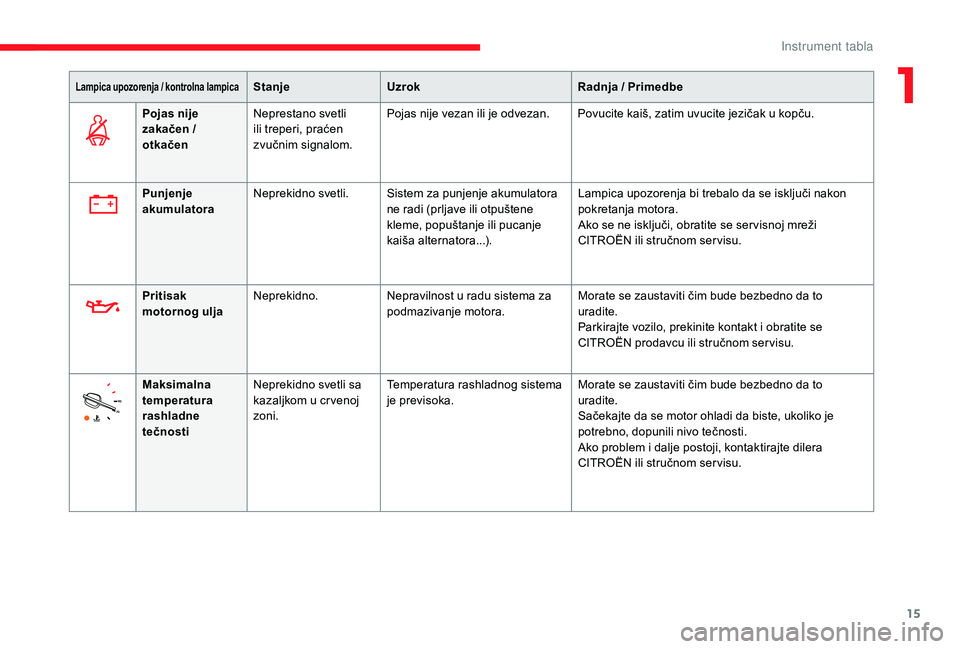

Page 17 of 400
15
Lampica upozorenja / kontrolna lampicaStanjeUzrok Radnja / Primedbe
Pojas nije
zakačen /
otkačen Neprestano svetli
ili treperi, praćen
zvučnim signalom. Pojas nije vezan ili je odvezan. Povucite kaiš, zatim uvucite jezičak u kopču.
Punjenje
akumulatora Neprekidno svetli. Sistem za punjenje akumulatora
ne radi (prljave ili otpuštene
kleme, popuštanje ili pucanje
kaiša alternatora...). Lampica upozorenja bi trebalo da se isključi nakon
pokretanja motora.
Ako se ne isključi, obratite se ser visnoj mreži
CITROËN ili stručnom ser visu.
Pritisak
motornog ulja Neprekidno.
Nepravilnost u radu sistema za
podmazivanje motora. Morate se zaustaviti čim bude bezbedno da to
uradite.
Parkirajte vozilo, prekinite kontakt i obratite se
CITROËN prodavcu ili stručnom ser visu.
Maksimalna
temperatura
rashladne
tečnosti Neprekidno svetli sa
kazaljkom u cr venoj
zoni.
Temperatura rashladnog sistema
je previsoka.
Morate se zaustaviti čim bude bezbedno da to
uradite.
Sačekajte da se motor ohladi da biste, ukoliko je
potrebno, dopunili nivo tečnosti.
Ako problem i dalje postoji, kontaktirajte dilera
CITROËN ili stručnom ser visu.
1
I

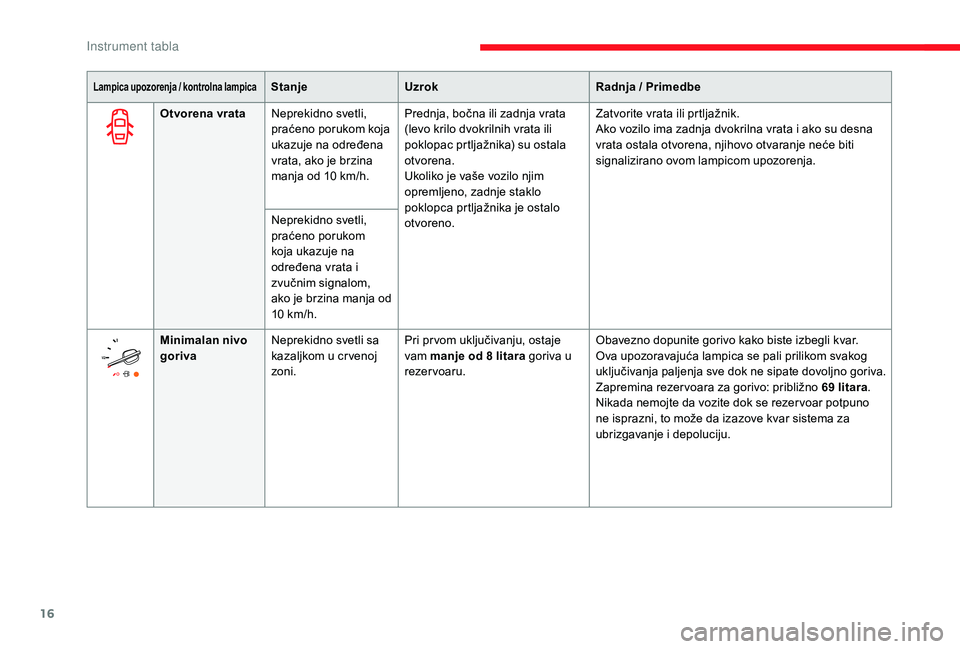

Page 18 of 400
16
Lampica upozorenja / kontrolna lampicaStanjeUzrok Radnja / Primedbe
Otvorena vrata Neprekidno svetli,
praćeno porukom koja
ukazuje na određena
vrata, ako je brzina
manja od 10
km/h.Prednja, bočna ili zadnja vrata
(levo krilo dvokrilnih vrata ili
poklopac prtljažnika) su ostala
otvorena.
Ukoliko je vaše vozilo njim
opremljeno, zadnje staklo
poklopca prtljažnika je ostalo
otvoreno. Zatvorite vrata ili prtljažnik.
Ako vozilo ima zadnja dvokrilna vrata i ako su desna
vrata ostala otvorena, njihovo otvaranje neće biti
signalizirano ovom lampicom upozorenja.
Neprekidno svetli,
praćeno porukom
koja ukazuje na
određena vrata i
zvučnim signalom,
ako je brzina manja od
10
km/h.
Minimalan nivo
goriva Neprekidno svetli sa
kazaljkom u cr venoj
zoni. Pri pr vom uključivanju, ostaje
vam manje od 8
litara goriva u
rezervoaru. Obavezno dopunite gorivo kako biste izbegli kvar.
Ova upozoravajuća lampica se pali prilikom svakog
uključivanja paljenja sve dok ne sipate dovoljno goriva.
Zapremina rezer voara za gorivo: približno 69
litara.
Nikada nemojte da vozite dok se rezer voar potpuno
ne isprazni, to može da izazove kvar sistema za
ubrizgavanje i depoluciju.
I

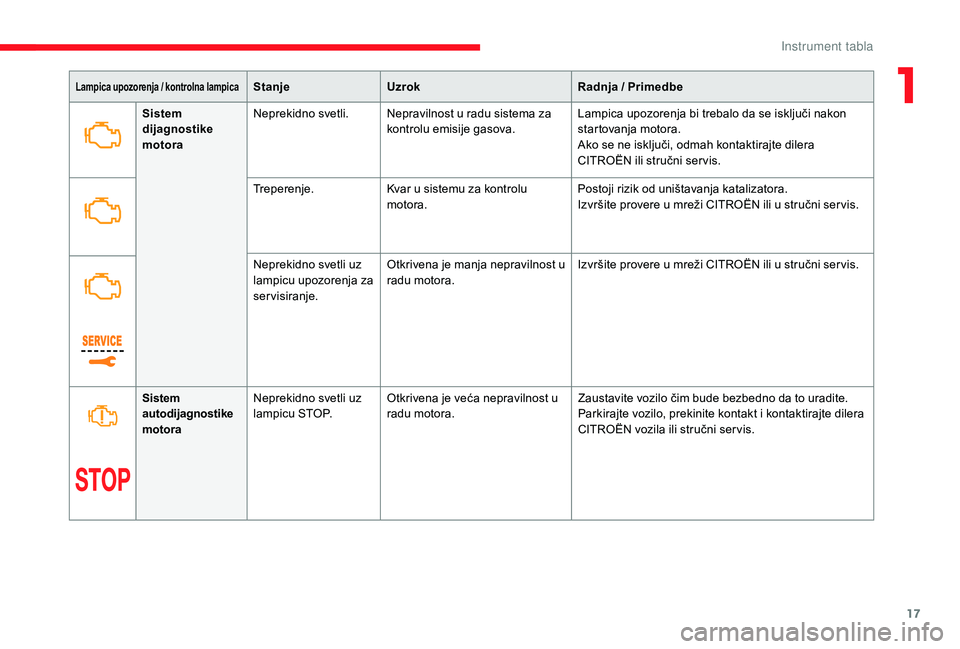

Page 19 of 400
17
Lampica upozorenja / kontrolna lampicaStanjeUzrok Radnja / Primedbe
Sistem
dijagnostike
motora Neprekidno svetli. Nepravilnost u radu sistema za
kontrolu emisije gasova. Lampica upozorenja bi trebalo da se isključi nakon
startovanja motora.
Ako se ne isključi, odmah kontaktirajte dilera
CITROËN ili stručni ser vis.
Treperenje. Kvar u sistemu za kontrolu
motora. Postoji rizik od uništavanja katalizatora.
Izvršite provere u mreži CITROËN ili u stručni ser vis.
Neprekidno svetli uz
lampicu upozorenja za
servisiranje. Otkrivena je manja nepravilnost u
radu motora.
Izvršite provere u mreži CITROËN ili u stručni ser vis.
Sistem
autodijagnostike
motora Neprekidno svetli uz
lampicu STOP.
Otkrivena je veća nepravilnost u
radu motora. Zaustavite vozilo čim bude bezbedno da to uradite.
Parkirajte vozilo, prekinite kontakt i kontaktirajte dilera
CITROËN vozila ili stručni ser vis.
1
I

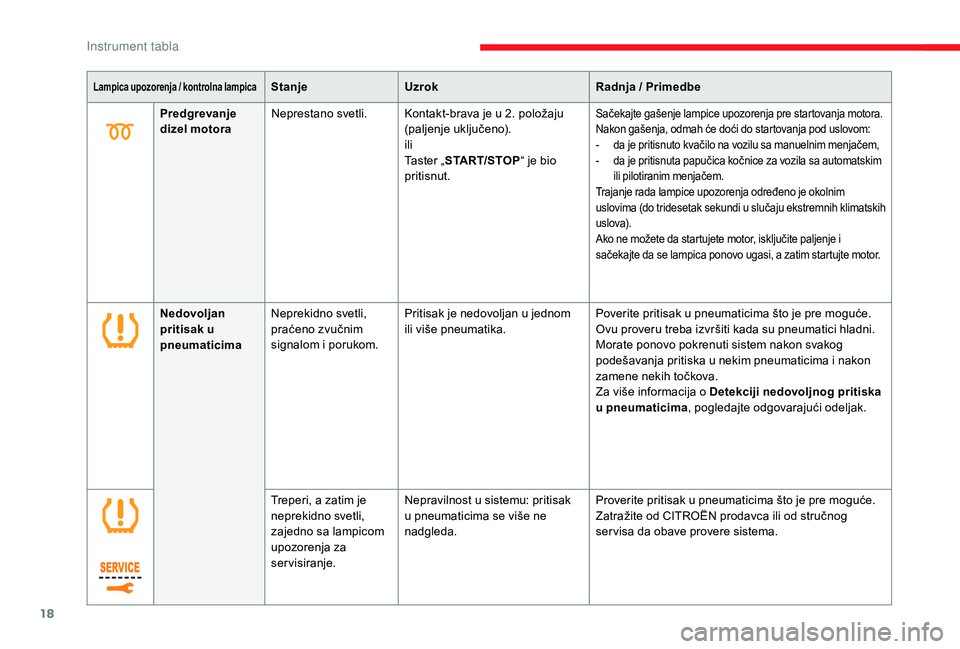

Page 20 of 400
18
Lampica upozorenja / kontrolna lampicaStanjeUzrok Radnja / Primedbe
Predgrevanje
dizel motora Neprestano svetli. Kontakt-brava je u 2. položaju
(paljenje uključeno).
ili
Taster „START/STOP “ je bio
pritisnut.
Sačekajte gašenje lampice upozorenja pre startovanja motora.
Nakon gašenja, odmah će doći do startovanja pod uslovom:
-
d
a je pritisnuto kvačilo na vozilu sa manuelnim menjačem,
-
d
a je pritisnuta papučica kočnice za vozila sa automatskim
ili pilotiranim menjačem.
Trajanje rada lampice upozorenja određeno je okolnim
uslovima (do tridesetak sekundi u slučaju ekstremnih klimatskih
usl ova).
Ako ne možete da startujete motor, isključite paljenje i
sačekajte da se lampica ponovo ugasi, a zatim startujte motor.
Nedovoljan
pritisak u
pneumaticima Neprekidno svetli,
praćeno zvučnim
signalom i porukom. Pritisak je nedovoljan u jednom
ili više pneumatika.
Poverite pritisak u pneumaticima što je pre moguće.
Ovu proveru treba izvršiti kada su pneumatici hladni.
Morate ponovo pokrenuti sistem nakon svakog
podešavanja pritiska u nekim pneumaticima i nakon
zamene nekih točkova.
Za više informacija o Detekciji nedovoljnog pritiska
u pneumaticima
, pogledajte odgovarajući odeljak.
Treperi, a zatim je
neprekidno svetli,
zajedno sa lampicom
upozorenja za
servisiranje. Nepravilnost u sistemu: pritisak
u pneumaticima se više ne
nadgleda.
Proverite pritisak u pneumaticima što je pre moguće.
Zatražite od CITROËN prodavca ili od stručnog
ser visa da obave provere sistema.
Instrument tabla
