179

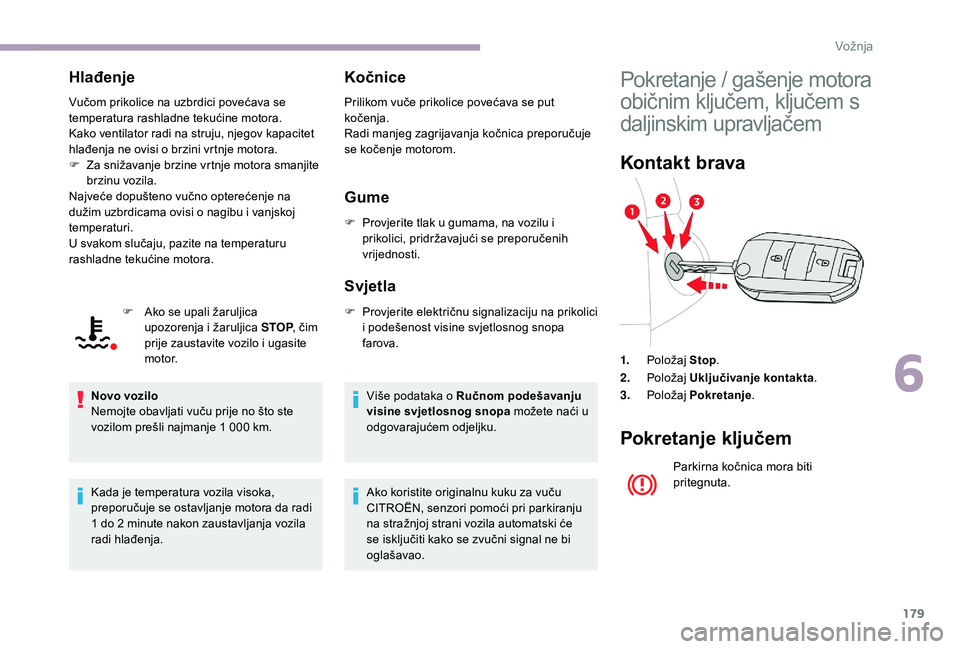

Hlađenje
Vučom prikolice na uzbrdici povećava se
temperatura rashladne tekućine motora.
Kako ventilator radi na struju, njegov kapacitet
hlađenja ne ovisi o brzini vrtnje motora.
F
Z
a snižavanje brzine vrtnje motora smanjite
brzinu vozila.
Najveće dopušteno vučno opterećenje na
dužim uzbrdicama ovisi o nagibu i vanjskoj
temperaturi.
U svakom slučaju, pazite na temperaturu
rashladne tekućine motora.
F
A
ko se upali žaruljica
upozorenja i žaruljica STOP , čim
prije zaustavite vozilo i ugasite
motor.
Novo vozilo
Nemojte obavljati vuču prije no što ste
vozilom prešli najmanje 1
000 km.
Kada je temperatura vozila visoka,
preporučuje se ostavljanje motora da radi
1
do 2 minute nakon zaustavljanja vozila
radi hlađenja.
Kočnice
Prilikom vuče prikolice povećava se put
kočenja.
Radi manjeg zagrijavanja kočnica preporučuje
se kočenje motorom.
Gume
F Provjerite tlak u gumama, na vozilu i prikolici, pridržavajući se preporučenih
vrijednosti.
Svjetla
F Provjerite električnu signalizaciju na prikolici i podešenost visine svjetlosnog snopa
farova.
Više podataka o Ručnom podešavanju
visine svjetlosnog snopa možete naći u
odgovarajućem odjeljku.
Ako koristite originalnu kuku za vuču
CITROËN, senzori pomoći pri parkiranju
na stražnjoj strani vozila automatski će
se isključiti kako se zvučni signal ne bi
oglašavao.
Pokretanje / gašenje motora
običnim ključem, ključem s
daljinskim upravljačem
Kontakt brava
1. Položaj Stop.
2. Položaj Uključivanje kontakta .
3. Položaj Pokretanje .
Pokretanje ključem
Parkirna kočnica mora biti
pritegnuta.
6
Vožnja
Page 182 of 400

180

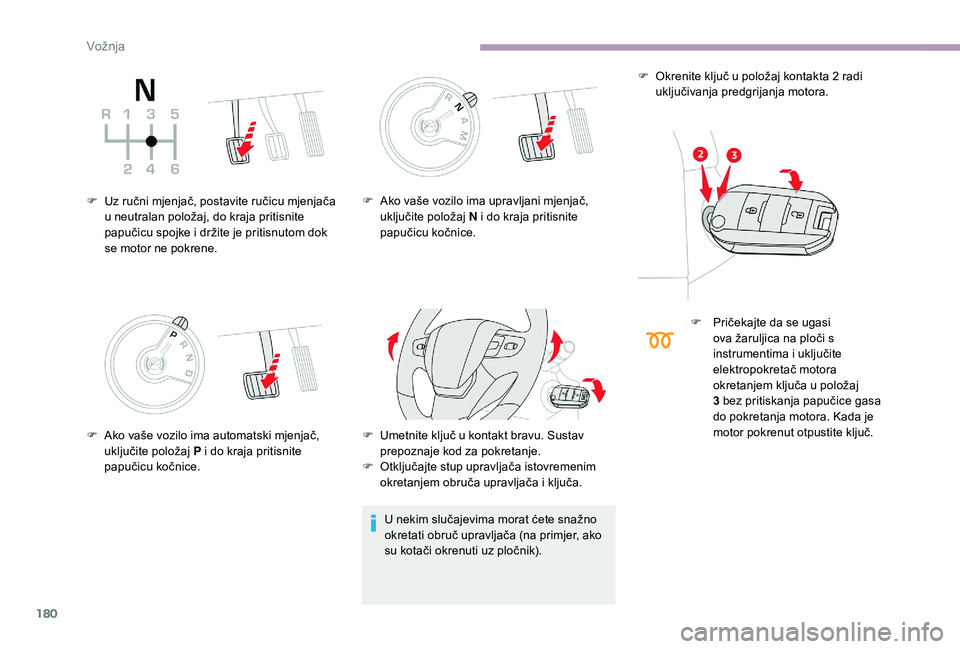

F Uz ručni mjenjač, postavite ručicu mjenjača u neutralan položaj, do kraja pritisnite
papučicu spojke i držite je pritisnutom dok
se motor ne pokrene.
F
A
ko vaše vozilo ima automatski mjenjač,
uključite položaj P i do kraja pritisnite
papučicu kočnice. F
A ko vaše vozilo ima upravljani mjenjač,
uključite položaj N i do kraja pritisnite
papučicu kočnice.
U nekim slučajevima morat ćete snažno
okretati obruč upravljača (na primjer, ako
su kotači okrenuti uz pločnik). F
O
krenite ključ u položaj kontakta 2 radi
uključivanja predgrijanja motora.
F
U
metnite ključ u kontakt bravu. Sustav
prepoznaje kod za pokretanje.
F
O
tključajte stup upravljača istovremenim
okretanjem obruča upravljača i ključa. F
P
ričekajte da se ugasi
ova žaruljica na ploči s
instrumentima i uključite
elektropokretač motora
okretanjem ključa u položaj
3
bez pritiskanja papučice gasa
do pokretanja motora. Kada je
motor pokrenut otpustite ključ.
9 R
Page 183 of 400

181

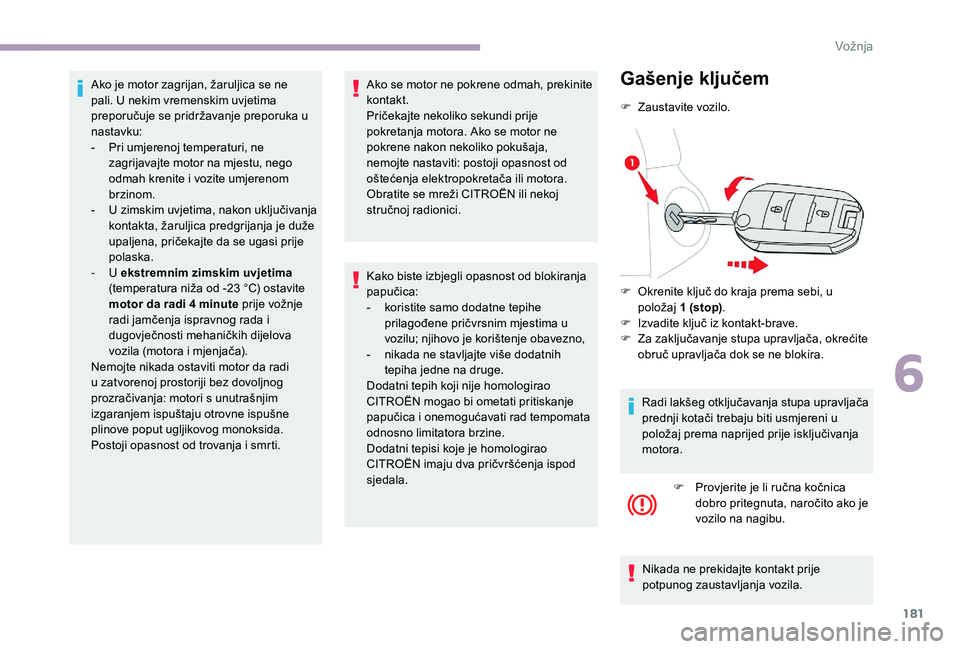

Ako je motor zagrijan, žaruljica se ne
pali. U nekim vremenskim uvjetima
preporučuje se pridržavanje preporuka u
nastavku:
-
P
ri umjerenoj temperaturi, ne
zagrijavajte motor na mjestu, nego
odmah krenite i vozite umjerenom
brzinom.
-
U z
imskim uvjetima, nakon uključivanja
kontakta, žaruljica predgrijanja je duže
upaljena, pričekajte da se ugasi prije
polaska.
-
U ekstremnim zimskim uvjetima
(temperatura niža od -23
°C) ostavite
motor da radi 4
minute prije vožnje
radi jamčenja ispravnog rada i
dugovječnosti mehaničkih dijelova
vozila (motora i mjenjača).
Nemojte nikada ostaviti motor da radi
u zatvorenoj prostoriji bez dovoljnog
prozračivanja: motori s unutrašnjim
izgaranjem ispuštaju otrovne ispušne
plinove poput ugljikovog monoksida.
Postoji opasnost od trovanja i smrti. Ako se motor ne pokrene odmah, prekinite
kontakt.
Pričekajte nekoliko sekundi prije
pokretanja motora. Ako se motor ne
pokrene nakon nekoliko pokušaja,
nemojte nastaviti: postoji opasnost od
oštećenja elektropokretača ili motora.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Kako biste izbjegli opasnost od blokiranja
papučica:
-
k
oristite samo dodatne tepihe
prilagođene pričvrsnim mjestima u
vozilu; njihovo je korištenje obavezno,
-
n
ikada ne stavljajte više dodatnih
tepiha jedne na druge.
Dodatni tepih koji nije homologirao
CITROËN mogao bi ometati pritiskanje
papučica i onemogućavati rad tempomata
odnosno limitatora brzine.
Dodatni tepisi koje je homologirao
CITROËN imaju dva pričvršćenja ispod
sjedala.Gašenje ključem
F Zaustavite vozilo.
F
O
krenite ključ do kraja prema sebi, u
položaj 1
(stop).
F
I
zvadite ključ iz kontakt-brave.
F
Z
a zaključavanje stupa upravljača, okrećite
obruč upravljača dok se ne blokira.
Radi lakšeg otključavanja stupa upravljača
prednji kotači trebaju biti usmjereni u
položaj prema naprijed prije isključivanja
motora. F
P
rovjerite je li ručna kočnica
dobro pritegnuta, naročito ako je
vozilo na nagibu.
Nikada ne prekidajte kontakt prije
potpunog zaustavljanja vozila.
6
Vožnja
Page 184 of 400

182

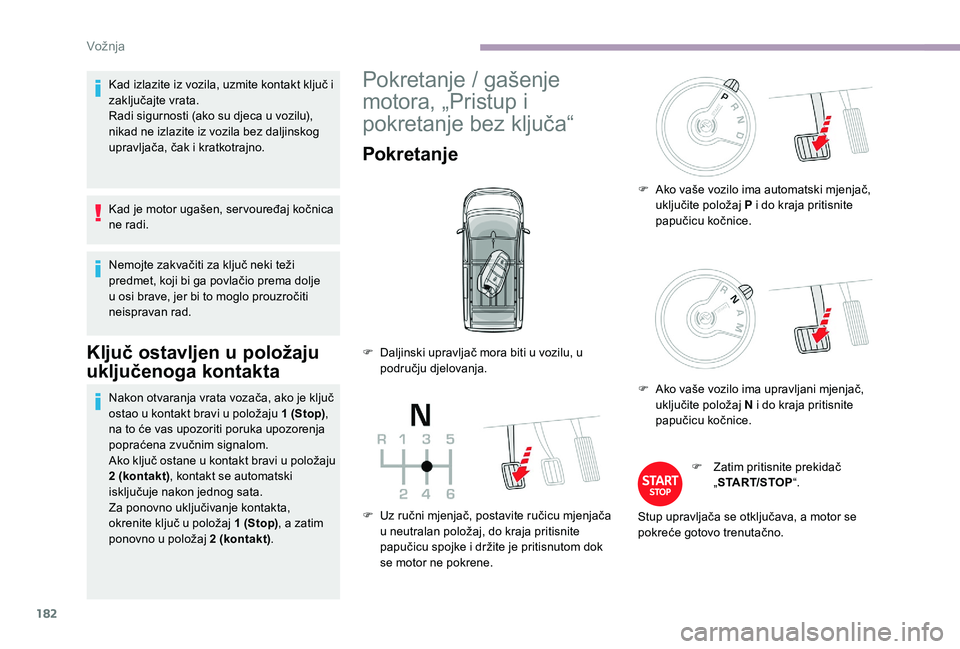

Kad izlazite iz vozila, uzmite kontakt ključ i
zaključajte vrata.
Radi sigurnosti (ako su djeca u vozilu),
nikad ne izlazite iz vozila bez daljinskog
upravljača, čak i kratkotrajno.
Kad je motor ugašen, ser vouređaj kočnica
ne radi.
Nemojte zakvačiti za ključ neki teži
predmet, koji bi ga povlačio prema dolje
u osi brave, jer bi to moglo prouzročiti
neispravan rad.
Ključ ostavljen u položaju
uključenoga kontakta
Nakon otvaranja vrata vozača, ako je ključ
ostao u kontakt bravi u položaju 1 (Stop),
na to će vas upozoriti poruka upozorenja
popraćena zvučnim signalom.
Ako ključ ostane u kontakt bravi u položaju
2
(kontakt) , kontakt se automatski
isključuje nakon jednog sata.
Za ponovno uključivanje kontakta,
okrenite ključ u položaj 1
(Stop), a zatim
ponovno u položaj 2
(kontakt).
Pokretanje / gašenje
motora, „Pristup i
pokretanje bez ključa“
Pokretanje
F Uz ručni mjenjač, postavite ručicu mjenjača
u neutralan položaj, do kraja pritisnite
papučicu spojke i držite je pritisnutom dok
se motor ne pokrene. F
A
ko vaše vozilo ima automatski mjenjač,
uključite položaj P i do kraja pritisnite
papučicu kočnice.
F
A
ko vaše vozilo ima upravljani mjenjač,
uključite položaj N i do kraja pritisnite
papučicu kočnice.
F
Z
atim pritisnite prekidač
„ START/STOP “.
F
D
aljinski upravljač mora biti u vozilu, u
području djelovanja.
Stup upravljača se otključava, a motor se
pokreće gotovo trenutačno.
Vožnja

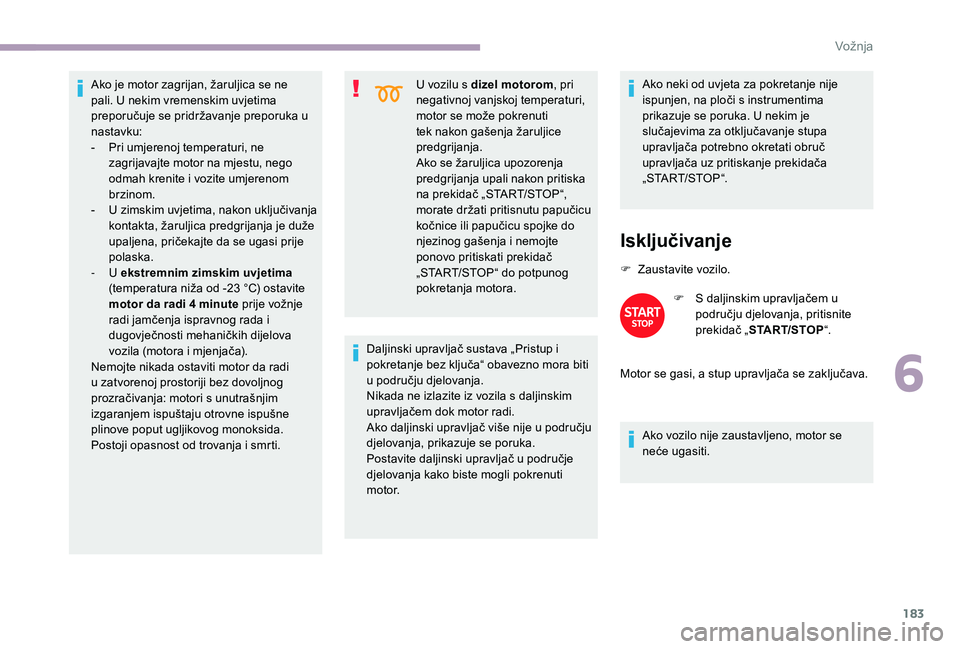

Page 185 of 400

183
Ako je motor zagrijan, žaruljica se ne
pali. U nekim vremenskim uvjetima
preporučuje se pridržavanje preporuka u
nastavku:
-
P
ri umjerenoj temperaturi, ne
zagrijavajte motor na mjestu, nego
odmah krenite i vozite umjerenom
brzinom.
-
U z
imskim uvjetima, nakon uključivanja
kontakta, žaruljica predgrijanja je duže
upaljena, pričekajte da se ugasi prije
polaska.
-
U ekstremnim zimskim uvjetima
(temperatura niža od -23
°C) ostavite
motor da radi 4
minute prije vožnje
radi jamčenja ispravnog rada i
dugovječnosti mehaničkih dijelova
vozila (motora i mjenjača).
Nemojte nikada ostaviti motor da radi
u zatvorenoj prostoriji bez dovoljnog
prozračivanja: motori s unutrašnjim
izgaranjem ispuštaju otrovne ispušne
plinove poput ugljikovog monoksida.
Postoji opasnost od trovanja i smrti. U vozilu s dizel motorom
, pri
negativnoj vanjskoj temperaturi,
motor se može pokrenuti
tek nakon gašenja žaruljice
predgrijanja.
Ako se žaruljica upozorenja
predgrijanja upali nakon pritiska
na prekidač „START/STOP“,
morate držati pritisnutu papučicu
kočnice ili papučicu spojke do
njezinog gašenja i nemojte
ponovo pritiskati prekidač
„START/STOP“ do potpunog
pokretanja motora.
Daljinski upravljač sustava „Pristup i
pokretanje bez ključa“ obavezno mora biti
u području djelovanja.
Nikada ne izlazite iz vozila s daljinskim
upravljačem dok motor radi.
Ako daljinski upravljač više nije u području
djelovanja, prikazuje se poruka.
Postavite daljinski upravljač u područje
djelovanja kako biste mogli pokrenuti
motor. Ako neki od uvjeta za pokretanje nije
ispunjen, na ploči s instrumentima
prikazuje se poruka. U nekim je
slučajevima za otključavanje stupa
upravljača potrebno okretati obruč
upravljača uz pritiskanje prekidača
„ STA RT/STO P “.
Isključivanje
F Zaustavite vozilo.
F
S d
aljinskim upravljačem u
području djelovanja, pritisnite
prekidač „ START/STOP “.
Motor se gasi, a stup upravljača se zaključava.
Ako vozilo nije zaustavljeno, motor se
neće ugasiti.
6
Vožnja
Page 186 of 400

184
Kako biste izbjegli opasnost od blokiranja
papučica:
-
k
oristite samo dodatne tepihe
prilagođene pričvrsnim mjestima u
vozilu; njihovo je korištenje obavezno,
-
n
ikada ne stavljajte više dodatnih
tepiha jedne na druge.
Dodatni tepih koji nije homologirao
CITROËN mogao bi ometati pritiskanje
papučica i onemogućavati rad tempomata
odnosno limitatora brzine.
Dodatni tepisi koje je homologirao
CITROËN imaju dva pričvršćenja ispod
sjedala.
Uključivanje kontakta (bez
pokretanja motora)
Dok je elektronički ključ Pristup
i pokretanje bez ključa u vozilu,
pritiskom gumba „START/STOP“,
bez pritiskanja neke papučica ,
omogućeno je uključivanje kontakta.
Tako se omogućuje i pokretanje određene
opreme (na primjer, radija, svjetala...).
F
P
ritiskom na tipku „START/
STOP“ ploča s instrumentima
postaje osvijetljena, no motor se
ne pokreće.
F
Z
a prekid kontakta ponovno
pritisnite tu tipku kako bi se
vozilo moglo zaključati.
Kada je kontakt uključen, sustav će
automatski prijeći u štedljivi način rada
kako bi se održala dovoljna napunjenost
akumulatora.
Pokretanje u hitnom slučaju
Ako vozilo ne otkrije elektronički ključ u
području djelovanja zbog istrošene baterije u
daljinskom upravljaču, za pokretanje motora
može se koristiti pomoćni čitač iza obruča
upravljača na lijevoj strani. F
P
ostavite daljinski upravljač uz čitač i držite
ga u tom položaju, zatim:
F
U
z ručni mjenjač, postavite ručicu mjenjača
u neutralan položaj, do kraja pritisnite
papučicu spojke i držite je pritisnutom dok
se motor ne pokrene.
Vožnja
Page 187 of 400

185

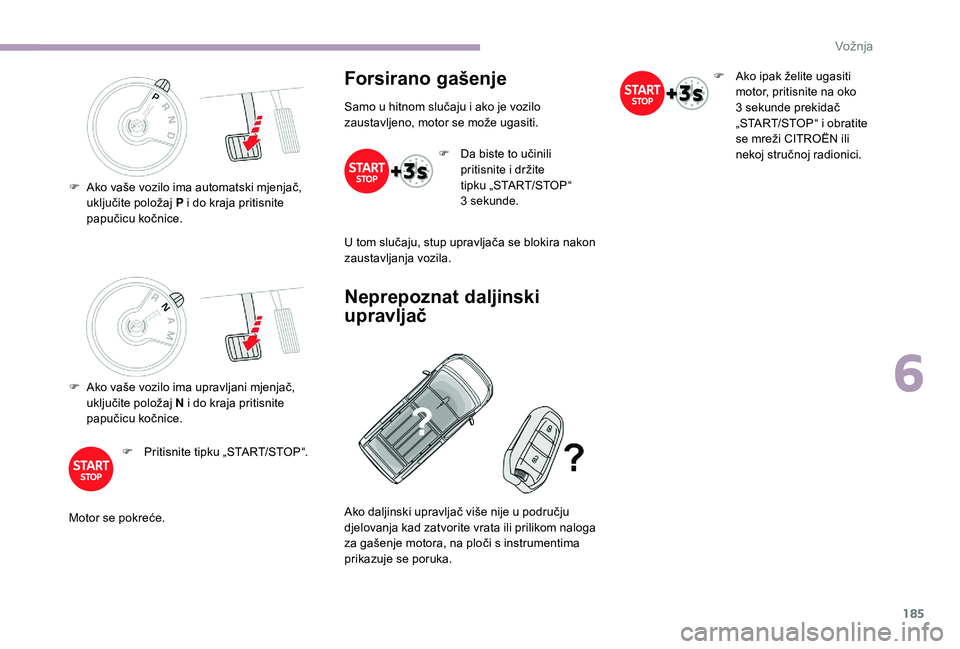

F Ako vaše vozilo ima upravljani mjenjač, uključite položaj N i do kraja pritisnite
papučicu kočnice.
F
P
ritisnite tipku „START/STOP“.
Motor se pokreće.
Forsirano gašenje
Samo u hitnom slučaju i ako je vozilo
zaustavljeno, motor se može ugasiti. F
D
a biste to učinili
pritisnite i držite
tipku „START/STOP“
3
sekunde.
U tom slučaju, stup upravljača se blokira nakon
zaustavljanja vozila.
Neprepoznat daljinski
upravljač
F Ako ipak želite ugasiti motor, pritisnite na oko
3
sekunde prekidač
„START/STOP“ i obratite
se mreži CITROËN ili
nekoj stručnoj radionici.
F
A
ko vaše vozilo ima automatski mjenjač,
uključite položaj P i do kraja pritisnite
papučicu kočnice.
Ako daljinski upravljač više nije u području
djelovanja kad zatvorite vrata ili prilikom naloga
za gašenje motora, na ploči s instrumentima
prikazuje se poruka.
6
9 R
Page 188 of 400

186

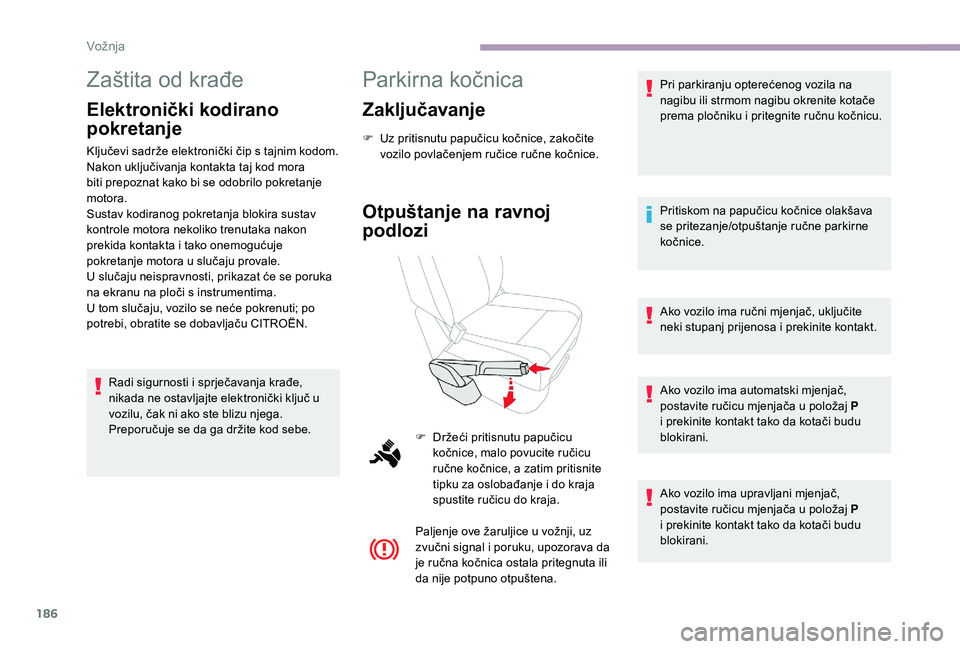

Zaštita od krađe
Elektronički kodirano
pokretanje
Ključevi sadrže elektronički čip s tajnim kodom.
Nakon uključivanja kontakta taj kod mora
biti prepoznat kako bi se odobrilo pokretanje
motora.
Sustav kodiranog pokretanja blokira sustav
kontrole motora nekoliko trenutaka nakon
prekida kontakta i tako onemogućuje
pokretanje motora u slučaju provale.
U slučaju neispravnosti, prikazat će se poruka
na ekranu na ploči s instrumentima.
U tom slučaju, vozilo se neće pokrenuti; po
potrebi, obratite se dobavljaču CITROËN.Radi sigurnosti i sprječavanja krađe,
nikada ne ostavljajte elektronički ključ u
vozilu, čak ni ako ste blizu njega.
Preporučuje se da ga držite kod sebe.
Parkirna kočnica
Zaključavanje
F Uz pritisnutu papučicu kočnice, zakočite vozilo povlačenjem ručice ručne kočnice.
Otpuštanje na ravnoj
podlozi
Paljenje ove žaruljice u vožnji, uz
zvučni signal i poruku, upozorava da
je ručna kočnica ostala pritegnuta ili
da nije potpuno otpuštena. Pri parkiranju opterećenog vozila na
nagibu ili strmom nagibu okrenite kotače
prema pločniku i pritegnite ručnu kočnicu.
Pritiskom na papučicu kočnice olakšava
se pritezanje/otpuštanje ručne parkirne
kočnice.
Ako vozilo ima ručni mjenjač, uključite
neki stupanj prijenosa i prekinite kontakt.
Ako vozilo ima automatski mjenjač,
postavite ručicu mjenjača u položaj P
i prekinite kontakt tako da kotači budu
blokirani.
Ako vozilo ima upravljani mjenjač,
postavite ručicu mjenjača u položaj P
i prekinite kontakt tako da kotači budu
blokirani.
F
D
ržeći pritisnutu papučicu
kočnice, malo povucite ručicu
ručne kočnice, a zatim pritisnite
tipku za oslobađanje i do kraja
spustite ručicu do kraja.
Vožnja
Page 189 of 400

187

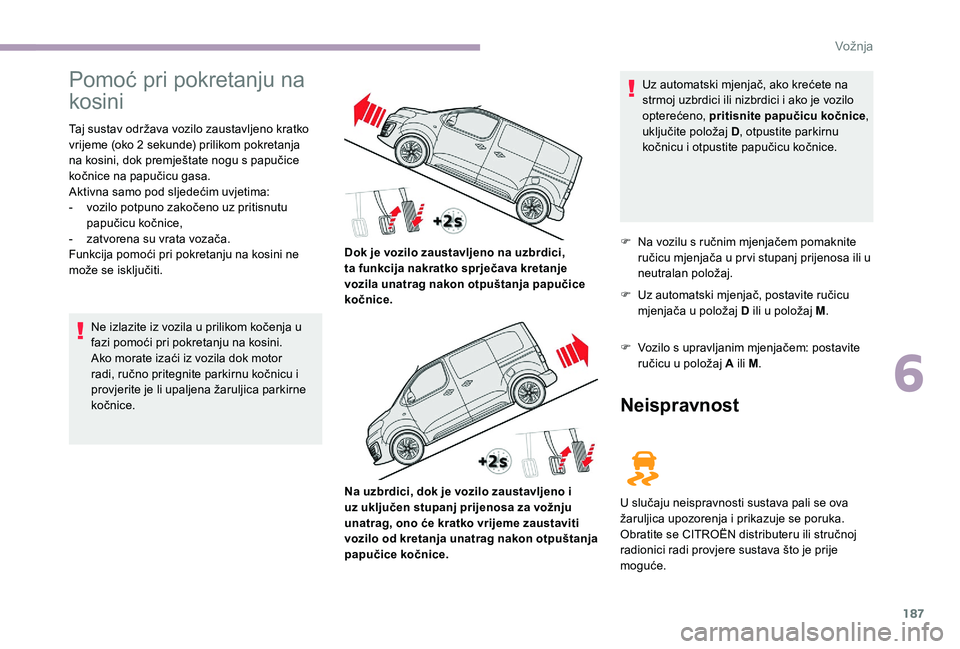

Pomoć pri pokretanju na
kosini
Taj sustav održava vozilo zaustavljeno kratko
vrijeme (oko 2 sekunde) prilikom pokretanja
na kosini, dok premještate nogu s papučice
kočnice na papučicu gasa.
Aktivna samo pod sljedećim uvjetima:
-
v
ozilo potpuno zakočeno uz pritisnutu
papučicu kočnice,
-
z
atvorena su vrata vozača.
Funkcija pomoći pri pokretanju na kosini ne
može se isključiti.
Ne izlazite iz vozila u prilikom kočenja u
fazi pomoći pri pokretanju na kosini.
Ako morate izaći iz vozila dok motor
radi, ručno pritegnite parkirnu kočnicu i
provjerite je li upaljena žaruljica parkirne
kočnice. Dok je vozilo zaustavljeno na uzbrdici,
ta funkcija nakratko sprječava kretanje
vozila unatrag nakon otpuštanja papučice
kočnice.
Na uzbrdici, dok je vozilo zaustavljeno i
uz uključen stupanj prijenosa za vožnju
unatrag, ono će kratko vrijeme zaustaviti
vozilo od kretanja unatrag nakon otpuštanja
papučice kočnice. Uz automatski mjenjač, ako krećete na
strmoj uzbrdici ili nizbrdici i ako je vozilo
opterećeno,
pritisnite papučicu kočnice ,
uključite položaj D, otpustite parkirnu
kočnicu i otpustite papučicu kočnice.
F
N
a vozilu s ručnim mjenjačem pomaknite
ručicu mjenjača u pr vi stupanj prijenosa ili u
neutralan položaj.
F
U
z automatski mjenjač, postavite ručicu
mjenjača u položaj D ili u položaj M .
F
V
ozilo s upravljanim mjenjačem: postavite
ručicu u položaj A ili M.
Neispravnost
U slučaju neispravnosti sustava pali se ova
žaruljica upozorenja i prikazuje se poruka.
Obratite se CITROËN distributeru ili stručnoj
radionici radi provjere sustava što je prije
moguće.
6
Vožnja
Page 190 of 400

188

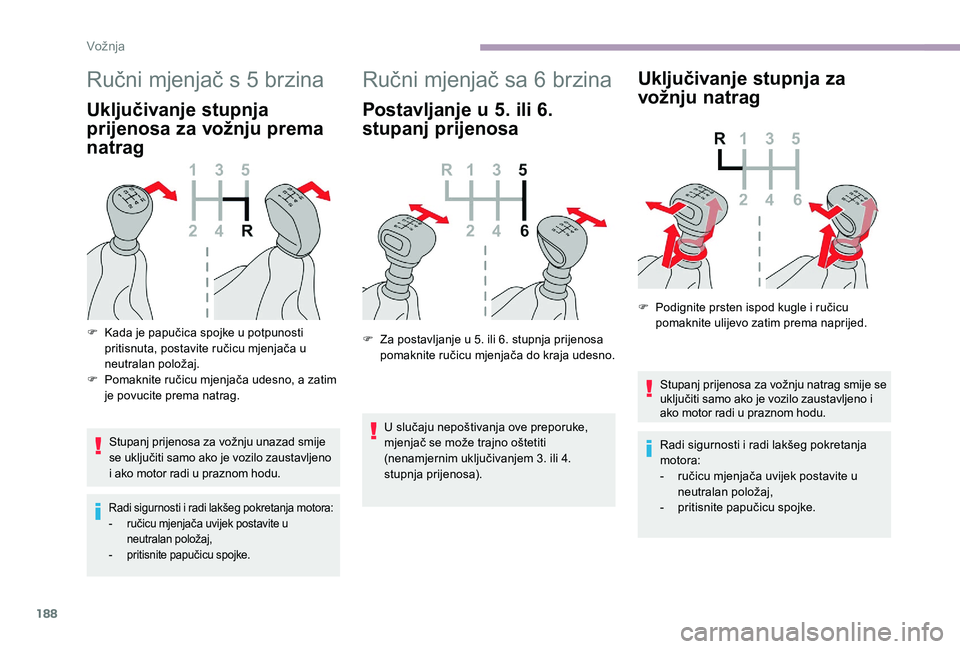

Ručni mjenjač s 5 brzina
Uključivanje stupnja
prijenosa za vožnju prema
natrag
Stupanj prijenosa za vožnju unazad smije
se uključiti samo ako je vozilo zaustavljeno
i ako motor radi u praznom hodu.
Radi sigurnosti i radi lakšeg pokretanja motora:
- r učicu mjenjača uvijek postavite u
neutralan položaj,
-
p
ritisnite papučicu spojke.
F Kada je papučica spojke u potpunosti pritisnuta, postavite ručicu mjenjača u
neutralan položaj.
F
P
omaknite ručicu mjenjača udesno, a zatim
je povucite prema natrag.
Ručni mjenjač sa 6 brzina
Postavljanje u 5. ili 6.
stupanj prijenosa
F Za postavljanje u 5. ili 6. stupnja prijenosa pomaknite ručicu mjenjača do kraja udesno.
U slučaju nepoštivanja ove preporuke,
mjenjač se može trajno oštetiti
(nenamjernim uključivanjem 3. ili 4.
stupnja prijenosa).
Uključivanje stupnja za
vožnju natrag
F Podignite prsten ispod kugle i ručicu pomaknite ulijevo zatim prema naprijed.
Stupanj prijenosa za vožnju natrag smije se
uključiti samo ako je vozilo zaustavljeno i
ako motor radi u praznom hodu.
Radi sigurnosti i radi lakšeg pokretanja
motora:
-
r
učicu mjenjača uvijek postavite u
neutralan položaj,
-
p
ritisnite papučicu spojke.
Vožnja
