Page 141 of 224

139

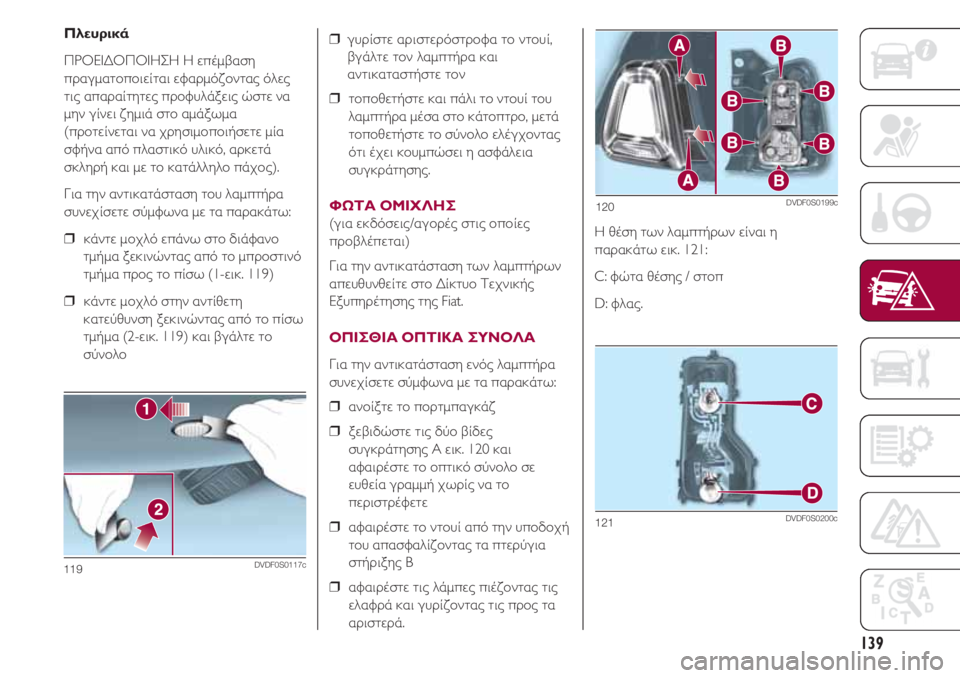

Πλευρικά
ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η επέμβαση
πραγματοποιείται εφαρμόζοντας όλες
τις απαραίτητες προφυλάξεις ώστε να
μην γίνει ζημιά στο αμάξωμα
(προτείνεται να χρησιμοποιήσετε μία
σφήνα από πλαστικό υλικό, αρκετά
σκληρή και με το κατάλληλο πάχος).
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ κάντε μοχλό επάνω στο διάφανο
τμήμα ξεκινώντας από το μπροστινό
τμήμα προς το πίσω (1-εικ. 119)
❒ κάντε μοχλό στην αντίθετη
κατεύθυνση ξεκινώντας από το πίσω
τμήμα (2-εικ. 119) και βγάλτε το
σύνολο❒ γυρίστε αριστερόστροφα το ντουί,
βγάλτε τον λαμπτήρα και
αντικαταστήστε τον
❒ τοποθετήστε και πάλι το ντουί του
λαμπτήρα μέσα στο κάτοπτρο, μετά
τοποθετήστε το σύνολο ελέγχοντας
ότι έχει κουμπώσει η ασφάλεια
συγκράτησης.
ΦΩΤΑ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για την αντικατάσταση των λαμπτήρων
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ ανοίξτε το πορτμπαγκάζ
❒ ξεβιδώστε τις δύο βίδες
συγκράτησης Α εικ. 120 και
αφαιρέστε το οπτικό σύνολο σε
ευθεία γραμμή χωρίς να το
περιστρέφετε
❒ αφαιρέστε το ντουί από την υποδοχή
του απασφαλίζοντας τα πτερύγια
στήριξης Β
❒ αφαιρέστε τις λάμπες πιέζοντας τις
ελαφρά και γυρίζοντας τις προς τα
αριστερά.Η θέση των λαμπτήρων είναι η
παρακάτω εικ. 121:
C: φώτα θέσης / στοπ
D: φλας.
119DVDF0S0117c
120DVDF0S0199c
121DVDF0S0200c
Page 142 of 224

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
140

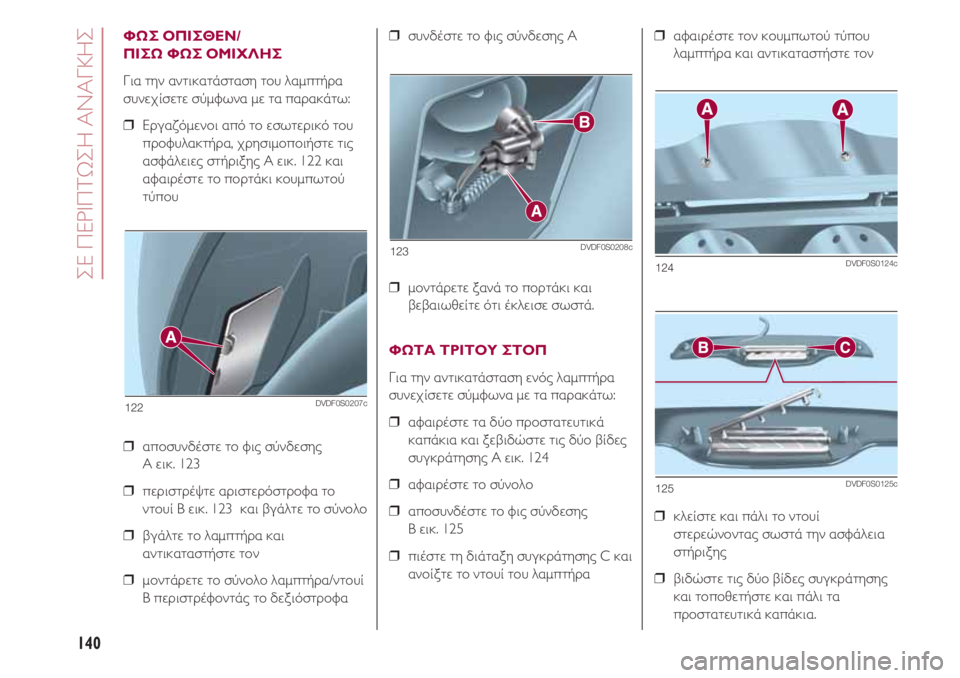

ΦΩΣ ΟΠΙΣΘΕΝ/
ΠΙΣΩ ΦΩΣ ΟΜΙΧΛΗΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ Εργαζόμενοι από το εσωτερικό του
προφυλακτήρα, χρησιμοποιήστε τις
ασφάλειες στήριξης A εικ. 122 και
αφαιρέστε το πορτάκι κουμπωτού
τύπου
❒ αποσυνδέστε το φις σύνδεσης
A εικ. 123
❒ περιστρέψτε αριστερόστροφα το
ντουί B εικ. 123 και βγάλτε το σύνολο
❒ βγάλτε το λαμπτήρα και
αντικαταστήστε τον
❒ μοντάρετε το σύνολο λαμπτήρα/ντουί
Β περιστρέφοντάς το δεξιόστροφα❒ συνδέστε το φις σύνδεσης Α
❒ μοντάρετε ξανά το πορτάκι και
βεβαιωθείτε ότι έκλεισε σωστά.
ΦΩΤΑ ΤΡΙΤΟΥ ΣΤΟΠ
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ αφαιρέστε τα δύο προστατευτικά
καπάκια και ξεβιδώστε τις δύο βίδες
συγκράτησης A εικ. 124
❒ αφαιρέστε το σύνολο
❒ αποσυνδέστε το φις σύνδεσης
Β εικ. 125
❒ πιέστε τη διάταξη συγκράτησης C και
ανοίξτε το ντουί του λαμπτήρα❒ αφαιρέστε τον κουμπωτού τύπου
λαμπτήρα και αντικαταστήστε τον
❒ κλείστε και πάλι το ντουί
στερεώνοντας σωστά την ασφάλεια
στήριξης
❒ βιδώστε τις δύο βίδες συγκράτησης
και τοποθετήστε και πάλι τα
προστατευτικά καπάκια.
122DVDF0S0207c
123DVDF0S0208c
124DVDF0S0124c
125DVDF0S0125c
Page 143 of 224

141

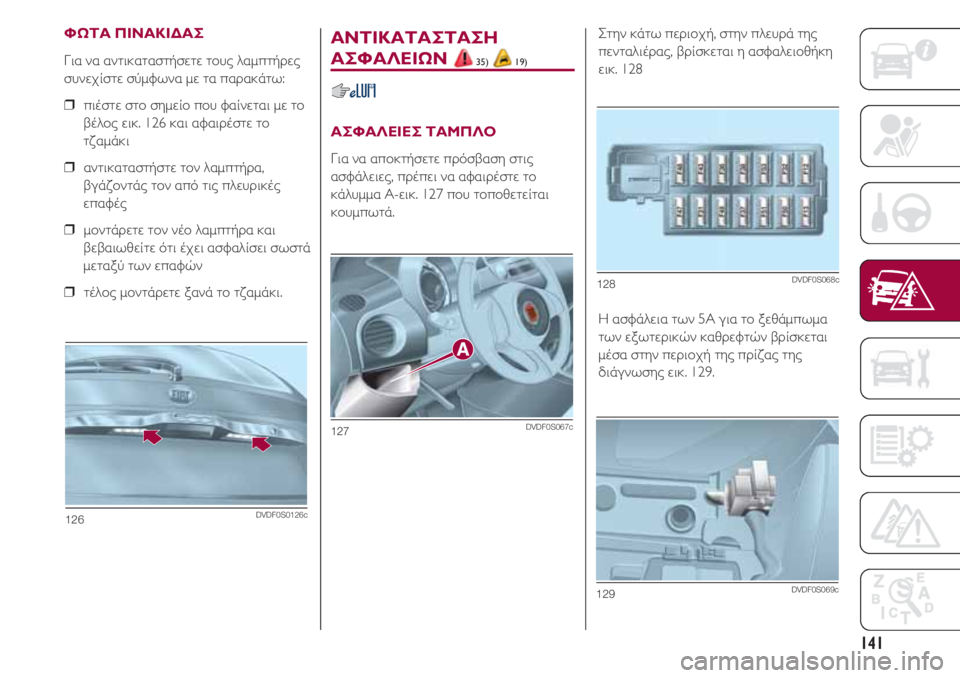

ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους λαμπτήρες
συνεχίστε σύμφωνα με τα παρακάτω:
❒ πιέστε στο σημείο που φαίνεται με το
βέλος εικ. 126 και αφαιρέστε το
τζαμάκι
❒ αντικαταστήστε τον λαμπτήρα,
βγάζοντάς τον από τις πλευρικές
επαφές
❒ μοντάρετε τον νέο λαμπτήρα και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
μεταξύ των επαφών
❒ τέλος μοντάρετε ξανά το τζαμάκι.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ 35) 19)
ΑΣΦΑΛΕΙΕΣ ΤΑΜΠΛΟ
Για να αποκτήσετε πρόσβαση στις
ασφάλειες, πρέπει να αφαιρέστε το
κάλυμμα Α-εικ. 127 που τοποθετείται
κουμπωτά.
Στην κάτω περιοχή, στην πλευρά της
πενταλιέρας, βρίσκεται η ασφαλειοθήκη
εικ. 128
Η ασφάλεια των 5A για το ξεθάμπωμα
των εξωτερικών καθρεφτών βρίσκεται
μέσα στην περιοχή της πρίζας της
διάγνωσης εικ. 129.
127DVDF0S067c
128DVDF0S068c
129DVDF0S069c
126DVDF0S0126c
Page 144 of 224

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
142

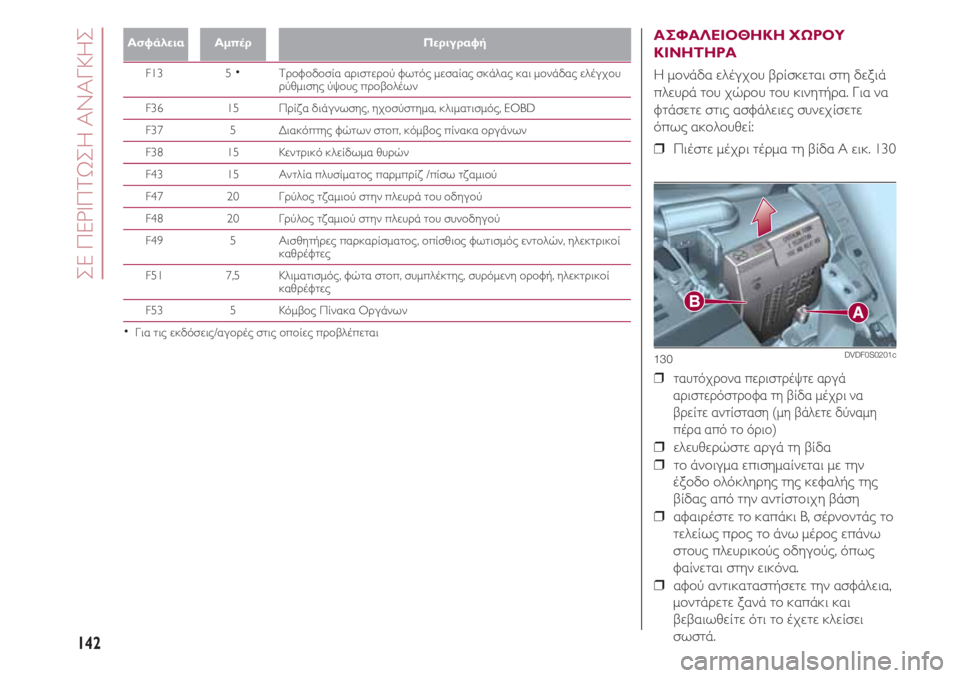

ΑσφάλειαΑμπέρΠεριγραφή
F13 5 •
Τροφοδοσία αριστερού φωτός μεσαίας σκάλας και μονάδας ελέγχουρύθμισης ύψους προβολέων
F36 15 Πρίζα διάγνωσης, ηχοσύστημα, κλιματισμός, EOBD
F37 5 Διακόπτης φώτων στοπ, κόμβος πίνακα οργάνων
F38 15 Κεντρικό κλείδωμα θυρών
F43 15 Αντλία πλυσίματος παρμπρίζ /πίσω τζαμιού
F47 20 Γρύλος τζαμιού στην πλευρά του οδηγού
F48 20 Γρύλος τζαμιού στην πλευρά του συνοδηγού
F49 5 Αισθητήρες παρκαρίσματος, οπίσθιος φωτισμός εντολών, ηλεκτρικοί
καθρέφτες
F51 7,5 Κλιματισμός, φώτα στοπ, συμπλέκτης, συρόμενη οροφή, ηλεκτρικοί
καθρέφτες
F53 5 Κόμβος Πίνακα Οργάνων
•
Για τις εκδόσεις/αγορές στις οποίες προβλέπεται
ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
Η μονάδα ελέγχου βρίσκεται στη δεξιά
πλευρά του χώρου του κινητήρα. Για να
φτάσετε στις ασφάλειες συνεχίσετε
όπως ακολουθεί:
❒ Πιέστε μέχρι τέρμα τη βίδα A εικ. 130
❒ ταυτόχρονα περιστρέψτε αργά
αριστερόστροφα τη βίδα μέχρι να
βρείτε αντίσταση (μη βάλετε δύναμη
πέρα από το όριο)
❒ ελευθερώστε αργά τη βίδα
❒ το άνοιγμα επισημαίνεται με την
έξοδο ολόκληρης της κεφαλής της
βίδας από την αντίστοιχη βάση
❒ αφαιρέστε το καπάκι B, σέρνοντάς το
τελείως προς το άνω μέρος επάνω
στους πλευρικούς οδηγούς, όπως
φαίνεται στην εικόνα.
❒ αφού αντικαταστήσετε την ασφάλεια,
μοντάρετε ξανά το καπάκι και
βεβαιωθείτε ότι το έχετε κλείσει
σωστά.
130DVDF0S0201c
Page 145 of 224

143

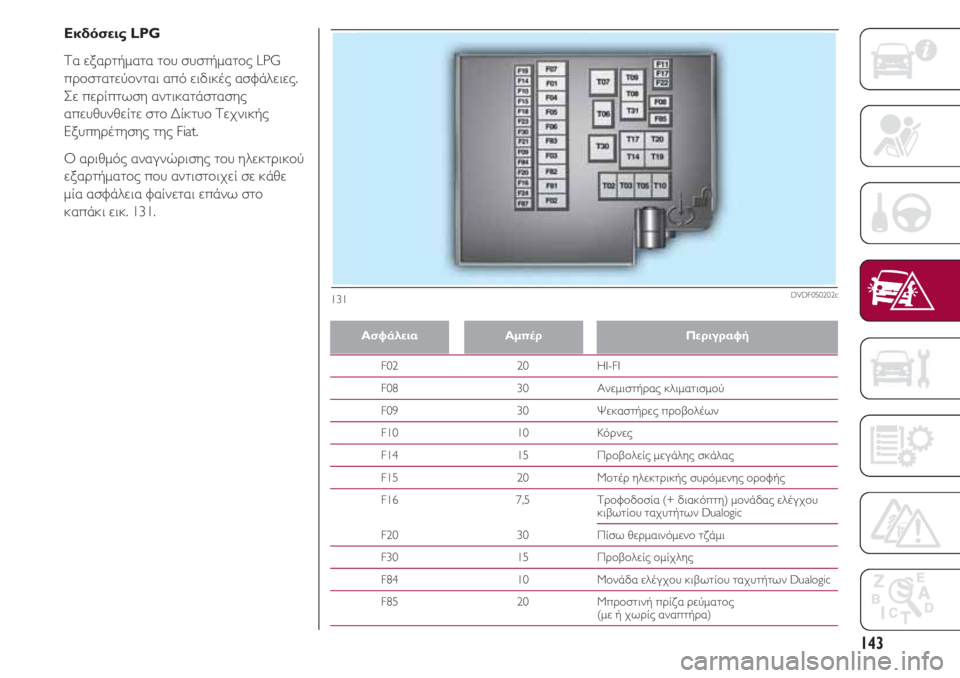

Εκδόσεις LPG
Τα εξαρτήματα του συστήματος LPG
προστατεύονται από ειδικές ασφάλειες.
Σε περίπτωση αντικατάστασης
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
Ο αριθμός αναγνώρισης του ηλεκτρικού
εξαρτήματος που αντιστοιχεί σε κάθε
μία ασφάλεια φαίνεται επάνω στο
καπάκι εικ. 131.
ΑσφάλειαΑμπέρΠεριγραφή
F02 20 HI-FI
F08 30 Ανεμιστήρας κλιματισμού
F09 30 Ψεκαστήρες προβολέων
F10 10 Κόρνες
F14 15 Προβολείς μεγάλης σκάλας
F15 20 Μοτέρ ηλεκτρικής συρόμενης οροφής
F16 7,5 Τροφοδοσία (+ διακόπτη) μονάδας ελέγχου
κιβωτίου ταχυτήτων Dualogic
F20 30 Πίσω θερμαινόμενο τζάμι
F30 15 Προβολείς ομίχλης
F84 10 Μονάδα ελέγχου κιβωτίου ταχυτήτων Dualogic
F85 20 Μπροστινή πρίζα ρεύματος
(με ή χωρίς αναπτήρα)
131DVDF0S0202c
Page 146 of 224

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
144

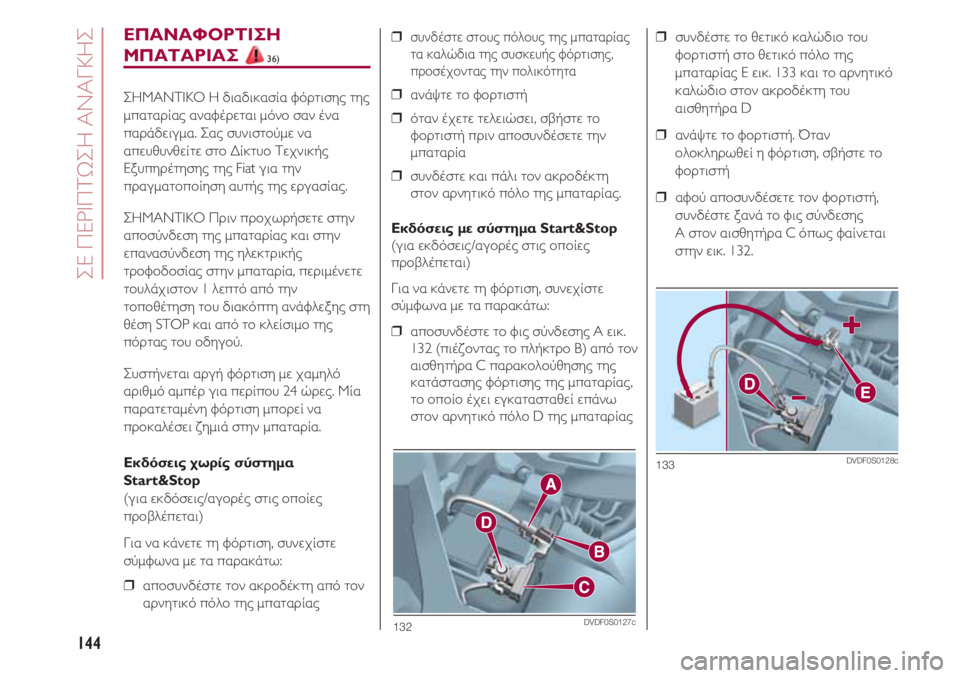

ΕΠΑΝΑΦΟΡΤΙΣΗ
ΜΠΑΤΑΡΙΑΣ 36)
ΣΗΜΑΝΤΙΚΟ Η διαδικασία φόρτισης της
μπαταρίας αναφέρεται μόνο σαν ένα
παράδειγμα. Σας συνιστούμε να
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat για την
πραγματοποίηση αυτής της εργασίας.
ΣΗΜΑΝΤΙΚΟ Πριν προχωρήσετε στην
αποσύνδεση της μπαταρίας και στην
επανασύνδεση της ηλεκτρικής
τροφοδοσίας στην μπαταρία, περιμένετε
τουλάχιστον 1 λεπτό από την
τοποθέτηση του διακόπτη ανάφλεξης στη
θέση STOP και από το κλείσιμο της
πόρτας του οδηγού.
Συστήνεται αργή φόρτιση με χαμηλό
αριθμό αμπέρ για περίπου 24 ώρες. Μία
παρατεταμένη φόρτιση μπορεί να
προκαλέσει ζημιά στην μπαταρία.
Εκδόσεις χωρίς σύστημα
Start&Stop
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για να κάνετε τη φόρτιση, συνεχίστε
σύμφωνα με τα παρακάτω:
❒ αποσυνδέστε τον ακροδέκτη από τον
αρνητικό πόλο της μπαταρίας
❒ συνδέστε στους πόλους της μπαταρίας
τα καλώδια της συσκευής φόρτισης,
προσέχοντας την πολικότητα
❒ ανάψτε το φορτιστή
❒ όταν έχετε τελειώσει, σβήστε το
φορτιστή πριν αποσυνδέσετε την
μπαταρία
❒ συνδέστε και πάλι τον ακροδέκτη
στον αρνητικό πόλο της μπαταρίας.
Εκδόσεις με σύστημα Start&Stop
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για να κάνετε τη φόρτιση, συνεχίστε
σύμφωνα με τα παρακάτω:
❒ αποσυνδέστε το φις σύνδεσης A εικ.
132 (πιέζοντας το πλήκτρο Β) από τον
αισθητήρα C παρακολούθησης της
κατάστασης φόρτισης της μπαταρίας,
το οποίο έχει εγκατασταθεί επάνω
στον αρνητικό πόλο D της μπαταρίας❒ συνδέστε το θετικό καλώδιο του
φορτιστή στο θετικό πόλο της
μπαταρίας E εικ. 133 και το αρνητικό
καλώδιο στον ακροδέκτη του
αισθητήρα D
❒ ανάψτε το φορτιστή. Όταν
ολοκληρωθεί η φόρτιση, σβήστε το
φορτιστή
❒ αφού αποσυνδέσετε τον φορτιστή,
συνδέστε ξανά το φις σύνδεσης
Α στον αισθητήρα C όπως φαίνεται
στην εικ. 132.
132DVDF0S0127c
133DVDF0S0128c
Page 147 of 224

145

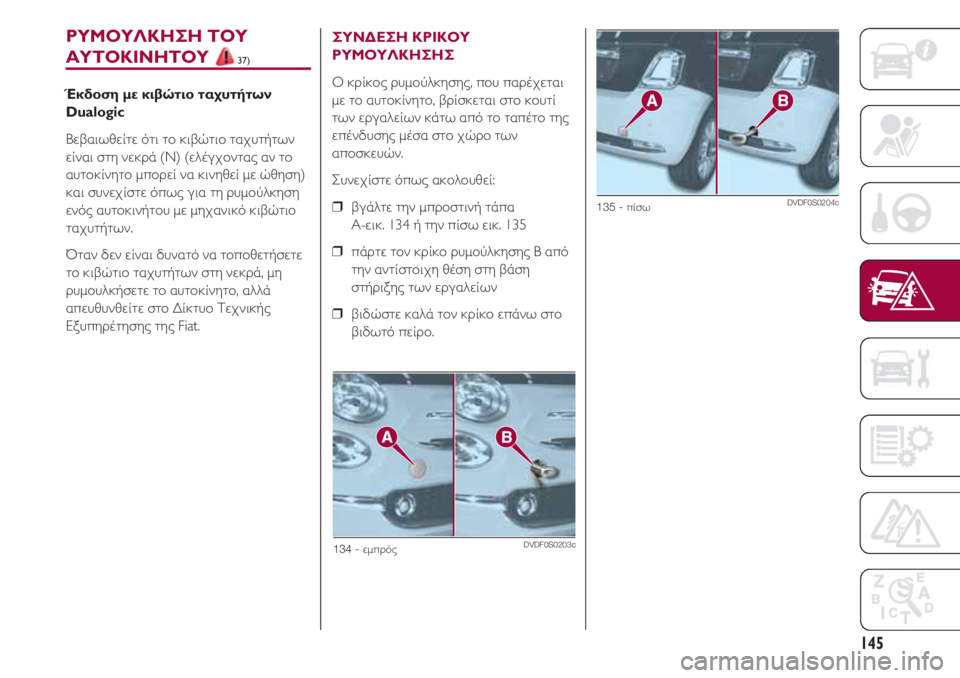

ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ 37)
Έκδοση με κιβώτιο ταχυτήτων
Dualogic
Βεβαιωθείτε ότι το κιβώτιο ταχυτήτων
είναι στη νεκρά (N) (ελέγχοντας αν το
αυτοκίνητο μπορεί να κινηθεί με ώθηση)
και συνεχίστε όπως για τη ρυμούλκηση
ενός αυτοκινήτου με μηχανικό κιβώτιο
ταχυτήτων.
Όταν δεν είναι δυνατό να τοποθετήσετε
το κιβώτιο ταχυτήτων στη νεκρά, μη
ρυμουλκήσετε το αυτοκίνητο, αλλά
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
ΣΥΝΔΕΣΗ ΚΡΙΚΟΥ
ΡΥΜΟΥΛΚΗΣΗΣ
Ο κρίκος ρυμούλκησης, που παρέχεται
με το αυτοκίνητο, βρίσκεται στο κουτί
των εργαλείων κάτω από το ταπέτο της
επένδυσης μέσα στο χώρο των
αποσκευών.
Συνεχίστε όπως ακολουθεί:
❒ βγάλτε την μπροστινή τάπα
A-εικ. 134 ή την πίσω εικ. 135
❒ πάρτε τον κρίκο ρυμούλκησης B από
την αντίστοιχη θέση στη βάση
στήριξης των εργαλείων
❒ βιδώστε καλά τον κρίκο επάνω στο
βιδωτό πείρο.
134 - εμπρόςDVDF0S0203c
135 - πίσωDVDF0S0204c
Page 148 of 224

σελίδα που σκοπίμως έχει παραμείνει λευκή
Page 149 of 224

147
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ
ΣΥΝΤΗΡΗΣΗ
Μία σωστή συντήρηση είναι καθοριστική
για να εξασφαλίσει στο αυτοκίνητο μία
μακρά ζωή σε άριστες συνθήκες.
Για αυτό το Fiat προβλέπεται μία σειρά
από ελέγχους και επεμβάσεις
συντήρησης ανάλογα με τα διανυθέντα
χιλιόμετρα και, για εκδόσεις/αγορές στις
οποίες προβλέπεται, σύμφωνα με τα
προκαθορισμένα χρονικά διαστήματα,
όπως περιγράφεται στο Πλάνο
Προγραμματισμένης Συντήρησης.
Ανεξάρτητα από αυτά που
περιγράφτηκαν παραπάνω είναι
οπωσδήποτε πάντα απαραίτητο να
προσέχετε όσα αναφέρονται στο Πλάνο
Προγραμματισμένης Συντήρησης (π.χ.
ελέγχετε περιοδικά τη στάθμη των
υγρών, την πίεση των ελαστικών, κτλ...).
Το σέρβις της Προγραμματισμένης
Συντήρησης παρέχεται από το Δίκτυο
Τεχνικής Εξυπηρέτησης της Fiat σε
προκαθορισμένους χρόνους ή
χιλιόμετρα/μίλια.
Αν κατά τη διάρκεια της εκτέλεσης κάθε
επέμβασης, εκτός από τις
προβλεπόμενες εργασίες, προκύψει η
ανάγκη για περαιτέρω αντικαταστάσεις
ή επισκευές, αυτές γίνονται μόνο με τη
δική σας σαφή συγκατάθεση . Αν το
αυτοκίνητο χρησιμοποιείται συχνά για
ρυμούλκηση, πρέπει να μειωθεί το
διάστημα μεταξύ της μίας
προγραμματισμένης συντήρησης και της
άλλης. ΣΗΜΑΝΤΙΚΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣ
Οι χρόνοι της Προγραμματισμένης
Συντήρησης περιγράφονται από τον
κατασκευαστή. Η ελλιπής εκτέλεσή τους
μπορεί να προκαλέσει την ακύρωση της
εγγύησης.
Σας συμβουλεύουμε να αναφέρετε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat
πιθανές μικρές δυσλειτουργίες, χωρίς
να περιμένετε την εκτέλεση του
επόμενου σέρβις.
Page 150 of 224

4321
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
148
5109876
ΠΛΑΝΟ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗΣ ΣΥΝΤΗΡΗΣΗΣ39) 21)
Χιλιάδες χιλιόμετρα7515013512010590
ΕΚΔΟΣΕΙΣ ΜΕ ΒΕΝΖΙΝΗ/LPG
ΣΗΜΑΝΤΙΚΟ: Αφού εκτελεστεί η τελευταία επέμβαση που αναφέρεται στον πίνακα, προχωρήστε στην προγραμματισμένη
συντήρηση ακολουθώντας τη συχνότητα της επέμβασης που αναφέρεται στο πλάνο, με βούλες ή αντίστοιχες επισημάνσεις, για
κάθε εργασία. Προσοχή: η συνέχεια από την αρχή του πλάνου συντήρησης μπορεί να έχει σαν αποτέλεσμα την υπέρβαση του
μέγιστου επιτρεπόμενου διαστήματος για ορισμένες επεμβάσεις!
60453015
Έτη
Έλεγχος κατάστασης/φθοράς ελαστικών και πιθανή ρύθμιση
πίεσης, έλεγχος κατάστασης/λήξης ανεφοδιασμού κιτ “Fix&Go Automatic” (για εκδόσεις/αγορές στις οποίες προβλέπεται)
Έλεγχος λειτουργίας συστήματος φωτισμού
(προβολείς, φλας, αλάρμ, χώρος αποσκευών, χώρος επιβατών,
χώρος αντικειμένων, λυχνίες πίνακα οργάνων, κλπ.)
Έλεγχος και πιθανή αποκατάσταση στάθμης υγρών χώρου κινητήρα (1)
Έλεγχος εκπομπής καυσαερίων/αιθάλης
Έλεγχος μέσω της πρίζας της διάγνωσης, λειτουργία συστημάτων
τροφοδοσίας/ελέγχου κινητήρα, εκπομπές και, (για εκδόσεις/αγορές
στις οποίες προβλέπεται), φθορά λαδιού κινητήρα
Οπτικός έλεγχος κατάστασης και ακεραιότητας: εξωτερικό αμάξωμα,
προστατευτικό κάτω μέρους αμαξώματος, τμήματα σκληρών και
εύκαμπτων σωλήνων (εξάτμισης - τροφοδοσίας καυσίμου - φρένων),
ελαστικά στοιχεία (φούσκες - σωλήνες - συνεμπλόκ κλπ.)
Έλεγχος τοποθέτησης/φθοράς μάκτρων υαλοκαθαριστήρα παρμπρίζ
και πίσω τζαμιού (για εκδόσεις/αγορές στις οποίες προβλέπεται)
Έλεγχος λειτουργίας συστήματος υαλοκαθαριστήρων/πλυσίματος
παρμπρίζ και ρύθμιση ψεκαστήρων
Έλεγχος κατάστασης καθαρισμού κλειδαριών καπό κινητήρα και
πορτμπαγκάζ, καθαρισμός και λίπανση μηχανισμών
(1) Πιθανοί ανεφοδιασμοί πρέπει να εκτελούνται με τα υγρά που αναφέρονται στο παρόν Βιβλίο Χρήσης και Συντήρησης και μόνο αφού
εντοπιστεί η ακεραιότητα του συστήματος
