включает скорость вентилятора исходя из температу-
ры охлаждающей жидкости двигателя, чтобы ограни-
чить поступление недостаточно теплого воздуха для
удаления запотевания стекол;
❒
направляет воздушный поток к дефлекторам ветрово-
го стекла и боковых передних стекол;
❒
включает обогрев заднего стекла
ПРЕДУПРЕЖДЕНИЕ Функция быстрого обдува/оттаивания
стекол остается включенной в течение примерно 3 минут
после того, как охлаждающая жидкость двигателя достиг-
ла соответствующей температуры.
Когда функция включена, на кнопке обдува заднего стек-
ла включается контрольная лампа и на дисплее гаснет над-
пись FULL AUTO.
При включенной функции вручную можно настроить толь-
ко регулировку скорости вентилятора и отключение обо-
грева заднего стекла.
Чтобы восстановить предшествующие включению условия
работы, достаточно нажать одну из кнопок: кнопку B, кноп-
ку рециркуляции воздуха G, кнопку компрессора F или

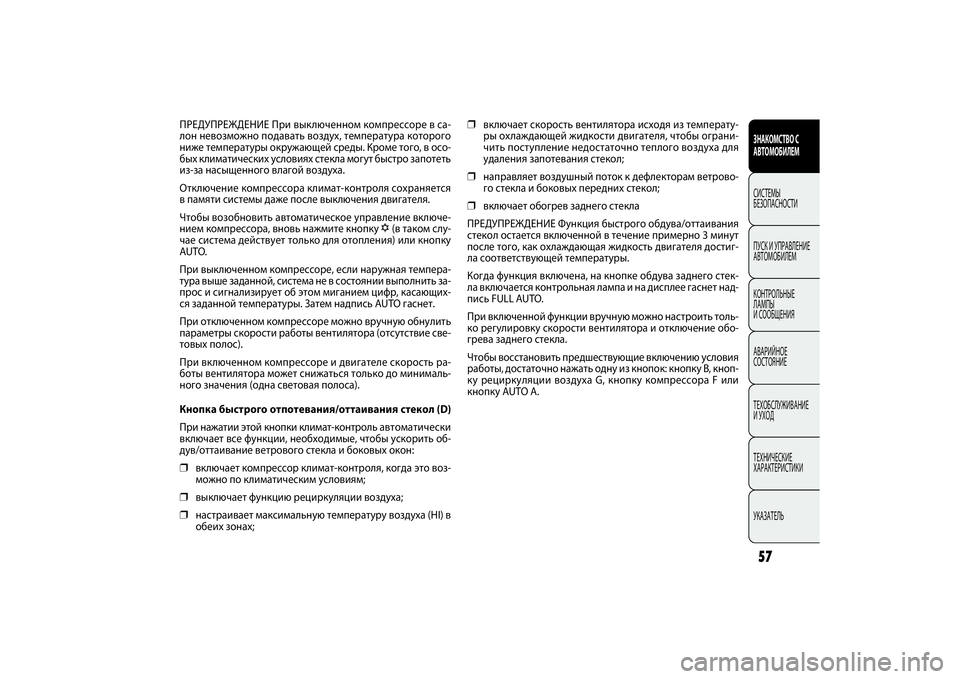

кнопку AUTO A. ПРЕДУПРЕЖДЕНИЕ При выключенном компрессоре в са-
лон невозможно подавать воздух, температура которого
ниже температуры окружающей среды. Кроме того, в осо-
бых климатических условиях стекла могут быстро запотеть
из-за насыщенного влагой воздуха.
Отключение компрессора климат-контроля сохраняется
в памяти системы даже после выключения двигателя.
Чтобы возобновить автоматическое управление включе-
нием компрессора, вновь нажмите кнопку √(в таком слу-
чае система действует только для отопления) или кнопку
AUTO.
При выключенном компрессоре, если наружная темпера-
тура выше заданной, система не в состоянии выполнить за-
прос и сигнализирует об этом миганием цифр, касающих-
ся заданной температуры. Затем надпись AUTO гаснет.
При отключенном компрессоре можно вручную обнулить
параметры скорости работы вентилятора (отсутствие све-
товых полос).
При включенном компрессоре и двигателе скорость ра-
боты вентилятора может снижаться только до минималь-
ного значения (одна световая полоса).
Кнопка быстрого отпотевания/оттаивания стекол (D)
При нажатии этой кнопки климат-контроль автоматически
включает все функции, необходимые, чтобы ускорить об-
дув/оттаивание ветрового стекла и боковых окон:
❒
включает компрессор климат-контроля, когда это воз-
можно по климатическим условиям;
❒
выключает функцию рециркуляции воздуха;
❒
настраивает максимальную температуру воздуха (HI) в
обеих зонах;
035-118 DOBLO LUM RUS 1e 21/07/14 15.36 Pagina 57

58
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

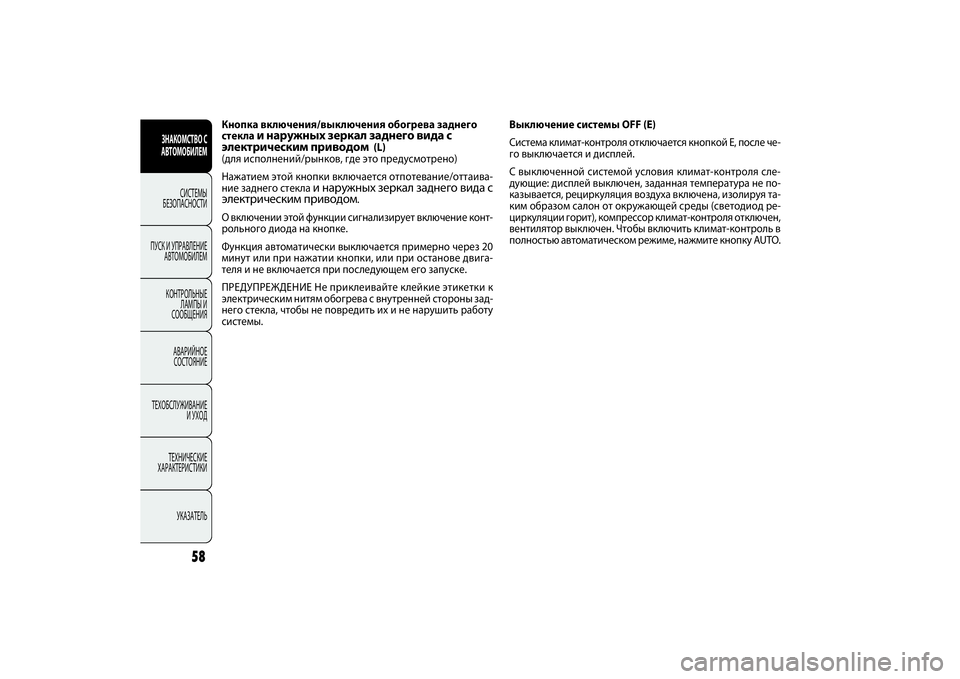

Выключение системы OFF (E)
Система климат-контроля отключается кнопкой E, после че-
го выключается и дисплей.
С выключенной системой условия климат-контроля сле-
дующие: дисплей выключен, заданная температура не по-
казывается, рециркуляция воздуха включена, изолируя та-
ким образом салон от окружающей среды (светодиод ре-
циркуляции горит), компрессор климат-контроля отключен,
вентилятор выключен. Чтобы включить климат-контроль в
полностью автоматическом режиме, нажмите кнопку AUTO. Кнопка включения/выключения обогрева заднего
стекла
и наружных зеркал заднего вида с
электрическим приводом
(L)
(для исполнений/рынков, где это предусмотрено)
Нажатием этой кнопки включается отпотевание/оттаива-
ние заднего стекла
и наружных зеркал заднего вида с
электрическим приводом
.
О включении этой функции сигнализирует включение конт-
рольного диода на кнопке.
Функция автоматически выключается примерно через 20
минут или при нажатии кнопки, или при останове двига-
теля и не включается при последующем его запуске.
ПРЕДУПРЕЖДЕНИЕ Не приклеивайте клейкие этикетки к
электрическим нитям обогрева с внутренней стороны зад-
него стекла, чтобы не повредить их и не нарушить работу
системы.
035-118 DOBLO LUM RUS 1e 21/07/14 15.36 Pagina 58

59ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0052m
рис. 45

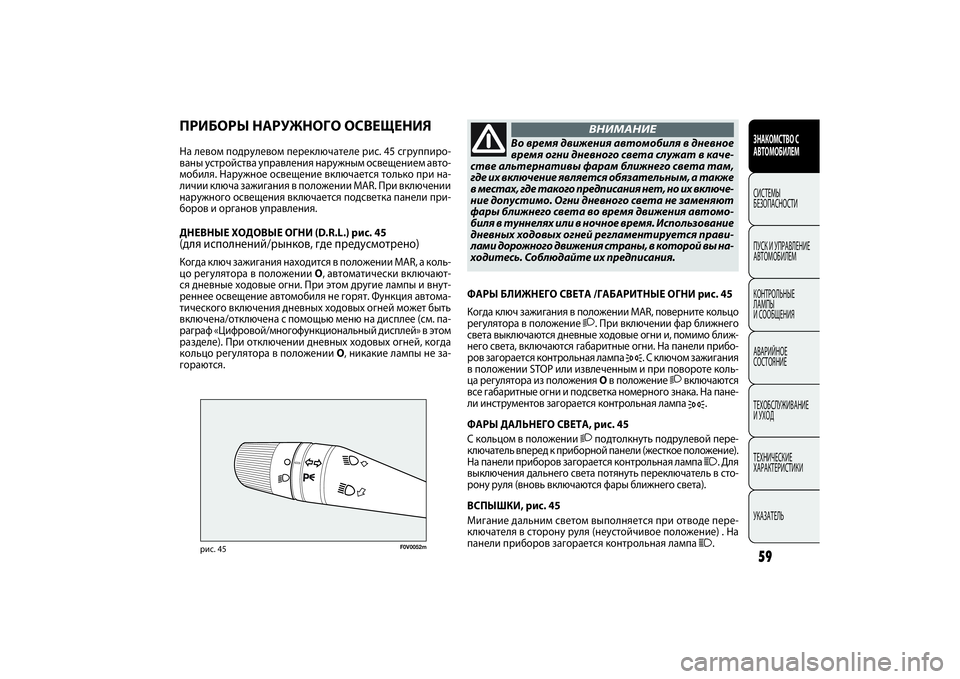

ФАРЫ БЛИЖНЕГО СВЕТА /ГАБАРИТНЫЕ ОГНИ рис. 45
Когда ключ зажигания в положении MAR, поверните кольцо
регулятора в положение
2
. При включении фар ближнего
света выключаются дневные ходовые огни и, помимо ближ-
него света, включаются габаритные огни. На панели прибо-
ров загорается контрольная лампа
3
. С ключом зажигания
в положении STOP или извлеченным и при повороте коль-
ца регулятора из положения Oв положение
2
включаются
все габаритные огни и подсветка номерного знака. На пане-
ли инструментов загорается контрольная лампа 3
.
ФАРЫ ДАЛЬНЕГО СВЕТА, рис. 45
С кольцом в положении
2
подтолкнуть подрулевой пере-
ключатель вперед к приборной панели (жесткое положение).
На панели приборов загорается контрольная лампа
1
. Для
выключения дальнего света потянуть переключатель в сто-
рону руля (вновь включаются фары ближнего света).
ВСПЫШКИ, рис. 45
Мигание дальним светом выполняется при отводе пере-
ключателя в сторону руля (неустойчивое положение) . На
панели приборов загорается контрольная лампа
1
.
ПРИБОРЫ НАРУЖНОГО ОСВЕЩЕНИЯНа левом подрулевом переключателе рис. 45 сгруппиро-
ваны устройства управления наружным освещением авто-
мобиля. Наружное освещение включается только при на-
личии ключа зажигания в положении MAR. При включении
наружного освещения включается подсветка панели при-
боров и органов управления.
ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (D.R.L.) рис. 45(для исполнений/рынков, где предусмотрено)Когда ключ зажигания находится в положении MAR, а коль-
цо регулятора в положении O, автоматически включают-
ся дневные ходовые огни. При этом другие лампы и внут-
реннее освещение автомобиля не горят. Функция автома-
тического включения дневных ходовых огней может быть
включена/отключена с помощью меню на дисплее (см. па-
раграф «Цифровой/многофункциональный дисплей» в этом
разделе). При отключении дневных ходовых огней, когда
кольцо регулятора в положении O, никакие лампы не за-
гораются.
Во время движения автомобиля в дневное
время огни дневного света служат в каче-
стве альтернативы фарам ближнего света там,
где их включение является обязательным, а также
в местах, где такого предписания нет, но их включе-
ние допустимо. Огни дневного света не заменяют
фары ближнего света во время движения автомо-
биля в туннелях или в ночное время. Использование
дневных ходовых огней регламентируется прави-
лами дорожного движения страны, в которой вы на-
ходитесь. Соблюдайте их предписания.
ВНИМАНИЕ
035-118 DOBLO LUM RUS 1e 21/07/14 15.36 Pagina 59

60
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
FV0053m
рис. 46

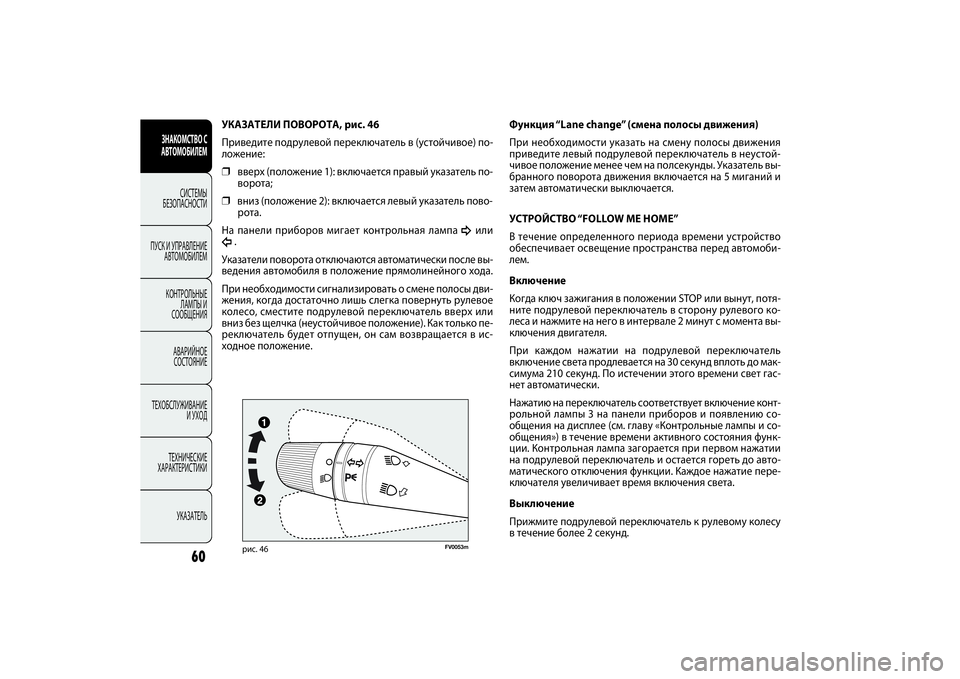

Функция “Lane change” (смена полосы движения)
При необходимости указать на смену полосы движения
приведите левый подрулевой переключатель в неустой-
чивое положение менее чем на полсекунды. Указатель вы-
бранного поворота движения включается на 5 миганий и
затем автоматически выключается.
УСТРОЙСТВО “FOLLOW ME HOME”
В течение определенного периода времени устройство
обеспечивает освещение пространства перед автомоби-
лем.
Включение
Когда ключ зажигания в положении STOP или вынут, потя-
ните подрулевой переключатель в сторону рулевого ко-
леса и нажмите на него в интервале 2 минут с момента вы-
ключения двигателя.
При каждом нажатии на подрулевой переключатель
включение света продлевается на 30 секунд вплоть до мак-
симума 210 секунд. По истечении этого времени свет гас-
нет автоматически.
Нажатию на переключатель соответствует включение конт-
рольной лампы 3 на панели приборов и появлению со-
общения на дисплее (см. главу «Контрольные лампы и со-
общения») в течение времени активного состояния функ-
ции. Контрольная лампа загорается при первом нажатии
на подрулевой переключатель и остается гореть до авто-
матического отключения функции. Каждое нажатие пере-
ключателя увеличивает время включения света.
Выключение
Прижмите подрулевой переключатель к рулевому колесу
в течение более 2 секунд. УКАЗАТЕЛИ ПОВОРОТА, рис. 46
Приведите подрулевой переключатель в (устойчивое) по-
ложение:
❒
вверх (положение 1): включается правый указатель по-
ворота;
❒
вниз (положение 2): включается левый указатель пово-
рота.
На панели приборов мигает контрольная лампа
¥
или
Î
.
Указатели поворота отключаются автоматически после вы-
ведения автомобиля в положение прямолинейного хода.
При необходимости сигнализировать о смене полосы дви-
жения, когда достаточно лишь слегка повернуть рулевое
колесо, сместите подрулевой переключатель вверх или
вниз без щелчка (неустойчивое положение). Как только пе-
реключатель будет отпущен, он сам возвращается в ис-
ходное положение.
035-118 DOBLO LUM RUS 1e 21/07/14 15.36 Pagina 60

61ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0054m
рис. 47

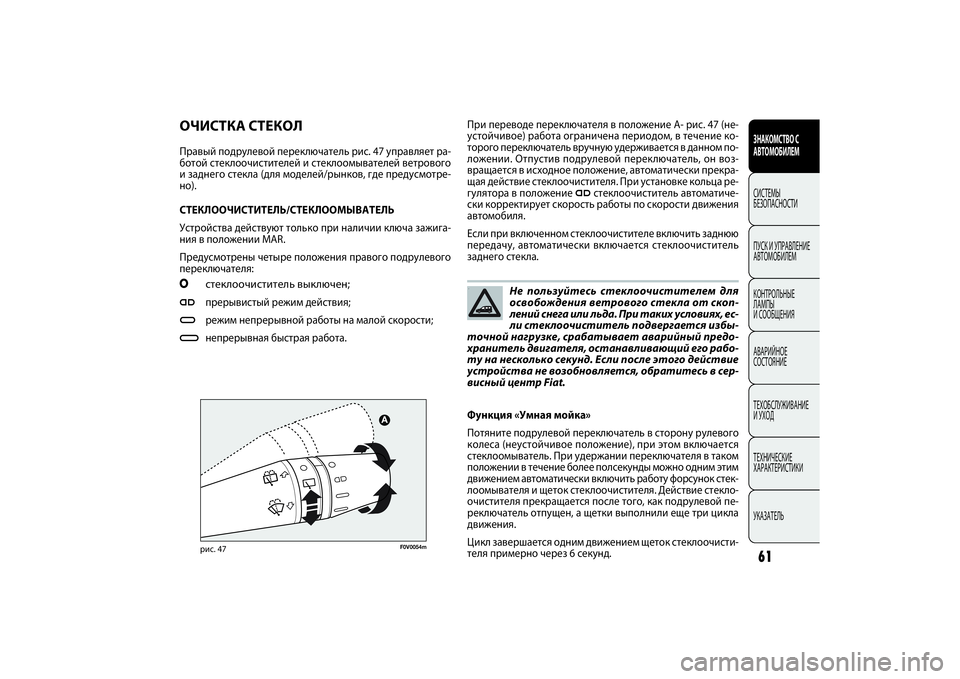

При переводе переключателя в положение A- рис. 47 (не-
устойчивое) работа ограничена периодом, в течение ко-
торого переключатель вручную удерживается в данном по-
ложении. Отпустив подрулевой переключатель, он воз-
вращается в исходное положение, автоматически прекра-
щая действие стеклоочистителя. При установке кольца ре-
гулятора в положение
≤стеклоочиститель автоматиче-
ски корректирует скорость работы по скорости движения
автомобиля.
Если при включенном стеклоочистителе включить заднюю
передачу, автоматически включается стеклоочиститель
заднего стекла.
ОЧИСТКА СТЕКОЛПравый подрулевой переключатель рис. 47 управляет ра-
ботой стеклоочистителей и стеклоомывателей ветрового
и заднего стекла (для моделей/рынков, где предусмотре-
но).
СТЕКЛООЧИСТИТЕЛЬ/СТЕКЛООМЫВАТЕЛЬ
Устройства действуют только при наличии ключа зажига-
ния в положении MAR.
Предусмотрены четыре положения правого подрулевого
переключателя:O
#$!(4&#$&$!(* %5(+4!);
≤прерывистый режим действия;
≥режим непрерывной работы на малой скорости;
¥непрерывная быстрая работа.
Не пользуйтесь стеклоочистителем для
освобождения ветрового стекла от скоп-
лений снега или льда. При таких условиях, ес-
ли стеклоочиститель подвергается избы-
точной нагрузке, срабатывает аварийный предо-
хранитель двигателя, останавливающий его рабо-
ту на несколько секунд. Если после этого действие
устройства не возобновляется, обратитесь в сер-
висный центр Fiat.
Функция «Умная мойка»
Потяните подрулевой переключатель в сторону рулевого
колеса (неустойчивое положение), при этом включается
стеклоомыватель. При удержании переключателя в таком
положении в течение более полсекунды можно одним этим
движением автоматически включить работу форсунок стек-
лоомывателя и щеток стеклоочистителя. Действие стекло-
очистителя прекращается после того, как подрулевой пе-
реключатель отпущен, а щетки выполнили еще три цикла
движения.
Цикл завершается одним движением щеток стеклоочисти-
теля примерно через 6 секунд.
035-118 DOBLO LUM RUS 1e 21/07/14 15.36 Pagina 61

62
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

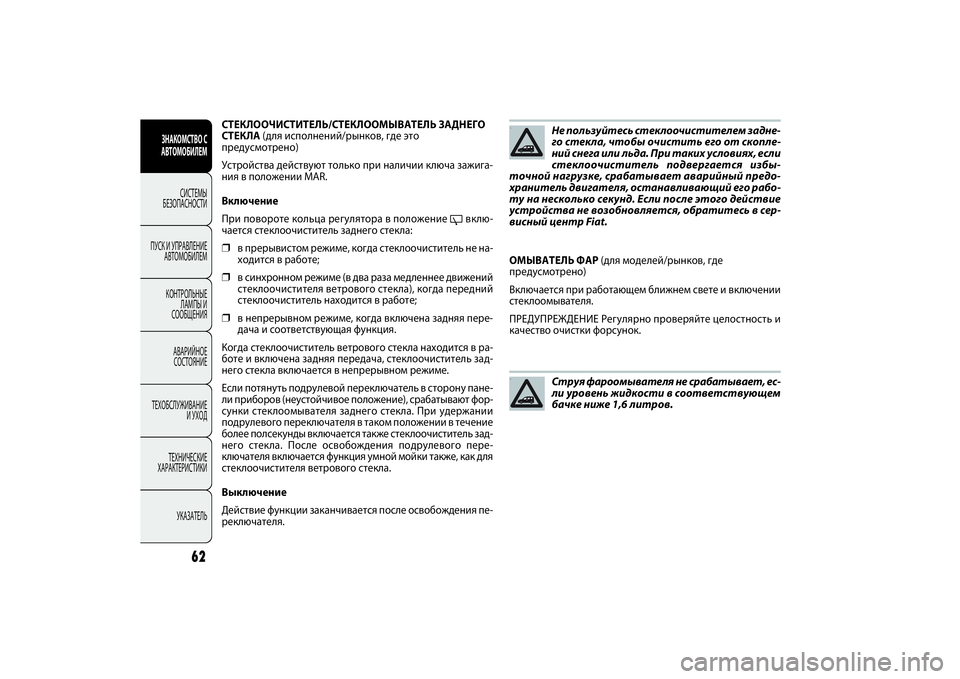

СТЕКЛООЧИСТИТЕЛЬ/СТЕКЛООМЫВАТЕЛЬ ЗАДНЕГО
СТЕКЛА(для исполнений/рынков, где это
предусмотрено)
Устройства действуют только при наличии ключа зажига-
ния в положении MAR.
Включение
При повороте кольца регулятора в положение
'
вклю-
чается стеклоочиститель заднего стекла:
❒
в прерывистом режиме, когда стеклоочиститель не на-
ходится в работе;
❒
в синхронном режиме (в два раза медленнее движений
стеклоочистителя ветрового стекла), когда передний
стеклоочиститель находится в работе;
❒
в непрерывном режиме, когда включена задняя пере-
дача и соответствующая функция.
Когда стеклоочиститель ветрового стекла находится в ра-
боте и включена задняя передача, стеклоочиститель зад-
него стекла включается в непрерывном режиме.
Если потянуть подрулевой переключатель в сторону пане-
ли приборов (неустойчивое положение), срабатывают фор-
сунки стеклоомывателя заднего стекла. При удержании
подрулевого переключателя в таком положении в течение
более полсекунды включается также стеклоочиститель зад-
него стекла. После освобождения подрулевого пере-
ключателя включается функция умной мойки также, как для
стеклоочистителя ветрового стекла.
Выключение
Действие функции заканчивается после освобождения пе-
реключателя.
Не пользуйтесь стеклоочистителем задне-
го стекла, чтобы очистить его от скопле-
ний снега или льда. При таких условиях, если
стеклоочиститель подвергается избы-
точной нагрузке, срабатывает аварийный предо-
хранитель двигателя, останавливающий его рабо-
ту на несколько секунд. Если после этого действие
устройства не возобновляется, обратитесь в сер-
висный центр Fiat.
ОМЫВАТЕЛЬ ФАР (для моделей/рынков, где
предусмотрено)
Включается при работающем ближнем свете и включении
стеклоомывателя.
ПРЕДУПРЕЖДЕНИЕ Регулярно проверяйте целостность и
качество очистки форсунок.
Струя фароомывателя не срабатывает, ес-
ли уровень жидкости в соответствующем
бачке ниже 1,6 литров.
035-118 DOBLO LUM RUS 1e 21/07/14 15.36 Pagina 62

63ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
A A
B B
F0V0092m

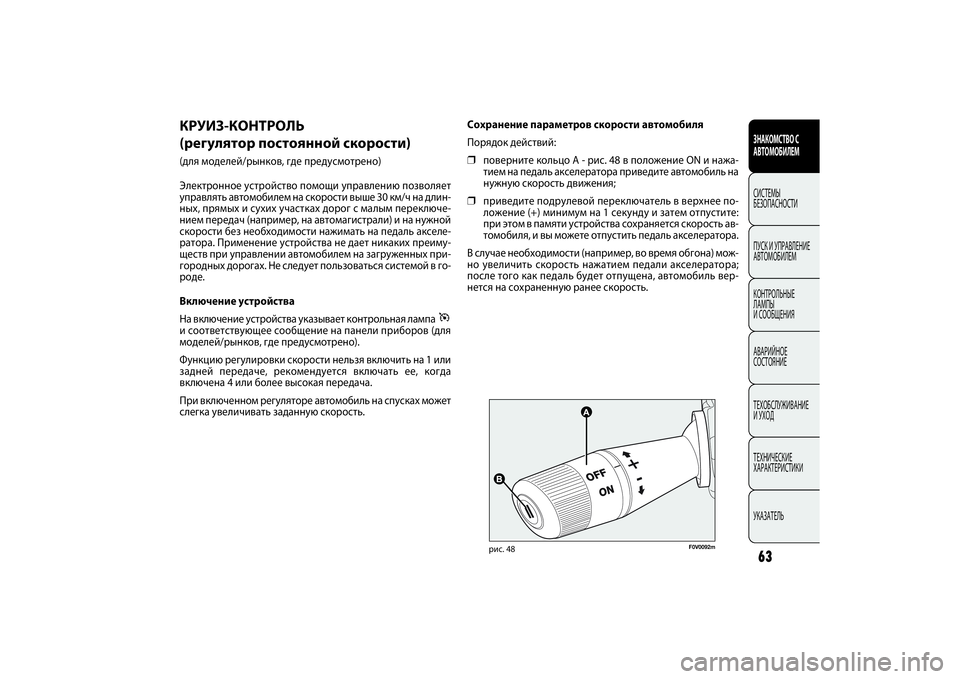

рис. 48
Сохранение параметров скорости автомобиля
Порядок действий:❒
поверните кольцо A - рис. 48 в положение ON и нажа-
тием на педаль акселератора приведите автомобиль на
нужную скорость движения;
❒
приведите подрулевой переключатель в верхнее по-
ложение (+) минимум на 1 секунду и затем отпустите:
при этом в памяти устройства сохраняется скорость ав-
томобиля, и вы можете отпустить педаль акселератора.
В случае необходимости (например, во время обгона) мож-
но увеличить скорость нажатием педали акселератора;
после того как педаль будет отпущена, автомобиль вер-
нется на сохраненную ранее скорость.
КРУИЗ-КОНТРОЛЬ
(регулятор постоянной скорости) (для моделей/рынков, где предусмотрено)
Электронное устройство помощи управлению позволяет
управлять автомобилем на скорости выше 30 км/ч на длин-
ных, прямых и сухих участках дорог с малым переключе-
нием передач (например, на автомагистрали) и на нужной
скорости без необходимости нажимать на педаль акселе-
ратора. Применение устройства не дает никаких преиму-
ществ при управлении автомобилем на загруженных при-
городных дорогах. Не следует пользоваться системой в го-
роде.
Включение устройства
На включение устройства указывает контрольная лампа
и соответствующее сообщение на панели приборов (для
моделей/рынков, где предусмотрено).
Функцию регулировки скорости нельзя включить на 1 или
задней передаче, рекомендуется включать ее, когда
включена 4 или более высокая передача.
При включенном регуляторе автомобиль на спусках может
слегка увеличивать заданную скорость.
035-118 DOBLO LUM RUS 1e 21/07/14 15.36 Pagina 63

64
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Каждому смещению переключателя соответствует пони-
жение скорости примерно на 1 км/ч. Если оставить пере-
ключатель в нижнем положении, скорость движения будет
снижаться постоянно.
Отключение устройства
Устройство может быть выключено водителем следующим
образом:❒
поворотом кольца A в положение OFF;
❒
выключением двигателя;
Выключение функции
Устройство может быть выключено водителем следующим
образом:
❒
нажатием тормозной педали в процессе регулировки
устройством скорости;
❒
нажатием педали сцепления в процессе регулировки
устройством скорости;
❒
нажатием кнопки B рис. 48 в процессе регулировки
устройством скорости (для исполнений/рынков, где
предусмотрено);
❒
нажатием педали акселератора; в таком случае систе-
ма фактически не отключается, но запрос на увеличе-
ние скорости имеет преимущественное значение в от-
ношении системы. Система круиз-контроля остается в
активном состоянии без необходимости нажать кноп-
ку B - рис. 48, чтобы вернуться к предыдущим условиям

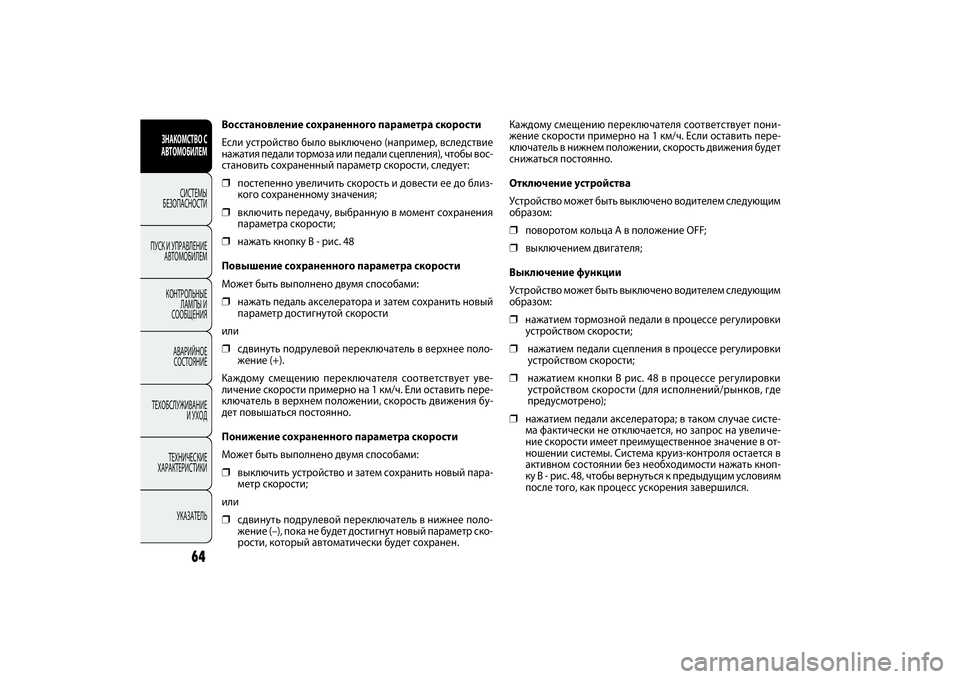

после того, как процесс ускорения завершился. Восстановление сохраненного параметра скорости
Если устройство было выключено (например, вследствие
нажатия педали тормоза или педали сцепления), чтобы вос-
становить сохраненный параметр скорости, следует:
❒
постепенно увеличить скорость и довести ее до близ-
кого сохраненному значения;
❒
включить передачу, выбранную в момент сохранения
параметра скорости;
❒
нажать кнопку B - рис. 48
Повышение сохраненного параметра скорости
Может быть выполнено двумя способами:
❒
нажать педаль акселератора и затем сохранить новый
параметр достигнутой скорости
или
❒
сдвинуть подрулевой переключатель в верхнее поло-
жение (+).
Каждому смещению переключателя соответствует уве-
личение скорости примерно на 1 км/ч. Ели оставить пере-
ключатель в верхнем положении, скорость движения бу-
дет повышаться постоянно.
Понижение сохраненного параметра скорости
Может быть выполнено двумя способами:
❒
выключить устройство и затем сохранить новый пара-
метр скорости;
или
❒
сдвинуть подрулевой переключатель в нижнее поло-
жение (–), пока не будет достигнут новый параметр ско-
рости, который автоматически будет сохранен.
035-118 DOBLO LUM RUS 1e 21/07/14 15.36 Pagina 64

65ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0055m

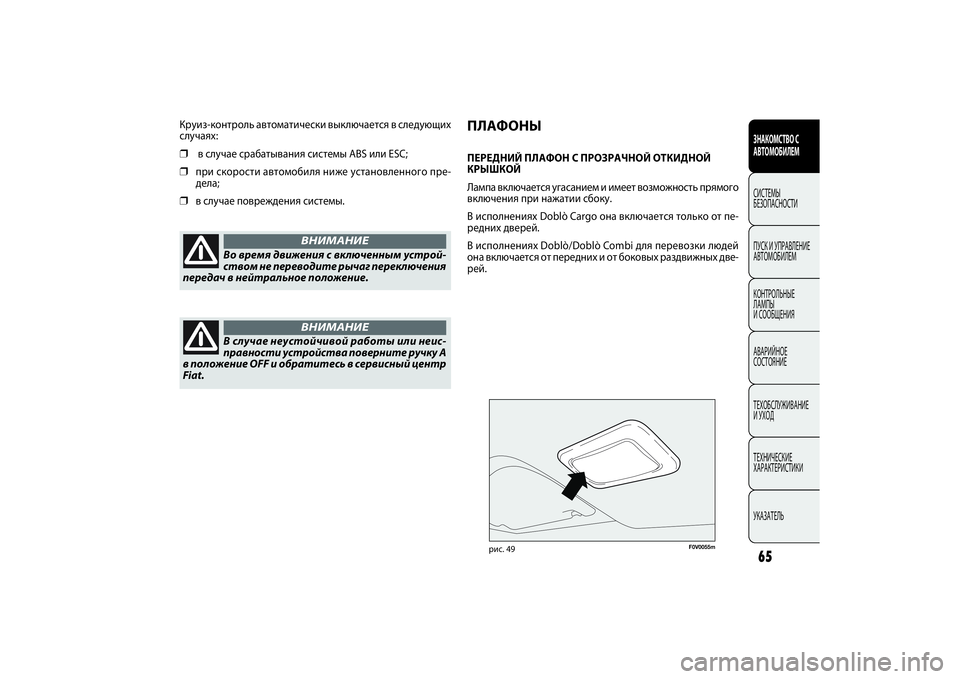

рис. 49
ПЛАФОНЫПЕРЕДНИЙ ПЛАФОН С ПРОЗРАЧНОЙ ОТКИДНОЙ
КРЫШКОЙ
Лампа включается угасанием и имеет возможность прямого
включения при нажатии сбоку.
В исполнениях Doblò Cargo она включается только от пе-
редних дверей.
В исполнениях Doblò/Doblò Combi для перевозки людей
она включается от передних и от боковых раздвижных две-
рей. Круиз-контроль автоматически выключается в следующих
случаях:
❒
в случае срабатывания системы ABS или ESС;
❒
при скорости автомобиля ниже установленного пре-
дела;
❒
в случае повреждения системы.
Во время движения с включенным устрой-
ством не переводите рычаг переключения
передач в нейтральное положение.
ВНИМАНИЕ
В случае неустойчивой работы или неис-
правности устройства поверните ручку A
в положение OFF и обратитесь в сервисный центр
Fiat.
ВНИМАНИЕ
035-118 DOBLO LUM RUS 1e 21/07/14 15.36 Pagina 65

66
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0056m

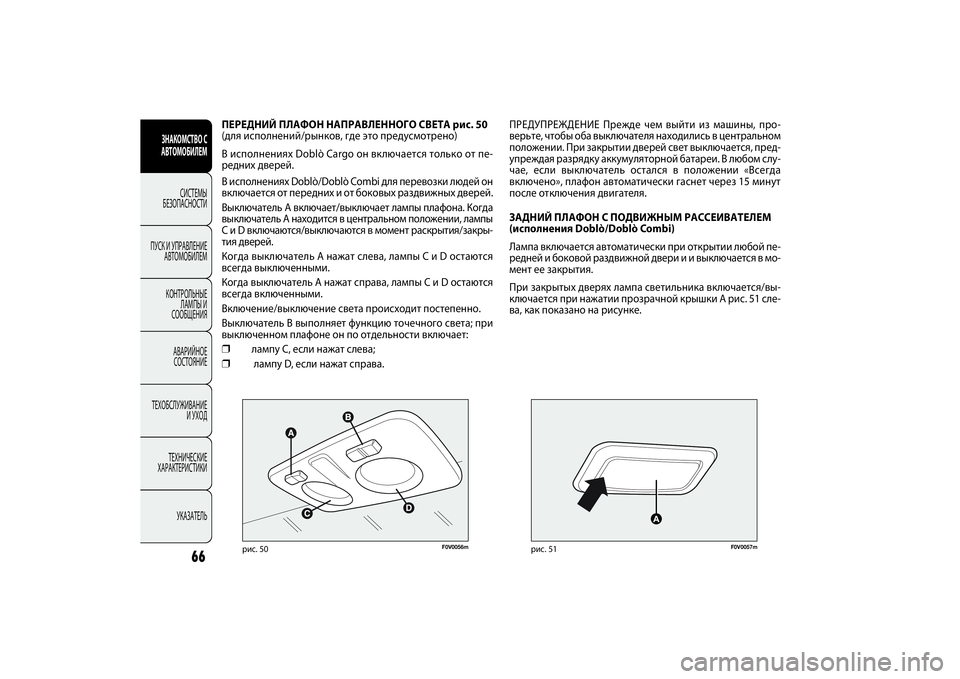

рис. 50
F0V0057m
рис. 51
ПРЕДУПРЕЖДЕНИЕ Прежде чем выйти из машины, про-
верьте, чтобы оба выключателя находились в центральном
положении. При закрытии дверей свет выключается, пред-
упреждая разрядку аккумуляторной батареи. В любом слу-
чае, если выключатель остался в положении «Всегда
включено», плафон автоматически гаснет через 15 минут
после отключения двигателя.
ЗАДНИЙ ПЛАФОН С ПОДВИЖНЫМ РАССЕИВАТЕЛЕМ
(исполнения Doblò/Doblò Combi)
Лампа включается автоматически при открытии любой пе-
редней и боковой раздвижной двери и и выключается в мо-
мент ее закрытия.
При закрытых дверях лампа светильника включается/вы-
ключается при нажатии прозрачной крышки A рис. 51 сле-
ва, как показано на рисунке. ПЕРЕДНИЙ ПЛАФОН НАПРАВЛЕННОГО СВЕТА рис. 50
(для исполнений/рынков, где это предусмотрено)
В исполнениях Doblò Cargo он включается только от пе-
редних дверей.
В исполнениях Doblò/Doblò Combi для перевозки людей он
включается от передних и от боковых раздвижных дверей.
Выключатель A включает/выключает лампы плафона. Когда
выключатель A находится в центральном положении, лампы
C и D включаются/выключаются в момент раскрытия/закры-
тия дверей.
Когда выключатель A нажат слева, лампы C и D остаются
всегда выключенными.
Когда выключатель A нажат справа, лампы C и D остаются
всегда включенными.
Включение/выключение света происходит постепенно.
Выключатель В выполняет функцию точечного света; при
выключенном плафоне он по отдельности включает:
❒
лампу C, если нажат слева;
❒
лампу D, если нажат справа.
035-118 DOBLO LUM RUS 1e 21/07/14 15.36 Pagina 66
