For å være sikker på at du ikke
overskrider maksimal tauevekt (angitt
på registreringsbeviset) må du vurdere
vekten til en fullastet tilhengeren,
inkludert tilbehør og personlig bagasje.
Respekter fartsgrensene som er
spesifikke for hvert når det gjelder biler
med tilhenger. I alle tilfeller bør den
maksimale hastigheten ikke overstige
80 km/t.
114) 115)
FORSIKTIG
114)ABS-systemet i bilen kontrollerer ikke
bremsesystemet på tilhengeren. Du må
derfor være spesielt forsiktig på glatt
underlag.
115)Du skal aldri foreta endringer i bilens
bremsesystem for å styre
tilhengerbremsen. Bremsesystemet på
tilhengeren skal være helt uavhengig av
bilens hydrauliske system.
119
Page 122 of 264

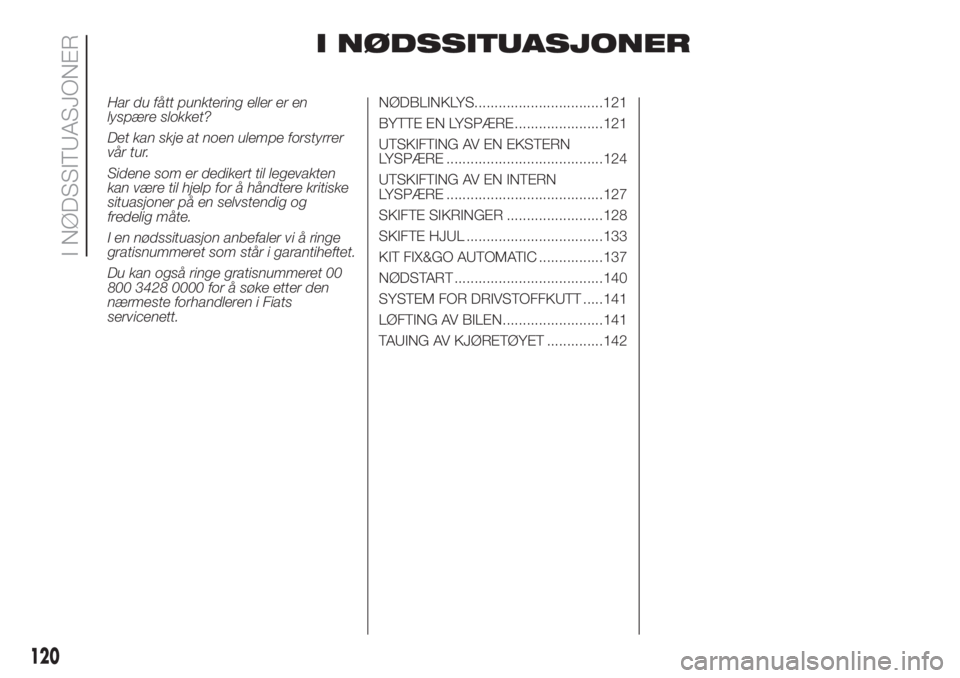

I NØDSSITUASJONER
Har du fått punktering eller er en
lyspære slokket?
Det kan skje at noen ulempe forstyrrer
vår tur.
Sidene som er dedikert til legevakten
kan være til hjelp for å håndtere kritiske
situasjoner på en selvstendig og
fredelig måte.
I en nødssituasjon anbefaler vi å ringe
gratisnummeret som står i garantiheftet.
Du kan også ringe gratisnummeret 00
800 3428 0000 for å søke etter den
nærmeste forhandleren i Fiats
servicenett.NØDBLINKLYS................................121
BYTTE EN LYSPÆRE ......................121
UTSKIFTING AV EN EKSTERN
LYSPÆRE .......................................124
UTSKIFTING AV EN INTERN
LYSPÆRE .......................................127
SKIFTE SIKRINGER ........................128
SKIFTE HJUL ..................................133
KIT FIX&GO AUTOMATIC ................137
NØDSTART .....................................140
SYSTEM FOR DRIVSTOFFKUTT .....141
LØFTING AV BILEN.........................141
TAUING AV KJØRETØYET ..............142
120
I NØDSSITUASJONER
Page 123 of 264

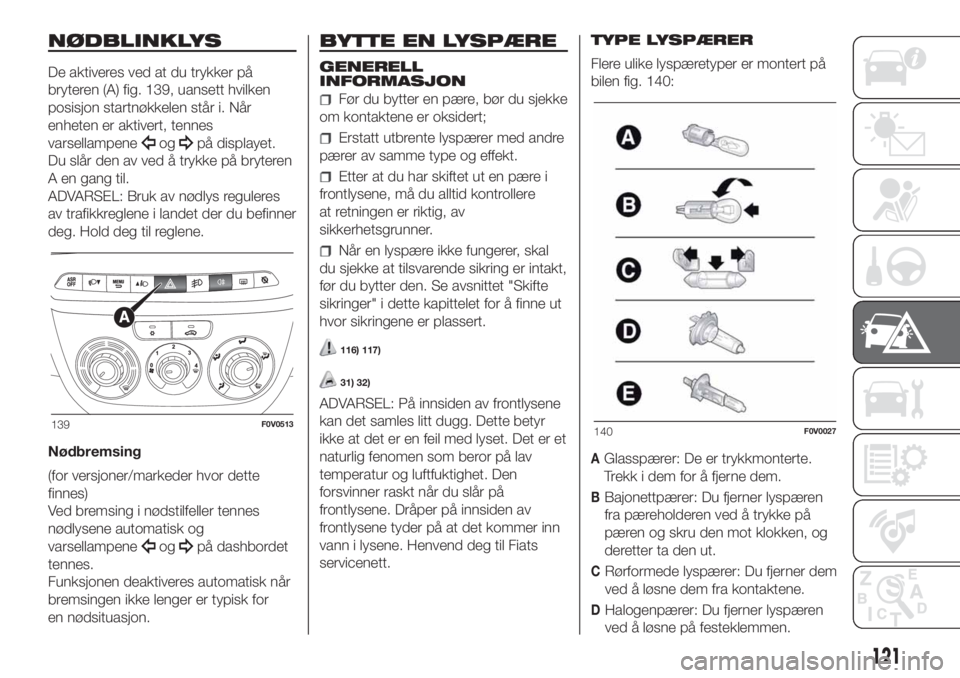

NØDBLINKLYS
De aktiveres ved at du trykker på
bryteren (A) fig. 139, uansett hvilken
posisjon startnøkkelen står i. Når
enheten er aktivert, tennes
varsellampene
ogpå displayet.
Du slår den av ved å trykke på bryteren
A en gang til.
ADVARSEL: Bruk av nødlys reguleres
av trafikkreglene i landet der du befinner
deg. Hold deg til reglene.
Nødbremsing
(for versjoner/markeder hvor dette
finnes)
Ved bremsing i nødstilfeller tennes
nødlysene automatisk og
varsellampene
ogpå dashbordet
tennes.
Funksjonen deaktiveres automatisk når
bremsingen ikke lenger er typisk for
en nødsituasjon.
BYTTE EN LYSPÆRE
GENERELL
INFORMASJON
Før du bytter en pære, bør du sjekke
om kontaktene er oksidert;
Erstatt utbrente lyspærer med andre
pærer av samme type og effekt.
Etter at du har skiftet ut en pære i
frontlysene, må du alltid kontrollere
at retningen er riktig, av
sikkerhetsgrunner.
Når en lyspære ikke fungerer, skal
du sjekke at tilsvarende sikring er intakt,
før du bytter den. Se avsnittet "Skifte
sikringer" i dette kapittelet for å finne ut
hvor sikringene er plassert.
116) 117)
31) 32)
ADVARSEL: På innsiden av frontlysene
kan det samles litt dugg. Dette betyr
ikke at det er en feil med lyset. Det er et
naturlig fenomen som beror på lav
temperatur og luftfuktighet. Den
forsvinner raskt når du slår på
frontlysene. Dråper på innsiden av
frontlysene tyder på at det kommer inn
vann i lysene. Henvend deg til Fiats
servicenett.TYPE LYSPÆRER
Flere ulike lyspæretyper er montert på
bilen fig. 140:
AGlasspærer: De er trykkmonterte.
Trekk i dem for å fjerne dem.
BBajonettpærer: Du fjerner lyspæren
fra pæreholderen ved å trykke på
pæren og skru den mot klokken, og
deretter ta den ut.
CRørformede lyspærer: Du fjerner dem
ved å løsne dem fra kontaktene.
DHalogenpærer: Du fjerner lyspæren
ved å løsne på festeklemmen.
139F0V0513140F0V0027
121
Page 124 of 264

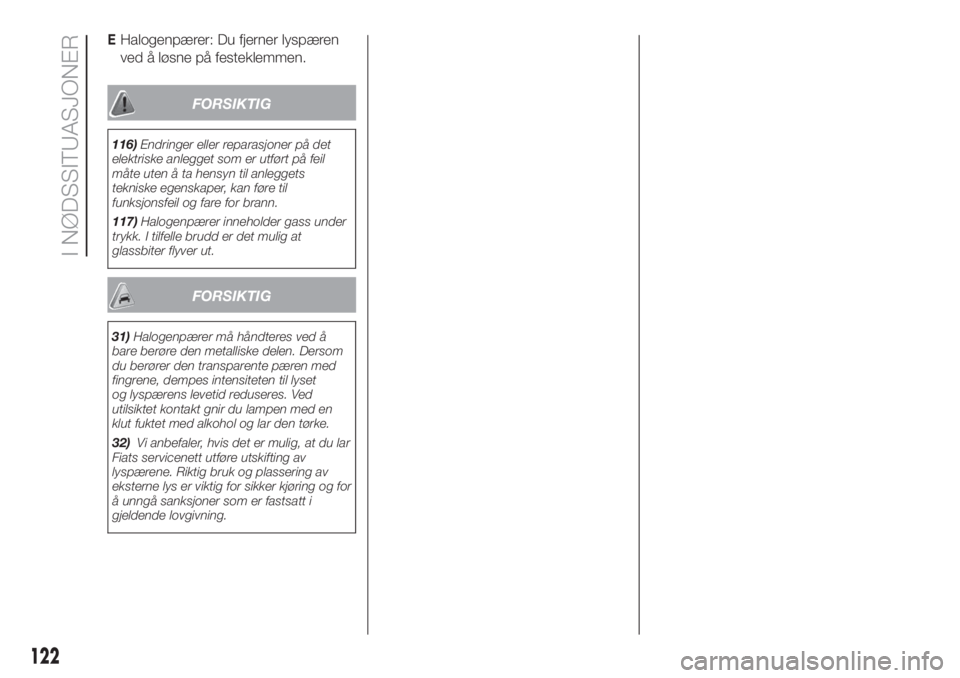

EHalogenpærer: Du fjerner lyspæren
ved å løsne på festeklemmen.
FORSIKTIG
116)Endringer eller reparasjoner på det
elektriske anlegget som er utført på feil
måte uten å ta hensyn til anleggets
tekniske egenskaper, kan føre til
funksjonsfeil og fare for brann.
117)Halogenpærer inneholder gass under
trykk. I tilfelle brudd er det mulig at
glassbiter flyver ut.
FORSIKTIG
31)Halogenpærer må håndteres ved å
bare berøre den metalliske delen. Dersom
du berører den transparente pæren med
fingrene, dempes intensiteten til lyset
og lyspærens levetid reduseres. Ved
utilsiktet kontakt gnir du lampen med en
klut fuktet med alkohol og lar den tørke.
32)Vi anbefaler, hvis det er mulig, at du lar
Fiats servicenett utføre utskifting av
lyspærene. Riktig bruk og plassering av
eksterne lys er viktig for sikker kjøring og for
å unngå sanksjoner som er fastsatt i
gjeldende lovgivning.
122
I NØDSSITUASJONER
Page 125 of 264

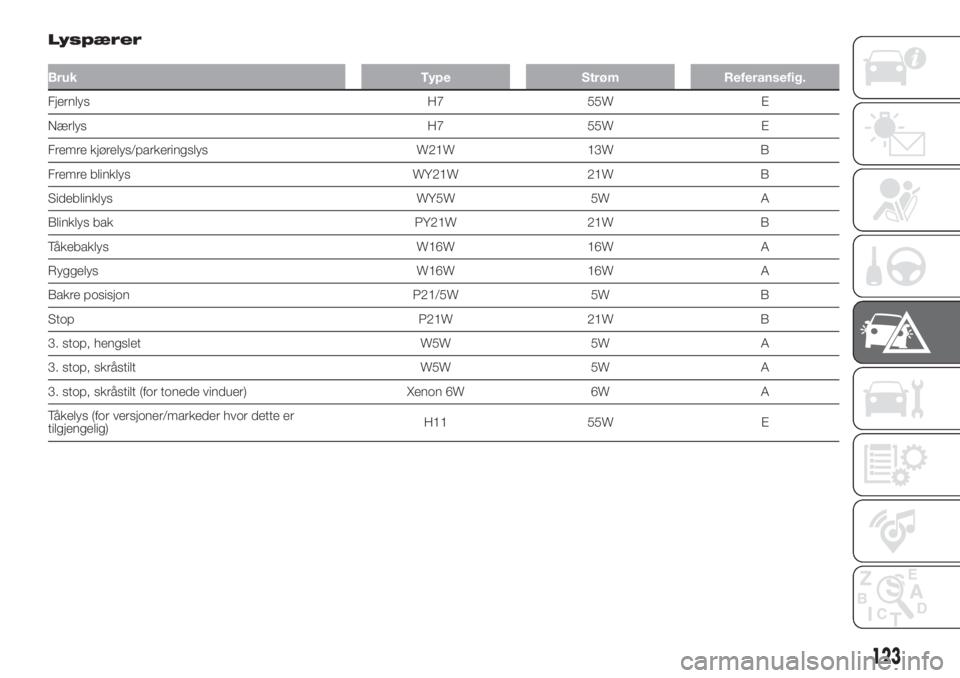

Lyspærer
Bruk Type Strøm Referansefig.
Fjernlys H7 55W E
Nærlys H7 55W E
Fremre kjørelys/parkeringslys W21W 13W B
Fremre blinklys WY21W 21W B
Sideblinklys WY5W 5W A
Blinklys bak PY21W 21W B
Tåkebaklys W16W 16W A
Ryggelys W16W 16W A
Bakre posisjon P21/5W 5W B
Stop P21W 21W B
3. stop, hengslet W5W 5W A
3. stop, skråstilt W5W 5W A
3. stop, skråstilt (for tonede vinduer) Xenon 6W 6W A
Tåkelys (for versjoner/markeder hvor dette er
tilgjengelig)H11 55W E
123
Page 126 of 264

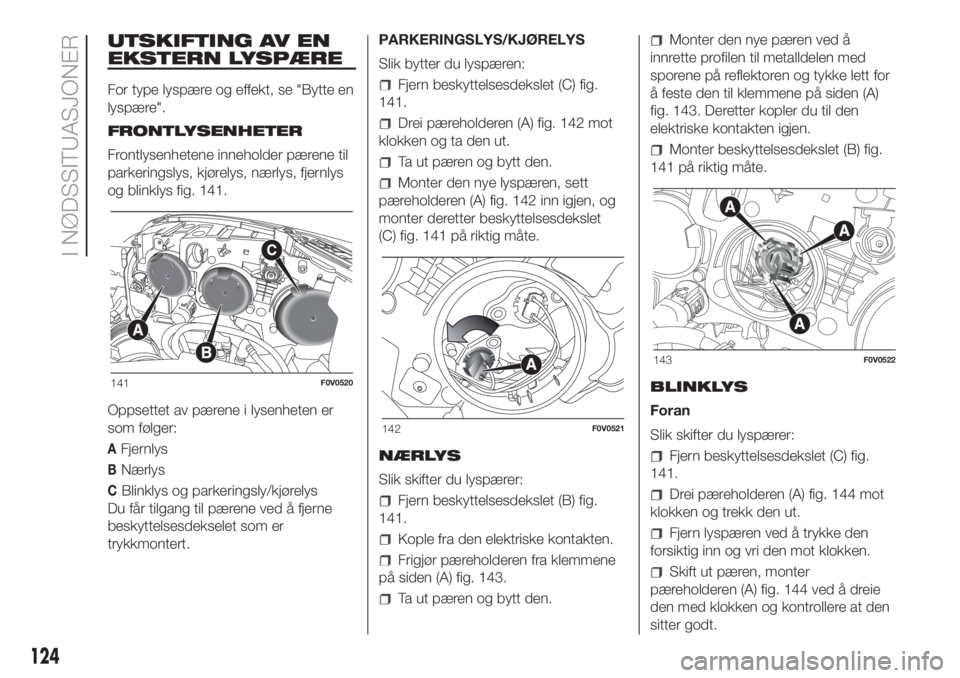

UTSKIFTING AV EN
EKSTERN LYSPÆRE
For type lyspære og effekt, se "Bytte en
lyspære".
FRONTLYSENHETER
Frontlysenhetene inneholder pærene til
parkeringslys, kjørelys, nærlys, fjernlys
og blinklys fig. 141.
Oppsettet av pærene i lysenheten er
som følger:
AFjernlys
BNærlys
CBlinklys og parkeringsly/kjørelys
Du får tilgang til pærene ved å fjerne
beskyttelsesdekselet som er
trykkmontert.PARKERINGSLYS/KJØRELYS
Slik bytter du lyspæren:
Fjern beskyttelsesdekslet (C) fig.
141.
Drei pæreholderen (A) fig. 142 mot
klokken og ta den ut.
Ta ut pæren og bytt den.
Monter den nye lyspæren, sett
pæreholderen (A) fig. 142 inn igjen, og
monter deretter beskyttelsesdekslet
(C) fig. 141 på riktig måte.
NÆRLYS
Slik skifter du lyspærer:
Fjern beskyttelsesdekslet (B) fig.
141.
Kople fra den elektriske kontakten.
Frigjør pæreholderen fra klemmene
på siden (A) fig. 143.
Ta ut pæren og bytt den.
Monter den nye pæren ved å
innrette profilen til metalldelen med
sporene på reflektoren og tykke lett for
å feste den til klemmene på siden (A)
fig. 143. Deretter kopler du til den
elektriske kontakten igjen.
Monter beskyttelsesdekslet (B) fig.
141 på riktig måte.
BLINKLYS
Foran
Slik skifter du lyspærer:
Fjern beskyttelsesdekslet (C) fig.
141.
Drei pæreholderen (A) fig. 144 mot
klokken og trekk den ut.
Fjern lyspæren ved å trykke den
forsiktig inn og vri den mot klokken.
Skift ut pæren, monter
pæreholderen (A) fig. 144 ved å dreie
den med klokken og kontrollere at den
sitter godt.
141F0V0520
142F0V0521
143F0V0522
124
I NØDSSITUASJONER
Page 127 of 264

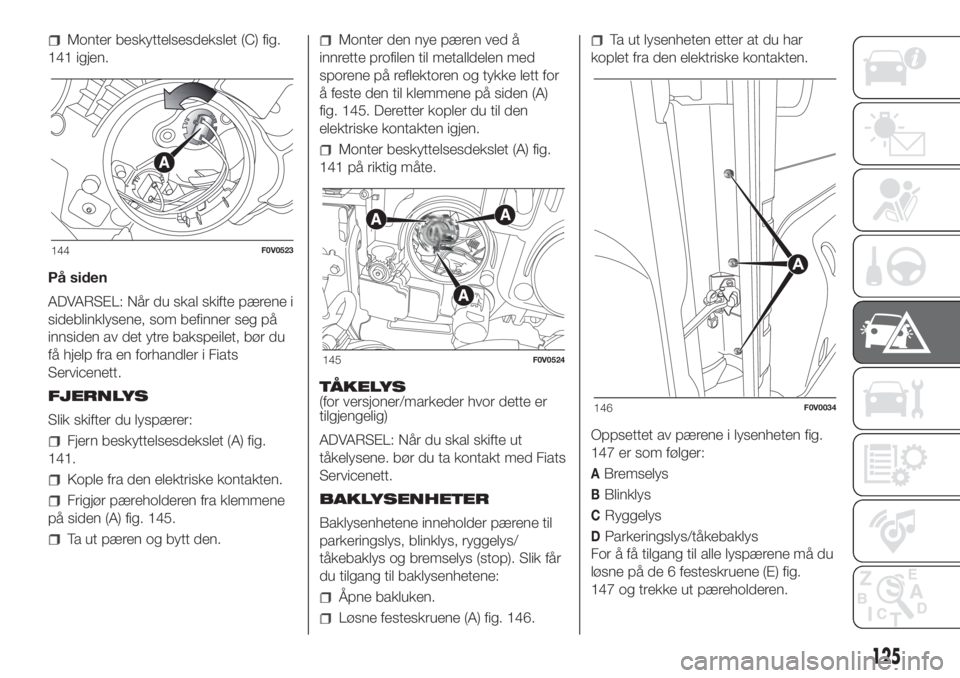

Monter beskyttelsesdekslet (C) fig.
141 igjen.
På siden
ADVARSEL: Når du skal skifte pærene i
sideblinklysene, som befinner seg på
innsiden av det ytre bakspeilet, bør du
få hjelp fra en forhandler i Fiats
Servicenett.
FJERNLYS
Slik skifter du lyspærer:
Fjern beskyttelsesdekslet (A) fig.
141.
Kople fra den elektriske kontakten.
Frigjør pæreholderen fra klemmene
på siden (A) fig. 145.
Ta ut pæren og bytt den.
Monter den nye pæren ved å
innrette profilen til metalldelen med
sporene på reflektoren og tykke lett for
å feste den til klemmene på siden (A)
fig. 145. Deretter kopler du til den
elektriske kontakten igjen.
Monter beskyttelsesdekslet (A) fig.
141 på riktig måte.
TÅKELYS
(for versjoner/markeder hvor dette er
tilgjengelig)
ADVARSEL: Når du skal skifte ut
tåkelysene. bør du ta kontakt med Fiats
Servicenett.
BAKLYSENHETER
Baklysenhetene inneholder pærene til
parkeringslys, blinklys, ryggelys/
tåkebaklys og bremselys (stop). Slik får
du tilgang til baklysenhetene:
Åpne bakluken.
Løsne festeskruene (A) fig. 146.
Ta ut lysenheten etter at du har
koplet fra den elektriske kontakten.
Oppsettet av pærene i lysenheten fig.
147 er som følger:
ABremselys
BBlinklys
CRyggelys
DParkeringslys/tåkebaklys
For å få tilgang til alle lyspærene må du
løsne på de 6 festeskruene (E) fig.
147 og trekke ut pæreholderen.
144F0V0523
145F0V0524
146F0V0034
125
Page 128 of 264

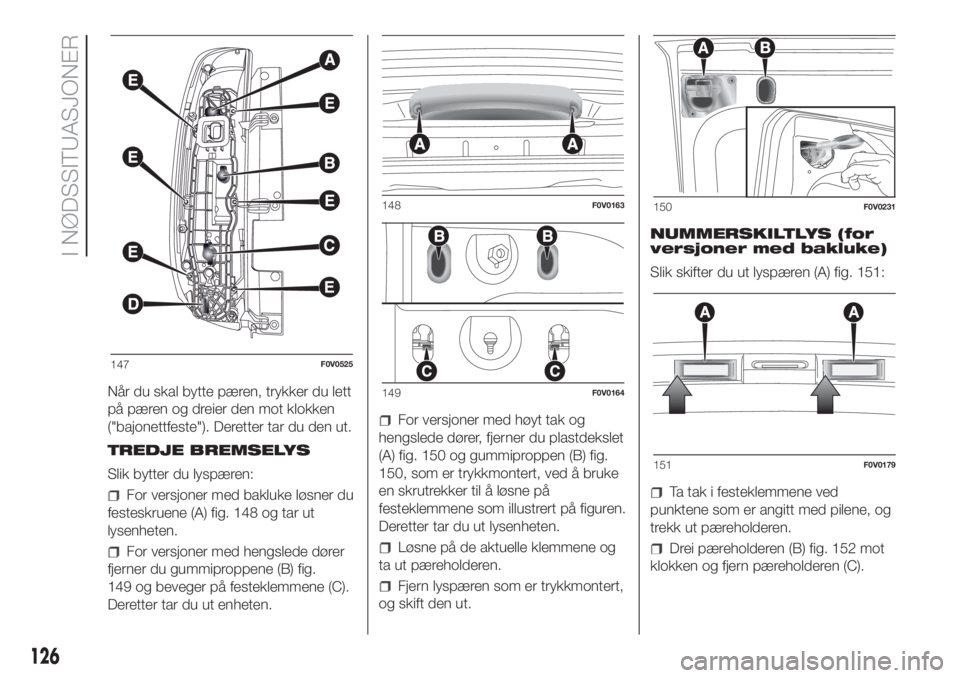

Når du skal bytte pæren, trykker du lett
på pæren og dreier den mot klokken
("bajonettfeste"). Deretter tar du den ut.
TREDJE BREMSELYS
Slik bytter du lyspæren:
For versjoner med bakluke løsner du
festeskruene (A) fig. 148 og tar ut
lysenheten.
For versjoner med hengslede dører
fjerner du gummiproppene (B) fig.
149 og beveger på festeklemmene (C).
Deretter tar du ut enheten.
For versjoner med høyt tak og
hengslede dører, fjerner du plastdekslet
(A) fig. 150 og gummiproppen (B) fig.
150, som er trykkmontert, ved å bruke
en skrutrekker til å løsne på
festeklemmene som illustrert på figuren.
Deretter tar du ut lysenheten.
Løsne på de aktuelle klemmene og
ta ut pæreholderen.
Fjern lyspæren som er trykkmontert,
og skift den ut.NUMMERSKILTLYS (for
versjoner med bakluke)
Slik skifter du ut lyspæren (A) fig. 151:
Ta tak i festeklemmene ved
punktene som er angitt med pilene, og
trekk ut pæreholderen.
Drei pæreholderen (B) fig. 152 mot
klokken og fjern pæreholderen (C).
147F0V0525
148F0V0163
149F0V0164
150F0V0231
151F0V0179
126
I NØDSSITUASJONER
Page 129 of 264

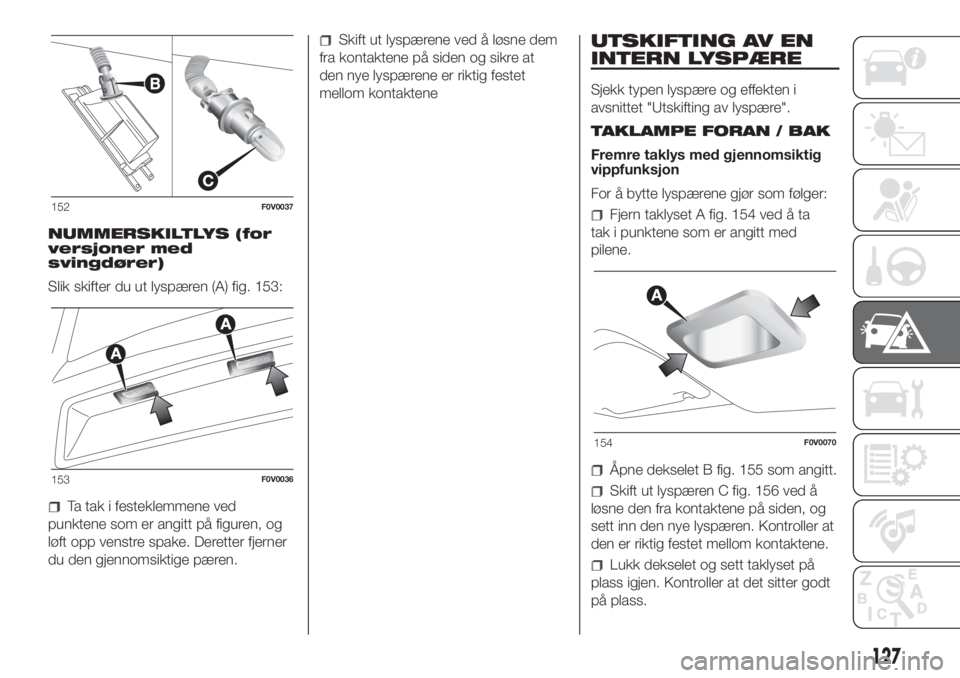

NUMMERSKILTLYS (for
versjoner med
svingdører)
Slik skifter du ut lyspæren (A) fig. 153:
Ta tak i festeklemmene ved
punktene som er angitt på figuren, og
løft opp venstre spake. Deretter fjerner
du den gjennomsiktige pæren.
Skift ut lyspærene ved å løsne dem
fra kontaktene på siden og sikre at
den nye lyspærene er riktig festet
mellom kontakteneUTSKIFTING AV EN
INTERN LYSPÆRE
Sjekk typen lyspære og effekten i
avsnittet "Utskifting av lyspære".
TAKLAMPE FORAN / BAK
Fremre taklys med gjennomsiktig
vippfunksjon
For å bytte lyspærene gjør som følger:
Fjern taklyset A fig. 154 ved å ta
tak i punktene som er angitt med
pilene.
Åpne dekselet B fig. 155 som angitt.
Skift ut lyspæren C fig. 156 ved å
løsne den fra kontaktene på siden, og
sett inn den nye lyspæren. Kontroller at
den er riktig festet mellom kontaktene.
Lukk dekselet og sett taklyset på
plass igjen. Kontroller at det sitter godt
på plass.
152F0V0037
153F0V0036
154F0V0070
127
Page 130 of 264

Taklys med spotlight (hvis
tilgjengelig)
For å bytte lyspærene gjør som følger:
Ta tak i punktene som er angitt
med pilene, og fjerne taklyset A fig.
157.
Åpne beskyttelsesdekselet B fig.
158.
Skift ut lyspærene C ved å løsne den
fra kontaktene på siden og pass på at
de nye lyspærene er riktig festet mellom
kontaktene.
Lukk dekselet B fig. 158, og sett
taklyset A fig. 157 på plass igjen.
Kontroller at det sitter godt på plass.
SKIFTE SIKRINGER
118) 119) 120)
33) 35) 36)
GENERELLE
OPPLYSNINGER
Når du skal skifte ut en sikring, bruker
du tangen fra verktøykassen eller fra Fix
& Go-vesken (for versjoner/markeder
hvor dette er tilgjengelig).
Sikringer for metananlegget
Komponentene i CNG-systemet er
beskyttet av spesielle sikringer. Ved
eventuell utskifting, henvend deg til
Fiats servicenett.
MOTORROMMETS
STYREENHET
Sikringsboksen fig. 160 er plassert til
høyre i motoren, ved siden av batteriet.
Du fjerner beskyttelseslokket (A) fig.
159 for å få tilgang til sikringene i
styreenheten ved å løsne på de to
festeskruene (B).
34)
155F0V0071
156F0V0072
157F0V0073
158F0V0074
128
I NØDSSITUASJONER
