ABBLENDLICHT
Mit Glühlampen
Zum Auswechseln der Lampe wie folgt
vorgehen:❒Die Gummischutzabdeckung B Abb.
201 entfernen.
❒Den Lampensockel A Abb. 204 aus
den seitlichen Klammern B lösen
und herausziehen.
❒Den elektrischen Stecker trennen.
❒Die neue Lampe einbauen, wobei
darauf zu achten ist, dass die Nase
am Metallteil der Lampe in die
entsprechende Aufnahme am
Scheinwerferreflektor kommt.
Eindrücken und an den seitlichen
Klammern befestigen.
❒Den elektrischen Stecker wieder
anschließen.❒Die Gummischutzabdeckung B Abb.
201 wieder aufsetzen.
FAHRTRICHTUNGSANZEIGERZum Auswechseln der Lampe wie folgt
vorgehen:❒Die Gummischutzabdeckung A Abb.
201 entfernen.
❒Den Lampensockel B Abb. 205
gegen den Uhrzeigersinn drehen.
❒Die Lampe entfernen und durch eine
neue ersetzen.
❒Die Lampe durch leichten Druck auf
den Lampenkolben und Drehung
gegen den Uhrzeigersinn
herausnehmen
(„Bajonettverschluss”).
❒Den Lampensockel B wieder
einsetzen und im Uhrzeigersinn
drehen, wobei die richtige
Befestigung zu prüfen ist.
❒Die Gummischutzabdeckung A Abb.
201 wieder aufsetzen.Seitlich
Die Lampe wie folgt auswechseln Abb.
206:❒Den Spiegel von Hand verschieben,
um zu den beiden
Befestigungsschrauben A zu
gelangen.❒Die Schrauben mit dem mitgelieferten
Kreuzschlitzschraubenzieher lösen
und die Lampenträgerbaugruppe
durch Lösen von den Haltezähnen
herausziehen.
❒Den Lampenkolben abschrauben
und die Glühlampe B durch
Herausdrehen gegen den
Uhrzeigersinn ersetzen.
204
F1A0316
205
F1A0317
206
F1A0195
217
Page 222 of 367

NEBELSCHEINWERFER
(für Versionen/Märkte, wo vorgesehen)
Zum Auswechseln der Lampe im
Nebelscheinwerfer A wie folgt vorgehen:❒Das Rad vollständig nach innen
lenken.
❒Die Schraube A lösen und die Klappe
B Abb. 207 ausbauen.
❒Auf die Klammer C Abb. 208 drücken
und den elektrischen Stecker D
abklemmen.
❒Den Lampenhalter E drehen und
entfernen.
❒Die Lampe herausziehen und durch
eine neue ersetzen.
❒Die neue Lampe wieder einbauen
und den Vorgang in Bezug auf die
Angaben für den Ausbau in
umgekehrter Reihenfolge
durchführen.
HECKLEUCHTEN
Anordnung der Lampen in den
Frontscheinwerfern Abb. 209:
Abbremslicht/Standlicht
B Standlicht
C Richtungsanzeiger
D Rückfahrlicht
E NebelrückleuchteZum Auswechseln einer Lampe wie folgt
vorgehen Abb. 210, Abb. 211:
❒Die Fondtür öffnen.
❒Die 7 Befestigungsschrauben A der
Kunststoffabdeckung lösen.
❒Die beiden Befestigungsschrauben B
herausdrehen.
❒Die Gruppe herausziehen und den
elektrischen Stecker trennen.
207
F1A0361
208
F1A0362
209
F1A0318
210
F1A0319
218
IM NOTFALL
Page 223 of 367

❒Die Schrauben C mit dem
mitgelieferten Schraubenzieher
herausdrehen und den
Lampensockel herausziehen.
❒Die Lampe D, E oder F etwas
eindrücken, gegen den Uhrzeigersinn
drehen („Bajonettverschluss”) und
dann austauschen. Die Lampen
G und H zum Ausbau nach außen
ziehen.❒Den Lampensockel wieder einsetzen
und die Schrauben C festziehen.
❒Den elektrischen Stecker wieder
einstecken, die Gruppe wieder
korrekt an der Fahrzeugkarosserie
befestigen, dann die
Befestigungsschrauben B wieder
einschrauben.
❒Die Kunststoffabdeckung wieder
einbauen und mit den 7 Schrauben A
befestigen.
Für die Versionen
Pritschenwagen und
Kabinengestell:
Die vier Schrauben H Abb. 212
herausdrehen und die Lampen
auswechseln:
I Lampe für Nebelrückleuchte
L Lampe für Rückfahrlicht
M Lampe für Standlicht
N Lampe für Bremslicht
O Lampe für Fahrtrichtungsanzeiger.
DRITTES BREMSLICHT
Zum Austauschen einer Glühlampe wie
folgt vorgehen:❒Die beiden Befestigungsschrauben A
Abb. 213 herausdrehen.
❒Die durchsichtige Abdeckung
herausziehen.
211
F1A0320
212
F1A0200
213
F1A0204
219
Page 224 of 367

❒Gegen die Rippen B Abb. 214
drücken und die Lampenhalterung
herausziehen.
❒Die eingedrückte Glühlampe
herausziehen und auswechseln.
KENNZEICHENLEUCHTEN
Zum Austauschen einer Glühlampe
wie folgt vorgehen:❒Auf die mit dem Pfeil
gekennzeichnete Stelle drücken und
die Leuchtenglasgruppe A Abb.
215 abnehmen.
❒Die Lampe aus den seitlichen
Kontakten austauschen lösen, wobei
zu prüfen ist, dass die neue Lampe
richtig zwischen diesen befestigt
wird.
❒Die mit Druck eingesetzte
Leuchtgruppe wieder einsetzen.
SEITLICHES STANDLICHT
(für Versionen/Märkte, wo vorgesehen)
Zum Austauschen einer Glühlampe
wie folgt vorgehen:❒für extra lange Kastenwagen:- Die beiden Befestigungsschrauben C
Abb. 216 herausdrehen und die Leuchte
entfernen.
- Den Lampensockel D an der hinteren
Seite der Leuchte durch Drehen um eine
Vierteldrehung entfernen.
- Die eingedrückte Glühlampe
herausziehen und auswechseln.❒für Kabinenfahrgestelle mit
Pritschenaufbau:- Den Lampensockel an der hintere Seite
der Leuchte durch Drehen um eine
Vierteldrehung entfernen.
- Die eingedrückte Glühlampe
herausziehen und auswechseln.
214
F1A0205
215
F1A0206
216
F1A0207
220
IM NOTFALL

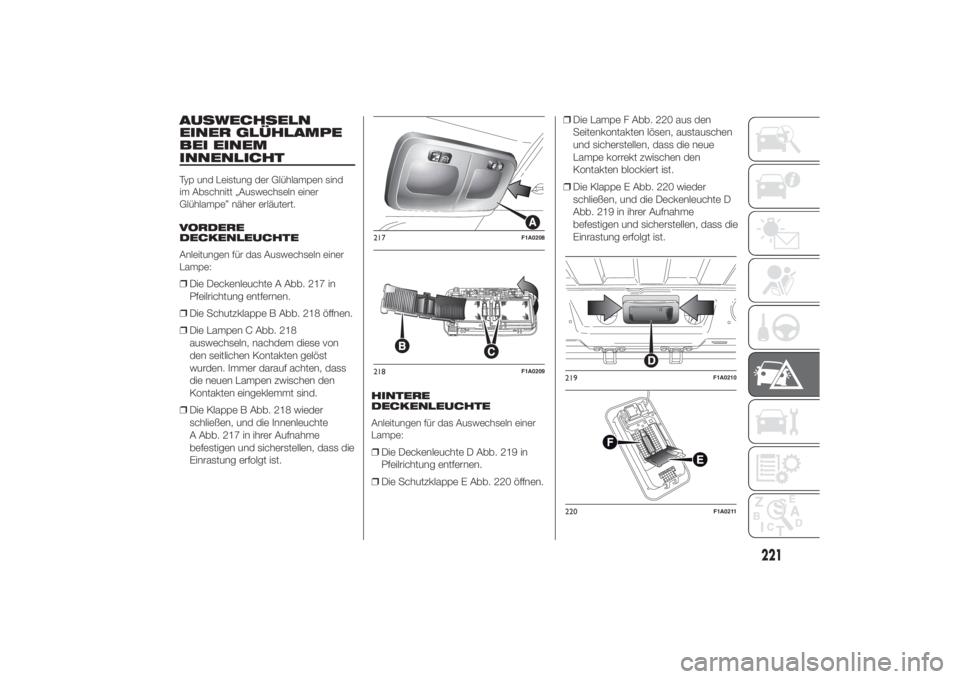

Page 225 of 367

AUSWECHSELN
EINER GLÜHLAMPE
BEI EINEM
INNENLICHTTyp und Leistung der Glühlampen sind
im Abschnitt „Auswechseln einer
Glühlampe” näher erläutert.
VORDERE
DECKENLEUCHTE
Anleitungen für das Auswechseln einer
Lampe:❒Die Deckenleuchte A Abb. 217 in
Pfeilrichtung entfernen.
❒Die Schutzklappe B Abb. 218 öffnen.
❒Die Lampen C Abb. 218
auswechseln, nachdem diese von
den seitlichen Kontakten gelöst
wurden. Immer darauf achten, dass
die neuen Lampen zwischen den
Kontakten eingeklemmt sind.
❒Die Klappe B Abb. 218 wieder
schließen, und die Innenleuchte
A Abb. 217 in ihrer Aufnahme
befestigen und sicherstellen, dass die
Einrastung erfolgt ist.
HINTERE
DECKENLEUCHTE
Anleitungen für das Auswechseln einer
Lampe:❒Die Deckenleuchte D Abb. 219 in
Pfeilrichtung entfernen.
❒Die Schutzklappe E Abb. 220 öffnen.❒Die Lampe F Abb. 220 aus den
Seitenkontakten lösen, austauschen
und sicherstellen, dass die neue
Lampe korrekt zwischen den
Kontakten blockiert ist.
❒Die Klappe E Abb. 220 wieder
schließen, und die Deckenleuchte D
Abb. 219 in ihrer Aufnahme
befestigen und sicherstellen, dass die
Einrastung erfolgt ist.217
F1A0208
218
F1A0209
219
F1A0210
220
F1A0211
221
Page 226 of 367

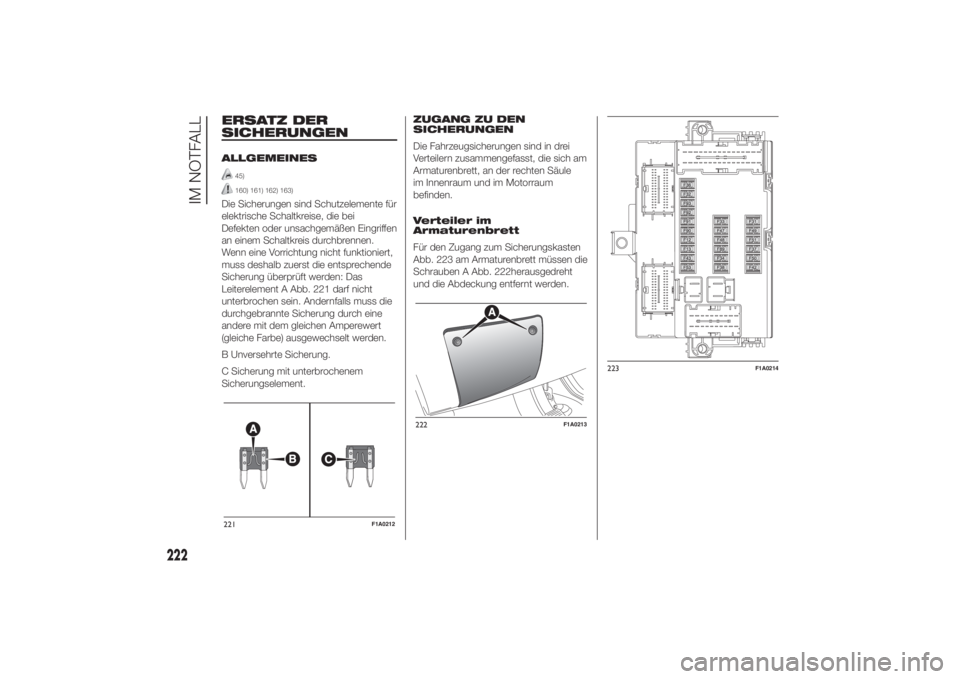

ERSATZ DER
SICHERUNGENALLGEMEINES
45)160) 161) 162) 163)
Die Sicherungen sind Schutzelemente für
elektrische Schaltkreise, die bei
Defekten oder unsachgemäßen Eingriffen
an einem Schaltkreis durchbrennen.
Wenn eine Vorrichtung nicht funktioniert,
muss deshalb zuerst die entsprechende
Sicherung überprüft werden: Das
Leiterelement A Abb. 221 darf nicht
unterbrochen sein. Andernfalls muss die
durchgebrannte Sicherung durch eine
andere mit dem gleichen Amperewert
(gleiche Farbe) ausgewechselt werden.
B Unversehrte Sicherung.
C Sicherung mit unterbrochenem
Sicherungselement.ZUGANG ZU DEN
SICHERUNGEN
Die Fahrzeugsicherungen sind in drei
Verteilern zusammengefasst, die sich am
Armaturenbrett, an der rechten Säule
im Innenraum und im Motorraum
befinden.
Verteiler im
Armaturenbrett
Für den Zugang zum Sicherungskasten
Abb. 223 am Armaturenbrett müssen die
Schrauben A Abb. 222herausgedreht
und die Abdeckung entfernt werden.221
F1A0212
222
F1A0213
223
F1A0214
222
IM NOTFALL
Page 227 of 367

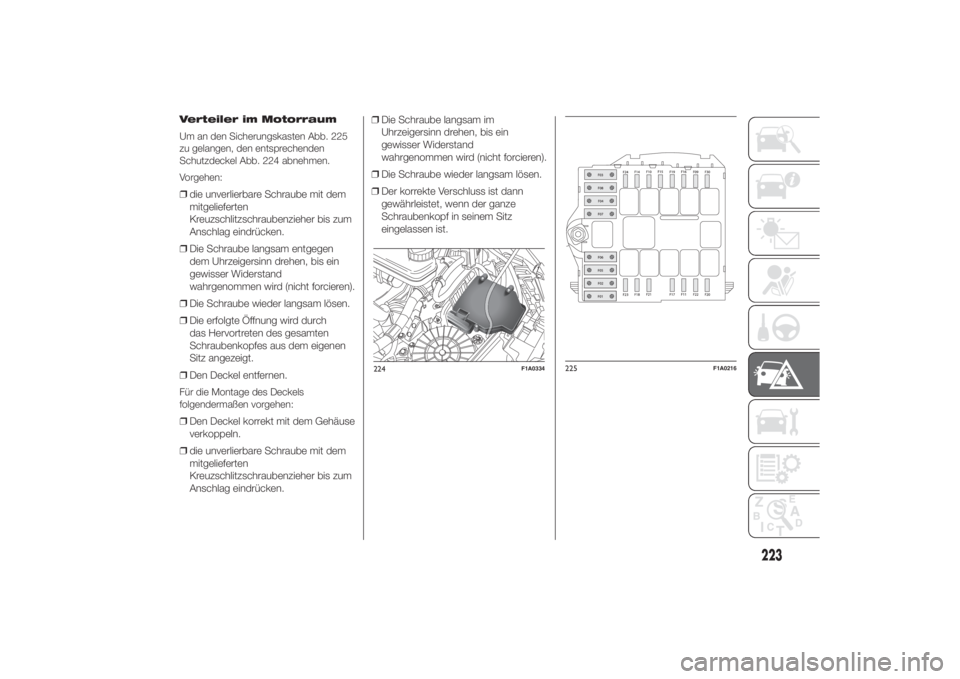

Verteiler im Motorraum
Um an den Sicherungskasten Abb. 225
zu gelangen, den entsprechenden
Schutzdeckel Abb. 224 abnehmen.
Vorgehen:❒die unverlierbare Schraube mit dem
mitgelieferten
Kreuzschlitzschraubenzieher bis zum
Anschlag eindrücken.
❒Die Schraube langsam entgegen
dem Uhrzeigersinn drehen, bis ein
gewisser Widerstand
wahrgenommen wird (nicht forcieren).
❒Die Schraube wieder langsam lösen.
❒Die erfolgte Öffnung wird durch
das Hervortreten des gesamten
Schraubenkopfes aus dem eigenen
Sitz angezeigt.
❒Den Deckel entfernen.Für die Montage des Deckels
folgendermaßen vorgehen:❒Den Deckel korrekt mit dem Gehäuse
verkoppeln.
❒die unverlierbare Schraube mit dem
mitgelieferten
Kreuzschlitzschraubenzieher bis zum
Anschlag eindrücken.❒Die Schraube langsam im
Uhrzeigersinn drehen, bis ein
gewisser Widerstand
wahrgenommen wird (nicht forcieren).
❒Die Schraube wieder langsam lösen.
❒Der korrekte Verschluss ist dann
gewährleistet, wenn der ganze
Schraubenkopf in seinem Sitz
eingelassen ist.
224
F1A0334
225
F1A0216
223
Page 228 of 367

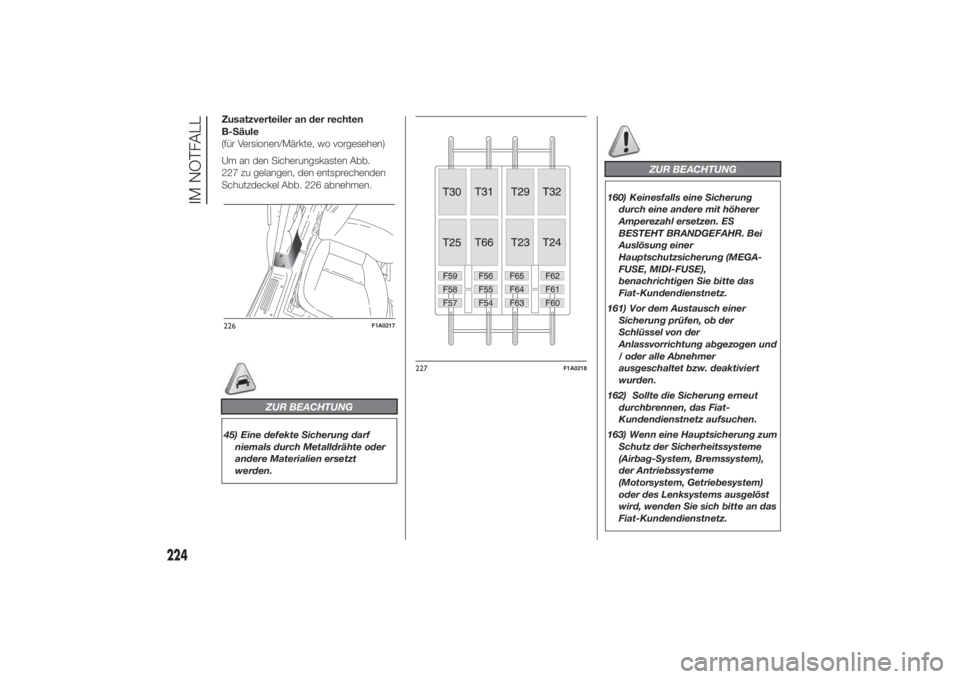

Zusatzverteiler an der rechten
B-Säule
(für Versionen/Märkte, wo vorgesehen)
Um an den Sicherungskasten Abb.
227 zu gelangen, den entsprechenden
Schutzdeckel Abb. 226 abnehmen.
ZUR BEACHTUNG
45) Eine defekte Sicherung darf
niemals durch Metalldrähte oder
andere Materialien ersetzt
werden.
ZUR BEACHTUNG
160) Keinesfalls eine Sicherung
durch eine andere mit höherer
Amperezahl ersetzen. ES
BESTEHT BRANDGEFAHR. Bei
Auslösung einer
Hauptschutzsicherung (MEGA-
FUSE, MIDI-FUSE),
benachrichtigen Sie bitte das
Fiat-Kundendienstnetz.
161) Vor dem Austausch einer
Sicherung prüfen, ob der
Schlüssel von der
Anlassvorrichtung abgezogen und
/ oder alle Abnehmer
ausgeschaltet bzw. deaktiviert
wurden.
162) Sollte die Sicherung erneut
durchbrennen, das Fiat-
Kundendienstnetz aufsuchen.
163) Wenn eine Hauptsicherung zum
Schutz der Sicherheitssysteme
(Airbag-System, Bremssystem),
der Antriebssysteme
(Motorsystem, Getriebesystem)
oder des Lenksystems ausgelöst
wird, wenden Sie sich bitte an das
Fiat-Kundendienstnetz.
226
F1A0217
227
F1A0218
224
IM NOTFALL
Page 229 of 367

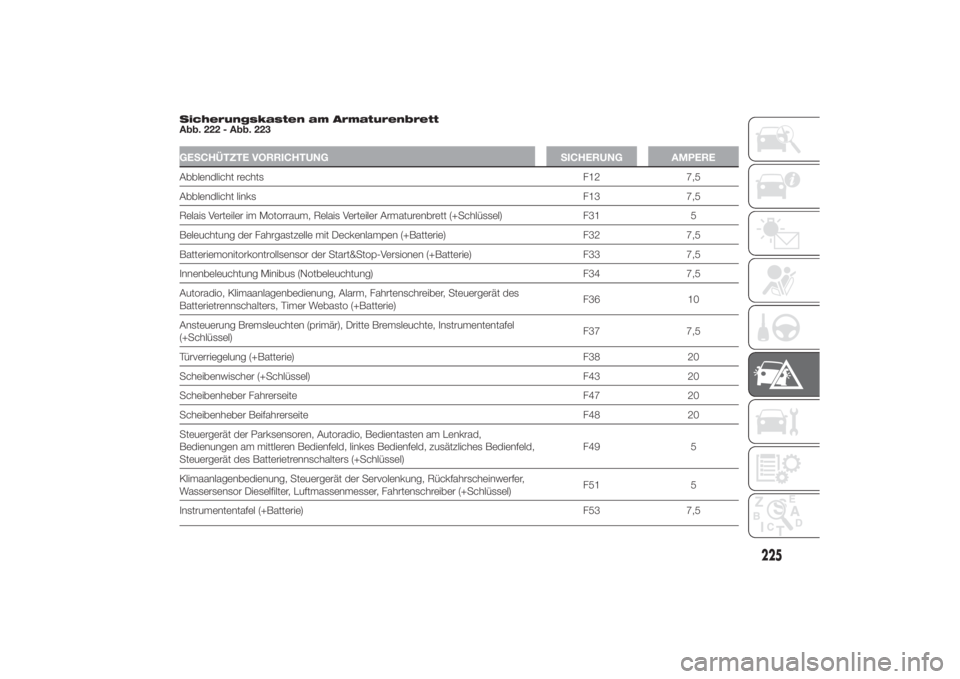

Sicherungskasten am Armaturenbrett
Abb. 222 - Abb. 223GESCHÜTZTE VORRICHTUNG SICHERUNG AMPEREAbblendlicht rechts F12 7,5
Abblendlicht links F13 7,5
Relais Verteiler im Motorraum, Relais Verteiler Armaturenbrett (+Schlüssel) F31 5
Beleuchtung der Fahrgastzelle mit Deckenlampen (+Batterie) F32 7,5
Batteriemonitorkontrollsensor der Start&Stop-Versionen (+Batterie) F33 7,5
Innenbeleuchtung Minibus (Notbeleuchtung) F34 7,5
Autoradio, Klimaanlagenbedienung, Alarm, Fahrtenschreiber, Steuergerät des
Batterietrennschalters, Timer Webasto (+Batterie)F36 10
Ansteuerung Bremsleuchten (primär), Dritte Bremsleuchte, Instrumententafel
(+Schlüssel)F37 7,5
Türverriegelung (+Batterie) F38 20
Scheibenwischer (+Schlüssel) F43 20
Scheibenheber Fahrerseite F47 20
Scheibenheber Beifahrerseite F48 20
Steuergerät der Parksensoren, Autoradio, Bedientasten am Lenkrad,
Bedienungen am mittleren Bedienfeld, linkes Bedienfeld, zusätzliches Bedienfeld,
Steuergerät des Batterietrennschalters (+Schlüssel)F49 5
Klimaanlagenbedienung, Steuergerät der Servolenkung, Rückfahrscheinwerfer,
Wassersensor Dieselfilter, Luftmassenmesser, Fahrtenschreiber (+Schlüssel)F51 5
Instrumententafel (+Batterie) F53 7,5
225
Page 230 of 367

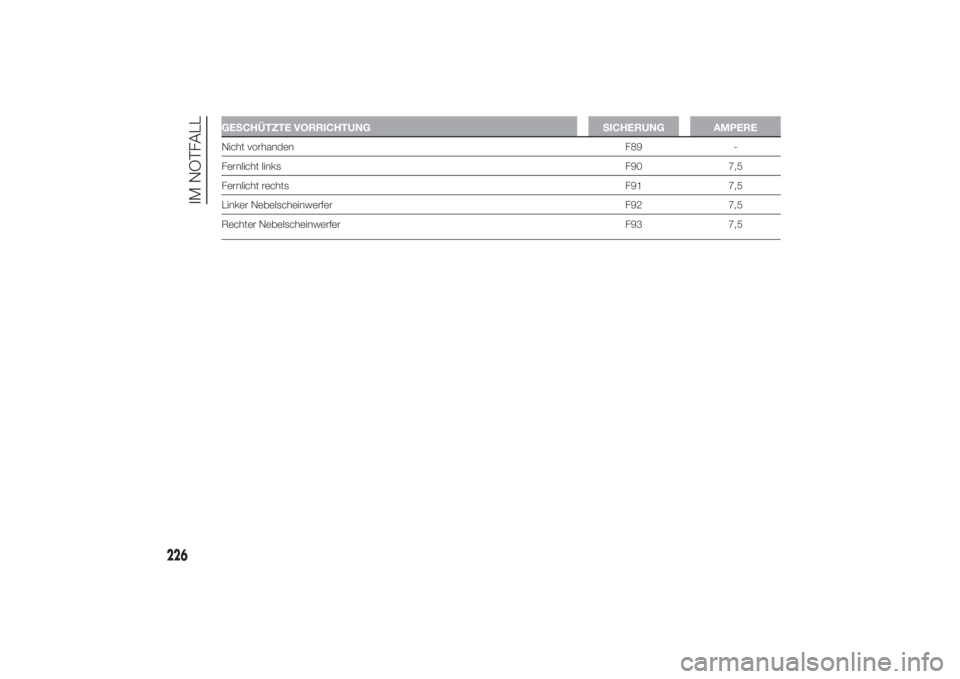

GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERENicht vorhandenF89 -
Fernlicht linksF90 7,5
Fernlicht rechtsF91 7,5
Linker Nebelscheinwerfer F92 7,5
Rechter Nebelscheinwerfer F93 7,5
226
