Page 51 of 368
47
Deaktiviranje
Ovu funkciju je moguće prekinuti tako
da ručicu zadržite povučenu pre-
ma upravljaču, sl. 62, duže od dvije
sekunde.
SENZOR AUTOMATSKIH
SVJETAL A (senzor
sumraka)
(za tržišta na kojima je u ponudi)
Ovaj senzor ovisno o postavljenoj
osjetljivosti otkriva promjene u jačini
vanjskog svjetla: što je veća osjetljivost,
to je za uključivanja vanjskih svjetala
potrebno slabije vanjsko svjetlo.
Osjetljivost senzora dnevnog svjetla se
može podesiti putem izbornika zaslona.
Aktiviranje
Okretni prsten postavite u položaj
,
sl. 63: automatsko istovremeno paljenje
pozicijskih i kratkih svjetala će ovisiti o
vanjskom svjetlu.
Deaktiviranje
Uslijed upravljanja putem senzora,
duga svjetla će se isključiti, te će se
nakon 10 sekundi ugasiti i pozicijska
svjetla.
Senzor automatskih svjetala nije spo -
soban otkriti prisutnu maglu, stoga je
u tome slučaju svjetla potrebno upaliti
ručno.
UPOZORENJE
23) Dnevna pozicijska svjetla su alternativa kratkim
svjetlima za vožnju po
danu. Ona su sukladna s
propisima država u kojima je
obavezno paljenje svjetala
tijekom dana i dozvoljena
su u državama gdje to nije
propisano. Dnevna pozicijska
svjetla ne mogu zamijeniti
kratka svjetla tijekom noćne
vožnje ili kroz tunele.
Uporaba dnevnih pozicijskih
svjetala mora biti sukladan
prometnim propisima države
kroz koju se vozite. Poštujte
zakonske propise.
24) Sustav je baziran na prepoznavanju preko
kamere. Specijalni okolni
uvjet mogu utjecati na
pravilno prepoznavanje
prometnih uvjeta. Stoga,
vozač je uvijek odgovoran
za uporabu dugog svjetla u
skladu s lokalnim propisima.
Za deaktiviranje automatske
funkcije okrenite zakretni
prsten u položaj
, sl. 58.
25) Ako se kamera previše naginje zbog promjene
opterećenja, sustav možda
privremeno neće raditi kako
bi se provela kalibracija
kamere.
Page 52 of 368
48
PRANJE STAKAL A
UKRATKO

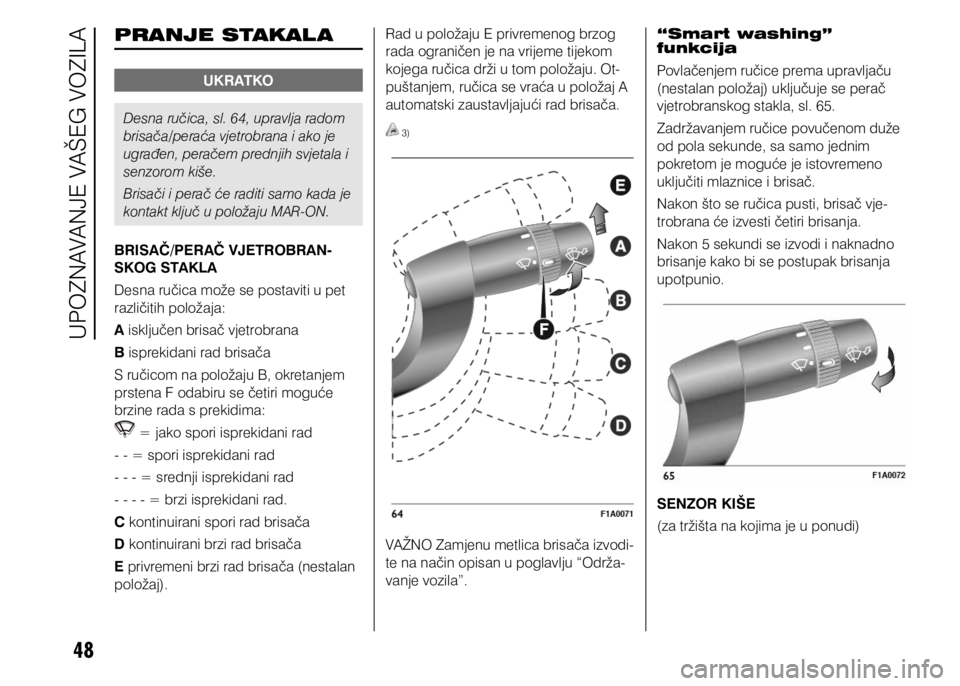

Desna ručica, sl. 64, upravlja radom
brisača/peraća vjetrobrana i ako je
ugrađen, peračem prednjih svjetala i
senzorom kiše.
Brisači i perač će raditi samo kada je
kontakt ključ u položaju MAR-ON.
BRISAČ/PERAČ VJETROBRAN -
SKOG STAKLA
Desna ručica može se postaviti u pet
različitih položaja:
A isključen brisač vjetrobrana
B isprekidani rad brisača
S ručicom na položaju B, okretanjem
prstena F odabiru se četiri moguće
brzine rada s prekidima:
= jako spori isprekidani rad
- - = spori isprekidani rad
- - - = srednji isprekidani rad
- - - - = brzi isprekidani rad.
C kontinuirani spori rad brisača
D kontinuirani brzi rad brisača
E privremeni brzi rad brisača (nestalan
položaj). Rad u položaju E privremenog brzog
rada ograničen je na vrijeme tijekom
kojega ručica drži u tom položaju. Ot
-
puštanjem, ručica se vraća u položaj A
automatski zaustavljajući rad brisača.
3)
VAŽNO Zamjenu metlica brisača izvodi -
te na način opisan u poglavlju “Održa -
vanje vozila”. “Smart washing”
funkcija
Povlačenjem ručice prema upravljaču
(nestalan položaj) uključuje se perač
vjetrobranskog stakla, sl. 65.
Zadržavanjem ručice povučenom duže
od pola sekunde, sa samo jednim
pokretom je moguće je istovremeno
uključiti mlaznice i brisač.
Nakon što se ručica pusti, brisač vje
-
trobrana će izvesti četiri brisanja.
Nakon 5 sekundi se izvodi i naknadno
brisanje kako bi se postupak brisanja
upotpunio.
SENZOR KIŠE
(za tržišta na kojima je u ponudi)
UPOZNAVANJE VAŠEG VOZILA
Page 53 of 368
49
Senzor kiše je smješten iza unutraš-
njeg osvrtnog zrcala te je u kontaktu
sa vjetrobranskim staklom sa svrhom
da automatski upravlja radom brisača
prema intenzitetu padanja kiše.
VAŽNO Održavajte čistoću stakla oko
senzora kiše.
Aktiviranje sl.64
Pomaknite desnu ručicu prema dolje za
jedan položaj (položaj B).
Aktiviranje senzora kiše signalizira se
potvrdnim pomakom brisača.
Okretanjem prstena F moguće je pove-
ćati osjetljivost senzora kiše.
Povećanje osjetljivosti kišnog senzora
je signalizirano potvrdnim pomakom
brisača.
Perač vjetrobranskog stakla je mogu-
će koristiti na normalni način i kada je
senzor kiše aktiviran, nakon čega se
ponovno uspostavlja uobičajena auto -
matska funkcija. Deaktiviranje sl.64
Pomaknite ručicu u položaj B ili okrenite
kontakt ključ u položaj OFF. Sljedećim
pokretanjem motora (kontakt ključ u
položaju ON), senzor se ne reaktivira
čak iako ručica ostane u položaju B. U
ovome slučaju, kako bi se senzor za
kišu aktivirao, ručicu morate pomaknuti
u položaj A ili C i zatim ponovno u polo
-
žaj B ili okrenite prsten za namještanje
osjetljivosti. Kada je senzor ponovno
aktiviran na ovaj način, brisač obavlja
najmanje jedan ciklus brisanja, čak i
kada je vjetrobran suh.
Senzor kiše je sposoban otkriti razliku
između dana i noći i po potrebi se
automatski tome prilagođava.
26)
PERAČI SVJETAL A ZA
VOŽNJU
(za tržišta na kojima je u ponudi)
Mlaznice za pranje farova su smješte -
ne na nosaču koji se izvlači, a koji je
smješten unutar prednjeg odbojnika,
a koje se aktiviraju kada (sa uključe-
nim kratkim svjetlima) se uključi perač
vjetrobranskog stakla.
VAŽNO Redovito provjeravajte pravilan
rad i čistoću mlaznica.
VAŽNO
3) Nikada ne koristite brisač za uklanjanje leda i snijega sa
vjetrobranskog stakla. U tim
uvjetima, brisač je izložen
prevelikim opterećenjima
što može rezultirati zaštitnim
djelovanjem što za posljedicu
može imati prekidanje
djelovanja motora na par
sekundi. Ako djelovanje
nije izvedeno obratite se
ovlaštenome servisu Fiata.
UPOZORENJE
26) Tragovi vode mogu uzrokovati neželjeni rad
brisača.
Page 54 of 368
50
TEMPOMAT -
REGUL ATOR
BRZINE
(za tržišta na kojima je u ponudi)
UKRATKO
Regulator brzine je elektronski
uređaj koji vam omogućuje vožnju
pri brzinama iznad 30 km/h po
ravnim i dugim cestama uz nekoliko
promjena (npr. autocestama) bez
pritiskanja pedale gasa. Stoga se ne
preporuča uporaba ovoga uređaja
na izvan gradskim prometnicama sa
prisutnim gustim prometom. Također
uređaj ne koristite u gradskoj vožnji.
Uključivanje uređaja
Okrenite prsten A, sl. 68 – sl. 67 u polo -
žaj ON ili
(ovisno o izvedbi).
Regulator brzine se ne može uključiti u
prvoj brzini ili u brzini za vožnju unazad.
Preporuča se korištenje regulatora
brzine u 4. ili višoj brzini.
Pri spuštanju nizbrdo sa uključenim
uređajem, brzina vozila se može pove-
ćati od one koja je memorirana.
Kada je uređaj aktiviran, na instrument
ploči se pali upozoravajući signal
,
zajedno sa upozoravajućom porukom
na zaslonu.
Memoriranje brzine
Postupite na sljedeći način:

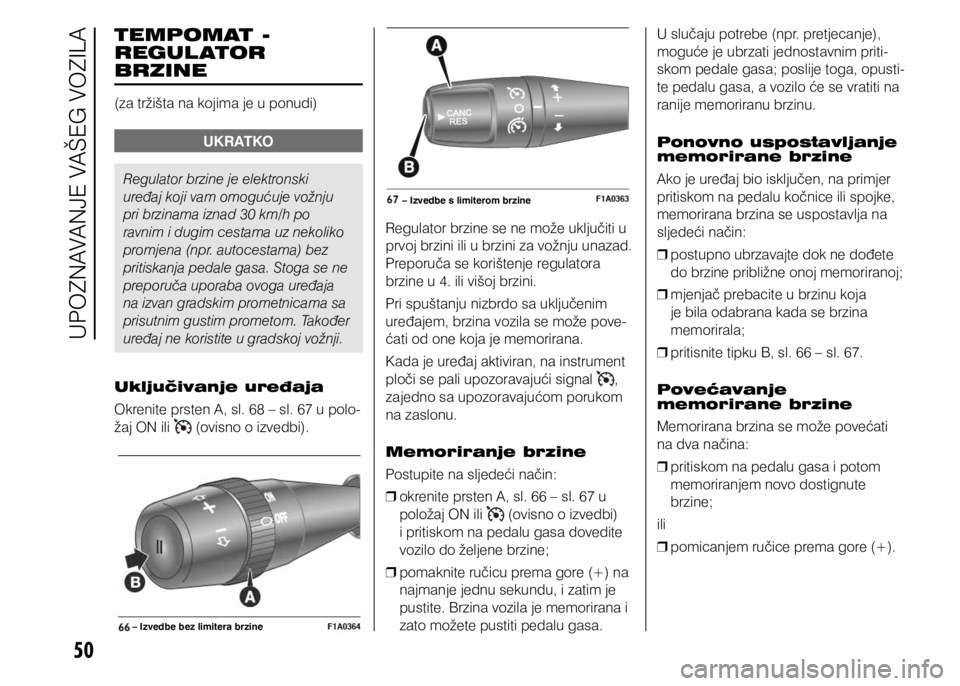

❒ okrenite prsten A, sl. 66 – sl. 67 u
položaj ON ili
(ovisno o izvedbi)
i pritiskom na pedalu gasa dovedite
vozilo do željene brzine;
❒ pomaknite ručicu prema gore (+) na
najmanje jednu sekundu, i zatim je
pustite. Brzina vozila je memorirana i
zato možete pustiti pedalu gasa.
– Izvedbe bez limitera brzine – Izvedbe s limiterom brzine
U slučaju potrebe (npr. pretjecanje),
moguće je ubrzati jednostavnim priti
-
skom pedale gasa; poslije toga, opusti -
te pedalu gasa, a vozilo će se vratiti na
ranije memoriranu brzinu.
Ponovno uspostavljanje
memorirane brzine
Ako je uređaj bio isključen, na primjer
pritiskom na pedalu kočnice ili spojke,
memorirana brzina se uspostavlja na
sljedeći način:
❒ postupno ubrzavajte dok ne dođete
do brzine približne onoj memoriranoj;
❒ mjenjač prebacite u brzinu koja
je bila odabrana kada se brzina
memorirala;
❒ pritisnite tipku B, sl. 66 – sl. 67.
Povećavanje
memorirane brzine
Memorirana brzina se može povećati
na dva načina:
❒ pritiskom na pedalu gasa i potom
memoriranjem novo dostignute
brzine;
ili
❒ pomicanjem ručice prema gore (+).
UPOZNAVANJE VAŠEG VOZILA
Page 55 of 368
51
Svakim pomakom ručice, brzina će
se povećati za otprilike 1 km/h dok se
zadržavanjem ručice u podignutom
položaju brzina kontinuirano povećava.
Smanjivanje
memorirane brzine
Memorirana brzina može biti smanjena
na dva načina:
❒ isključivanjem uređaja i nakon toga
memoriranjem nove brzine;
ili
❒ pomicanjem ručice prema dolje (-)
sve dok se ne dosegne nova brzina,
koja će se i automatski memorirati.
Svakim pomakom ručice, brzina će se
sniziti za otprilike 1 km/h dok se zadr -
žavanjem ručice u spuštenom položaju
brzina kontinuirano snižava.
Isključivanje uređaja
Uređaj se može isključiti u jednome od
sljedećih slučajeva:
❒ okretanjem prstena A u položaj OFF
ili O (ovisno o izvedbi).
❒ gašenjem motora; Deaktiviranje funkcije
Uređaj se može isključiti u jednome od
sljedećih slučajeva:
❒ okretanjem prstena A u položaj OFF
ili O (ovisno o izvedbi);
❒ pritiskom na tipku B, sa simbolom II
i simbolom CANC/RES, sustav će se
privremeno deaktivirati;
❒ gašenjem motora;
❒ pritiskom na pedalu kočnice ili
uključivanjem ručne kočnice;
❒ pritiskom na pedalu spojke;
❒ promjenom stupnja prijenosa/
brzine u sekvencijalno načinu rada
automatskog mjenjača;
❒ ako brzina vozila padne ispod
postavljene granice;
❒ pritiskom na pedalu gasa; u ovome
slučaju uređaj nije u stvari isključen
već ubrzavanje ima prioritet. Pri tome
je regulator brzine i dalje aktivan,
te nije potrebno pritisnuti CANC/
RES kako bi se ponovno uspostavilo
prethodno stanje koje je prethodilo
ubrzanju.
Regulator brzine se automatski isklju -
čuje u sljedećim slučajevima:
❒ aktivira se ABS ili ESP sustav;
❒ u slučaju kvara na sustavu.
27) 28)
LIMITER BRZINE
Ovaj uređaj omogućuje ograničenje
brzine vozila na vrijednosti koje postavi
vozač.
Maksimalna brzina može se namjestiti
dok vozilo miruje ili se kreće. Minimalna
granična brzina koja se može postaviti
je 30 km/h.
Kada je uređaj aktivan, brzina automo -
bila ovisi o pritisku pedale gasa, dok
se ne dosegne programirana granična
brzina (pogledajte ”Programiranje
granične brzine”).
Po potrebi (u slučaju pretjecanja)
postavljena granična brzina može se
prijeći pritiskom pedale gasa do kraja.
Postepenim popuštanjem pedale gasa
funkcija će biti reaktivirana čim brzina
vozila padne ispod granične brzine.
Page 56 of 368
52
Uključivanje uređaja
Za aktiviranje uređaja, okrenite prsten
A, sl. 8 u položaj
.
Aktiviranje uređaja prikazano je
paljenjem signala upozorenja
na
instrument ploči i u nekim izvedbama
porukom na zaslonu sa zadnjom pro -
gramiranom brzinom
Programiranje granične
brzine
Granična brzina može se programirati
bez potrebe aktiviranja uređaja.
Za spremanje brzine, više od prikaza -
ne, pomaknite ručicu A prema gore
(+). Svaki pomak ručice odgovara
povećanju brzine od otprilike 1 km/h,
dok će se držanjem ručice u gornjem
položaju brzina povećavati u koracima
od 5 km/h.
Za spremanje brzine, niže od prikaza -
ne, pomaknite ručicu A prema dolje (-).
Svaki pomak ručice odgovara smanje -
nju brzine od otprilike 1 km/h, dok će
se držanjem ručice u donjem položaju
brzina smanjivati u koracima od 5 km/h.
Aktiviranje/deaktiviranje
uređaja
Za aktiviranje/deaktiviranje uređaja
pritisnite tipku CANC/RES.
Aktiviranje uređaja prikazano je
paljenjem signala upozorenja
na
instrument ploči.
Deaktiviranje funkcije je umjesto toga
prikazano simbolom
na zaslonu.
Prelazak programiranje
brzine
Pritiskom pedale gasa do kraja progra -
mirana brzina se može prijeći iako je
uređaj aktivan.
VAŽNO Nakon vožnje može se uočiti
blago otvrdnjavanje pritiska pedale
gasa. Na ovaj način se vozaču signali -
zira da se sustav deaktivira. Kada pritiskom pedale gasa do kraja
prijeđe programirana brzina normalno
je da će te osjetiti veći otpor u samoj
pedali.
U ovom slučaju uređaj je privremeno
deaktiviran i na zaslonu trepće progra
-
mirana brzina.
Smanjenje brzine vožnje ispod pro-
gramirane vrijednosti automatski se
reaktivira uređaj.
VAŽNO S deaktiviranim uređajem,
maksimalna brzina vozila se doseže
prije kraja vožnje uz jači otpor.
Treptanje programirane
brzine
Programirana brzina trepće u slijede -
ćim slučajevima:
❒ kada je do kraja pritisnuta pedala
gasa i brzina vozila je prešla
programiranu brzinu;
❒ kada uređaj ne može smanjiti brzinu
vozila zbog nagiba ceste;
❒ u slučaju naglog ubrzavanja.
UPOZNAVANJE VAŠEG VOZILA
Page 57 of 368
53
STROPNA SVJETL A
PREDNJA STROPNA
SVJETL A SA LEĆOM
Stropna svjetla se pale/gase putem pre-
kidača A, sl. 69. Kada je prekidač A u
srednjem položaju svjetla C i D se pale/
gase prilikom otvaranja/zatvaranja pred-
njih vrata. Kada je prekidač A u lijevom
položaju svjetla C i D su uvijek ugašena.
Kada je prekidač A u desnom položaju
svjetla C i D su stalno upaljena.
Deaktiviranje uređaja
Za deaktiviranje uređaja, okrenite
prsten A u položaj
O.
Deaktiviranje uređaja prikazano je
gašenjem signala upozorenja
na
instrument ploči i nekim izvedbama
poruke i simbola
na zaslonu.
Automatsko
deaktiviranje uređaja
Uređaj se automatski deaktivira u slu -
čaju pogreške u sustavu.
UPOZORENJE
27) Kada putujete sa uključenim regulatorom brzine, ne
pomičite ručicu mjenjača u
neutralni položaj.
28) Ako uređaj ne radi ispravno ili se pokvario, pomaknite
prsten A u položaj O i
obratite se ovlaštenom
servisu Fiata, nakon što
ste provjerili ispravnost
osigurača.
Paljenje/gašenje stropnog svjetla se
izvodi postepeno.
Prekidačem B se uključuje usmjereno
svjetlo, kada je stropno svjetlo ugaše -
no, te pojedinačno uključuje:
❒ svijetlo C ako je prekidač pritisnut u
lijevo;
❒ svijetlo D ako je prekidač pritisnut u
desno. VAŽNO Prije izlaska iz vozila, provje
-
rite su oba prekidača u središnjem
položaju; zatvaranjem vrata gase se
svjetla kako bi se izbjeglo pražnjenje
akumulatora.
U svakome slučaju, ako je prekidač
ostavljen u položaju ON, svjetla se
automatski gase nakon 15
minuta, nakon što se ugasi motor.
Trajanje upaljenosti
stropnog svjetla
U određenim izvedbama vozila, kako
bi se olakšao ulazak/izlazak iz vozila
u uvjetima smanjenog osvjetljenja,
omogućena su dva različita načina
uključivanja stropnog svjetla.
TRAJANJE UPALJENIH SVJETALA
PRILIKOM ULASKA U VOZILO
Svjetla se pale na sljedeći način:
❒ u trajanju od 10 sekundi prilikom
otključavanja prednjih vrata;
❒ u trajanju od 3 minute prilikom
otvaranja bočnih vrata;
❒ u trajanju od 10 sekundi prilikom
zatvaranja vrata.
Ovaj interval se prekida prilikom okreta -
nja kontakt ključa u položaj MAR-ON.
TRAJANJE UPALJENIH SVJETALA
PRILIKOM IZLASKA IZ VOZILA
Page 58 of 368
54
Nakon što se kontakt ključ izvadi iz
kontakt brave, stropna svjetla se pale
na sljedeći način:
❒ u trajanju od 10 sekundi, unutar 2
minute nakon gašenja motora;
❒ u trajanju od 3 minute, kada se
otvore jedna od bočnih vrata;
❒ u trajanju od 10 sekundi, kada se
zatvore jedna od vrata.
Trajanje upaljenih svjetala se automat -
ski prekida prilikom zaključavanja vrata.
STROPNO SVJETLO U
TERETNOM PROSTORU
Svjetlo je smješteno iznad stražnjih
vrata. Za paljenje navedenog stropnog
svjetla pritisnite leću kako je prikazano
na slici 70.BOČNO STROPNO
SVJETLO U TERETNOM
PROSTORU
(za tržišta na kojima je u ponudi)
Za paljenje navedenog stropnog svjetla
pritisnite leću kako je prikazano na slici
71.
STROPNO SVJETLO
KOJE SE MOŽE
KORISTITI I KAO RUČNA
SVJETILJKA
(za tržišta na kojima je u ponudi)
Ovo stropno svjetlo se može koristiti
kao ugrađeno stropno svjetlo i kao
ručna električna svjetiljka.
Kada je svjetlo postavljeno u svoje
ležište, sl. 72 izvodi se automatsko
punjenje baterije.
Kada je vozilo zaustavljeno i kada je
kontakt ključ okrenut u STOP ili kada se
izvadi, baterija se puni do maksimalno
15 minuta.
PREKIDAČI
SVJETL A UPOZORENJA
Svjetla se uključuju pritiskom na pre-
kidač A, sl. 73, bez obzira na položaj
kontakt ključa.
UPOZNAVANJE VAŠEG VOZILA
Page 59 of 368
55
Prekidač će po uključivanju treptati
zajedno sa upozoravajućim signalima
i na instrument ploči. Ponovnim
pritiskom na prekidač A isključuju se
svjetla upozorenja.
VAŽNO Upotreba svjetla upozorenja je
propisana prometnim propisima dotič-
ne zemlje u kojoj se vozite. Obavezno
se pridržavajte se tih propisa.
Kočenje u nuždi
(za tržišta na kojima je u ponudi)
U slučaju kočenja u nuždi svjetla upo -
zorenja se pale automatski kao i signali
upozorenja i na instrument ploči.
Ova funkcija se automatski isključuje
kada se promijeni priroda kočenja. Ova
funkcija je sukladna trenutno važećim
propisima.
PREDNJA SVJETL A ZA
MAGLU
(za tržišta na kojima je u ponudi)
Pritisnite tipku
, sl. 74 za uključivanje
ovih svjetala. Za paljenje ovih svjetala
potrebno je imati uključena pozicijska
svjetla. Na instrument ploči se pali
signal upozorenja
.
Za isključivanje ovih svjetala ponovno
pritisnite prekidač. Upotreba svjetla za maglu je propisana
prometnim propisima dotične zemlje u
kojoj se vozite. Obavezno se pridržavaj-
te tih propisa.
STRAŽNJ E SVJETLO ZA
MAGLU
Pritisnite tipku
, sl. 75, kako bi se
uključila ova svjetla potrebno je imati
uključena kratka svjetla ili prednja
svjetla za maglu (gdje je opremljeno).
Na instrument ploči se pali signal
upozorenja
. Ponovno pritisnite tipku
da bi isključili ova svjetla ili isključite
kratka svjetla i/ili prednja svjetla za
maglu (gdje je opremljeno). Upotreba
stražnjeg svjetla za maglu je propisana
prometnim propisima dotične zemlje u
kojoj se vozite. Obavezno se pridržavaj-
te tih propisa. PARKIRNA SVJETL A
Ova svjetla se pale isključivo kada
je kontakt ključ u položaju STOP ili
izvađen, pomicanjem prstena na lijevoj
ručici u položaj
O i nakon toga u polo -
žaj
ili . Na instrument ploči pali
se signal upozorenja
.
GRIJAČ STRAŽNJEG
STAKL A
(za tržišta na kojima je u ponudi)
Za uključivanje ove funkcije pritisnite
tipku A, sl. 76. Ova funkcija se automat -
ski isključuje otprilike nakon 20 minuta.
Page 60 of 368
56
FUNKCIJA ODSPAJANJA
AKUMUL ATORA
(za tržišta na kojima je u ponudi)
Funkcija odspajanja akumulatora je
omogućena s kontakt ključem u polo-
žaju BATT, kako je prikazano na pločici
u prostoru koji je prikazan na slici 77. Za okretanje kontakt ključa u položaj
BATT, pritisnite tipku A (crveno) sl. 78.
Akumulator će biti odspojen, prekida
-
njem kabela uzemljenja, otprilike 45
sekundi nakon što se ključ prebaci u
položaj BATT.
Ovo vrijeme od 45 sekundi je potrebno:
❒ kako bi se vozaču omogućilo da
izađe iz vozila i zaključa vrata
koristeći daljinski upravljač;
❒ kako bi se zajamčilo da su odspojeni
svi električki sustavi vozila.
Uz odspojeni akumulator, pristup vozilu
će biti moguć samo otključavanjem
vrata vozača s mehaničkim ključem. Za ponovno spajanje akumulatora,
ubacite kontakt ključ u kontakt bravu i
okrenite ga u položaj MAR-ON. Nakon
toga motor se može normalno
pokrenuti.
Ako je akumulator bio odspojen,
možda će biti potrebno namjestiti neke
električke uređaje (npr. sat, datum, itd.).
SREDIŠNJE
ZAKLJUČAVANJE
Za istovremeno zaključavanje svih
vrata, pritisnite tipku A, sl. 79 koja je
smještena na središnjoj konzoli, bez
obzira na položaj kontakt ključa.
Kada se vrata zaključaju upali se LED
indikator na tipki.
Kontrolna obloga na vratima sadrži tip -
ku D, sl. 80 za neovisno zaključavanje/
otključavanje teretnog prostora.
UPOZNAVANJE VAŠEG VOZILA
