Page 61 of 368
57
PREKIDAČ DOVODA
GORIVA
Vozilo je opremljeno sa sigurnosnim
prekidačem koji u slučaju sudara
prekida dovod goriva i time uzrokuje
gašenje motora. Kada se inercijski prekidač aktivira,
napajanje gorivom se prekida te se
uključuju svjetla upozorenja
i pozicijska svjetla, svjetla kabine uz
otpuštanje svih vrata i prikazom poruke
na zaslonu; za isključivanje pritisnite
tipku A. U nekim izvedbama, vozilo
je također opremljeno sa dodatnim
sigurnosnim prekidačem koji u slučaju
sudara prekida električko napajanje.
Ova dva sigurnosna uređaja stoga
sprječavaju nastanak opasnog istje
-
canja goriva koje bi se moglo dogoditi
uslijed prekidanja instalacije te iskrenje
ili električno pražnjenje koje bi moglo
nastati uslijed oštećenja ili kvara na
električnim uređajima u slučaju sudara.
29) 30)
VAŽNO Nakon sudara, sjetite se
izvaditi kontakt ključ iz brave kako bi
se onemogućilo pražnjenje akumula-
tora. Ako nakon sudara utvrdite da ne
istječe gorivo ili da nema oštećenja na
električnim uređajima (npr. svjetlima) te
je pri tome moguće ponovno pokrenuti
motor, ponovno uključite dovod goriva. Ponovno uključivanje
dovoda goriva

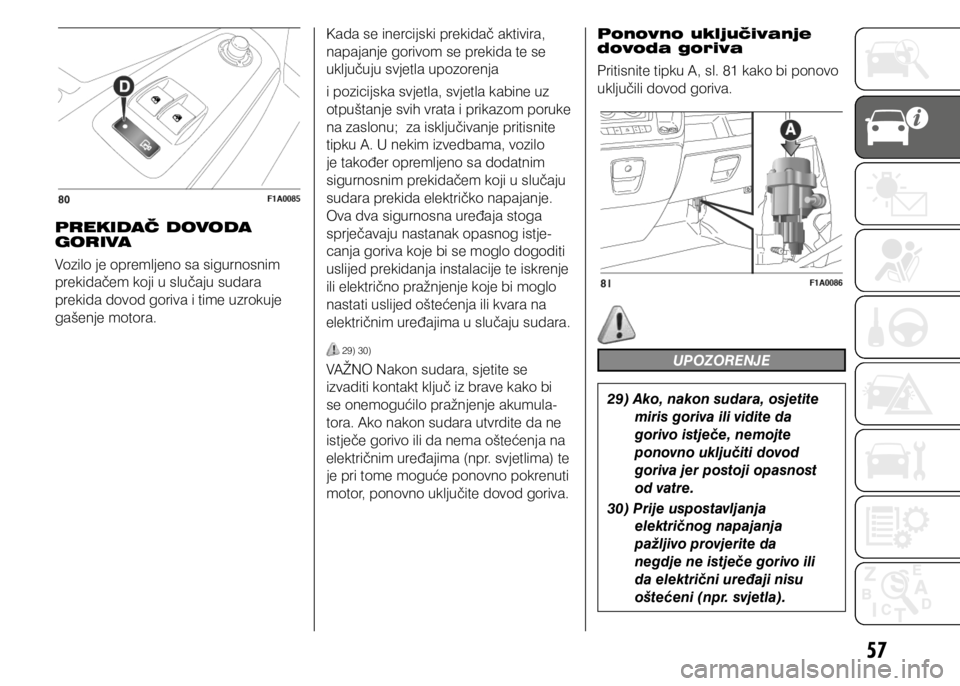

Pritisnite tipku A, sl. 81 kako bi ponovo
uključili dovod goriva.UPOZORENJE
29) Ako, nakon sudara, osjetite
miris goriva ili vidite da
gorivo istječe, nemojte
ponovno uključiti dovod
goriva jer postoji opasnost
od vatre.
30) Prije uspostavljanja električnog napajanja
pažljivo provjerite da
negdje ne istječe gorivo ili
da električni uređaji nisu
oštećeni (npr. svjetla).
Page 62 of 368
58
UNUTRAŠNJA
OPREMA
GORNJI PRETINAC
- PRETINAC SA
HL AĐENJEM/
GRIJANJEM
(za tržišta na kojima je u ponudi)

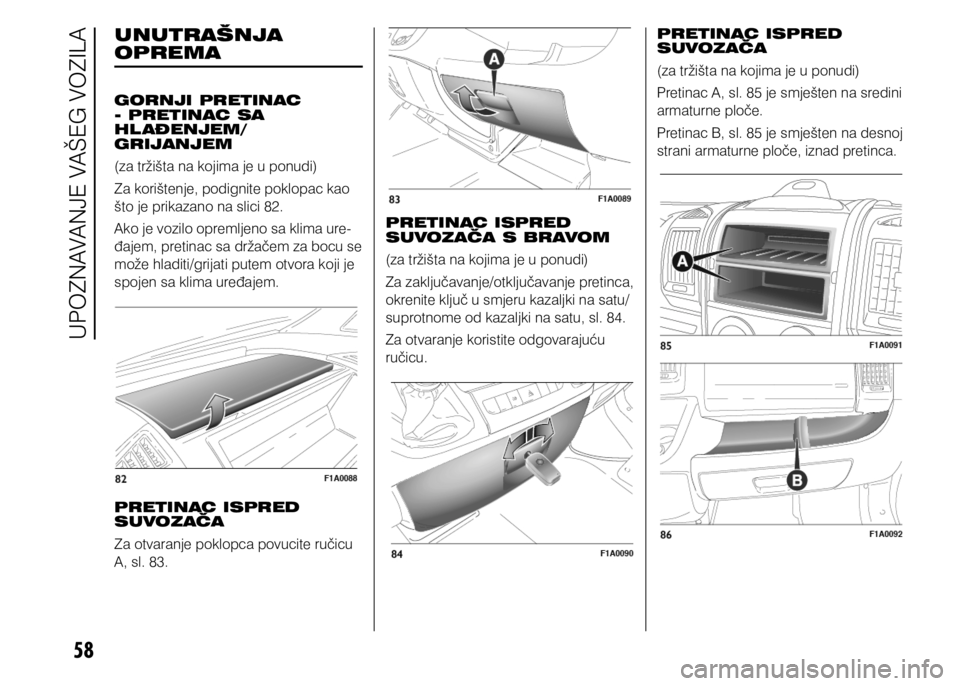

Za korištenje, podignite poklopac kao
što je prikazano na slici 82.
Ako je vozilo opremljeno sa klima ure-
đajem, pretinac sa držačem za bocu se
može hladiti/grijati putem otvora koji je
spojen sa klima uređajem.
PRETINAC ISPRED
SUVOZAČA
Za otvaranje poklopca povucite ručicu
A, sl. 83. PRETINAC ISPRED
SUVOZAČA S BRAVOM
(za tržišta na kojima je u ponudi)
Za zaključavanje/otključavanje pretinca,
okrenite ključ u smjeru kazaljki na satu/
suprotnome od kazaljki na satu, sl. 84.
Za otvaranje koristite odgovarajuću
ručicu.
PRETINAC ISPRED
SUVOZAČA
(za tržišta na kojima je u ponudi)
Pretinac A, sl. 85 je smješten na sredini
armaturne ploče.
Pretinac B, sl. 85 je smješten na desnoj
strani armaturne ploče, iznad pretinca.
UPOZNAVANJE VAŠEG VOZILA
Page 63 of 368
59
DRŽAČ ZA ČAŠE –
LIMENKE – BOCE NA
ARAMTURNOJ PLOČI
(za tržišta na kojima je u ponudi)

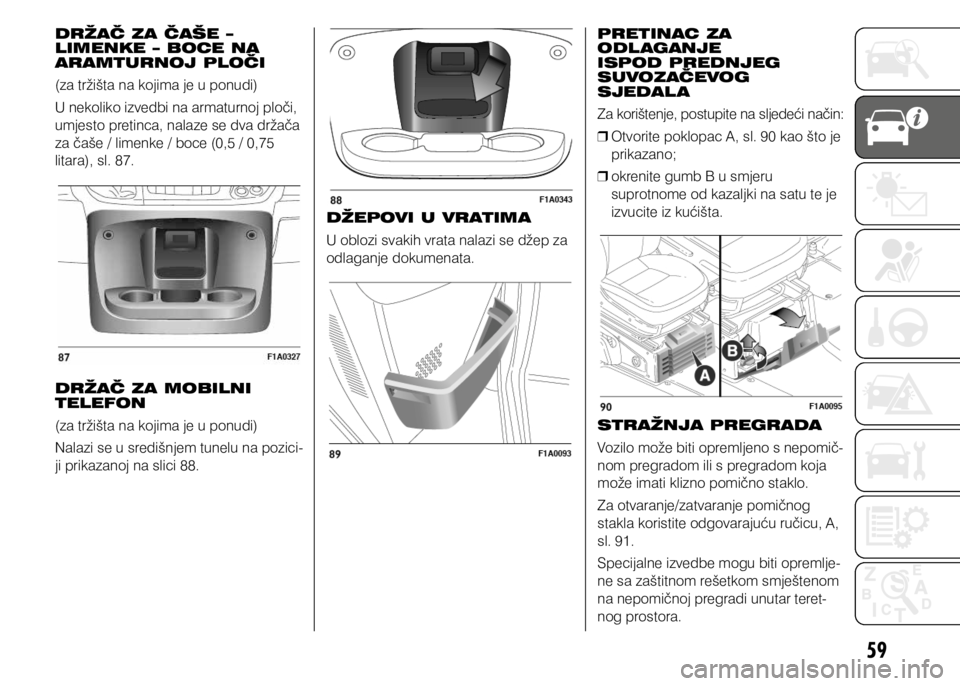

U nekoliko izvedbi na armaturnoj ploči,
umjesto pretinca, nalaze se dva držača
za čaše / limenke / boce (0,5 / 0,75
litara), sl. 87.
DRŽAČ ZA MOBILNI
TELEFON
(za tržišta na kojima je u ponudi)
Nalazi se u središnjem tunelu na pozici-
ji prikazanoj na slici 88. DŽEPOVI U VRATIMA
U oblozi svakih vrata nalazi se džep za
odlaganje dokumenata.
PRETINAC ZA
ODL AGANJE
ISPOD PREDNJEG
SUVOZAČEVOG
SJEDAL A
Za korištenje, postupite na sljedeći način:
❒ Otvorite poklopac A, sl. 90 kao što je
prikazano;
❒ okrenite gumb B u smjeru
suprotnome od kazaljki na satu te je
izvucite iz kućišta.
STRAŽNJA PREGRADA
Vozilo može biti opremljeno s nepomič -
nom pregradom ili s pregradom koja
može imati klizno pomično staklo.

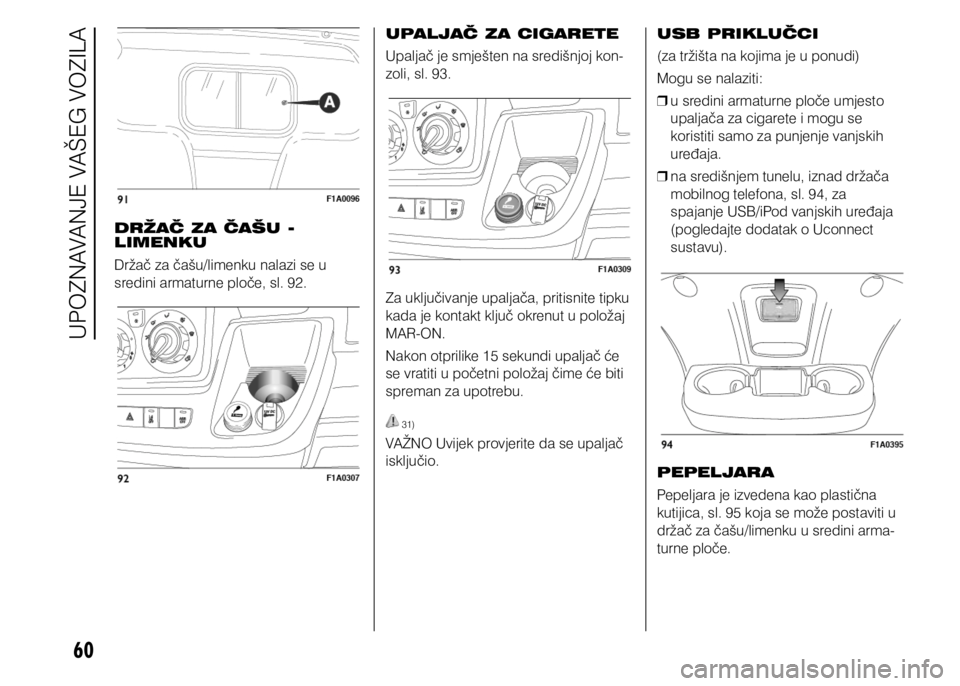

Za otvaranje/zatvaranje pomičnog
stakla koristite odgovarajuću ručicu, A,
sl. 91.
Specijalne izvedbe mogu biti opremlje-
ne sa zaštitnom rešetkom smještenom
na nepomičnoj pregradi unutar teret -
nog prostora.
Page 64 of 368
60
DRŽAČ ZA ČAŠU -
LIMENKU
Držač za čašu/limenku nalazi se u
sredini armaturne ploče, sl. 92.UPALJAČ ZA CIGARETE
Upaljač je smješten na središnjoj kon-
zoli, sl. 93.
Za uključivanje upaljača, pritisnite tipku
kada je kontakt ključ okrenut u položaj
MAR-ON.
Nakon otprilike 15 sekundi upaljač će
se vratiti u početni položaj čime će biti
spreman za upotrebu.
31)
VAŽNO Uvijek provjerite da se upaljač
isključio.USB PRIKLUČCI
(za tržišta na kojima je u ponudi)
Mogu se nalaziti:
❒ u sredini armaturne ploče umjesto
upaljača za cigarete i mogu se
koristiti samo za punjenje vanjskih
uređaja.
❒ na središnjem tunelu, iznad držača
mobilnog telefona, sl. 94, za
spajanje USB/iPod vanjskih uređaja
(pogledajte dodatak o Uconnect
sustavu).

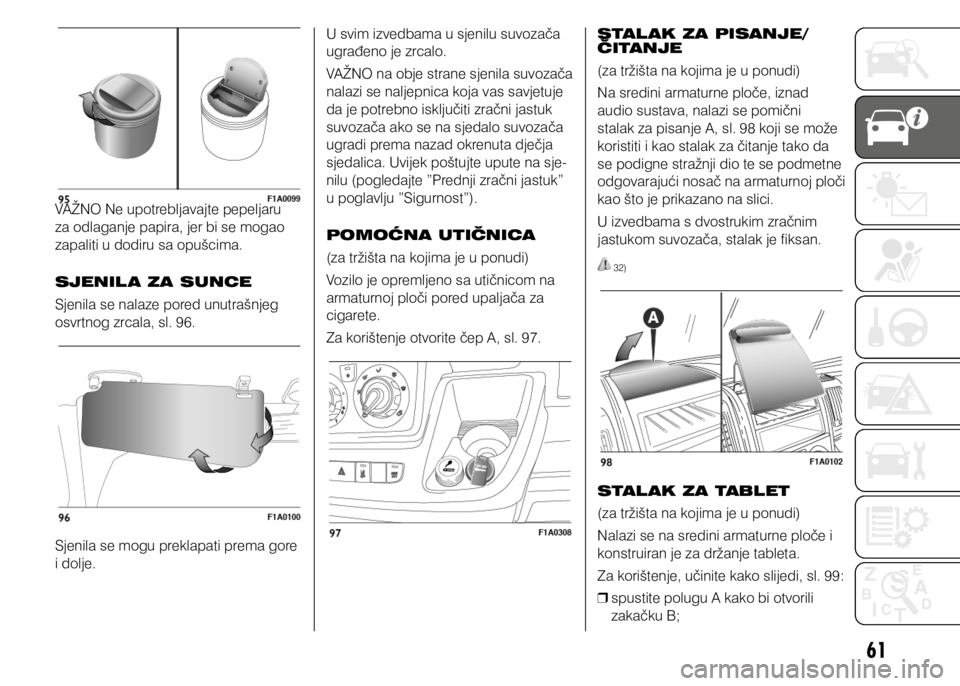

PEPELJARA
Pepeljara je izvedena kao plastična
kutijica, sl. 95 koja se može postaviti u
držač za čašu/limenku u sredini arma -
turne ploče.
UPOZNAVANJE VAŠEG VOZILA
Page 65 of 368
61
VAŽNO Ne upotrebljavajte pepeljaru
za odlaganje papira, jer bi se mogao
zapaliti u dodiru sa opušcima.
SJENIL A ZA SUNCE
Sjenila se nalaze pored unutrašnjeg
osvrtnog zrcala, sl. 96.
Sjenila se mogu preklapati prema gore
i dolje.U svim izvedbama u sjenilu suvozača
ugrađeno je zrcalo.
VAŽNO na obje strane sjenila suvozača
nalazi se naljepnica koja vas savjetuje
da je potrebno isključiti zračni jastuk
suvozača ako se na sjedalo suvozača
ugradi prema nazad okrenuta dječja
sjedalica. Uvijek poštujte upute na sje-
nilu (pogledajte ”Prednji zračni jastuk”
u poglavlju ”Sigurnost”).
POMOĆNA UTIČNICA
(za tržišta na kojima je u ponudi)
Vozilo je opremljeno sa utičnicom na
armaturnoj ploči pored upaljača za
cigarete.
Za korištenje otvorite čep A, sl. 97.
STAL AK ZA PISANJE/
ČITANJE
(za tržišta na kojima je u ponudi)
Na sredini armaturne ploče, iznad
audio sustava, nalazi se pomični
stalak za pisanje A, sl. 98 koji se može
koristiti i kao stalak za čitanje tako da
se podigne stražnji dio te se podmetne
odgovarajući nosač na armaturnoj ploči
kao što je prikazano na slici.
U izvedbama s dvostrukim zračnim
jastukom suvozača, stalak je fiksan.
32)
STAL AK ZA TABLET
(za tržišta na kojima je u ponudi)
Nalazi se na sredini armaturne ploče i
konstruiran je za držanje tableta.

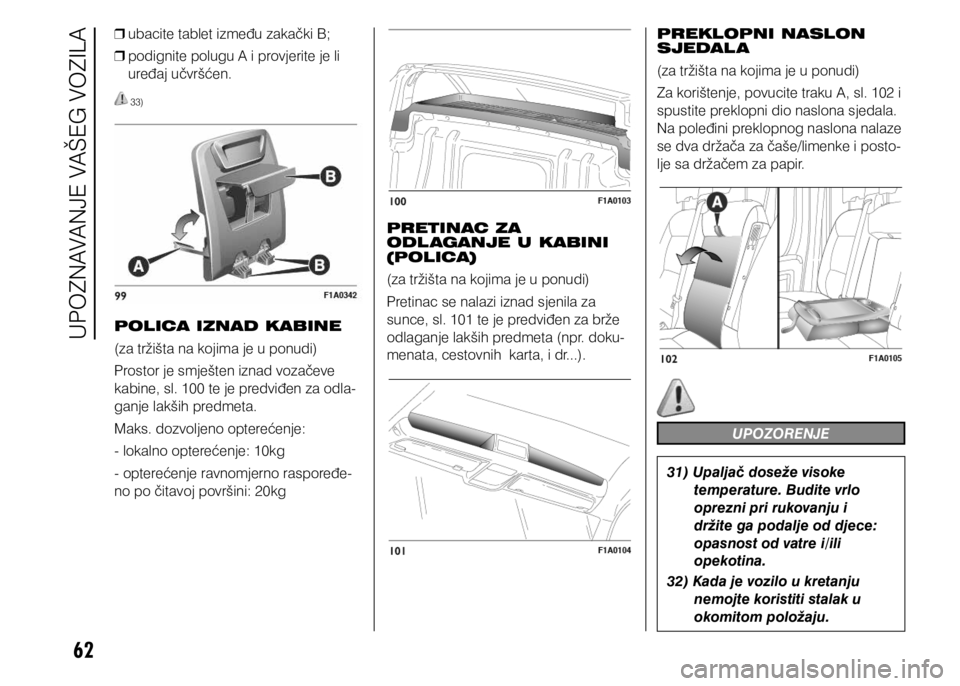

Za korištenje, učinite kako slijedi, sl. 99:
❒ spustite polugu A kako bi otvorili
zakačku B;
Page 66 of 368
62
❒ ubacite tablet između zakački B;
❒ podignite polugu A i provjerite je li
uređaj učvršćen.
33)
POLICA IZNAD KABINE
(za tržišta na kojima je u ponudi)
Prostor je smješten iznad vozačeve
kabine, sl. 100 te je predviđen za odla -
ganje lakših predmeta.
Maks. dozvoljeno opterećenje:
- lokalno opterećenje: 10kg
- opterećenje ravnomjerno raspoređe-
no po čitavoj površini: 20kg PRETINAC ZA
ODL AGANJE U KABINI
(POLICA)
(za tržišta na kojima je u ponudi)
Pretinac se nalazi iznad sjenila za
sunce, sl. 101 te je predviđen za brže
odlaganje lakših predmeta (npr. doku-
menata, cestovnih karta, i dr...).PREKLOPNI NASLON
SJEDAL A
(za tržišta na kojima je u ponudi)
Za korištenje, povucite traku A, sl. 102 i
spustite preklopni dio naslona sjedala.
Na poleđini preklopnog naslona nalaze
se dva držača za čaše/limenke i posto
-
lje sa držačem za papir.
UPOZORENJE
31) Upaljač doseže visoke temperature. Budite vrlo
oprezni pri rukovanju i
držite ga podalje od djece:
opasnost od vatre i/ili
opekotina.
32) Kada je vozilo u kretanju nemojte koristiti stalak u
okomitom položaju.
UPOZNAVANJE VAŠEG VOZILA
Page 67 of 368
63
33) Kako bi se spriječile opasne situacije, pomicanje držača
tableta i uporaba uređaja su
tijekom zabranjeni.TAHOGRAF
Za dodatne informacije, podatke i način
korištenja pogledajte priručnik proizvo -
đača tahografa. Ugradnja tahografa
je zakonski propisana za vozila čija je
najveća dopuštena masa (bez ili sa
prikolicom) iznad 3,5 tone.
VAŽNO Promjene na instrumentu ili
sustavu za prijenos signala kojim se
utječe na snimanje instrumenta, naro -
čito sa svrhom prijevare/krivotvorenja,
predstavlja krivični prekršaj.
VAŽNO Ako se vozilo, opremljeno sa
tahografom, ne koristi duže od 5 dana,
preporuča se otkapčanje
stezaljke negativnog pola akumulatora
kako bi se spriječilo njegovo pražnjenje
VAŽNE INFORMACIJE
Za čišćenje uređaja ne koristite abraziv -
ne deterdžente ili otapala. Za čišćenje
vanjskih površina koristite navlaženu
tkaninu ili specijalne proizvode za
čišćenje sintetičkih materijala. Tahograf je ugrađen i zapečaćen od
strane ovlaštene osobe: pristup do
sklopova uređaja i napajanja
te kablova snimača je apsolutno zabra
-
njeno. Vlasnik vozila je odgovoran za
korištenje instrumenta.
Kontrolu instrumenta treba izvoditi
barem svake dvije godine, uključujući
i testiranja radi provjere ispravnosti.
Nakon kontrole provjerite da je pločica
nadopunjena sa potrebnim podacima.
Page 68 of 368
64
UREĐAJ ZA
BLOKADU BRZINE
(za tržišta na kojima je u ponudi)
Vozilo je opremljeno s funkcijom bloka-
de brzine koja se na zahtjev korisnika
može postaviti na 4 unaprijed definira -
ne vrijednosti: 90, 100, 110 i 130 km/h.
Za aktiviranje/deaktiviranje ove funkcije
kontaktirajte Fiatovog zastupnika.
Nakon ovog postupka, na vjetrobran će
biti zalijepljena naljepnica koja prikazu -
je maksimalnu brzinu vožnje.
VAŽNO brzinomjer može pokazivati
veću maksimalnu brzinu od stvarne
brzine, koju je namjestio ovlašteni za-
stupnik, u skladu s važećim propisima.
SAMO-
PORAVNAVAJUĆI
ZRAČNI OVJES
OPĆE INFORMACIJE
Sustav djeluje samo na stražnje kotače
Sustav održava visinu stražnjeg dijela
vozila konstantnom bez obzira na
opterećenje, što osigurava veću udob -
nost vožnje. Uz to, sustav omogućuje
namještanje visine vozila dok vozilo
miruje, odabirom 7 različitih položaja
kako bi se olakšao pristup teretnom
prostoru.
NAMJEŠTANJE VIZINE
Postoji 7 unaprijed definiranih visina od
tla: od ”visine -3” preko ”visine 0” sve
do ”visine +3”.
Multifunkcijski zaslon na sredini instru -
ment ploče prikazuje visinu vožnje.
Automatsko
podešavanje
Tijekom vožnje, sustav automatski
prikazuje da je visina vožnje 0 i održava
je konstantnom.

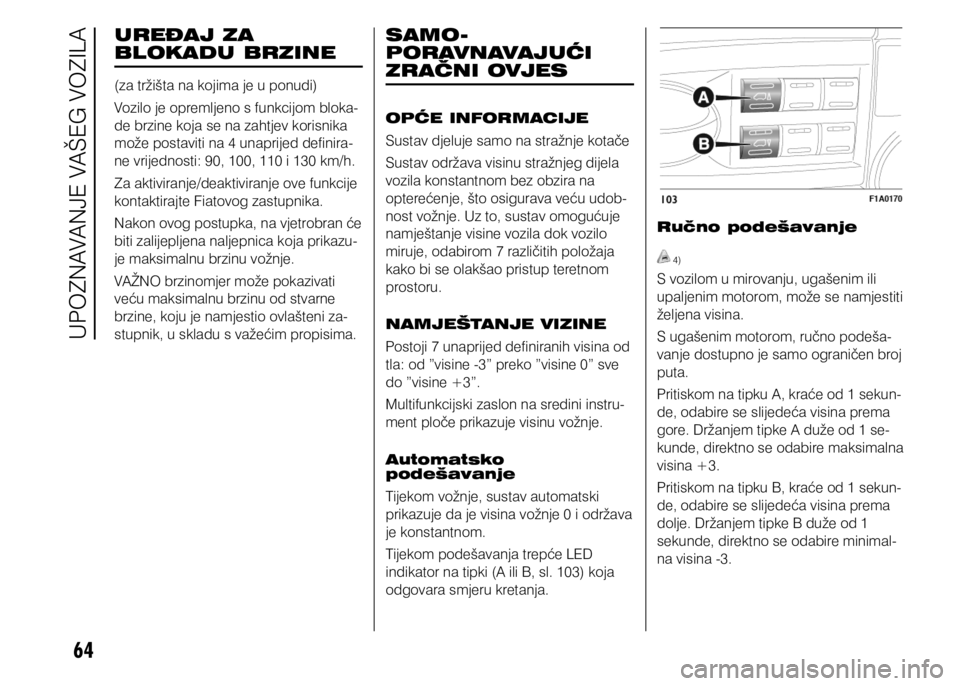

Tijekom podešavanja trepće LED
indikator na tipki (A ili B, sl. 103) koja
odgovara smjeru kretanja.
Ručno podešavanje
4)
S vozilom u mirovanju, ugašenim ili
upaljenim motorom, može se namjestiti
željena visina.
S ugašenim motorom, ručno podeša -
vanje dostupno je samo ograničen broj
puta.
Pritiskom na tipku A, kraće od 1 sekun -
de, odabire se slijedeća visina prema
gore. Držanjem tipke A duže od 1 se -
kunde, direktno se odabire maksimalna
visina +3.
Pritiskom na tipku B, kraće od 1 sekun -
de, odabire se slijedeća visina prema
dolje. Držanjem tipke B duže od 1
sekunde, direktno se odabire minimal -
na visina -3.
UPOZNAVANJE VAŠEG VOZILA
Page 69 of 368
65
Tijekom podešavanja, LED lampica
na tipki (A ili B) koja odgovara smjeru
kretanja trepće.
Ako nakon odabira tipke, LED lampica
ostane upaljena (na otprilike 5 sekundi)
umjesto da trepće, to znači da je pode-
šavanje privremeno nedostupno.
Mogući uzroci su slijedeći:
❒ nedovoljna rezerva zraka: funkcija se
obnavlja pokretanjem motora;
❒ sustav je dosegao graničnu radnu
temperaturu: pričekajte nekoliko
minuta da se ohladi prije nego
ponovo pritisnete tipke.
Razina koja je odabrana kada je vozilo
mirovalo, održava se do brzine od 20
km/h; kada se ova brzina prijeđe, su -
stav će automatski održavati razinu 0.
VAŽNO
4) Prije ručnog podešavanja s otvorenim vratima, provjerite
ima li oko vozila dovoljno
mjesta za ovu operaciju.
VRATA
SREDIŠNJE
ZAKLJUČAVANJE/
OTKLJUČAVANJE VRATA
Zaključavanje izvana

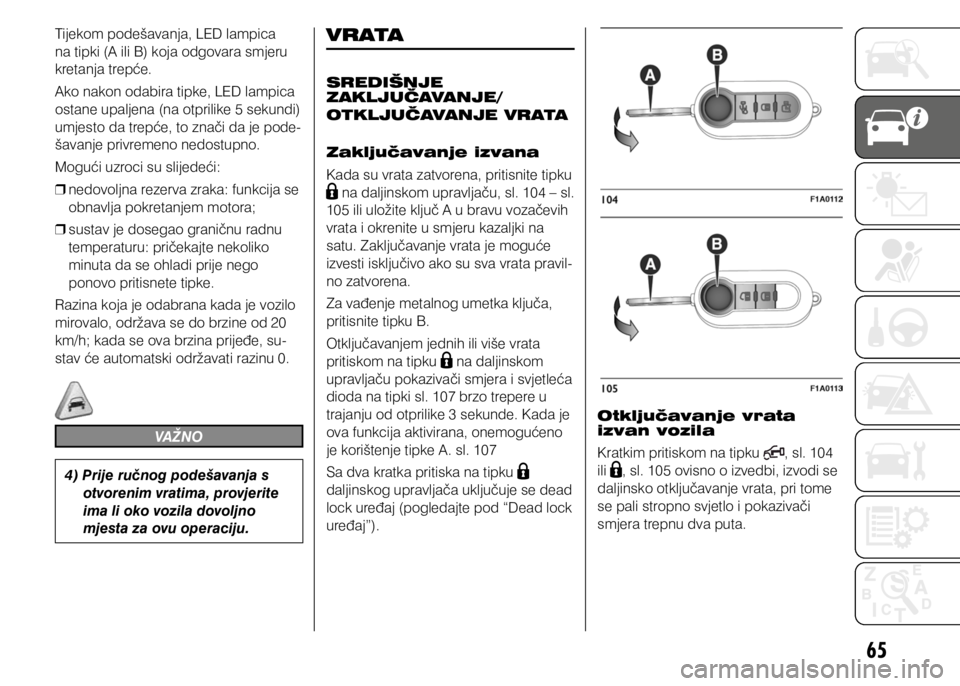

Kada su vrata zatvorena, pritisnite tipku
na daljinskom upravljaču, sl. 104 – sl.
105 ili uložite ključ A u bravu vozačevih
vrata i okrenite u smjeru kazaljki na
satu. Zaključavanje vrata je moguće
izvesti isključivo ako su sva vrata pravil -
no zatvorena.
Za vađenje metalnog umetka ključa,
pritisnite tipku B.
Otključavanjem jednih ili više vrata
pritiskom na tipku
na daljinskom
upravljaču pokazivači smjera i svjetleća
dioda na tipki sl. 107 brzo trepere u
trajanju od otprilike 3 sekunde. Kada je
ova funkcija aktivirana, onemogućeno
je korištenje tipke A. sl. 107
Sa dva kratka pritiska na tipku
daljinskog upravljača uključuje se dead
lock uređaj (pogledajte pod “Dead lock
uređaj”).
Otključavanje vrata
izvan vozila
Kratkim pritiskom na tipku
, sl. 104
ili
, sl. 105 ovisno o izvedbi, izvodi se
daljinsko otključavanje vrata, pri tome
se pali stropno svjetlo i pokazivači
smjera trepnu dva puta.
Page 70 of 368
66

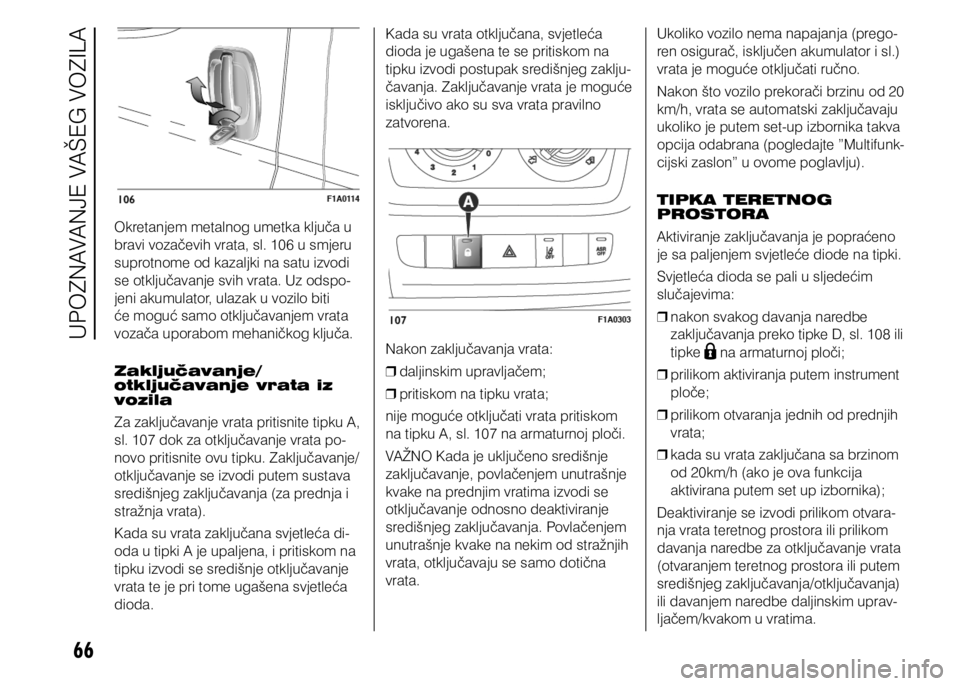

Okretanjem metalnog umetka ključa u
bravi vozačevih vrata, sl. 106 u smjeru
suprotnome od kazaljki na satu izvodi
se otključavanje svih vrata. Uz odspo-
jeni akumulator, ulazak u vozilo biti
će moguć samo otključavanjem vrata
vozača uporabom mehaničkog ključa.
Zaključavanje/
otključavanje vrata iz
vozila
Za zaključavanje vrata pritisnite tipku A,
sl. 107 dok za otključavanje vrata po -
novo pritisnite ovu tipku. Zaključavanje/
otključavanje se izvodi putem sustava
središnjeg zaključavanja (za prednja i
stražnja vrata).
Kada su vrata zaključana svjetleća di -
oda u tipki A je upaljena, i pritiskom na
tipku izvodi se središnje otključavanje
vrata te je pri tome ugašena svjetleća
dioda. Kada su vrata otključana, svjetleća
dioda je ugašena te se pritiskom na
tipku izvodi postupak središnjeg zaklju
-
čavanja. Zaključavanje vrata je moguće
isključivo ako su sva vrata pravilno
zatvorena.
Nakon zaključavanja vrata:
❒ daljinskim upravljačem;
❒ pritiskom na tipku vrata;
nije moguće otključati vrata pritiskom
na tipku A, sl. 107 na armaturnoj ploči.
VAŽNO Kada je uključeno središnje
zaključavanje, povlačenjem unutrašnje
kvake na prednjim vratima izvodi se
otključavanje odnosno deaktiviranje
središnjeg zaključavanja. Povlačenjem
unutrašnje kvake na nekim od stražnjih
vrata, otključavaju se samo dotična
vrata. Ukoliko vozilo nema napajanja (prego
-
ren osigurač, isključen akumulator i sl.)
vrata je moguće otključati ručno.
Nakon što vozilo prekorači brzinu od 20
km/h, vrata se automatski zaključavaju
ukoliko je putem set-up izbornika takva
opcija odabrana (pogledajte ”Multifunk -
cijski zaslon” u ovome poglavlju).
TIPKA TERETNOG
PROSTORA
Aktiviranje zaključavanja je popraćeno
je sa paljenjem svjetleće diode na tipki.
Svjetleća dioda se pali u sljedećim
slučajevima:
❒ nakon svakog davanja naredbe
zaključavanja preko tipke D, sl. 108 ili
tipke
na armaturnoj ploči;
❒ prilikom aktiviranja putem instrument
ploče;
❒ prilikom otvaranja jednih od prednjih
vrata;
❒ kada su vrata zaključana sa brzinom
od 20km/h (ako je ova funkcija
aktivirana putem set up izbornika);
Deaktiviranje se izvodi prilikom otvara -
nja vrata teretnog prostora ili prilikom
davanja naredbe za otključavanje vrata
(otvaranjem teretnog prostora ili putem
središnjeg zaključavanja/otključavanja)
ili davanjem naredbe daljinskim uprav -
ljačem/kvakom u vratima.
UPOZNAVANJE VAŠEG VOZILA
