FIAT FIORINO 2008 Brugs- og vedligeholdelsesvejledning (in Danish)

40
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING

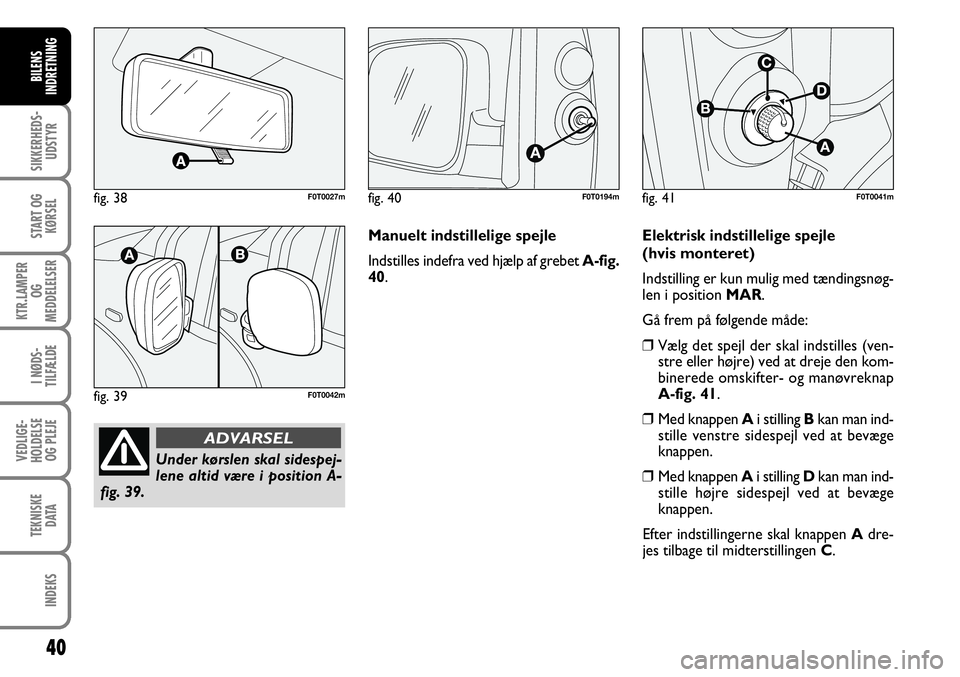

fig. 38F0T0027m
fig. 39F0T0042m
Under kørslen skal sidespej-
lene altid være i position A-
fig. 39.
ADVARSEL
fig. 40F0T0194mfig. 41
B
C
D
F0T0041m
Manuelt indstillelige spejle
Indstilles indefra ved hjælp af grebet A-fig.
40. Elektrisk indstillelige spejle
(hvis monteret)
Indstilling er kun mulig med tændingsnøg-
len i position MAR.
Gå frem på følgende måde:
❒
Vælg det spejl der skal indstilles (ven-
stre eller højre) ved at dreje den kom-
binerede omskifter- og manøvreknap
A-fig. 41.
❒ Med knappen Ai stilling B kan man ind-
stille venstre sidespejl ved at bevæge
knappen.
❒ Med knappen A i stilling Dkan man ind-
stille højre sidespejl ved at bevæge
knappen.
Efter indstillingerne skal knappen A dre-
jes tilbage til midterstillingen C.

41
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING

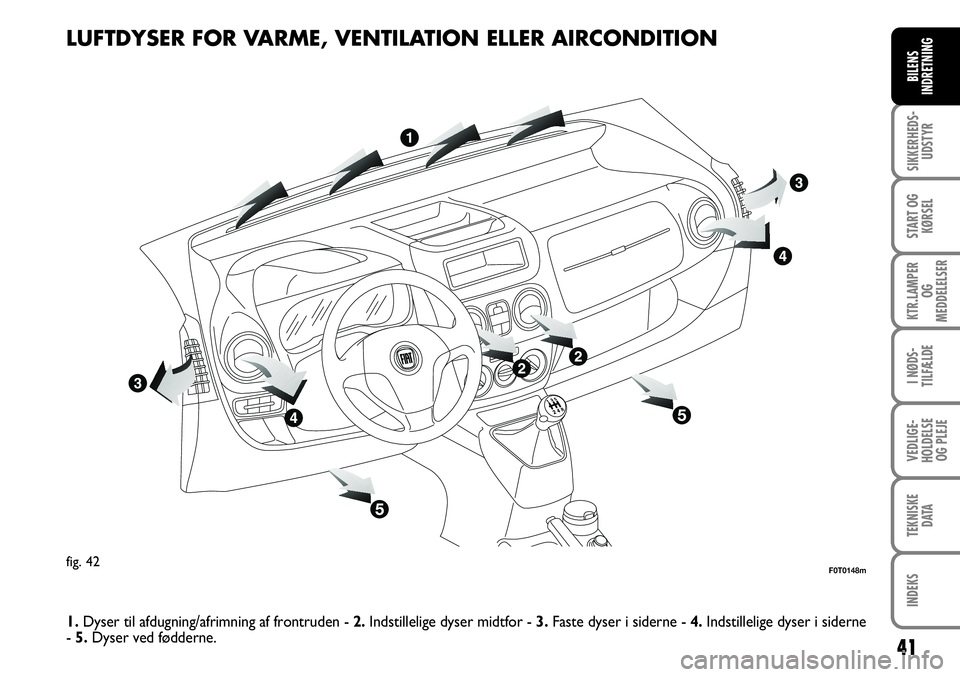

LUFTDYSER FOR VARME, VENTILATION ELLER AIRCONDITION
fig. 42F0T0148m
1. Dyser til afdugning/afrimning af frontruden - 2. Indstillelige dyser midtfor - 3.Faste dyser i siderne - 4.Indstillelige dyser i siderne
- 5. Dyser ved fødderne.

42
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
fig. 44F0T0030mfig. 43F0T0031m
Påvirk dyserne A og Cså du opnår den
ønskede indstilling.

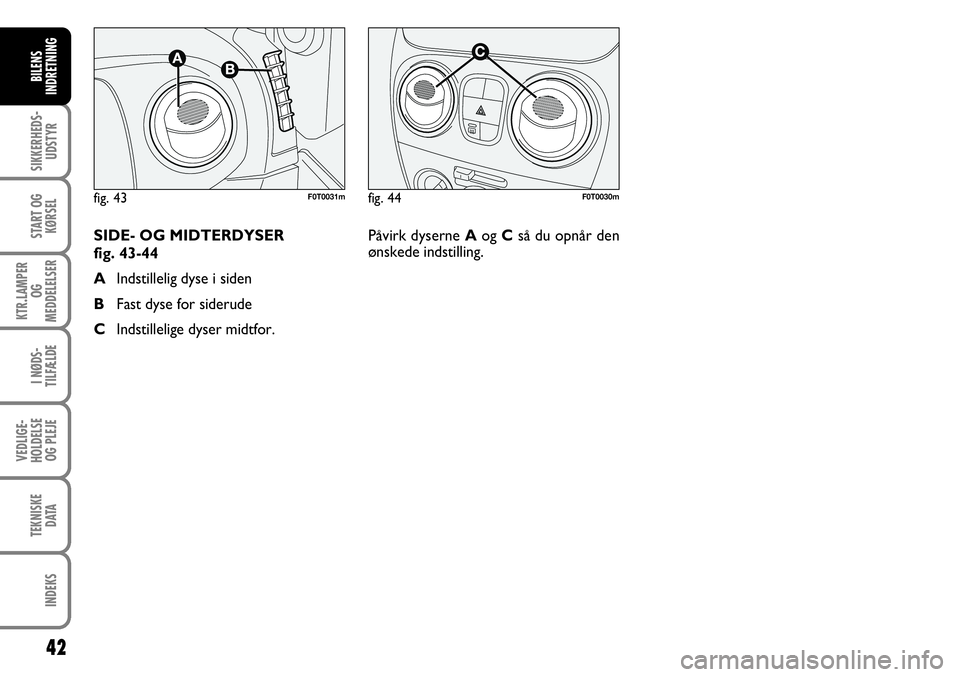

SIDE- OG MIDTERDYSER
fig. 43-44
A
Indstillelig dyse i siden
B Fast dyse for siderude
C Indstillelige dyser midtfor.

43
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING

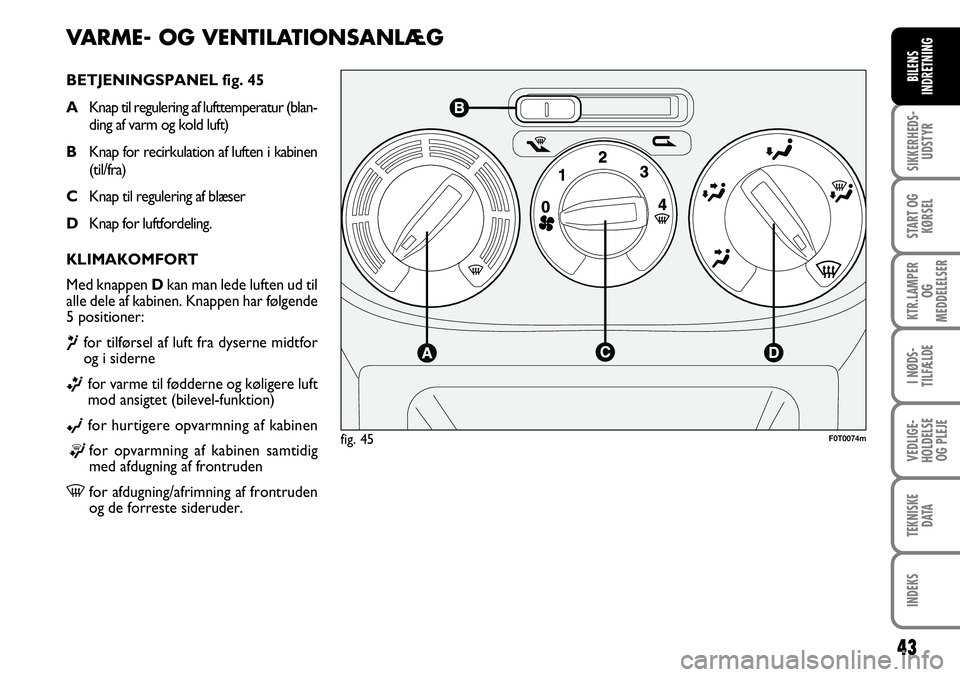

VARME- OG VENTILATIONSANLÆG
BETJENINGSPANEL fig. 45
A Knap til regulering af lufttemperatur (blan-
ding af varm og kold luft)
B Knap for recirkulation af luften i kabinen
(til/fra)
C Knap til regulering af blæser
D Knap for luftfordeling.
KLIMAKOMFORT
Med knappen D kan man lede luften ud til
alle dele af kabinen. Knappen har følgende
5 positioner:
¶for tilførsel af luft fra dyserne midtfor
og i siderne
ßfor varme til fødderne og køligere luft
mod ansigtet (bilevel-funktion)
©for hurtigere opvarmning af kabinen
®for opvarmning af kabinen samtidig
med afdugning af frontruden
-for afdugning/afrimning af frontruden
og de forreste sideruder.
fig. 45F0T0074m

44
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING

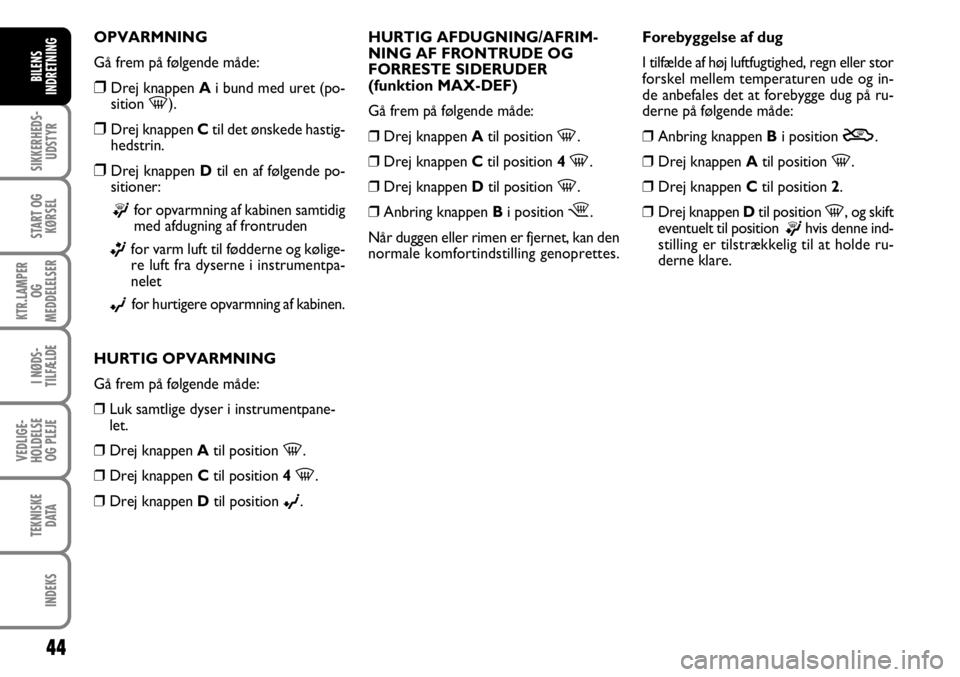

OPVARMNING
Gå frem på følgende måde:
❒Drej knappen A i bund med uret (po-
sition -).
❒Drej knappen C til det ønskede hastig-
hedstrin.
❒Drej knappen D til en af følgende po-
sitioner:
®for opvarmning af kabinen samtidig
med afdugning af frontruden
ßfor varm luft til fødderne og kølige-
re luft fra dyserne i instrumentpa-
nelet
©for hurtigere opvarmning af kabinen.
HURTIG OPVARMNING
Gå frem på følgende måde:
❒ Luk samtlige dyser i instrumentpane-
let.
❒ Drej knappen A til position
-.
❒ Drej knappen C til position 4
-.
❒ Drej knappen D til position
©.HURTIG AFDUGNING/AFRIM-
NING AF FRONTRUDE OG
FORRESTE SIDERUDER
(funktion MAX-DEF)
Gå frem på følgende måde:
❒
Drej knappen A til position
-.
❒ Drej knappen C til position 4
-.
❒ Drej knappen D til position
-.
❒ Anbring knappen B i position
¶.
Når duggen eller rimen er fjernet, kan den
normale komfortindstilling genoprettes. Forebyggelse af dug
I tilfælde af høj luftfugtighed, regn eller stor
forskel mellem temperaturen ude og in-
de anbefales det at forebygge dug på ru-
derne på følgende måde:
❒
Anbring knappen B i position
Y.
❒ Drej knappen A til position
-.
❒ Drej knappen C til position 2.
❒ Drej knappen D til position
-, og skift
eventuelt til position
®hvis denne ind-
stilling er tilstrækkelig til at holde ru-
derne klare.

45
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING

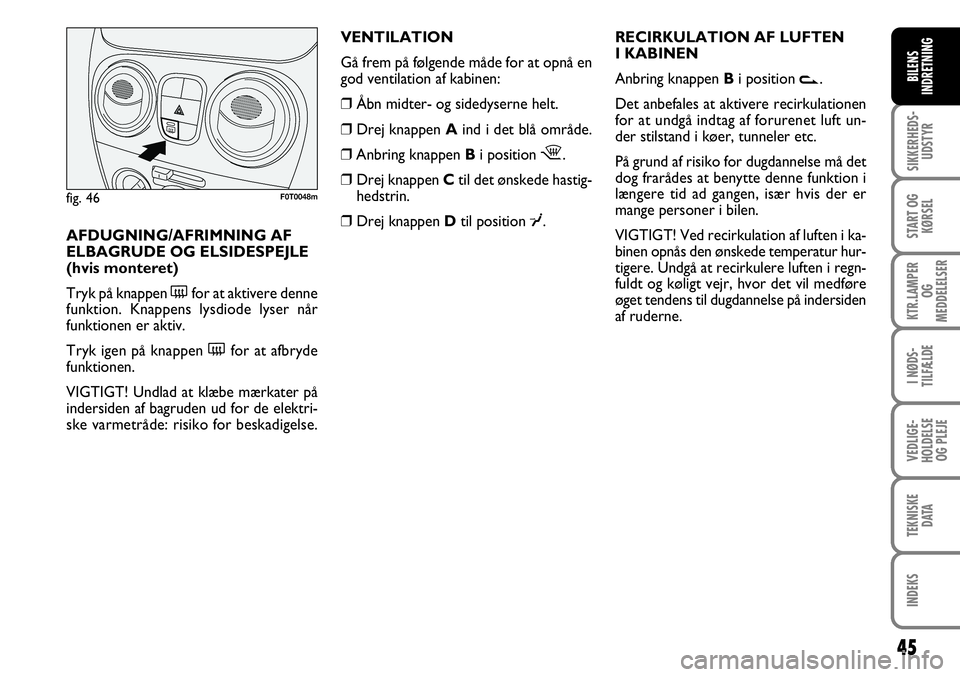

VENTILATION
Gå frem på følgende måde for at opnå en
god ventilation af kabinen:
❒ Åbn midter- og sidedyserne helt.
❒ Drej knappen A ind i det blå område.
❒ Anbring knappen B i position
¶.
❒ Drej knappen C til det ønskede hastig-
hedstrin.
❒ Drej knappen D til position
¥.RECIRKULATION AF LUFTEN
I KABINEN
Anbring knappen B
i position
v.
Det anbefales at aktivere recirkulationen
for at undgå indtag af forurenet luft un-
der stilstand i køer, tunneler etc.
På grund af risiko for dugdannelse må det
dog frarådes at benytte denne funktion i
længere tid ad gangen, især hvis der er
mange personer i bilen.
VIGTIGT! Ved recirkulation af luften i ka-
binen opnås den ønskede temperatur hur-
tigere. Undgå at recirkulere luften i regn-
fuldt og køligt vejr, hvor det vil medføre
øget tendens til dugdannelse på indersiden
af ruderne.
AFDUGNING/AFRIMNING AF
ELBAGRUDE OG ELSIDESPEJLE
(hvis monteret)
Tryk på knappen (
for at aktivere denne
funktion. Knappens lysdiode lyser når
funktionen er aktiv.
Tryk igen på knappen ( for at afbryde
funktionen.
VIGTIGT! Undlad at klæbe mærkater på
indersiden af bagruden ud for de elektri-
ske varmetråde: risiko for beskadigelse.
fig. 46F0T0048m

46
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING

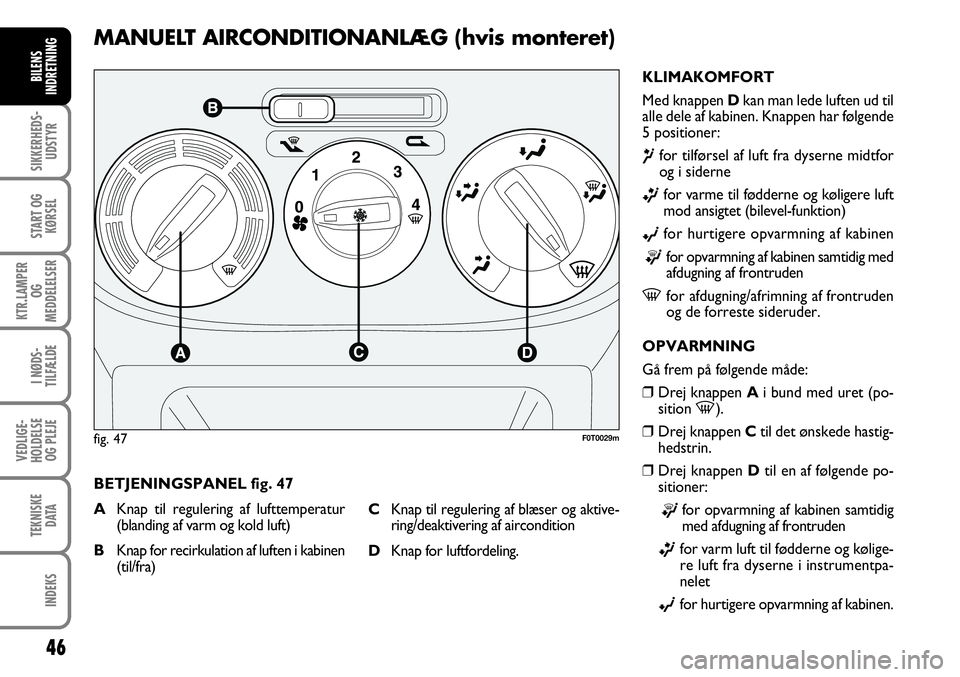

MANUELT AIRCONDITIONANLÆG (hvis monteret)
KLIMAKOMFORT
Med knappen D kan man lede luften ud til
alle dele af kabinen. Knappen har følgende
5 positioner:
¶for tilførsel af luft fra dyserne midtfor
og i siderne
ßfor varme til fødderne og køligere luft
mod ansigtet (bilevel-funktion)
©for hurtigere opvarmning af kabinen
®for opvarmning af kabinen samtidig med
afdugning af frontruden
-for afdugning/afrimning af frontruden
og de forreste sideruder.
OPVARMNING
Gå frem på følgende måde:
❒ Drej knappen A i bund med uret (po-
sition
-).
❒ Drej knappen C til det ønskede hastig-
hedstrin.
❒ Drej knappen D til en af følgende po-
sitioner:
®for opvarmning af kabinen samtidig
med afdugning af frontruden
ßfor varm luft til fødderne og kølige-
re luft fra dyserne i instrumentpa-
nelet
©for hurtigere opvarmning af kabinen.
BETJENINGSPANEL fig. 47
A
Knap til regulering af lufttemperatur
(blanding af varm og kold luft)
B Knap for recirkulation af luften i kabinen
(til/fra) C
Knap til regulering af blæser og aktive-
ring/deaktivering af aircondition
D Knap for luftfordeling.
fig. 47F0T0029m

47
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING

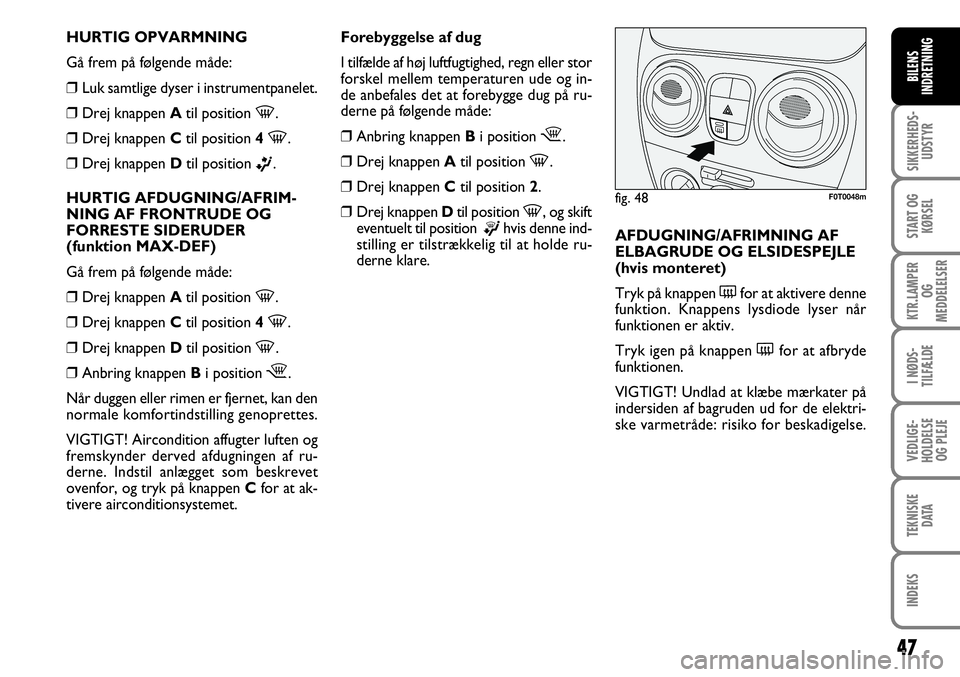

HURTIG OPVARMNING
Gå frem på følgende måde:
❒ Luk samtlige dyser i instrumentpanelet.
❒ Drej knappen A til position
-.
❒ Drej knappen C til position 4
-.
❒ Drej knappen D til position
ß.
HURTIG AFDUGNING/AFRIM-
NING AF FRONTRUDE OG
FORRESTE SIDERUDER
(funktion MAX-DEF)
Gå frem på følgende måde:
❒ Drej knappen A til position
-.
❒ Drej knappen C til position 4
-.
❒ Drej knappen D til position
-.
❒ Anbring knappen B i position
¶.
Når duggen eller rimen er fjernet, kan den
normale komfortindstilling genoprettes.
VIGTIGT! Aircondition affugter luften og
fremskynder derved afdugningen af ru-
derne. Indstil anlægget som beskrevet
ovenfor, og tryk på knappen Cfor at ak-
tivere airconditionsystemet. Forebyggelse af dug
I tilfælde af høj luftfugtighed, regn eller stor
forskel mellem temperaturen ude og in-
de anbefales det at forebygge dug på ru-
derne på følgende måde:
❒
Anbring knappen B i position
¶.
❒ Drej knappen A til position
-.
❒ Drej knappen C til position 2.
❒ Drej knappen D til position
-, og skift
eventuelt til position
®hvis denne ind-
stilling er tilstrækkelig til at holde ru-
derne klare. AFDUGNING/AFRIMNING AF
ELBAGRUDE OG ELSIDESPEJLE
(hvis monteret)
Tryk på knappen (
for at aktivere denne
funktion. Knappens lysdiode lyser når
funktionen er aktiv.
Tryk igen på knappen ( for at afbryde
funktionen.
VIGTIGT! Undlad at klæbe mærkater på
indersiden af bagruden ud for de elektri-
ske varmetråde: risiko for beskadigelse.
fig. 48F0T0048m

48
SIKKERHEDS-UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING

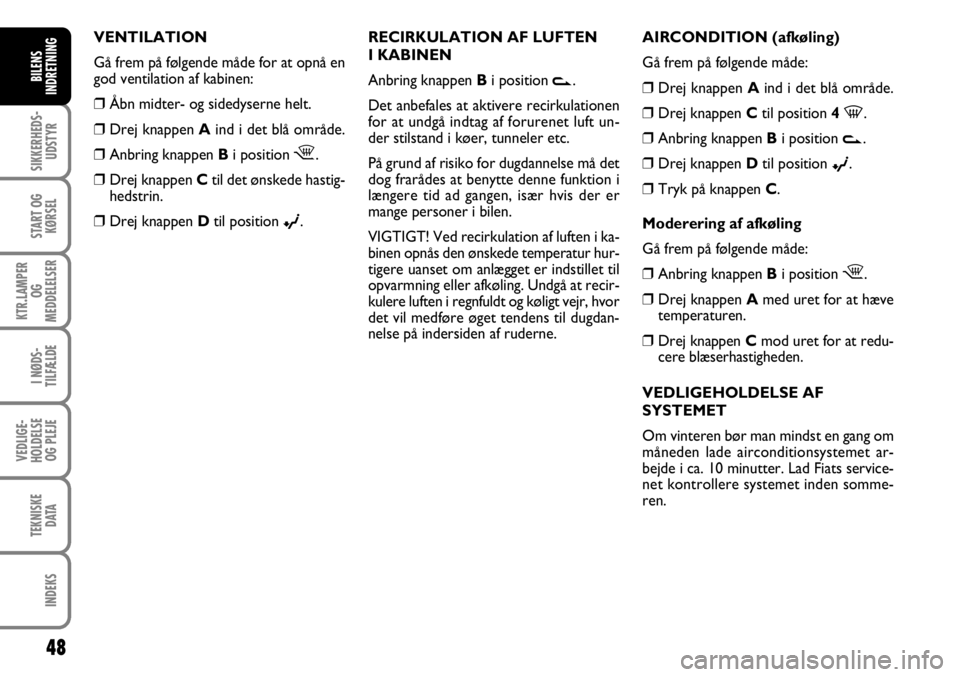

AIRCONDITION (afkøling)
Gå frem på følgende måde:
❒ Drej knappen A ind i det blå område.
❒ Drej knappen C til position 4
-.
❒ Anbring knappen B i position
v.
❒ Drej knappen D til position
©.
❒ Tryk på knappen C.
Moderering af afkøling
Gå frem på følgende måde:
❒ Anbring knappen B i position
¶.
❒ Drej knappen A med uret for at hæve
temperaturen.
❒ Drej knappen C mod uret for at redu-
cere blæserhastigheden.
VEDLIGEHOLDELSE AF
SYSTEMET
Om vinteren bør man mindst en gang om
måneden lade airconditionsystemet ar-
bejde i ca. 10 minutter. Lad Fiats service-
net kontrollere systemet inden somme-
ren.
VENTILATION
Gå frem på følgende måde for at opnå en
god ventilation af kabinen:
❒
Åbn midter- og sidedyserne helt.
❒ Drej knappen A ind i det blå område.
❒ Anbring knappen B i position
¶.
❒ Drej knappen C til det ønskede hastig-
hedstrin.
❒ Drej knappen D til position
©.RECIRKULATION AF LUFTEN
I KABINEN
Anbring knappen B
i position
v.
Det anbefales at aktivere recirkulationen
for at undgå indtag af forurenet luft un-
der stilstand i køer, tunneler etc.
På grund af risiko for dugdannelse må det
dog frarådes at benytte denne funktion i
længere tid ad gangen, især hvis der er
mange personer i bilen.
VIGTIGT! Ved recirkulation af luften i ka-
binen opnås den ønskede temperatur hur-
tigere uanset om anlægget er indstillet til
opvarmning eller afkøling. Undgå at recir-
kulere luften i regnfuldt og køligt vejr, hvor
det vil medføre øget tendens til dugdan-
nelse på indersiden af ruderne.

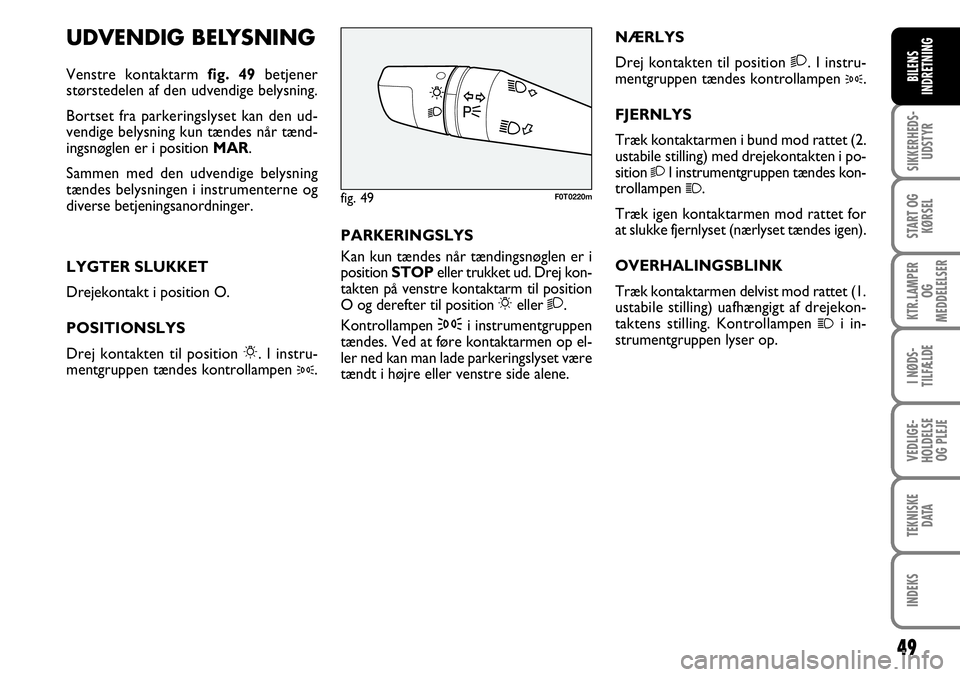

UDVENDIG BELYSNING
Venstre kontaktarm fig. 49betjener
størstedelen af den udvendige belysning.
Bortset fra parkeringslyset kan den ud-
vendige belysning kun tændes når tænd-
ingsnøglen er i position MAR.
Sammen med den udvendige belysning
tændes belysningen i instrumenterne og
diverse betjeningsanordninger.
LYGTER SLUKKET
Drejekontakt i position O.
POSITIONSLYS
Drej kontakten til position 6. I instru-
mentgruppen tændes kontrollampen
3. NÆRLYS
Drej kontakten til position
2. I instru-
mentgruppen tændes kontrollampen
3.
FJERNLYS
Træk kontaktarmen i bund mod rattet (2.
ustabile stilling) med drejekontakten i po-
sition
2I instrumentgruppen tændes kon-
trollampen 1.
Træk igen kontaktarmen mod rattet for
at slukke fjernlyset (nærlyset tændes igen).
OVERHALINGSBLINK
Træk kontaktarmen delvist mod rattet (1.
ustabile stilling) uafhængigt af drejekon-
taktens stilling. Kontrollampen
1i in-
strumentgruppen lyser op.
PARKERINGSLYS
Kan kun tændes når tændingsnøglen er i
position
STOPeller trukket ud. Drej kon-
takten på venstre kontaktarm til position
O og derefter til position 6eller 2.
Kontrollampen 3i instrumentgruppen
tændes. Ved at føre kontaktarmen op el-
ler ned kan man lade parkeringslyset være
tændt i højre eller venstre side alene.
fig. 49F0T0220m
49
SIKKERHEDS- UDSTYR
START OG KØRSEL
KTR.LAMPER OG
MEDDELELSER
I NØDS-
TILFÆLDE
VEDLIGE-
HOLDELSE OG PLEJE
TEKNISKE DATA
INDEKS
BILENS
INDRETNING
