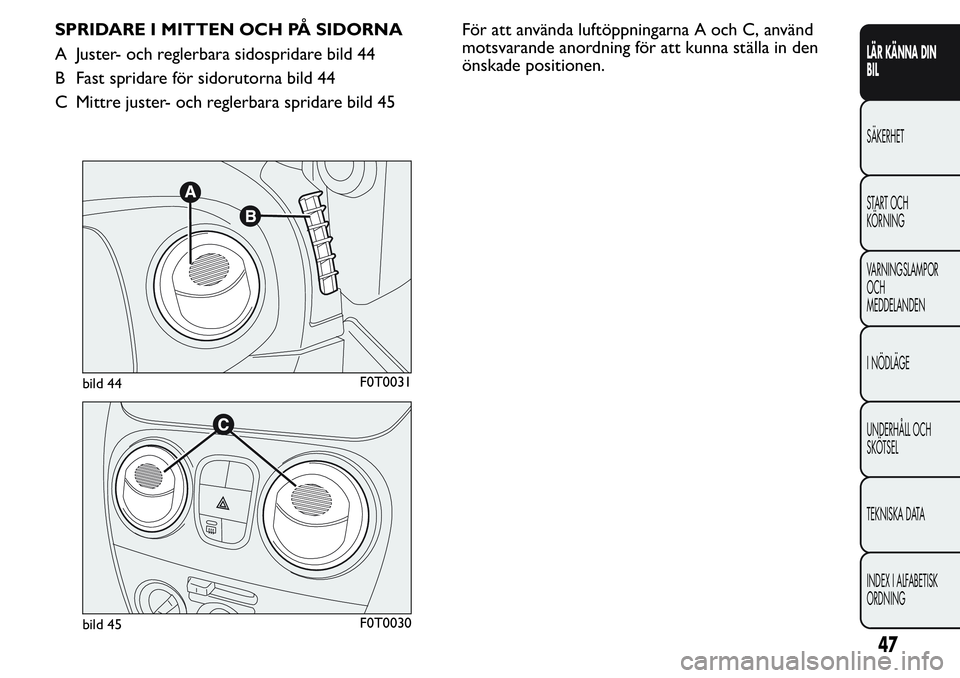

SPRIDARE I MITTEN OCH PÅ SIDORNA
A Juster- och reglerbara sidospridare bild 44
B Fast spridare för sidorutorna bild 44
C Mittre juster- och reglerbara spridare bild 45För att använda luftöppningarna A och C, använd
motsvarande anordning för att kunna ställa in den
önskade positionen.
bild 44F0T0031
bild 45F0T0030
47
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

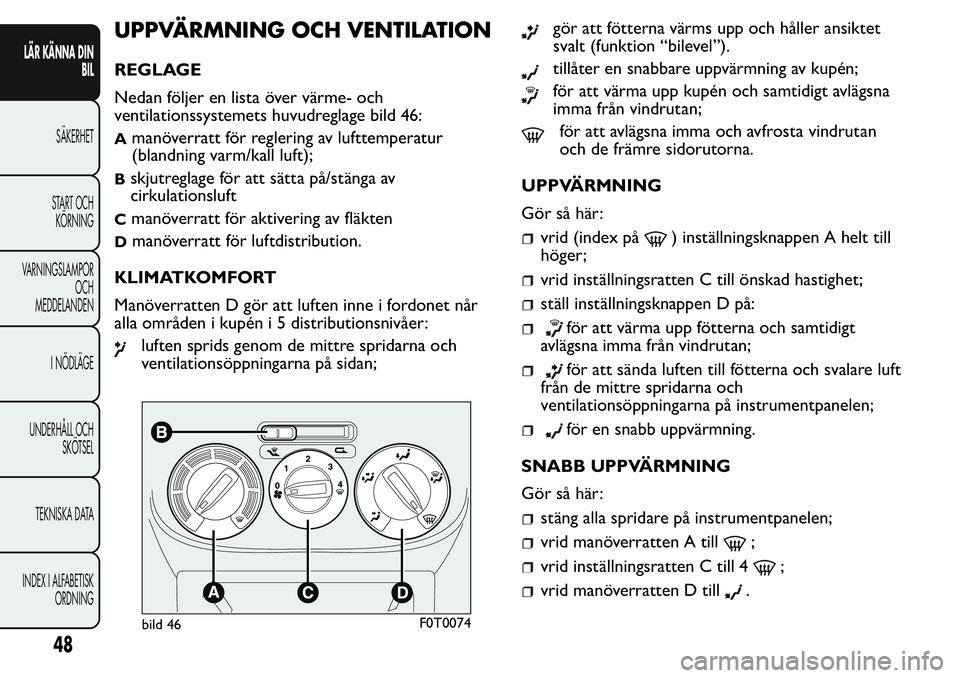

UPPVÄRMNING OCH VENTILATION
REGLAGE
Nedan följer en lista över värme- och
ventilationssystemets huvudreglage bild 46:
Amanöverratt för reglering av lufttemperatur
(blandning varm/kall luft);
Bskjutreglage för att sätta på/stänga av
cirkulationsluft
Cmanöverratt för aktivering av fläkten
Dmanöverratt för luftdistribution.
KLIMATKOMFORT
Manöverratten D gör att luften inne i fordonet når
alla områden i kupén i 5 distributionsnivåer:
luften sprids genom de mittre spridarna och
ventilationsöppningarna på sidan;
gör att fötterna värms upp och håller ansiktet
svalt (funktion “bilevel”).
tillåter en snabbare uppvärmning av kupén;
för att värma upp kupén och samtidigt avlägsna
imma från vindrutan;
för att avlägsna imma och avfrosta vindrutan
och de främre sidorutorna.
UPPVÄRMNING
Gör så här:
vrid (index på) inställningsknappen A helt till
höger;
vrid inställningsratten C till önskad hastighet;
ställ inställningsknappen D på:
för att värma upp fötterna och samtidigt
avlägsna imma från vindrutan;
för att sända luften till fötterna och svalare luft
från de mittre spridarna och
ventilationsöppningarna på instrumentpanelen;
för en snabb uppvärmning.
SNABB UPPVÄRMNING
Gör så här:
stäng alla spridare på instrumentpanelen;
vrid manöverratten A till;
vrid inställningsratten C till 4;
vrid manöverratten D till.
bild 46F0T0074
48
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

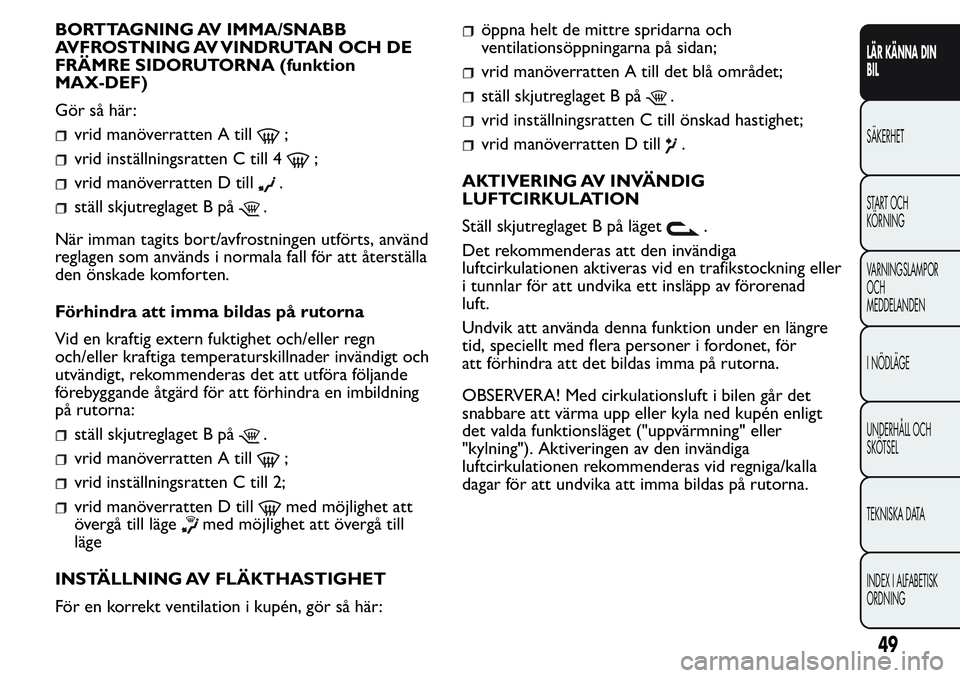

BORTTAGNING AV IMMA/SNABB
AVFROSTNING AV VINDRUTAN OCH DE
FRÄMRE SIDORUTORNA (funktion
MAX-DEF)
Gör så här:
vrid manöverratten A till;
vrid inställningsratten C till 4;
vrid manöverratten D till.
ställ skjutreglaget B på.
När imman tagits bort/avfrostningen utförts, använd
reglagen som används i normala fall för att återställa
den önskade komforten.
Förhindra att imma bildas på rutorna
Vid en kraftig extern fuktighet och/eller regn
och/eller kraftiga temperaturskillnader invändigt och
utvändigt, rekommenderas det att utföra följande
förebyggande åtgärd för att förhindra en imbildning
på rutorna:
ställ skjutreglaget B på.
vrid manöverratten A till;
vrid inställningsratten C till 2;
vrid manöverratten D tillmed möjlighet att
övergå till läge
med möjlighet att övergå till
läge
INSTÄLLNING AV FLÄKTHASTIGHET
För en korrekt ventilation i kupén, gör så här:
öppna helt de mittre spridarna och
ventilationsöppningarna på sidan;
vrid manöverratten A till det blå området;
ställ skjutreglaget B på.
vrid inställningsratten C till önskad hastighet;
vrid manöverratten D till.
AKTIVERING AV INVÄNDIG
LUFTCIRKULATION
Ställ skjutreglaget B på läget
.
Det rekommenderas att den invändiga
luftcirkulationen aktiveras vid en trafikstockning eller
i tunnlar för att undvika ett insläpp av förorenad
luft.
Undvik att använda denna funktion under en längre
tid, speciellt med flera personer i fordonet, för
att förhindra att det bildas imma på rutorna.
OBSERVERA! Med cirkulationsluft i bilen går det
snabbare att värma upp eller kyla ned kupén enligt
det valda funktionsläget ("uppvärmning" eller
"kylning"). Aktiveringen av den invändiga
luftcirkulationen rekommenderas vid regniga/kalla
dagar för att undvika att imma bildas på rutorna.
49
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

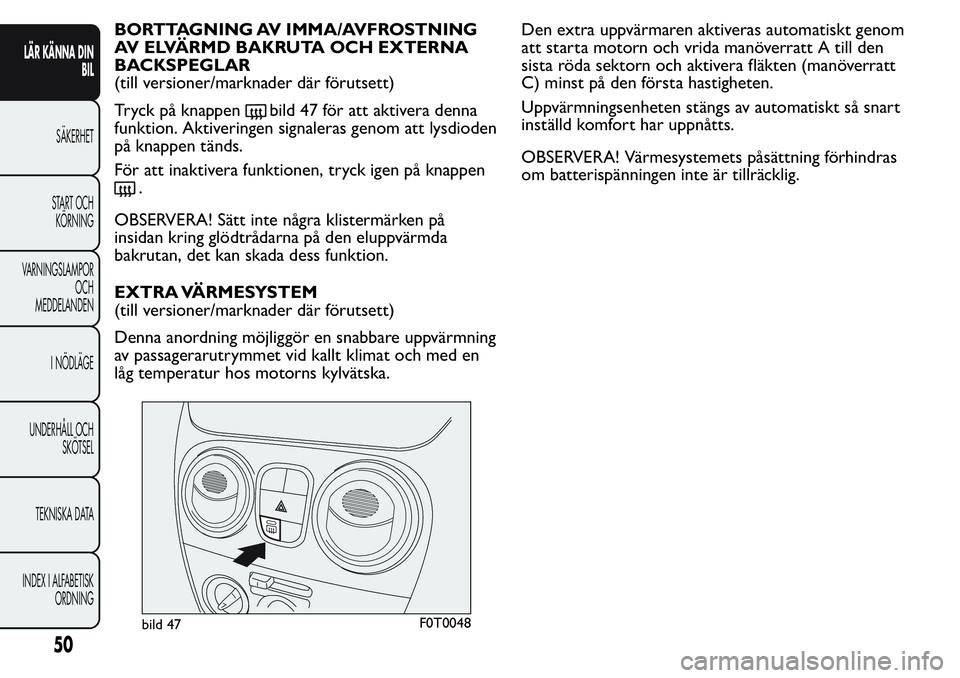

BORTTAGNING AV IMMA/AVFROSTNING
AV ELVÄRMD BAKRUTA OCH EXTERNA
BACKSPEGLAR
(till versioner/marknader där förutsett)
Tryck på knappen
bild 47 för att aktivera denna
funktion. Aktiveringen signaleras genom att lysdioden
på knappen tänds.
För att inaktivera funktionen, tryck igen på knappen
.
OBSERVERA! Sätt inte några klistermärken på
insidan kring glödtrådarna på den eluppvärmda
bakrutan, det kan skada dess funktion.
EXTRA VÄRMESYSTEM
(till versioner/marknader där förutsett)
Denna anordning möjliggör en snabbare uppvärmning
av passagerarutrymmet vid kallt klimat och med en
låg temperatur hos motorns kylvätska.Den extra uppvärmaren aktiveras automatiskt genom
att starta motorn och vrida manöverratt A till den
sista röda sektorn och aktivera fläkten (manöverratt
C) minst på den första hastigheten.
Uppvärmningsenheten stängs av automatiskt så snart
inställd komfort har uppnåtts.
OBSERVERA! Värmesystemets påsättning förhindras
om batterispänningen inte är tillräcklig.
bild 47F0T0048
50
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

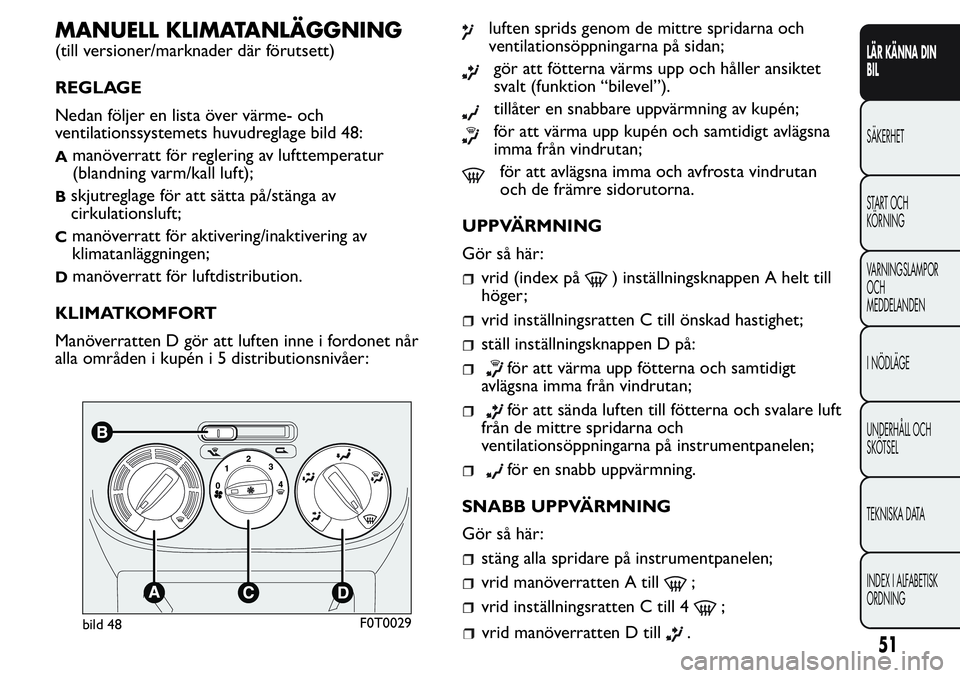

MANUELL KLIMATANLÄGGNING
(till versioner/marknader där förutsett)
REGLAGE
Nedan följer en lista över värme- och
ventilationssystemets huvudreglage bild 48:
Amanöverratt för reglering av lufttemperatur
(blandning varm/kall luft);
Bskjutreglage för att sätta på/stänga av
cirkulationsluft;
Cmanöverratt för aktivering/inaktivering av
klimatanläggningen;
Dmanöverratt för luftdistribution.
KLIMATKOMFORT
Manöverratten D gör att luften inne i fordonet når
alla områden i kupén i 5 distributionsnivåer:
luften sprids genom de mittre spridarna och
ventilationsöppningarna på sidan;
gör att fötterna värms upp och håller ansiktet
svalt (funktion “bilevel”).
tillåter en snabbare uppvärmning av kupén;
för att värma upp kupén och samtidigt avlägsna
imma från vindrutan;
för att avlägsna imma och avfrosta vindrutan
och de främre sidorutorna.
UPPVÄRMNING
Gör så här:
vrid (index på) inställningsknappen A helt till
höger;
vrid inställningsratten C till önskad hastighet;
ställ inställningsknappen D på:
för att värma upp fötterna och samtidigt
avlägsna imma från vindrutan;
för att sända luften till fötterna och svalare luft
från de mittre spridarna och
ventilationsöppningarna på instrumentpanelen;
för en snabb uppvärmning.
SNABB UPPVÄRMNING
Gör så här:
stäng alla spridare på instrumentpanelen;
vrid manöverratten A till;
vrid inställningsratten C till 4;
bild 48F0T0029
51
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
vrid manöverratten D till.

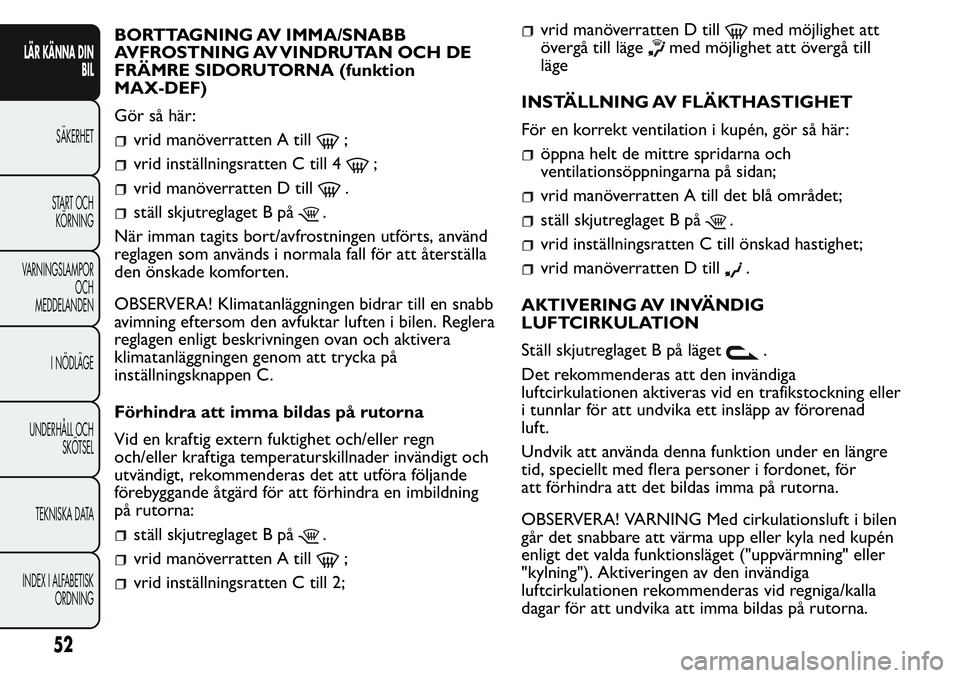

BORTTAGNING AV IMMA/SNABB
AVFROSTNING AV VINDRUTAN OCH DE
FRÄMRE SIDORUTORNA (funktion
MAX-DEF)
Gör så här:
vrid manöverratten A till;
vrid inställningsratten C till 4;
vrid manöverratten D till.
ställ skjutreglaget B på.
När imman tagits bort/avfrostningen utförts, använd
reglagen som används i normala fall för att återställa
den önskade komforten.
OBSERVERA! Klimatanläggningen bidrar till en snabb
avimning eftersom den avfuktar luften i bilen. Reglera
reglagen enligt beskrivningen ovan och aktivera
klimatanläggningen genom att trycka på
inställningsknappen C.
Förhindra att imma bildas på rutorna
Vid en kraftig extern fuktighet och/eller regn
och/eller kraftiga temperaturskillnader invändigt och
utvändigt, rekommenderas det att utföra följande
förebyggande åtgärd för att förhindra en imbildning
på rutorna:
ställ skjutreglaget B på.
vrid manöverratten A till;
vrid inställningsratten C till 2;
vrid manöverratten D tillmed möjlighet att
övergå till läge
med möjlighet att övergå till
läge
INSTÄLLNING AV FLÄKTHASTIGHET
För en korrekt ventilation i kupén, gör så här:
öppna helt de mittre spridarna och
ventilationsöppningarna på sidan;
vrid manöverratten A till det blå området;
ställ skjutreglaget B på.
vrid inställningsratten C till önskad hastighet;
vrid manöverratten D till.
AKTIVERING AV INVÄNDIG
LUFTCIRKULATION
Ställ skjutreglaget B på läget
.
Det rekommenderas att den invändiga
luftcirkulationen aktiveras vid en trafikstockning eller
i tunnlar för att undvika ett insläpp av förorenad
luft.
Undvik att använda denna funktion under en längre
tid, speciellt med flera personer i fordonet, för
att förhindra att det bildas imma på rutorna.
OBSERVERA! VARNING Med cirkulationsluft i bilen
går det snabbare att värma upp eller kyla ned kupén
enligt det valda funktionsläget ("uppvärmning" eller
"kylning"). Aktiveringen av den invändiga
luftcirkulationen rekommenderas vid regniga/kalla
dagar för att undvika att imma bildas på rutorna.
52
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

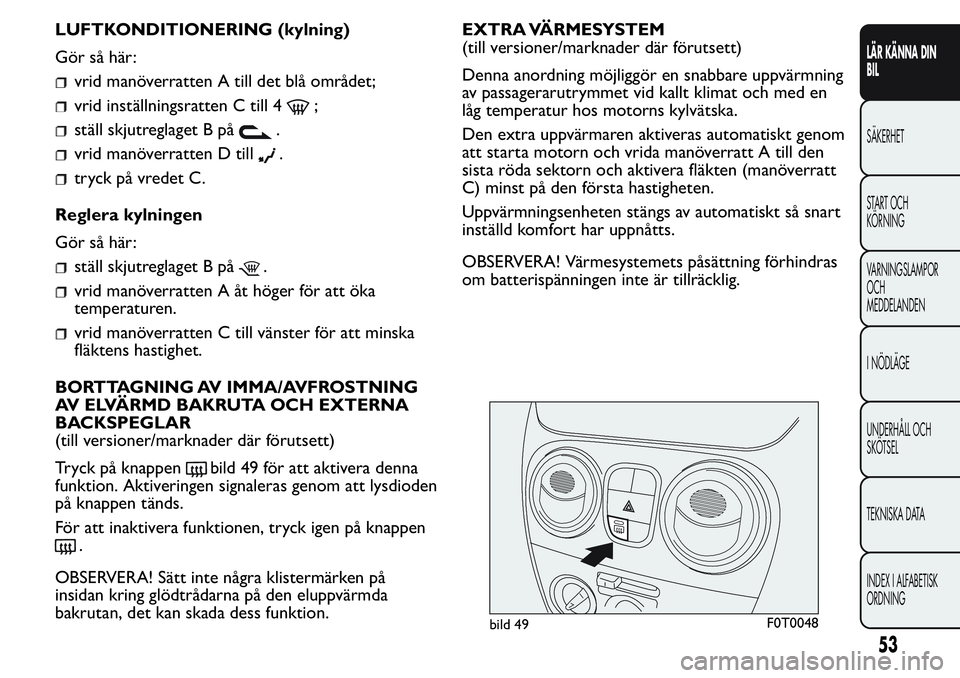

LUFTKONDITIONERING (kylning)
Gör så här:
vrid manöverratten A till det blå området;
vrid inställningsratten C till 4;
ställ skjutreglaget B på.
vrid manöverratten D till.
tryck på vredet C.
Reglera kylningen
Gör så här:
ställ skjutreglaget B på.
vrid manöverratten A åt höger för att öka
temperaturen.
vrid manöverratten C till vänster för att minska
fläktens hastighet.
BORTTAGNING AV IMMA/AVFROSTNING
AV ELVÄRMD BAKRUTA OCH EXTERNA
BACKSPEGLAR
(till versioner/marknader där förutsett)
Tryck på knappen
bild 49 för att aktivera denna
funktion. Aktiveringen signaleras genom att lysdioden
på knappen tänds.
För att inaktivera funktionen, tryck igen på knappen
.
OBSERVERA! Sätt inte några klistermärken på
insidan kring glödtrådarna på den eluppvärmda
bakrutan, det kan skada dess funktion.EXTRA VÄRMESYSTEM
(till versioner/marknader där förutsett)
Denna anordning möjliggör en snabbare uppvärmning
av passagerarutrymmet vid kallt klimat och med en
låg temperatur hos motorns kylvätska.
Den extra uppvärmaren aktiveras automatiskt genom
att starta motorn och vrida manöverratt A till den
sista röda sektorn och aktivera fläkten (manöverratt
C) minst på den första hastigheten.
Uppvärmningsenheten stängs av automatiskt så snart
inställd komfort har uppnåtts.
OBSERVERA! Värmesystemets påsättning förhindras
om batterispänningen inte är tillräcklig.
bild 49F0T0048
53
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

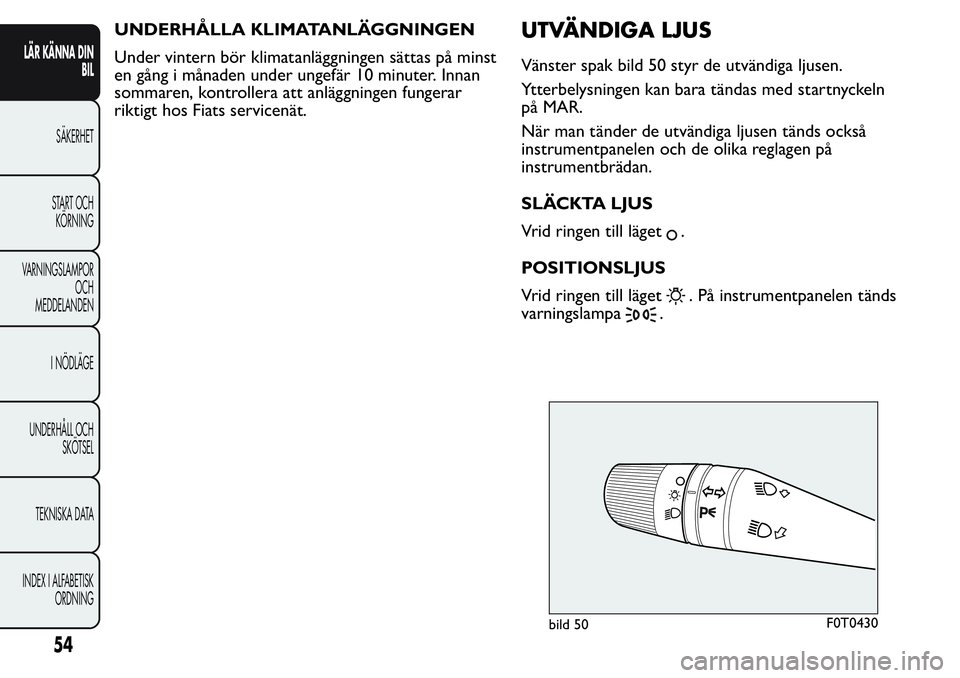

UNDERHÅLLA KLIMATANLÄGGNINGEN
Under vintern bör klimatanläggningen sättas på minst
en gång i månaden under ungefär 10 minuter. Innan
sommaren, kontrollera att anläggningen fungerar
riktigt hos Fiats servicenät.UTVÄNDIGA LJUS
Vänster spak bild 50 styr de utvändiga ljusen.
Ytterbelysningen kan bara tändas med startnyckeln
på MAR.
När man tänder de utvändiga ljusen tänds också
instrumentpanelen och de olika reglagen på
instrumentbrädan.
SLÄCKTA LJUS
Vrid ringen till läget
.
POSITIONSLJUS
Vrid ringen till läget
. På instrumentpanelen tänds
varningslampa
.
bild 50F0T0430
54
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

PARKERINGSLJUS
De tänds endast med startnyckeln i läget STOP eller
utdragen genom att brytaren på vänster spak vrids
till läget
och sedan till lägeteller.
På instrumentpanelen tänds varningslampa
.
Genom att föra spaken för körriktningsvisaren till
höger eller vänster går det att välja vilken sida ljusen
ska tändas på.
HALVLJUS
Vrid ringen till läget
. På instrumentpanelen tänds
varningslampa
.
HELLJUS
Med justerringen i läget
dra spaken mot ratten
(instabilt läge 2). På instrumentpanelen tänds
varningslampa
.
För att släcka helljusen, dra spaken mot ratten
(halvljusen tänds på nytt).
BLINKNINGAR
Dra spaken mot ratten (på instabilt läge 1)
oberoende av ringens läge.
På instrumentpanelen tänds varningslampa
.
KÖRRIKTNINGSVISARE
Ställ spaken på (permanent) läge bild 51:
uppåt (läge 1): körriktningsvisaren åt höger
aktiveras;
nedåt (läge 2): körriktningsvisaren åt vänster
aktiveras.
På instrumentpanelen blinkar lampan
eller.
Körriktningsvisarna inaktiveras automatiskt när
fordonet går tillbaka till en körning rakt fram.
För att signalera ett tillfälligt filbyte, och ratten ska
endast vridas lite, går det att flytta spaken uppåt eller
nedåt utan att den når utlösningsläget (ostabilt
läge). När spaken släpps går den automatiskt tillbaka
till ursprungsläget.
Funktionen “lane change" (filbyte)
Signalera filbyte genom att föra den vänstra spaken
till tillfälligt läge under mindre än en halv sekund.
Körriktningsvisaren på den valda sidan kommer att
aktiveras med 3 blinkningar för att sedan automatiskt
stängas av.
bild 51F0T0431
55
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

ENHETEN “FOLLOW ME HOME”
Tänder belysningen inuti fordonet under en viss
tidsperiod.
Aktivering
Med startnyckeln på läget STOP eller utdragen, dra
spaken mot ratten och använd den inom 2 minuter
efter att motorn stängts av.
Vid varje förflyttning av spaken kommer tiden för
tändning av ljusen att förlängas med 30 sekunder, upp
till maximalt 210 sekunder. Efter denna tid släcks
ljusen automatiskt.
Vid varje aktivering av spaken tänds varningslampan
på instrumentpanelen (tillsammans med
meddelandet som visas på displayen) (se kapitel
"Varningslampor och meddelanden") under tiden som
funktionen förblir aktiv. Varningslampan tänds när
spaken används för första gången och förblir tänd tills
funktionen avaktiveras automatiskt. Varje förflyttning
av spaken ökar bara den tid ljusen ska vara tända.
Inaktivering
Håll spaken tryckt mot ratten i över 2 sekunder.
RENGÖRING AV RUTOR
Höger spak bild 52 styr vindrutetorkare/
vindrutespolare och bakrutetorkare/bakrutespolare
(för versioner/marknader, där den förutses).
VINDRUTETORKARE/VINDRUTESPOLARE
Aktivering sker bara med startnyckeln på MAR.
Höger spak kan ställas på fyra olika lägen:
stillastående vindrutetorkare.
intervallfunktion.
Långsam kontinuerlig funktion.
Snabb kontinuerlig funktion.
Genom att flytta spaken till läget A bild 52 (ostabil)
begränsas funktionen till den tid som spaken hålls för
hand på detta läge.
När spaken släpps går den tillbaka till sitt läge och
stänger automatiskt av vindrutetorkaren.
bild 52F0T0432
56
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
