FIAT FIORINO 2017 Drift- och underhållshandbok (in Swedish)

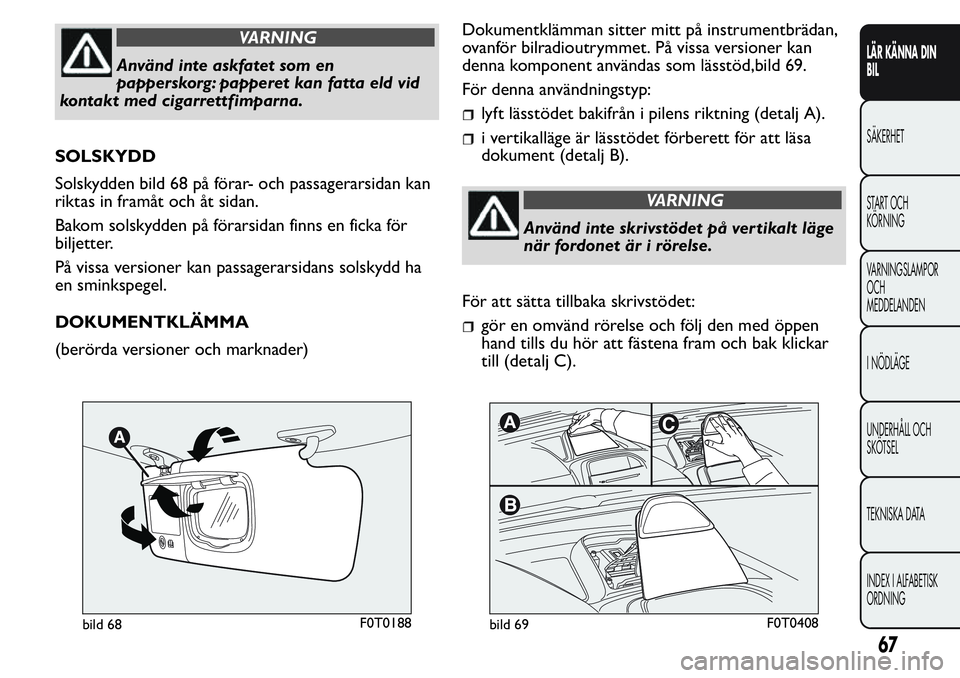

VARNING
Använd inte askfatet som en
papperskorg: papperet kan fatta eld vid
kontakt med cigarrettfimparna.
SOLSKYDD
Solskydden bild 68 på förar- och passagerarsidan kan
riktas in framåt och åt sidan.
Bakom solskydden på förarsidan finns en ficka för
biljetter.
På vissa versioner kan passagerarsidans solskydd ha
en sminkspegel.
DOKUMENTKLÄMMA
(berörda versioner och marknader)Dokumentklämman sitter mitt på instrumentbrädan,
ovanför bilradioutrymmet. På vissa versioner kan
denna komponent användas som lässtöd,bild 69.
För denna användningstyp:
lyft lässtödet bakifrån i pilens riktning (detalj A).
i vertikalläge är lässtödet förberett för att läsa
dokument (detalj B).
VARNING
Använd inte skrivstödet på vertikalt läge
när fordonet är i rörelse.
För att sätta tillbaka skrivstödet:
gör en omvänd rörelse och följ den med öppen
hand tills du hör att fästena fram och bak klickar
till (detalj C).
bild 68F0T0188bild 69F0T0408
67
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

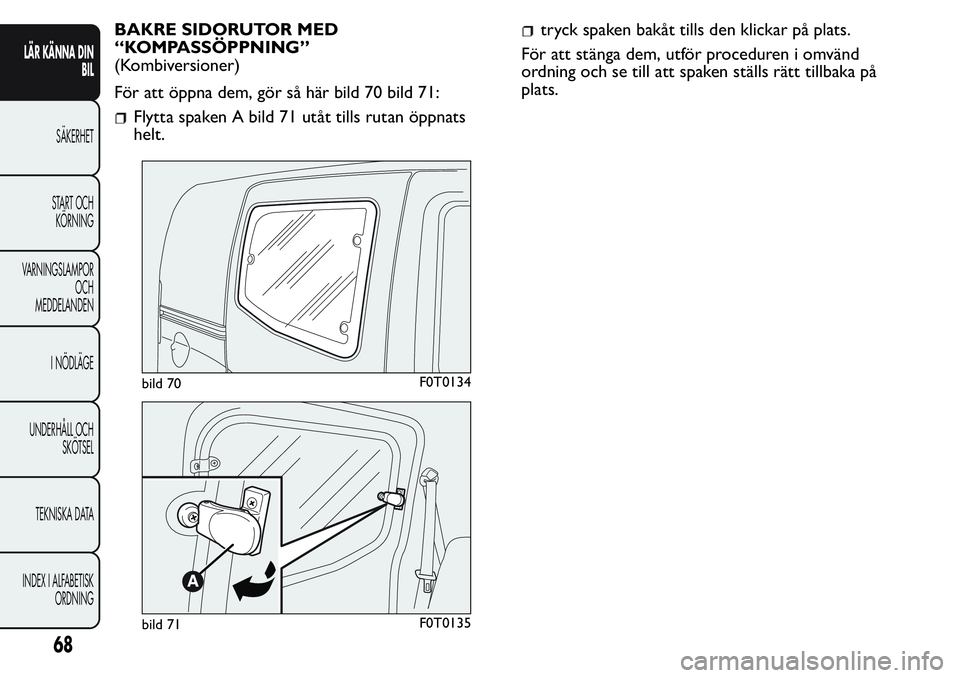

BAKRE SIDORUTOR MED
“KOMPASSÖPPNING”
(Kombiversioner)
För att öppna dem, gör så här bild 70 bild 71:
Flytta spaken A bild 71 utåt tills rutan öppnats
helt.
tryck spaken bakåt tills den klickar på plats.
För att stänga dem, utför proceduren i omvänd
ordning och se till att spaken ställs rätt tillbaka på
plats.
bild 70F0T0134
bild 71F0T0135
68
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

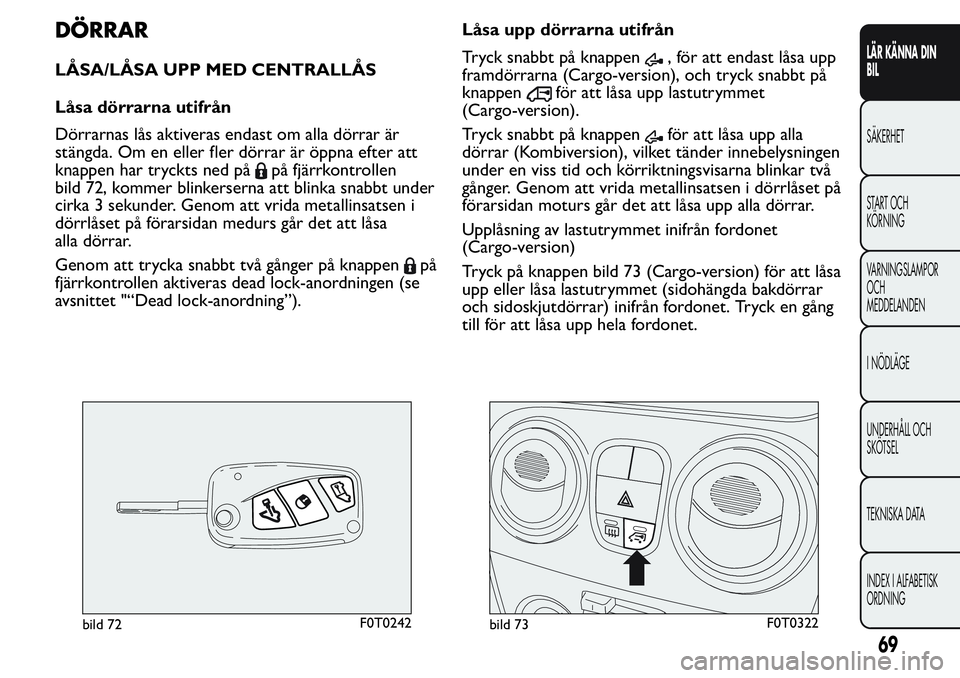

DÖRRAR
LÅSA/LÅSA UPP MED CENTRALLÅS
Låsa dörrarna utifrån
Dörrarnas lås aktiveras endast om alla dörrar är
stängda. Om en eller fler dörrar är öppna efter att
knappen har tryckts ned på
på fjärrkontrollen
bild 72, kommer blinkerserna att blinka snabbt under
cirka 3 sekunder. Genom att vrida metallinsatsen i
dörrlåset på förarsidan medurs går det att låsa
alla dörrar.
Genom att trycka snabbt två gånger på knappen
på
fjärrkontrollen aktiveras dead lock-anordningen (se
avsnittet "“Dead lock-anordning”).Låsa upp dörrarna utifrån
Tryck snabbt på knappen
, för att endast låsa upp
framdörrarna (Cargo-version), och tryck snabbt på
knappen
för att låsa upp lastutrymmet
(Cargo-version).
Tryck snabbt på knappen
för att låsa upp alla
dörrar (Kombiversion), vilket tänder innebelysningen
under en viss tid och körriktningsvisarna blinkar två
gånger. Genom att vrida metallinsatsen i dörrlåset på
förarsidan moturs går det att låsa upp alla dörrar.
Upplåsning av lastutrymmet inifrån fordonet
(Cargo-version)
Tryck på knappen bild 73 (Cargo-version) för att låsa
upp eller låsa lastutrymmet (sidohängda bakdörrar
och sidoskjutdörrar) inifrån fordonet. Tryck en gång
till för att låsa upp hela fordonet.
bild 72F0T0242bild 73F0T0322
69
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

SIDOSKJUTDÖRRAR
(till versioner/marknader där förutsett)
VARNING
Innan man öppnar en dörr ska man se
till att åtgärden kan utföras på ett
säkert sätt .
Innan du tankar bränsle, ska du se till att
sidoskjutdörren till höger är helt stängd.
I annat fall kan skador uppstå på dörren
och skjutmekanismens låssystem med öppet
tanklock, aktivt under tankningen.
VARNING
Under tankningen med öppet lock, går
det inte att öppna höger sidoskjutdörr.
Sidoskjutdörren, i Cargo-versioner, har en fjäderspärr
som gör att den stannar upp på öppet ändläge: för
att låsa den, tryck bara dörren till ändläget. För
att frigöra den, dra den med kraft framåt.
Se hur som helst till att dörren spärras riktigt till
hållanordningen när dörren är helt öppen.
VARNING
Med bilen parkerad i en backe, lämna
inte sidoskjutdörren öppen: En ofrivillig
stöt kan frigöra dörren och orsaka att den själv
dras fram.
VARNING
Innan fordonet lämnas parkerat med
öppna skjutdörrar, kontrollera alltid att
spärren kopplats till.
Öppning/stängning utifrån
Öppning: vrid nyckelns metallinsats i låset och tryck
handtaget A bild 74 i den riktning som anges med
pilen. Låt därefter dörren löpa bakåt tills den stannar
upp på ändläget.
bild 74F0T0136
70
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

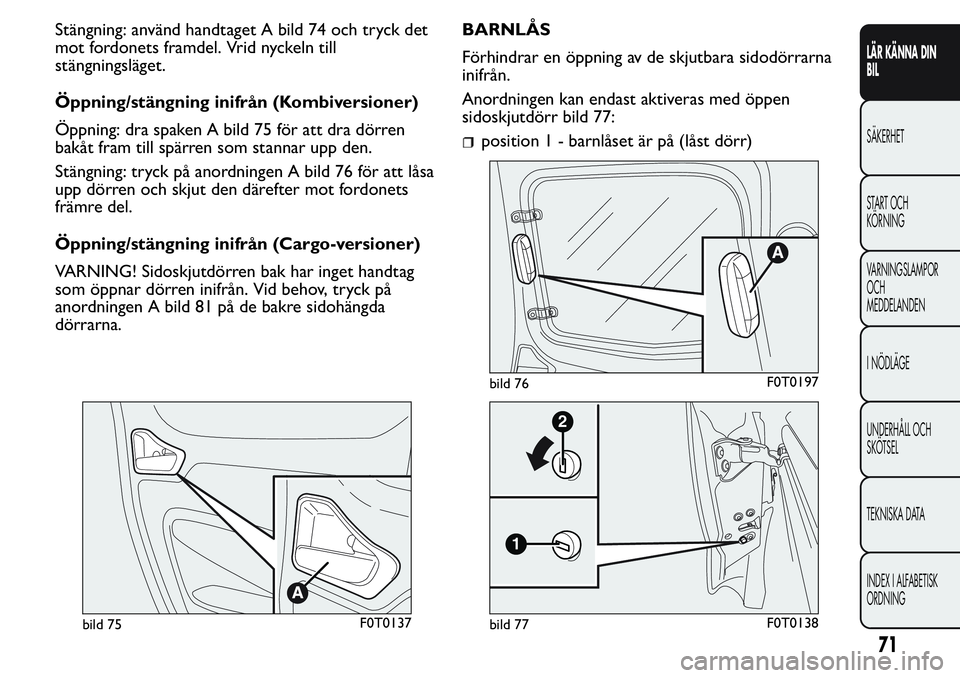

Stängning: använd handtaget A bild 74 och tryck det
mot fordonets framdel. Vrid nyckeln till
stängningsläget.
Öppning/stängning inifrån (Kombiversioner)
Öppning: dra spaken A bild 75 för att dra dörren
bakåt fram till spärren som stannar upp den.
Stängning: tryck på anordningen A bild 76 för att låsa
upp dörren och skjut den därefter mot fordonets
främre del.
Öppning/stängning inifrån (Cargo-versioner)
VARNING! Sidoskjutdörren bak har inget handtag
som öppnar dörren inifrån. Vid behov, tryck på
anordningen A bild 81 på de bakre sidohängda
dörrarna.BARNLÅS
Förhindrar en öppning av de skjutbara sidodörrarna
inifrån.
Anordningen kan endast aktiveras med öppen
sidoskjutdörr bild 77:
position 1 - barnlåset är på (låst dörr)
bild 75F0T0137
bild 76F0T0197
1
2
bild 77F0T0138
71
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

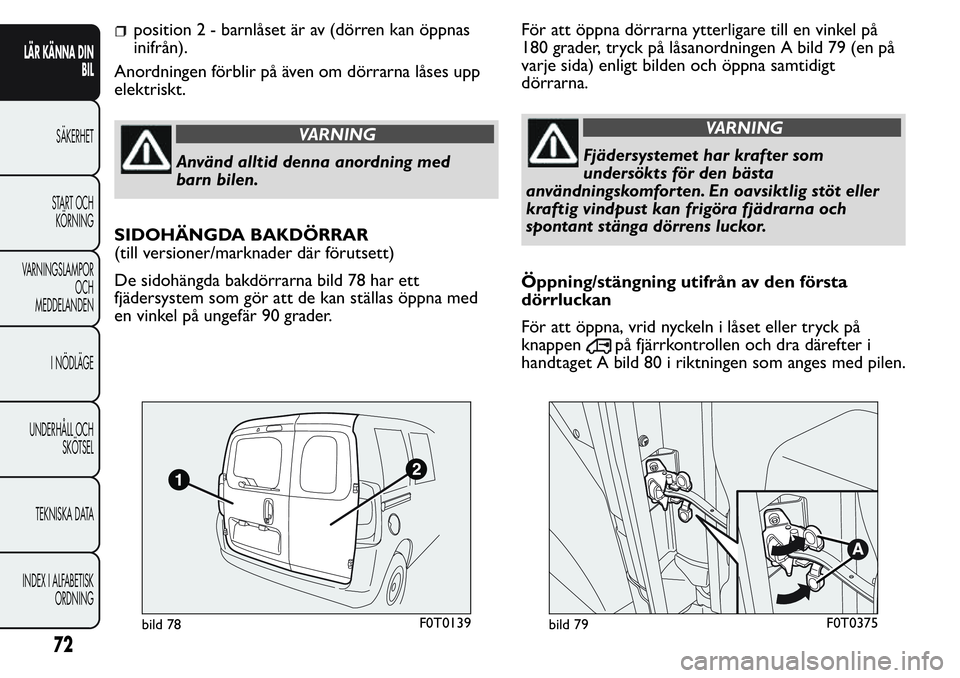

position 2 - barnlåset är av (dörren kan öppnas
inifrån).
Anordningen förblir på även om dörrarna låses upp
elektriskt.
VARNING
Använd alltid denna anordning med
barn bilen.
SIDOHÄNGDA BAKDÖRRAR
(till versioner/marknader där förutsett)
De sidohängda bakdörrarna bild 78 har ett
fjädersystem som gör att de kan ställas öppna med
en vinkel på ungefär 90 grader.För att öppna dörrarna ytterligare till en vinkel på
180 grader, tryck på låsanordningen A bild 79 (en på
varje sida) enligt bilden och öppna samtidigt
dörrarna.
VARNING
Fjädersystemet har krafter som
undersökts för den bästa
användningskomforten. En oavsiktlig stöt eller
kraftig vindpust kan frigöra fjädrarna och
spontant stänga dörrens luckor.
Öppning/stängning utifrån av den första
dörrluckan
För att öppna, vrid nyckeln i låset eller tryck på
knappen
på fjärrkontrollen och dra därefter i
handtaget A bild 80 i riktningen som anges med pilen.
bild 78F0T0139bild 79F0T0375
72
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

För att stänga, vrid nyckeln för att stänga eller tryck
på fjärrkontrollens knapp
.
VARNING
Under stängningen, ska du helt stänga
höger sidohängda dörr 2 bild 78 och
därefter den vänstra 1 bild 78. Stäng aldrig de
två dörrarna samtidigt .
Nödöppningen av den första luckan inifrån
fordonet
Inne i fordonet, använd anordningen A bild 81.
Öppning av andra sidohängd dörr
Efter en öppning av den första sidohängda dörren,
dra i handtaget A bild 82 i riktning med pilen.OBSERVERA! Använd handtaget A bild 82 endast i
riktningen som anges i figuren.
bild 80F0T0140
bild 81F0T0060
bild 82F0T0142
73
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

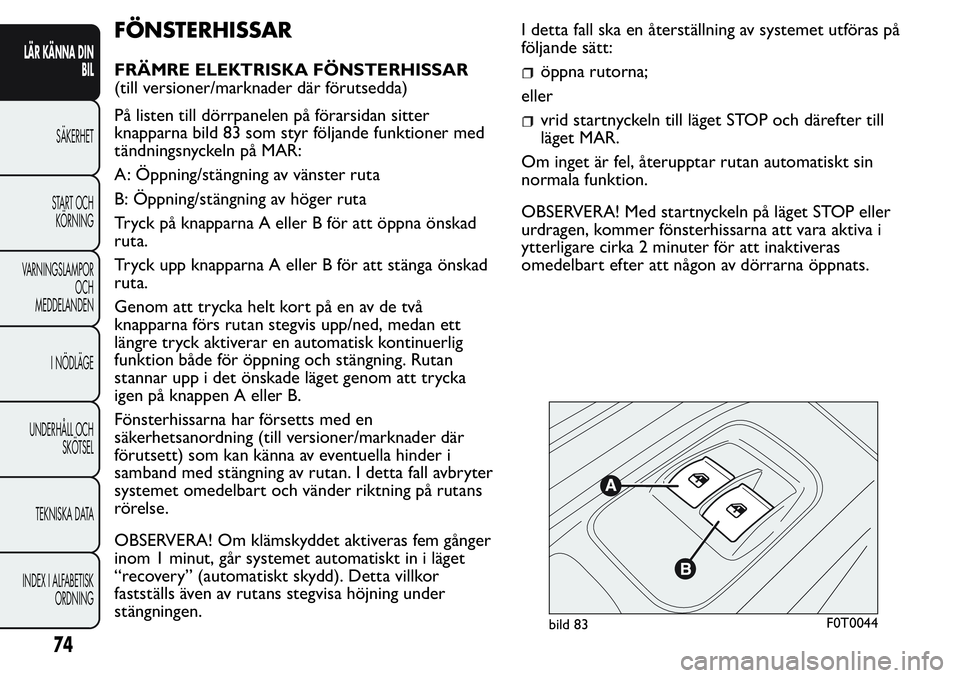

FÖNSTERHISSAR
FRÄMRE ELEKTRISKA FÖNSTERHISSAR
(till versioner/marknader där förutsedda)
På listen till dörrpanelen på förarsidan sitter
knapparna bild 83 som styr följande funktioner med
tändningsnyckeln på MAR:
A: Öppning/stängning av vänster ruta
B: Öppning/stängning av höger ruta
Tryck på knapparna A eller B för att öppna önskad
ruta.
Tryck upp knapparna A eller B för att stänga önskad
ruta.
Genom att trycka helt kort på en av de två
knapparna förs rutan stegvis upp/ned, medan ett
längre tryck aktiverar en automatisk kontinuerlig
funktion både för öppning och stängning. Rutan
stannar upp i det önskade läget genom att trycka
igen på knappen A eller B.
Fönsterhissarna har försetts med en
säkerhetsanordning (till versioner/marknader där
förutsett) som kan känna av eventuella hinder i
samband med stängning av rutan. I detta fall avbryter
systemet omedelbart och vänder riktning på rutans
rörelse.
OBSERVERA! Om klämskyddet aktiveras fem gånger
inom 1 minut, går systemet automatiskt in i läget
“recovery” (automatiskt skydd). Detta villkor
fastställs även av rutans stegvisa höjning under
stängningen.I detta fall ska en återställning av systemet utföras på
följande sätt:öppna rutorna;
eller
vrid startnyckeln till läget STOP och därefter till
läget MAR.
Om inget är fel, återupptar rutan automatiskt sin
normala funktion.
OBSERVERA! Med startnyckeln på läget STOP eller
urdragen, kommer fönsterhissarna att vara aktiva i
ytterligare cirka 2 minuter för att inaktiveras
omedelbart efter att någon av dörrarna öppnats.
bild 83F0T0044
74
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

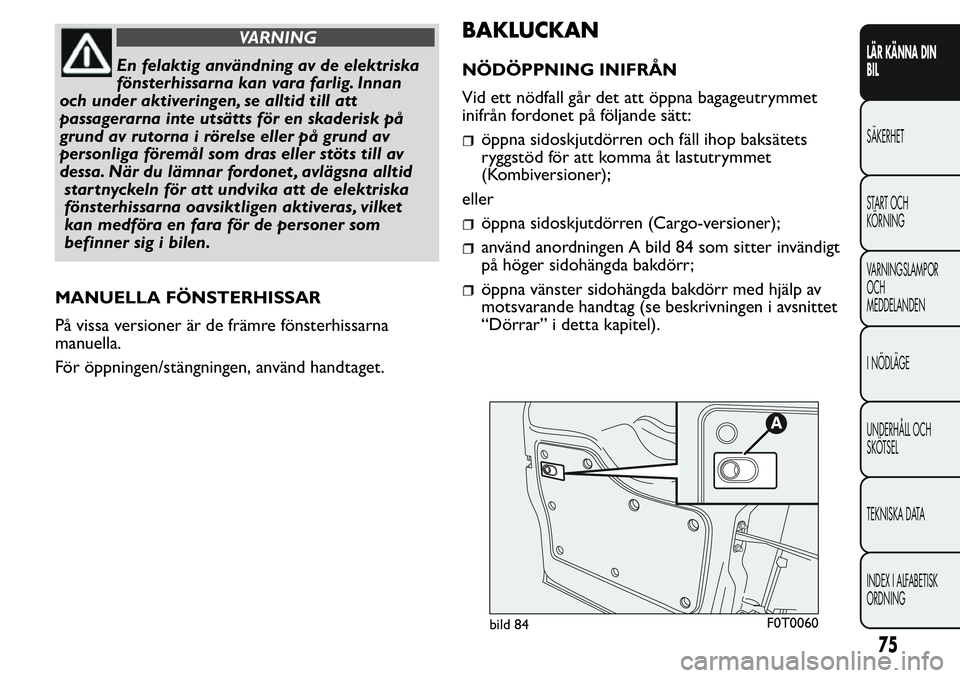

VARNING
En felaktig användning av de elektriska
fönsterhissarna kan vara farlig. Innan
och under aktiveringen, se alltid till att
passagerarna inte utsätts för en skaderisk på
grund av rutorna i rörelse eller på grund av
personliga föremål som dras eller stöts till av
dessa. När du lämnar fordonet , avlägsna alltid
startnyckeln för att undvika att de elektriska
fönsterhissarna oavsiktligen aktiveras, vilket
kan medföra en fara för de personer som
befinner sig i bilen.
MANUELLA FÖNSTERHISSAR
På vissa versioner är de främre fönsterhissarna
manuella.
För öppningen/stängningen, använd handtaget.
BAKLUCKAN
NÖDÖPPNING INIFRÅN
Vid ett nödfall går det att öppna bagageutrymmet
inifrån fordonet på följande sätt:
öppna sidoskjutdörren och fäll ihop baksätets
ryggstöd för att komma åt lastutrymmet
(Kombiversioner);
eller
öppna sidoskjutdörren (Cargo-versioner);
använd anordningen A bild 84 som sitter invändigt
på höger sidohängda bakdörr;
öppna vänster sidohängda bakdörr med hjälp av
motsvarande handtag (se beskrivningen i avsnittet
“Dörrar” i detta kapitel).
bild 84F0T0060
75
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

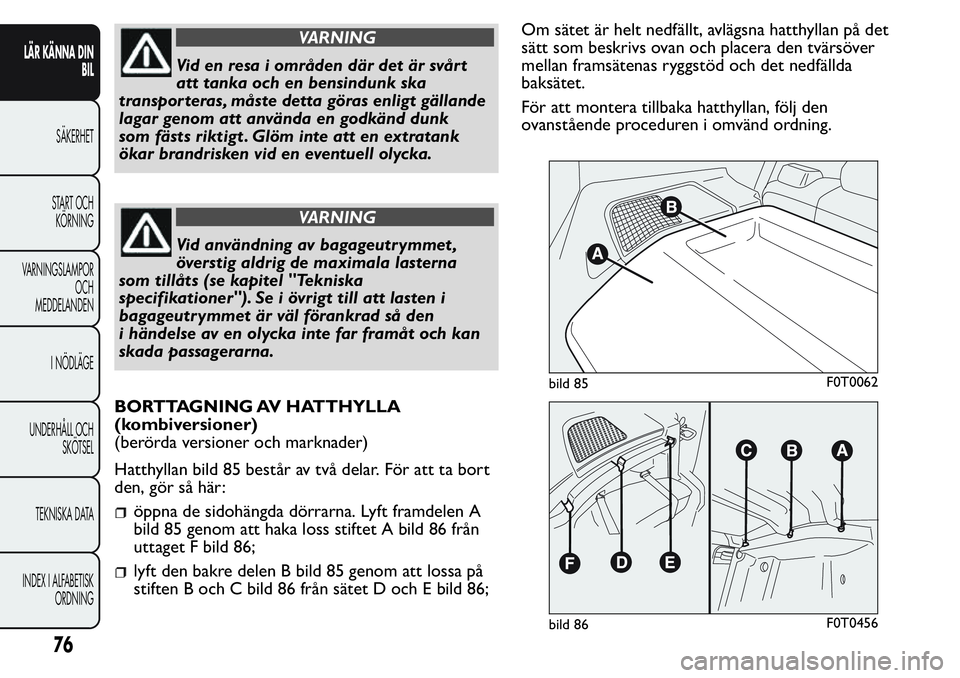

VARNING
Vid en resa i områden där det är svårt
att tanka och en bensindunk ska
transporteras, måste detta göras enligt gällande
lagar genom att använda en godkänd dunk
som fästs riktigt . Glöm inte att en extratank
ökar brandrisken vid en eventuell olycka.
VARNING
Vid användning av bagageutr ymmet ,
överstig aldrig de maximala lasterna
som tillåts (se kapitel "Tekniska
specifikationer"). Se i övrigt till att lasten i
bagageutr ymmet är väl förankrad så den
i händelse av en olycka inte far framåt och kan
skada passagerarna.
BORTTAGNING AV HATTHYLLA
(kombiversioner)
(berörda versioner och marknader)
Hatthyllan bild 85 består av två delar. För att ta bort
den, gör så här:
öppna de sidohängda dörrarna. Lyft framdelen A
bild 85 genom att haka loss stiftet A bild 86 från
uttaget F bild 86;
lyft den bakre delen B bild 85 genom att lossa på
stiften B och C bild 86 från sätet D och E bild 86;Om sätet är helt nedfällt, avlägsna hatthyllan på det
sätt som beskrivs ovan och placera den tvärsöver
mellan framsätenas ryggstöd och det nedfällda
baksätet.
För att montera tillbaka hatthyllan, följ den
ovanstående proceduren i omvänd ordning.
bild 85F0T0062
bild 86F0T0456
76
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
