FIAT FIORINO 2017 Knjižica za upotrebu i održavanje (in Serbian)

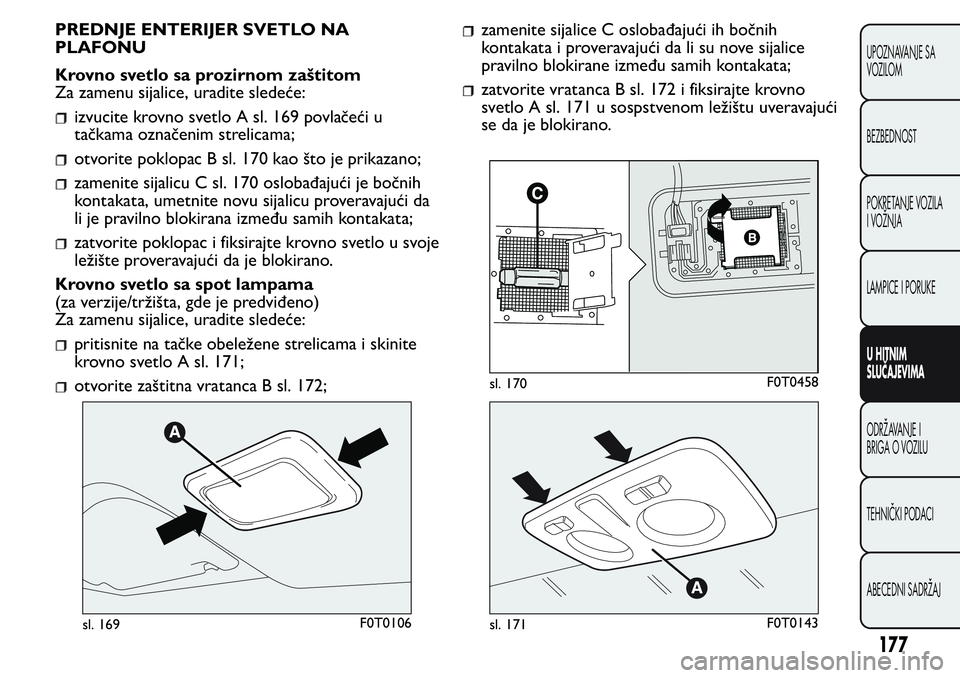

PREDNJE ENTERIJER SVETLO NA
PLAFONU
Krovno svetlo sa prozirnom zaštitom
Za zamenu sijalice, uradite sledeće:
izvucite krovno svetlo A sl. 169 povlačeći u
tačkama označenim strelicama;
otvorite poklopac B sl. 170 kao što je prikazano;
zamenite sijalicu C sl. 170 oslobađajući je bočnih
kontakata, umetnite novu sijalicu proveravajući da
li je pravilno blokirana između samih kontakata;
zatvorite poklopac i fiksirajte krovno svetlo u svoje
ležište proveravajući da je blokirano.
Krovno svetlo sa spot lampama
(za verzije/tržišta, gde je predviđeno)
Za zamenu sijalice, uradite sledeće:
pritisnite na tačke obeležene strelicama i skinite
krovno svetlo A sl. 171;
otvorite zaštitna vratanca B sl. 172;
zamenite sijalice C oslobađajući ih bočnih
kontakata i proveravajući da li su nove sijalice
pravilno blokirane između samih kontakata;
zatvorite vratanca B sl. 172 i fiksirajte krovno
svetlo A sl. 171 u sospstvenom ležištu uveravajući
se da je blokirano.
sl. 169F0T0106
sl. 170F0T0458
sl. 171F0T0143
177
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

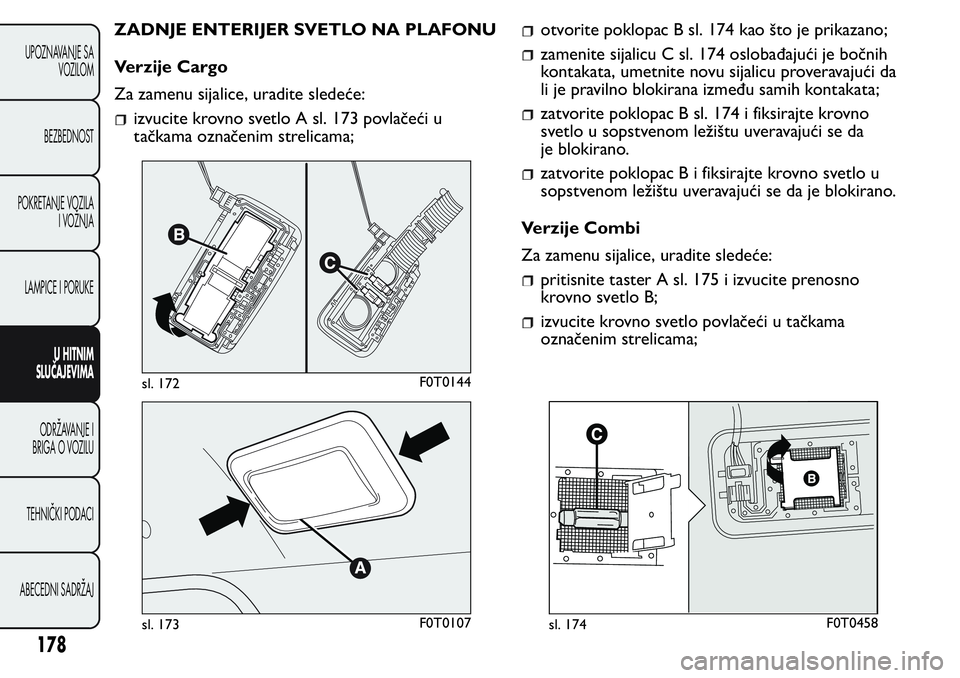

ZADNJE ENTERIJER SVETLO NA PLAFONU
Verzije Cargo
Za zamenu sijalice, uradite sledeće:
izvucite krovno svetlo A sl. 173 povlačeći u
tačkama označenim strelicama;
otvorite poklopac B sl. 174 kao što je prikazano;
zamenite sijalicu C sl. 174 oslobađajući je bočnih
kontakata, umetnite novu sijalicu proveravajući da
li je pravilno blokirana između samih kontakata;
zatvorite poklopac B sl. 174 i fiksirajte krovno
svetlo u sopstvenom ležištu uveravajući se da
je blokirano.
zatvorite poklopacBifiksirajte krovno svetlo u
sopstvenom ležištu uveravajući se da je blokirano.
Verzije Combi
Za zamenu sijalice, uradite sledeće:
pritisnite taster A sl. 175 i izvucite prenosno
krovno svetlo B;
izvucite krovno svetlo povlačeći u tačkama
označenim strelicama;
sl. 172F0T0144
sl. 173F0T0107sl. 174F0T0458
178
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

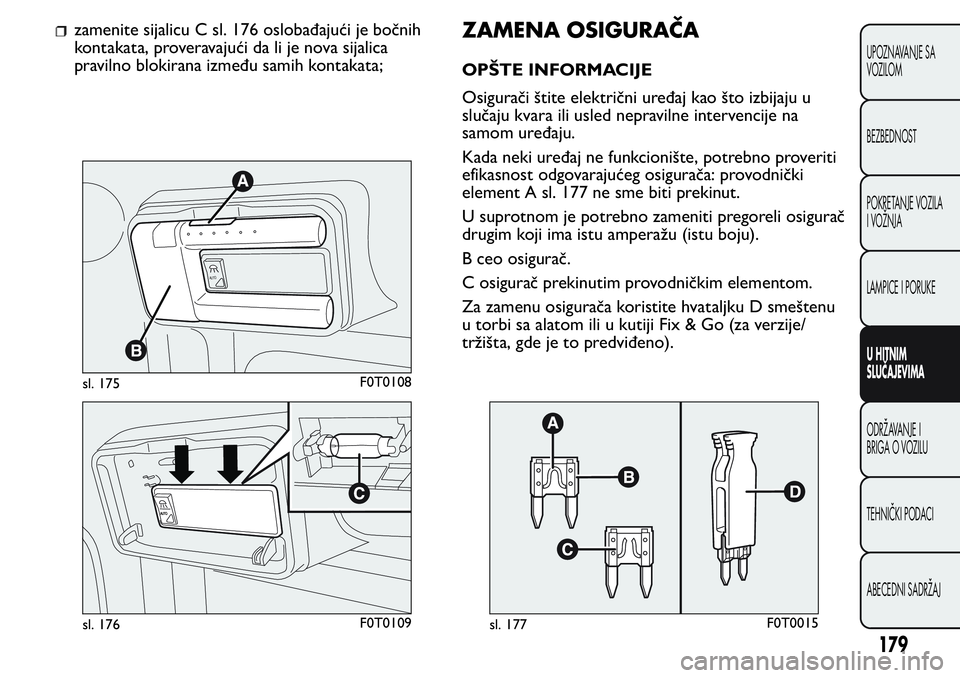

zamenite sijalicu C sl. 176 oslobađajući je bočnih
kontakata, proveravajući da li je nova sijalica
pravilno blokirana između samih kontakata;ZAMENA OSIGURAČA
OPŠTE INFORMACIJE
Osigurači štite električni uređaj kao što izbijaju u
slučaju kvara ili usled nepravilne intervencije na
samom uređaju.
Kada neki uređaj ne funkcionište, potrebno proveriti
efikasnost odgovarajućeg osigurača: provodnički
element A sl. 177 ne sme biti prekinut.
U suprotnom je potrebno zameniti pregoreli osigurač
drugim koji ima istu amperažu (istu boju).
B ceo osigurač.
C osigurač prekinutim provodničkim elementom.
Za zamenu osigurača koristite hvataljku D smeštenu
u torbi sa alatom ili u kutiji Fix & Go (za verzije/
tržišta, gde je to predviđeno).
A
U
T
O
sl. 175F0T0108
A
U
T
O
sl. 176F0T0109sl. 177F0T0015
179
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

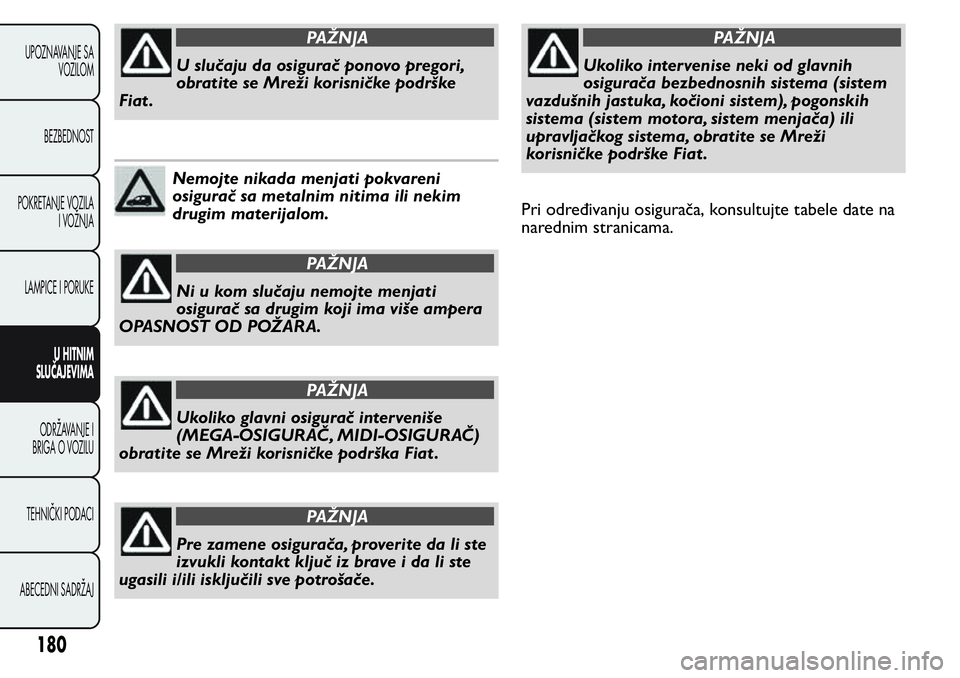

PAŽNJA
U slučaju da osigurač ponovo pregori,
obratite se Mreži korisničke podrške
Fiat .
Nemojte nikada menjati pokvareni
osigurač sa metalnim nitima ili nekim
drugim materijalom.
PAŽNJA
Ni u kom slučaju nemojte menjati
osigurač sa drugim koji ima više ampera
OPASNOST OD POŽARA.
PAŽNJA
Ukoliko glavni osigurač interveniše
(MEGA-OSIGURAČ, MIDI-OSIGURAČ)
obratite se Mreži korisničke podrška Fiat .
PAŽNJA
Pre zamene osigurača, proverite da li ste
izvukli kontakt ključ iz brave i da li ste
ugasili i/ili isključili sve potrošače.
PAŽNJA
Ukoliko intervenise neki od glavnih
osigurača bezbednosnih sistema (sistem
vazdušnih jastuka, kočioni sistem), pogonskih
sistema (sistem motora, sistem menjača) ili
upravljačkog sistema, obratite se Mreži
korisničke podrške Fiat .
Pri određivanju osigurača, konsultujte tabele date na
narednim stranicama.
180
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

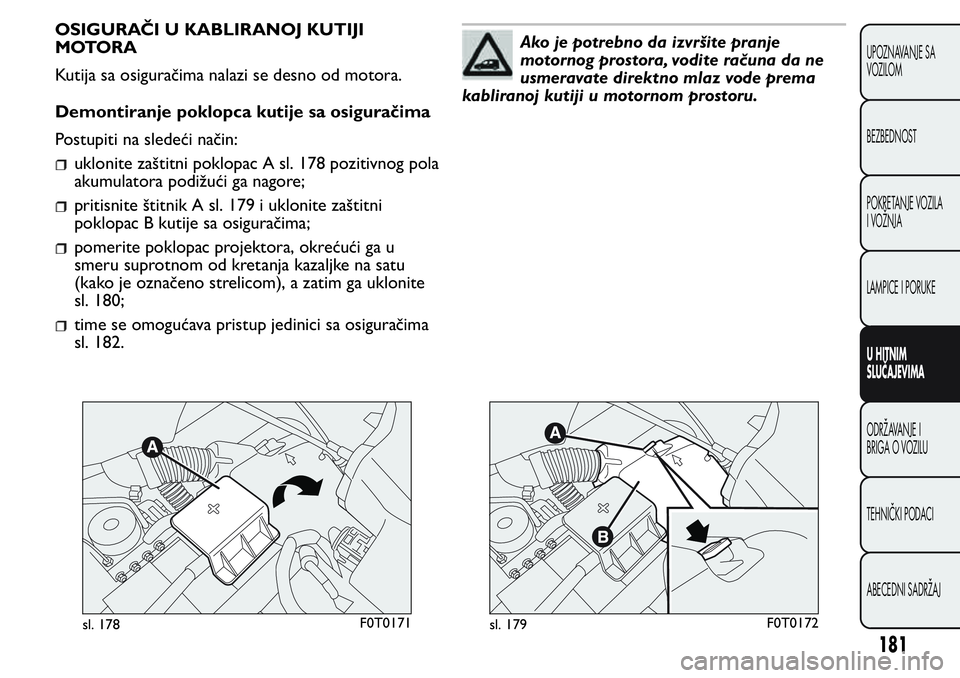

OSIGURAČI U KABLIRANOJ KUTIJI
MOTORA
Kutija sa osiguračima nalazi se desno od motora.
Demontiranje poklopca kutije sa osiguračima
Postupiti na sledeći način:
uklonite zaštitni poklopac A sl. 178 pozitivnog pola
akumulatora podižući ga nagore;
pritisnite štitnik A sl. 179 i uklonite zaštitni
poklopac B kutije sa osiguračima;
pomerite poklopac projektora, okrećući ga u
smeru suprotnom od kretanja kazaljke na satu
(kako je označeno strelicom), a zatim ga uklonite
sl. 180;
time se omogućava pristup jedinici sa osiguračima
sl. 182.
Ako je potrebno da izvršite pranje
motornog prostora, vodite računa da ne
usmeravate direktno mlaz vode prema
kabliranoj kutiji u motornom prostoru.
sl. 178F0T0171sl. 179F0T0172
181
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

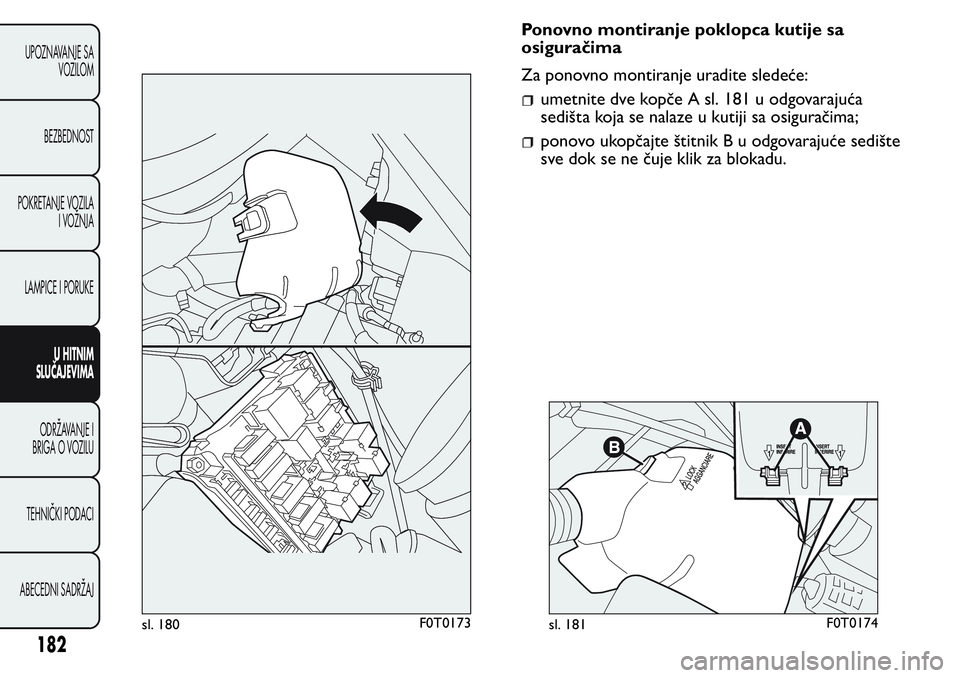

Ponovno montiranje poklopca kutije sa
osiguračima
Za ponovno montiranje uradite sledeće:
umetnite dve kopče A sl. 181 u odgovarajuća
sedišta koja se nalaze u kutiji sa osiguračima;
ponovo ukopčajte štitnik B u odgovarajuće sedište
sve dok se ne čuje klik za blokadu.
sl. 180F0T0173sl. 181F0T0174
182
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

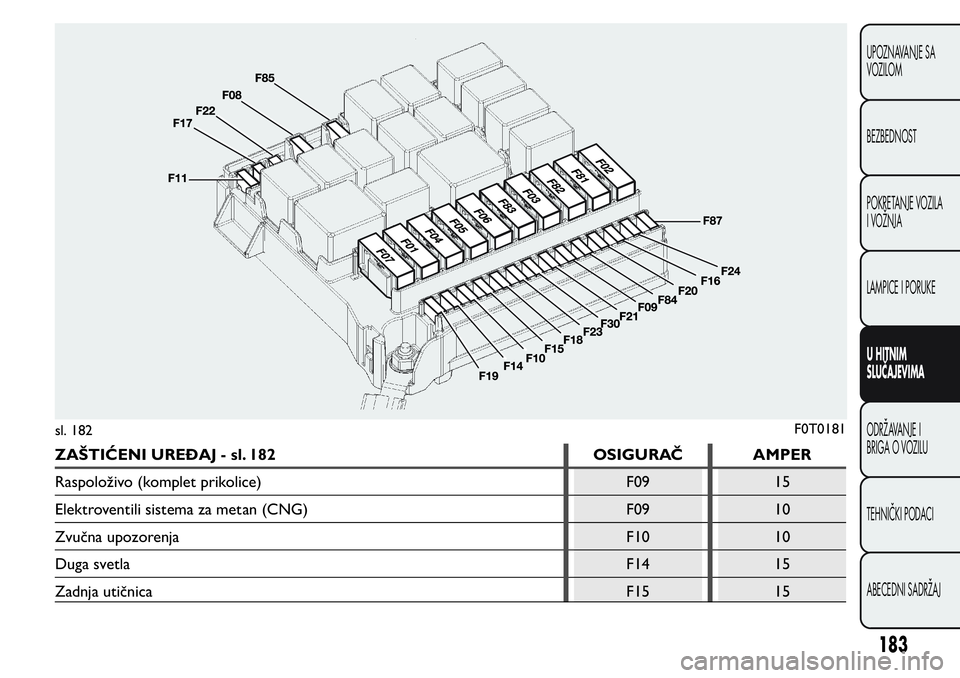

ZAŠTIĆENI UREĐAJ - sl. 182 OSIGURAČ AMPER
Raspoloživo (komplet prikolice) F09 15
Elektroventili sistema za metan (CNG) F09 10
Zvučna upozorenja F10 10
Duga svetla F14 15
Zadnja utičnica F15 15
sl. 182F0T0181
183
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

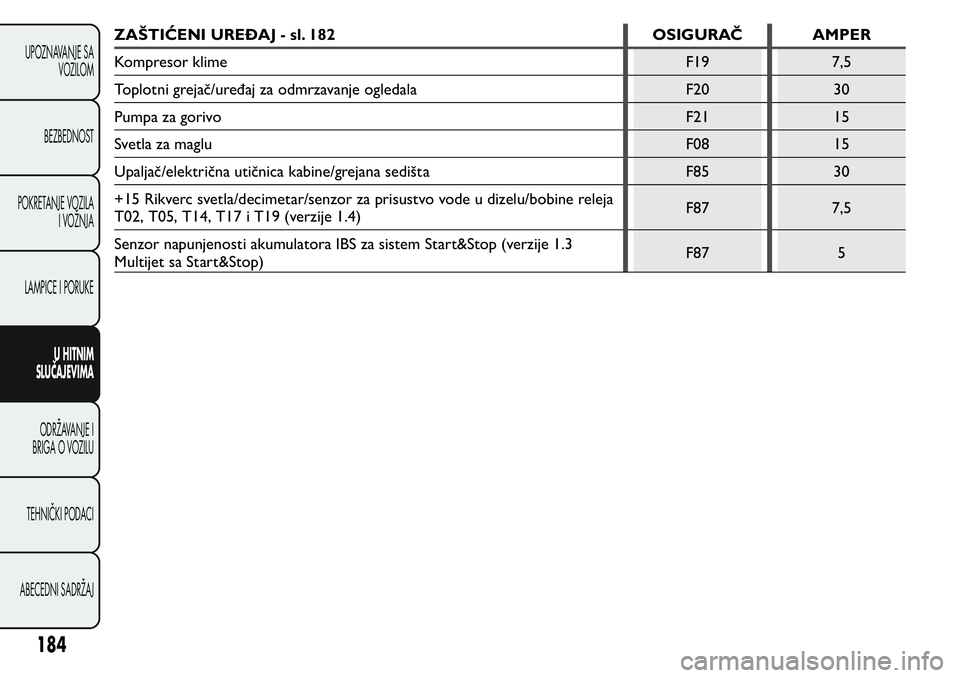

ZAŠTIĆENI UREĐAJ - sl. 182 OSIGURAČ AMPER
Kompresor klime F19 7,5
Toplotni grejač/uređaj za odmrzavanje ogledala F20 30
Pumpa za gorivo F21 15
Svetla za maglu F08 15
Upaljač/električna utičnica kabine/grejana sedišta F85 30
+15 Rikverc svetla/decimetar/senzor za prisustvo vode u dizelu/bobine releja
T02, T05, T14, T17 i T19 (verzije 1.4)F87 7,5
Senzor napunjenosti akumulatora IBS za sistem Start&Stop (verzije 1.3
Multijet sa Start&Stop)F87 5
184
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

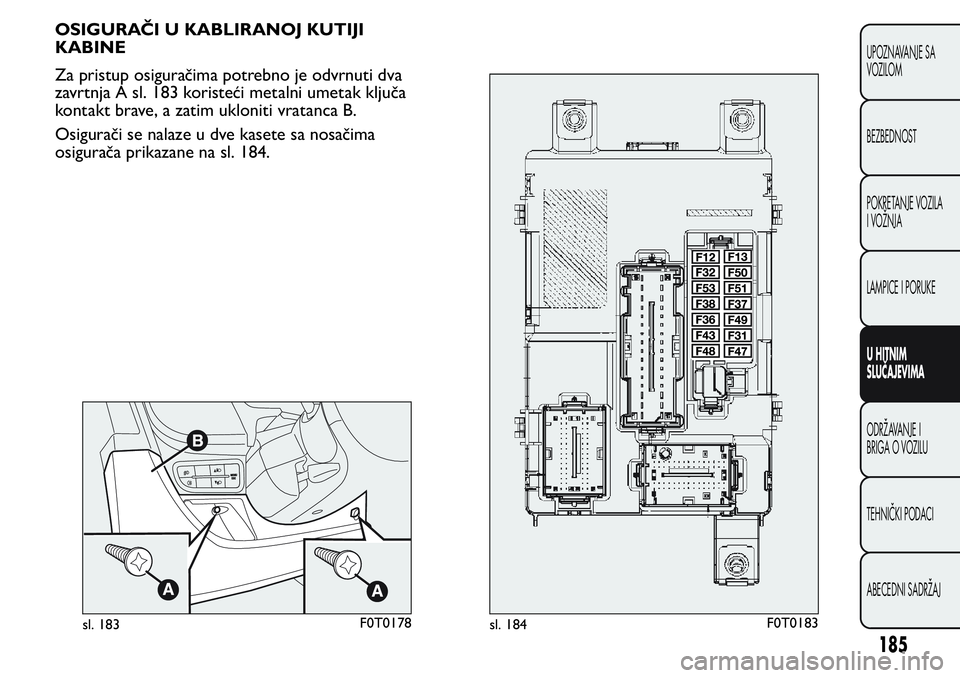

OSIGURAČI U KABLIRANOJ KUTIJI
KABINE
Za pristup osiguračima potrebno je odvrnuti dva
zavrtnja A sl. 183 koristeći metalni umetak ključa
kontakt brave, a zatim ukloniti vratanca B.
Osigurači se nalaze u dve kasete sa nosačima
osigurača prikazane na sl. 184.
sl. 183F0T0178sl. 184F0T0183
185
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

ZAŠTIĆENI UREĐAJ - sl. 184 OSIGURAČ AMPER
Oborena svetla (strana suvozača)
F12
(*)7,5
Oborena svetla (strana vozača)/korektor usmerenosti svetala F13
7,5/5
(*)
INT/A bobine releja SCM F31 5
Tempirano untrašnje osvetljenje
F32
(*)7,5
Veza za radio/jednicu sistema
Bluetoothfi/veza za Blue&Me™/utičnica za
dijagnostički sistem EOBD/jedinicu težinskog alarma/jedinica sirene alarmaF36 10
Veza za instrument tablu/komandu za stop svetla (NA) F37 5
Pokretači brava na vratima/prtljažniku
(*)F38 20
Dvosmerna pumpa vetrobrana/brisača zadnjeg stakla F43 15
Podizač prednjeg stakla (sa strane vozača)
(*)F47 20
Prednji podizač stakla (strana putnika)
(*)F48 20
Osvetljenje komandi/jedinica senzora za parkiranje/komanda spoljnih
električnih ogledala/jedinica težinskih alarmaF49 5
INT veza za radio/jedinicu sistema
Bluetoothfi/veza za Blue&Me™/
pomeranje spoljnih električnih ogledala/prekidača trenja
Komanda stop svetala (NC)F51 7,5
VEZA ZA KONTROLNU TABLU F53 5
Uređaji za odmrzavanje spoljnih ogledala F41 7,5
Dostupan F45 -
Dostupan F46 -
Dostupan F90 -
(*)Za verzije/tržišta, gde je predviđeno
