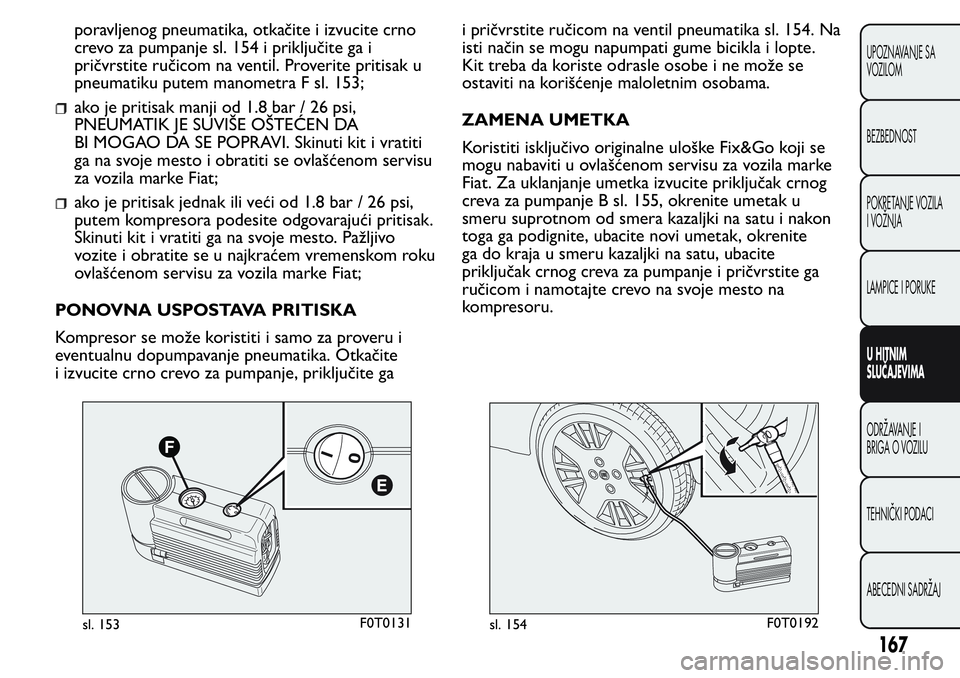

poravljenog pneumatika, otkačite i izvucite crno
crevo za pumpanje sl. 154 i priključite ga i
pričvrstite ručicom na ventil. Proverite pritisak u
pneumatiku putem manometra F sl. 153;
ako je pritisak manji od 1.8 bar / 26 psi,
PNEUMATIK JE SUVIŠE OŠTEĆEN DA
BI MOGAO DA SE POPRAVI. Skinuti kit i vratiti
ga na svoje mesto i obratiti se ovlašćenom servisu
za vozila marke Fiat;
ako je pritisak jednak ili veći od 1.8 bar / 26 psi,
putem kompresora podesite odgovarajući pritisak.
Skinuti kit i vratiti ga na svoje mesto. Pažljivo
vozite i obratite se u najkraćem vremenskom roku
ovlašćenom servisu za vozila marke Fiat;
PONOVNA USPOSTAVA PRITISKA
Kompresor se može koristiti i samo za proveru i
eventualnu dopumpavanje pneumatika. Otkačite
i izvucite crno crevo za pumpanje, priključite gai pričvrstite ručicom na ventil pneumatika sl. 154. Na
isti način se mogu napumpati gume bicikla i lopte.
Kit treba da koriste odrasle osobe i ne može se
ostaviti na korišćenje maloletnim osobama.
ZAMENA UMETKA
Koristiti isključivo originalne uloške Fix&Go koji se
mogu nabaviti u ovlašćenom servisu za vozila marke
Fiat. Za uklanjanje umetka izvucite priključak crnog
creva za pumpanje B sl. 155, okrenite umetak u
smeru suprotnom od smera kazaljki na satu i nakon
toga ga podignite, ubacite novi umetak, okrenite
ga do kraja u smeru kazaljki na satu, ubacite
priključak crnog creva za pumpanje i pričvrstite ga
ručicom i namotajte crevo na svoje mesto na
kompresoru.
sl. 153F0T0131sl. 154F0T0192
167
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

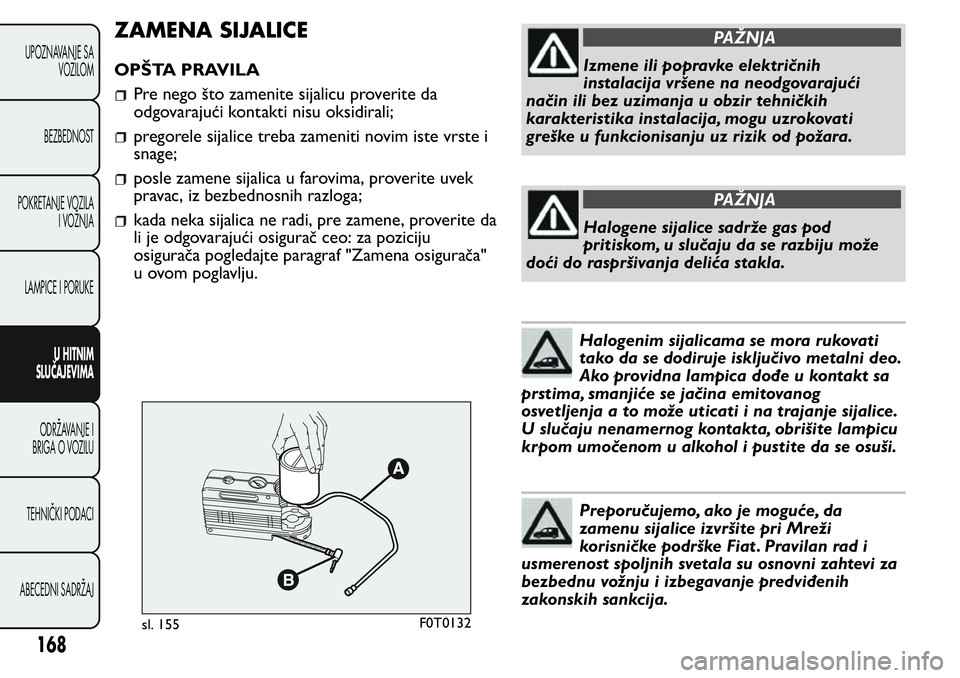

ZAMENA SIJALICE
OPŠTA PRAVILA
Pre nego što zamenite sijalicu proverite da
odgovarajući kontakti nisu oksidirali;
pregorele sijalice treba zameniti novim iste vrste i
snage;
posle zamene sijalica u farovima, proverite uvek
pravac, iz bezbednosnih razloga;
kada neka sijalica ne radi, pre zamene, proverite da
li je odgovarajući osigurač ceo: za poziciju
osigurača pogledajte paragraf "Zamena osigurača"
u ovom poglavlju.
PAŽNJA
Izmene ili popravke električnih
instalacija vršenena neodgovarajući
način ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
PAŽNJA
Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može
doći do raspršivanja delića stakla.
Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni deo.
Ako providna lampica dođe u kontakt sa
prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje sijalice.
U slučaju nenamernog kontakta, obrišite lampicu
krpom umočenom u alkohol i pustite da se osuši.
Preporučujemo, ako je moguće, da
zamenu sijalice izvršite pri Mreži
korisničke podrške Fiat . Pravilan rad i
usmerenost spoljnih svetala su osnovni zahtevi za
bezbednu vožnju i izbegavanje predviđenih
zakonskih sankcija.
sl. 155F0T0132
168
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

UPOZORENJE Na spoljnoj površini fara može se
pojaviti zamagljujući sloj: ovo ne ukazuje na
nepravilnost, ustvari to je prirodna ojava usled niske
temperature i stepena vlažnosti vazduha; nestaće
ubrzo po paljenju farova. Prisustvo kapljica unutar
fara ukazuje na prodor vode, obratite se Mreži
korisničke podrške Fiat.
169
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

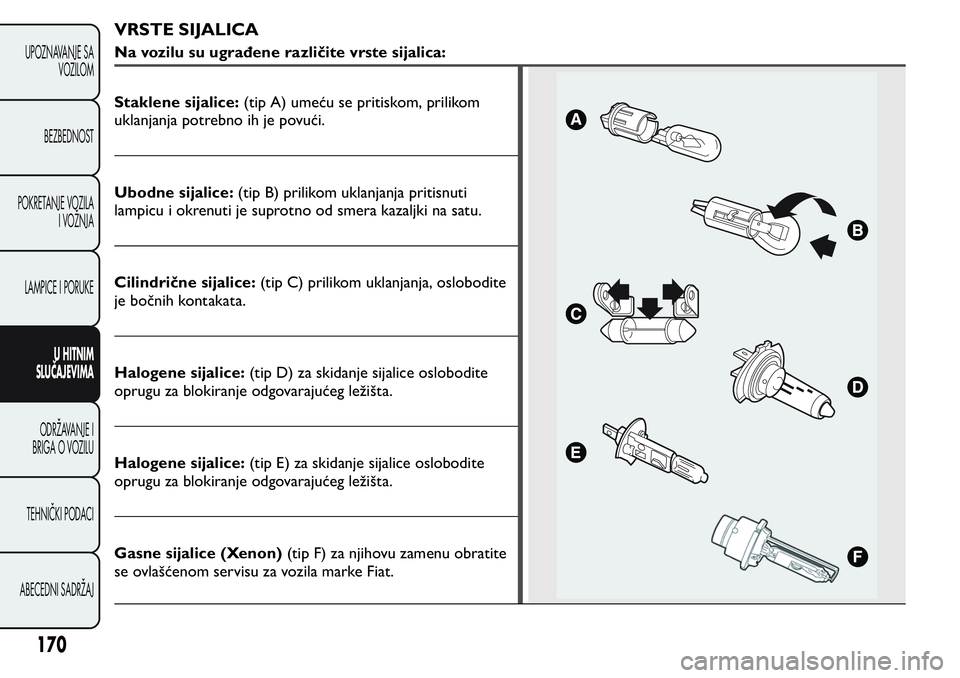

VRSTE SIJALICA
Na vozilu su ugrađene različite vrste sijalica:
Staklene sijalice:(tip A) umeću se pritiskom, prilikom
uklanjanja potrebno ih je povući.
Ubodne sijalice:(tip B) prilikom uklanjanja pritisnuti
lampicu i okrenuti je suprotno od smera kazaljki na satu.
Cilindrične sijalice:(tip C) prilikom uklanjanja, oslobodite
je bočnih kontakata.
Halogene sijalice:(tip D) za skidanje sijalice oslobodite
oprugu za blokiranje odgovarajućeg ležišta.
Halogene sijalice:(tip E) za skidanje sijalice oslobodite
oprugu za blokiranje odgovarajućeg ležišta.
Gasne sijalice (Xenon)(tip F) za njihovu zamenu obratite
se ovlašćenom servisu za vozila marke Fiat.
170
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

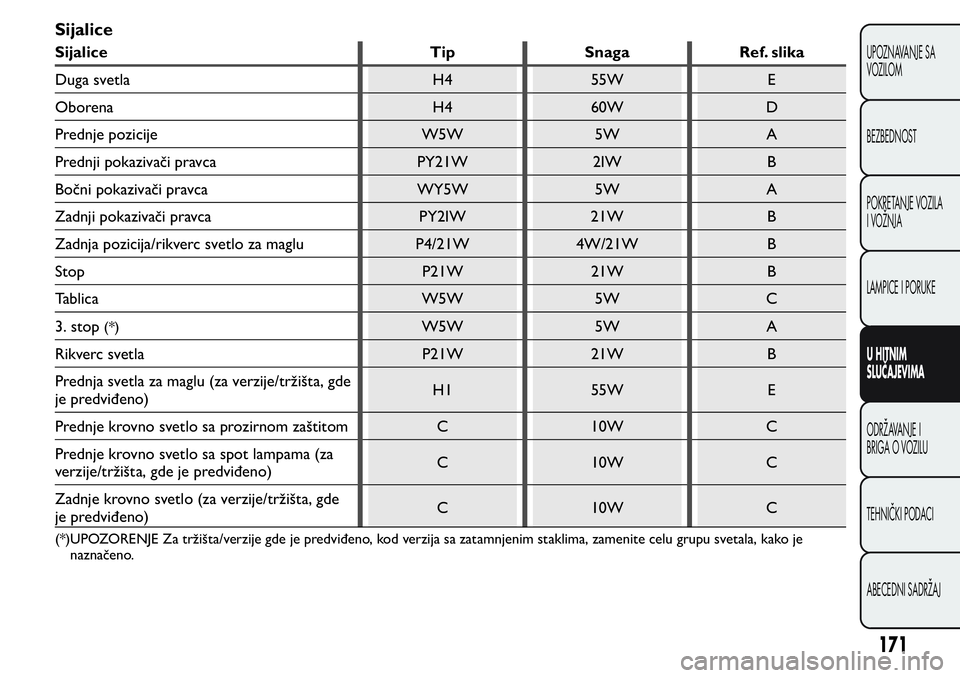

Sijalice
Sijalice Tip Snaga Ref. slika
Duga svetla H4 55W E
Oborena H4 60W D
Prednje pozicije W5W 5W A
Prednji pokazivači pravca PY21W 2IW B
Bočni pokazivači pravca WY5W 5W A
Zadnji pokazivači pravca PY2IW 21W B
Zadnja pozicija/rikverc svetlo za maglu P4/21W 4W/21W B
Stop P21W 21W B
Tablica W5W 5W C
3. stop
(*)W5W 5W A
Rikverc svetla P21W 21W B
Prednja svetla za maglu (za verzije/tržišta, gde
je predviđeno)H1 55W E
Prednje krovno svetlo sa prozirnom zaštitom C 10W C
Prednje krovno svetlo sa spot lampama (za
verzije/tržišta, gde je predviđeno)C 10W C
Zadnje krovno svetlo (za verzije/tržišta, gde
je predviđeno)C 10W C
(*)UPOZORENJE Za tržišta/verzije gde je predviđeno, kod verzija sa zatamnjenim staklima, zamenite celu grupu svetala, kako je
naznačeno.
171
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

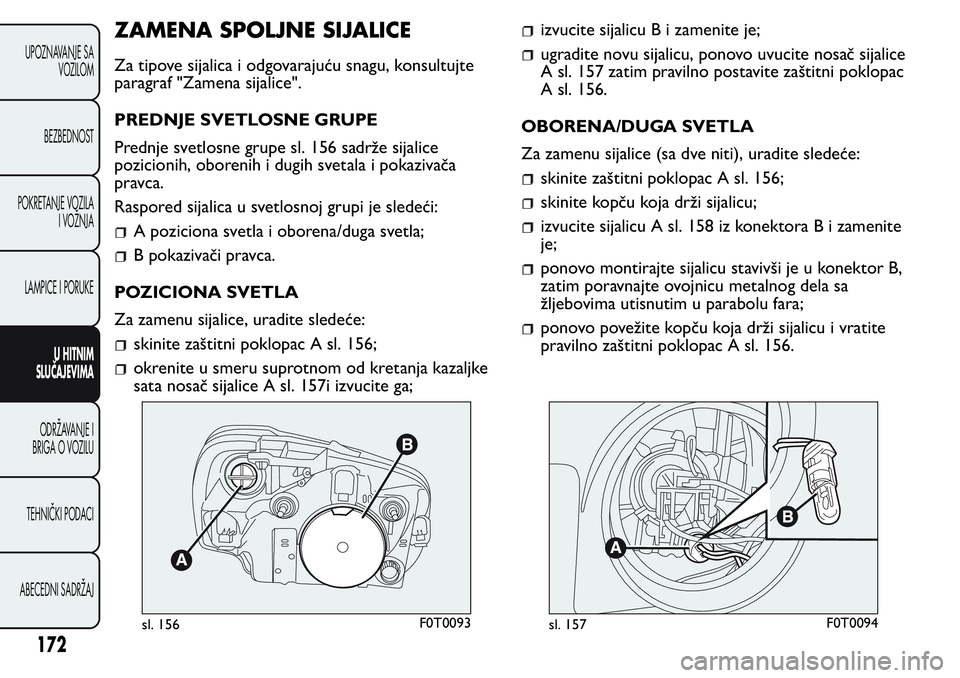

ZAMENA SPOLJNE SIJALICE
Za tipove sijalica i odgovarajuću snagu, konsultujte
paragraf "Zamena sijalice".
PREDNJE SVETLOSNE GRUPE
Prednje svetlosne grupe sl. 156 sadrže sijalice
pozicionih, oborenih i dugih svetala i pokazivača
pravca.
Raspored sijalica u svetlosnoj grupi je sledeći:
A poziciona svetla i oborena/duga svetla;
B pokazivači pravca.
POZICIONA SVETLA
Za zamenu sijalice, uradite sledeće:
skinite zaštitni poklopac A sl. 156;
okrenite u smeru suprotnom od kretanja kazaljke
sata nosač sijalice A sl. 157i izvucite ga;
izvucite sijalicu B i zamenite je;
ugradite novu sijalicu, ponovo uvucite nosač sijalice
A sl. 157 zatim pravilno postavite zaštitni poklopac
A sl. 156.
OBORENA/DUGA SVETLA
Za zamenu sijalice (sa dve niti), uradite sledeće:
skinite zaštitni poklopac A sl. 156;
skinite kopču koja drži sijalicu;
izvucite sijalicu A sl. 158 iz konektora B i zamenite
je;
ponovo montirajte sijalicu stavivši je u konektor B,
zatim poravnajte ovojnicu metalnog dela sa
žljebovima utisnutim u parabolu fara;
ponovo povežite kopču koja drži sijalicu i vratite
pravilno zaštitni poklopac A sl. 156.
sl. 156F0T0093sl. 157F0T0094
172
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

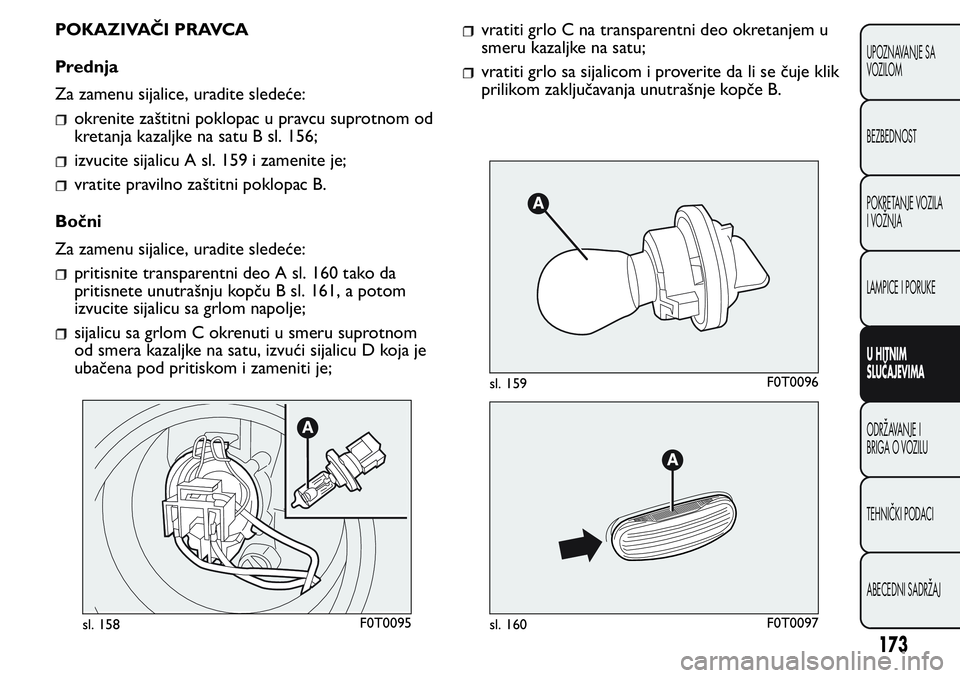

POKAZIVAČI PRAVCA
Prednja
Za zamenu sijalice, uradite sledeće:
okrenite zaštitni poklopac u pravcu suprotnom od
kretanja kazaljke na satu B sl. 156;
izvucite sijalicu A sl. 159 i zamenite je;
vratite pravilno zaštitni poklopac B.
Bočni
Za zamenu sijalice, uradite sledeće:
pritisnite transparentni deo A sl. 160 tako da
pritisnete unutrašnju kopču B sl. 161, a potom
izvucite sijalicu sa grlom napolje;
sijalicu sa grlom C okrenuti u smeru suprotnom
od smera kazaljke na satu, izvući sijalicu D koja je
ubačena pod pritiskom i zameniti je;
vratiti grlo C na transparentni deo okretanjem u
smeru kazaljke na satu;
vratiti grlo sa sijalicom i proverite da li se čuje klik
prilikom zaključavanja unutrašnje kopče B.
sl. 158F0T0095
sl. 159F0T0096
sl. 160F0T0097
173
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

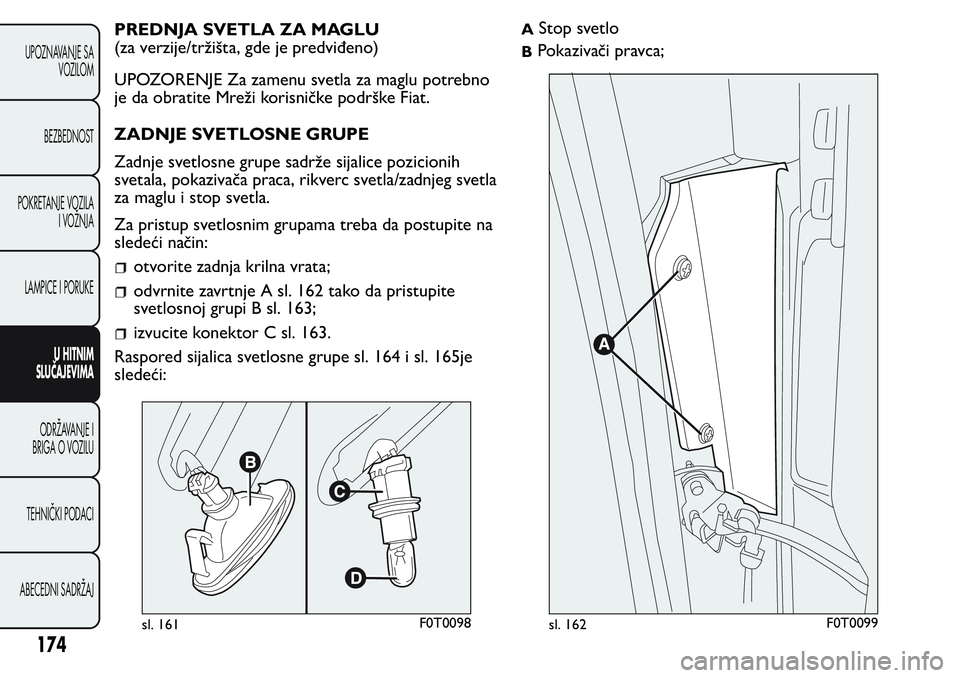

PREDNJA SVETLA ZA MAGLU
(za verzije/tržišta, gde je predviđeno)
UPOZORENJE Za zamenu svetla za maglu potrebno
je da obratite Mreži korisničke podrške Fiat.
ZADNJE SVETLOSNE GRUPE
Zadnje svetlosne grupe sadrže sijalice pozicionih
svetala, pokazivača praca, rikverc svetla/zadnjeg svetla
za maglu i stop svetla.
Za pristup svetlosnim grupama treba da postupite na
sledeći način:
otvorite zadnja krilna vrata;
odvrnite zavrtnje A sl. 162 tako da pristupite
svetlosnoj grupi B sl. 163;
izvucite konektor C sl. 163.
Raspored sijalica svetlosne grupe sl. 164 i sl. 165je
sledeći:
AStop svetlo
BPokazivači pravca;
sl. 161F0T0098sl. 162F0T0099
174
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

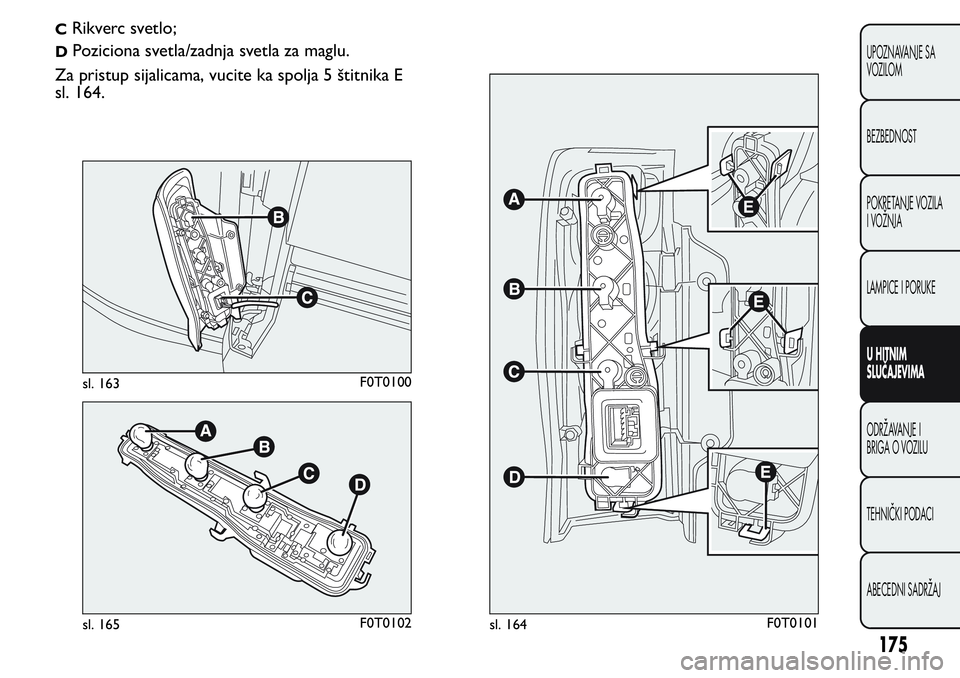

CRikverc svetlo;
DPoziciona svetla/zadnja svetla za maglu.
Za pristup sijalicama, vucite ka spolja 5 štitnika E
sl. 164.
sl. 163F0T0100
sl. 165F0T0102sl. 164F0T0101
175
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

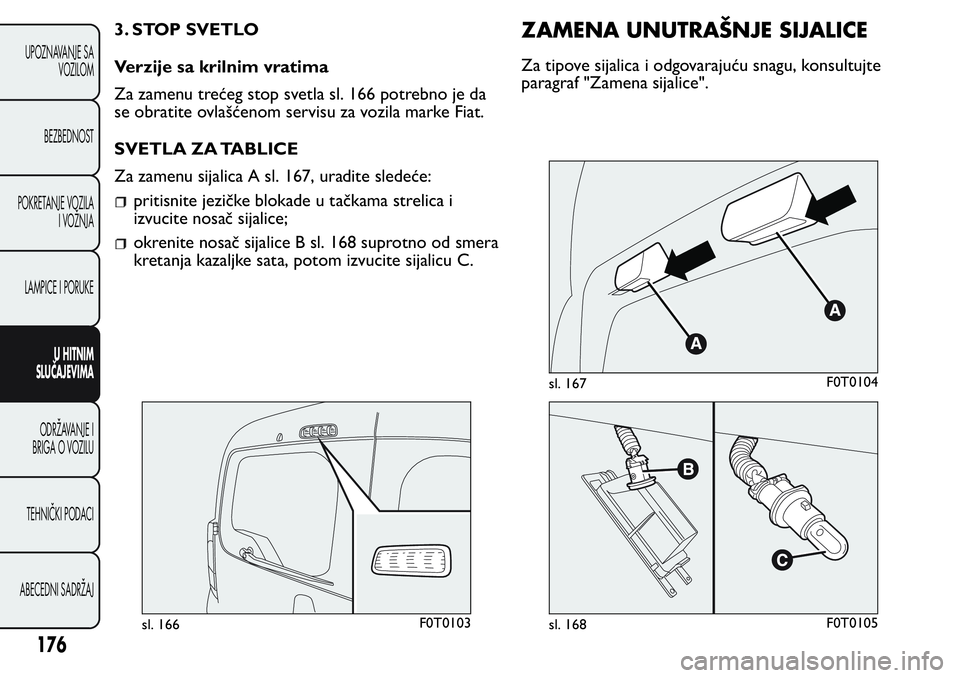

3. STOP SVETLO
Verzije sa krilnim vratima
Za zamenu trećeg stop svetla sl. 166 potrebno je da
se obratite ovlašćenom servisu za vozila marke Fiat.
SVETLA ZA TABLICE
Za zamenu sijalica A sl. 167, uradite sledeće:
pritisnite jezičke blokade u tačkama strelica i
izvucite nosač sijalice;
okrenite nosač sijalice B sl. 168 suprotno od smera
kretanja kazaljke sata, potom izvucite sijalicu C.
ZAMENA UNUTRAŠNJE SIJALICE
Za tipove sijalica i odgovarajuću snagu, konsultujte
paragraf "Zamena sijalice".
sl. 166F0T0103
sl. 167F0T0104
sl. 168F0T0105
176
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ
