FIAT FIORINO 2017 Käyttö- ja huolto-ohjekirja (in in Finnish)

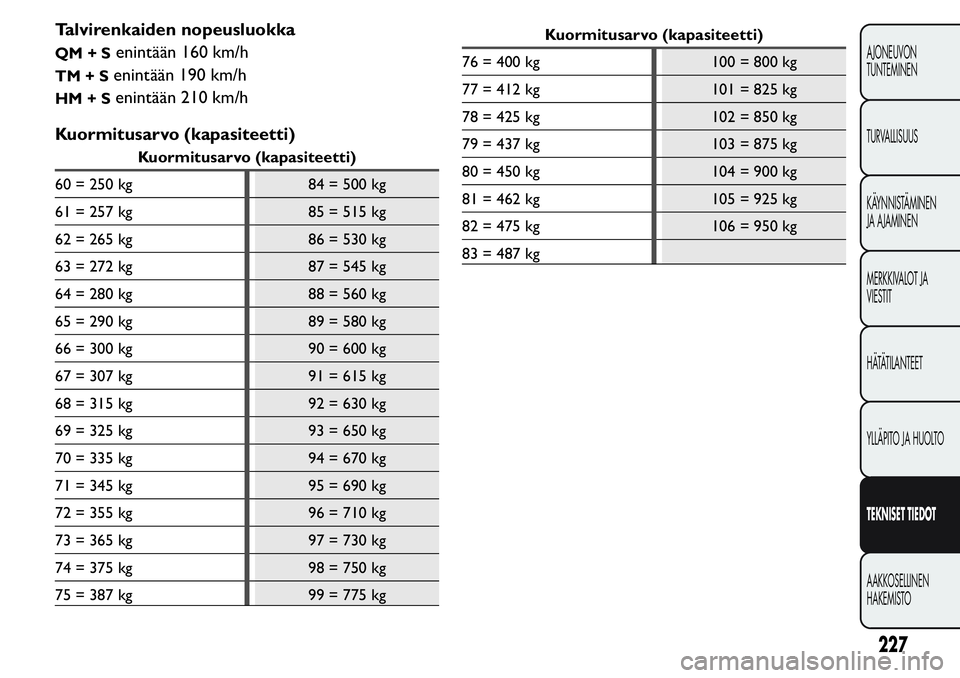

Talvirenkaiden nopeusluokka
QM+Senintään 160 km/h
TM+Senintään 190 km/h
HM+Senintään 210 km/h
Kuormitusarvo (kapasiteetti)
Kuormitusarvo (kapasiteetti)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
Kuormitusarvo (kapasiteetti)
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
227
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

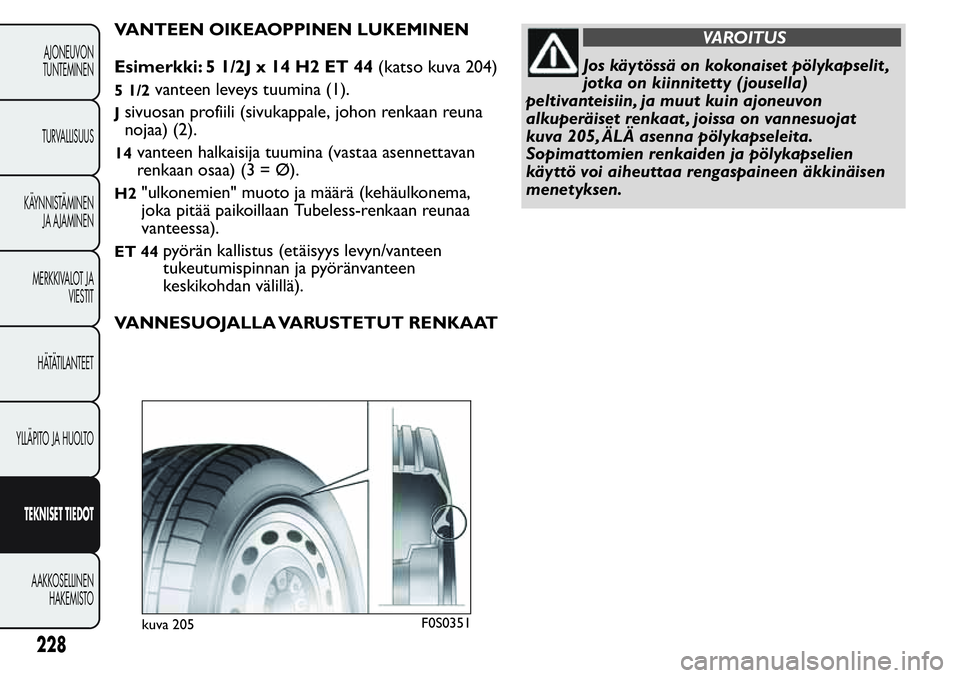

VANTEEN OIKEAOPPINEN LUKEMINEN
Esimerkki: 5 1/2J x 14 H2 ET 44(katso kuva 204)
5 1/2vanteen leveystuumina (1).
Jsivuosan profiili (sivukappale, johon renkaan reuna
nojaa) (2).
14vanteen halkaisija tuumina (vastaa asennettavan
renkaan osaa) (3 = Ø).
H2"ulkonemien" muoto ja määrä (kehäulkonema,
joka pitää paikoillaan Tubeless-renkaan reunaa
vanteessa).
ET 44pyörän kallistus (etäisyys levyn/vanteen
tukeutumispinnan ja pyöränvanteen
keskikohdan välillä).
VANNESUOJALLA VARUSTETUT RENKAAT
VAROITUS
Jos käytössä on kokonaiset pölykapselit ,
jotka on kiinnitetty ( jousella)
peltivanteisiin, ja muut kuin ajoneuvon
alkuperäiset renkaat , joissa on vannesuojat
kuva 205, ÄL Ä asenna pölykapseleita.
Sopimattomien renkaiden ja pölykapselien
käyttö voi aiheuttaa rengaspaineen äkkinäisen
menetyksen.
kuva 205F0S0351
228
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

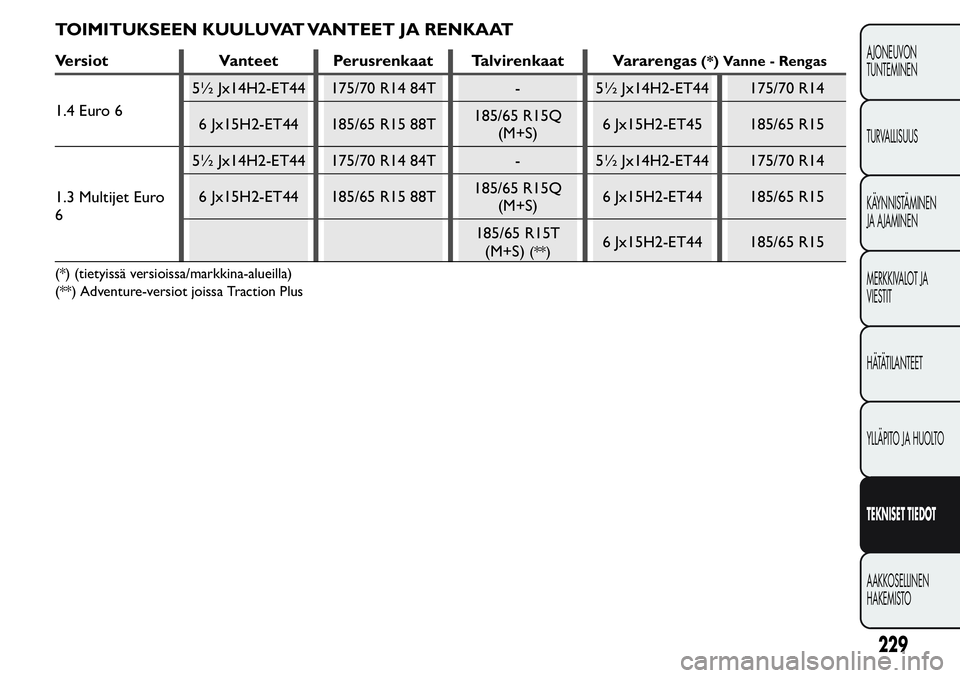

TOIMITUKSEEN KUULUVAT VANTEET JA RENKAAT
Versiot Vanteet Perusrenkaat Talvirenkaat
Vararengas(*) Vanne - Rengas
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro
65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET44 185/65 R15
185/65 R15T
(M+S)
(**)6 Jx15H2-ET44 185/65 R15
(*) (tietyissä versioissa/markkina-alueilla)
(**) Adventure-versiot joissa Traction Plus
229
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

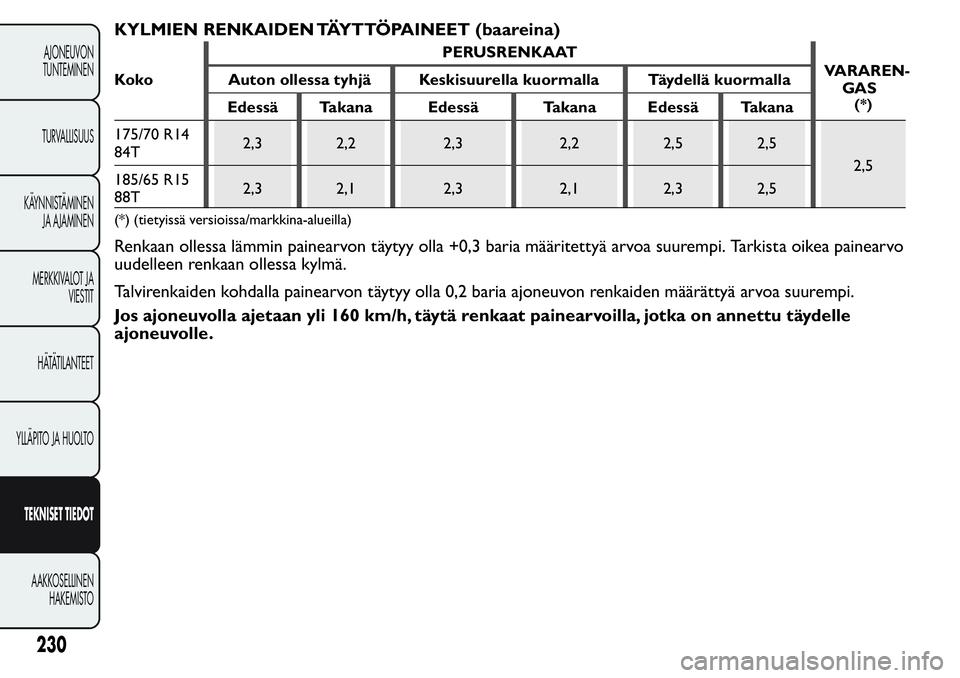

KYLMIEN RENKAIDEN TÄYTTÖPAINEET (baareina)
KokoPERUSRENKAAT
VARAREN-
(*)
Auton ollessa tyhjä Keskisuurella kuormalla Täydellä kuormalla
Edessä Takana Edessä Takana Edessä Takana
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (tietyissä versioissa/markkina-alueilla)
Renkaan ollessa lämmin painearvon täytyy olla +0,3 baria määritettyä arvoa suurempi. Tarkista oikea painearvo
uudelleen renkaan ollessa kylmä.
Talvirenkaiden kohdalla painearvon täytyy olla 0,2 baria ajoneuvon renkaiden määrättyä arvoa suurempi.
Jos ajoneuvolla ajetaan yli 160 km/h, täytä renkaat painearvoilla, jotka on annettu täydelle
ajoneuvolle.
230
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO
GAS

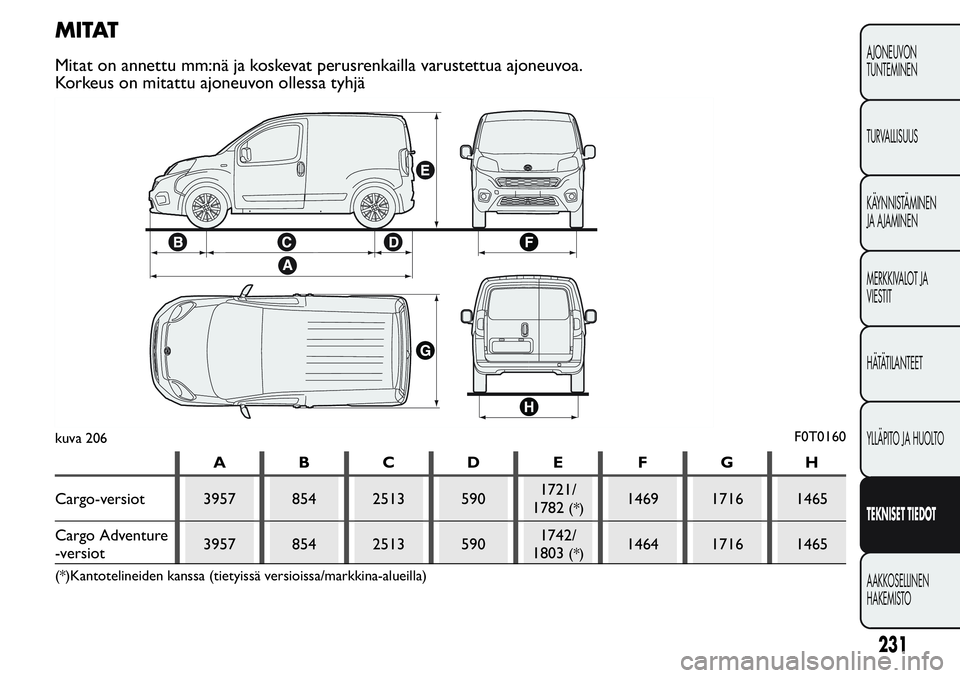

M I TAT
Mitat on annettu mm:nä ja koskevat perusrenkailla varustettua ajoneuvoa.
Korkeus on mitattu ajoneuvon ollessa tyhjä
ABCDE FGH
Cargo-versiot 3957 854 2513 5901721/
1782
(*)1469 1716 1465
Cargo Adventure
-versiot3957 854 2513 5901742/
1803
(*)1464 1716 1465
(*)Kantotelineiden kanssa (tietyissä versioissa/markkina-alueilla)
kuva 206F0T0160
231
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

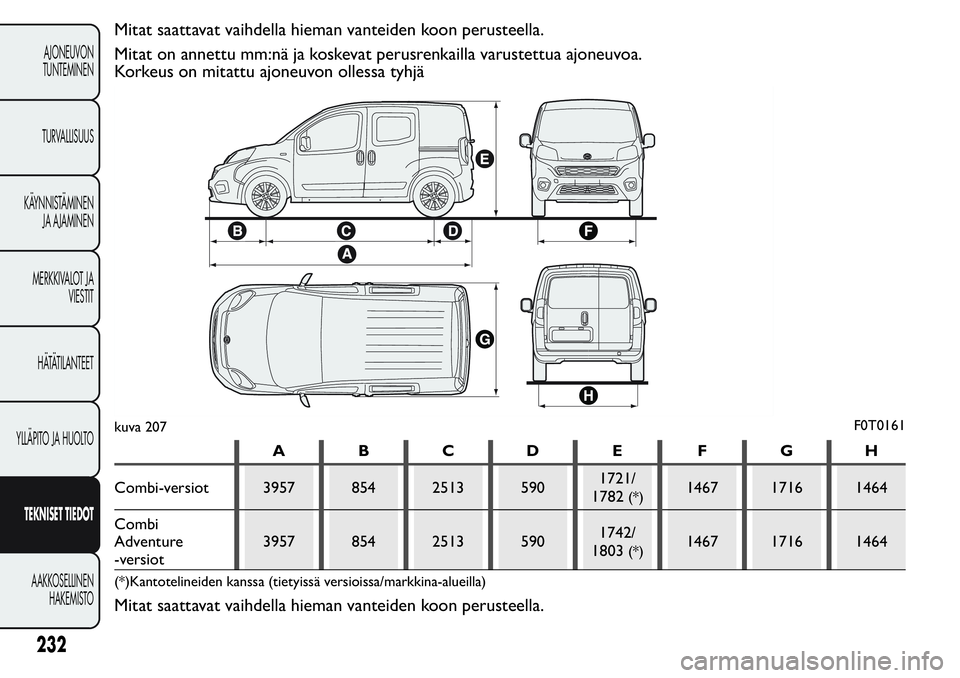

Mitat saattavat vaihdella hieman vanteiden koon perusteella.
Mitat on annettu mm:nä ja koskevat perusrenkailla varustettua ajoneuvoa.
Korkeus on mitattu ajoneuvon ollessa tyhjä
ABCDE FGH
Combi-versiot 3957 854 2513 5901721/
1782
(*)1467 1716 1464
Combi
Adventure
-versiot3957 854 2513 5901742/
1803
(*)1467 1716 1464
(*)Kantotelineiden kanssa (tietyissä versioissa/markkina-alueilla)
Mitat saattavat vaihdella hieman vanteiden koon perusteella.
kuva 207F0T0161
232
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

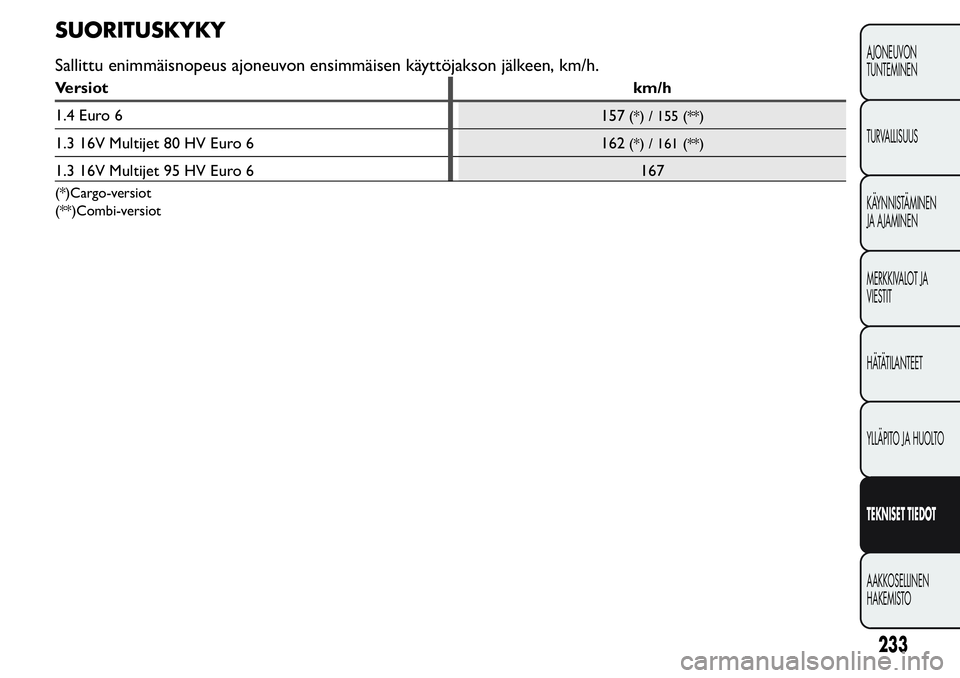

SUORITUSKYKY
Sallittu enimmäisnopeus ajoneuvon ensimmäisen käyttöjakson jälkeen, km/h.
Versiotkm/h
1.4 Euro 6
157
(*) / 155 (**)
1.3 16V Multijet 80 HV Euro 6
162(*) / 161 (**)
1.3 16V Multijet 95 HV Euro 6 167
(*)Cargo-versiot
(**)Combi-versiot
233
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

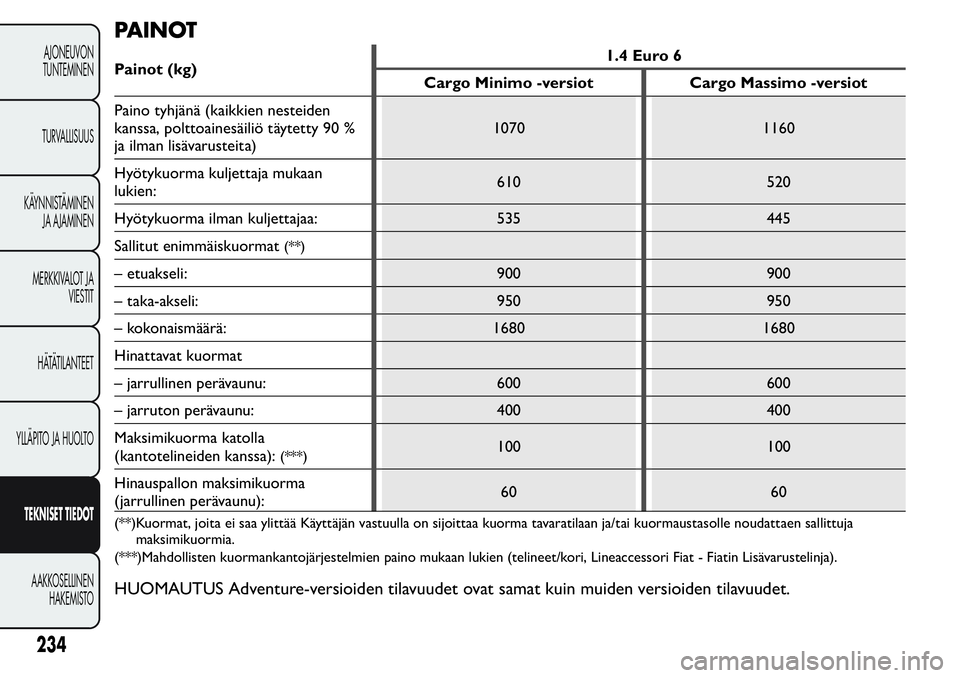

PAINOT
Painot (kg)1.4 Euro 6
Cargo Minimo -versiot Cargo Massimo -versiot
Paino tyhjänä (kaikkien nesteiden
kanssa, polttoainesäiliö täytetty 90 %
ja ilman lisävarusteita)1070 1160
Hyötykuorma kuljettaja mukaan
lukien:610 520
Hyötykuorma ilman kuljettajaa: 535 445
Sallitut enimmäiskuormat
(**)
– etuakseli: 900 900
– taka-akseli: 950 950
– kokonaismäärä: 1680 1680
Hinattavat kuormat
– jarrullinen perävaunu: 600 600
– jarruton perävaunu: 400 400
Maksimikuorma katolla
(kantotelineiden kanssa):
(***)100 100
Hinauspallon maksimikuorma
(jarrullinen perävaunu):60 60
(**)Kuormat, joita ei saa ylittää Käyttäjän vastuulla on sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja
maksimikuormia.
(***)Mahdollisten kuormankantojärjestelmien paino mukaan lukien (telineet/kori, Lineaccessori Fiat - Fiatin Lisävarustelinja).
HUOMAUTUS Adventure-versioiden tilavuudet ovat samat kuin muiden versioiden tilavuudet.
234
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

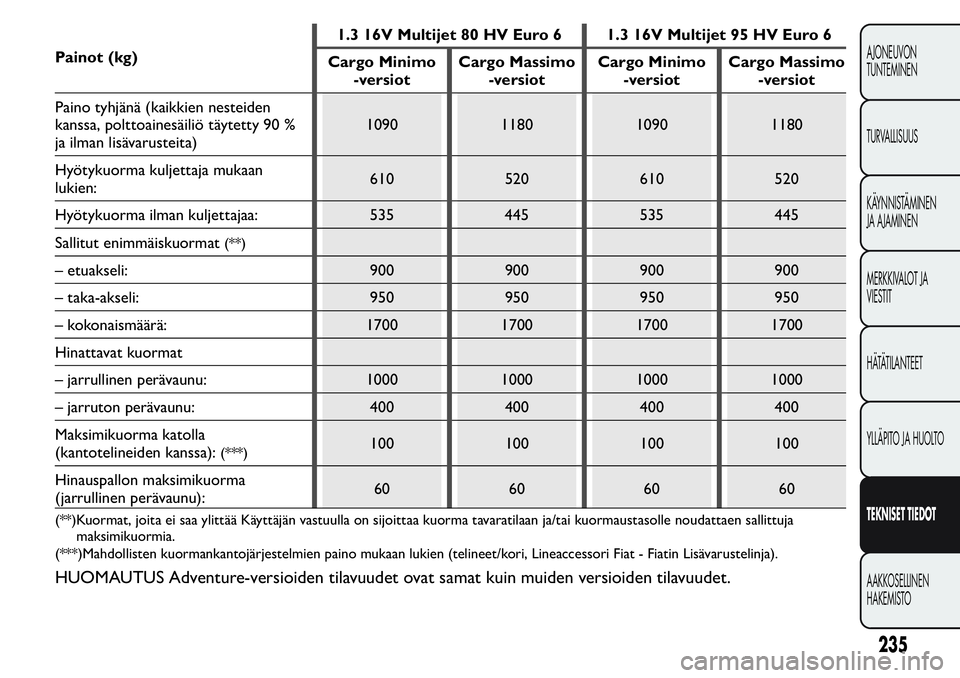

Painot (kg)1.3 16V Multijet 80 HV Euro 6 1.3 16V Multijet 95 HV Euro 6
Cargo Minimo
-versiotCargo Massimo
-versiotCargo Minimo
-versiotCargo Massimo
-versiot
Paino tyhjänä (kaikkien nesteiden
kanssa, polttoainesäiliö täytetty 90 %
ja ilman lisävarusteita)1090 1180 1090 1180
Hyötykuorma kuljettaja mukaan
lukien:610 520 610 520
Hyötykuorma ilman kuljettajaa: 535 445 535 445
Sallitut enimmäiskuormat
(**)
– etuakseli: 900 900 900 900
– taka-akseli: 950 950 950 950
– kokonaismäärä: 1700 1700 1700 1700
Hinattavat kuormat
– jarrullinen perävaunu: 1000 1000 1000 1000
– jarruton perävaunu: 400 400 400 400
Maksimikuorma katolla
(kantotelineiden kanssa):
(***)100 100 100 100
Hinauspallon maksimikuorma
(jarrullinen perävaunu):60 60 60 60
(**)Kuormat, joita ei saa ylittää Käyttäjän vastuulla on sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja
maksimikuormia.
(***)Mahdollisten kuormankantojärjestelmien paino mukaan lukien (telineet/kori, Lineaccessori Fiat - Fiatin Lisävarustelinja).
HUOMAUTUS Adventure-versioiden tilavuudet ovat samat kuin muiden versioiden tilavuudet.
235
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

Painot (kg)1.4 Euro 6
Cargo Minimo PTT 1500 -versiotCargo Massimo PTT 1500
-versiot
Paino tyhjänä (kaikkien nesteiden
kanssa, polttoainesäiliö täytetty 90 %
ja ilman lisävarusteita)1070 1160
Hyötykuorma kuljettaja mukaan
lukien:430 340
Hyötykuorma ilman kuljettajaa: 355 265
Sallitut enimmäiskuormat
(**)
– etuakseli: 900 900
– taka-akseli: 950 950
– kokonaismäärä: 1500 1500
Hinattavat kuormat
– jarrullinen perävaunu: 600 600
– jarruton perävaunu: 400 400
Maksimikuorma katolla
(kantotelineiden kanssa):
(***)100 100
Hinauspallon maksimikuorma
(jarrullinen perävaunu):60 60
(**)Kuormat, joita ei saa ylittää Käyttäjän vastuulla on sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja
maksimikuormia.
(***)Mahdollisten kuormankantojärjestelmien paino mukaan lukien (telineet/kori, Lineaccessori Fiat - Fiatin Lisävarustelinja).
HUOMAUTUS Adventure-versioiden tilavuudet ovat samat kuin muiden versioiden tilavuudet.
