FIAT FIORINO 2017 Libretto Uso Manutenzione (in Italian)

CERCHI E PNEUMATICI IN DOTAZIONE
Versioni CerchiPneumatici in
dotazionePneumatici da
neveRuota di scorta(*) Cerchio -
Pneumatico
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro
65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET44 185/65 R15
185/65 R15T
(M+S)
(**)6 Jx15H2-ET44 185/65 R15
(*) (per versioni/mercati, dove previsto)
(**) Versioni Adventure in abbinamento a Traction Plus
237
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
MisuraPNEUMATICI IN DOTAZIONE
RUOTA DI
SCORTA
(*)
A vuoto A medio carico A pieno carico
AnteriorePosteriore
Anteriore Posteriore AnteriorePosteriore
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (per versioni/mercati, dove previsto)
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto.
Ricontrollare comunque il corretto valore a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per gli
pneumatici in dotazione.
In caso di marcia a velocità superiori di 160 km/h, gonfiare gli pneumatici ai valori previsti per
le condizioni di pieno carico.
238
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione.
L'altezza si intende a veicolo scarico
ABCDE FGH
Versioni Cargo 3957 854 2513 5901721/
1782
(*)1469 1716 1465
Versioni Cargo
Adventure3957 854 2513 5901742/
1803
(*)1464 1716 1465
(*)Con barre portatutto (per versioni/mercati, dove previsto)
A seconda della dimensione dei cerchi, possibili piccole variazioni di misura.
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione.
fig. 206F0T0160
239
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

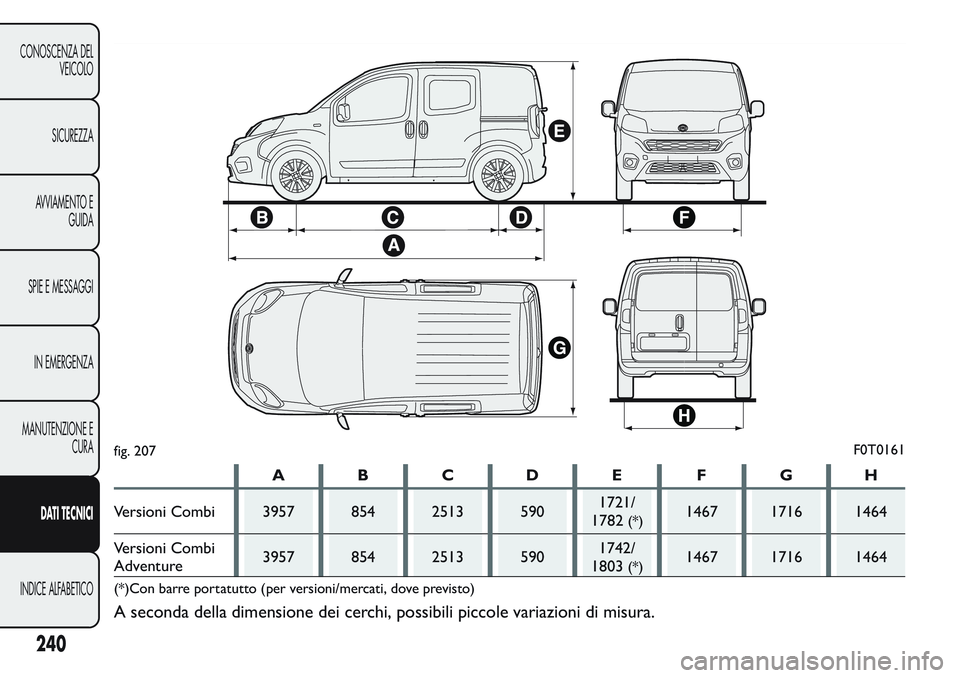

L'altezza si intende a veicolo scarico

ABCDE FGH
Versioni Combi 3957 854 2513 5901721/
1782
(*)1467 1716 1464
Versioni Combi
Adventure3957 854 2513 5901742/
1803
(*)1467 1716 1464
(*)Con barre portatutto (per versioni/mercati, dove previsto)
A seconda della dimensione dei cerchi, possibili piccole variazioni di misura.
fig. 207F0T0161
240
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

PRESTAZIONI
Velocità massima ammissibile dopo il primo periodo d'uso del veicolo in km/h.
Versionikm/h
1.4 Euro 6
157
(*) /155 (**)
1.3 16V Multijet 80 CV Euro 6
162(*) /161 (**)
1.3 16V Multijet 95 CV Euro 6 167
(*)Versioni Cargo
(**)Versioni Combi
241
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

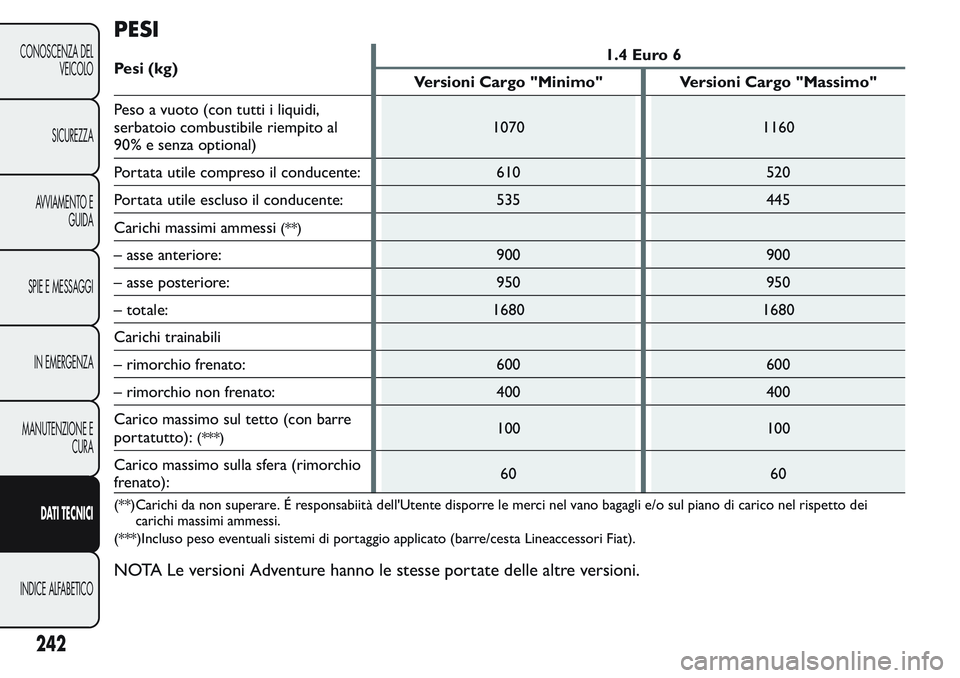

PESI
Pesi (kg)1.4 Euro 6
Versioni Cargo "Minimo" Versioni Cargo "Massimo"
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito al
90% e senza optional)1070 1160
Portata utile compreso il conducente: 610 520
Portata utile escluso il conducente: 535 445
Carichi massimi ammessi
(**)
– asse anteriore: 900 900
– asse posteriore: 950 950
– totale: 1680 1680
Carichi trainabili
– rimorchio frenato: 600 600
– rimorchio non frenato: 400 400
Carico massimo sul tetto (con barre
portatutto):
(***)100 100
Carico massimo sulla sfera (rimorchio
frenato):60 60
(**)Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
carichi massimi ammessi.
(***)Incluso peso eventuali sistemi di portaggio applicato (barre/cesta Lineaccessori Fiat).
NOTA Le versioni Adventure hanno le stesse portate delle altre versioni.
242
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Pesi (kg)1.3 16V Multijet 80CV Euro 6 1.3 16V Multijet 95 CV Euro 6
Versioni Cargo
"Minimo"Versioni Cargo
"Massimo"Versioni Cargo
"Minimo"Versioni Cargo
"Massimo"
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito al
90% e senza optional)1090 1180 1090 1180
Portata utile compreso il conducente: 610 520 610 520
Portata utile escluso il conducente: 535 445 535 445
Carichi massimi ammessi
(**)
– asse anteriore: 900 900 900 900
– asse posteriore: 950 950 950 950
– totale: 1700 1700 1700 1700
Carichi trainabili
– rimorchio frenato: 1000 1000 1000 1000
– rimorchio non frenato: 400 400 400 400
Carico massimo sul tetto (con barre
portatutto):
(***)100 100 100 100
Carico massimo sulla sfera (rimorchio
frenato):60 60 60 60
(**)Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
carichi massimi ammessi.
(***)Incluso peso eventuali sistemi di portaggio applicato (barre/cesta Lineaccessori Fiat).
NOTA Le versioni Adventure hanno le stesse portate delle altre versioni.
243
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Pesi (kg)1.4 Euro 6
Versioni Cargo "Minimo" PTT
1500Versioni Cargo "Massimo" PTT
1500
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito al
90% e senza optional)1070 1160
Portata utile compreso il conducente: 430 340
Portata utile escluso il conducente: 355 265
Carichi massimi ammessi
(**)
– asse anteriore: 900 900
– asse posteriore: 950 950
– totale: 1500 1500
Carichi trainabili
– rimorchio frenato: 600 600
– rimorchio non frenato: 400 400
Carico massimo sul tetto (con barre
portatutto):
(***)100 100
Carico massimo sulla sfera (rimorchio
frenato):60 60
(**)Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
carichi massimi ammessi.
(***)Incluso peso eventuali sistemi di portaggio applicato (barre/cesta Lineaccessori Fiat).
NOTA Le versioni Adventure hanno le stesse portate delle altre versioni.
244
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

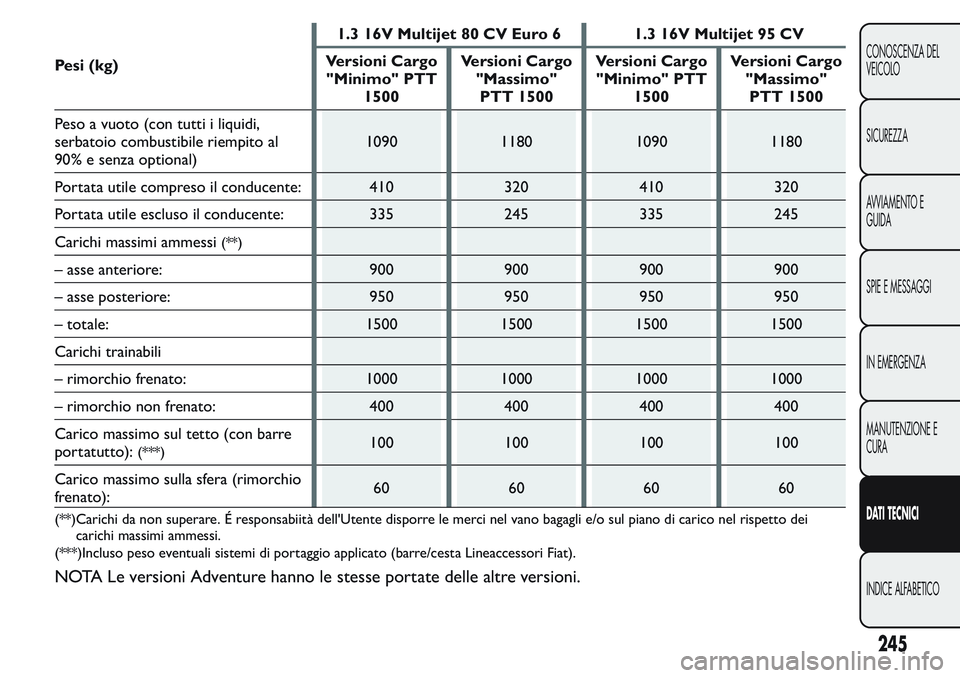

Pesi (kg)1.3 16V Multijet 80 CV Euro 6 1.3 16V Multijet 95 CV
Versioni Cargo
"Minimo" PTT
1500Versioni Cargo
"Massimo"
PTT 1500Versioni Cargo
"Minimo" PTT
1500Versioni Cargo
"Massimo"
PTT 1500
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito al
90% e senza optional)1090 1180 1090 1180
Portata utile compreso il conducente: 410 320 410 320
Portata utile escluso il conducente: 335 245 335 245
Carichi massimi ammessi
(**)
– asse anteriore: 900 900 900 900
– asse posteriore: 950 950 950 950
– totale: 1500 1500 1500 1500
Carichi trainabili
– rimorchio frenato: 1000 1000 1000 1000
– rimorchio non frenato: 400 400 400 400
Carico massimo sul tetto (con barre
portatutto):
(***)100 100 100 100
Carico massimo sulla sfera (rimorchio
frenato):60 60 60 60
(**)Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
carichi massimi ammessi.
(***)Incluso peso eventuali sistemi di portaggio applicato (barre/cesta Lineaccessori Fiat).
NOTA Le versioni Adventure hanno le stesse portate delle altre versioni.
245
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

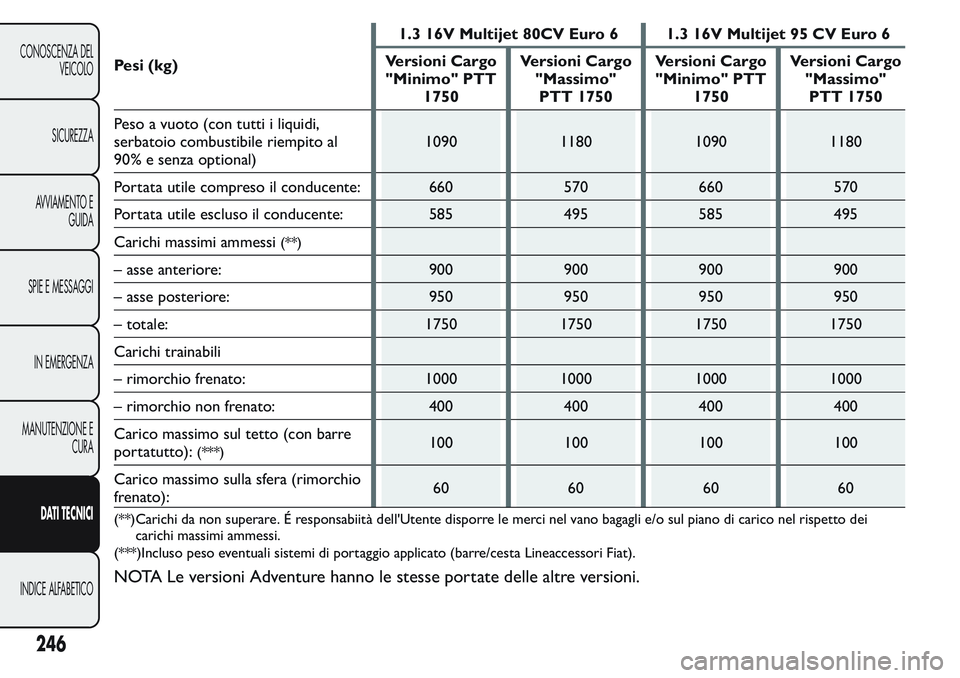

Pesi (kg)1.3 16V Multijet 80CV Euro 6 1.3 16V Multijet 95 CV Euro 6
Versioni Cargo
"Minimo" PTT
1750Versioni Cargo
"Massimo"
PTT 1750Versioni Cargo
"Minimo" PTT
1750Versioni Cargo
"Massimo"
PTT 1750
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito al
90% e senza optional)1090 1180 1090 1180
Portata utile compreso il conducente: 660 570 660 570
Portata utile escluso il conducente: 585 495 585 495
Carichi massimi ammessi
(**)
– asse anteriore: 900 900 900 900
– asse posteriore: 950 950 950 950
– totale: 1750 1750 1750 1750
Carichi trainabili
– rimorchio frenato: 1000 1000 1000 1000
– rimorchio non frenato: 400 400 400 400
Carico massimo sul tetto (con barre
portatutto):
(***)100 100 100 100
Carico massimo sulla sfera (rimorchio
frenato):60 60 60 60
(**)Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
carichi massimi ammessi.
(***)Incluso peso eventuali sistemi di portaggio applicato (barre/cesta Lineaccessori Fiat).
NOTA Le versioni Adventure hanno le stesse portate delle altre versioni.
