FIAT FIORINO 2017 Libretto Uso Manutenzione (in Italian)

Pesi (kg)1.4 Euro 6
Versioni Combi N1 "Minimo"
(4 posti)Versioni Combi
N1 "Massimo" (4
posti)Versioni Combi
M1 (5 posti)
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito al
90% e senza optional)1170 1255 1165
Portata utile compreso il conducente: 565 480 515
Portata utile escluso il conducente: 490 405 445
Carichi massimi ammessi
(**)
– asse anteriore: 950 950 950
– asse posteriore: 980 980 950
– totale: 1735 1735 1680
Carichi trainabili
– rimorchio frenato: 600 600 600
– rimorchio non frenato: 400 400 400
Carico massimo sul tetto (con barre
portatutto):
(***)100 100 100
Carico massimo sulla sfera (rimorchio
frenato):60 60 60
(**)Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
carichi massimi ammessi.
(***)Incluso peso eventuali sistemi di portaggio applicato (barre/cesta Lineaccessori Fiat).
NOTA Le versioni Adventure hanno le stesse portate delle altre versioni.
CATEGORIA M1: gli optional sono inclusi nella portata.
247
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Pesi (kg)1.3 16V Multijet 80 CV Euro 6
Versioni Combi N1
"Minimo" (4 posti)Versioni Combi N1
"Massimo" (4 posti)Versioni Combi M1 (5
posti)
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito al
90% e senza optional)1190 1275 1185
Portata utile compreso il conducente: 565 480 515
Portata utile escluso il conducente: 490 405 445
Carichi massimi ammessi
(**)
– asse anteriore: 950 950 950
– asse posteriore: 950 950 950
– totale: 1755 1755 1700
Carichi trainabili
– rimorchio frenato: 1000 1000 1000
– rimorchio non frenato: 400 400 400
Carico massimo sul tetto (con barre
portatutto):
(***)100 100 100
Carico massimo sulla sfera (rimorchio
frenato):60 60 60
(**)Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
carichi massimi ammessi.
(***)Incluso peso eventuali sistemi di portaggio applicato (barre/cesta Lineaccessori Fiat).
NOTA Le versioni Adventure hanno le stesse portate delle altre versioni.
CATEGORIA M1: gli optional sono inclusi nella portata.
248
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Pesi (kg)1.3 16V Multijet 95 CV Euro 6
Versioni Combi N1
"Minimo" (4 posti)Versioni Combi N1
"Massimo" (4 posti)Versioni Combi M1 (5
posti)
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito al
90% e senza optional)1190 1275 1185
Portata utile compreso il conducente: 565 480 515
Portata utile escluso il conducente: 490 405 445
Carichi massimi ammessi
(**)
– asse anteriore: 950 950 950
– asse posteriore: 950 950 950
– totale: 1755 1755 1700
Carichi trainabili
– rimorchio frenato: 1000 1000 1000
– rimorchio non frenato: 400 400 400
Carico massimo sul tetto (con barre
portatutto):
(***)100 100 100
Carico massimo sulla sfera (rimorchio
frenato):60 60 60
(**)Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
carichi massimi ammessi.
(***)Incluso peso eventuali sistemi di portaggio applicato (barre/cesta Lineaccessori Fiat).
NOTA Le versioni Adventure hanno le stesse portate delle altre versioni.
CATEGORIA M1: gli optional sono inclusi nella portata.
249
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

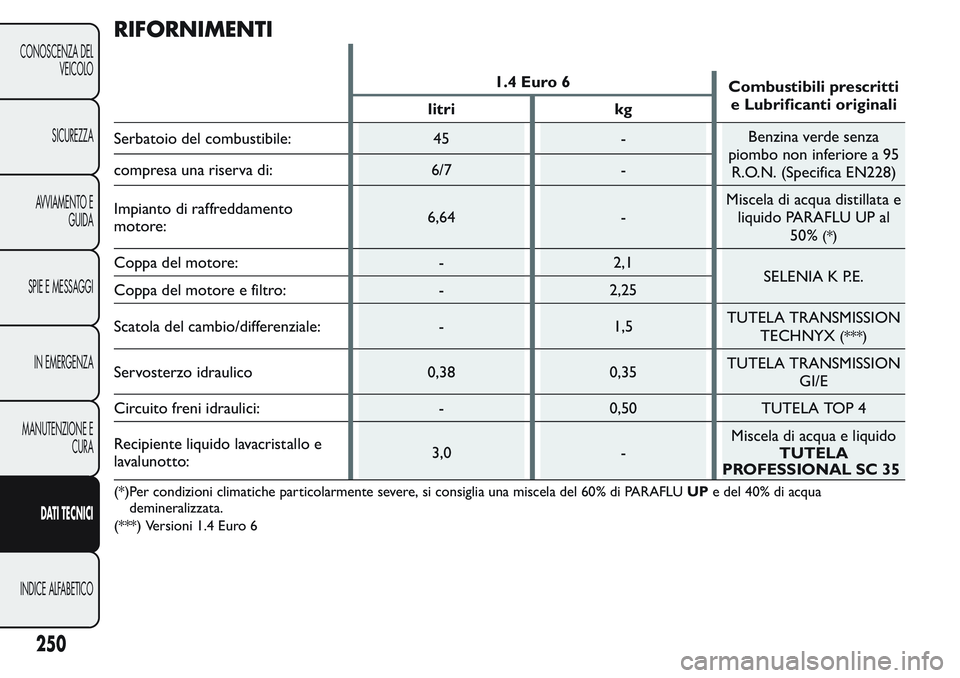

RIFORNIMENTI
1.4 Euro 6
Combustibili prescritti
e Lubrificanti originali
litri kg
Serbatoio del combustibile: 45 -Benzina verde senza
piombo non inferiore a 95
R.O.N. (Specifica EN228) compresa una riserva di: 6/7 -
Impianto di raffreddamento
motore:6,64 -Miscela di acqua distillata e
liquido PARAFLU UP al
50%
(*)
Coppa del motore: - 2,1
SELENIA K P.E.
Coppa del motore e filtro: - 2,25
Scatola del cambio/differenziale: - 1,5TUTELA TRANSMISSION
TECHNYX
(***)
Servosterzo idraulico 0,38 0,35TUTELA TRANSMISSION
GI/E
Circuito freni idraulici: - 0,50 TUTELA TOP 4
Recipiente liquido lavacristallo e
lavalunotto:3,0 -Miscela di acqua e liquido
TUTELA
PROFESSIONAL SC 35
(*)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua
demineralizzata.
(***) Versioni 1.4 Euro 6
250
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

1.3 16V Multijet 80 CV Euro 6 - 1.3 16V Multijet
95 CV Euro 6Combustibili prescritti
e Lubrificanti originali
litri kg
Serbatoio del combustibile: 45 -
Gasolio per autotrazione
(Specifica EN590)
compresa una riserva di: 6/7 -
Impianto di raffreddamento
motore:7,6 -Miscela di acqua distillata
e liquido PARAFLU UP al
50%
(*)
Coppa del motore: 3,7 3,13
SELENIA WR
FORWARD.
Coppa del motore e filtro: 3,9 3,30
Scatola del cambio/differenziale: 1,84 1,6TUTELA
TRANSMISSION
TECHNYX
Servosterzo idraulico 0,38 0,35TUTELA
TRANSMISSION GI/E
Circuito freni idraulici: - 0,5 TUTELA TOP 4
Recipiente liquido lavacristallo e
lavalunotto:3,0 -Miscela di acqua e liquido
TUTELA
PROFESSIONAL SC
35
(*)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua
demineralizzata.
251
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

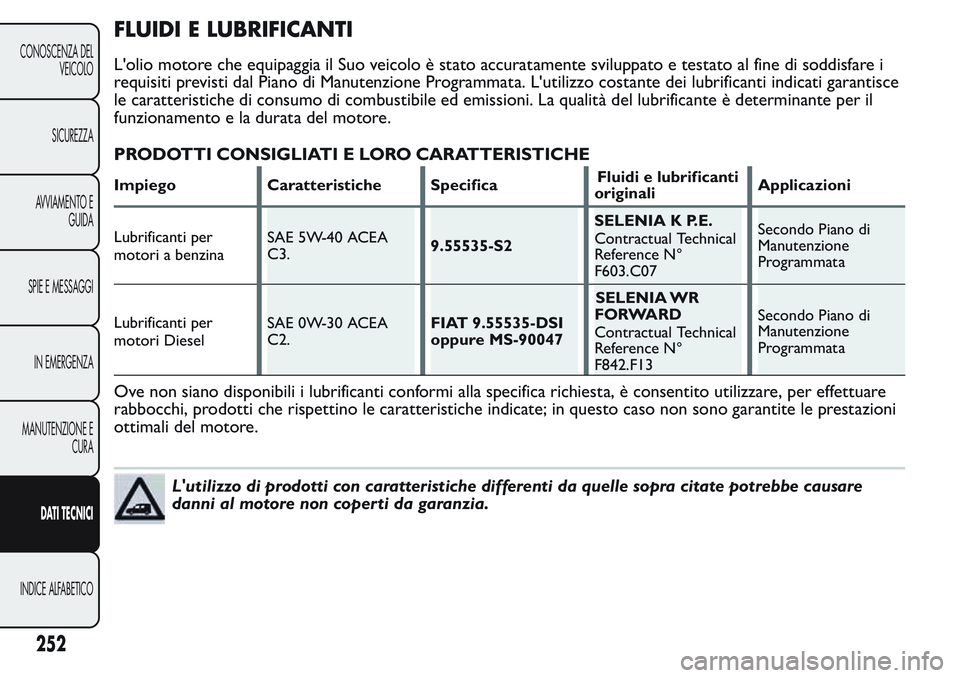

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia il Suo veicolo è stato accuratamente sviluppato e testato al fine di soddisfare i
requisiti previsti dal Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce
le caratteristiche di consumo di combustibile ed emissioni. La qualità del lubrificante è determinante per il
funzionamento e la durata del motore.
PRODOTTI CONSIGLIATI E LORO CARATTERISTICHE
Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti per
motori a benzinaSAE 5W-40 ACEA
C3.9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N°
F603.C07Secondo Piano di
Manutenzione
Programmata
Lubrificanti per
motori DieselSAE 0W-30 ACEA
C2.FIAT 9.55535-DSI
oppure MS-90047SELENIA WR
FORWARD
Contractual Technical
Reference N°
F842.F13Secondo Piano di
Manutenzione
Programmata
Ove non siano disponibili i lubrificanti conformi alla specifica richiesta, è consentito utilizzare, per effettuare
rabbocchi, prodotti che rispettino le caratteristiche indicate; in questo caso non sono garantite le prestazioni
ottimali del motore.
L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare
danni al motore non coper ti da garanzia.
252
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e grassi
per la trasmissione
del motoLubrificante sintetico
di gradazione SAE
75W- 85.9.55550-MX3TUTELA
TRANSMISSION
TECHNYX
Contractual Technical
Reference N°
F010.B05Cambi e differenziali
meccanici (versioni
Diesel e 1.4 Euro 6)
Lubrificante sintetico
di gradazione SAE
75W. Supera le
specifiche API GL 4.9.55550-MZ2.TUTELA
TRANSMISSION
EXPERYA
Contractual Technical
Reference N°
F002.F13Cambi e differenziali
meccanici (versioni
benzina)
Grasso al bisolfuro di
molibdeno per elevate
temperature di
utilizzo. Consistenza
NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N°
F702.G07Giunti omocinetici
lato ruota
Grasso specifico per
giunti omocinetici a
basso coefficiente di
attrito. Consistenza
NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N°
F701.C07Giunti omocinetici
lato differenziale
Lubrificante per
trasmissioni
automatiche. Supera
la specifica "ATF
DEXRON III".FIAT 9.55550- AG2TUTELA
TRANSMISSION
GI/E
Contractual Technical
Reference N°
F001.C94Servosterzo idraulico
253
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

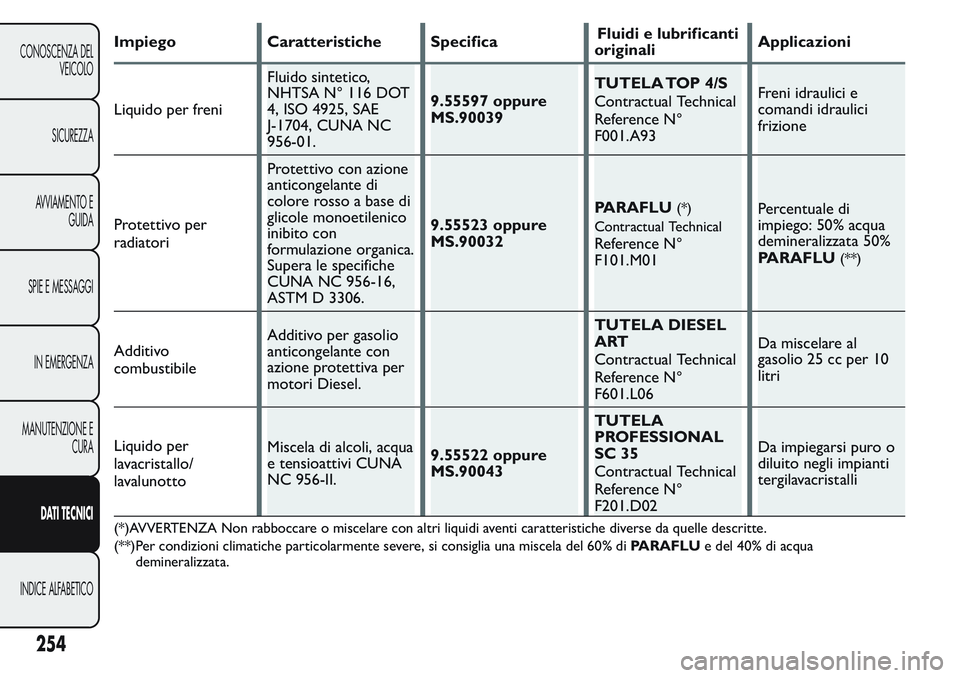

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Liquido per freniFluido sintetico,
NHTSA N° 116 DOT
4, ISO 4925, SAE
J-1704, CUNA NC
956-01.9.55597 oppure
MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N°
F001.A93Freni idraulici e
comandi idraulici
frizione
Protettivo per
radiatoriProtettivo con azione
anticongelante di
colore rosso a base di
glicole monoetilenico
inibito con
formulazione organica.
Supera le specifiche
CUNA NC 956-16,
ASTM D 3306.9.55523 oppure
MS.90032PARAFLU
(*)
Contractual Technical
Reference N°
F101.M01Percentuale di
impiego: 50% acqua
demineralizzata 50%
PARAFLU(**)
Additivo
combustibileAdditivo per gasolio
anticongelante con
azione protettiva per
motori Diesel.TUTELA DIESEL
ART
Contractual Technical
Reference N°
F601.L06Da miscelare al
gasolio 25 cc per 10
litri
Liquido per
lavacristallo/
lavalunottoMiscela di alcoli, acqua
e tensioattivi CUNA
NC 956-II.9.55522 oppure
MS.90043TUTELA
PROFESSIONAL
SC 35
Contractual Technical
Reference N°
F201.D02Da impiegarsi puro o
diluito negli impianti
tergilavacristalli
(*)AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% diPARAFLUe del 40% di acqua
demineralizzata.
254
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

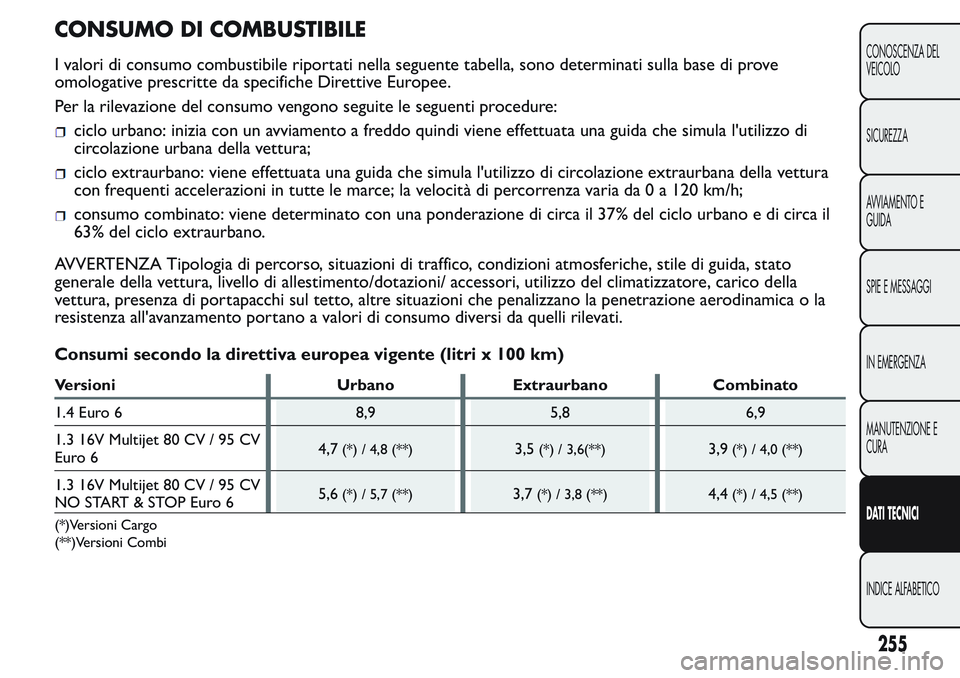

CONSUMO DI COMBUSTIBILE
I valori di consumo combustibile riportati nella seguente tabella, sono determinati sulla base di prove
omologative prescritte da specifiche Direttive Europee.
Per la rilevazione del consumo vengono seguite le seguenti procedure:
ciclo urbano: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l'utilizzo di
circolazione urbana della vettura;
ciclo extraurbano: viene effettuata una guida che simula l'utilizzo di circolazione extraurbana della vettura
con frequenti accelerazioni in tutte le marce; la velocità di percorrenza varia da 0 a 120 km/h;
consumo combinato: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il
63% del ciclo extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato
generale della vettura, livello di allestimento/dotazioni/ accessori, utilizzo del climatizzatore, carico della
vettura, presenza di portapacchi sul tetto, altre situazioni che penalizzano la penetrazione aerodinamica o la
resistenza all'avanzamento portano a valori di consumo diversi da quelli rilevati.
Consumi secondo la direttiva europea vigente (litri x 100 km)
Versioni Urbano Extraurbano Combinato
1.4 Euro 6 8,9 5,8 6,9
1.3 16V Multijet 80 CV / 95 CV
Euro 64,7
(*) / 4,8 (**)3,5(*) / 3,6(**)3,9(*) / 4,0 (**)
1.3 16V Multijet 80 CV / 95 CV
NO START & STOP Euro 65,6(*) / 5,7 (**)3,7(*) / 3,8 (**)4,4(*) / 4,5 (**)
(*)Versioni Cargo
(**)Versioni Combi
255
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

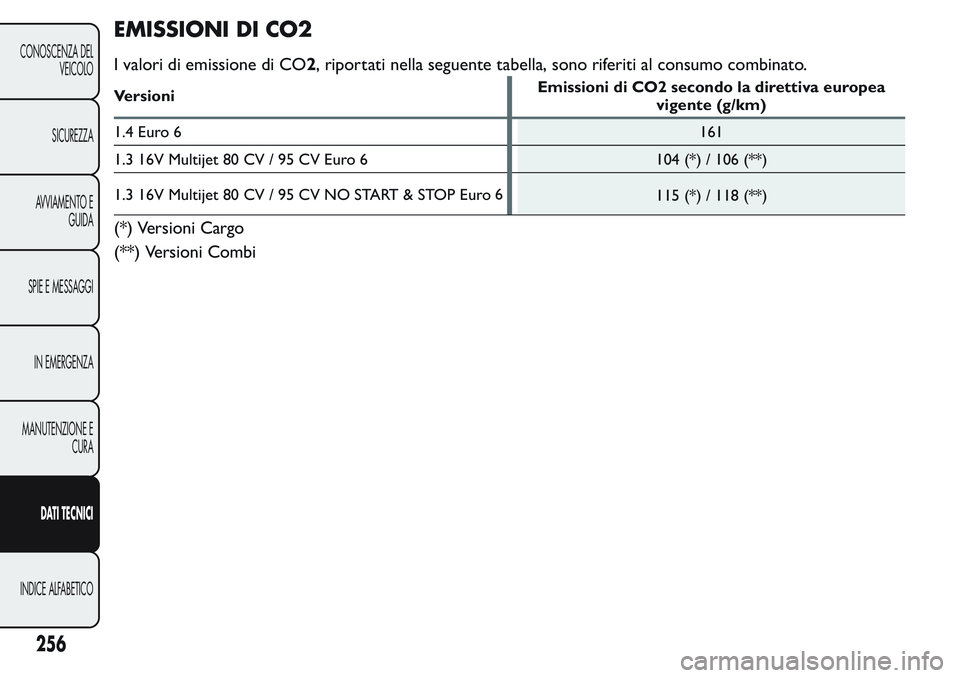

EMISSIONI DI CO2
I valori di emissione di CO2, riportati nella seguente tabella, sono riferiti al consumo combinato.
VersioniEmissioni di CO2 secondo la direttiva europea
vigente (g/km)
1.4 Euro 6161
1.3 16V Multijet 80 CV / 95 CV Euro 6 104 (*) / 106 (**)
1.3 16V Multijet 80 CV / 95 CV NO START & STOP Euro6
115 (*) / 118 (**)
(*) Versioni Cargo
(**) Versioni Combi
256
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
