FIAT FIORINO 2019 Instrukcja obsługi (in Polish)

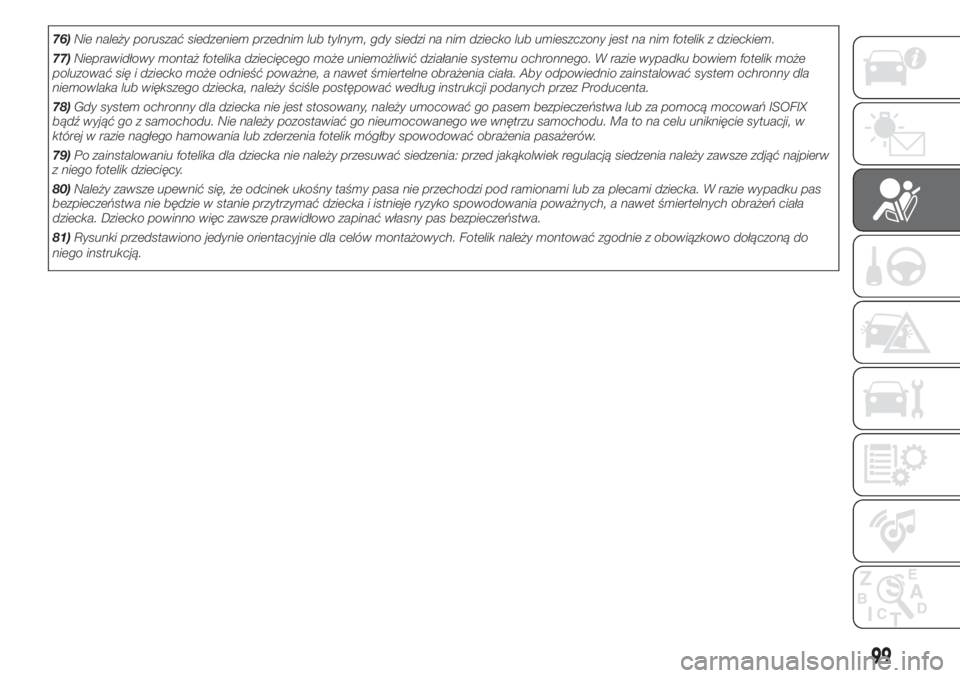

76)Nie należy poruszać siedzeniem przednim lub tylnym, gdy siedzi na nim dziecko lub umieszczony jest na nim fotelik z dzieckiem.
77)Nieprawidłowy montaż fotelika dziecięcego może uniemożliwić działanie systemu ochronnego. W razie wypadku bowiem fotelik może
poluzować się i dziecko może odnieść poważne, a nawet śmiertelne obrażenia ciała. Aby odpowiednio zainstalować system ochronny dla
niemowlaka lub większego dziecka, należy ściśle postępować według instrukcji podanych przez Producenta.
78)Gdy system ochronny dla dziecka nie jest stosowany, należy umocować go pasem bezpieczeństwa lub za pomocą mocowań ISOFIX
bądź wyjąć go z samochodu. Nie należy pozostawiać go nieumocowanego we wnętrzu samochodu. Ma to na celu uniknięcie sytuacji, w
której w razie nagłego hamowania lub zderzenia fotelik mógłby spowodować obrażenia pasażerów.
79)Po zainstalowaniu fotelika dla dziecka nie należy przesuwać siedzenia: przed jakąkolwiek regulacją siedzenia należy zawsze zdjąć najpierw
z niego fotelik dziecięcy.
80)Należy zawsze upewnić się, że odcinek ukośny taśmy pasa nie przechodzi pod ramionami lub za plecami dziecka. W razie wypadku pas
bezpieczeństwa nie będzie w stanie przytrzymać dziecka i istnieje ryzyko spowodowania poważnych, a nawet śmiertelnych obrażeń ciała
dziecka. Dziecko powinno więc zawsze prawidłowo zapinać własny pas bezpieczeństwa.
81)Rysunki przedstawiono jedynie orientacyjnie dla celów montażowych. Fotelik należy montować zgodnie z obowiązkowo dołączoną do
niego instrukcją.
99

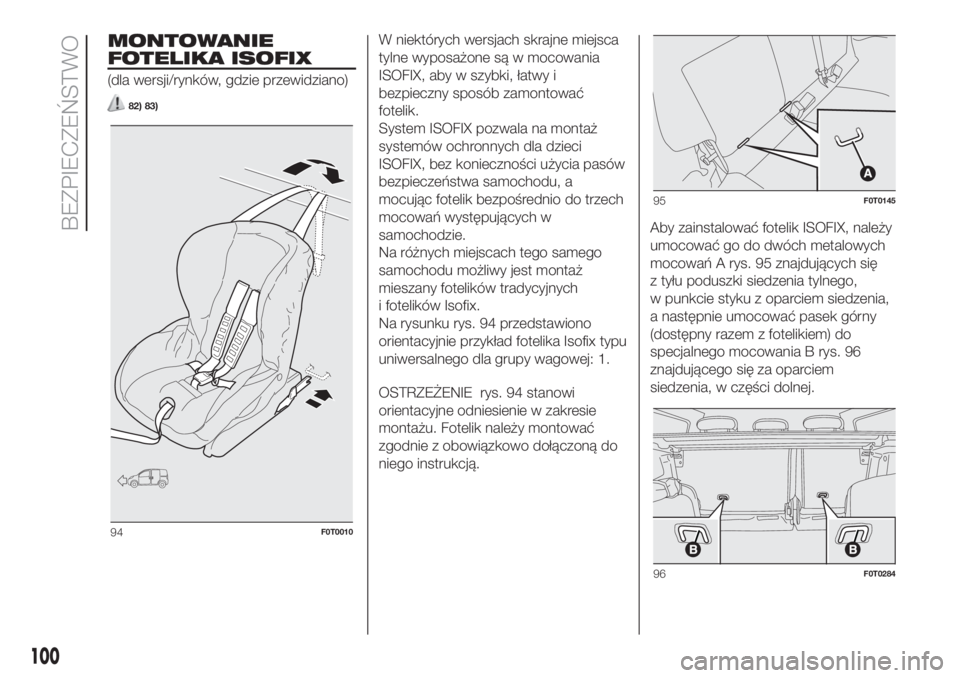

MONTOWANIE
FOTELIKA ISOFIX
(dla wersji/rynków, gdzie przewidziano)
82) 83)
W niektórych wersjach skrajne miejsca
tylne wyposażone są w mocowania
ISOFIX, aby w szybki, łatwy i
bezpieczny sposób zamontować
fotelik.
System ISOFIX pozwala na montaż
systemów ochronnych dla dzieci
ISOFIX, bez konieczności użycia pasów
bezpieczeństwa samochodu, a
mocując fotelik bezpośrednio do trzech
mocowań występujących w
samochodzie.
Na różnych miejscach tego samego
samochodu możliwy jest montaż
mieszany fotelików tradycyjnych
i fotelików Isofix.
Na rysunku rys. 94 przedstawiono
orientacyjnie przykład fotelika Isofix typu
uniwersalnego dla grupy wagowej: 1.
OSTRZEŻENIE rys. 94 stanowi
orientacyjne odniesienie w zakresie
montażu. Fotelik należy montować
zgodnie z obowiązkowo dołączoną do
niego instrukcją.Aby zainstalować fotelik ISOFIX, należy
umocować go do dwóch metalowych
mocowań A rys. 95 znajdujących się
z tyłu poduszki siedzenia tylnego,
w punkcie styku z oparciem siedzenia,
a następnie umocować pasek górny
(dostępny razem z fotelikiem) do
specjalnego mocowania B rys. 96
znajdującego się za oparciem
siedzenia, w części dolnej.
94F0T0010
95F0T0145
96F0T0284
100
BEZPIECZEŃSTWO

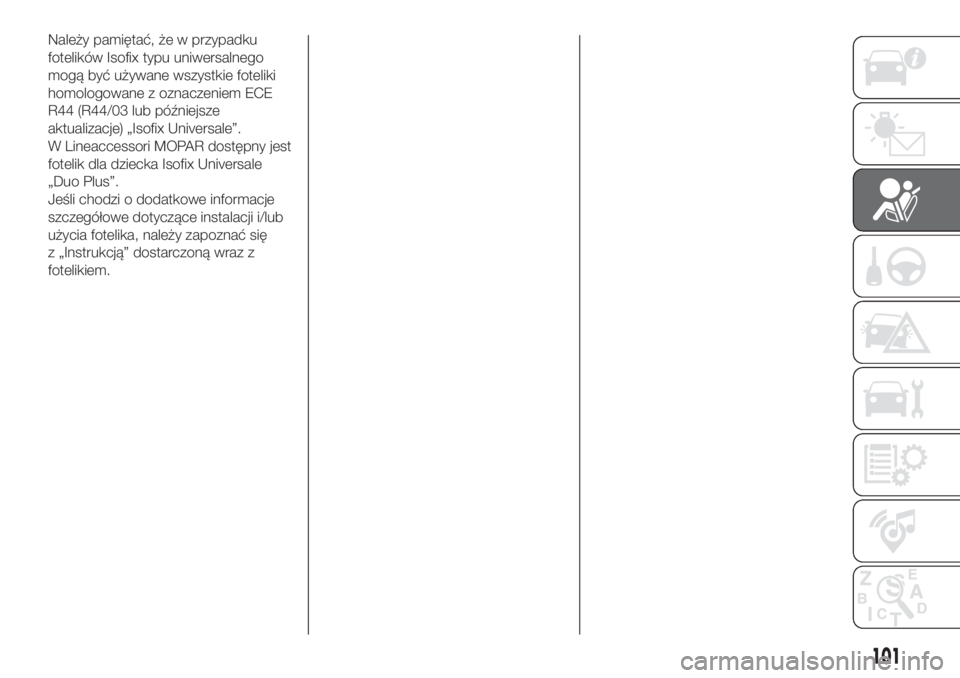

Należy pamiętać, że w przypadku
fotelików Isofix typu uniwersalnego
mogą być używane wszystkie foteliki
homologowane z oznaczeniem ECE
R44 (R44/03 lub późniejsze
aktualizacje) „Isofix Universale”.
W Lineaccessori MOPAR dostępny jest
fotelik dla dziecka Isofix Universale
„Duo Plus”.
Jeśli chodzi o dodatkowe informacje
szczegółowe dotyczące instalacji i/lub
użycia fotelika, należy zapoznać się
z „Instrukcją” dostarczoną wraz z
fotelikiem.
101

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW ISOFIX
W wersjach przeznaczonych do transportu osób (homologacja M1) w poniższej tabeli, zgodnie z europejskimi przepisami ECE
16, wskazano możliwość instalacji fotelików dziecięcych Isofix na siedzeniach wyposażonych w zaczepy Isofix.
Grupa wagowa Pozycja fotelika Klasa fotelika Isofix Pozycja Isofix boczna tylna
Grupa 0 (do 10 kg) Tyłem do kierunku jazdy EIL
Grupa 0+ (do 13 kg)Tyłem do kierunku jazdy E
IL
Tyłem do kierunku jazdy DIL (*)
Tyłem do kierunku jazdy CIL (*)
Grupa I (od 9 do 18 kg)Tyłem do kierunku jazdy D
IL (*)
Tyłem do kierunku jazdy CIL (*)
Przodem do kierunku jazdy BIUF
Przodem do kierunku jazdy B1IUF
Przodem do kierunku jazdy AIUF
IL Dostosowana do systemów mocowania fotelików dla dzieci Isofix kategorii „Specjalnej do danego pojazdu”, „Ograniczonej” lub „Pół-uniwersalnej”,
homologowanych do tego typu pojazdu.
(*) Montaż fotelika ISOFIX możliwy jest po przesunięciu do przodu siedzenia przedniego.
IUF Dostosowana do systemów mocowania fotelików dla dzieci ISOFIX skierowanych przodem do kierunku jazdy, klasy uniwersalnej, homologowanych do użyciu
w danej grupie wagowej.
UWAGA Dla innych grup wagowych przeznaczony jest specyficzny fotelik ISOFIX, którego można użyć tylko wówczas, gdy jest
odpowiednio przebadany doświadczalnie i homologowany dla tego typu samochodu (patrz lista samochodów dołączona do
fotelika).
102
BEZPIECZEŃSTWO

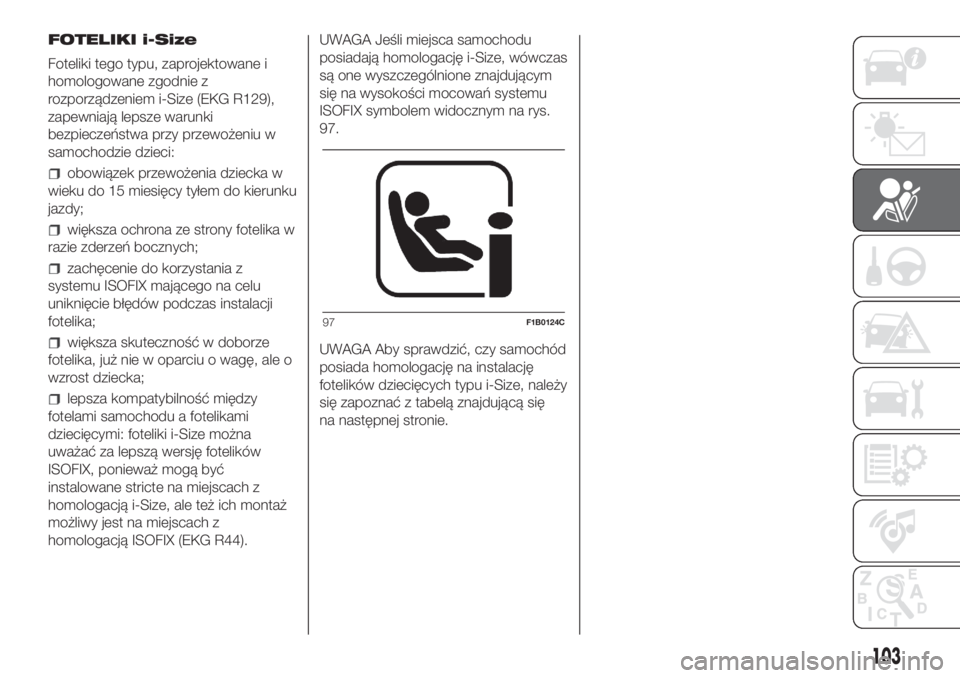

FOTELIKI i-Size
Foteliki tego typu, zaprojektowane i
homologowane zgodnie z
rozporządzeniem i-Size (EKG R129),
zapewniają lepsze warunki
bezpieczeństwa przy przewożeniu w
samochodzie dzieci:
obowiązek przewożenia dziecka w
wieku do 15 miesięcy tyłem do kierunku
jazdy;
większa ochrona ze strony fotelika w
razie zderzeń bocznych;
zachęcenie do korzystania z
systemu ISOFIX mającego na celu
uniknięcie błędów podczas instalacji
fotelika;
większa skuteczność w doborze
fotelika, już nie w oparciu o wagę, ale o
wzrost dziecka;
lepsza kompatybilność między
fotelami samochodu a fotelikami
dziecięcymi: foteliki i-Size można
uważać za lepszą wersję fotelików
ISOFIX, ponieważ mogą być
instalowane stricte na miejscach z
homologacją i-Size, ale też ich montaż
możliwy jest na miejscach z
homologacją ISOFIX (EKG R44).UWAGA Jeśli miejsca samochodu
posiadają homologację i-Size, wówczas
są one wyszczególnione znajdującym
się na wysokości mocowań systemu
ISOFIX symbolem widocznym na rys.
97.
UWAGA Aby sprawdzić, czy samochód
posiada homologację na instalację
fotelików dziecięcych typu i-Size, należy
się zapoznać z tabelą znajdującą się
na następnej stronie.
97F1B0124C
103

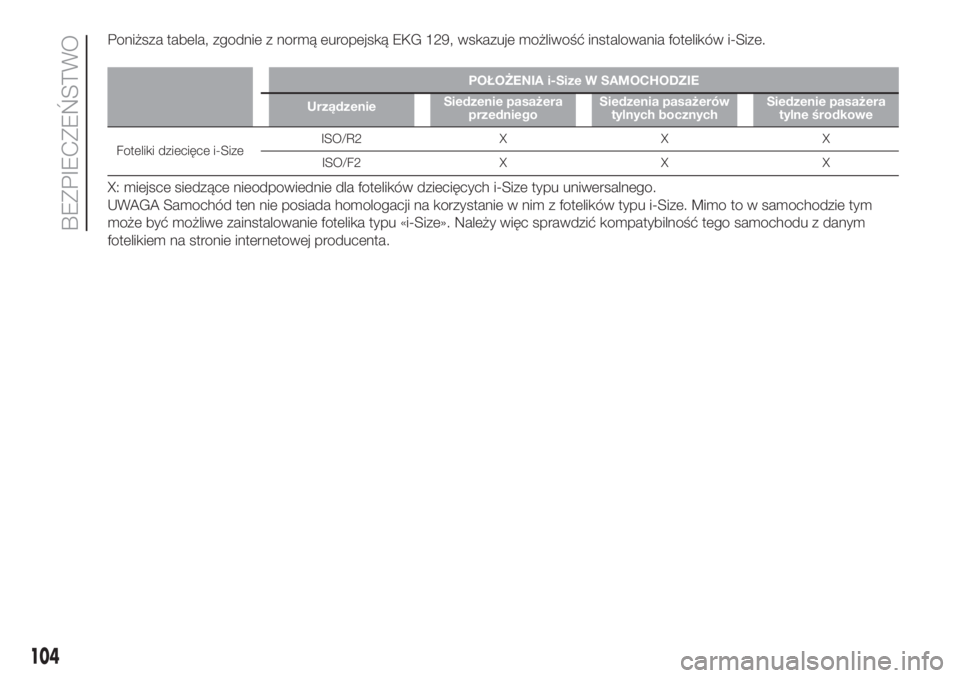

Poniższa tabela, zgodnie z normą europejską EKG 129, wskazuje możliwość instalowania fotelików i-Size.
POŁOŻENIA i-Size W SAMOCHODZIE
UrządzenieSiedzenie pasażera
przedniegoSiedzenia pasażerów
tylnych bocznychSiedzenie pasażera
tylne środkowe
Foteliki dziecięce i-SizeISO/R2 X X X
ISO/F2 X X X
X: miejsce siedzące nieodpowiednie dla fotelików dziecięcych i-Size typu uniwersalnego.
UWAGA Samochód ten nie posiada homologacji na korzystanie w nim z fotelików typu i-Size. Mimo to w samochodzie tym
może być możliwe zainstalowanie fotelika typu «i-Size». Należy więc sprawdzić kompatybilność tego samochodu z danym
fotelikiem na stronie internetowej producenta.
104
BEZPIECZEŃSTWO

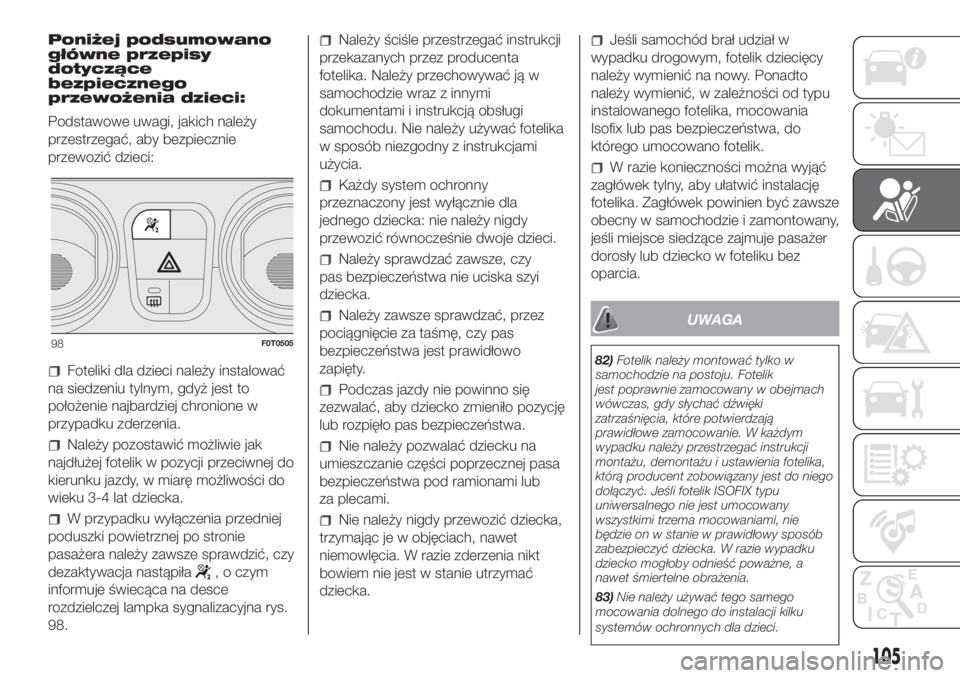

Poniżej podsumowano
główne przepisy
dotyczące
bezpiecznego
przewożenia dzieci:
Podstawowe uwagi, jakich należy
przestrzegać, aby bezpiecznie
przewozić dzieci:
Foteliki dla dzieci należy instalować
na siedzeniu tylnym, gdyż jest to
położenie najbardziej chronione w
przypadku zderzenia.
Należy pozostawić możliwie jak
najdłużej fotelik w pozycji przeciwnej do
kierunku jazdy, w miarę możliwości do
wieku 3-4 lat dziecka.
W przypadku wyłączenia przedniej
poduszki powietrznej po stronie
pasażera należy zawsze sprawdzić, czy
dezaktywacja nastąpiła
, o czym
informuje świecąca na desce
rozdzielczej lampka sygnalizacyjna rys.
98.
Należy ściśle przestrzegać instrukcji
przekazanych przez producenta
fotelika. Należy przechowywać ją w
samochodzie wraz z innymi
dokumentami i instrukcją obsługi
samochodu. Nie należy używać fotelika
w sposób niezgodny z instrukcjami
użycia.
Każdy system ochronny
przeznaczony jest wyłącznie dla
jednego dziecka: nie należy nigdy
przewozić równocześnie dwoje dzieci.
Należy sprawdzać zawsze, czy
pas bezpieczeństwa nie uciska szyi
dziecka.
Należy zawsze sprawdzać, przez
pociągnięcie za taśmę, czy pas
bezpieczeństwa jest prawidłowo
zapięty.
Podczas jazdy nie powinno się
zezwalać, aby dziecko zmieniło pozycję
lub rozpięło pas bezpieczeństwa.
Nie należy pozwalać dziecku na
umieszczanie części poprzecznej pasa
bezpieczeństwa pod ramionami lub
za plecami.
Nie należy nigdy przewozić dziecka,
trzymając je w objęciach, nawet
niemowlęcia. W razie zderzenia nikt
bowiem nie jest w stanie utrzymać
dziecka.
Jeśli samochód brał udział w
wypadku drogowym, fotelik dziecięcy
należy wymienić na nowy. Ponadto
należy wymienić, w zależności od typu
instalowanego fotelika, mocowania
Isofix lub pas bezpieczeństwa, do
którego umocowano fotelik.
W razie konieczności można wyjąć
zagłówek tylny, aby ułatwić instalację
fotelika. Zagłówek powinien być zawsze
obecny w samochodzie i zamontowany,
jeśli miejsce siedzące zajmuje pasażer
dorosły lub dziecko w foteliku bez
oparcia.
UWAGA
82)Fotelik należy montować tylko w
samochodzie na postoju. Fotelik
jest poprawnie zamocowany w obejmach
wówczas, gdy słychać dźwięki
zatrzaśnięcia, które potwierdzają
prawidłowe zamocowanie. W każdym
wypadku należy przestrzegać instrukcji
montażu, demontażu i ustawienia fotelika,
którą producent zobowiązany jest do niego
dołączyć. Jeśli fotelik ISOFIX typu
uniwersalnego nie jest umocowany
wszystkimi trzema mocowaniami, nie
będzie on w stanie w prawidłowy sposób
zabezpieczyć dziecka. W razie wypadku
dziecko mogłoby odnieść poważne, a
nawet śmiertelne obrażenia.
83)Nie należy używać tego samego
mocowania dolnego do instalacji kilku
systemów ochronnych dla dzieci.
98F0T0505
105

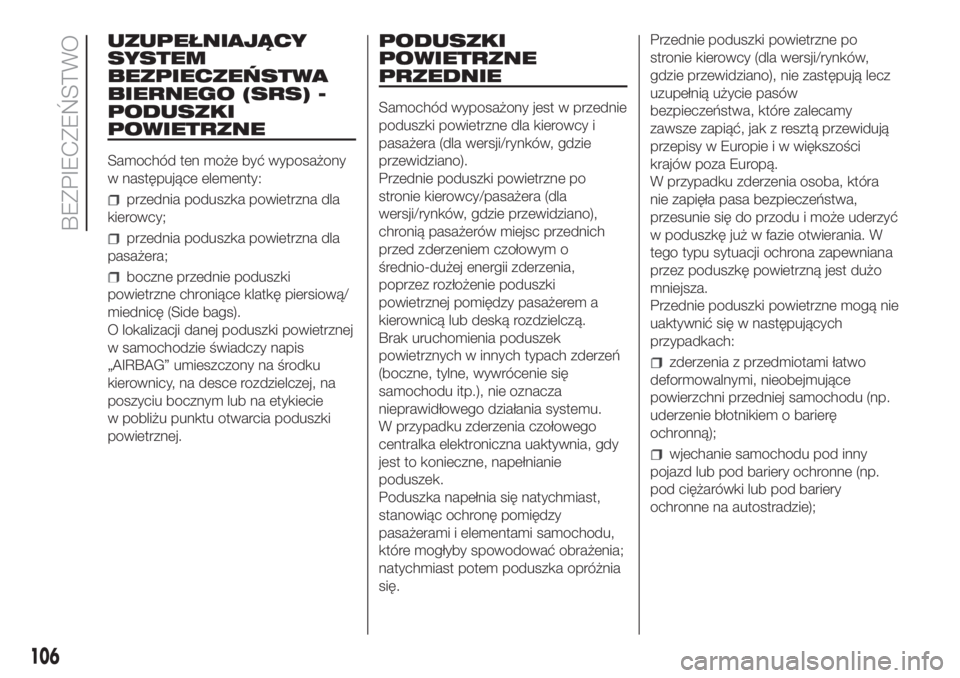

UZUPEŁNIAJĄCY
SYSTEM
BEZPIECZEŃSTWA
BIERNEGO (SRS) -
PODUSZKI
POWIETRZNE
Samochód ten może być wyposażony
w następujące elementy:
przednia poduszka powietrzna dla
kierowcy;
przednia poduszka powietrzna dla
pasażera;
boczne przednie poduszki
powietrzne chroniące klatkę piersiową/
miednicę (Side bags).
O lokalizacji danej poduszki powietrznej
w samochodzie świadczy napis
„AIRBAG” umieszczony na środku
kierownicy, na desce rozdzielczej, na
poszyciu bocznym lub na etykiecie
w pobliżu punktu otwarcia poduszki
powietrznej.
PODUSZKI
POWIETRZNE
PRZEDNIE
Samochód wyposażony jest w przednie
poduszki powietrzne dla kierowcy i
pasażera (dla wersji/rynków, gdzie
przewidziano).
Przednie poduszki powietrzne po
stronie kierowcy/pasażera (dla
wersji/rynków, gdzie przewidziano),
chronią pasażerów miejsc przednich
przed zderzeniem czołowym o
średnio-dużej energii zderzenia,
poprzez rozłożenie poduszki
powietrznej pomiędzy pasażerem a
kierownicą lub deską rozdzielczą.
Brak uruchomienia poduszek
powietrznych w innych typach zderzeń
(boczne, tylne, wywrócenie się
samochodu itp.), nie oznacza
nieprawidłowego działania systemu.
W przypadku zderzenia czołowego
centralka elektroniczna uaktywnia, gdy
jest to konieczne, napełnianie
poduszek.
Poduszka napełnia się natychmiast,
stanowiąc ochronę pomiędzy
pasażerami i elementami samochodu,
które mogłyby spowodować obrażenia;
natychmiast potem poduszka opróżnia
się.Przednie poduszki powietrzne po
stronie kierowcy (dla wersji/rynków,
gdzie przewidziano), nie zastępują lecz
uzupełnią użycie pasów
bezpieczeństwa, które zalecamy
zawsze zapiąć, jak z resztą przewidują
przepisy w Europie i w większości
krajów poza Europą.
W przypadku zderzenia osoba, która
nie zapięła pasa bezpieczeństwa,
przesunie się do przodu i może uderzyć
w poduszkę już w fazie otwierania. W
tego typu sytuacji ochrona zapewniana
przez poduszkę powietrzną jest dużo
mniejsza.
Przednie poduszki powietrzne mogą nie
uaktywnić się w następujących
przypadkach:
zderzenia z przedmiotami łatwo
deformowalnymi, nieobejmujące
powierzchni przedniej samochodu (np.
uderzenie błotnikiem o barierę
ochronną);
wjechanie samochodu pod inny
pojazd lub pod bariery ochronne (np.
pod ciężarówki lub pod bariery
ochronne na autostradzie);
106
BEZPIECZEŃSTWO

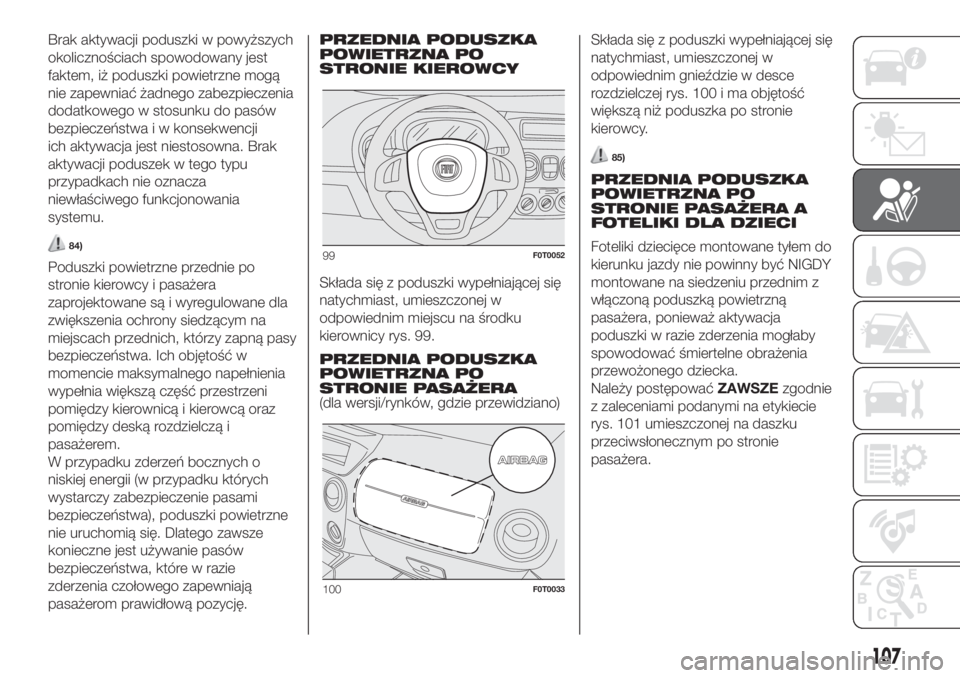

Brak aktywacji poduszki w powyższych
okolicznościach spowodowany jest
faktem, iż poduszki powietrzne mogą
nie zapewniać żadnego zabezpieczenia
dodatkowego w stosunku do pasów
bezpieczeństwa i w konsekwencji
ich aktywacja jest niestosowna. Brak
aktywacji poduszek w tego typu
przypadkach nie oznacza
niewłaściwego funkcjonowania
systemu.
84)
Poduszki powietrzne przednie po
stronie kierowcy i pasażera
zaprojektowane są i wyregulowane dla
zwiększenia ochrony siedzącym na
miejscach przednich, którzy zapną pasy
bezpieczeństwa. Ich objętość w
momencie maksymalnego napełnienia
wypełnia większą część przestrzeni
pomiędzy kierownicą i kierowcą oraz
pomiędzy deską rozdzielczą i
pasażerem.
W przypadku zderzeń bocznych o
niskiej energii (w przypadku których
wystarczy zabezpieczenie pasami
bezpieczeństwa), poduszki powietrzne
nie uruchomią się. Dlatego zawsze
konieczne jest używanie pasów
bezpieczeństwa, które w razie
zderzenia czołowego zapewniają
pasażerom prawidłową pozycję.PRZEDNIA PODUSZKA
POWIETRZNA PO
STRONIE KIEROWCY
Składa się z poduszki wypełniającej się
natychmiast, umieszczonej w
odpowiednim miejscu na środku
kierownicy rys. 99.
PRZEDNIA PODUSZKA
POWIETRZNA PO
STRONIE PASAŻERA
(dla wersji/rynków, gdzie przewidziano)Składa się z poduszki wypełniającej się
natychmiast, umieszczonej w
odpowiednim gnieździe w desce
rozdzielczej rys. 100 i ma objętość
większą niż poduszka po stronie
kierowcy.
85)
PRZEDNIA PODUSZKA
POWIETRZNA PO
STRONIE PASAŻERA A
FOTELIKI DLA DZIECI
Foteliki dziecięce montowane tyłem do
kierunku jazdy nie powinny być NIGDY
montowane na siedzeniu przednim z
włączoną poduszką powietrzną
pasażera, ponieważ aktywacja
poduszki w razie zderzenia mogłaby
spowodować śmiertelne obrażenia
przewożonego dziecka.
Należy postępowaćZAWSZEzgodnie
z zaleceniami podanymi na etykiecie
rys. 101 umieszczonej na daszku
przeciwsłonecznym po stronie
pasażera.
99F0T0052
100F0T0033
107

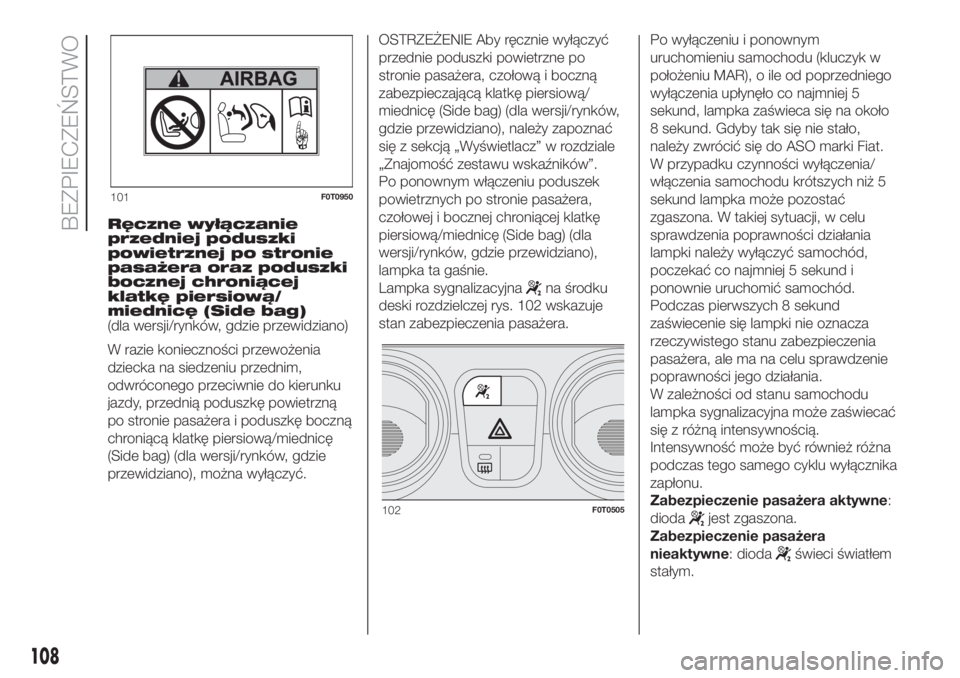

Ręczne wyłączanie
przedniej poduszki
powietrznej po stronie
pasażera oraz poduszki
bocznej chroniącej
klatkę piersiową/
miednicę (Side bag)
(dla wersji/rynków, gdzie przewidziano)
W razie konieczności przewożenia
dziecka na siedzeniu przednim,
odwróconego przeciwnie do kierunku
jazdy, przednią poduszkę powietrzną
po stronie pasażera i poduszkę boczną
chroniącą klatkę piersiową/miednicę
(Side bag) (dla wersji/rynków, gdzie
przewidziano), można wyłączyć.OSTRZEŻENIE Aby ręcznie wyłączyć
przednie poduszki powietrzne po
stronie pasażera, czołową i boczną
zabezpieczającą klatkę piersiową/
miednicę (Side bag) (dla wersji/rynków,
gdzie przewidziano), należy zapoznać
się z sekcją „Wyświetlacz” w rozdziale
„Znajomość zestawu wskaźników”.
Po ponownym włączeniu poduszek
powietrznych po stronie pasażera,
czołowej i bocznej chroniącej klatkę
piersiową/miednicę (Side bag) (dla
wersji/rynków, gdzie przewidziano),
lampka ta gaśnie.
Lampka sygnalizacyjna
na środku
deski rozdzielczej rys. 102 wskazuje
stan zabezpieczenia pasażera.Po wyłączeniu i ponownym
uruchomieniu samochodu (kluczyk w
położeniu MAR), o ile od poprzedniego
wyłączenia upłynęło co najmniej 5
sekund, lampka zaświeca się na około
8 sekund. Gdyby tak się nie stało,
należy zwrócić się do ASO marki Fiat.
W przypadku czynności wyłączenia/
włączenia samochodu krótszych niż 5
sekund lampka może pozostać
zgaszona. W takiej sytuacji, w celu
sprawdzenia poprawności działania
lampki należy wyłączyć samochód,
poczekać co najmniej 5 sekund i
ponownie uruchomić samochód.
Podczas pierwszych 8 sekund
zaświecenie się lampki nie oznacza
rzeczywistego stanu zabezpieczenia
pasażera, ale ma na celu sprawdzenie
poprawności jego działania.
W zależności od stanu samochodu
lampka sygnalizacyjna może zaświecać
się z różną intensywnością.
Intensywność może być również różna
podczas tego samego cyklu wyłącznika
zapłonu.
Zabezpieczenie pasażera aktywne:
dioda
jest zgaszona.
Zabezpieczenie pasażera
nieaktywne: dioda
świeci światłem
stałym.
101F0T0950
102F0T0505
108
BEZPIECZEŃSTWO
