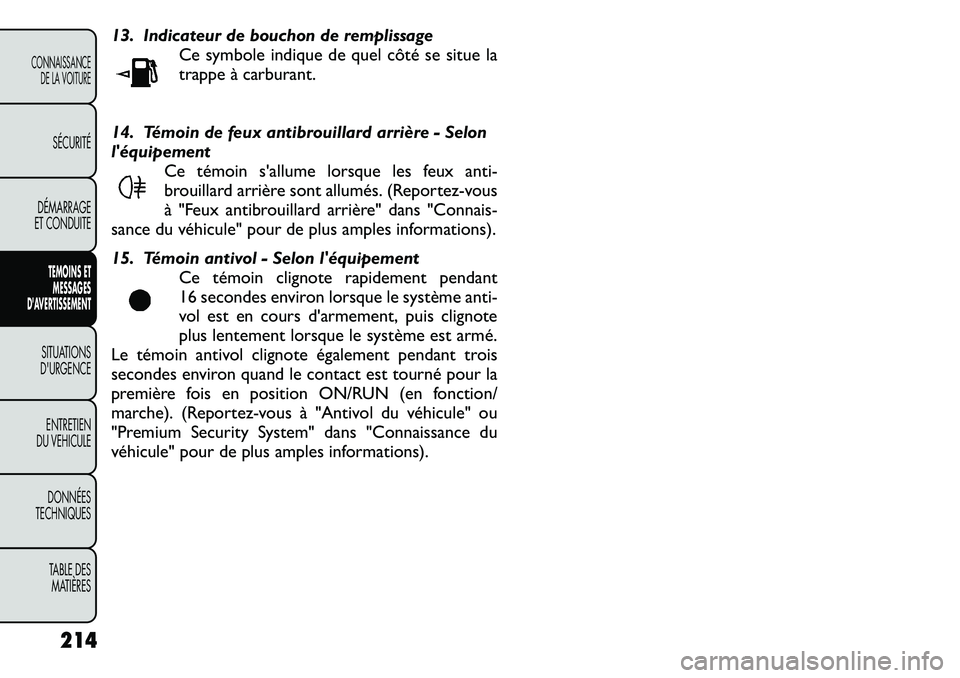

13. Indicateur de bouchon de remplissageCe symbole indique de quel côté se situe la
trappeà carburant.
14. Témoin de feux antibrouillard arrière - Selon
l'équipement Ce témoin s'allume lorsque les feux anti-
brouillard arrière sont allumés. (Reportez-vous
à "Feux antibrouillard arrière" dans "Connais-
sance du véhicule" pour de plus amples informations).
15. Témoin antivol - Selonl'équipement
Ce témoin clignote rapidement pendant
16 secondes environ lorsque le système anti-
vol est en cours d'armement, puis clignote
plus lentement lorsque le système est armé.
Le témoin antivol clignote également pendant trois
secondes environ quand le contact est tourné pour la
première fois en position ON/RUN (en fonction/
marche). (Reportez-vous à "Antivol du véhicule" ou
"Premium Security System" dans "Connaissance du
véhicule" pour de plus amples informations).
214
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTSITUATIONS
D'URGENCE
ENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUES
TABLE DESMATIÈRES

SITUATIONS D'URGENCE
DEMARRAGE PAR BATTERIE
AUXILIAIRE
En cas de batterie déchargée, vous pouvez démarrer
votre véhicule à l'aide d'un jeu de câbles de pontage et
de la batterie d'un autre véhicule, ou d'un kit portatif de
démarrage par batterie auxiliaire. Le démarrage par
batterie auxiliaire peut s'avérer dangereux s'il n'est pas
effectué correctement. Par conséquent, veuillez r es-
pecter scrupuleusement les procédures décrites dans
cette section.
REMARQUE : Si vous utilisez un kit portatif de
démarrage par batterie auxiliaire, veuillez respecter
scrupuleusement les instructions et les précautions dufabricant.
N'utilisez jamais un kit portatif de dé­
marrage par batterie auxiliaire ni aucune
autre source dont la tension de système
serait supérieure à 12V. Dans le cas contraire, vous
risquez d'endommager la batterie, le démarreur,
l'alternateur ou le circuit électrique.
AVERTISSEMENT !
N'essayez pas de faire démarrer le véhi­
cule au moyen d'une batterie auxiliaire
si le boîtier est gelé. La batterie pourrait se fendre
ou exploser et provoquer des blessures. PREPARATIONS POUR LE DEMARRAGE A
L'AIDE D'UNE BATTERIE AUXILIAIRE
Dans votre véhicule, la batterie est logée entre l'en-
semble de projecteur avant gauche et l'écran pare-boue
de la roue avant gauche. Pour permettre le démarrage
au moyen d'une batterie auxiliaire, des bornes de bat-
terie distantes sont prévues sur le côté gauche du
compartiment moteur. (fig. 142)
(fig. 142)
Emplacements des bornes de batterie distantes
1 - Borne positive (+) distante (recouverte d'un capuchon
protecteur)
2 - Borne négative (-) distante 215
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONS D'URGENCEENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

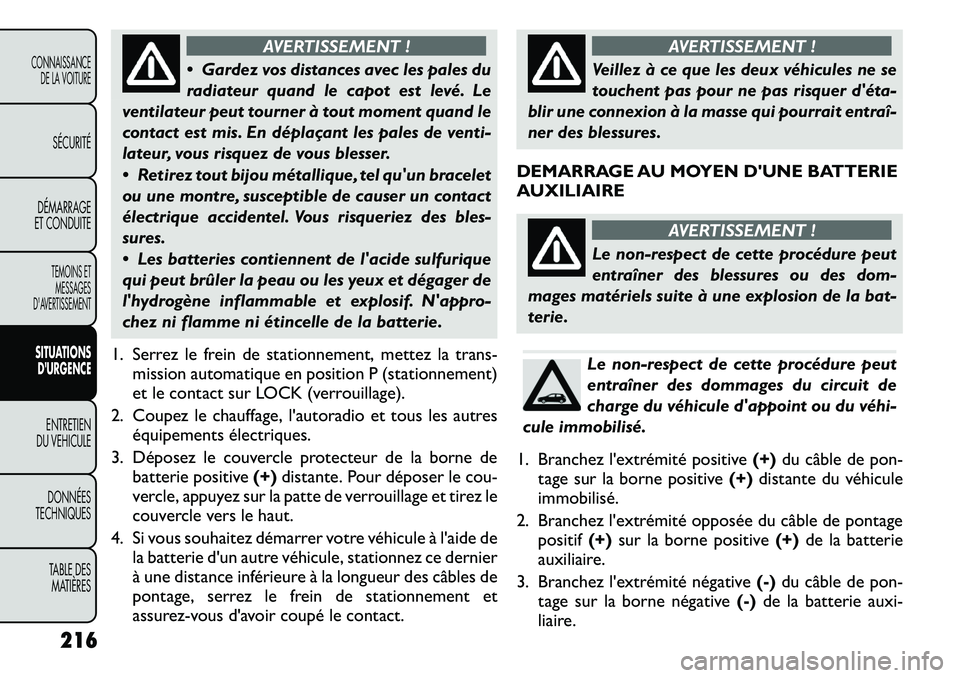

AVERTISSEMENT !
 Gardez vos distances avec les pales du
radiateur quand le capot est levé. Le
ventilateur peut tourner à tout moment quand le
contact est mis. En déplaçant les pales de vent i-
lateur, vous risquez de vous blesser.
 Retirez tout bijou métallique, tel qu'un bracelet
ou une montre, susceptible de causer un contact
électrique accidentel. Vous risqueriez des bles-
sures.
 Les batteries contiennent de l'acide sulfurique
qui peut brûler la peau ou les yeux et dégager de
l'hydrogène inflammable et explosif. N'appro-
chez ni flamme ni étincelle de la batterie.
1. Serrez le frein de stationnement, mettez la trans- mission automatique en position P (stationnement)
et le contact sur LOCK (verrouillage).
2. Coupez le chauffage, l'autoradio et tous les autres équipements électriques.
3. Déposez le couvercle protecteur de la borne de batterie positive (+)distante. Pour déposer le cou-
vercle, appuyez sur la patte de verrouillage et tirez le
couvercle vers le haut.
4. Si vous souhaitez démarrer votre véhicule à l'aide de
la batterie d'un autre véhicule, stationnez ce dernier
à une distance inférieure à la longueur des câbles de
pontage, serrez le frein de stationnement etassur ez-vous d'avoir coupé le contact.
AVERTISSEMENT !
Veillez à ce que les deux véhicules ne se
touchent pas pour ne pas risquer d'éta­
blir une connexion à la masse qui pourrait entraî­
ner des blessures.
DEMARRAGE AU MOYEN D'UNE BATTERIE
AUXILIAIRE
AVERTISSEMENT !
Le n on-respect de cette procédure peut
entraîner des blessures ou des dom-
mages matériels suite à une explosion de la bat-
terie.Le non-respect de cette procédure peut
entraîner des dommages du circuit de
charge du véhicule d'appoint ou du véhi­
cule immobilisé.
1. Branchez l'extrémité positive (+)du câble de pon-
tage sur la borne positive (+)distante du véhicule
immobilisé.
2. Branchez l'extrémité opposée du câble de pontage positif (+)sur la borne positive (+)de la batterie
auxiliaire.
3. Branchez l'extrémité négative (-)du câble de pon-
tage sur la borne négative (-)de la batterie auxi-
liaire.
216
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENT
SITUATIONS D'URGENCEENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUES
TABLE DESMATIÈRES

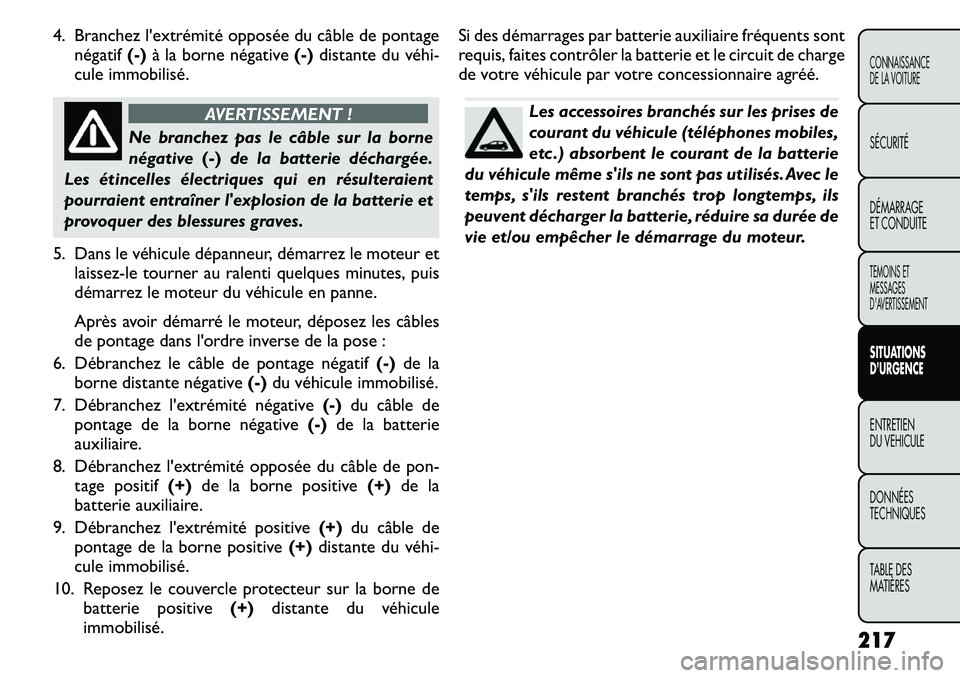

4. Branchez l'extrémité opposée du câble de pontagenégatif (-)à la borne négative (-)distante du véhi­
cule immobilisé.
AVERTISSEMENT !
Ne branchez pas le câble sur la borne
négative (-)de la batterie déchargée.
Les étincelles électriques qui en résulteraient
pourraient entraîner l'explosion de la batterie et
provoquer des blessures graves.
5. Dans le véhicule dépanneur, démarrez le moteur et laissez-le tourner au ralenti quelques minutes, puis
démarrez le moteur du véhicule en panne.
Après avoir démarré le moteur, déposez les câbles
de pontage dans l'ordre inverse de la pose :
6. Débranchez le câble de pontage négatif (-)de la
borne distante négative (-)du véhicule immobilisé.
7. Débranchez l'extrémité négative (-)du câble de
pontage de la borne négative (-)de la batterie
auxiliaire.
8. Débranchez l'extrémité opposée du câble de pon- tage positif (+)de la borne positive (+)de la
batterie auxiliaire.
9. Débranchez l'extrémité positive (+)du câble de
pontage de la borne positive (+)distante du véhi­
cule immobilisé.
10. Reposez le couvercle protecteur sur la borne de batterie positive (+)distante du véhicule
immobilisé. Si des démarrages par batterie auxiliaire fréquents sont
requis, faites contrôler la batterie et le circuit de charge
de votre véhicule par votre concessionnaire agréé.
Les accessoires branchés sur les prises de
courant du véhicule (téléphones mobiles,
etc .) absorbent le courant de la batterie
du véhicule même s'ils ne sont pas utilisés. Avec le
temps, s'ils restent branchés trop longtemps, ils
peuvent décharger la batterie, réduire sa durée de
vie et/ou empêcher le démarrage du moteur.
217
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONS D'URGENCEENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

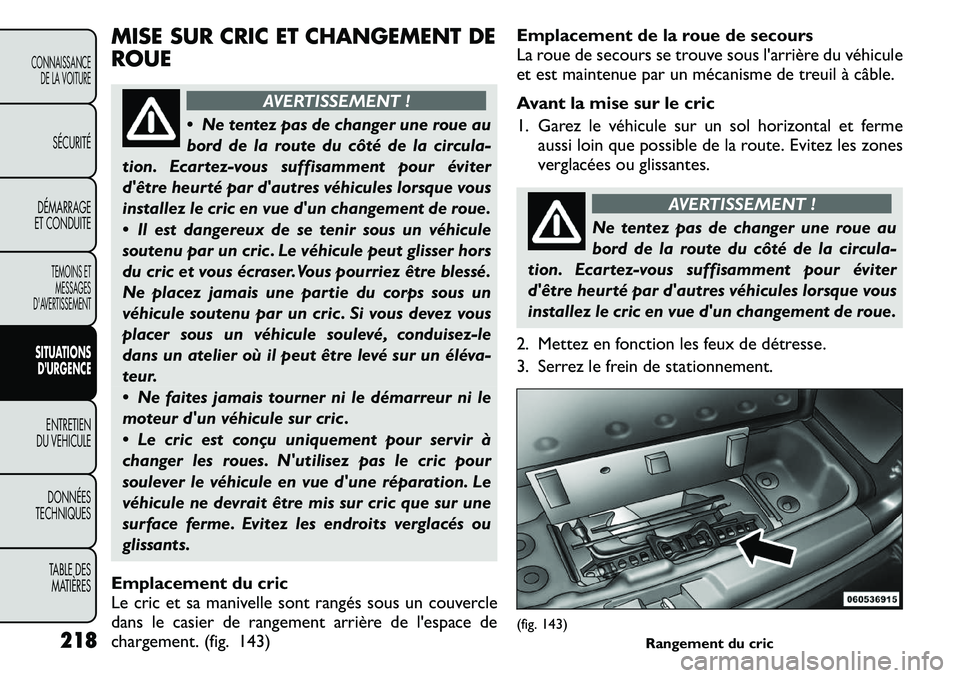

MISE SUR CRIC ET CHANGEMENT DE ROUE
AVERTISSEMENT !
 Ne tentez pas de changer une roue au
bord de la route du côté de la circula-
tion. Ecartez-vous suffisamment pour éviter
d'être heurté par d'autres véhicules lorsque vous
installez le cric en vue d'un changement de roue.
 Il est dangereux de se tenir sous un véhicule
soutenu par un cric . Le véhicule peut glisser hors
du cric et vous écraser.Vous pourriez être blessé.
Ne placez jamais une partie du corps sous un
véhicule soutenu par un cric . Si vous devez vous
placer sous un véhicule soulevé, conduis ez-le
dans un atelier où il peut être levé sur un éléva-
teur.
 Ne faites jamais tourner ni le démarreur ni le
moteur d'un véhicule sur cric .
 Le cric est conçu uniquement pour servir à
changer les roues. N'utilisez pas le cric pour
soulever le véhicule en vue d'une réparation. Le
véhicule ne devrait être mis sur cric que sur une
surface ferme. Evitez les endroits verglacés ou
glissants.
Emplacement du cric
Le cric et sa manivelle sont rangés sous un couvercle
dans le casier de rangement arrière de l'espace de
chargement. (fig. 143) Emplacement de la roue de secours
La roue de secours se trouve sous l'arrière du véhicule
et est maintenue par un mécanisme de treuil
à câble.
Avant la mise sur le cric
1. Garez le véhicule sur un sol horizontal et ferme aussi loin que possible de la route. Evitez les zones
verglacées ou glissantes.
AVERTISSEMENT !
Ne tentez pas de changer une roue au
bord de la route du côté de la circula-
tion. Ecartez-vous suffisamment pour éviter
d'être heurté par d'autres véhicules lorsque vous
installez le cric en vue d'un changement de roue.
2. Mettez en fonction les feux de détresse.
3. Serrez le frein de stationnement.
(fig. 143) Rangement du cric
218
CONNAISSANCE
DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENT
SITUATIONS D'URGENCEENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUES
TABLE DESMATIÈRES

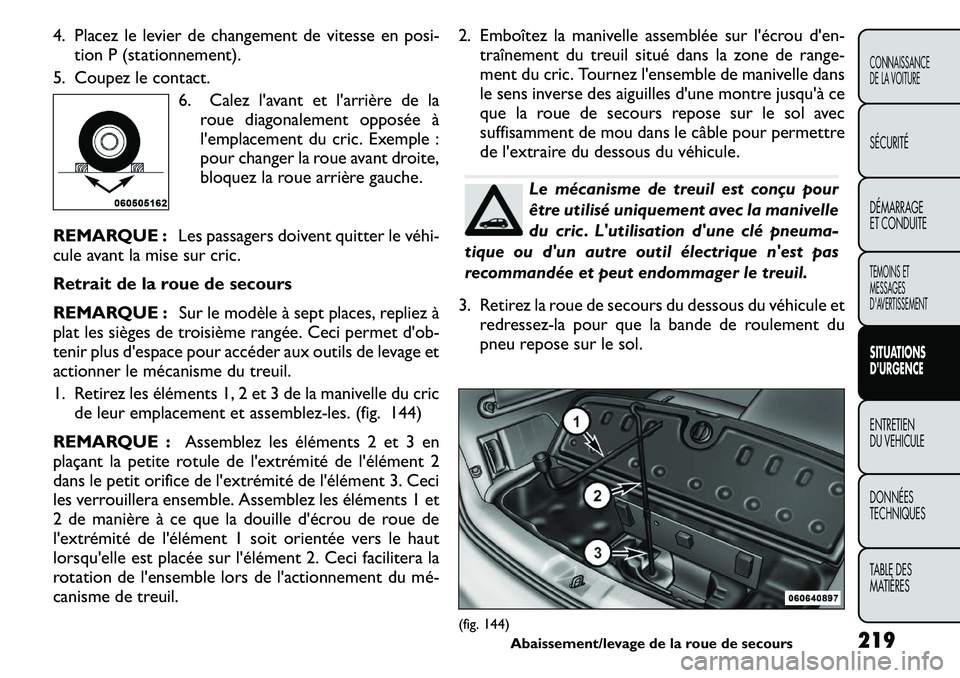

4. Placez le levier de changement de vitesse enposi-
tion P (stationnement).
5. Coupez le contact. 6. Calez l'avant et l'arrière de laroue diagonalement opposée à
l'emplacement du cric. Exemple :
pour changer la roue avant droite,
bloquez la roue arrière gauche.
REMARQUE : Les passagers doivent quitter le véhi­
cule avant la mise sur cric.
Retrait de la roue de secours
REMARQUE : Sur le modèle à sept places, repliez à
plat les sièges de troisième rangée. Ceci permet d'ob-
tenir plus d'espace pour accéder aux outils de levage et
actionner le mécanisme du treuil.
1. Retirez les éléments 1, 2 et 3 de la manivelle du cric de leur emplacement et assemblez-les. (fig. 144)
REMARQUE : Assemblez les éléments 2 et 3 en
plaçant la petite rotule de l'extrémité de l'élément 2
dans le petit orifice de l'extrémité de l'élément 3. Ceci
les verrouillera ensemble. Assemblez les éléments 1 et
2 de manière à ce que la douille d'écrou de roue de
l'extrémité de l'élément 1 soit orientée vers le haut
lorsqu'elle est placée sur l'élément 2. Ceci facilitera la
rotation de l'ensemble lors de l'actionnement du mé­
canisme de treuil. 2. Emboîtez la manivelle assemblée sur l'écrou
d'en-
traînement du treuil situé dans la zone de range-
ment du cric. Tournez l'ensemble de manivelle dans
le sens inverse des aiguilles d'une montre jusqu'à ce
que la roue de secours repose sur le sol avec
suffisamment de mou dans le câble pour permettre
de l'extraire du dessous du véhicule.
Le mécanisme de treuil est conçu pour
être utilisé uniquement avec la manivelle
du cric . L'utilisation d'une clé pneum a-
tique ou d'un autre outil électrique n'est pas
recommandée et peut endommager le treuil.
3. Retirez la roue de secours du dessous du véhicule et redr essez-la pour que la bande de roulement du
pneu repose sur le sol.
(fig. 144) Abaissement/levage de la roue de secours 219
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONS D'URGENCEENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

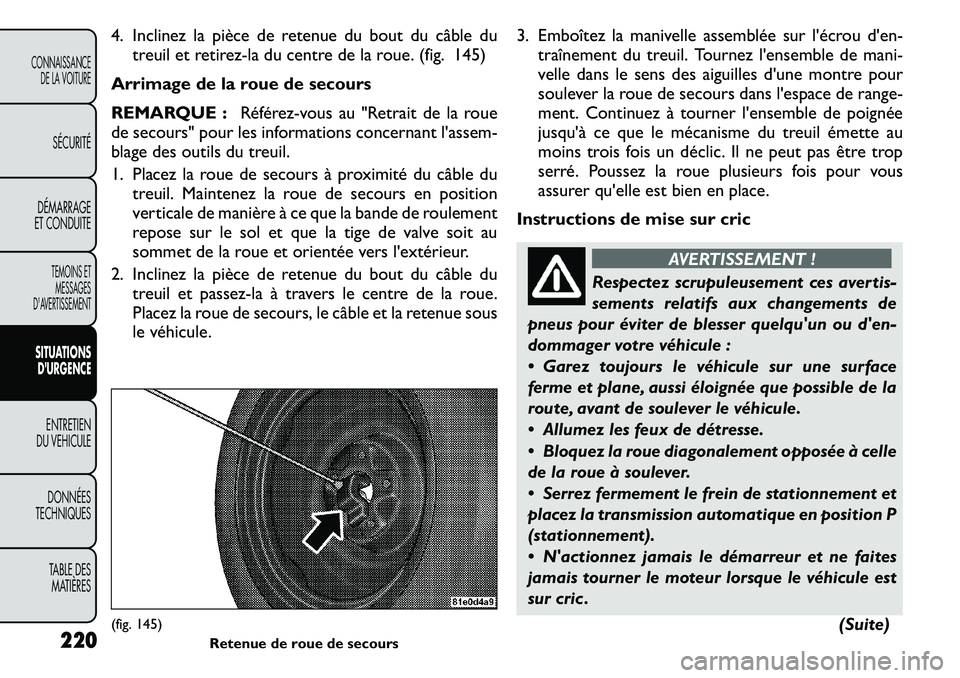

4. Inclinez la pièce de retenue du bout du câble dutreuil et retirez-la du centre de la roue. (fig. 145)
Arrimage de la roue de secours
REMARQUE : Référez-vous au "Retrait de la roue
de secours" pour les informations concernant l'assem-
blage des outils du treuil.
1. Placez la roue de secours à proximité du câble du
treuil. Maintenez la roue de secours en position
verticale de manière à ce que la bande de roulement
repose sur le sol et que la tige de valve soit au
sommet de la roue et orientée vers l'extérieur.
2. Inclinez la pièce de retenue du bout du câble du treuil et passez-la à travers le centre de la roue.
Placez la roue de secours, le câble et la retenue sous
le véhicule. 3. Emboîtez la manivelle assemblée sur l'écrou
d'en-
traînement du treuil. Tournez l'ensemble de mani-
velle dans le sens des aiguilles d'une montre pour
soulever la roue de secours dans l'espace de range-
ment. Continuez à tourner l'ensemble de poignée
jusqu'à ce que le mécanisme du treuil émette au
moins trois fois un déclic. Il ne peut pas être trop
serré. Poussez la roue plusieurs fois pour vous
assurer qu'elle est bien en place.
Instructions de mise sur cric
AVERTISSEMENT !
Respectez scrupuleusement ces avertis-
sements relatifs aux changements de
pneus pour éviter de blesser quelqu'un ou d'en-
dommager votre véhicule :
 Garez toujours le véhicule sur une surface
ferme et plane, aussi éloignée que possible de la
route, avant de soulever le véhicule.
 Allumez les feux de détresse.
 Bloquez la roue diagonalement opposée à celle
de la roue à soulever.
 Serrez fermement le frein de stationnement et
placez la transmission automatique en position P
(stationnement).
 N'actionnez jamais le démarreur et ne faites
jamais tourner le moteur lorsque le véhicule est
sur cric .
(Suite)
(fig. 145)Retenue de roue de secours
220
CONNAISSANCE
DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENT
SITUATIONS D'URGENCEENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUES
TABLE DESMATIÈRES

(Suite)

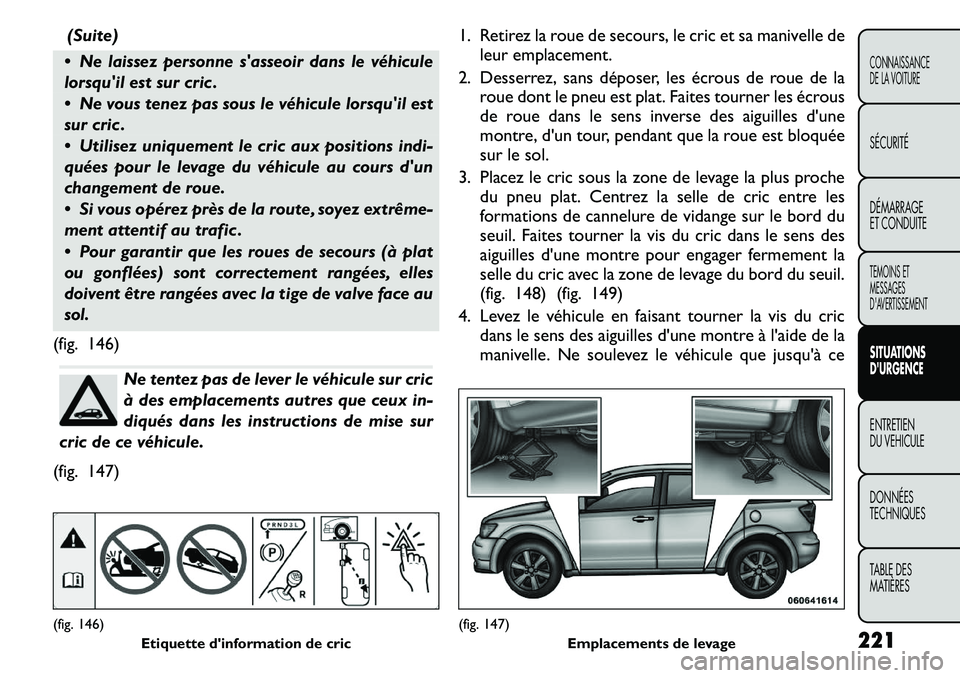

 Ne laissez personne s'asseoir dans le véhicule
lorsqu'il est sur cric .
 Ne vous tenez pas sous le véhicule lorsqu'il est
sur cric .
 Utilisez uniquement le cric aux positions indi-
quées pour le levage du véhicule au cours d'un
changement de roue.
 Si vous opérez près de la route, soyez extrême-
ment attentif au trafic .
 Pour garantir que les roues de secours (à plat
ou gonflées) sont correctement rangées, elles
doivent être rangées avec la tige de valve face au
sol.
(fig. 146)
Ne tentez pas de lever le véhicule sur cric
à des emplacements autres que ceux in-
diqués dans les instructions de mise sur
cric de ce véhicule.
(fig. 147) 1. Retirez la roue de secours, le cric et sa manivelle de
leur emplacement.
2. Desserrez, sans déposer, les écrous de roue de la roue dont le pneu est plat. Faites tourner les écrous
de roue dans le sens inverse des aiguilles d'une
montre, d'un tour, pendant que la roue est bloquée
sur le sol.
3. Placez le cric sous la zone de levage la plus proche du pneu plat. Centrez la selle de cric entre les
formations de cannelure de vidange sur le bord du
seuil. Faites tourner la vis du cric dans le sens des
aiguilles d'une montre pour engager fermement la
selle du cric avec la zone de levage du bord du seuil.
(fig. 148) (fig. 149)
4. Levez le véhicule en faisant tourner la vis du cric dans le sens des aiguilles d'une montre à l'aide de la
manivelle. Ne soulevez le véhicule que jusqu'à ce
(fig. 146) Etiquette d'information de cric
(fig. 147) Emplacements de levage 221
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONS D'URGENCEENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

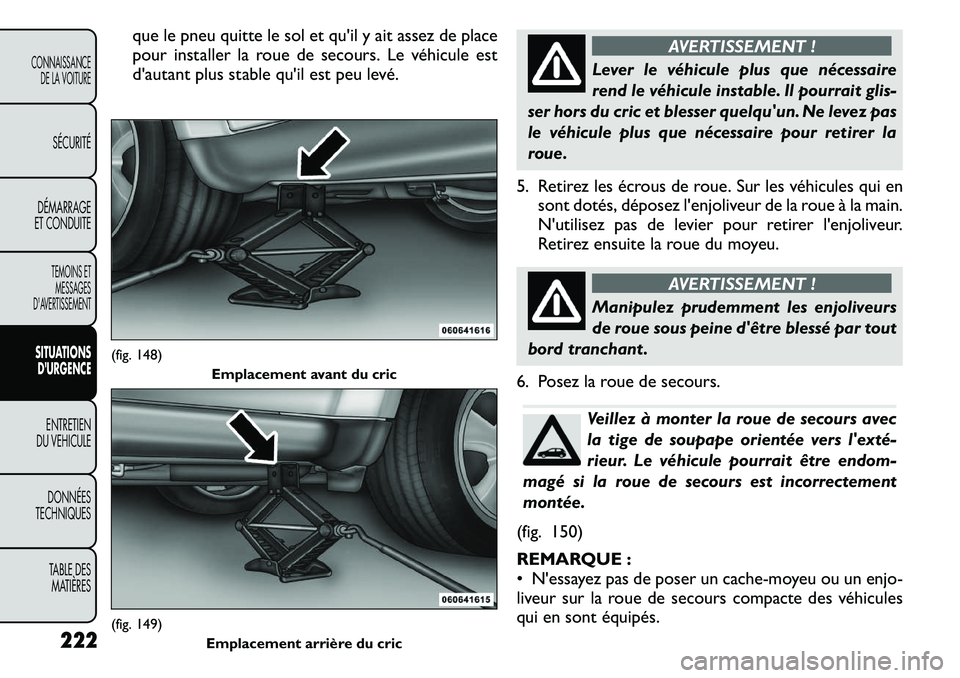

que le pneu quitte le sol et qu'il y ait assez de place
pour installer la roue de secours. Le véhicule est
d'autant plus stable qu'il est peu levé.
AVERTISSEMENT !
Lever le véhicule plus que nécessaire
rend le véhicule instable. Il pourrait glis-
ser hors du cric et blesser quelqu'un. Ne levez pas
le véhicule plus que nécessaire pour retirer la
roue.
5. Retirez les écrous de roue. Sur les véhicules qui en sont dotés, déposez l'enjoliveur de la roue à la main.
N'utilisez pas de levier pour retirer l'enjoliveur.
Retirez ensuite la roue du moyeu.
AVERTISSEMENT !
Manipulez prudemment les enjoliveurs
de roue sous peine d'être blessé par tout
bord tranchant .
6. Posez la roue de secours.Veillez à monter la roue de secours avec
la tige de soupape orientée vers l'exté­
rieur. Le véhicule pourrait être en dom-
magé si la roue de secours est incorrectement
montée.
(fig. 150)
REMARQUE :
 N'essayez pas de poser un ca che-moyeu ou un enjo-
liveur sur la roue de secours compacte des véhicules
qui en sont équipés.
(fig. 148) Emplacement avant du cric(fig. 149)Emplacement arrière du cric
222
CONNAISSANCE
DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENT
SITUATIONS D'URGENCEENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUES
TABLE DESMATIÈRES

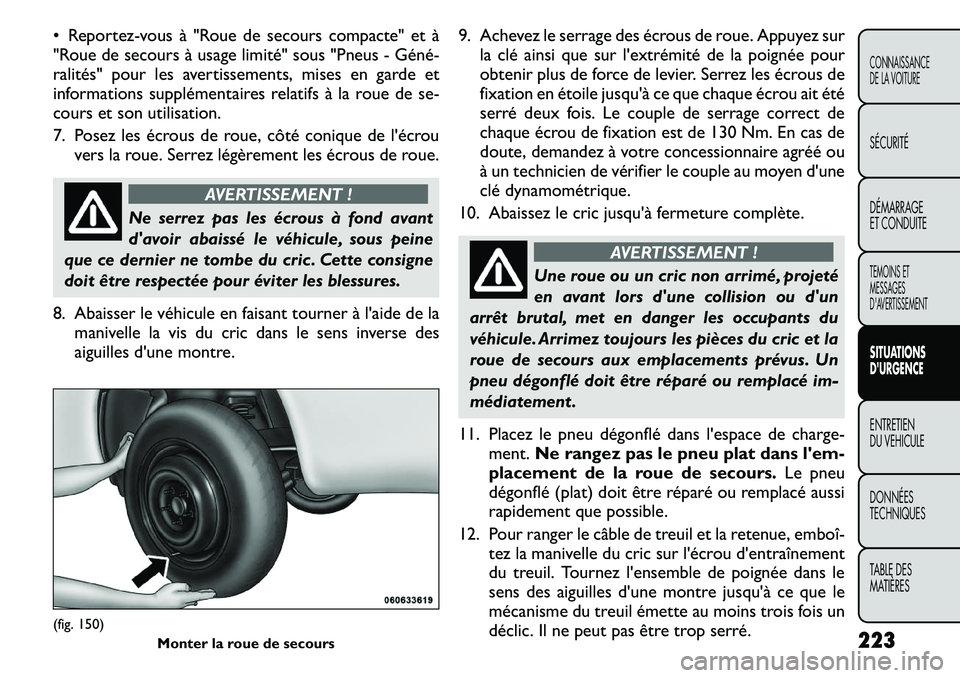

 Reportez-vousà "Roue de secours compacte" et à
"Roue de secours à usage limité" sous "Pneus - Géné­
ralités" pour les avertissements, mises en garde et
informations supplémentaires relatifs à la roue dese-
cours et son utilisation.
7. Posez les écrous de roue, côté conique de l'écrou
vers la roue. Serrez légèrement les écrous de roue.
AVERTISSEMENT !
Ne serrez pas les écrous à fond avant
d'avoir abaissé le véhicule, sous peine
que ce dernier ne tombe du cric . Cette consigne
doit être respectée pour éviter les blessures.
8. Abaisser le véhicule en faisant tourner à l'aide de la
manivelle la vis du cric dans le sens inverse des
aiguilles d'une montre. 9. Achevez le serrage des écrous de roue. Appuyez sur
la clé ainsi que sur l'extrémité de la poignée pour
obtenir plus de force de levier. Serrez les écrous de
fixation en étoile jusqu'à ce que chaque écrou ait été
serré deux fois. Le couple de serrage correct de
chaque écrou de fixation est de 130 Nm. En cas de
doute, demandez à votre concessionnaire agréé ou
à un technicien de vérifier le couple au moyen d'une
clé dynamométrique.
10. Abaissez le cric jusqu'à fermeture complète.
AVERTISSEMENT !
Une roue ou un cric non arrimé, projeté
en avant lors d'une collision ou d'un
arrêt brutal, met en danger les occupants du
véhicule. Arrimez toujours les pièces du cric et la
roue de secours aux emplacements prévus. Un
pneu dégonflé doit être réparé ou remplacé im-
médiatement .
11. Placez le pneu dégonflé dans l'espace de charge-
ment. Ne rangez pas le pneu plat dans l'em-
placement de la roue de secours. Le pneu
dégonflé (plat) doit être réparé ou remplacé aussi
rapidement que possible.
12. Pour ranger le câble de treuil et la retenue, emboî­ tez la manivelle du cric sur l'écrou d'entraînement
du treuil. Tournez l'ensemble de poignée dans le
sens des aiguilles d'une montre jusqu'à ce que le
mécanisme du treuil émette au moins trois fois un
déclic. Il ne peut pas être trop serré.
(fig. 150) Monter la roue de secours 223
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONS D'URGENCEENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES
