FIAT FULLBACK 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

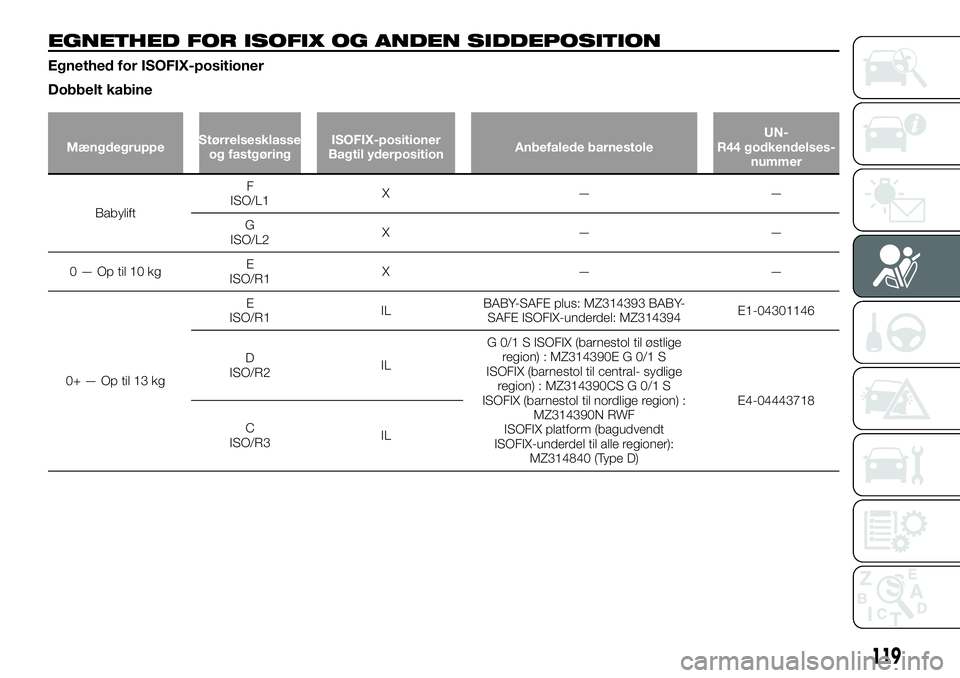

EGNETHED FOR ISOFIX OG ANDEN SIDDEPOSITION
Egnethed for ISOFIX-positioner
Dobbelt kabine
MængdegruppeStørrelsesklasse
og fastgøringISOFIX-positioner
Bagtil yderpositionAnbefalede barnestoleUN-
R44 godkendelses-
nummer
BabyliftF
ISO/L1X——
G
ISO/L2X——
0 — Op til 10 kgE
ISO/R1X——
0+ — Op til 13 kgE
ISO/R1ILBABY-SAFE plus: MZ314393 BABY-
SAFE ISOFIX-underdel: MZ314394E1-04301146
D
ISO/R2ILG 0/1 S ISOFIX (barnestol til østlige
region) : MZ314390E G 0/1 S
ISOFIX (barnestol til central- sydlige
region) : MZ314390CS G 0/1 S
ISOFIX (barnestol til nordlige region) :
MZ314390N RWF
ISOFIX platform (bagudvendt
ISOFIX-underdel til alle regioner):
MZ314840 (Type D)E4-04443718
C
ISO/R3IL
119

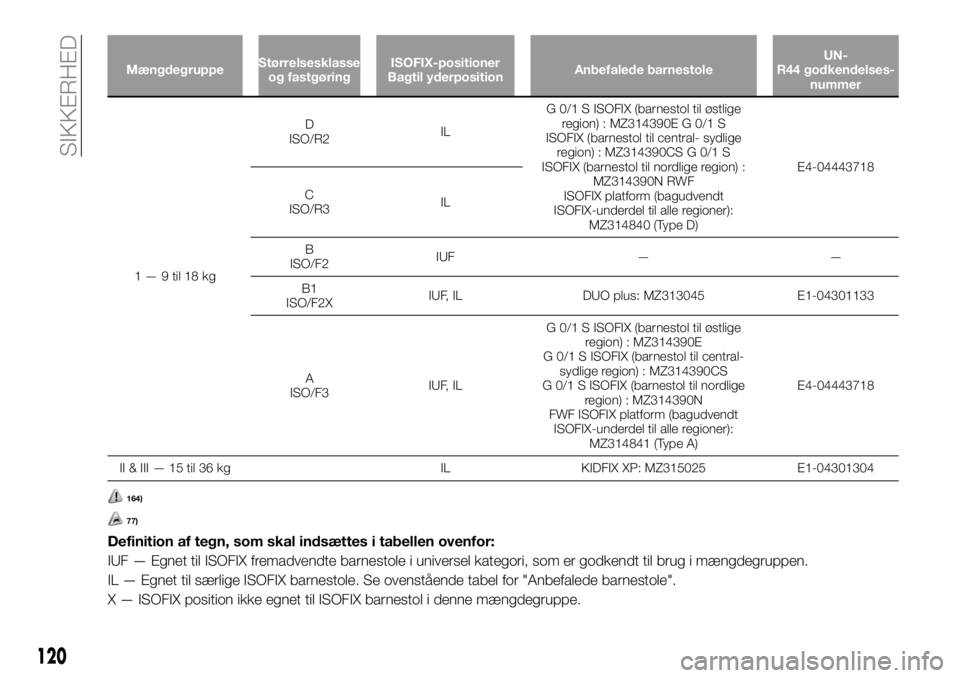

MængdegruppeStørrelsesklasse
og fastgøringISOFIX-positioner
Bagtil yderpositionAnbefalede barnestoleUN-
R44 godkendelses-
nummer
1 — 9 til 18 kgD
ISO/R2ILG 0/1 S ISOFIX (barnestol til østlige
region) : MZ314390E G 0/1 S
ISOFIX (barnestol til central- sydlige
region) : MZ314390CS G 0/1 S
ISOFIX (barnestol til nordlige region) :
MZ314390N RWF
ISOFIX platform (bagudvendt
ISOFIX-underdel til alle regioner):
MZ314840 (Type D)E4-04443718
C
ISO/R3IL
B
ISO/F2IUF — —
B1
ISO/F2XIUF, IL DUO plus: MZ313045 E1-04301133
A
ISO/F3IUF, ILG 0/1 S ISOFIX (barnestol til østlige
region) : MZ314390E
G 0/1 S ISOFIX (barnestol til central-
sydlige region) : MZ314390CS
G 0/1 S ISOFIX (barnestol til nordlige
region) : MZ314390N
FWF ISOFIX platform (bagudvendt
ISOFIX-underdel til alle regioner):
MZ314841 (Type A)E4-04443718
II & III — 15 til 36 kg IL KIDFIX XP: MZ315025 E1-04301304
164)
77)
Definition af tegn, som skal indsættes i tabellen ovenfor:
IUF — Egnet til ISOFIX fremadvendte barnestole i universel kategori, som er godkendt til brug i mængdegruppen.
IL — Egnet til særlige ISOFIX barnestole. Se ovenstående tabel for "Anbefalede barnestole".
X — ISOFIX position ikke egnet til ISOFIX barnestol i denne mængdegruppe.
120
SIKKERHED

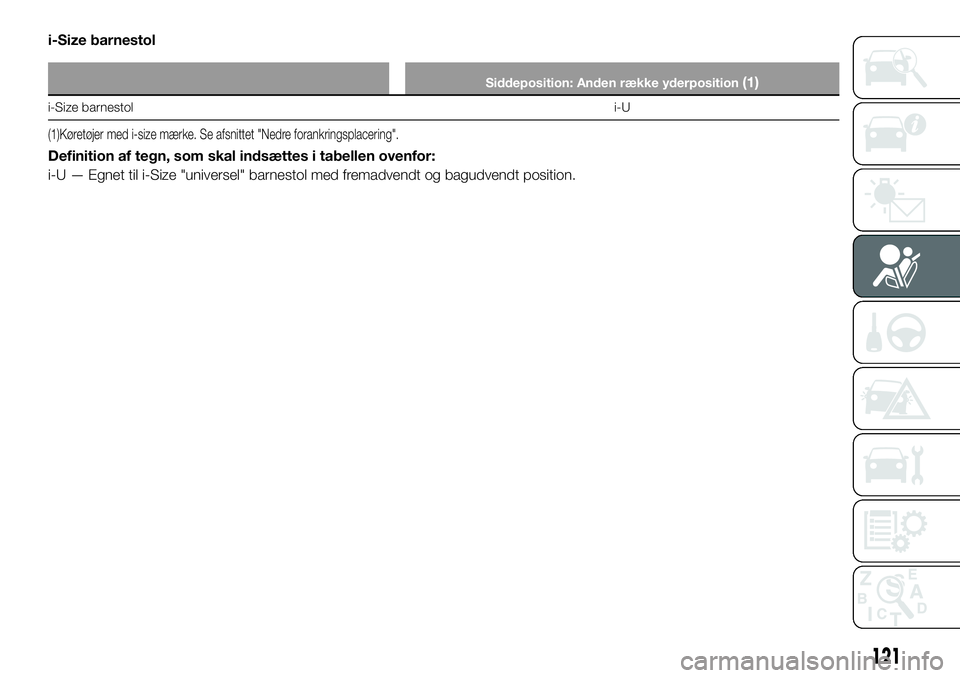

i-Size barnestol
Siddeposition: Anden række yderposition(1)
i-Size barnestoli-U
(1)Køretøjer med i-size mærke. Se afsnittet "Nedre forankringsplacering".
Definition af tegn, som skal indsættes i tabellen ovenfor:
i-U — Egnet til i-Size "universel" barnestol med fremadvendt og bagudvendt position.
121

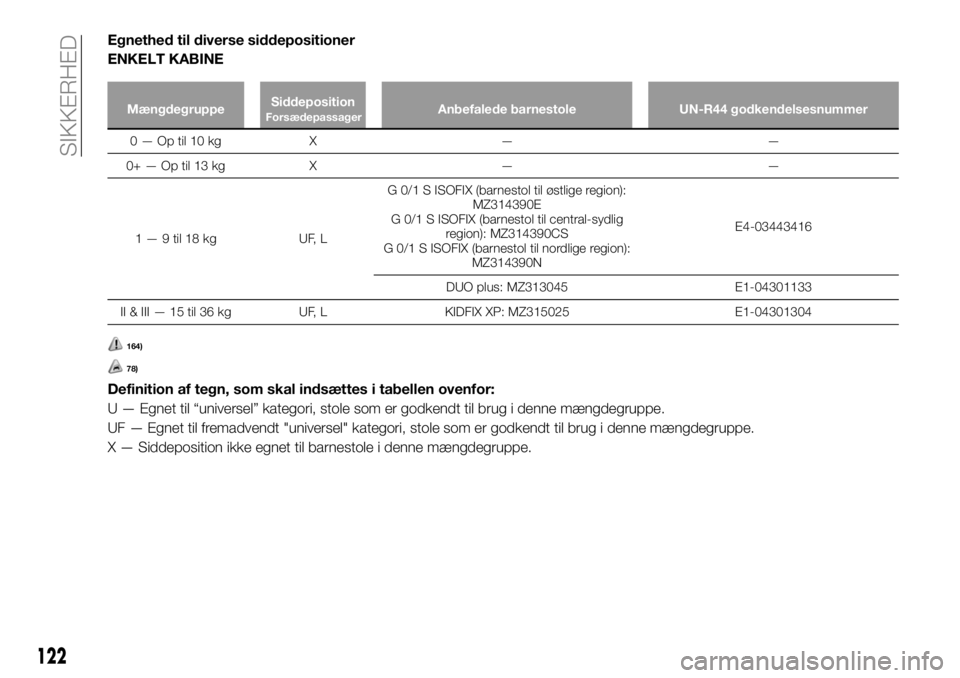

Egnethed til diverse siddepositioner
ENKELT KABINE
MængdegruppeSiddepositionForsædepassagerAnbefalede barnestole UN-R44 godkendelsesnummer
0 — Op til 10 kg X — —
0+ — Op til 13 kg X — —
1 — 9 til 18 kg UF, LG 0/1 S ISOFIX (barnestol til østlige region):
MZ314390E
G 0/1 S ISOFIX (barnestol til central-sydlig
region): MZ314390CS
G 0/1 S ISOFIX (barnestol til nordlige region):
MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II & III — 15 til 36 kg UF, L KIDFIX XP: MZ315025 E1-04301304
164)
78)
Definition af tegn, som skal indsættes i tabellen ovenfor:
U — Egnet til “universel” kategori, stole som er godkendt til brug i denne mængdegruppe.
UF — Egnet til fremadvendt "universel" kategori, stole som er godkendt til brug i denne mængdegruppe.
X — Siddeposition ikke egnet til barnestole i denne mængdegruppe.
122
SIKKERHED

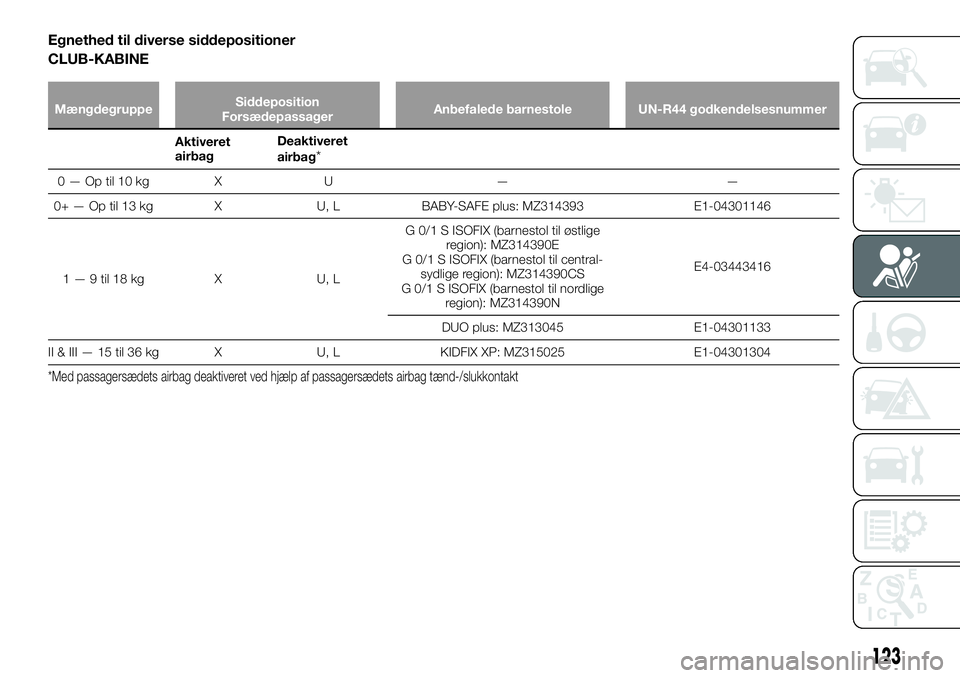

Egnethed til diverse siddepositioner
CLUB-KABINE
MængdegruppeSiddeposition
ForsædepassagerAnbefalede barnestole UN-R44 godkendelsesnummer
Aktiveret
airbagDeaktiveret
airbag*
0 — Op til 10 kg X U — —
0+ — Op til 13 kg X U, L BABY-SAFE plus: MZ314393 E1-04301146
1 — 9 til 18 kg X U, LG 0/1 S ISOFIX (barnestol til østlige
region): MZ314390E
G 0/1 S ISOFIX (barnestol til central-
sydlige region): MZ314390CS
G 0/1 S ISOFIX (barnestol til nordlige
region): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II & III — 15 til 36 kg X U, L KIDFIX XP: MZ315025 E1-04301304
*Med passagersædets airbag deaktiveret ved hjælp af passagersædets airbag tænd-/slukkontakt
123

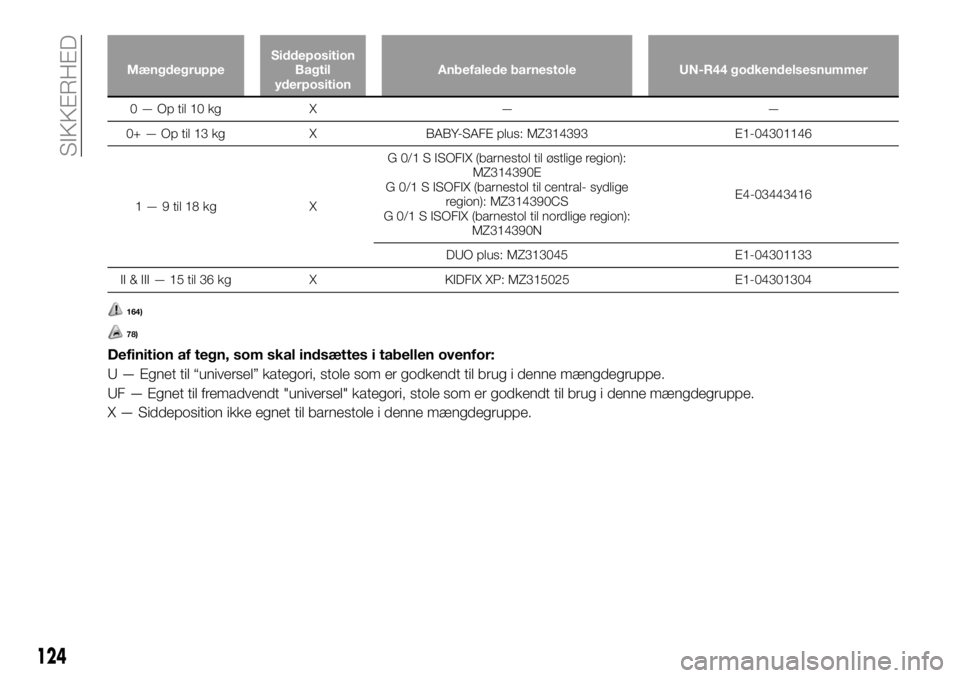

MængdegruppeSiddeposition
Bagtil
yderpositionAnbefalede barnestole UN-R44 godkendelsesnummer
0 — Op til 10 kg X — —
0+ — Op til 13 kg X BABY-SAFE plus: MZ314393 E1-04301146
1 — 9 til 18 kg XG 0/1 S ISOFIX (barnestol til østlige region):
MZ314390E
G 0/1 S ISOFIX (barnestol til central- sydlige
region): MZ314390CS
G 0/1 S ISOFIX (barnestol til nordlige region):
MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II & III — 15 til 36 kg X KIDFIX XP: MZ315025 E1-04301304
164)
78)
Definition af tegn, som skal indsættes i tabellen ovenfor:
U — Egnet til “universel” kategori, stole som er godkendt til brug i denne mængdegruppe.
UF — Egnet til fremadvendt "universel" kategori, stole som er godkendt til brug i denne mængdegruppe.
X — Siddeposition ikke egnet til barnestole i denne mængdegruppe.
124
SIKKERHED

Egnethed til diverse siddepositioner
DOBBELT KABINE
MængdegruppeSiddeposition
ForsædepassagerAnbefalede barnestole UN-R44 godkendelsesnummer
Aktiveret
airbagDeaktiveret
airbag*
0 — Op til 10 kg X U — —
0+ — Op til 13 kg X U, L BABY-SAFE plus: MZ314393 E1-04301146
1 — 9 til 18 kg X U, LG 0/1 S ISOFIX (barnestol til østlige
region): MZ314390E
G 0/1 S ISOFIX (barnestol til central-
sydlige region): MZ314390CS
G 0/1 S ISOFIX (barnestol til nordlige
region): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II & III — 15 til 36 kg X U, L KIDFIX XP: MZ315025 E1-04301304
*Med passagersædets airbag deaktiveret ved hjælp af passagersædets airbag tænd-/slukkontakt
125

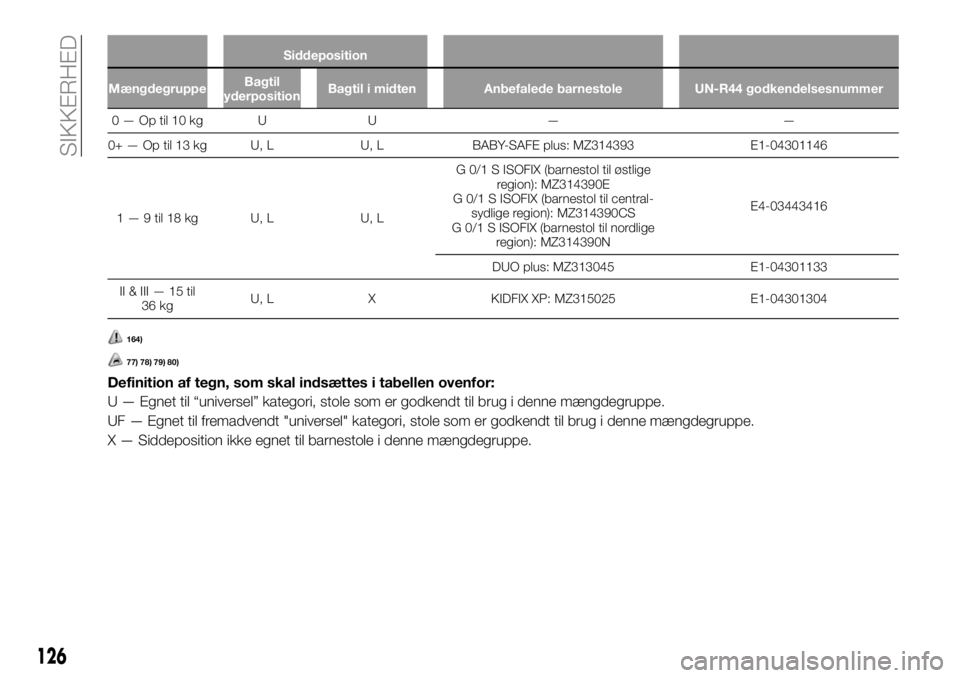

Siddeposition
MængdegruppeBagtil
yderpositionBagtil i midten Anbefalede barnestole UN-R44 godkendelsesnummer
0 — Op til 10 kg U U — —
0+ — Op til 13 kg U, L U, L BABY-SAFE plus: MZ314393 E1-04301146
1 — 9 til 18 kg U, L U, LG 0/1 S ISOFIX (barnestol til østlige
region): MZ314390E
G 0/1 S ISOFIX (barnestol til central-
sydlige region): MZ314390CS
G 0/1 S ISOFIX (barnestol til nordlige
region): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II&III—15til
36 kgU, L X KIDFIX XP: MZ315025 E1-04301304
164)
77) 78) 79) 80)
Definition af tegn, som skal indsættes i tabellen ovenfor:
U — Egnet til “universel” kategori, stole som er godkendt til brug i denne mængdegruppe.
UF — Egnet til fremadvendt "universel" kategori, stole som er godkendt til brug i denne mængdegruppe.
X — Siddeposition ikke egnet til barnestole i denne mængdegruppe.
126
SIKKERHED

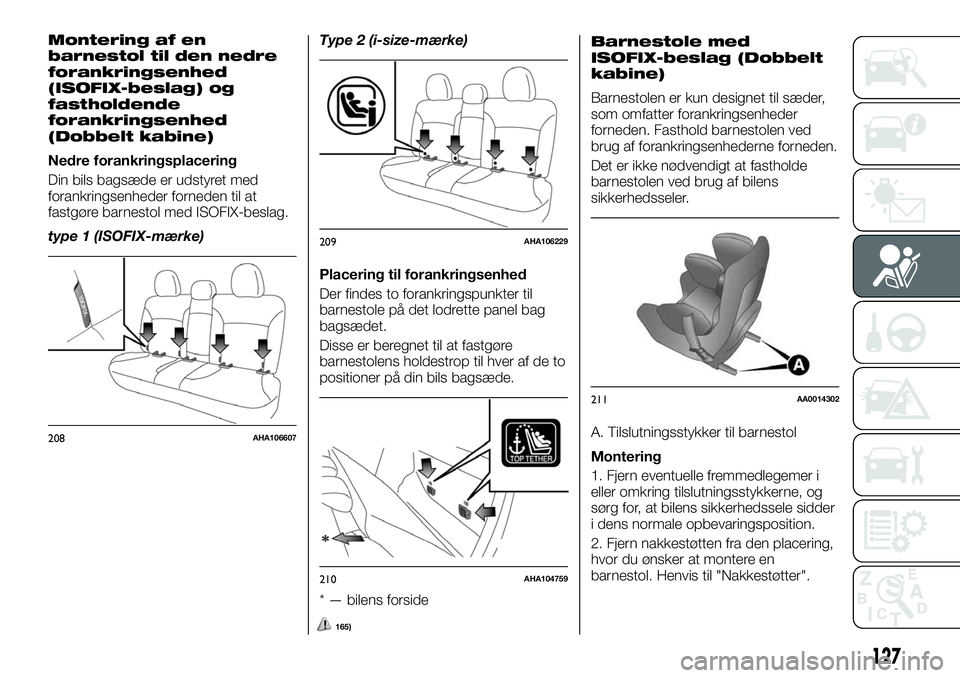

Montering af en
barnestol til den nedre
forankringsenhed
(ISOFIX-beslag) og
fastholdende
forankringsenhed
(Dobbelt kabine)
Nedre forankringsplacering
Din bils bagsæde er udstyret med
forankringsenheder forneden til at
fastgøre barnestol med ISOFIX-beslag.
type 1 (ISOFIX-mærke)Type 2 (i-size-mærke)
Placering til forankringsenhed
Der findes to forankringspunkter til
barnestole på det lodrette panel bag
bagsædet.
Disse er beregnet til at fastgøre
barnestolens holdestrop til hver af de to
positioner på din bils bagsæde.
* — bilens forside
165)
Barnestole med
ISOFIX-beslag (Dobbelt
kabine)
Barnestolen er kun designet til sæder,
som omfatter forankringsenheder
forneden. Fasthold barnestolen ved
brug af forankringsenhederne forneden.
Det er ikke nødvendigt at fastholde
barnestolen ved brug af bilens
sikkerhedsseler.
A. Tilslutningsstykker til barnestol
Montering
1. Fjern eventuelle fremmedlegemer i
eller omkring tilslutningsstykkerne, og
sørg for, at bilens sikkerhedssele sidder
i dens normale opbevaringsposition.
2. Fjern nakkestøtten fra den placering,
hvor du ønsker at montere en
barnestol. Henvis til "Nakkestøtter".
208AHA106607
209AHA106229
210AHA104759
211AA0014302
127

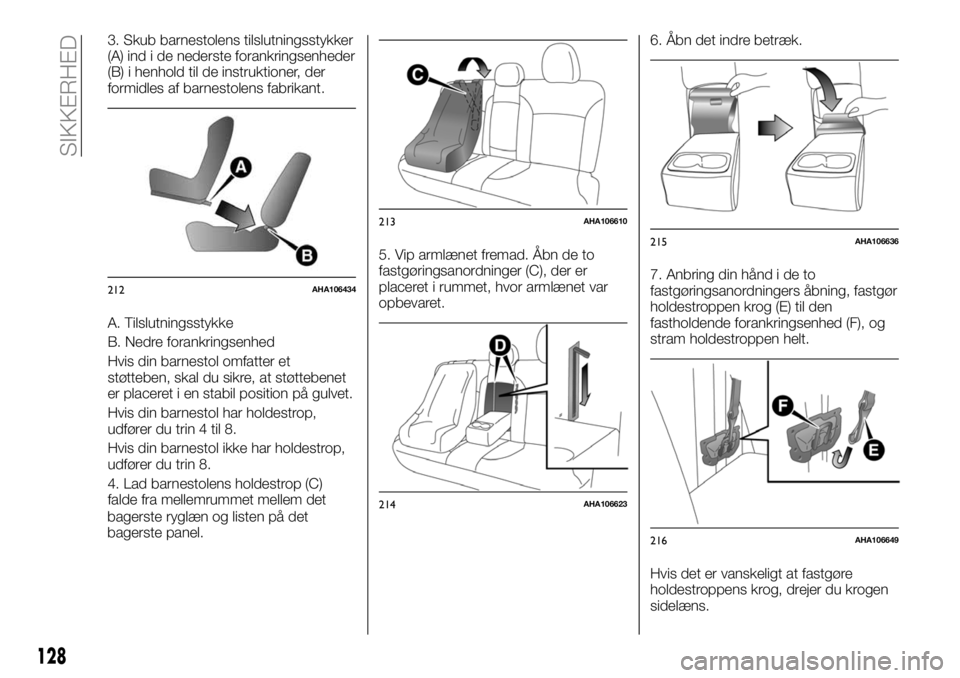

3. Skub barnestolens tilslutningsstykker
(A) ind i de nederste forankringsenheder
(B) i henhold til de instruktioner, der
formidles af barnestolens fabrikant.
A. Tilslutningsstykke
B. Nedre forankringsenhed
Hvis din barnestol omfatter et
støtteben, skal du sikre, at støttebenet
er placeret i en stabil position på gulvet.
Hvis din barnestol har holdestrop,
udfører du trin 4 til 8.
Hvis din barnestol ikke har holdestrop,
udfører du trin 8.
4. Lad barnestolens holdestrop (C)
falde fra mellemrummet mellem det
bagerste ryglæn og listen på det
bagerste panel.5. Vip armlænet fremad. Åbn de to
fastgøringsanordninger (C), der er
placeret i rummet, hvor armlænet var
opbevaret.6. Åbn det indre betræk.
7. Anbring din hånd i de to
fastgøringsanordningers åbning, fastgør
holdestroppen krog (E) til den
fastholdende forankringsenhed (F), og
stram holdestroppen helt.
Hvis det er vanskeligt at fastgøre
holdestroppens krog, drejer du krogen
sidelæns.
212AHA106434
213AHA106610
214AHA106623
215AHA106636
216AHA106649
128
