Page 101 of 352

105)Całą procedurę tankowania (otwarcie
pokrywy wlewu paliwa, odkręcenie korka
itd.), wykonuj samodzielnie. Nie pozwalaj,
aby inne osoby znajdowały się w pobliżu
wlewu paliwa. Jeśli pozwolisz innej osobie
wykonać pewne czynności i osoba taka
będzie miała na sobie ładunki
elektrostatyczne, opary paliwa zapalą się.
106)Nie odchodź od wlewu paliwa, dopóki
tankowanie nie zakończy się. Jeśli oddalisz
się w inne miejsce i wykonasz w nim jakieś
czynności (na przykład usiądziesz na
fotelu), w trakcie procedury tankowania,
możesz nagromadzić na swoim ciele nowe
ładunki elektrostatyczne.
107)Nie należy wdychać oparów paliwa.
Paliwo zawiera substancje toksyczne.
108)Drzwi i szyby w samochodzie powinny
być zamknięte podczas tankowania. Jeśli
będą otwarte, do wnętrza samochodu
mogą przedostać się opary paliwa.
109)W razie konieczności wymiany korka
wlewu paliwa stosuj wyłącznie oryginalne
części zamienne marki Fiat.
110)Ponieważ układ paliwowy może być
pod ciśnieniem, korek wlewu paliwa
odkręcaj powoli. Uwalnia to wszelkie
ciśnienie lub podciśnienie, jakie mogło
nagromadzić się w zbiorniku paliwa. Jeśli
słychać syczenie, poczekaj aż ustanie,
zanim odkręcisz korek. W przeciwnym razie
zostać rozpylone paliwo, raniąc znajdujące
się w pobliżu wlewu osoby.
111)Nie umieszczaj na końcówce wlewu
żadnego przedmiotu/zatyczki, które nie są
dostarczone wraz z samochodem.
Stosowanie nieodpowiednich
przedmiotów/zatyczek może doprowadzić
do wzrostu ciśnienia w zbiorniku,
prowadząc do sytuacji niebezpiecznych.112)Nie korzystaj z telefonu komórkowego
w pobliżu dystrybutora paliwa: ryzyko
pożaru.
113)Nie przechylaj pistoletu.WSIADANIE LUB
WYSIADANIE
Z SAMOCHODU
114)
UWAGA
114)Aby uniknąć poślizgnięcia się
i uszkodzenia lakieru, nie stawaj na
pokrywę stopnia bocznego (A).
182AHA113612
99

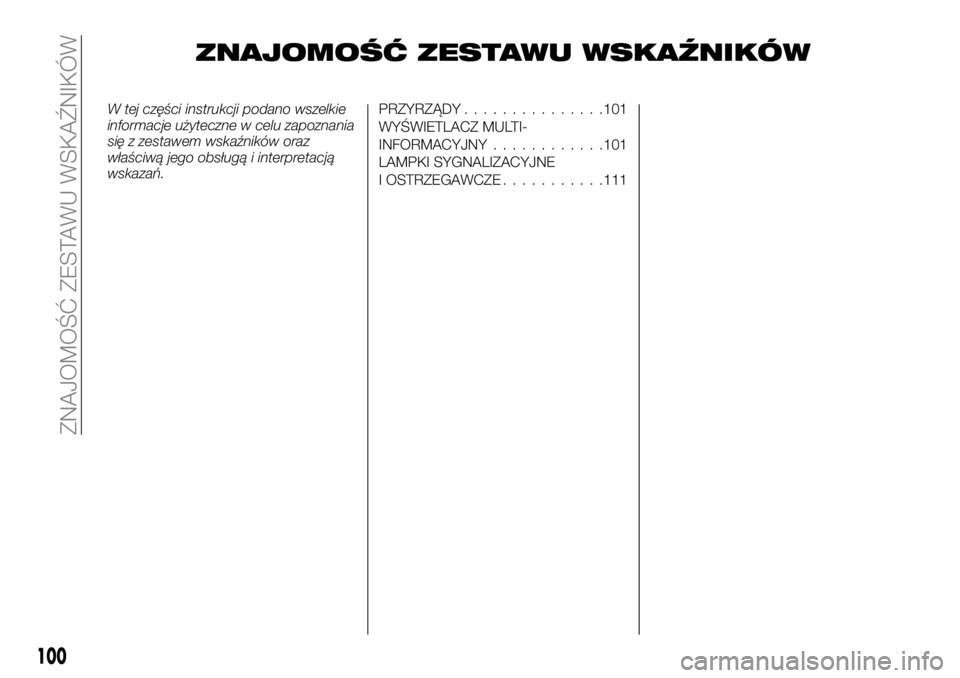

Page 102 of 352

ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
W tej części instrukcji podano wszelkie
informacje użyteczne w celu zapoznania
się z zestawem wskaźników oraz
właściwą jego obsługą i interpretacją
wskazań.PRZYRZĄDY...............101
WYŚWIETLACZ MULTI-
INFORMACYJNY............101
LAMPKI SYGNALIZACYJNE
I OSTRZEGAWCZE...........111
100
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

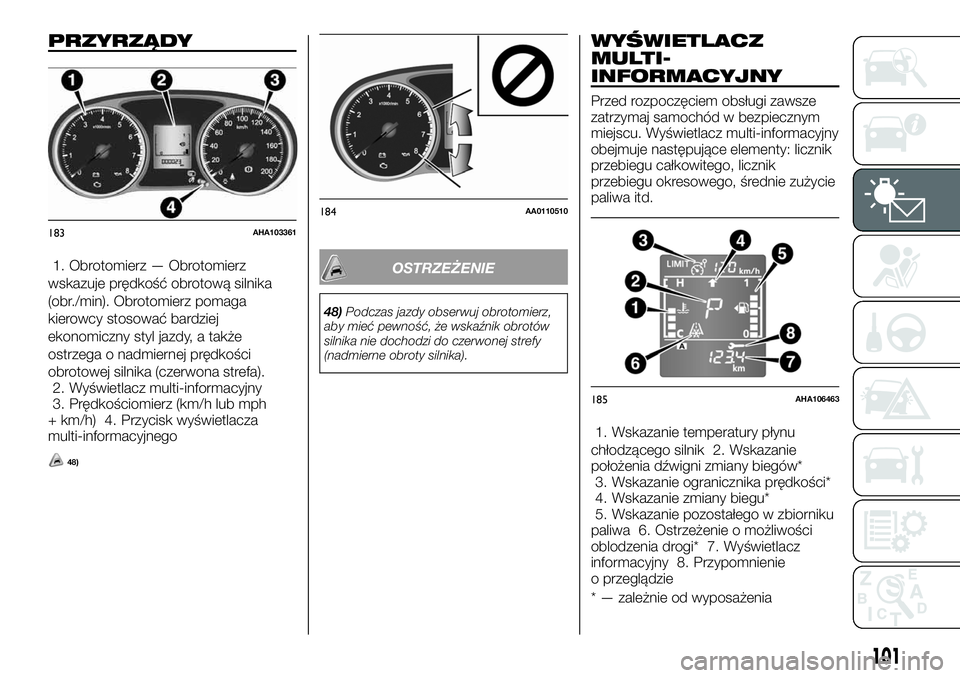

Page 103 of 352

PRZYRZĄDY
1. Obrotomierz — Obrotomierz
wskazuje prędkość obrotową silnika
(obr./min). Obrotomierz pomaga
kierowcy stosować bardziej
ekonomiczny styl jazdy, a także
ostrzega o nadmiernej prędkości
obrotowej silnika (czerwona strefa).
2. Wyświetlacz multi-informacyjny
3. Prędkościomierz (km/h lub mph
+ km/h) 4. Przycisk wyświetlacza
multi-informacyjnego
48)
OSTRZEŻENIE
48)Podczas jazdy obserwuj obrotomierz,
aby mieć pewność, że wskaźnik obrotów
silnika nie dochodzi do czerwonej strefy
(nadmierne obroty silnika).
WYŚWIETLACZ
MULTI-
INFORMACYJNY
Przed rozpoczęciem obsługi zawsze
zatrzymaj samochód w bezpiecznym
miejscu. Wyświetlacz multi-informacyjny
obejmuje następujące elementy: licznik
przebiegu całkowitego, licznik
przebiegu okresowego, średnie zużycie
paliwa itd.
1. Wskazanie temperatury płynu
chłodzącego silnik 2. Wskazanie
położenia dźwigni zmiany biegów*
3. Wskazanie ogranicznika prędkości*
4. Wskazanie zmiany biegu*
5. Wskazanie pozostałego w zbiorniku
paliwa 6. Ostrzeżenie o możliwości
oblodzenia drogi* 7. Wyświetlacz
informacyjny 8. Przypomnienie
o przeglądzie
* — zależnie od wyposażenia
183AHA103361
184AA0110510
185AHA106463
101
Page 104 of 352

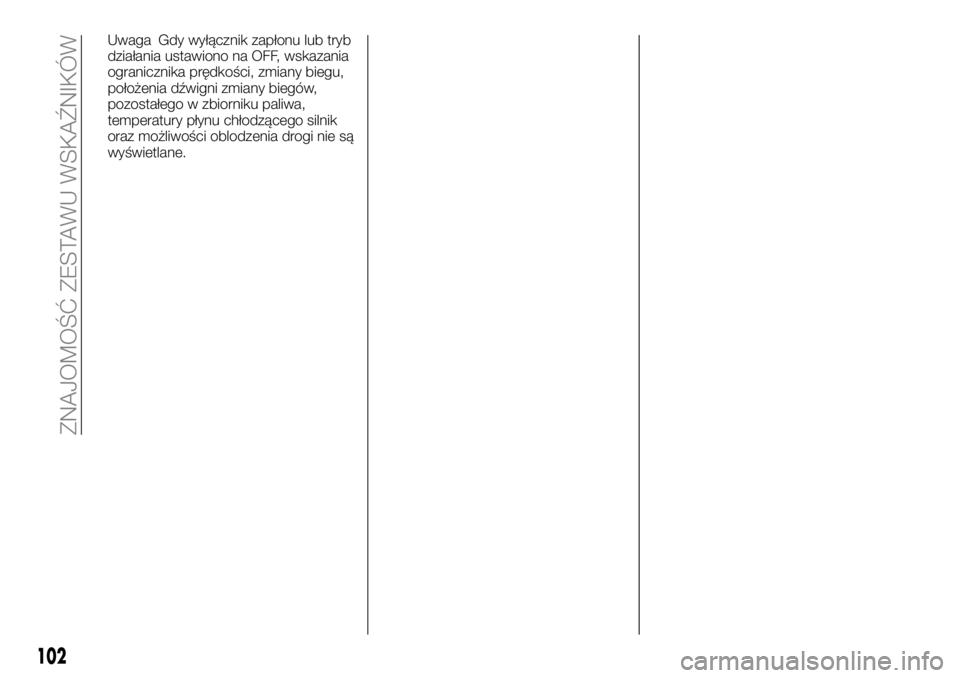

Uwaga Gdy wyłącznik zapłonu lub tryb
działania ustawiono na OFF, wskazania
ogranicznika prędkości, zmiany biegu,
położenia dźwigni zmiany biegów,
pozostałego w zbiorniku paliwa,
temperatury płynu chłodzącego silnik
oraz możliwości oblodzenia drogi nie są
wyświetlane.
102
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

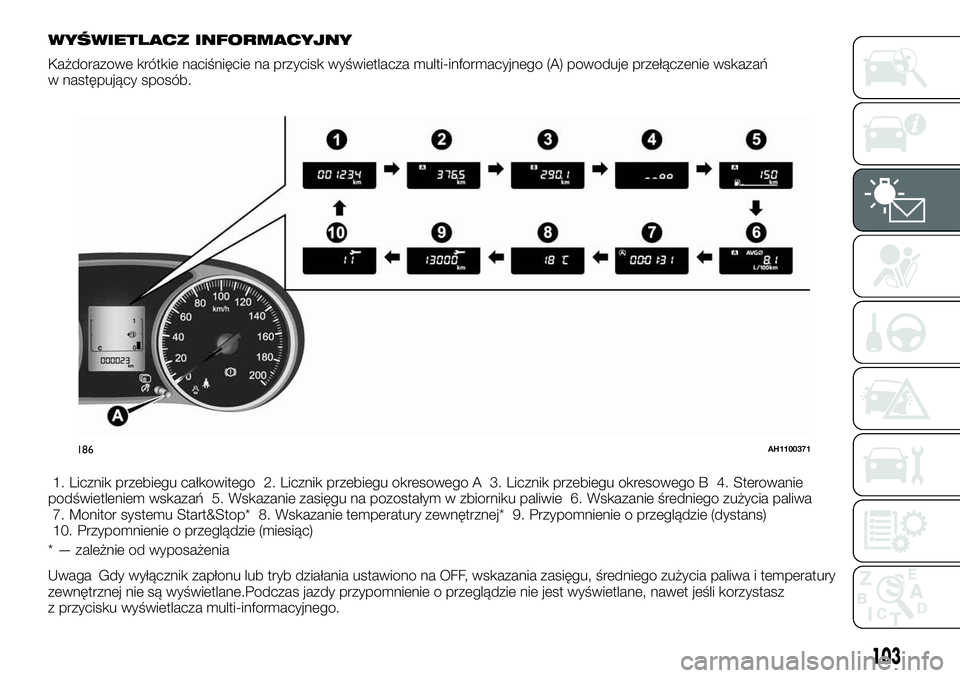

Page 105 of 352

WYŚWIETLACZ INFORMACYJNY
Każdorazowe krótkie naciśnięcie na przycisk wyświetlacza multi-informacyjnego (A) powoduje przełączenie wskazań
w następujący sposób.
1. Licznik przebiegu całkowitego 2. Licznik przebiegu okresowego A 3. Licznik przebiegu okresowego B 4. Sterowanie
podświetleniem wskazań 5. Wskazanie zasięgu na pozostałym w zbiorniku paliwie 6. Wskazanie średniego zużycia paliwa
7. Monitor systemu Start&Stop* 8. Wskazanie temperatury zewnętrznej* 9. Przypomnienie o przeglądzie (dystans)
10. Przypomnienie o przeglądzie (miesiąc)
* — zależnie od wyposażenia
Uwaga Gdy wyłącznik zapłonu lub tryb działania ustawiono na OFF, wskazania zasięgu, średniego zużycia paliwa i temperatury
zewnętrznej nie są wyświetlane.Podczas jazdy przypomnienie o przeglądzie nie jest wyświetlane, nawet jeśli korzystasz
z przycisku wyświetlacza multi-informacyjnego.
186AH1100371
103
Page 106 of 352

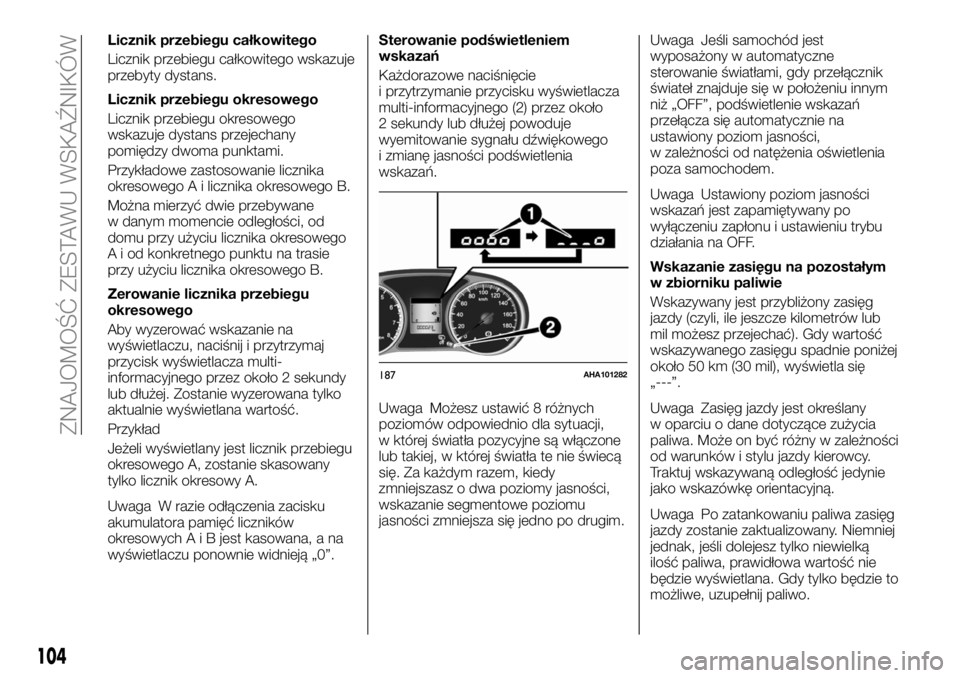

Licznik przebiegu całkowitego
Licznik przebiegu całkowitego wskazuje
przebyty dystans.
Licznik przebiegu okresowego
Licznik przebiegu okresowego
wskazuje dystans przejechany
pomiędzy dwoma punktami.
Przykładowe zastosowanie licznika
okresowego A i licznika okresowego B.
Można mierzyć dwie przebywane
w danym momencie odległości, od
domu przy użyciu licznika okresowego
A i od konkretnego punktu na trasie
przy użyciu licznika okresowego B.
Zerowanie licznika przebiegu
okresowego
Aby wyzerować wskazanie na
wyświetlaczu, naciśnij i przytrzymaj
przycisk wyświetlacza multi-
informacyjnego przez około 2 sekundy
lub dłużej. Zostanie wyzerowana tylko
aktualnie wyświetlana wartość.
Przykład
Jeżeli wyświetlany jest licznik przebiegu
okresowego A, zostanie skasowany
tylko licznik okresowy A.
Uwaga W razie odłączenia zacisku
akumulatora pamięć liczników
okresowychAiBjest kasowana, a na
wyświetlaczu ponownie widnieją „0”.Sterowanie podświetleniem
wskazań
Każdorazowe naciśnięcie
i przytrzymanie przycisku wyświetlacza
multi-informacyjnego (2) przez około
2 sekundy lub dłużej powoduje
wyemitowanie sygnału dźwiękowego
i zmianę jasności podświetlenia
wskazań.
Uwaga Możesz ustawić 8 różnych
poziomów odpowiednio dla sytuacji,
w której światła pozycyjne są włączone
lub takiej, w której światła te nie świecą
się. Za każdym razem, kiedy
zmniejszasz o dwa poziomy jasności,
wskazanie segmentowe poziomu
jasności zmniejsza się jedno po drugim.Uwaga Jeśli samochód jest
wyposażony w automatyczne
sterowanie światłami, gdy przełącznik
świateł znajduje się w położeniu innym
niż „OFF”, podświetlenie wskazań
przełącza się automatycznie na
ustawiony poziom jasności,
w zależności od natężenia oświetlenia
poza samochodem.
Uwaga Ustawiony poziom jasności
wskazań jest zapamiętywany po
wyłączeniu zapłonu i ustawieniu trybu
działania na OFF.
Wskazanie zasięgu na pozostałym
w zbiorniku paliwie
Wskazywany jest przybliżony zasięg
jazdy (czyli, ile jeszcze kilometrów lub
mil możesz przejechać). Gdy wartość
wskazywanego zasięgu spadnie poniżej
około 50 km (30 mil), wyświetla się
„---”.
Uwaga Zasięg jazdy jest określany
w oparciu o dane dotyczące zużycia
paliwa. Może on być różny w zależności
od warunków i stylu jazdy kierowcy.
Traktuj wskazywaną odległość jedynie
jako wskazówkę orientacyjną.
Uwaga Po zatankowaniu paliwa zasięg
jazdy zostanie zaktualizowany. Niemniej
jednak, jeśli dolejesz tylko niewielką
ilość paliwa, prawidłowa wartość nie
będzie wyświetlana. Gdy tylko będzie to
możliwe, uzupełnij paliwo.
187AHA101282
104
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

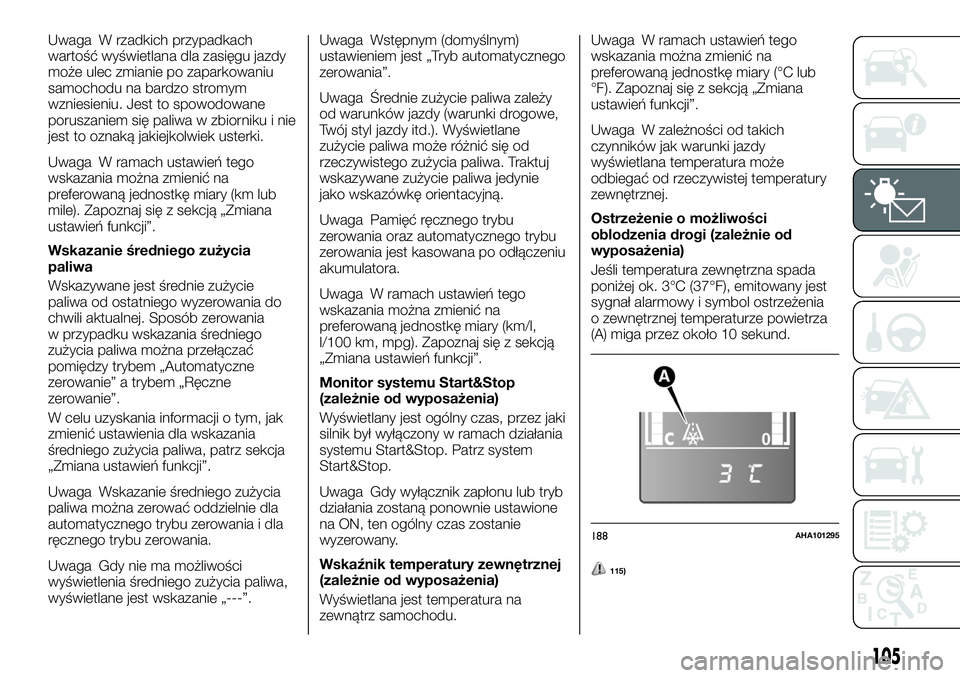

Page 107 of 352

Uwaga W rzadkich przypadkach
wartość wyświetlana dla zasięgu jazdy
może ulec zmianie po zaparkowaniu
samochodu na bardzo stromym
wzniesieniu. Jest to spowodowane
poruszaniem się paliwa w zbiorniku i nie
jest to oznaką jakiejkolwiek usterki.
Uwaga W ramach ustawień tego
wskazania można zmienić na
preferowaną jednostkę miary (km lub
mile). Zapoznaj się z sekcją „Zmiana
ustawień funkcji”.
Wskazanie średniego zużycia
paliwa
Wskazywane jest średnie zużycie
paliwa od ostatniego wyzerowania do
chwili aktualnej. Sposób zerowania
w przypadku wskazania średniego
zużycia paliwa można przełączać
pomiędzy trybem „Automatyczne
zerowanie” a trybem „Ręczne
zerowanie”.
W celu uzyskania informacji o tym, jak
zmienić ustawienia dla wskazania
średniego zużycia paliwa, patrz sekcja
„Zmiana ustawień funkcji”.
Uwaga Wskazanie średniego zużycia
paliwa można zerować oddzielnie dla
automatycznego trybu zerowania i dla
ręcznego trybu zerowania.
Uwaga Gdy nie ma możliwości
wyświetlenia średniego zużycia paliwa,
wyświetlane jest wskazanie „---”.Uwaga Wstępnym (domyślnym)
ustawieniem jest „Tryb automatycznego
zerowania”.
Uwaga Średnie zużycie paliwa zależy
od warunków jazdy (warunki drogowe,
Twój styl jazdy itd.). Wyświetlane
zużycie paliwa może różnić się od
rzeczywistego zużycia paliwa. Traktuj
wskazywane zużycie paliwa jedynie
jako wskazówkę orientacyjną.
Uwaga Pamięć ręcznego trybu
zerowania oraz automatycznego trybu
zerowania jest kasowana po odłączeniu
akumulatora.
Uwaga W ramach ustawień tego
wskazania można zmienić na
preferowaną jednostkę miary (km/l,
l/100 km, mpg). Zapoznaj się z sekcją
„Zmiana ustawień funkcji”.
Monitor systemu Start&Stop
(zależnie od wyposażenia)
Wyświetlany jest ogólny czas, przez jaki
silnik był wyłączony w ramach działania
systemu Start&Stop. Patrz system
Start&Stop.
Uwaga Gdy wyłącznik zapłonu lub tryb
działania zostaną ponownie ustawione
na ON, ten ogólny czas zostanie
wyzerowany.
Wskaźnik temperatury zewnętrznej
(zależnie od wyposażenia)
Wyświetlana jest temperatura na
zewnątrz samochodu.Uwaga W ramach ustawień tego
wskazania można zmienić na
preferowaną jednostkę miary (°C lub
°F). Zapoznaj się z sekcją „Zmiana
ustawień funkcji”.
Uwaga W zależności od takich
czynników jak warunki jazdy
wyświetlana temperatura może
odbiegać od rzeczywistej temperatury
zewnętrznej.
Ostrzeżenie o możliwości
oblodzenia drogi (zależnie od
wyposażenia)
Jeśli temperatura zewnętrzna spada
poniżej ok. 3°C (37°F), emitowany jest
sygnał alarmowy i symbol ostrzeżenia
o zewnętrznej temperaturze powietrza
(A) miga przez około 10 sekund.
115)
188AHA101295
105

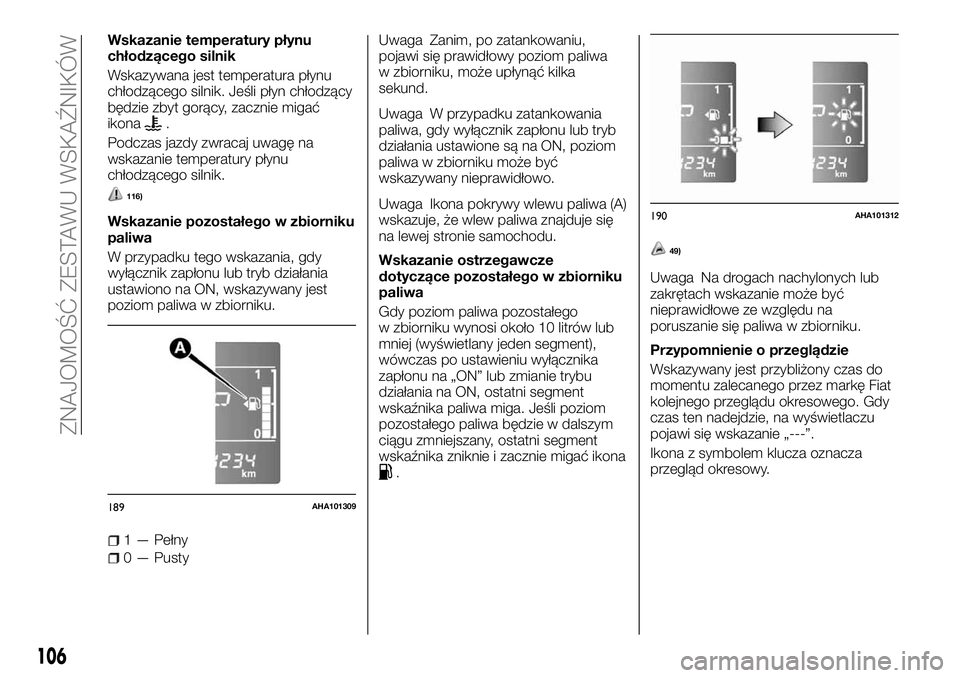

Page 108 of 352

Wskazanie temperatury płynu
chłodzącego silnik
Wskazywana jest temperatura płynu
chłodzącego silnik. Jeśli płyn chłodzący
będzie zbyt gorący, zacznie migać
ikona
.
Podczas jazdy zwracaj uwagę na
wskazanie temperatury płynu
chłodzącego silnik.
116)
Wskazanie pozostałego w zbiorniku
paliwa
W przypadku tego wskazania, gdy
wyłącznik zapłonu lub tryb działania
ustawiono na ON, wskazywany jest
poziom paliwa w zbiorniku.
1 — Pełny
0 — PustyUwaga Zanim, po zatankowaniu,
pojawi się prawidłowy poziom paliwa
w zbiorniku, może upłynąć kilka
sekund.
Uwaga W przypadku zatankowania
paliwa, gdy wyłącznik zapłonu lub tryb
działania ustawione są na ON, poziom
paliwa w zbiorniku może być
wskazywany nieprawidłowo.
Uwaga Ikona pokrywy wlewu paliwa (A)
wskazuje, że wlew paliwa znajduje się
na lewej stronie samochodu.
Wskazanie ostrzegawcze
dotyczące pozostałego w zbiorniku
paliwa
Gdy poziom paliwa pozostałego
w zbiorniku wynosi około 10 litrów lub
mniej (wyświetlany jeden segment),
wówczas po ustawieniu wyłącznika
zapłonu na „ON” lub zmianie trybu
działania na ON, ostatni segment
wskaźnika paliwa miga. Jeśli poziom
pozostałego paliwa będzie w dalszym
ciągu zmniejszany, ostatni segment
wskaźnika zniknie i zacznie migać ikona
.
49)
Uwaga Na drogach nachylonych lub
zakrętach wskazanie może być
nieprawidłowe ze względu na
poruszanie się paliwa w zbiorniku.
Przypomnienie o przeglądzie
Wskazywany jest przybliżony czas do
momentu zalecanego przez markę Fiat
kolejnego przeglądu okresowego. Gdy
czas ten nadejdzie, na wyświetlaczu
pojawi się wskazanie „---”.
Ikona z symbolem klucza oznacza
przegląd okresowy.
189AHA101309
190AHA101312
106
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 109 of 352

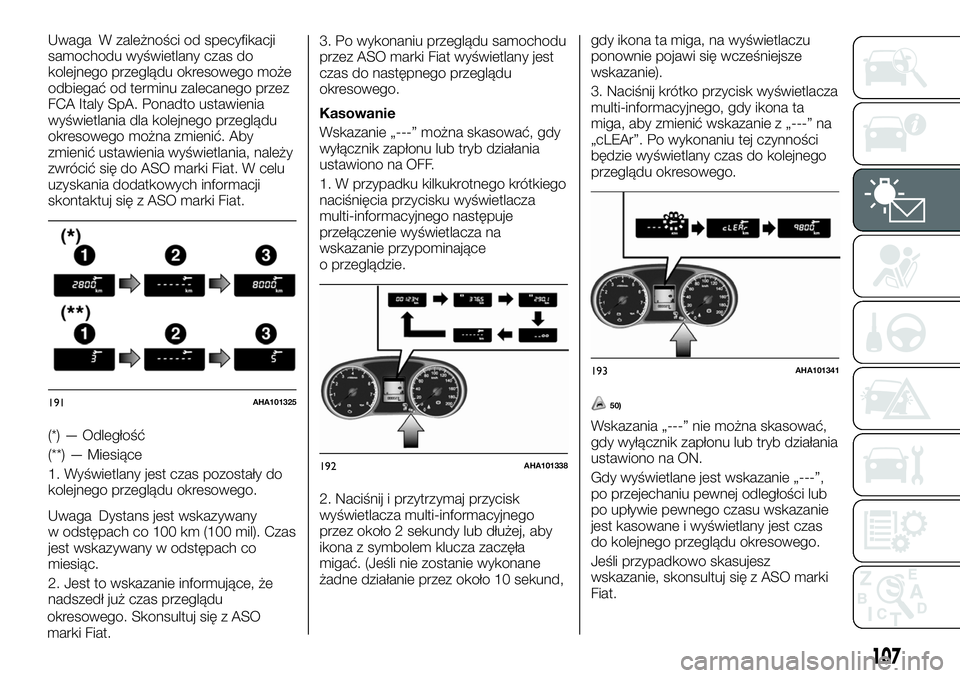

Uwaga W zależności od specyfikacji
samochodu wyświetlany czas do
kolejnego przeglądu okresowego może
odbiegać od terminu zalecanego przez
FCA Italy SpA. Ponadto ustawienia
wyświetlania dla kolejnego przeglądu
okresowego można zmienić. Aby
zmienić ustawienia wyświetlania, należy
zwrócić się do ASO marki Fiat. W celu
uzyskania dodatkowych informacji
skontaktuj się z ASO marki Fiat.
(*) — Odległość
(**) — Miesiące
1. Wyświetlany jest czas pozostały do
kolejnego przeglądu okresowego.
Uwaga Dystans jest wskazywany
w odstępach co 100 km (100 mil). Czas
jest wskazywany w odstępach co
miesiąc.
2. Jest to wskazanie informujące, że
nadszedł już czas przeglądu
okresowego. Skonsultuj się z ASO
marki Fiat.3. Po wykonaniu przeglądu samochodu
przez ASO marki Fiat wyświetlany jest
czas do następnego przeglądu
okresowego.
Kasowanie
Wskazanie „---” można skasować, gdy
wyłącznik zapłonu lub tryb działania
ustawiono na OFF.
1. W przypadku kilkukrotnego krótkiego
naciśnięcia przycisku wyświetlacza
multi-informacyjnego następuje
przełączenie wyświetlacza na
wskazanie przypominające
o przeglądzie.
2. Naciśnij i przytrzymaj przycisk
wyświetlacza multi-informacyjnego
przez około 2 sekundy lub dłużej, aby
ikona z symbolem klucza zaczęła
migać. (Jeśli nie zostanie wykonane
żadne działanie przez około 10 sekund,gdy ikona ta miga, na wyświetlaczu
ponownie pojawi się wcześniejsze
wskazanie).
3. Naciśnij krótko przycisk wyświetlacza
multi-informacyjnego, gdy ikona ta
miga, aby zmienić wskazanie z „---” na
„cLEAr”. Po wykonaniu tej czynności
będzie wyświetlany czas do kolejnego
przeglądu okresowego.
50)
Wskazania „---” nie można skasować,
gdy wyłącznik zapłonu lub tryb działania
ustawiono na ON.
Gdy wyświetlane jest wskazanie „---”,
po przejechaniu pewnej odległości lub
po upływie pewnego czasu wskazanie
jest kasowane i wyświetlany jest czas
do kolejnego przeglądu okresowego.
Jeśli przypadkowo skasujesz
wskazanie, skonsultuj się z ASO marki
Fiat.
191AHA101325
192AHA101338
193AHA101341
107
Page 110 of 352

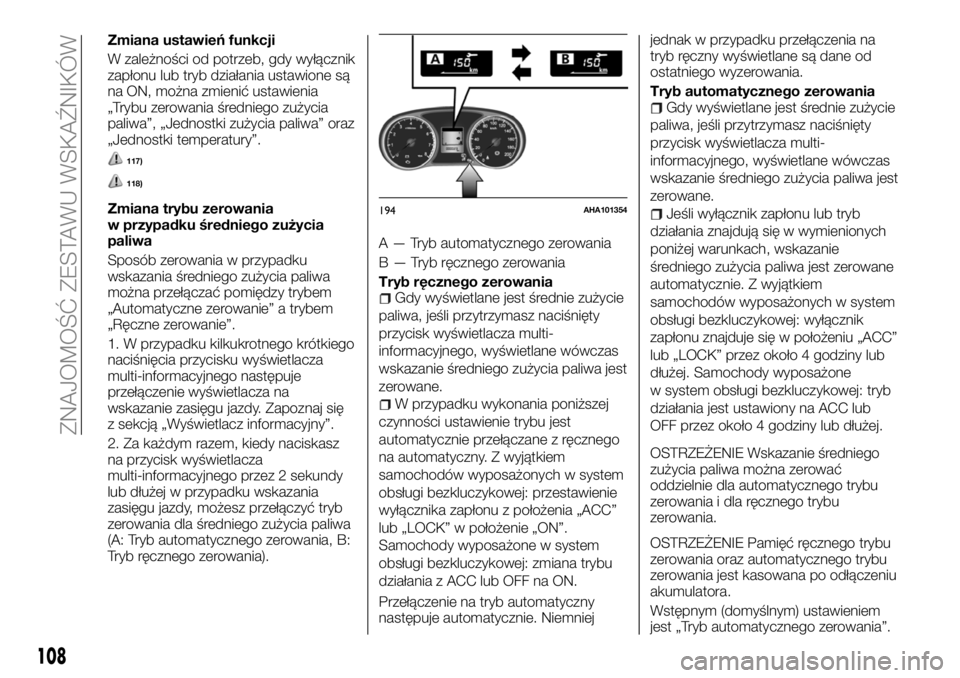

Zmiana ustawień funkcji
W zależności od potrzeb, gdy wyłącznik
zapłonu lub tryb działania ustawione są
na ON, można zmienić ustawienia
„Trybu zerowania średniego zużycia
paliwa”, „Jednostki zużycia paliwa” oraz
„Jednostki temperatury”.
117)
118)
Zmiana trybu zerowania
w przypadku średniego zużycia
paliwa
Sposób zerowania w przypadku
wskazania średniego zużycia paliwa
można przełączać pomiędzy trybem
„Automatyczne zerowanie” a trybem
„Ręczne zerowanie”.
1. W przypadku kilkukrotnego krótkiego
naciśnięcia przycisku wyświetlacza
multi-informacyjnego następuje
przełączenie wyświetlacza na
wskazanie zasięgu jazdy. Zapoznaj się
z sekcją „Wyświetlacz informacyjny”.
2. Za każdym razem, kiedy naciskasz
na przycisk wyświetlacza
multi-informacyjnego przez 2 sekundy
lub dłużej w przypadku wskazania
zasięgu jazdy, możesz przełączyć tryb
zerowania dla średniego zużycia paliwa
(A: Tryb automatycznego zerowania, B:
Tryb ręcznego zerowania).A — Tryb automatycznego zerowania
B — Tryb ręcznego zerowania
Tryb ręcznego zerowania
Gdy wyświetlane jest średnie zużycie
paliwa, jeśli przytrzymasz naciśnięty
przycisk wyświetlacza multi-
informacyjnego, wyświetlane wówczas
wskazanie średniego zużycia paliwa jest
zerowane.
W przypadku wykonania poniższej
czynności ustawienie trybu jest
automatycznie przełączane z ręcznego
na automatyczny. Z wyjątkiem
samochodów wyposażonych w system
obsługi bezkluczykowej: przestawienie
wyłącznika zapłonu z położenia „ACC”
lub „LOCK” w położenie „ON”.
Samochody wyposażone w system
obsługi bezkluczykowej: zmiana trybu
działania z ACC lub OFF na ON.
Przełączenie na tryb automatyczny
następuje automatycznie. Niemniejjednak w przypadku przełączenia na
tryb ręczny wyświetlane są dane od
ostatniego wyzerowania.
Tryb automatycznego zerowania
Gdy wyświetlane jest średnie zużycie
paliwa, jeśli przytrzymasz naciśnięty
przycisk wyświetlacza multi-
informacyjnego, wyświetlane wówczas
wskazanie średniego zużycia paliwa jest
zerowane.
Jeśli wyłącznik zapłonu lub tryb
działania znajdują się w wymienionych
poniżej warunkach, wskazanie
średniego zużycia paliwa jest zerowane
automatycznie. Z wyjątkiem
samochodów wyposażonych w system
obsługi bezkluczykowej: wyłącznik
zapłonu znajduje się w położeniu „ACC”
lub „LOCK” przez około 4 godziny lub
dłużej. Samochody wyposażone
w system obsługi bezkluczykowej: tryb
działania jest ustawiony na ACC lub
OFF przez około 4 godziny lub dłużej.
OSTRZEŻENIE Wskazanie średniego
zużycia paliwa można zerować
oddzielnie dla automatycznego trybu
zerowania i dla ręcznego trybu
zerowania.
OSTRZEŻENIE Pamięć ręcznego trybu
zerowania oraz automatycznego trybu
zerowania jest kasowana po odłączeniu
akumulatora.
Wstępnym (domyślnym) ustawieniem
jest „Tryb automatycznego zerowania”.194AHA101354
108
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
