FIAT FULLBACK 2018 Kezelési és karbantartási útmutató (in Hungarian)

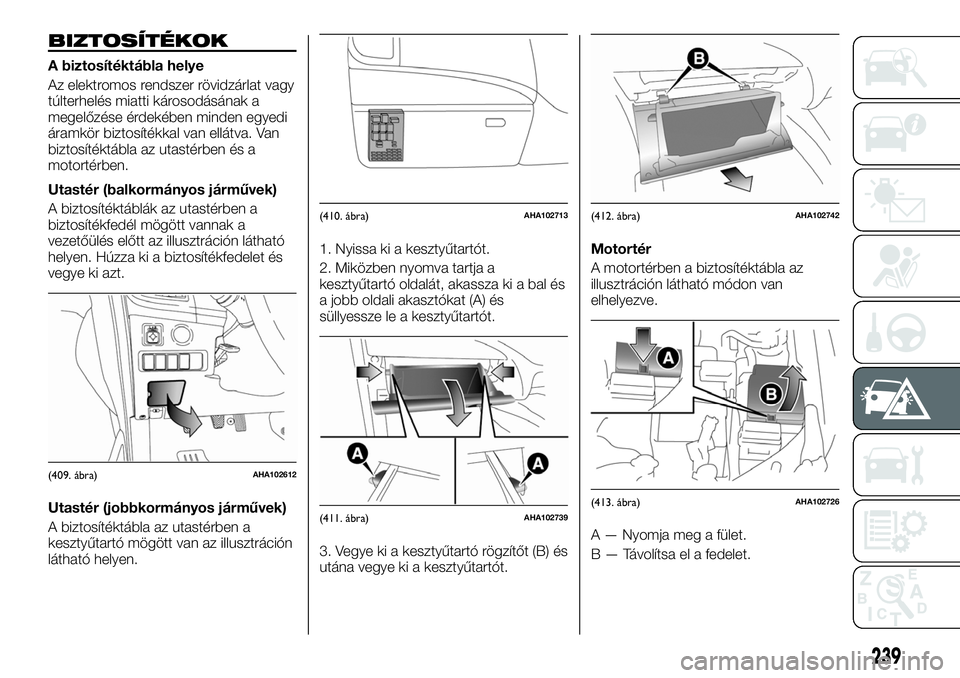

BIZTOSÍTÉKOK
A biztosítéktábla helye
Az elektromos rendszer rövidzárlat vagy
túlterhelés miatti károsodásának a
megelőzése érdekében minden egyedi
áramkör biztosítékkal van ellátva. Van
biztosítéktábla az utastérben és a
motortérben.
Utastér (balkormányos járművek)
A biztosítéktáblák az utastérben a
biztosítékfedél mögött vannak a
vezetőülés előtt az illusztráción látható
helyen. Húzza ki a biztosítékfedelet és
vegye ki azt.
Utastér (jobbkormányos járművek)
A biztosítéktábla az utastérben a
kesztyűtartó mögött van az illusztráción
látható helyen.1. Nyissa ki a kesztyűtartót.
2. Miközben nyomva tartja a
kesztyűtartó oldalát, akassza ki a bal és
a jobb oldali akasztókat (A) és
süllyessze le a kesztyűtartót.
3. Vegye ki a kesztyűtartó rögzítőt (B) és
utána vegye ki a kesztyűtartót.Motortér
A motortérben a biztosítéktábla az
illusztráción látható módon van
elhelyezve.
A — Nyomja meg a fület.
B — Távolítsa el a fedelet.
(409. ábra)AHA102612
(410. ábra)AHA102713
(411. ábra)AHA102739
(412. ábra)AHA102742
(413. ábra)AHA102726
239

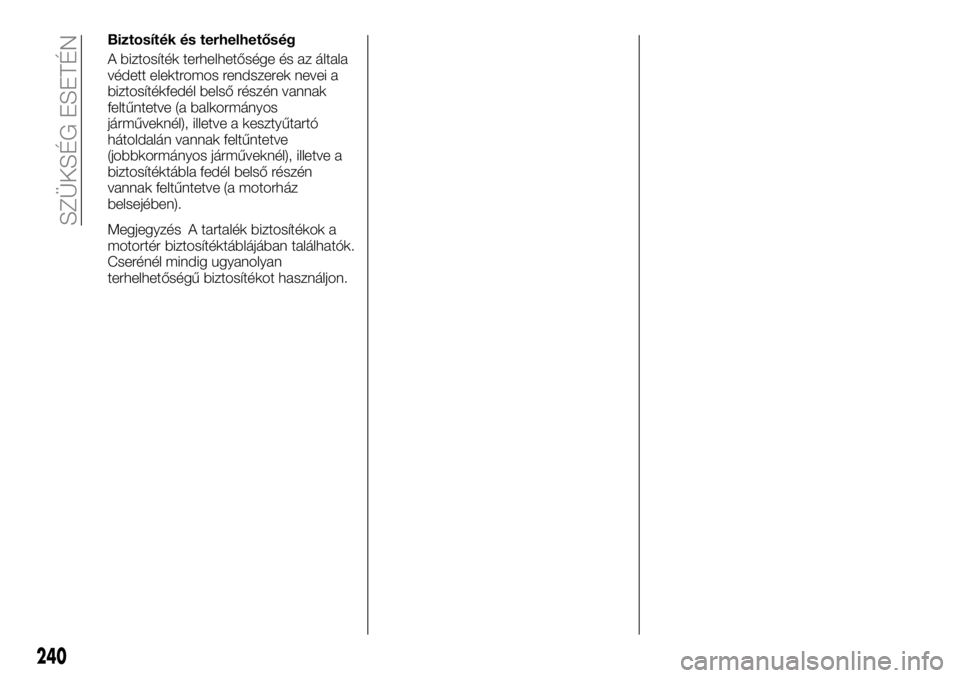

Biztosíték és terhelhetőség
A biztosíték terhelhetősége és az általa
védett elektromos rendszerek nevei a
biztosítékfedél belső részén vannak
feltűntetve (a balkormányos
járműveknél), illetve a kesztyűtartó
hátoldalán vannak feltűntetve
(jobbkormányos járműveknél), illetve a
biztosítéktábla fedél belső részén
vannak feltűntetve (a motorház
belsejében).
Megjegyzés A tartalék biztosítékok a
motortér biztosítéktáblájában találhatók.
Cserénél mindig ugyanolyan
terhelhetőségű biztosítékot használjon.
240
SZÜKSÉG ESETÉN

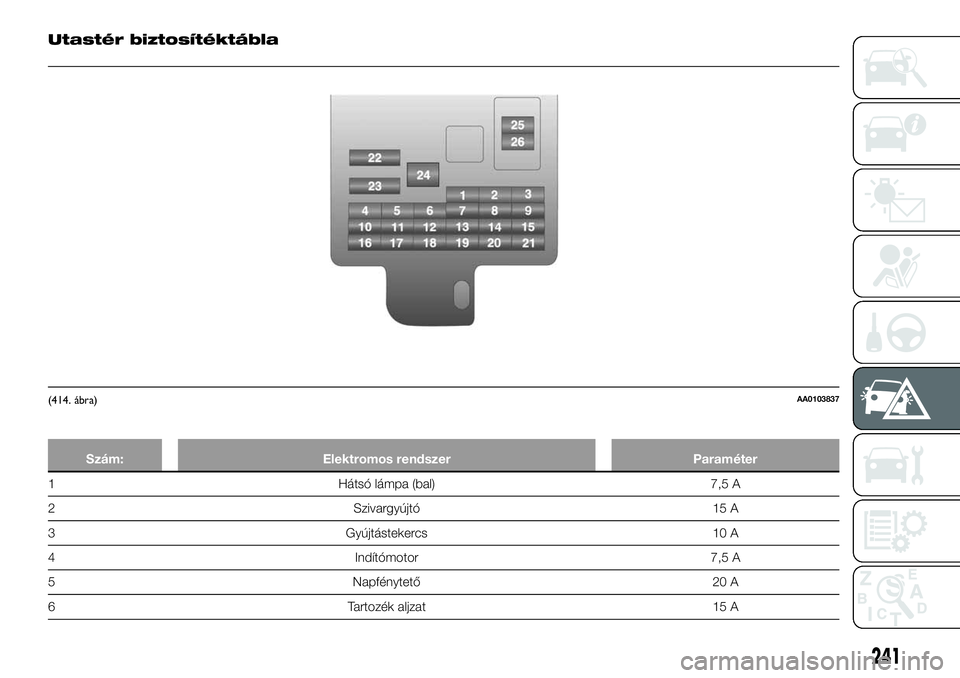

Utastér biztosítéktábla
Szám: Elektromos rendszer Paraméter
1 Hátsó lámpa (bal) 7,5 A
2 Szivargyújtó 15 A
3 Gyújtástekercs 10 A
4 Indítómotor 7,5 A
5 Napfénytető 20 A
6 Tartozék aljzat 15 A
(414. ábra)AA0103837
241

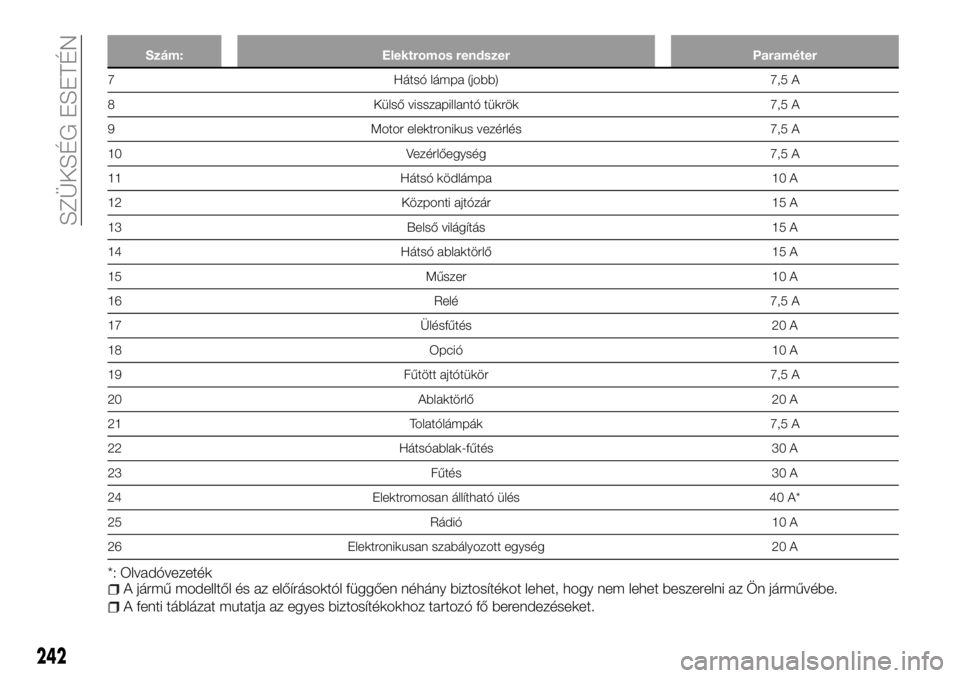

Szám: Elektromos rendszer Paraméter
7 Hátsó lámpa (jobb) 7,5 A
8 Külső visszapillantó tükrök 7,5 A
9 Motor elektronikus vezérlés 7,5 A
10 Vezérlőegység 7,5 A
11 Hátsó ködlámpa 10 A
12 Központi ajtózár 15 A
13 Belső világítás 15 A
14 Hátsó ablaktörlő 15 A
15 Műszer 10 A
16 Relé 7,5 A
17 Ülésfűtés 20 A
18 Opció 10 A
19 Fűtött ajtótükör 7,5 A
20 Ablaktörlő 20 A
21 Tolatólámpák 7,5 A
22 Hátsóablak-fűtés 30 A
23 Fűtés 30 A
24 Elektromosan állítható ülés 40 A*
25 Rádió 10 A
26 Elektronikusan szabályozott egység 20 A
*: OlvadóvezetékA jármű modelltől és az előírásoktól függően néhány biztosítékot lehet, hogy nem lehet beszerelni az Ön járművébe.
A fenti táblázat mutatja az egyes biztosítékokhoz tartozó fő berendezéseket.
242
SZÜKSÉG ESETÉN

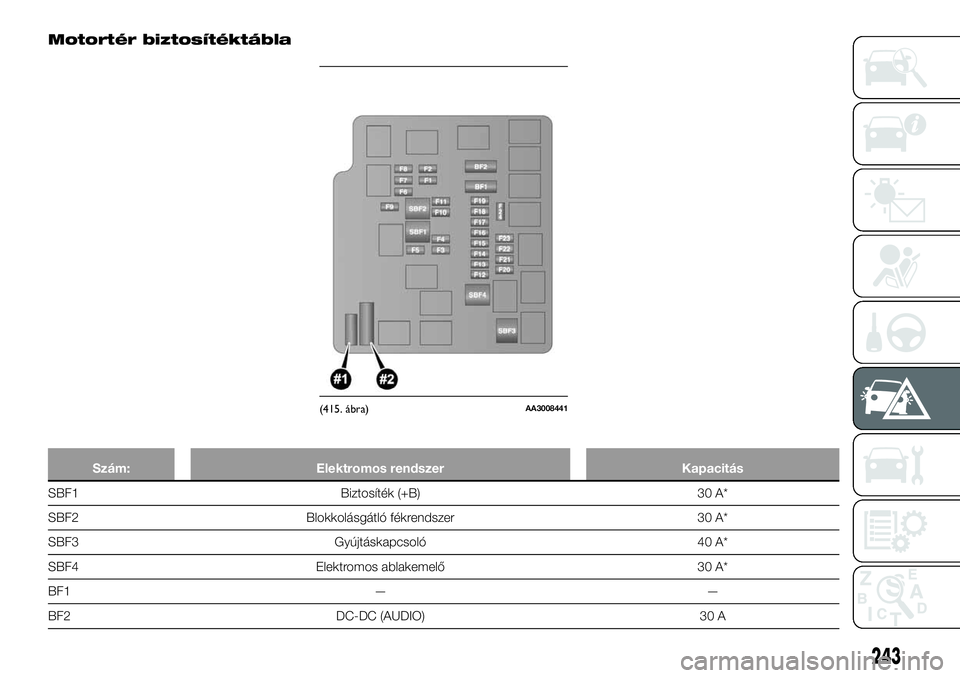

Motortér biztosítéktábla
Szám: Elektromos rendszer Kapacitás
SBF1 Biztosíték (+B) 30 A*
SBF2 Blokkolásgátló fékrendszer 30 A*
SBF3 Gyújtáskapcsoló 40 A*
SBF4 Elektromos ablakemelő 30 A*
BF1 — —
BF2 DC-DC (AUDIO) 30 A
(415. ábra)AA3008441
243

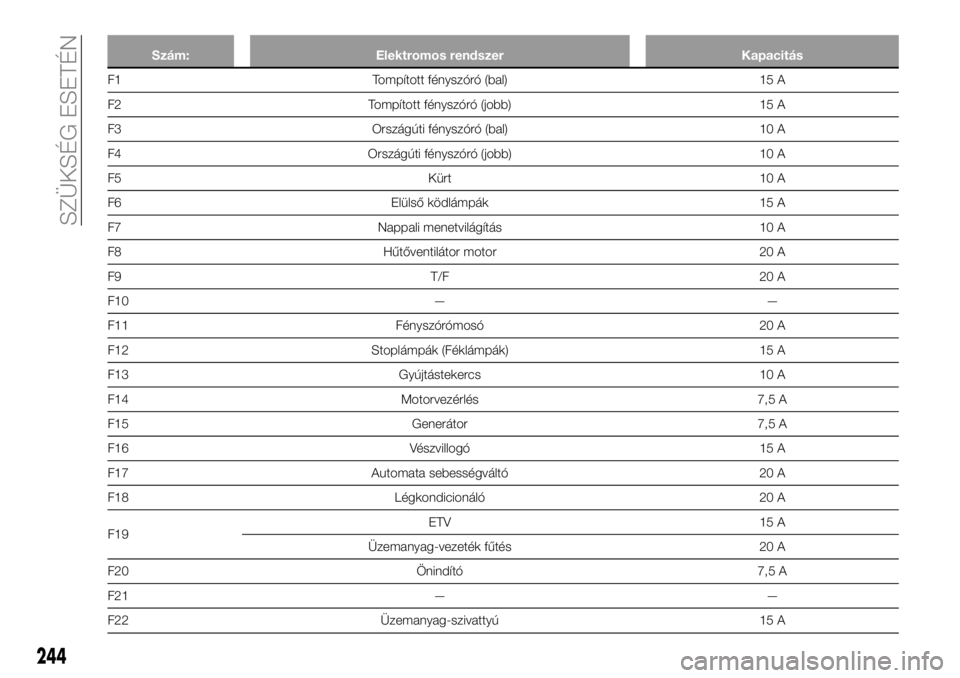

Szám: Elektromos rendszer Kapacitás
F1 Tompított fényszóró (bal) 15 A
F2 Tompított fényszóró (jobb) 15 A
F3 Országúti fényszóró (bal) 10 A
F4 Országúti fényszóró (jobb) 10 A
F5 Kürt 10 A
F6 Elülső ködlámpák 15 A
F7 Nappali menetvilágítás 10 A
F8 Hűtőventilátor motor 20 A
F9 T/F 20 A
F10 — —
F11 Fényszórómosó 20 A
F12 Stoplámpák (Féklámpák) 15 A
F13 Gyújtástekercs 10 A
F14 Motorvezérlés 7,5 A
F15 Generátor 7,5 A
F16 Vészvillogó 15 A
F17 Automata sebességváltó 20 A
F18 Légkondicionáló 20 A
F19ETV 15 A
Üzemanyag-vezeték fűtés 20 A
F20 Önindító 7,5 A
F21 — —
F22 Üzemanyag-szivattyú 15 A
244
SZÜKSÉG ESETÉN

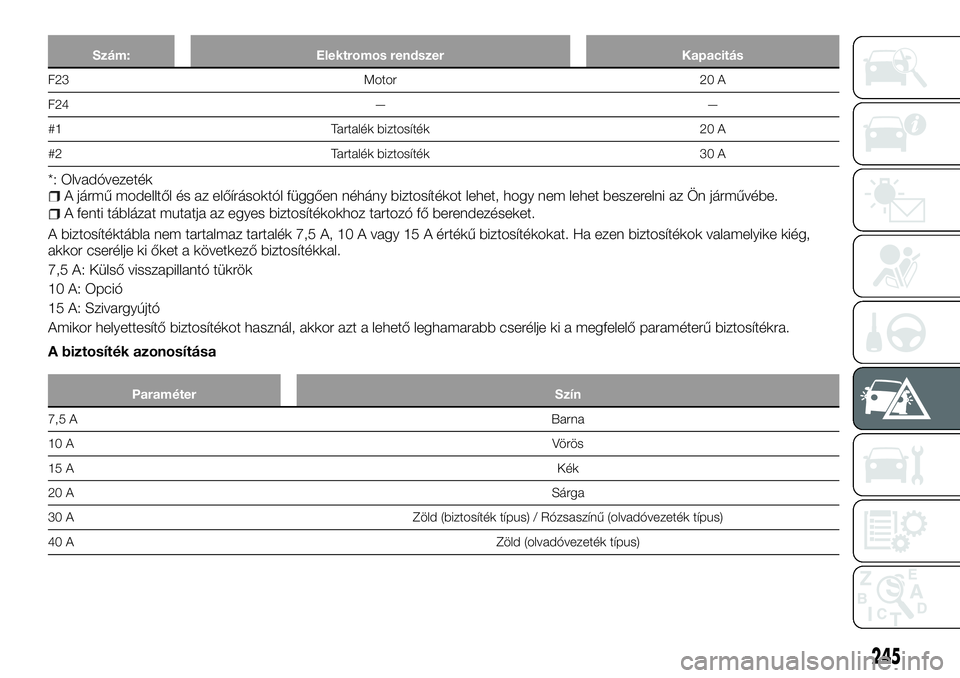

Szám: Elektromos rendszer Kapacitás
F23 Motor 20 A
F24 — —
#1 Tartalék biztosíték 20 A
#2 Tartalék biztosíték 30 A
*: OlvadóvezetékA jármű modelltől és az előírásoktól függően néhány biztosítékot lehet, hogy nem lehet beszerelni az Ön járművébe.
A fenti táblázat mutatja az egyes biztosítékokhoz tartozó fő berendezéseket.
A biztosítéktábla nem tartalmaz tartalék 7,5 A, 10 A vagy 15 A értékű biztosítékokat. Ha ezen biztosítékok valamelyike kiég,
akkor cserélje ki őket a következő biztosítékkal.
7,5 A: Külső visszapillantó tükrök
10 A: Opció
15 A: Szivargyújtó
Amikor helyettesítő biztosítékot használ, akkor azt a lehető leghamarabb cserélje ki a megfelelő paraméterű biztosítékra.
A biztosíték azonosítása
Paraméter Szín
7,5 ABarna
10 AVö rö s
15 AKék
20 ASárga
30 A Zöld (biztosíték típus) / Rózsaszínű (olvadóvezeték típus)
40 AZöld (olvadóvezeték típus)
245

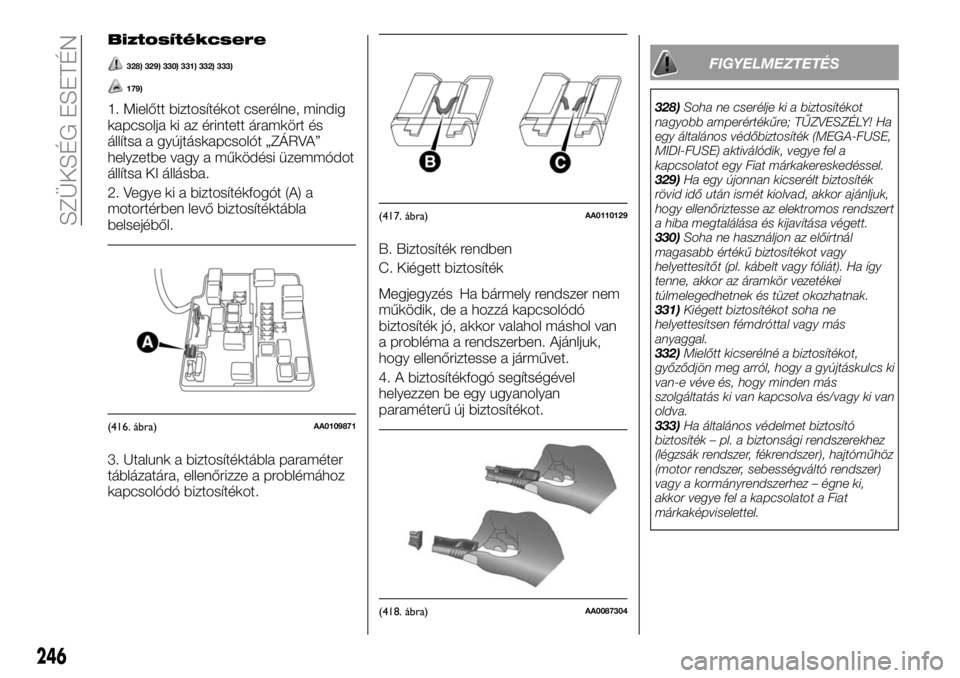

Biztosítékcsere
328) 329) 330) 331) 332) 333)
179)
1. Mielőtt biztosítékot cserélne, mindig
kapcsolja ki az érintett áramkört és
állítsa a gyújtáskapcsolót „ZÁRVA”
helyzetbe vagy a működési üzemmódot
állítsa KI állásba.
2. Vegye ki a biztosítékfogót (A) a
motortérben levő biztosítéktábla
belsejéből.
3. Utalunk a biztosítéktábla paraméter
táblázatára, ellenőrizze a problémához
kapcsolódó biztosítékot.B. Biztosíték rendben
C. Kiégett biztosíték
Megjegyzés Ha bármely rendszer nem
működik, de a hozzá kapcsolódó
biztosíték jó, akkor valahol máshol van
a probléma a rendszerben. Ajánljuk,
hogy ellenőriztesse a járművet.
4. A biztosítékfogó segítségével
helyezzen be egy ugyanolyan
paraméterű új biztosítékot.
FIGYELMEZTETÉS
328)Soha ne cserélje ki a biztosítékot
nagyobb amperértékűre; TŰZVESZÉLY! Ha
egy általános védőbiztosíték (MEGA-FUSE,
MIDI-FUSE) aktiválódik, vegye fel a
kapcsolatot egy Fiat márkakereskedéssel.
329)Ha egy újonnan kicserélt biztosíték
rövid idő után ismét kiolvad, akkor ajánljuk,
hogy ellenőriztesse az elektromos rendszert
a hiba megtalálása és kijavítása végett.
330)Soha ne használjon az előírtnál
magasabb értékű biztosítékot vagy
helyettesítőt (pl. kábelt vagy fóliát). Ha így
tenne, akkor az áramkör vezetékei
túlmelegedhetnek és tüzet okozhatnak.
331)Kiégett biztosítékot soha ne
helyettesítsen fémdróttal vagy más
anyaggal.
332)Mielőtt kicserélné a biztosítékot,
győződjön meg arról, hogy a gyújtáskulcs ki
van-e véve és, hogy minden más
szolgáltatás ki van kapcsolva és/vagy ki van
oldva.
333)Ha általános védelmet biztosító
biztosíték – pl. a biztonsági rendszerekhez
(légzsák rendszer, fékrendszer), hajtóműhöz
(motor rendszer, sebességváltó rendszer)
vagy a kormányrendszerhez – égne ki,
akkor vegye fel a kapcsolatot a Fiat
márkaképviselettel.
(416. ábra)AA0109871
(417. ábra)AA0110129
(418. ábra)AA0087304
246
SZÜKSÉG ESETÉN

FIGYELMEZTETÉS
179)Ha szükségessé válik a motortér
mosása, gondosan ügyeljen arra, hogy ne
irányítsa a vízsugarat közvetlenül a
biztosítékdobozra vagy az ablaktörlő
motorra

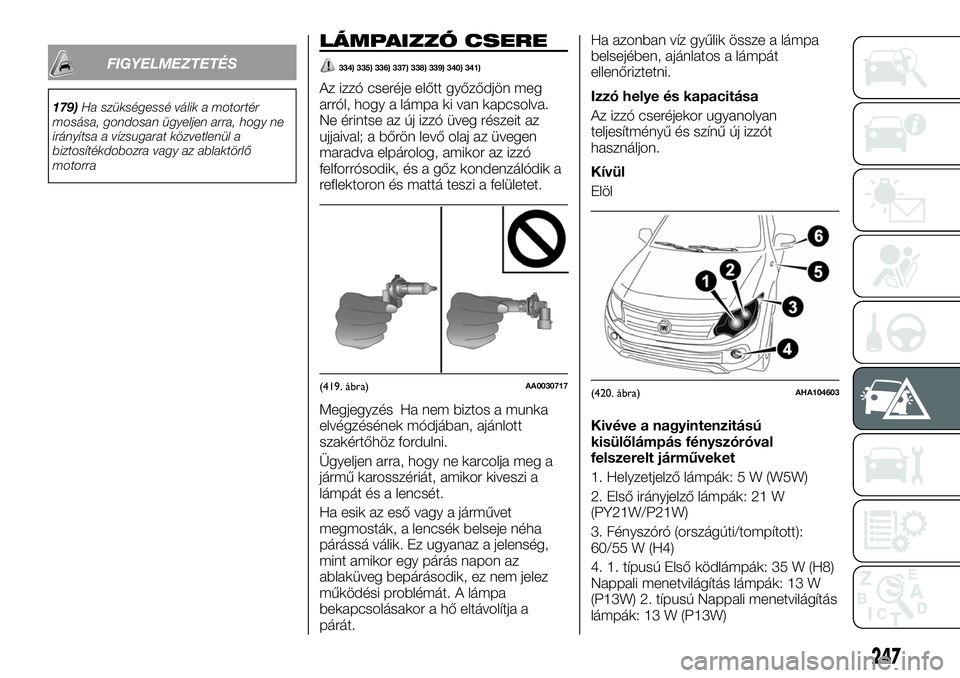

LÁMPAIZZÓ CSERE
334) 335) 336) 337) 338) 339) 340) 341)
Az izzó cseréje előtt győződjön meg
arról, hogy a lámpa ki van kapcsolva.
Ne érintse az új izzó üveg részeit az
ujjaival; a bőrön levő olaj az üvegen
maradva elpárolog, amikor az izzó
felforrósodik, és a gőz kondenzálódik a
reflektoron és mattá teszi a felületet.
Megjegyzés Ha nem biztos a munka
elvégzésének módjában, ajánlott
szakértőhöz fordulni.
Ügyeljen arra, hogy ne karcolja meg a
jármű karosszériát, amikor kiveszi a
lámpát és a lencsét.
Ha esik az eső vagy a járművet
megmosták, a lencsék belseje néha
párássá válik. Ez ugyanaz a jelenség,
mint amikor egy párás napon az
ablaküveg bepárásodik, ez nem jelez
működési problémát. A lámpa
bekapcsolásakor a hő eltávolítja a
párát.Ha azonban víz gyűlik össze a lámpa
belsejében, ajánlatos a lámpát
ellenőriztetni.
Izzó helye és kapacitása
Az izzó cseréjekor ugyanolyan
teljesítményű és színű új izzót
használjon.
Kívül
Elöl
Kivéve a nagyintenzitású
kisülőlámpás fényszóróval
felszerelt járműveket
1. Helyzetjelző lámpák: 5 W (W5W)
2. Első irányjelző lámpák: 21 W
(PY21W/P21W)
3. Fényszóró (országúti/tompított):
60/55 W (H4)
4. 1. típusú Első ködlámpák: 35 W (H8)
Nappali menetvilágítás lámpák: 13 W
(P13W) 2. típusú Nappali menetvilágítás
lámpák: 13 W (P13W)
(419. ábra)AA0030717(420. ábra)AHA104603
247

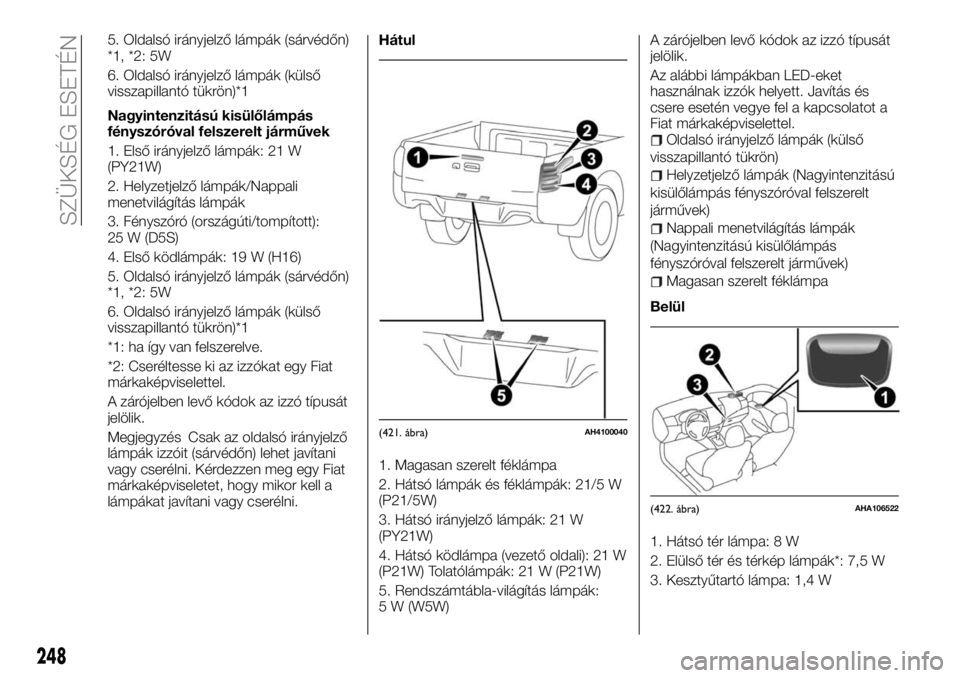

5. Oldalsó irányjelző lámpák (sárvédőn)
*1, *2: 5W
6. Oldalsó irányjelző lámpák (külső
visszapillantó tükrön)*1
Nagyintenzitású kisülőlámpás
fényszóróval felszerelt járművek
1. Első irányjelző lámpák: 21 W
(PY21W)
2. Helyzetjelző lámpák/Nappali
menetvilágítás lámpák
3. Fényszóró (országúti/tompított):
25 W (D5S)
4. Első ködlámpák: 19 W (H16)
5. Oldalsó irányjelző lámpák (sárvédőn)
*1, *2: 5W
6. Oldalsó irányjelző lámpák (külső
visszapillantó tükrön)*1
*1: ha így van felszerelve.
*2: Cseréltesse ki az izzókat egy Fiat
márkaképviselettel.
A zárójelben levő kódok az izzó típusát
jelölik.
Megjegyzés Csak az oldalsó irányjelző
lámpák izzóit (sárvédőn) lehet javítani
vagy cserélni. Kérdezzen meg egy Fiat
márkaképviseletet, hogy mikor kell a
lámpákat javítani vagy cserélni.Hátul
1. Magasan szerelt féklámpa
2. Hátsó lámpák és féklámpák: 21/5 W
(P21/5W)
3. Hátsó irányjelző lámpák: 21 W
(PY21W)
4. Hátsó ködlámpa (vezető oldali): 21 W
(P21W) Tolatólámpák: 21 W (P21W)
5. Rendszámtábla-világítás lámpák:
5 W (W5W)A zárójelben levő kódok az izzó típusát
jelölik.
Az alábbi lámpákban LED-eket
használnak izzók helyett. Javítás és
csere esetén vegye fel a kapcsolatot a
Fiat márkaképviselettel.
Oldalsó irányjelző lámpák (külső
visszapillantó tükrön)
Helyzetjelző lámpák (Nagyintenzitású
kisülőlámpás fényszóróval felszerelt
járművek)
Nappali menetvilágítás lámpák
(Nagyintenzitású kisülőlámpás
fényszóróval felszerelt járművek)
Magasan szerelt féklámpa
Belül
1. Hátsó tér lámpa: 8 W
2. Elülső tér és térkép lámpák*: 7,5 W
3. Kesztyűtartó lámpa: 1,4 W
(421. ábra)AH4100040
(422. ábra)AHA106522
248
