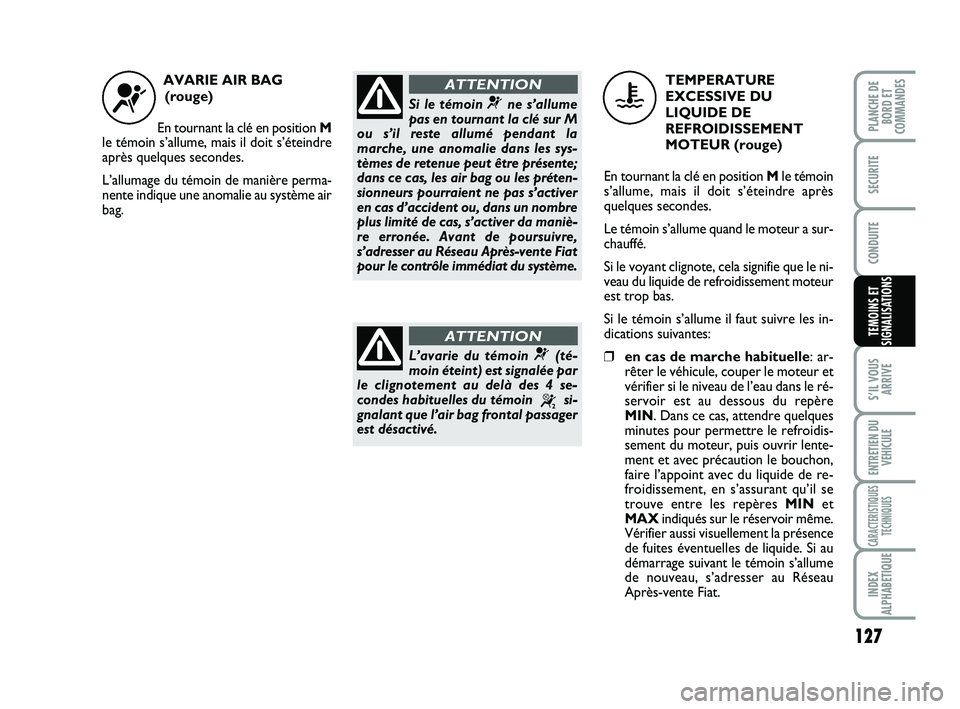

FIAT SCUDO 2013 Notice d'entretien (in French)

127
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
AVARIE AIR BAG
(rouge)
En tournant la clé en position M
le témoin s’allume, mais il doit s’éteindre
après quelques secondes.
L’allumage du témoin de manière perma-
nente indique une anomalie au système air
bag.
¬Si le témoin ¬ne s’allume
pas en tournant la clé sur M
ou s’il reste allumé pendant la
marche, une anomalie dans les sys-
tèmes de retenue peut être présente;
dans ce cas, les air bag ou les préten-
sionneurs pourraient ne pas s’activer
en cas d’accident ou, dans un nombre
plus limité de cas, s’activer da maniè-
re erronée. Avant de poursuivre,
s’adresser au Réseau Après-vente Fiat
pour le contrôle immédiat du système.
ATTENTION
L’avarie du témoin ¬(té-
moin éteint) est signalée par
le clignotement au delà des 4 se-
condes habituelles du témoin
“si-
gnalant que l’air bag frontal passager
est désactivé.
ATTENTION
TEMPERATURE
EXCESSIVE DU
LIQUIDE DE
REFROIDISSEMENT
MOTEUR (rouge)
En tournant la clé en position Mle témoin
s’allume, mais il doit s’éteindre après
quelques secondes.
Le témoin s’allume quand le moteur a sur-
chauffé.
Si le voyant clignote, cela signifie que le ni-
veau du liquide de refroidissement moteur
est trop bas.
Si le témoin s’allume il faut suivre les in-
dications suivantes:
❒en cas de marche habituelle: ar-
rêter le véhicule, couper le moteur et
vérifier si le niveau de l’eau dans le ré-
servoir est au dessous du repère
MIN. Dans ce cas, attendre quelques
minutes pour permettre le refroidis-
sement du moteur, puis ouvrir lente-
ment et avec précaution le bouchon,
faire l’appoint avec du liquide de re-
froidissement, en s’assurant qu’il se
trouve entre les repères MINet
MAXindiqués sur le réservoir même.
Vérifier aussi visuellement la présence
de fuites éventuelles de liquide. Si au
démarrage suivant le témoin s’allume
de nouveau, s’adresser au Réseau
Après-vente Fiat.
u
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 127

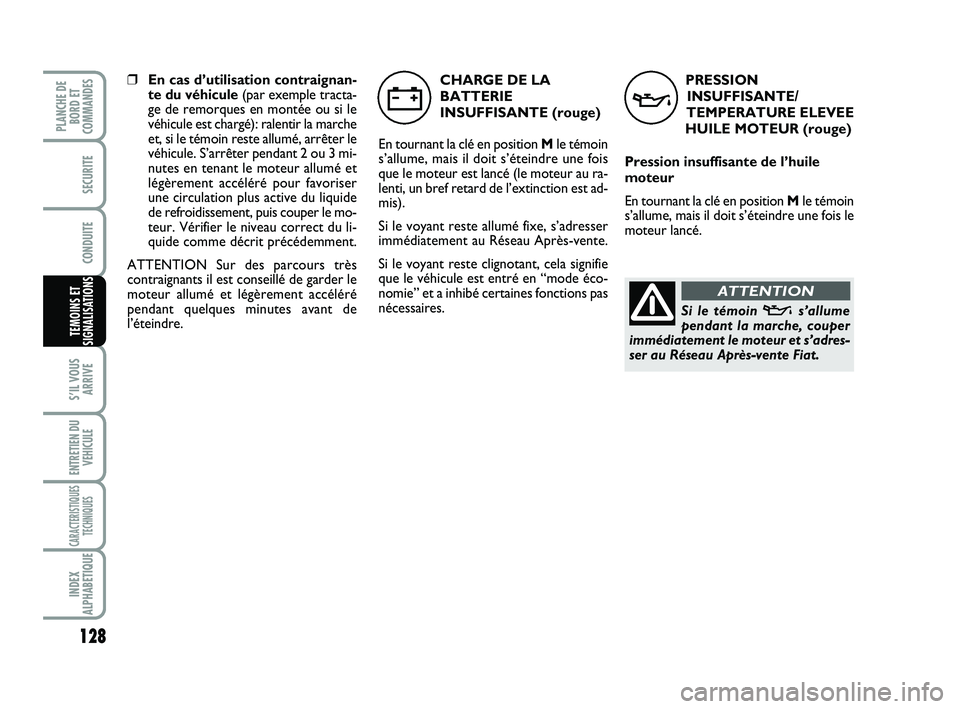

128
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
PRESSION
INSUFFISANTE/
TEMPERATURE ELEVEE
HUILE MOTEUR (rouge)
Pression insuffisante de l’huile
moteur
En tournant la clé en position Mle témoin
s’allume, mais il doit s’éteindre une fois le
moteur lancé.
v
Si le témoin vs’allume
pendant la marche, couper
immédiatement le moteur et s’adres-
ser au Réseau Après-vente Fiat.
ATTENTION
❒En cas d’utilisation contraignan-
te du véhicule(par exemple tracta-
ge de remorques en montée ou si le
véhicule est chargé): ralentir la marche
et, si le témoin reste allumé, arrêter le
véhicule. S’arrêter pendant 2 ou 3 mi-
nutes en tenant le moteur allumé et
légèrement accéléré pour favoriser
une circulation plus active du liquide
de refroidissement, puis couper le mo-
teur. Vérifier le niveau correct du li-
quide comme décrit précédemment.
ATTENTION Sur des parcours très
contraignants il est conseillé de garder le
moteur allumé et légèrement accéléré
pendant quelques minutes avant de
l’éteindre.CHARGE DE LA
BATTERIE
INSUFFISANTE (rouge)
En tournant la clé en position Mle témoin
s’allume, mais il doit s’éteindre une fois
que le moteur est lancé (le moteur au ra-
lenti, un bref retard de l’extinction est ad-
mis).
Si le voyant reste allumé fixe, s’adresser
immédiatement au Réseau Après-vente.
Si le voyant reste clignotant, cela signifie
que le véhicule est entré en “mode éco-
nomie” et a inhibé certaines fonctions pas
nécessaires.
w
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 128

129
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS

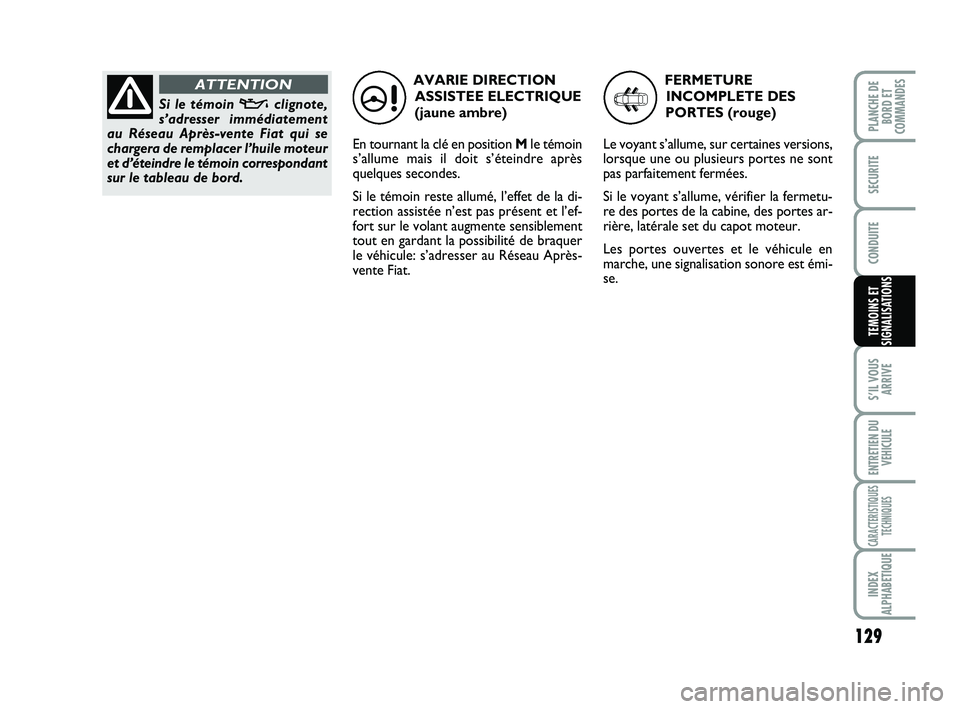

AVARIE DIRECTION
ASSISTEE ELECTRIQUE
(jaune ambre)
En tournant la clé en position Mle témoin
s’allume mais il doit s’éteindre après
quelques secondes.
Si le témoin reste allumé, l’effet de la di-
rection assistée n’est pas présent et l’ef-
fort sur le volant augmente sensiblement
tout en gardant la possibilité de braquer
le véhicule: s’adresser au Réseau Après-
vente Fiat.
Si le témoin vclignote,
s’adresser immédiatement
au Réseau Après-vente Fiat qui se
chargera de remplacer l’huile moteur
et d’éteindre le témoin correspondant
sur le tableau de bord.
ATTENTION
»
FERMETURE
INCOMPLETE DES
PORTES (rouge)
Le voyant s’allume, sur certaines versions,
lorsque une ou plusieurs portes ne sont
pas parfaitement fermées.
Si le voyant s’allume, vérifier la fermetu-
re des portes de la cabine, des portes ar-
rière, latérale set du capot moteur.
Les portes ouvertes et le véhicule en
marche, une signalisation sonore est émi-
se.
9
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 129

130
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS

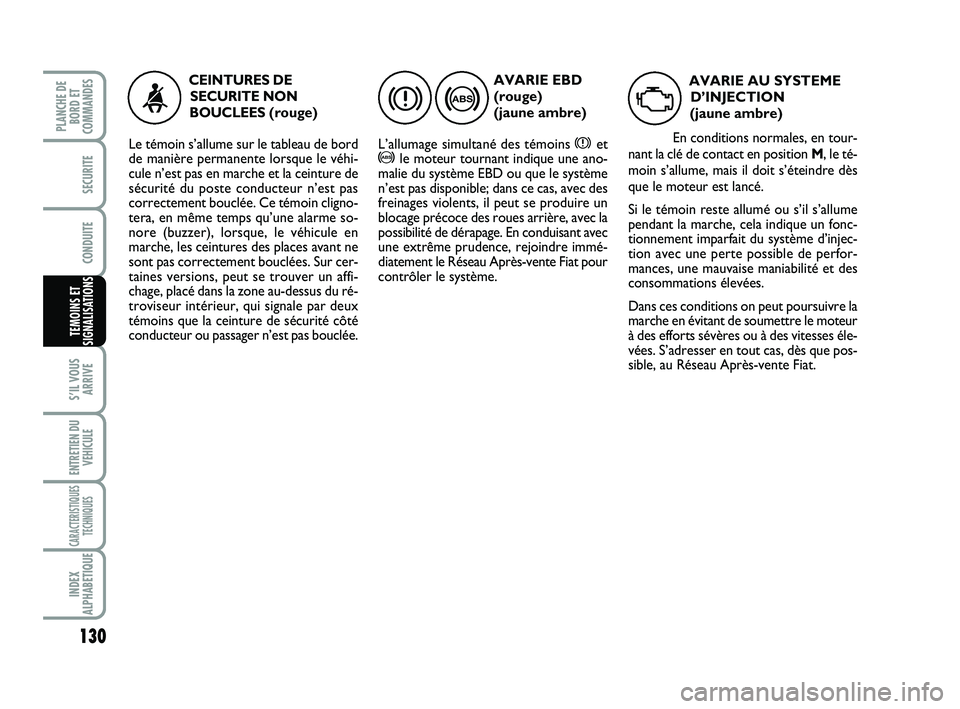

AVARIE EBD
(rouge)
(jaune ambre)
L’allumage simultané des témoins
xet>le moteur tournant indique une ano-
malie du système EBD ou que le système
n’est pas disponible; dans ce cas, avec des
freinages violents, il peut se produire un
blocage précoce des roues arrière, avec la
possibilité de dérapage. En conduisant avec
une extrême prudence, rejoindre immé-
diatement le Réseau Après-vente Fiat pour
contrôler le système.
x>
CEINTURES DE
SECURITE NON
BOUCLEES
(rouge)
Le témoin s’allume sur le tableau de bord
de manière permanente lorsque le véhi-
cule n’est pas en marche et la ceinture de
sécurité du poste conducteur n’est pas
correctement bouclée. Ce témoin cligno-
tera, en même temps qu’une alarme so-
nore (buzzer), lorsque, le véhicule en
marche, les ceintures des places avant ne
sont pas correctement bouclées. Sur cer-
taines versions, peut se trouver un affi-
chage, placé dans la zone au-dessus du ré-
troviseur intérieur, qui signale par deux
témoins que la ceinture de sécurité côté
conducteur ou passager n’est pas bouclée.<
AVARIE AU SYSTEME
D’INJECTION
(jaune ambre)
En conditions normales, en tour-
nant la clé de contact en position M, le té-
moin s’allume, mais il doit s’éteindre dès
que le moteur est lancé.
Si le témoin reste allumé ou s’il s’allume
pendant la marche, cela indique un fonc-
tionnement imparfait du système d’injec-
tion avec une perte possible de perfor-
mances, une mauvaise maniabilité et des
consommations élevées.
Dans ces conditions on peut poursuivre la
marche en évitant de soumettre le moteur
à des efforts sévères ou à des vitesses éle-
vées. S’adresser en tout cas, dès que pos-
sible, au Réseau Après-vente Fiat.
U
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 130

131
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET

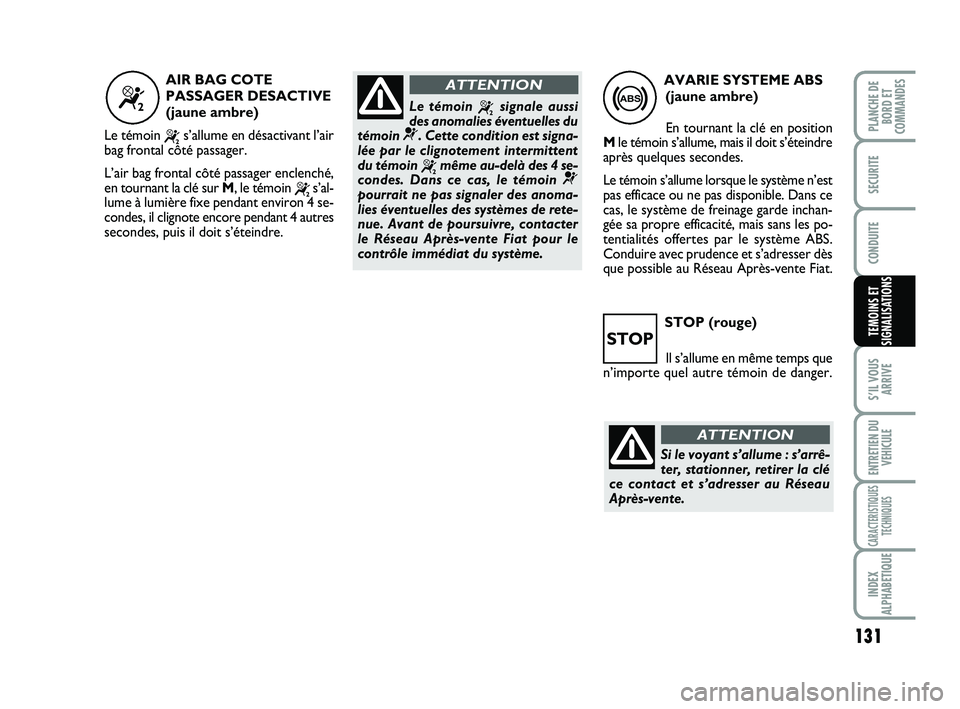

SIGNALISATIONSSTOP (rouge)
Il s’allume en même temps que
n’importe quel autre témoin de danger.AVARIE SYSTEME ABS
(jaune ambre)
En tournant la clé en position
Mle témoin s’allume, mais il doit s’éteindre
après quelques secondes.
Le témoin s’allume lorsque le système n’est
pas efficace ou ne pas disponible. Dans ce
cas, le système de freinage garde inchan-
gée sa propre efficacité, mais sans les po-
tentialités offertes par le système ABS.
Conduire avec prudence et s’adresser dès
que possible au Réseau Après-vente Fiat.
>“
AIR BAG COTE
PASSAGER DESACTIVE
(jaune ambre)
Le témoin
“s’allume en désactivant l’air
bag frontal côté passager.
L’air bag frontal côté passager enclenché,
en tournant la clé sur M, le témoin
“s’al-
lume à lumière fixe pendant environ 4 se-
condes, il clignote encore pendant 4 autres
secondes, puis il doit s’éteindre.Le témoin
“signale aussi
des anomalies éventuelles du
témoin
¬. Cette condition est signa-
lée par le clignotement intermittent
du témoin
“même au-delà des 4 se-
condes. Dans ce cas, le témoin ¬pourrait ne pas signaler des anoma-
lies éventuelles des systèmes de rete-
nue. Avant de poursuivre, contacter
le Réseau Après-vente Fiat pour le
contrôle immédiat du système.
ATTENTION
STOP
Si le voyant s’allume : s’arrê-
ter, stationner, retirer la clé
ce contact et s’adresser au Réseau
Après-vente.
ATTENTION
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 131

132
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS

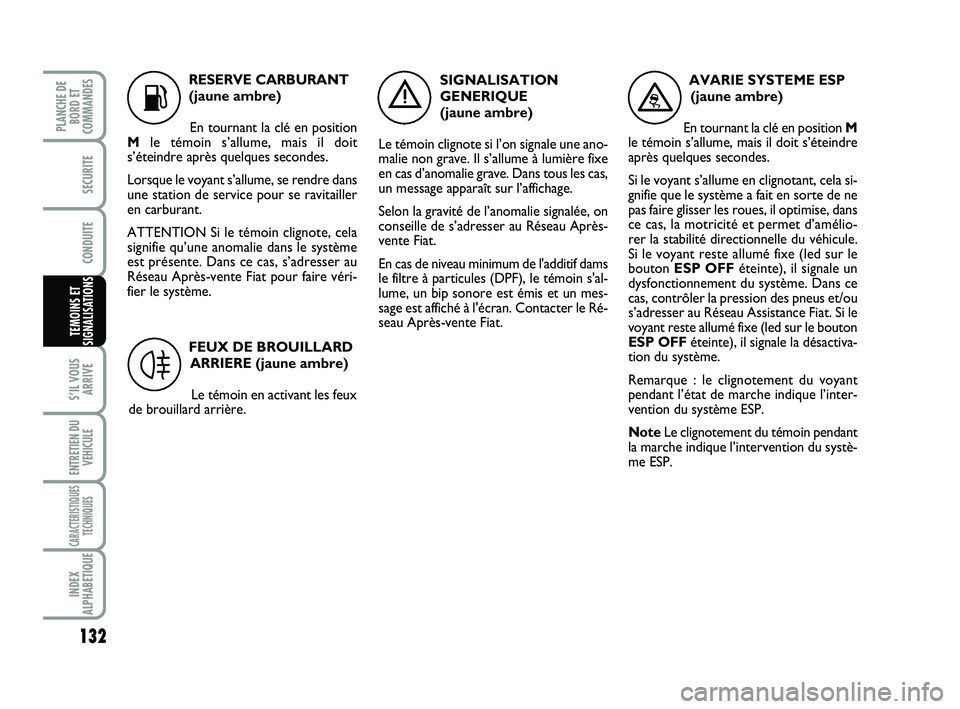

K
RESERVE CARBURANT
(jaune ambre)
En tournant la clé en position
Mle témoin s’allume, mais il doit
s’éteindre après quelques secondes.
Lorsque le voyant s’allume, se rendre dans
une station de service pour se ravitailler
en carburant.
ATTENTION Si le témoin clignote, cela
signifie qu’une anomalie dans le système
est présente. Dans ce cas, s’adresser au
Réseau Après-vente Fiat pour faire véri-
fier le système.
FEUX DE BROUILLARD
ARRIERE (jaune ambre)
Le témoin en activant les feux
de brouillard arrière.
4
SIGNALISATION
GENERIQUE
(jaune ambre)
Le témoin clignote si l’on signale une ano-
malie non grave. Il s’allume à lumière fixe
en cas d’anomalie grave. Dans tous les cas,
un message apparaît sur l’affichage.
Selon la gravité de l’anomalie signalée, on
conseille de s’adresser au Réseau Après-
vente Fiat.
En cas de niveau minimum de l'additif dams
le filtre à particules (DPF), le témoin s'al-
lume, un bip sonore est émis et un mes-
sage est affiché à l'écran. Contacter le Ré-
seau Après-vente Fiat.
è
AVARIE SYSTEME ESP
(jaune ambre)
En tournant la clé en position M
le témoin s’allume, mais il doit s’éteindre
après quelques secondes.
Si le voyant s’allume en clignotant, cela si-
gnifie que le système a fait en sorte de ne
pas faire glisser les roues, il optimise, dans
ce cas, la motricité et permet d’amélio-
rer la stabilité directionnelle du véhicule.
Si le voyant reste allumé fixe (led sur le
bouton ESP OFFéteinte), il signale un
dysfonctionnement du système. Dans ce
cas, contrôler la pression des pneus et/ou
s’adresser au Réseau Assistance Fiat. Si le
voyant reste allumé fixe (led sur le bouton
ESP OFFéteinte), il signale la désactiva-
tion du système.
Remarque : le clignotement du voyant
pendant l’état de marche indique l’inter-
vention du système ESP.
NoteLe clignotement du témoin pendant
la marche indique l’intervention du systè-
me ESP.
™
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 132

133
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS

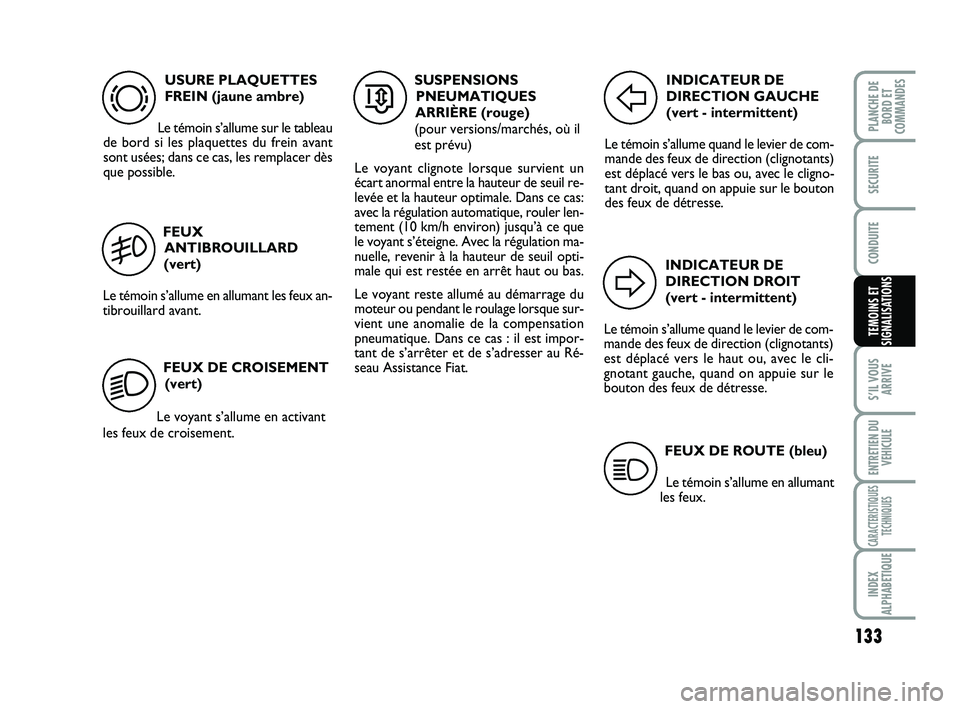

USURE PLAQUETTES
FREIN (jaune ambre)
Le témoin s’allume sur le tableau
de bord si les plaquettes du frein avant
sont usées; dans ce cas, les remplacer dès
que possible.
d
SUSPENSIONS
PNEUMATIQUES
ARRIÈRE (rouge)
(pour versions/marchés, où il
est prévu)
Le voyant clignote lorsque survient un
écart anormal entre la hauteur de seuil re-
levée et la hauteur optimale. Dans ce cas:
avec la régulation automatique, rouler len-
tement (10 km/h environ) jusqu’à ce que
le voyant s’éteigne. Avec la régulation ma-
nuelle, revenir à la hauteur de seuil opti-
male qui est restée en arrêt haut ou bas.
Le voyant reste allumé au démarrage du
moteur ou pendant le roulage lorsque sur-
vient une anomalie de la compensation
pneumatique. Dans ce cas : il est impor-
tant de s’arrêter et de s’adresser au Ré-
seau Assistance Fiat.
…
FEUX
ANTIBROUILLARD
(vert)
Le témoin s’allume en allumant les feux an-
tibrouillard avant.
FEUX DE CROISEMENT
(vert)
Le voyant s’allume en activant
les feux de croisement.
5
FEUX DE ROUTE (bleu)
Le témoin s’allume en allumant
les feux.
1
INDICATEUR DE
DIRECTION GAUCHE
(vert - intermittent)
Le témoin s’allume quand le levier de com-
mande des feux de direction (clignotants)
est déplacé vers le bas ou, avec le cligno-
tant droit, quand on appuie sur le bouton
des feux de détresse.
F
INDICATEUR DE
DIRECTION DROIT
(vert - intermittent)
Le témoin s’allume quand le levier de com-
mande des feux de direction (clignotants)
est déplacé vers le haut ou, avec le cli-
gnotant gauche, quand on appuie sur le
bouton des feux de détresse.
D
2
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 133

134
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
La présence d’eau dans le circuit d’alimentation peut provoquer de graves
dommages à l’ensemble du système d’injection et déterminer des irrégulari-
tés de fonctionnement du moteur. Au cas où le témoin s’allume, s’adresser
au plus tôt au Réseau Après-vente Fiat pour l’opération de purge. Si cette
signalisation a lieu immédiatement après un ravitaillement, il est possible que de l’eau
ait été introduite dans le réservoir: dans ce cas, couper immédiatement le moteur et
contacter le Réseau Après-vente Fiat.

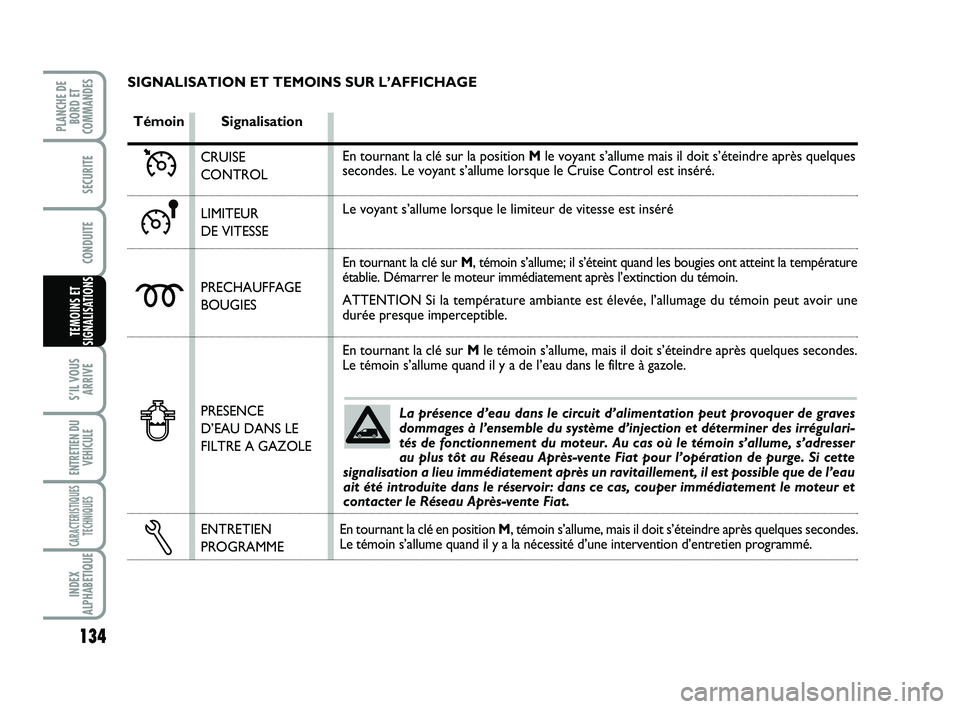

SIGNALISATION ET TEMOINS SUR L’AFFICHAGE
Témoin Signalisation
Ü
CRUISE
CONTROL
LIMITEUR
DE VITESSE
PRECHAUFFAGE
BOUGIES
PRESENCE
D’EAU DANS LE
FILTRE A GAZOLE
ENTRETIEN
PROGRAMME
m
≈
En tournant la clé sur la position Mle voyant s’allume mais il doit s’éteindre après quelques
secondes. Le voyant s’allume lorsque le Cruise Control est inséré.
Le voyant s’allume lorsque le limiteur de vitesse est inséré
En tournant la clé sur M, témoin s’allume; il s’éteint quand les bougies ont atteint la température
établie. Démarrer le moteur immédiatement après l’extinction du témoin.
ATTENTION Si la température ambiante est élevée, l’allumage du témoin peut avoir une
durée presque imperceptible.
En tournant la clé sur Mle témoin s’allume, mais il doit s’éteindre après quelques secondes.
Le témoin s’allume quand il y a de l’eau dans le filtre à gazole.
En tournant la clé en position M, témoin s’allume, mais il doit s’éteindre après quelques secondes.
Le témoin s’allume quand il y a la nécessité d’une intervention d’entretien programmé.
Δ
ƒ
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 134

135
TEMOINS ET SIGNALISATIONS
ENTRETIEN DU VEHICULE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE BORD ETCOMMANDES
SECURITE
CONDUITE

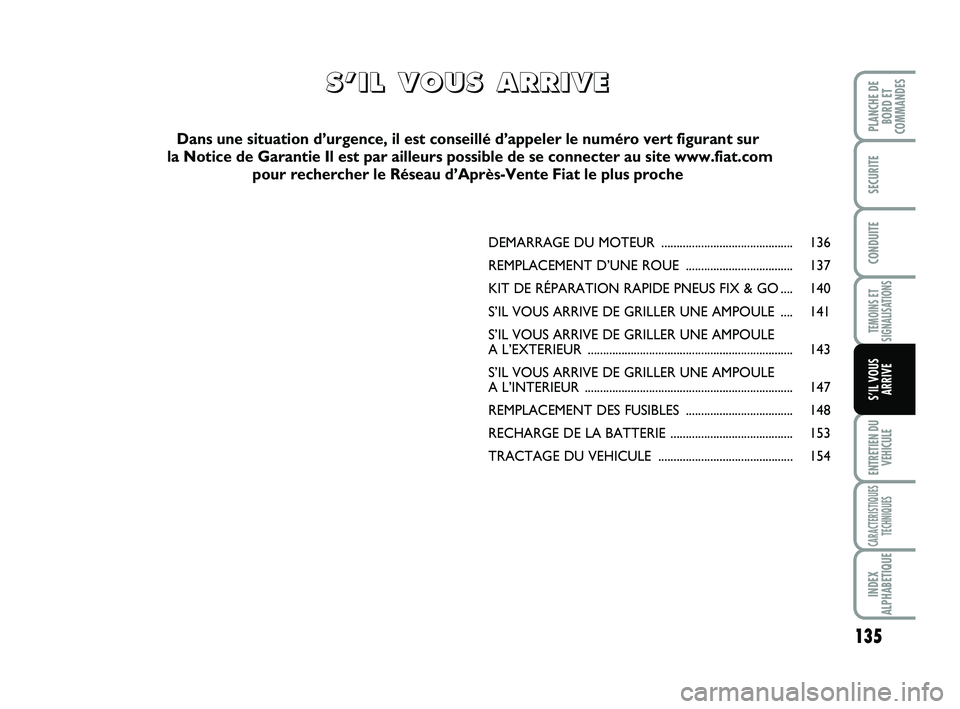

S’IL VOUS ARRIVE
DEMARRAGE DU MOTEUR ........................................... 136
REMPLACEMENT D’UNE ROUE ................................... 137
KIT DE RÉPARATION RAPIDE PNEUS FIX & GO .... 140
S’IL VOUS ARRIVE DE GRILLER UNE AMPOULE .... 141
S’IL VOUS ARRIVE DE GRILLER UNE AMPOULE A L’EXTERIEUR ................................................................... 143
S’IL VOUS ARRIVE DE GRILLER UNE AMPOULE A L’INTERIEUR .................................................................... 147
REMPLACEMENT DES FUSIBLES ................................... 148
RECHARGE DE LA BATTERIE ........................................ 153
TRACTAGE DU VEHICULE ............................................15
S S ’ ’ I I L L V V O O U U S S A A R R R R I I V V E E
Dans une situation d’urgence, il est conseillé d’appeler le numéro vert figurant sur
la Notice de Garantie Il est par ailleurs possible de se connecter au site www.fiat.com
pour rechercher le Réseau d’Après-Vente Fiat le plus proche
135-154 SCUDO LUM F_133-152 ScudoG9 F 17/10/12 14.32 Pagina 135
4

136
TEMOINS ET
SIGNALISATIONS
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

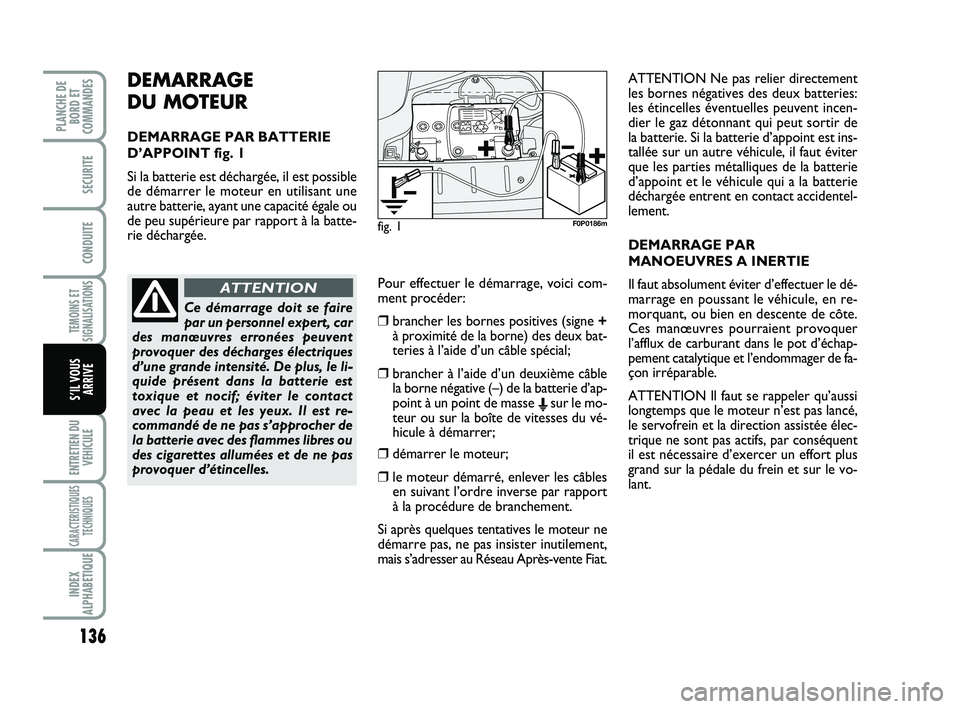

DEMARRAGE
DU MOTEUR
DEMARRAGE PAR BATTERIE
D’APPOINT fig. 1
Si la batterie est déchargée, il est possible
de démarrer le moteur en utilisant une
autre batterie, ayant une capacité égale ou
de peu supérieure par rapport à la batte-
rie déchargée.
Pour effectuer le démarrage, voici com-
ment procéder:
❒brancher les bornes positives (signe +
à proximité de la borne) des deux bat-
teries à l’aide d’un câble spécial;
❒brancher à l’aide d’un deuxième câble
la borne négative (–) de la batterie d’ap-
point à un point de masse
Esur le mo-
teur ou sur la boîte de vitesses du vé-
hicule à démarrer;
❒démarrer le moteur;
❒le moteur démarré, enlever les câbles
en suivant l’ordre inverse par rapport
à la procédure de branchement.
Si après quelques tentatives le moteur ne
démarre pas, ne pas insister inutilement,
mais s’adresser au Réseau Après-vente Fiat.ATTENTION Ne pas relier directement
les bornes négatives des deux batteries:
les étincelles éventuelles peuvent incen-
dier le gaz détonnant qui peut sortir de
la batterie. Si la batterie d’appoint est ins-
tallée sur un autre véhicule, il faut éviter
que les parties métalliques de la batterie
d’appoint et le véhicule qui a la batterie
déchargée entrent en contact accidentel-
lement.
DEMARRAGE PAR
MANOEUVRES A INERTIE
Il faut absolument éviter d’effectuer le dé-
marrage en poussant le véhicule, en re-
morquant, ou bien en descente de côte.
Ces manœuvres pourraient provoquer
l’afflux de carburant dans le pot d’échap-
pement catalytique et l’endommager de fa-
çon irréparable.
ATTENTION Il faut se rappeler qu’aussi
longtemps que le moteur n’est pas lancé,
le servofrein et la direction assistée élec-
trique ne sont pas actifs, par conséquent
il est nécessaire d’exercer un effort plus
grand sur la pédale du frein et sur le vo-
lant.
fig. 1F0P0186m
Ce démarrage doit se faire
par un personnel expert, car
des manœuvres erronées peuvent
provoquer des décharges électriques
d’une grande intensité. De plus, le li-
quide présent dans la batterie est
toxique et nocif; éviter le contact
avec la peau et les yeux. Il est re-
commandé de ne pas s’approcher de
la batterie avec des flammes libres ou
des cigarettes allumées et de ne pas
provoquer d’étincelles.
ATTENTION
135-154 SCUDO LUM F_133-152 ScudoG9 F 17/10/12 14.32 Pagina 136
