En caso de posterior
adquisición de llantas de
aleación en sustitución
de las llantas de acero, se
recomienda disponer de 4
pernos originales para utilizar
únicamente con la rueda de
repuesto. Peligro de dañar los
tapacubos de las ruedas.
Indicar la presencia de
vehículo parado según las
disposiciones vigentes: luces de
emergencia, triángulo reflectante,
etc. Es conveniente que el resto
de los ocupantes se bajen del
vehículo y esperen a que se
realice la sustitución alejados del
peligro del tráfico. En caso de
carreteras en pendiente o en mal
estado, colocar debajo de las
ruedas unas cuñas u otros
materiales adaptados para
bloquear el vehículo.

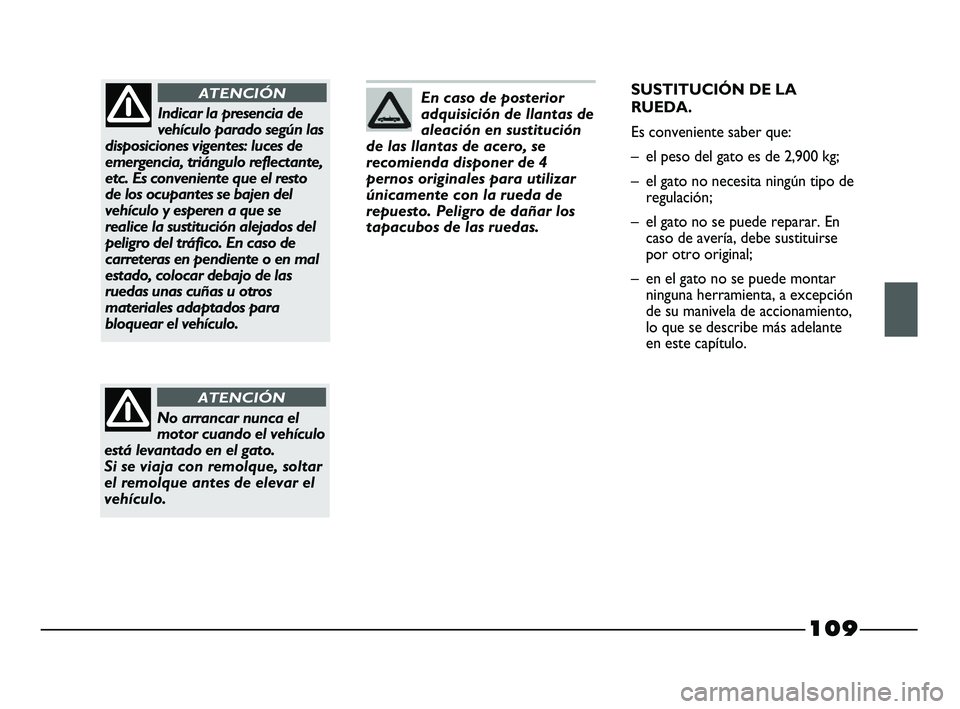

ATENCIÓNSUSTITUCIÓN DE LA
RUEDA.
Es conveniente saber que:
– el peso del gato es de 2,900 kg;
– el gato no necesita ningún tipo de
regulación;
– el gato no se puede reparar. En
caso de avería, debe sustituirse
por otro original;
– en el gato no se puede montar
ninguna herramienta, a excepción
de su manivela de accionamiento,
lo que se describe más adelante
en este capítulo.
No arrancar nunca el
motor cuando el vehículo
está levantado en el gato.
Si se viaja con remolque, soltar
el remolque antes de elevar el
vehículo.
ATENCIÓN
107-132 STRADA LUM ES 1ed 10-01-2012 10:48 Pagina 109
Page 112 of 187

110

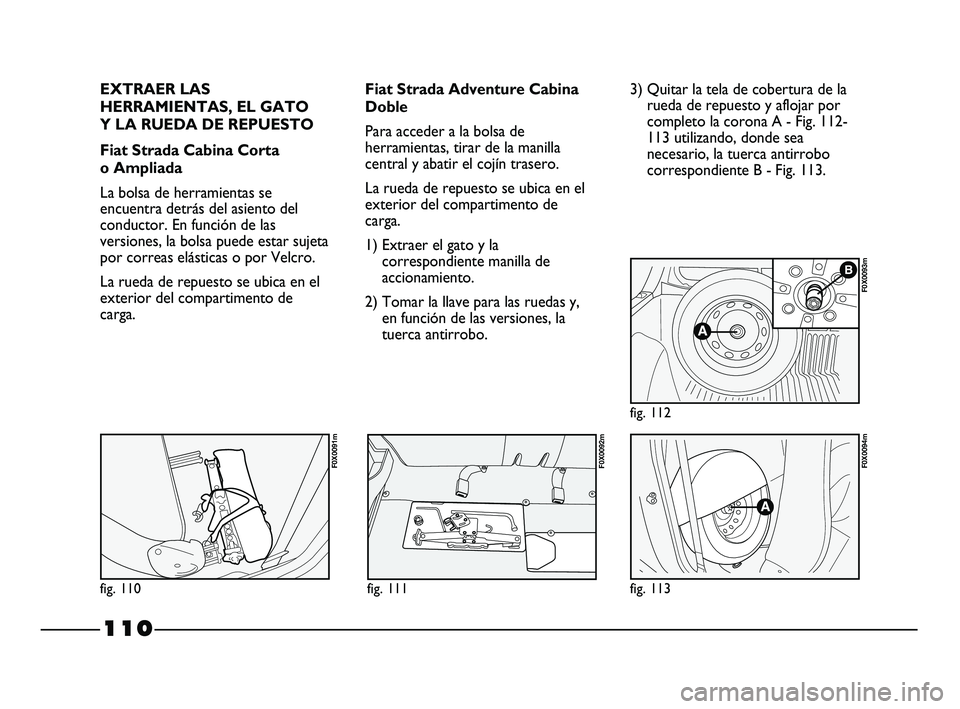

EXTRAER LAS
HERRAMIENTAS, EL GATO
Y LA RUEDA DE REPUESTO
Fiat Strada Cabina Corta
o Ampliada
La bolsa de herramientas se
encuentra detrás del asiento del
conductor. En función de las
versiones, la bolsa puede estar sujeta
por correas elásticas o por Velcro.
La rueda de repuesto se ubica en el
exterior del compartimento de
carga.Fiat Strada Adventure Cabina
Doble
Para acceder a la bolsa de
herramientas, tirar de la manilla
central y abatir el cojín trasero.
La rueda de repuesto se ubica en el
exterior del compartimento de
carga.
1) Extraer el gato y la
correspondiente manilla de
accionamiento.
2) Tomar la llave para las ruedas y,
en función de las versiones, la
tuerca antirrobo.3) Quitar la tela de cobertura de la
rueda de repuesto y aflojar por
completo la corona A - Fig. 112-
113 utilizando, donde sea
necesario, la tuerca antirrobo
correspondiente B - Fig. 113.
fig. 113
F0X0094m
fig. 112
F0X0093m
fig. 110
F0X0091m
fig. 111
F0X0092m
107-132 STRADA LUM ES 1ed 10-01-2012 10:48 Pagina 110
Page 113 of 187

111

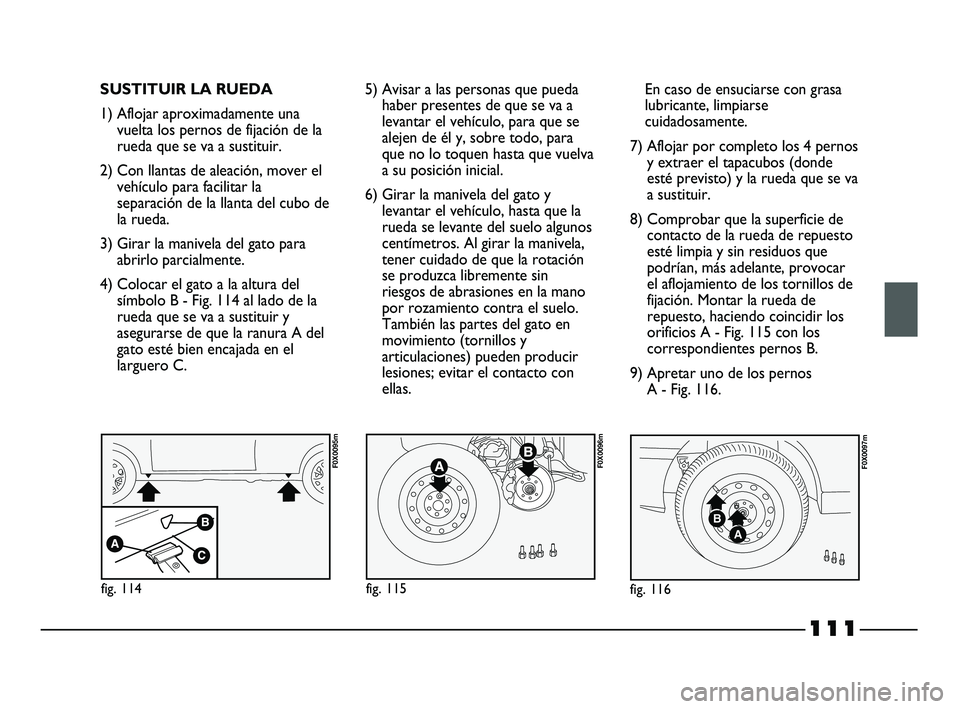

SUSTITUIR LA RUEDA
1) Aflojar aproximadamente una
vuelta los pernos de fijación de la
rueda que se va a sustituir.
2) Con llantas de aleación, mover el
vehículo para facilitar la
separación de la llanta del cubo de
la rueda.
3) Girar la manivela del gato para
abrirlo parcialmente.
4) Colocar el gato a la altura del
símbolo B - Fig. 114 al lado de la
rueda que se va a sustituir y
asegurarse de que la ranura A del
gato esté bien encajada en el
larguero C.5) Avisar a las personas que pueda
haber presentes de que se va a
levantar el vehículo, para que se
alejen de él y, sobre todo, para
que no lo toquen hasta que vuelva
a su posición inicial.
6) Girar la manivela del gato y
levantar el vehículo, hasta que la
rueda se levante del suelo algunos
centímetros. Al girar la manivela,
tener cuidado de que la rotación
se produzca libremente sin
riesgos de abrasiones en la mano
por rozamiento contra el suelo.
También las partes del gato en
movimiento (tornillos y
articulaciones) pueden producir
lesiones; evitar el contacto con
ellas. En caso de ensuciarse con grasa
lubricante, limpiarse
cuidadosamente.
7) Aflojar por completo los 4 pernos
y extraer el tapacubos (donde
esté previsto) y la rueda que se va
a sustituir.
8) Comprobar que la superficie de
contacto de la rueda de repuesto
esté limpia y sin residuos que
podrían, más adelante, provocar
el aflojamiento de los tornillos de
fijación. Montar la rueda de
repuesto, haciendo coincidir los
orificios A - Fig. 115 con los
correspondientes pernos B.
9) Apretar uno de los pernos
A - Fig. 116.
A
B
fig. 116
F0X0097m
fig. 114
F0X0095m
fig. 115
F0X0096m
107-132 STRADA LUM ES 1ed 10-01-2012 10:48 Pagina 111
Page 114 of 187

112

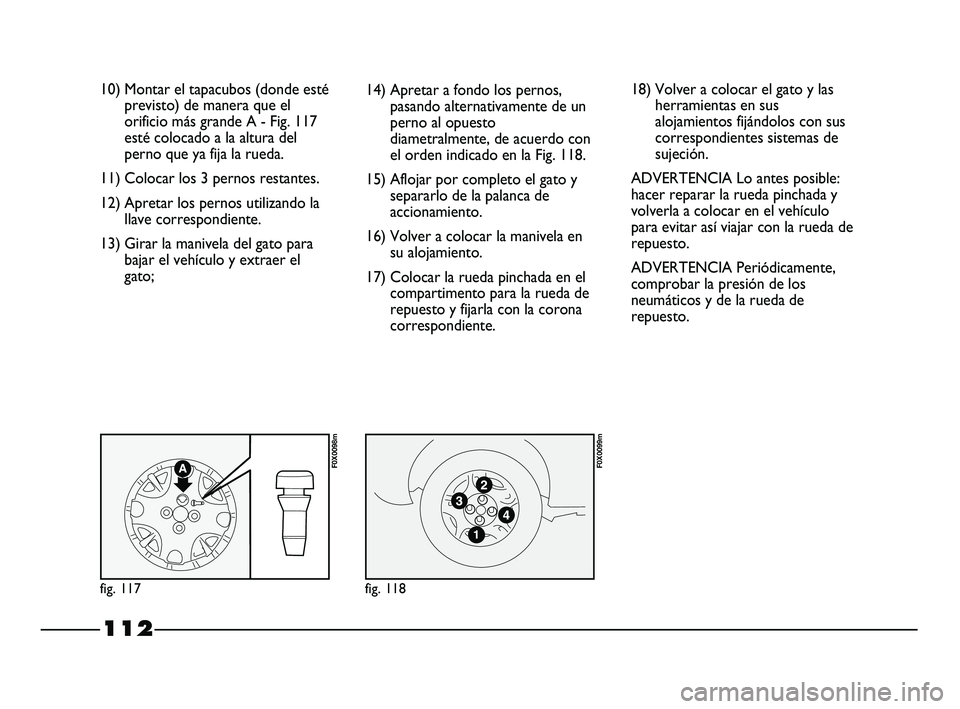

10) Montar el tapacubos (donde esté
previsto) de manera que el
orificio más grande A - Fig. 117
esté colocado a la altura del
perno que ya fija la rueda.
11) Colocar los 3 pernos restantes.
12) Apretar los pernos utilizando la
llave correspondiente.
13) Girar la manivela del gato para
bajar el vehículo y extraer el
gato;14) Apretar a fondo los pernos,
pasando alternativamente de un
perno al opuesto
diametralmente, de acuerdo con
el orden indicado en la Fig. 118.
15) Aflojar por completo el gato y
separarlo de la palanca de
accionamiento.
16) Volver a colocar la manivela en
su alojamiento.
17) Colocar la rueda pinchada en el
compartimento para la rueda de
repuesto y fijarla con la corona
correspondiente.
fig. 117
F0X0098m
fig. 118
F0X0099m
18) Volver a colocar el gato y las
herramientas en sus
alojamientos fijándolos con sus
correspondientes sistemas de
sujeción.
ADVERTENCIA Lo antes posible:
hacer reparar la rueda pinchada y
volverla a colocar en el vehículo
para evitar así viajar con la rueda de
repuesto.
ADVERTENCIA Periódicamente,
comprobar la presión de los
neumáticos y de la rueda de
repuesto.
107-132 STRADA LUM ES 1ed 10-01-2012 10:48 Pagina 112
Page 115 of 187

113

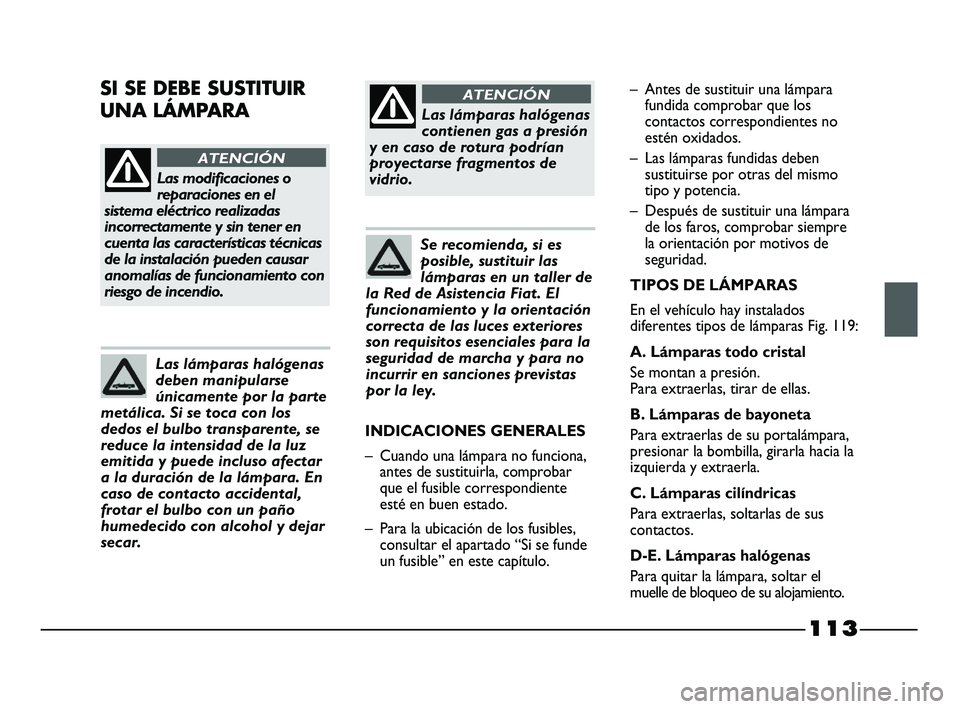

Las modificaciones o
reparaciones en el
sistema eléctrico realizadas
incorrectamente y sin tener en
cuenta las características técnicas
de la instalación pueden causar
anomalías de funcionamiento con
riesgo de incendio.
ATENCIÓN
Las lámparas halógenas
contienen gas a presión
y en caso de rotura podrían
proyectarse fragmentos de
vidrio.
ATENCIÓN
Las lámparas halógenas
deben manipularse
únicamente por la parte
metálica. Si se toca con los
dedos el bulbo transparente, se
reduce la intensidad de la luz
emitida y puede incluso afectar
a la duración de la lámpara. En
caso de contacto accidental,
frotar el bulbo con un paño
humedecido con alcohol y dejar
secar.
Se recomienda, si es
posible, sustituir las
lámparas en un taller de
la Red de Asistencia Fiat. El
funcionamiento y la orientación
correcta de las luces exteriores
son requisitos esenciales para la
seguridad de marcha y para no
incurrir en sanciones previstas
por la ley.
– Antes de sustituir una lámpara
fundida comprobar que los
contactos correspondientes no
estén oxidados.
– Las lámparas fundidas deben
sustituirse por otras del mismo
tipo y potencia.
– Después de sustituir una lámpara
de los faros, comprobar siempre
la orientación por motivos de
seguridad.
TIPOS DE LÁMPARAS
En el vehículo hay instalados
diferentes tipos de lámparas Fig. 119:
A. Lámparas todo cristal
Se montan a presión.
Para extraerlas, tirar de ellas.
B. Lámparas de bayoneta
Para extraerlas de su portalámpara,
presionar la bombilla, girarla hacia la
izquierda y extraerla.
C. Lámparas cilíndricas
Para extraerlas, soltarlas de sus
contactos.
D-E. Lámparas halógenas
Para quitar la lámpara, soltar el
muelle de bloqueo de su alojamiento.SI SE DEBE SUSTITUIR
UNA LÁMPARA
INDICACIONES GENERALES
– Cuando una lámpara no funciona,
antes de sustituirla, comprobar
que el fusible correspondiente
esté en buen estado.
– Para la ubicación de los fusibles,
consultar el apartado “Si se funde
un fusible” en este capítulo.
107-132 STRADA LUM ES 1ed 10-01-2012 10:48 Pagina 113
Page 116 of 187

114

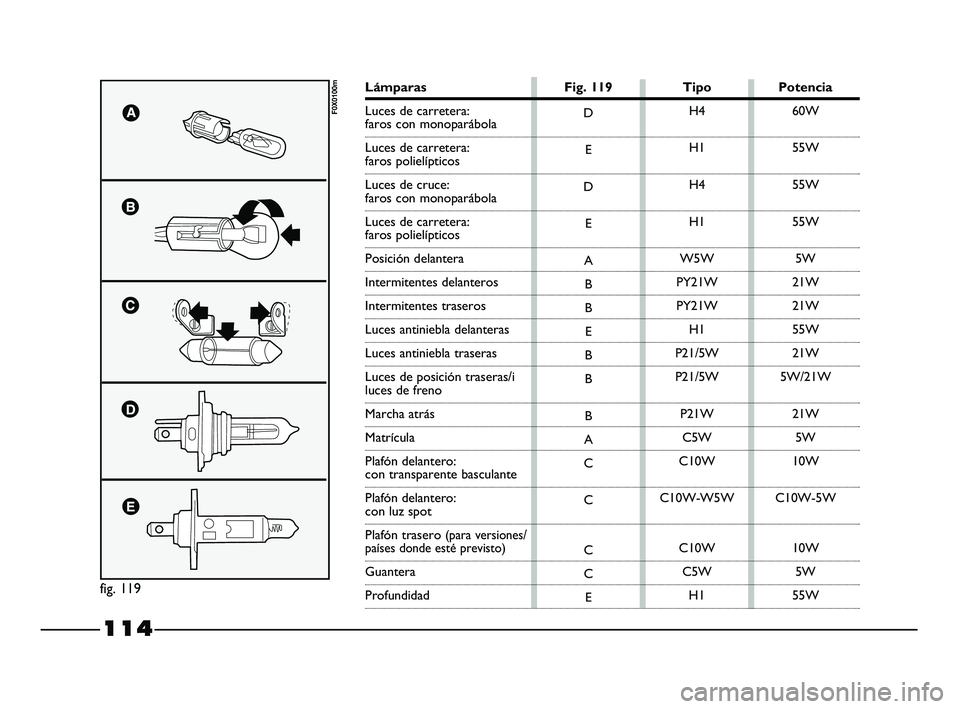

fig. 119
F0X0100mD
E
D
E
A
B
B
E
B
B
B
A
C
C
C
C
EH4
H1
H4
H1
W5W
PY21W
PY21W
H1
P21/5W
P21/5W
P21W
C5W
C10W
C10W-W5W
C10W
C5W
H160W
55W
55W
55W
5W
21W
21W
55W
21W
5W/21W
21W
5W
10W
C10W-5W
10W
5W
55W
Lámparas Fig. 119 Tipo Potencia
Luces de carretera:
faros con monoparábola
Luces de carretera:
faros polielípticos
Luces de cruce:
faros con monoparábola
Luces de carretera:
faros polielípticos
Posición delantera
Intermitentes delanteros
Intermitentes traseros
Luces antiniebla delanteras
Luces antiniebla traseras
Luces de posición traseras/i
luces de freno
Marcha atrás
Matrícula
Plafón delantero:
con transparente basculante
Plafón delantero:
con luz spot
Plafón trasero
(para versiones/países donde esté previsto)
Guantera
Profundidad
107-132 STRADA LUM ES 1ed 10-01-2012 10:48 Pagina 114
Page 117 of 187

115

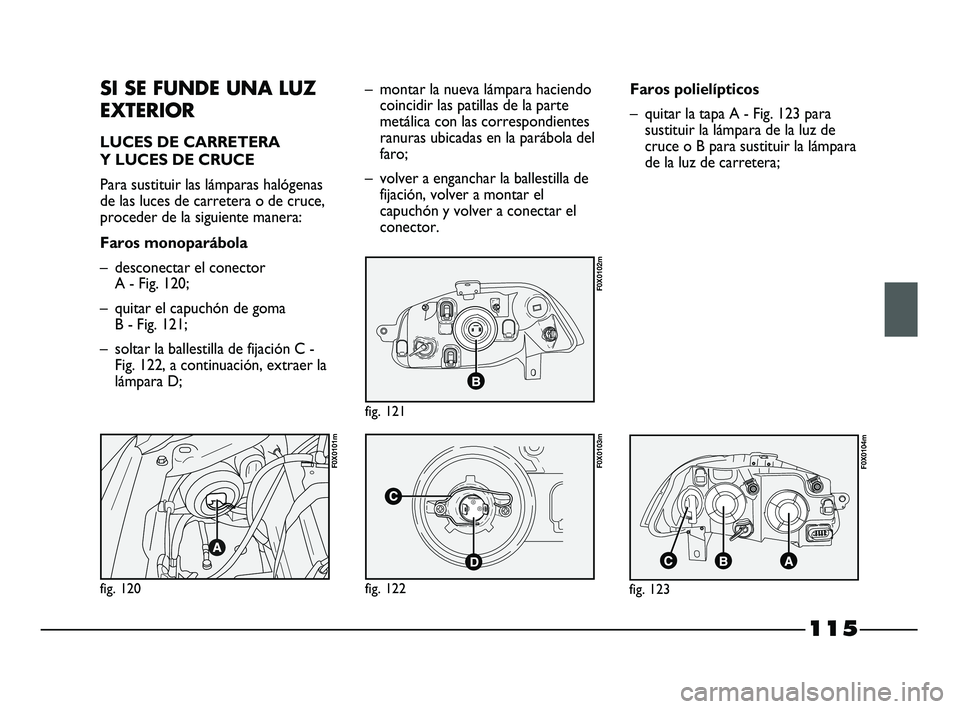

SI SE FUNDE UNA LUZ
EXTERIOR
LUCES DE CARRETERA
Y LUCES DE CRUCE
Para sustituir las lámparas halógenas
de las luces de carretera o de cruce,
proceder de la siguiente manera:
Faros monoparábola
– desconectar el conector
A - Fig. 120;
– quitar el capuchón de goma
B - Fig. 121;
– soltar la ballestilla de fijación C -
Fig. 122, a continuación, extraer la
lámpara D;– montar la nueva lámpara haciendo
coincidir las patillas de la parte
metálica con las correspondientes
ranuras ubicadas en la parábola del
faro;
– volver a enganchar la ballestilla de
fijación, volver a montar el
capuchón y volver a conectar el
conector.Faros polielípticos
– quitar la tapa A - Fig. 123 para
sustituir la lámpara de la luz de
cruce o B para sustituir la lámpara
de la luz de carretera;
fig. 123
F0X0104m
fig. 122
F0X0103m
fig. 120
F0X0101m
fig. 121
F0X0102m
107-132 STRADA LUM ES 1ed 10-01-2012 10:48 Pagina 115
Page 118 of 187

116

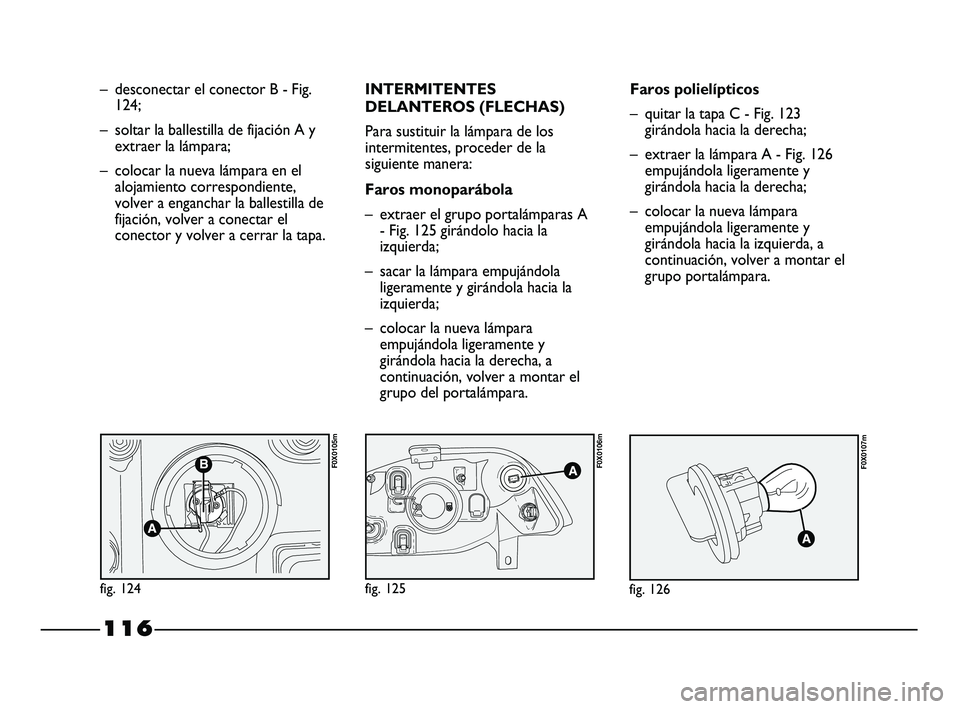

– desconectar el conector B - Fig.
124;
– soltar la ballestilla de fijación A y
extraer la lámpara;
– colocar la nueva lámpara en el
alojamiento correspondiente,
volver a enganchar la ballestilla de
fijación, volver a conectar el
conector y volver a cerrar la tapa.INTERMITENTES
DELANTEROS (FLECHAS)
Para sustituir la lámpara de los
intermitentes, proceder de la
siguiente manera:
Faros monoparábola
– extraer el grupo portalámparas A
- Fig. 125 girándolo hacia la
izquierda;
– sacar la lámpara empujándola
ligeramente y girándola hacia la
izquierda;
– colocar la nueva lámpara
empujándola ligeramente y
girándola hacia la derecha, a
continuación, volver a montar el
grupo del portalámpara.Faros polielípticos
– quitar la tapa C - Fig. 123
girándola hacia la derecha;
– extraer la lámpara A - Fig. 126
empujándola ligeramente y
girándola hacia la derecha;
– colocar la nueva lámpara
empujándola ligeramente y
girándola hacia la izquierda, a
continuación, volver a montar el
grupo portalámpara.
fig. 126
F0X0107m
fig. 124
F0X0105m
fig. 125
F0X0106m
107-132 STRADA LUM ES 1ed 10-01-2012 10:48 Pagina 116
Page 119 of 187

117

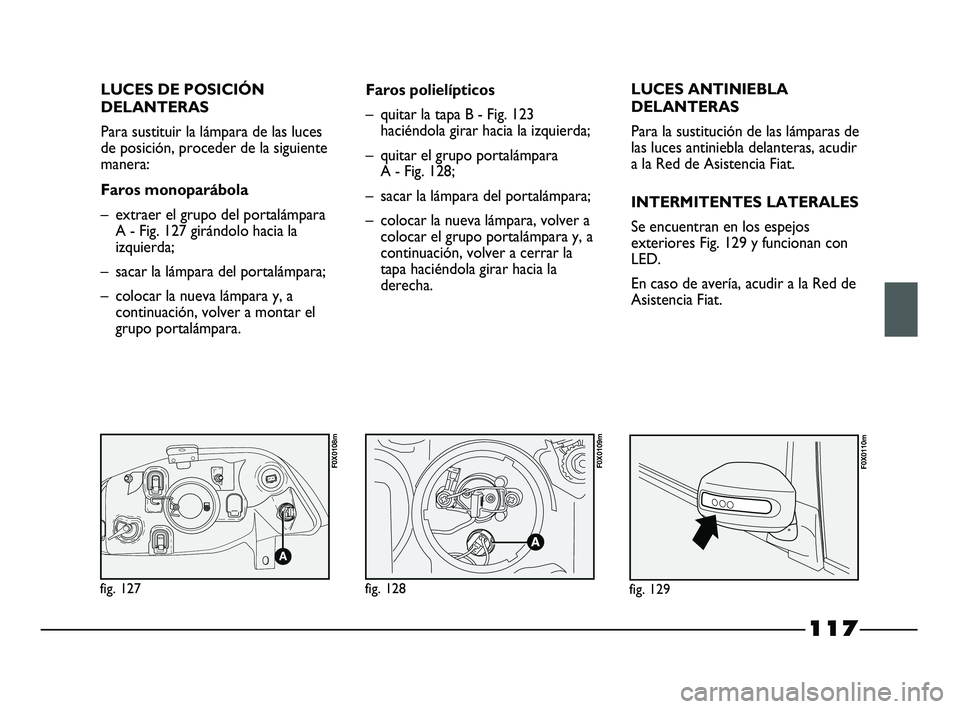

LUCES DE POSICIÓN
DELANTERAS
Para sustituir la lámpara de las luces
de posición, proceder de la siguiente
manera:
Faros monoparábola
– extraer el grupo del portalámpara
A - Fig. 127 girándolo hacia la
izquierda;
– sacar la lámpara del portalámpara;
– colocar la nueva lámpara y, a
continuación, volver a montar el
grupo portalámpara.Faros polielípticos
– quitar la tapa B - Fig. 123
haciéndola girar hacia la izquierda;
– quitar el grupo portalámpara
A - Fig. 128;
– sacar la lámpara del portalámpara;
– colocar la nueva lámpara, volver a
colocar el grupo portalámpara y, a
continuación, volver a cerrar la
tapa haciéndola girar hacia la
derecha.LUCES ANTINIEBLA
DELANTERAS
Para la sustitución de las lámparas de
las luces antiniebla delanteras, acudir
a la Red de Asistencia Fiat.
INTERMITENTES LATERALES
Se encuentran en los espejos
exteriores Fig. 129 y funcionan con
LED.
En caso de avería, acudir a la Red de
Asistencia Fiat.
fig. 129
F0X0110m
fig. 127
F0X0108m
fig. 128
F0X0109m
107-132 STRADA LUM ES 1ed 10-01-2012 10:48 Pagina 117
Page 120 of 187

118

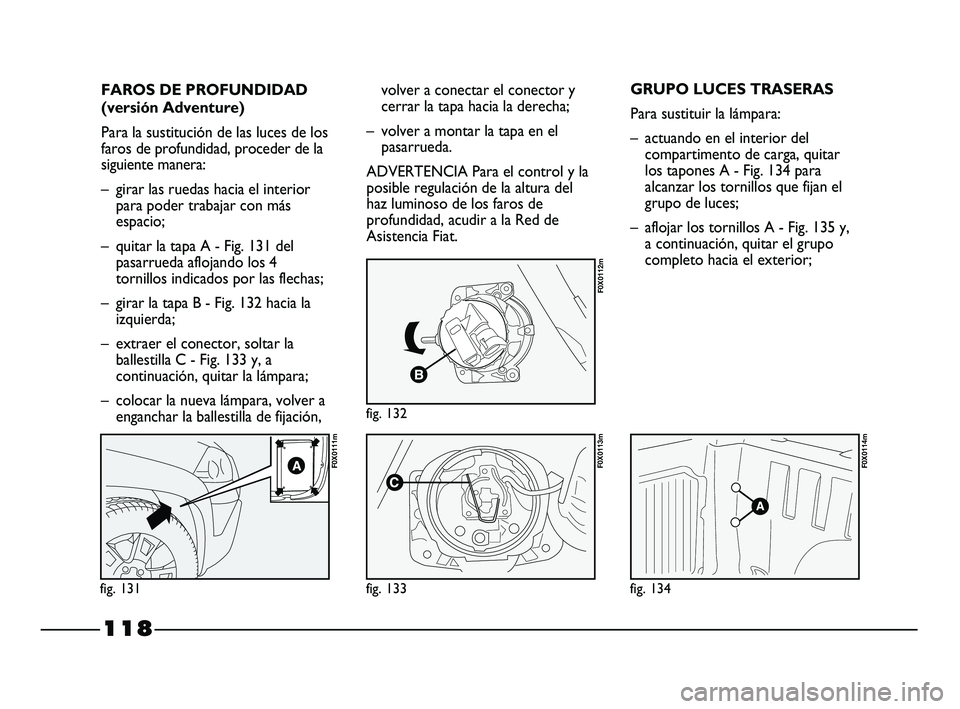

FAROS DE PROFUNDIDAD
(versión Adventure)
Para la sustitución de las luces de los
faros de profundidad, proceder de la
siguiente manera:
– girar las ruedas hacia el interior
para poder trabajar con más
espacio;
– quitar la tapa A - Fig. 131 del
pasarrueda aflojando los 4
tornillos indicados por las flechas;
– girar la tapa B - Fig. 132 hacia la
izquierda;
– extraer el conector, soltar la
ballestilla C - Fig. 133 y, a
continuación, quitar la lámpara;
– colocar la nueva lámpara, volver a
enganchar la ballestilla de fijación,
fig. 131
F0X0111m
fig. 132
F0X0112m
fig. 133
F0X0113m
fig. 134
F0X0114m
volver a conectar el conector y
cerrar la tapa hacia la derecha;
– volver a montar la tapa en el
pasarrueda.
ADVERTENCIA Para el control y la
posible regulación de la altura del
haz luminoso de los faros de
profundidad, acudir a la Red de
Asistencia Fiat.GRUPO LUCES TRASERAS
Para sustituir la lámpara:
– actuando en el interior del
compartimento de carga, quitar
los tapones A - Fig. 134 para
alcanzar los tornillos que fijan el
grupo de luces;
– aflojar los tornillos A - Fig. 135 y,
a continuación, quitar el grupo
completo hacia el exterior;
107-132 STRADA LUM ES 1ed 10-01-2012 10:48 Pagina 118
