Hyundai Accent 2011 Manual del propietario (in Spanish)

3

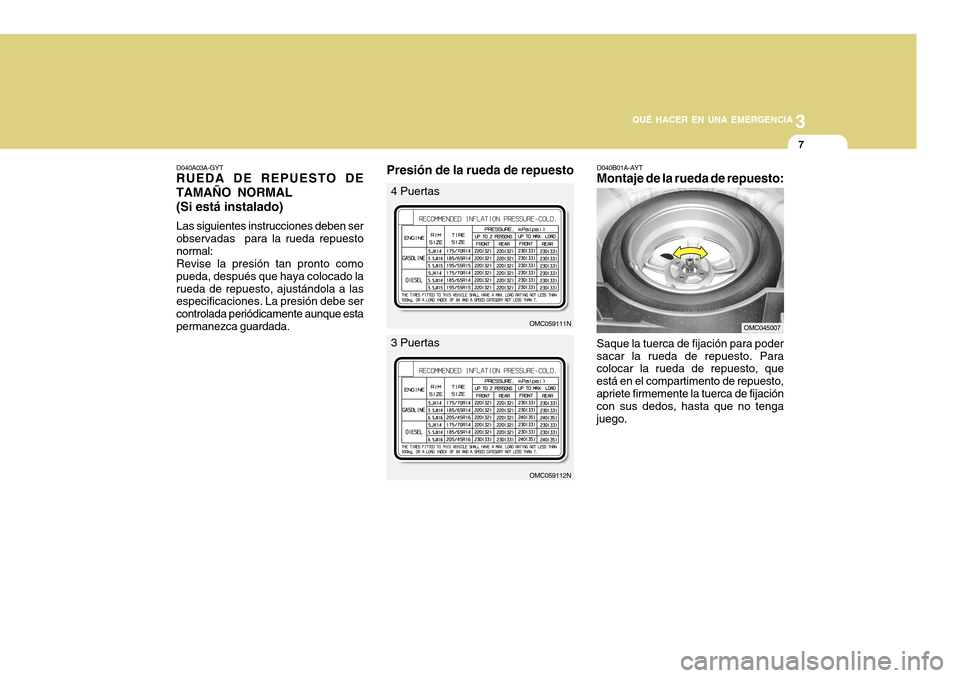

QUÉ HACER EN UNA EMERGENCIA
7
D040B01A-AYTMontaje de la rueda de repuesto:Saque la tuerca de fijación para poder
sacar la rueda de repuesto. Para
colocar la rueda de repuesto, que
está en el compartimento de repuesto,
apriete firmemente la tuerca de fijación
con sus dedos, hasta que no tenga
juego.
D040A03A-GYTRUEDA DE REPUESTO DE
TAMAÑO NORMAL
(Si está instalado)Las siguientes instrucciones deben ser
observadas para la rueda repuesto
normal:
Revise la presión tan pronto como
pueda, después que haya colocado la
rueda de repuesto, ajustándola a las
especificaciones. La presión debe ser
controlada periódicamente aunque esta
permanezca guardada.
OMC045007
Presión de la rueda de repuesto
OMC059112N
3 Puertas
OMC059111N
4 Puertas

3

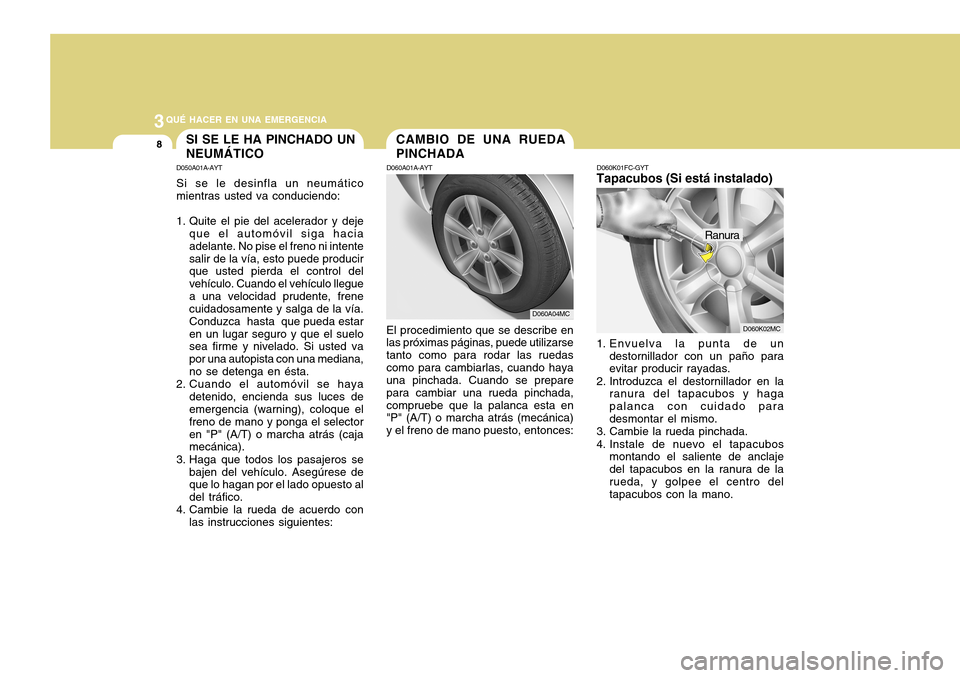

QUÉ HACER EN UNA EMERGENCIA8
SI SE LE HA PINCHADO UN
NEUMÁTICOD050A01A-AYTSi se le desinfla un neumático
mientras usted va conduciendo:
1. Quite el pie del acelerador y deje
que el automóvil siga hacia
adelante. No pise el freno ni intente
salir de la vía, esto puede producir
que usted pierda el control del
vehículo. Cuando el vehículo llegue
a una velocidad prudente, frene
cuidadosamente y salga de la vía.
Conduzca hasta que pueda estar
en un lugar seguro y que el suelo
sea firme y nivelado. Si usted va
por una autopista con una mediana,
no se detenga en ésta.
2. Cuando el automóvil se haya
detenido, encienda sus luces de
emergencia (warning), coloque el
freno de mano y ponga el selector
en "P" (A/T) o marcha atrás (caja
mecánica).
3. Haga que todos los pasajeros se
bajen del vehículo. Asegúrese de
que lo hagan por el lado opuesto al
del tráfico.
4. Cambie la rueda de acuerdo con
las instrucciones siguientes:
CAMBIO DE UNA RUEDA
PINCHADAD060A01A-AYTEl procedimiento que se describe en
las próximas páginas, puede utilizarse
tanto como para rodar las ruedas
como para cambiarlas, cuando haya
una pinchada. Cuando se prepare
para cambiar una rueda pinchada,
compruebe que la palanca esta en
"P" (A/T) o marcha atrás (mecánica)
y el freno de mano puesto, entonces:
D060A04MC
D060K01FC-GYTTapacubos (Si está instalado)1. Envuelva la punta de un
destornillador con un paño para
evitar producir rayadas.
2. Introduzca el destornillador en la
ranura del tapacubos y haga
palanca con cuidado para
desmontar el mismo.
3. Cambie la rueda pinchada.
4. Instale de nuevo el tapacubos
montando el saliente de anclaje
del tapacubos en la ranura de la
rueda, y golpee el centro del
tapacubos con la mano.
D060K02MC
Ranura

3

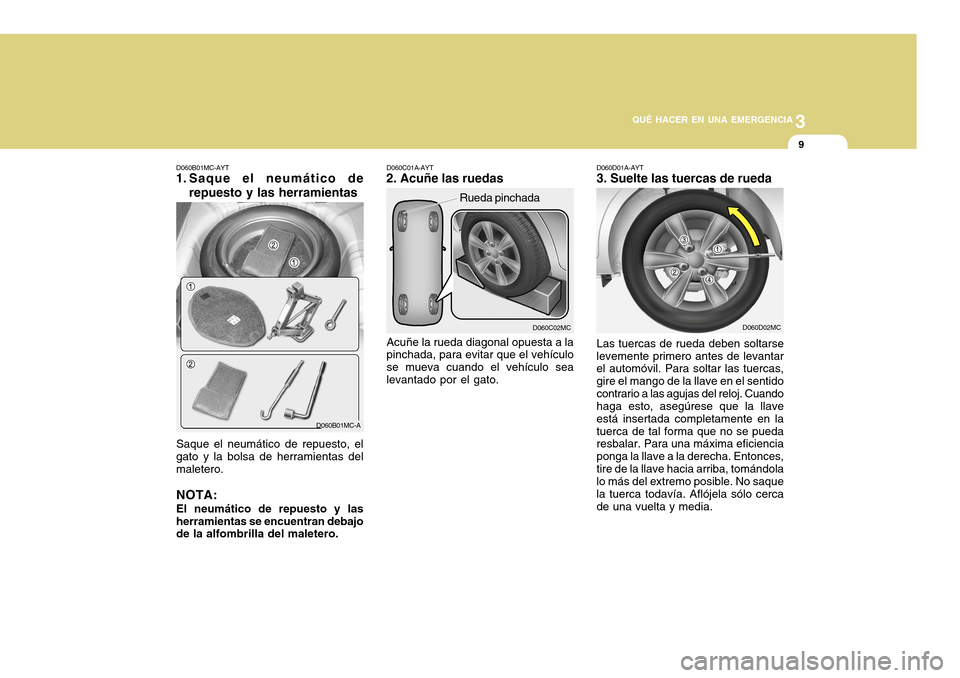

QUÉ HACER EN UNA EMERGENCIA
9
D060C02MC
Rueda pinchada
Acuñe la rueda diagonal opuesta a la
pinchada, para evitar que el vehículo
se mueva cuando el vehículo sea
levantado por el gato.
D060C01A-AYT2. Acuñe las ruedas
D060B01MC-AYT1. Saque el neumático de
repuesto y las herramientasSaque el neumático de repuesto, el
gato y la bolsa de herramientas del
maletero.NOTA:El neumático de repuesto y las
herramientas se encuentran debajo
de la alfombrilla del maletero.
D060B01MC-A
D060D02MC D060D01A-AYT
3. Suelte las tuercas de ruedaLas tuercas de rueda deben soltarse
levemente primero antes de levantar
el automóvil. Para soltar las tuercas,
gire el mango de la llave en el sentido
contrario a las agujas del reloj. Cuando
haga esto, asegúrese que la llave
está insertada completamente en la
tuerca de tal forma que no se pueda
resbalar. Para una máxima eficiencia
ponga la llave a la derecha. Entonces,
tire de la llave hacia arriba, tomándola
lo más del extremo posible. No saque
la tuerca todavía. Aflójela sólo cerca
de una vuelta y media.

3

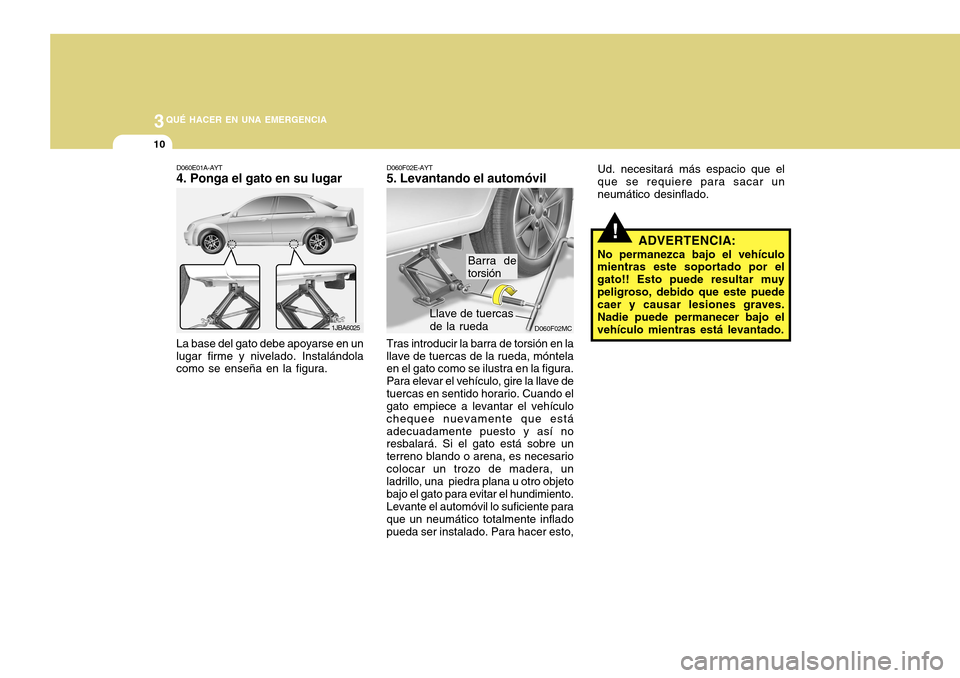

QUÉ HACER EN UNA EMERGENCIA
10
!
Ud. necesitará más espacio que el
que se requiere para sacar un
neumático desinflado.
ADVERTENCIA:
No permanezca bajo el vehículo
mientras este soportado por el
gato!! Esto puede resultar muy
peligroso, debido que este puede
caer y causar lesiones graves.
Nadie puede permanecer bajo el
vehículo mientras está levantado.
D060F02MC
D060E01A-AYT4. Ponga el gato en su lugarLa base del gato debe apoyarse en un
lugar firme y nivelado. Instalándola
como se enseña en la figura.
D060F02E-AYT5. Levantando el automóvil
Llave de tuercas
de la rueda
Tras introducir la barra de torsión en la
llave de tuercas de la rueda, móntela
en el gato como se ilustra en la figura.
Para elevar el vehículo, gire la llave de
tuercas en sentido horario. Cuando el
gato empiece a levantar el vehículo
chequee nuevamente que está
adecuadamente puesto y así no
resbalará. Si el gato está sobre un
terreno blando o arena, es necesario
colocar un trozo de madera, un
ladrillo, una piedra plana u otro objeto
bajo el gato para evitar el hundimiento.
Levante el automóvil lo suficiente para
que un neumático totalmente inflado
pueda ser instalado. Para hacer esto,
1JBA6025
Barra de
torsión

3

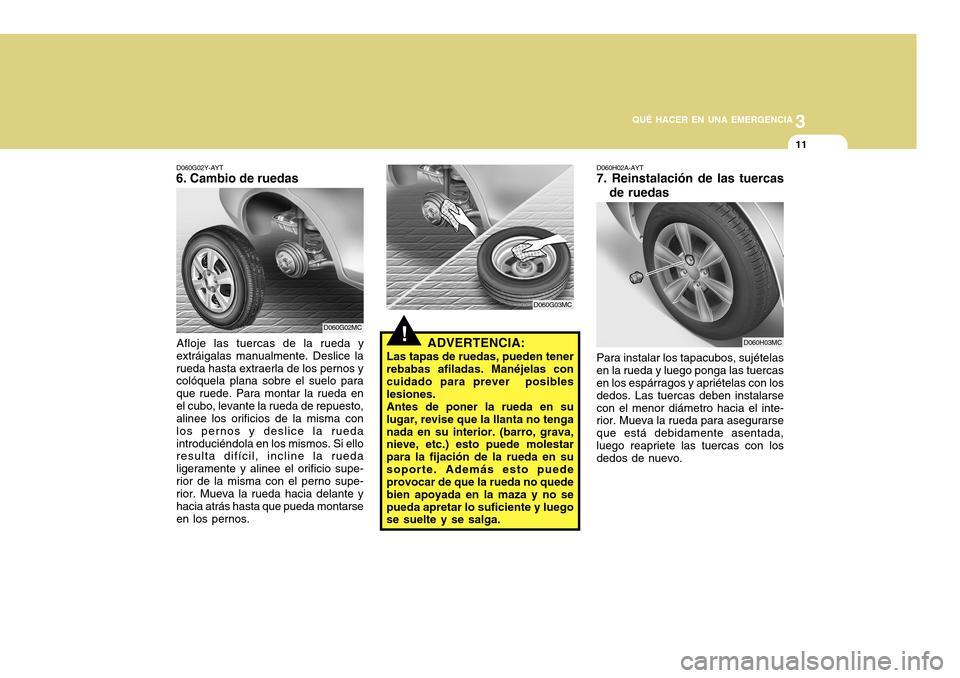

QUÉ HACER EN UNA EMERGENCIA
11
!
ADVERTENCIA:
Las tapas de ruedas, pueden tener
rebabas afiladas. Manéjelas con
cuidado para prever posibles
lesiones.
Antes de poner la rueda en su
lugar, revise que la llanta no tenga
nada en su interior. (barro, grava,
nieve, etc.) esto puede molestar
para la fijación de la rueda en su
soporte. Además esto puede
provocar de que la rueda no quede
bien apoyada en la maza y no se
pueda apretar lo suficiente y luego
se suelte y se salga.
D060G02Y-AYT6. Cambio de ruedasAfloje las tuercas de la rueda y
extráigalas manualmente. Deslice la
rueda hasta extraerla de los pernos y
colóquela plana sobre el suelo para
que ruede. Para montar la rueda en
el cubo, levante la rueda de repuesto,
alinee los orificios de la misma con
los pernos y deslice la rueda
introduciéndola en los mismos. Si ello
resulta difícil, incline la rueda
ligeramente y alinee el orificio supe-
rior de la misma con el perno supe-
rior. Mueva la rueda hacia delante y
hacia atrás hasta que pueda montarse
en los pernos.
D060G02MC
D060G03MC
D060H03MC D060H02A-AYT
7. Reinstalación de las tuercas
de ruedasPara instalar los tapacubos, sujételas
en la rueda y luego ponga las tuercas
en los espárragos y apriételas con los
dedos. Las tuercas deben instalarse
con el menor diámetro hacia el inte-
rior. Mueva la rueda para asegurarse
que está debidamente asentada,
luego reapriete las tuercas con los
dedos de nuevo.

3

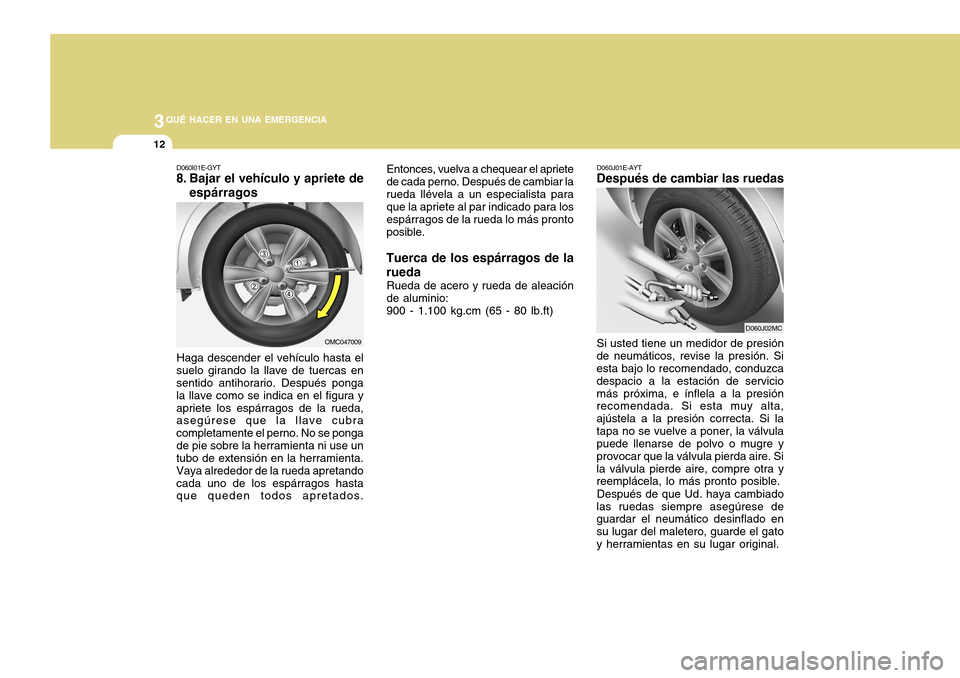

QUÉ HACER EN UNA EMERGENCIA
12
D060J01E-AYTDespués de cambiar las ruedasSi usted tiene un medidor de presión
de neumáticos, revise la presión. Si
esta bajo lo recomendado, conduzca
despacio a la estación de servicio
más próxima, e ínflela a la presión
recomendada. Si esta muy alta,
ajústela a la presión correcta. Si la
tapa no se vuelve a poner, la válvula
puede llenarse de polvo o mugre y
provocar que la válvula pierda aire. Si
la válvula pierde aire, compre otra y
reemplácela, lo más pronto posible.
Después de que Ud. haya cambiado
las ruedas siempre asegúrese de
guardar el neumático desinflado en
su lugar del maletero, guarde el gato
y herramientas en su lugar original.
D060J02MC
OMC047009 D060I01E-GYT
8. Bajar el vehículo y apriete de
espárragosHaga descender el vehículo hasta el
suelo girando la llave de tuercas en
sentido antihorario. Después ponga
la llave como se indica en el figura y
apriete los espárragos de la rueda,
asegúrese que la llave cubra
completamente el perno. No se ponga
de pie sobre la herramienta ni use un
tubo de extensión en la herramienta.
Vaya alrededor de la rueda apretando
cada uno de los espárragos hasta
que queden todos apretados.Entonces, vuelva a chequear el apriete
de cada perno. Después de cambiar la
rueda llévela a un especialista para
que la apriete al par indicado para los
espárragos de la rueda lo más pronto
posible.
Tuerca de los espárragos de la
ruedaRueda de acero y rueda de aleación
de aluminio:
900 - 1.100 kg.cm (65 - 80 lb.ft)

3
QUÉ HACER EN UNA EMERGENCIA
13
SI ES NECESARIO
REMOLCAR EL VEHÍCULOD080A01O-GYTEn caso de tener que remolcar el
vehículo, solicítelo a un taller Hyundai
o a un servicio comercial de grúas
para evitar que su vehículo sufra daños
al ser remolcado. Los profesionales
suelen estar informados acerca de las
regulaciones locales referentes al
remolcado. En todo caso, para no
poner en riesgo la integridad del
vehículo, se recomienda dar esta
información al conductor del vehículo
remolcador. Verifique que se use un
sistema de cadenas de seguridad y
que se cumpla toda la normativa
vigente.
Se recomienda remolcar el vehículo
con un equipamiento de elevación de
las ruedas o de plataforma plana
elevando todas las ruedas del suelo.
PRECAUCIÓN:
o ¡Si remolca el vehículo
incorrectamente, éste puede sufrir
desperfectos!
o Compruebe que la transmisión
se encuentre en punto muerto.
o Si el motor no arranca,
compruebe que la dirección esté
desbloqueada colocando la llave
en la posición "ACC".
!
D080B01O-GYTRemolcado del vehículo
D080B01MC
Puede remolcar el vehículo con un
remolque con elevación de las ruedas
(1 y 2) o de plataforma plana (3).1)
2)
3)
Plataforma rodante

3

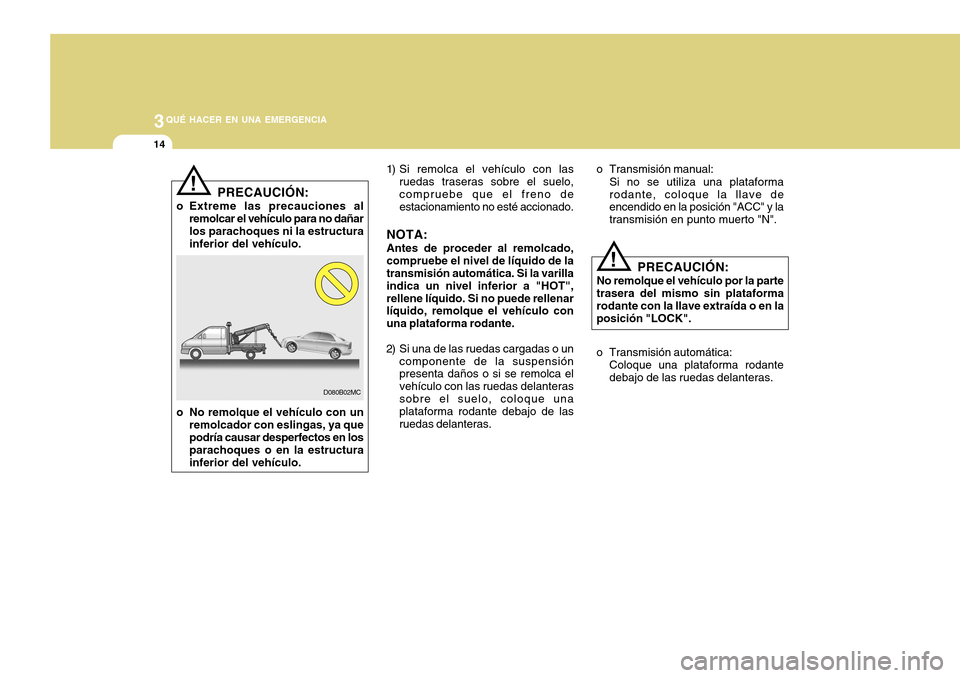

QUÉ HACER EN UNA EMERGENCIA
14
!
o Transmisión manual:
Si no se utiliza una plataforma
rodante, coloque la llave de
encendido en la posición "ACC" y la
transmisión en punto muerto "N".
PRECAUCIÓN:
No remolque el vehículo por la parte
trasera del mismo sin plataforma
rodante con la llave extraída o en la
posición "LOCK".
o Transmisión automática:
Coloque una plataforma rodante
debajo de las ruedas delanteras. 1) Si remolca el vehículo con las
ruedas traseras sobre el suelo,
compruebe que el freno de
estacionamiento no esté accionado.
NOTA:Antes de proceder al remolcado,
compruebe el nivel de líquido de la
transmisión automática. Si la varilla
indica un nivel inferior a "HOT",
rellene líquido. Si no puede rellenar
líquido, remolque el vehículo con
una plataforma rodante.
2) Si una de las ruedas cargadas o un
componente de la suspensión
presenta daños o si se remolca el
vehículo con las ruedas delanteras
sobre el suelo, coloque una
plataforma rodante debajo de las
ruedas delanteras.
!
D080B02MC
PRECAUCIÓN:
o Extreme las precauciones al
remolcar el vehículo para no dañar
los parachoques ni la estructura
inferior del vehículo.
o No remolque el vehículo con un
remolcador con eslingas, ya que
podría causar desperfectos en los
parachoques o en la estructura
inferior del vehículo.

3

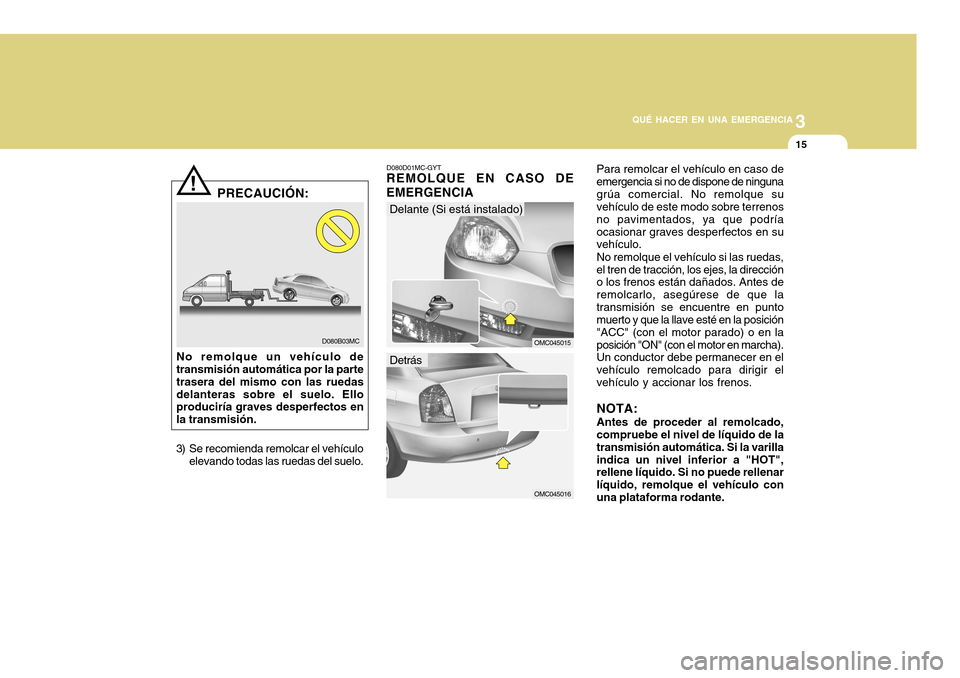

QUÉ HACER EN UNA EMERGENCIA
15
!
D080B03MC
PRECAUCIÓN:
No remolque un vehículo de
transmisión automática por la parte
trasera del mismo con las ruedas
delanteras sobre el suelo. Ello
produciría graves desperfectos en
la transmisión.
3) Se recomienda remolcar el vehículo
elevando todas las ruedas del suelo.
D080D01MC-GYTREMOLQUE EN CASO DE
EMERGENCIA
OMC045015OMC045016
Para remolcar el vehículo en caso de
emergencia si no de dispone de ninguna
grúa comercial. No remolque su
vehículo de este modo sobre terrenos
no pavimentados, ya que podría
ocasionar graves desperfectos en su
vehículo.
No remolque el vehículo si las ruedas,
el tren de tracción, los ejes, la dirección
o los frenos están dañados. Antes de
remolcarlo, asegúrese de que la
transmisión se encuentre en punto
muerto y que la llave esté en la posición
"ACC" (con el motor parado) o en la
posición "ON" (con el motor en marcha).
Un conductor debe permanecer en el
vehículo remolcado para dirigir el
vehículo y accionar los frenos.NOTA:Antes de proceder al remolcado,
compruebe el nivel de líquido de la
transmisión automática. Si la varilla
indica un nivel inferior a "HOT",
rellene líquido. Si no puede rellenar
líquido, remolque el vehículo con
una plataforma rodante.
DetrásDelante (Si está instalado)

3
QUÉ HACER EN UNA EMERGENCIA
16

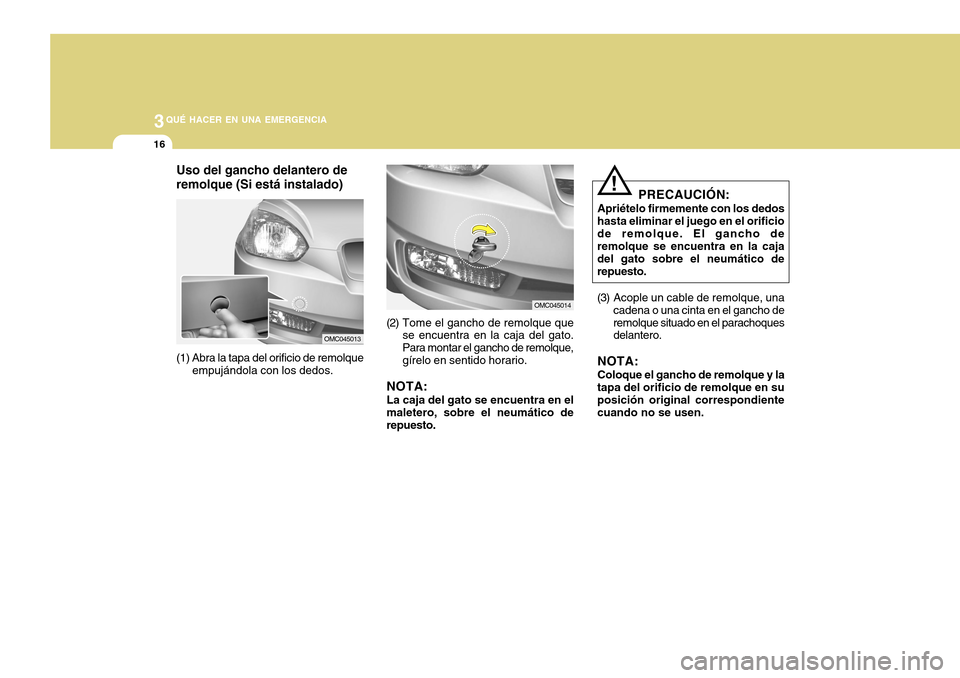

Uso del gancho delantero de
remolque (Si está instalado)
OMC045013
(1) Abra la tapa del orificio de remolque
empujándola con los dedos.
OMC045014
(2) Tome el gancho de remolque que
se encuentra en la caja del gato.
Para montar el gancho de remolque,
gírelo en sentido horario.NOTA:La caja del gato se encuentra en el
maletero, sobre el neumático de
repuesto.
!
PRECAUCIÓN:
Apriételo firmemente con los dedos
hasta eliminar el juego en el orificio
de remolque. El gancho de
remolque se encuentra en la caja
del gato sobre el neumático de
repuesto.
(3) Acople un cable de remolque, una
cadena o una cinta en el gancho de
remolque situado en el parachoques
delantero.NOTA:Coloque el gancho de remolque y la
tapa del orificio de remolque en su
posición original correspondiente
cuando no se usen.
