Hyundai Azera 2011 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2011, Model line: Azera, Model: Hyundai Azera 2011Pages: 322, PDF Size: 38.73 MB

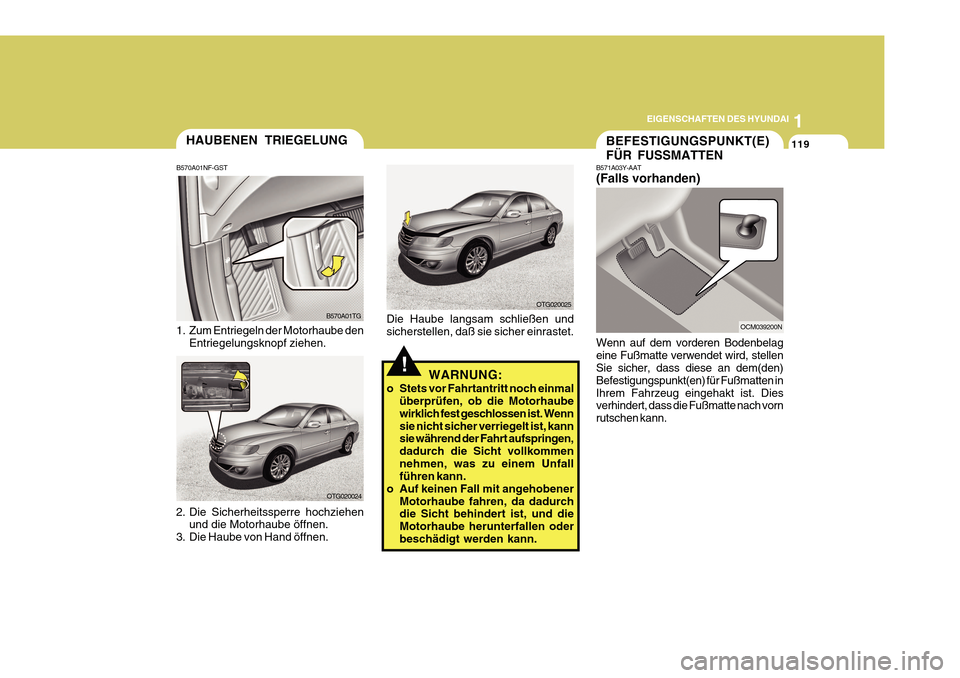

Page 131 of 322

1
EIGENSCHAFTEN DES HYUNDAI
119HAUBENEN TRIEGELUNG
B570A01NF-GST
1. Zum Entriegeln der Motorhaube den Entriegelungsknopf ziehen.
2. Die Sicherheitssperre hochziehen und die Motorhaube öffnen.
3. Die Haube von Hand öffnen.
OTG020024
B570A01TG
OTG020025
Die Haube langsam schließen und sicherstellen, daß sie sicher einrastet.
!WARNUNG:
o Stets vor Fahrtantritt noch einmal überprüfen, ob die Motorhaube wirklich fest geschlossen ist. Wennsie nicht sicher verriegelt ist, kann sie während der Fahrt aufspringen, dadurch die Sicht vollkommennehmen, was zu einem Unfall führen kann.
o Auf keinen Fall mit angehobener
Motorhaube fahren, da dadurchdie Sicht behindert ist, und die Motorhaube herunterfallen oderbeschädigt werden kann.
BEFESTIGUNGSPUNKT(E) FÜR FUSSMATTEN
B571A03Y-AAT (Falls vorhanden) Wenn auf dem vorderen Bodenbelag eine Fußmatte verwendet wird, stellen Sie sicher, dass diese an dem(den) Befestigungspunkt(en) für Fußmatten inIhrem Fahrzeug eingehakt ist. Dies verhindert, dass die Fußmatte nach vorn rutschen kann.
OCM039200N

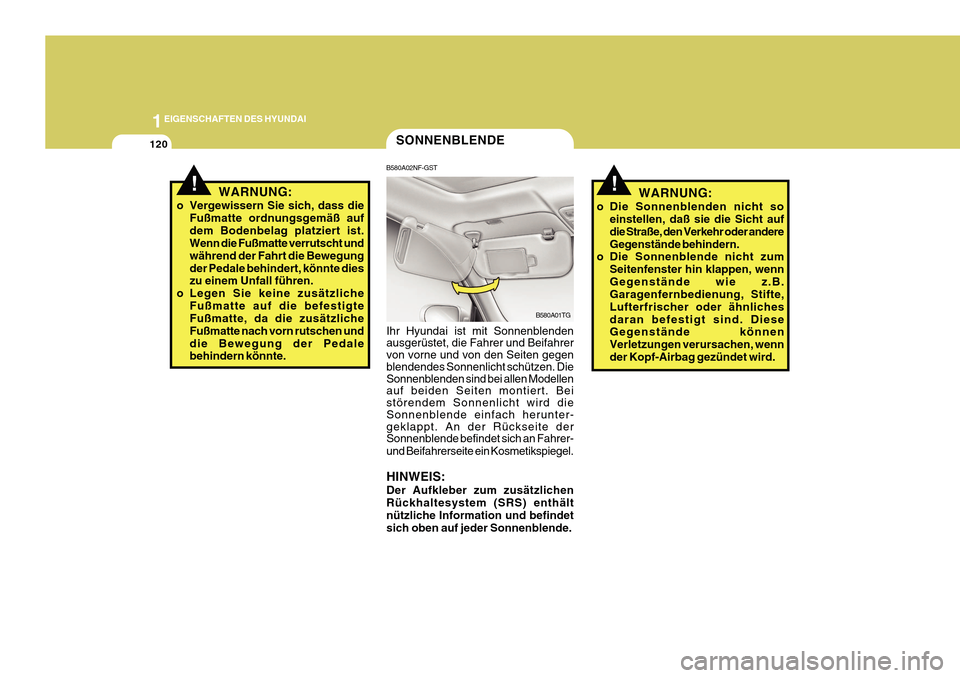

Page 132 of 322

1EIGENSCHAFTEN DES HYUNDAI
120
!WARNUNG:
o Die Sonnenblenden nicht so einstellen, daß sie die Sicht auf die Straße, den Verkehr oder andereGegenstände behindern.
o Die Sonnenblende nicht zum
Seitenfenster hin klappen, wennGegenstände wie z.B. Garagenfernbedienung, Stifte, Lufterfrischer oder ähnlichesdaran befestigt sind. Diese Gegenstände können Verletzungen verursachen, wennder Kopf-Airbag gezündet wird.
SONNENBLENDE
B580A02NF-GST
Ihr Hyundai ist mit Sonnenblenden ausgerüstet, die Fahrer und Beifahrer von vorne und von den Seiten gegen blendendes Sonnenlicht schützen. Die Sonnenblenden sind bei allen Modellen auf beiden Seiten montiert. Bei störendem Sonnenlicht wird die Sonnenblende einfach herunter- geklappt. An der Rückseite der Sonnenblende befindet sich an Fahrer- und Beifahrerseite ein Kosmetikspiegel. HINWEIS: Der Aufkleber zum zusätzlichen Rückhaltesystem (SRS) enthältnützliche Information und befindet sich oben auf jeder Sonnenblende.
B580A01TG
!WARNUNG:
o Vergewissern Sie sich, dass die Fußmatte ordnungsgemäß auf dem Bodenbelag platziert ist. Wenn die Fußmatte verrutscht und während der Fahrt die Bewegungder Pedale behindert, könnte dies zu einem Unfall führen.
o Legen Sie keine zusätzliche Fußmatte auf die befestigteFußmatte, da die zusätzliche Fußmatte nach vorn rutschen unddie Bewegung der Pedale behindern könnte.

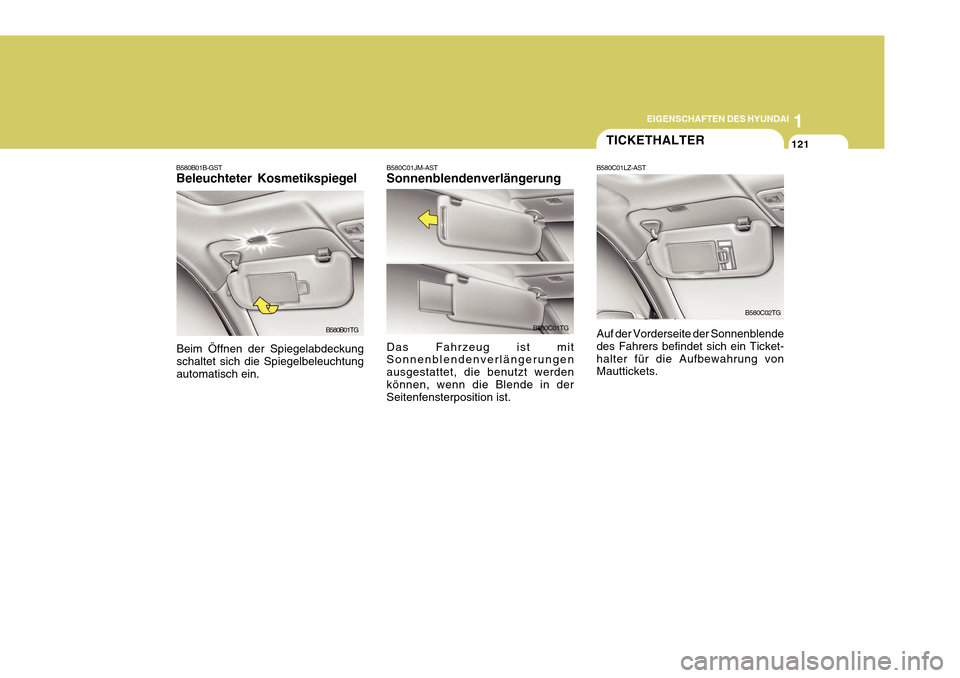

Page 133 of 322

1
EIGENSCHAFTEN DES HYUNDAI
121
B580C01JM-AST Sonnenblendenverlängerung Das Fahrzeug ist mit Sonnenblendenverlängerungen ausgestattet, die benutzt werdenkönnen, wenn die Blende in der Seitenfensterposition ist.
B580C01TG
Beim Öffnen der Spiegelabdeckung schaltet sich die Spiegelbeleuchtung automatisch ein.
B580B01B-GST Beleuchteter KosmetikspiegelB580B01TG
TICKETHALTER
B580C01LZ-AST Auf der Vorderseite der Sonnenblende des Fahrers befindet sich ein Ticket-halter für die Aufbewahrung von Mauttickets. B580C02TG

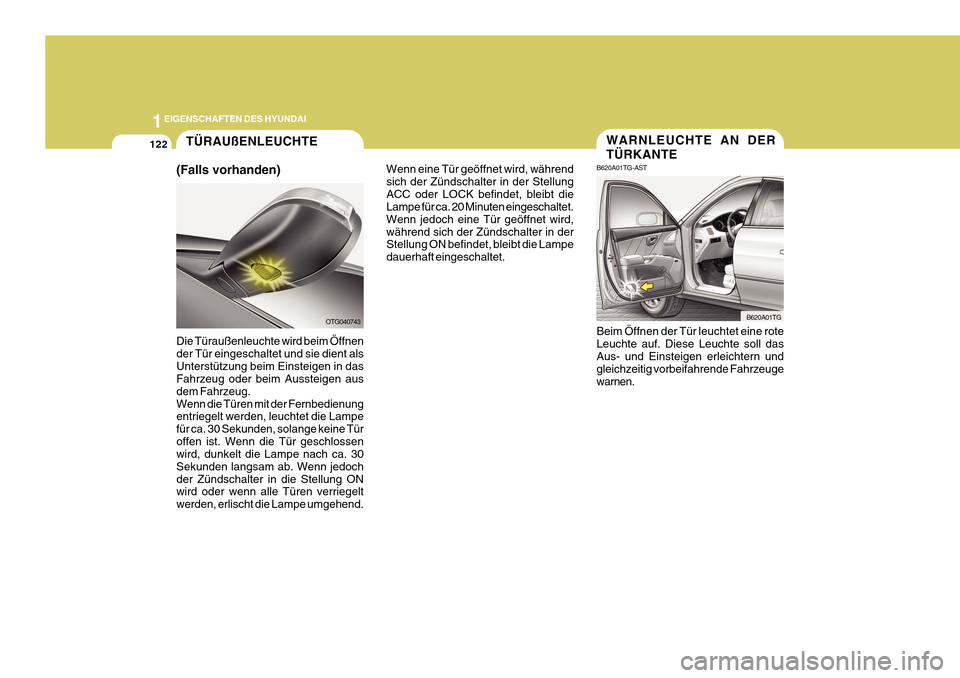

Page 134 of 322

1EIGENSCHAFTEN DES HYUNDAI
122WARNLEUCHTE AN DER TÜRKANTE
B620A01TG-AST Beim Öffnen der Tür leuchtet eine rote Leuchte auf. Diese Leuchte soll dasAus- und Einsteigen erleichtern und gleichzeitig vorbeifahrende Fahrzeuge warnen.
B620A01TG
Die Türaußenleuchte wird beim Öffnen der Tür eingeschaltet und sie dient alsUnterstützung beim Einsteigen in das Fahrzeug oder beim Aussteigen aus dem Fahrzeug.Wenn die Türen mit der Fernbedienung entriegelt werden, leuchtet die Lampe für ca. 30 Sekunden, solange keine Türoffen ist. Wenn die Tür geschlossen wird, dunkelt die Lampe nach ca. 30 Sekunden langsam ab. Wenn jedochder Zündschalter in die Stellung ON wird oder wenn alle Türen verriegelt werden, erlischt die Lampe umgehend.OTG040743
TÜRAUßENLEUCHTE
(Falls vorhanden) Wenn eine Tür geöffnet wird, während sich der Zündschalter in der StellungACC oder LOCK befindet, bleibt die Lampe für ca. 20 Minuten eingeschaltet. Wenn jedoch eine Tür geöffnet wird,während sich der Zündschalter in der Stellung ON befindet, bleibt die Lampe dauerhaft eingeschaltet.

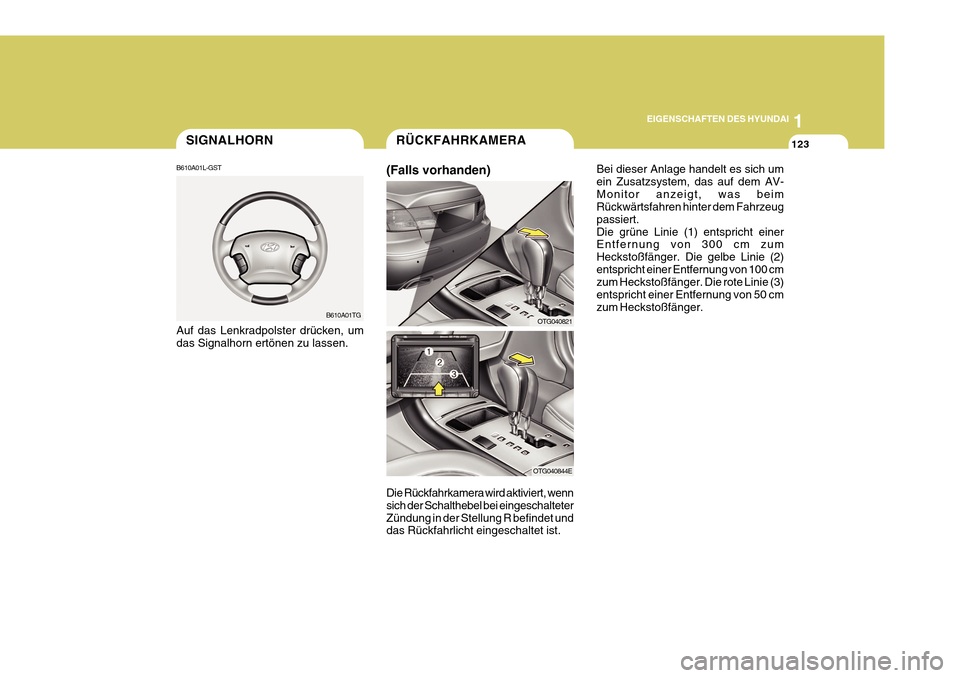

Page 135 of 322

1
EIGENSCHAFTEN DES HYUNDAI
123SIGNALHORN
B610A01L-GST Auf das Lenkradpolster drücken, um das Signalhorn ertönen zu lassen. B610A01TGRÜCKFAHRKAMERA
(Falls vorhanden) Die Rückfahrkamera wird aktiviert, wenn sich der Schalthebel bei eingeschalteterZündung in der Stellung R befindet und das Rückfahrlicht eingeschaltet ist.
OTG040821
OTG040844E Bei dieser Anlage handelt es sich um ein Zusatzsystem, das auf dem AV-Monitor anzeigt, was beim Rückwärtsfahren hinter dem Fahrzeug passiert.Die grüne Linie (1) entspricht einer Entfernung von 300 cm zum Heckstoßfänger. Die gelbe Linie (2)entspricht einer Entfernung von 100 cm zum Heckstoßfänger. Die rote Linie (3) entspricht einer Entfernung von 50 cmzum Heckstoßfänger.

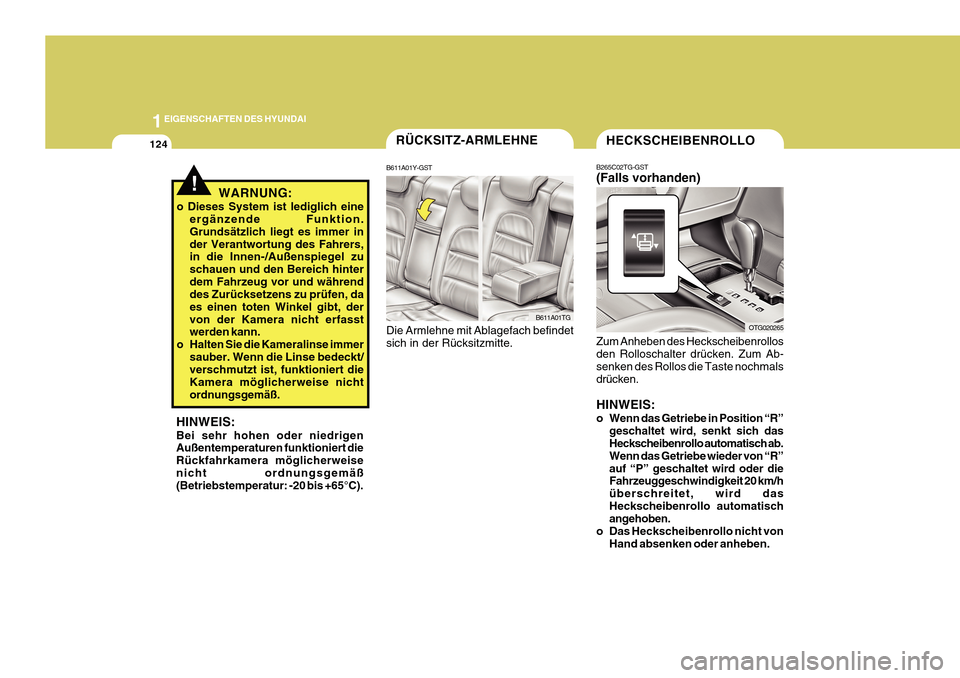

Page 136 of 322

1EIGENSCHAFTEN DES HYUNDAI
124HECKSCHEIBENROLLO
OTG020265
B265C02TG-GST (Falls vorhanden) Zum Anheben des Heckscheibenrollos den Rolloschalter drücken. Zum Ab- senken des Rollos die Taste nochmalsdrücken. HINWEIS:
o Wenn das Getriebe in Position “R”
geschaltet wird, senkt sich das Heckscheibenrollo automatisch ab. Wenn das Getriebe wieder von “R”auf “P” geschaltet wird oder die Fahrzeuggeschwindigkeit 20 km/h überschreitet, wird dasHeckscheibenrollo automatisch angehoben.
o Das Heckscheibenrollo nicht von
Hand absenken oder anheben.
B611A01Y-GSTRÜCKSITZ-ARMLEHNE
Die Armlehne mit Ablagefach befindet sich in der Rücksitzmitte.
B611A01TG
HINWEIS: Bei sehr hohen oder niedrigen Außentemperaturen funktioniert die Rückfahrkamera möglicherweisenicht ordnungsgemäß (Betriebstemperatur: -20 bis +65°C).
!WARNUNG:
o Dieses System ist lediglich eine ergänzende Funktion. Grundsätzlich liegt es immer inder Verantwortung des Fahrers, in die Innen-/Außenspiegel zu schauen und den Bereich hinterdem Fahrzeug vor und während des Zurücksetzens zu prüfen, da es einen toten Winkel gibt, dervon der Kamera nicht erfasst werden kann.
o Halten Sie die Kameralinse immer sauber. Wenn die Linse bedeckt/verschmutzt ist, funktioniert die Kamera möglicherweise nichtordnungsgemäß.

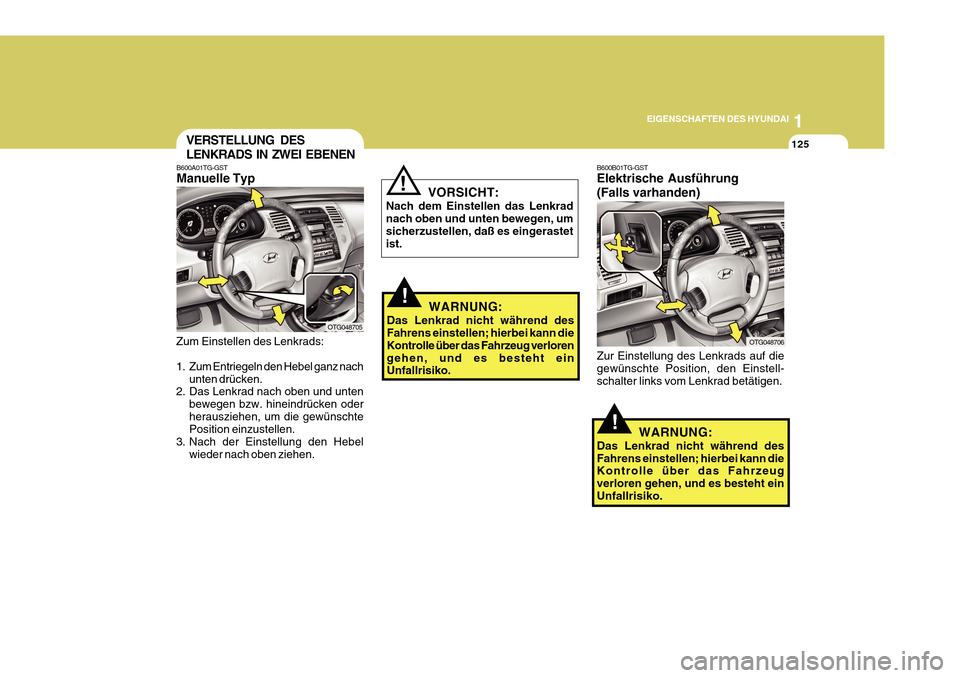

Page 137 of 322

1
EIGENSCHAFTEN DES HYUNDAI
125VERSTELLUNG DES LENKRADS IN ZWEI EBENEN
B600A01TG-GST Manuelle Typ
Zum Einstellen des Lenkrads:
1. Zum Entriegeln den Hebel ganz nach unten drücken.
2. Das Lenkrad nach oben und unten
bewegen bzw. hineindrücken oder herausziehen, um die gewünschte Position einzustellen.
3. Nach der Einstellung den Hebel
wieder nach oben ziehen.
OTG048705
!WARNUNG:
Das Lenkrad nicht während des Fahrens einstellen; hierbei kann die Kontrolle über das Fahrzeug verloren gehen, und es besteht ein Unfallrisiko.
!
B600B01TG-GST Elektrische Ausführung (Falls varhanden) Zur Einstellung des Lenkrads auf die gewünschte Position, den Einstell- schalter links vom Lenkrad betätigen.
WARNUNG:
Das Lenkrad nicht während desFahrens einstellen; hierbei kann die Kontrolle über das Fahrzeug verloren gehen, und es besteht einUnfallrisiko.
OTG048706
! VORSICHT:
Nach dem Einstellen das Lenkrad nach oben und unten bewegen, um sicherzustellen, daß es eingerastet ist.
Page 138 of 322

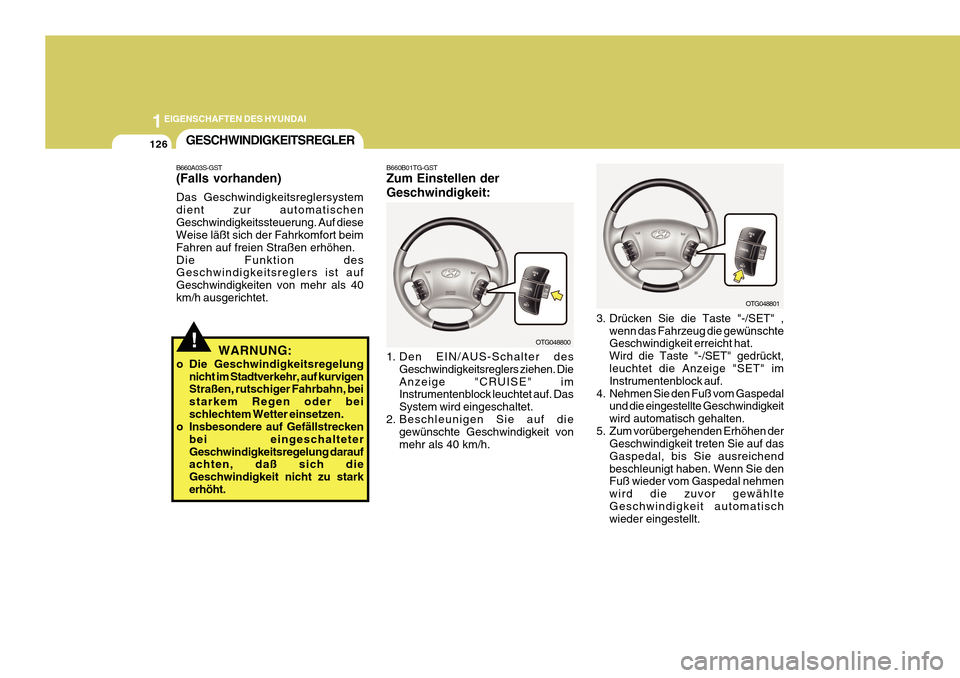

1EIGENSCHAFTEN DES HYUNDAI
126
3. Drücken Sie die Taste "-/SET" ,wenn das Fahrzeug die gewünschte Geschwindigkeit erreicht hat. Wird die Taste "-/SET" gedrückt, leuchtet die Anzeige "SET" im Instrumentenblock auf.
4. Nehmen Sie den Fuß vom Gaspedal und die eingestellte Geschwindigkeitwird automatisch gehalten.
5. Zum vorübergehenden Erhöhen der Geschwindigkeit treten Sie auf dasGaspedal, bis Sie ausreichendbeschleunigt haben. Wenn Sie den Fuß wieder vom Gaspedal nehmen wird die zuvor gewählteGeschwindigkeit automatisch wieder eingestellt.
OTG048801
B660B01TG-GST Zum Einstellen der Geschwindigkeit:
1. Den EIN/AUS-Schalter des
Geschwindigkeitsreglers ziehen. Die Anzeige "CRUISE" im Instrumentenblock leuchtet auf. Das System wird eingeschaltet.
2. Beschleunigen Sie auf die gewünschte Geschwindigkeit vonmehr als 40 km/h. OTG048800
GESCHWINDIGKEITSREGLER
B660A03S-GST (Falls vorhanden) Das Geschwindigkeitsreglersystem dient zur automatischenGeschwindigkeitssteuerung. Auf diese Weise läßt sich der Fahrkomfort beim Fahren auf freien Straßen erhöhen.Die Funktion des Geschwindigkeitsreglers ist auf Geschwindigkeiten von mehr als 40km/h ausgerichtet.
!WARNUNG:
o Die Geschwindigkeitsregelung nicht im Stadtverkehr, auf kurvigen Straßen, rutschiger Fahrbahn, bei starkem Regen oder beischlechtem Wetter einsetzen.
o Insbesondere auf Gefällstrecken
bei eingeschalteterGeschwindigkeitsregelung darauf achten, daß sich die Geschwindigkeit nicht zu starkerhöht.

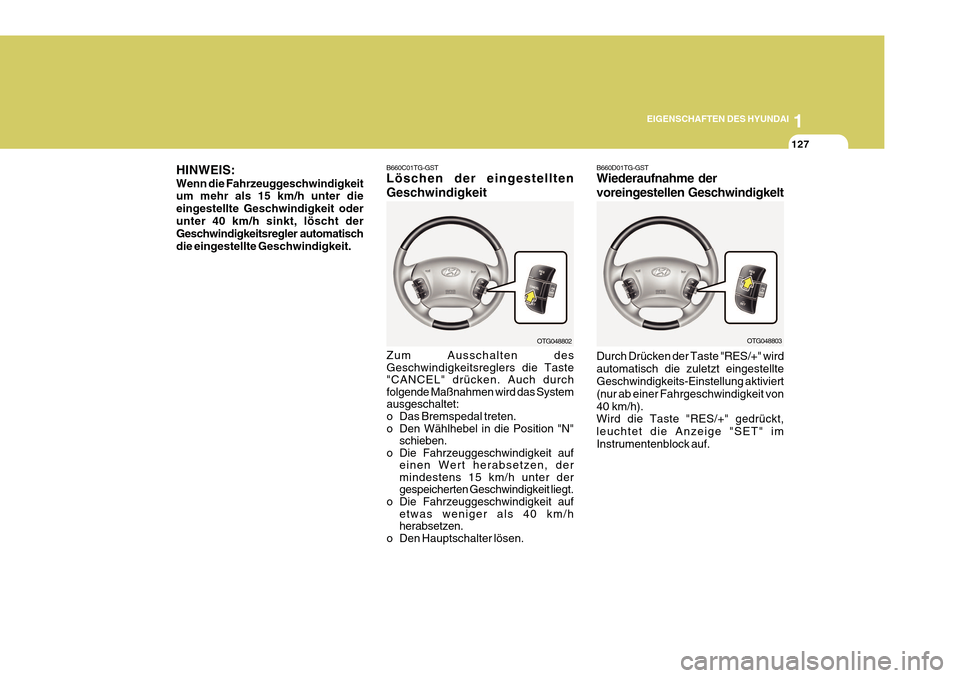

Page 139 of 322

1
EIGENSCHAFTEN DES HYUNDAI
127
HINWEIS: Wenn die Fahrzeuggeschwindigkeit um mehr als 15 km/h unter die eingestellte Geschwindigkeit oderunter 40 km/h sinkt, löscht der Geschwindigkeitsregler automatisch die eingestellte Geschwindigkeit.
Zum Ausschalten des Geschwindigkeitsreglers die Taste"CANCEL" drücken. Auch durchfolgende Maßnahmen wird das Systemausgeschaltet:
o Das Bremspedal treten.
o Den Wählhebel in die Position "N"schieben.
o Die Fahrzeuggeschwindigkeit auf einen Wert herabsetzen, der mindestens 15 km/h unter dergespeicherten Geschwindigkeit liegt.
o Die Fahrzeuggeschwindigkeit auf etwas weniger als 40 km/hherabsetzen.
o Den Hauptschalter lösen.
B660C01TG-GST Löschen der eingestellten Geschwindigkeit
B660D01TG-GST Wiederaufnahme der voreingestellen Geschwindigkelt Durch Drücken der Taste "RES/+" wird automatisch die zuletzt eingestellte Geschwindigkeits-Einstellung aktiviert (nur ab einer Fahrgeschwindigkeit von40 km/h). Wird die Taste "RES/+" gedrückt, leuchtet die Anzeige "SET" imInstrumentenblock auf.
OTG048802OTG048803

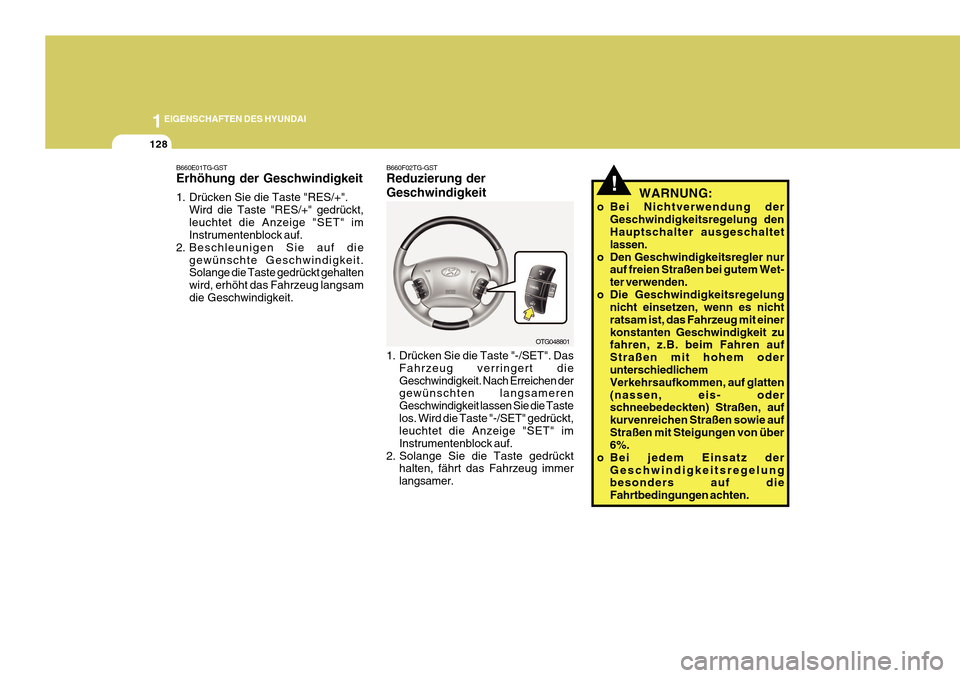

Page 140 of 322

1EIGENSCHAFTEN DES HYUNDAI
128
!WARNUNG:
o Bei Nichtverwendung der Geschwindigkeitsregelung den Hauptschalter ausgeschaltet lassen.
o Den Geschwindigkeitsregler nur auf freien Straßen bei gutem Wet-ter verwenden.
o Die Geschwindigkeitsregelung nicht einsetzen, wenn es nichtratsam ist, das Fahrzeug mit einerkonstanten Geschwindigkeit zu fahren, z.B. beim Fahren auf Straßen mit hohem oder unterschiedlichem Verkehrsaufkommen, auf glatten(nassen, eis- oder schneebedeckten) Straßen, auf kurvenreichen Straßen sowie aufStraßen mit Steigungen von über 6%.
o Bei jedem Einsatz der Geschwindigkeitsregelungbesonders auf die Fahrtbedingungen achten.
B660F02TG-GST Reduzierung der Geschwindigkeit
1. Drücken Sie die Taste "-/SET". Das
Fahrzeug verringert die Geschwindigkeit. Nach Erreichen der gewünschten langsameren Geschwindigkeit lassen Sie die Tastelos. Wird die Taste "-/SET" gedrückt, leuchtet die Anzeige "SET" im Instrumentenblock auf.
2. Solange Sie die Taste gedrückt halten, fährt das Fahrzeug immerlangsamer.
OTG048801
B660E01TG-GST Erhöhung der Geschwindigkeit
1. Drücken Sie die Taste "RES/+".
Wird die Taste "RES/+" gedrückt, leuchtet die Anzeige "SET" im Instrumentenblock auf.
2. Beschleunigen Sie auf die gewünschte Geschwindigkeit.Solange die Taste gedrückt gehalten wird, erhöht das Fahrzeug langsamdie Geschwindigkeit.
