Hyundai Genesis 2015 Manual del propietario (in Spanish)

6-26
Actuación en caso de emergencia

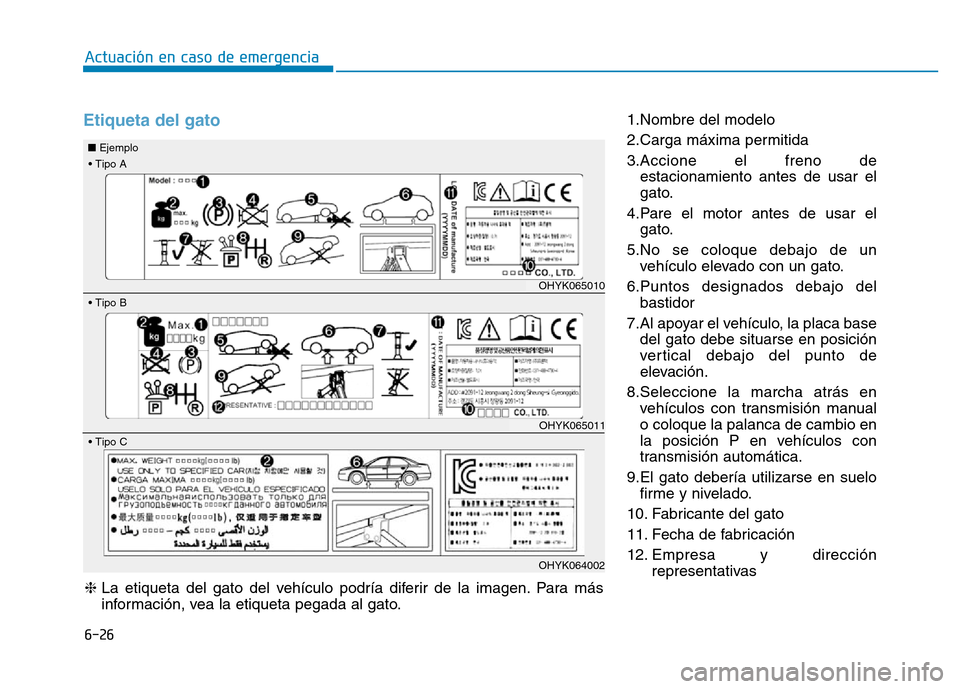

Etiqueta del gato 1.Nombre del modelo
2.Carga máxima permitida
3.Accione el freno deestacionamiento antes de usar el
gato.
4.Pare el motor antes de usar el gato.
5.No se coloque debajo de un vehículo elevado con un gato.
6.Puntos designados debajo del bastidor
7.Al apoyar el vehículo, la placa base del gato debe situarse en posición
vertical debajo del punto de
elevación.
8.Seleccione la marcha atrás en vehículos con transmisión manual
o coloque la palanca de cambio en
la posición P en vehículos con
transmisión automática.
9.El gato debería utilizarse en suelo firme y nivelado.
10. Fabricante del gato
11. Fecha de fabricación
12. Empresa y dirección representativas
OHYK065010
• Tipo A
■Ejemplo
• Tipo B
OHYK064002
• Tipo C
❈ La etiqueta del gato del vehículo podría diferir de la imagen. Para más
información, vea la etiqueta pegada al gato.
OHYK065011

6-27
Actuación en caso de emergencia
6
JACKDOC14S

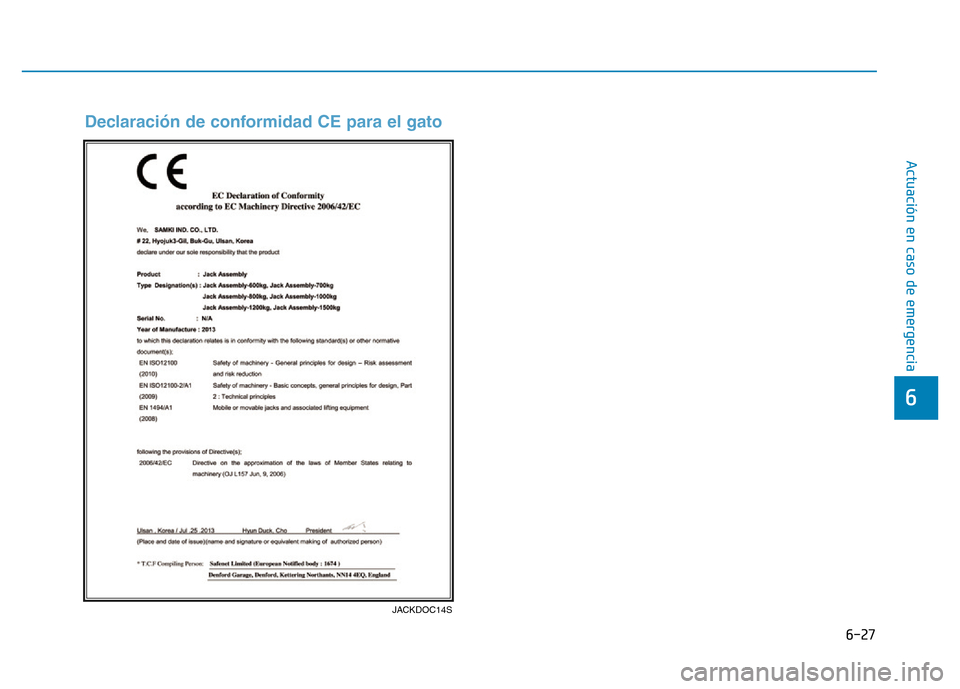

Declaración de conformidad CE para el gato

6-28
Actuación en caso de emergencia

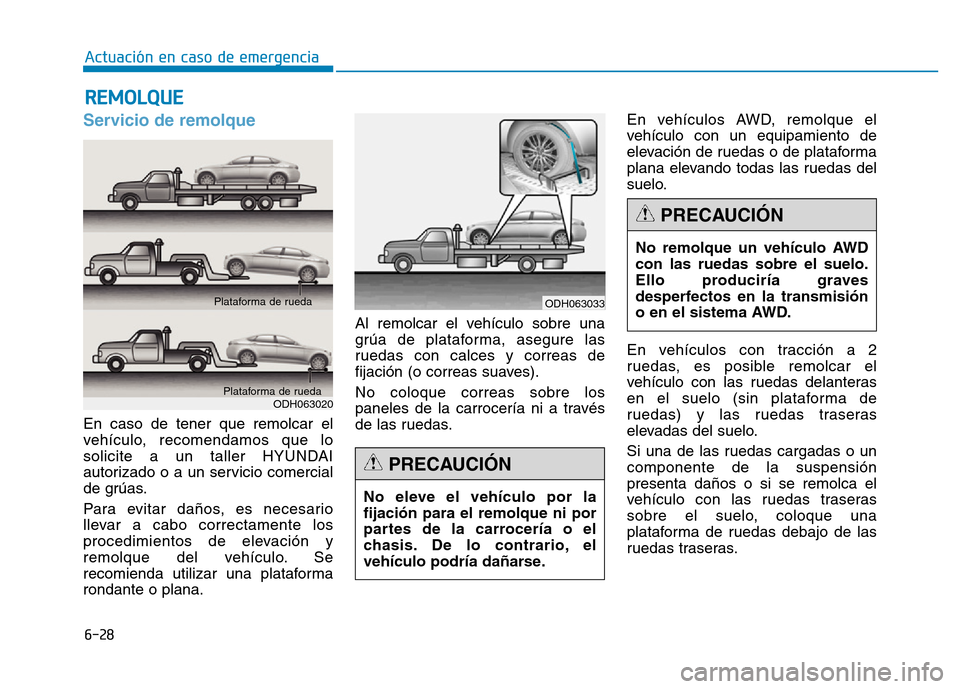

Servicio de remolque
En caso de tener que remolcar el
vehículo, recomendamos que lo
solicite a un taller HYUNDAI
autorizado o a un servicio comercial
de grúas.
Para evitar daños, es necesario
llevar a cabo correctamente los
procedimientos de elevación y
remolque del vehículo. Se
recomienda utilizar una plataforma
rondante o plana.Al remolcar el vehículo sobre una
grúa de plataforma, asegure las
ruedas con calces y correas de
fijación (o correas suaves).
No coloque correas sobre los
paneles de la carrocería ni a través
de las ruedas.En vehículos AWD, remolque el
vehículo con un equipamiento de
elevación de ruedas o de plataforma
plana elevando todas las ruedas del
suelo.
En vehículos con tracción a 2
ruedas, es posible remolcar el
vehículo con las ruedas delanteras
en el suelo (sin plataforma de
ruedas) y las ruedas traseras
elevadas del suelo.
Si una de las ruedas cargadas o un
componente de la suspensión
presenta daños o si se remolca el
vehículo con las ruedas traseras
sobre el suelo, coloque una
plataforma de ruedas debajo de las
ruedas traseras.
REMOLQUE
ODH063020
Plataforma de rueda
Plataforma de rueda
No eleve el vehículo por la
fijación para el remolque ni por
partes de la carrocería o el
chasis. De lo contrario, el
vehículo podría dañarse.
PRECAUCIÓN
No remolque un vehículo AWD
con las ruedas sobre el suelo.
Ello produciría graves
desperfectos en la transmisión
o en el sistema AWD.
PRECAUCIÓN
ODH063033

6-29
Actuación en caso de emergencia
6

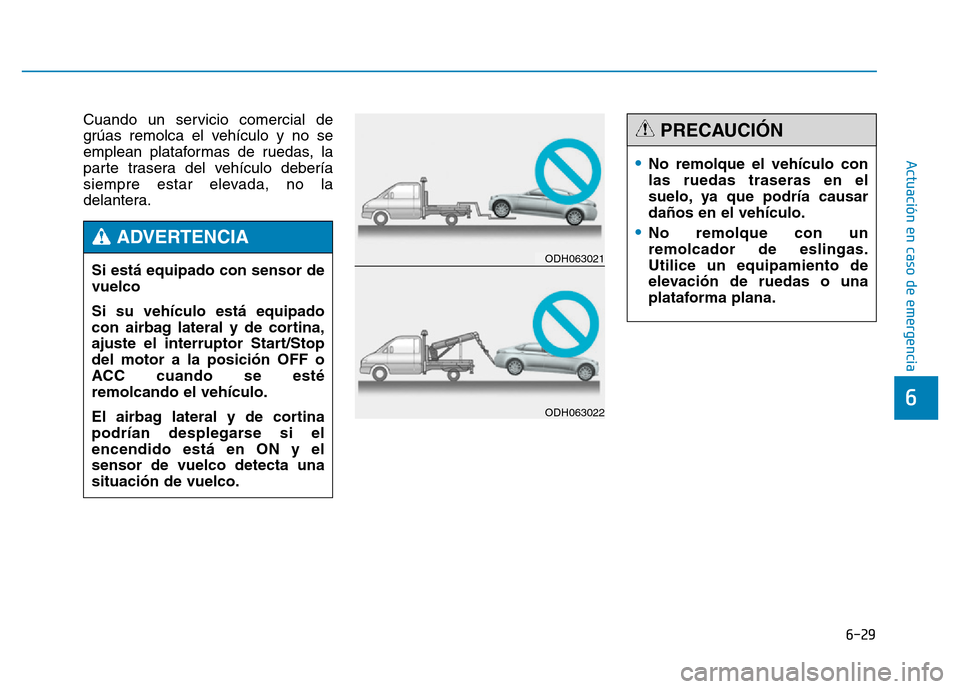

Cuando un servicio comercial de
grúas remolca el vehículo y no se
emplean plataformas de ruedas, la
parte trasera del vehículo debería
siempre estar elevada, no la
delantera.
•No remolque el vehículo con
las ruedas traseras en el
suelo, ya que podría causar
daños en el vehículo.
•No remolque con un
remolcador de eslingas.
Utilice un equipamiento de
elevación de ruedas o una
plataforma plana.
PRECAUCIÓN
ODH063021
ODH063022
Si está equipado con sensor de
vuelco
Si su vehículo está equipado
con airbag lateral y de cortina,
ajuste el interruptor Start/Stop
del motor a la posición OFF o
ACC cuando se esté
remolcando el vehículo.
El airbag lateral y de cortina
podrían desplegarse si el
encendido está en ON y el
sensor de vuelco detecta una
situación de vuelco.
ADVERTENCIA

6-30
Actuación en caso de emergencia

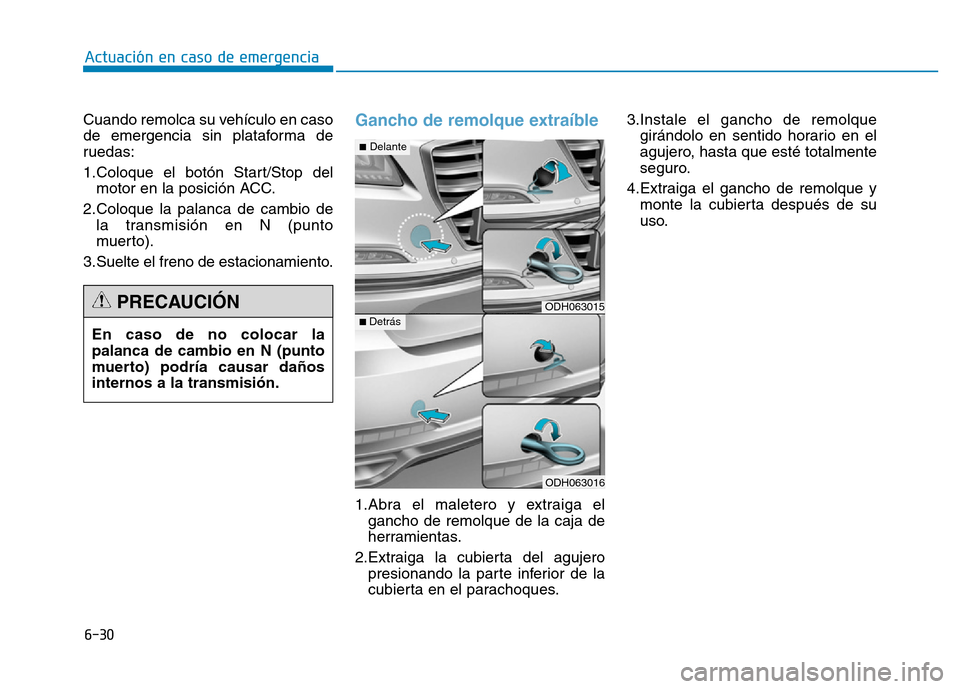

Cuando remolca su vehículo en caso
de emergencia sin plataforma de
ruedas:
1.Coloque el botón Start/Stop del motor en la posición ACC.
2.Coloque la palanca de cambio de la transmisión en N (punto
muerto).
3.Suelte el freno de estacionamiento.
Gancho de remolque extraíble
1.Abra el maletero y extraiga el gancho de remolque de la caja de
herramientas.
2.Extraiga la cubierta del agujero presionando la parte inferior de la
cubierta en el parachoques. 3.Instale el gancho de remolque
girándolo en sentido horario en el
agujero, hasta que esté totalmente
seguro.
4.Extraiga el gancho de remolque y monte la cubierta después de su
uso.
ODH063015
ODH063016
■Delante
■ DetrásEn caso de no colocar la
palanca de cambio en N (punto
muerto) podría causar daños
internos a la transmisión.
PRECAUCIÓN

6-31
Actuación en caso de emergencia
6

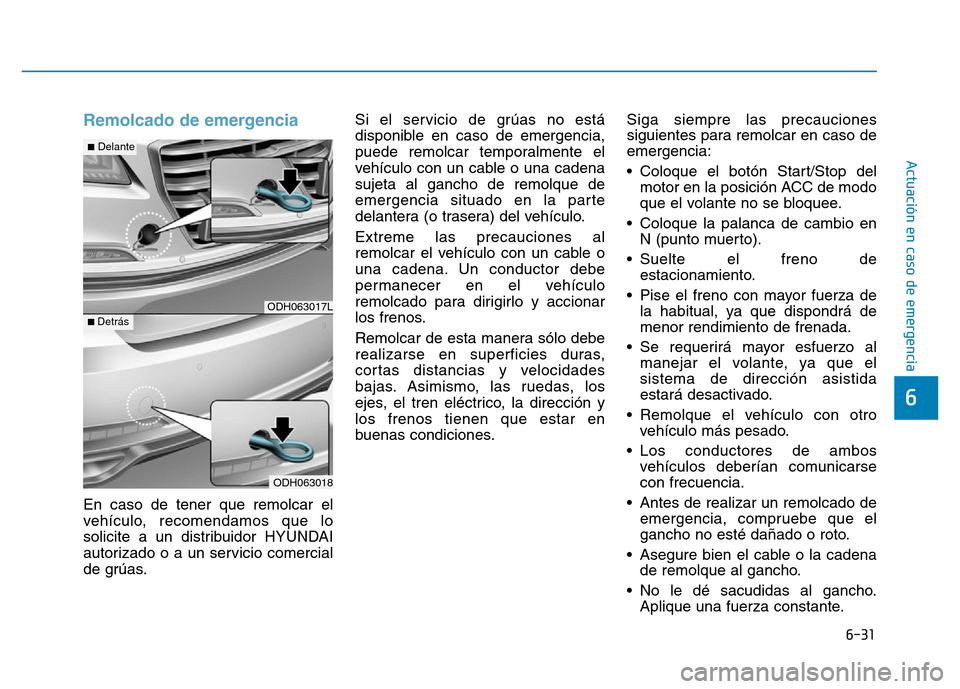

Remolcado de emergencia
En caso de tener que remolcar el
vehículo, recomendamos que lo
solicite a un distribuidor HYUNDAI
autorizado o a un servicio comercial
de grúas.Si el servicio de grúas no está
disponible en caso de emergencia,
puede remolcar temporalmente el
vehículo con un cable o una cadena
sujeta al gancho de remolque de
emergencia situado en la parte
delantera (o trasera) del vehículo.
Extreme las precauciones al
remolcar el vehículo con un cable o
una cadena. Un conductor debe
permanecer en el vehículo
remolcado para dirigirlo y accionar
los frenos.
Remolcar de esta manera sólo debe
realizarse en superficies duras,
cortas distancias y velocidades
bajas. Asimismo, las ruedas, los
ejes, el tren eléctrico, la dirección y
los frenos tienen que estar en
buenas condiciones.
Siga siempre las precauciones
siguientes para remolcar en caso de
emergencia:
• Coloque el botón Start/Stop del
motor en la posición ACC de modo
que el volante no se bloquee.
• Coloque la palanca de cambio en N (punto muerto).
• Suelte el freno de estacionamiento.
• Pise el freno con mayor fuerza de la habitual, ya que dispondrá de
menor rendimiento de frenada.
• Se requerirá mayor esfuerzo al manejar el volante, ya que el
sistema de dirección asistida
estará desactivado.
• Remolque el vehículo con otro vehículo más pesado.
• Los conductores de ambos vehículos deberían comunicarse
con frecuencia.
• Antes de realizar un remolcado de emergencia, compruebe que el
gancho no esté dañado o roto.
• Asegure bien el cable o la cadena de remolque al gancho.
• No le dé sacudidas al gancho. Aplique una fuerza constante.
ODH063017L
ODH063018
■Delante
■ Detrás

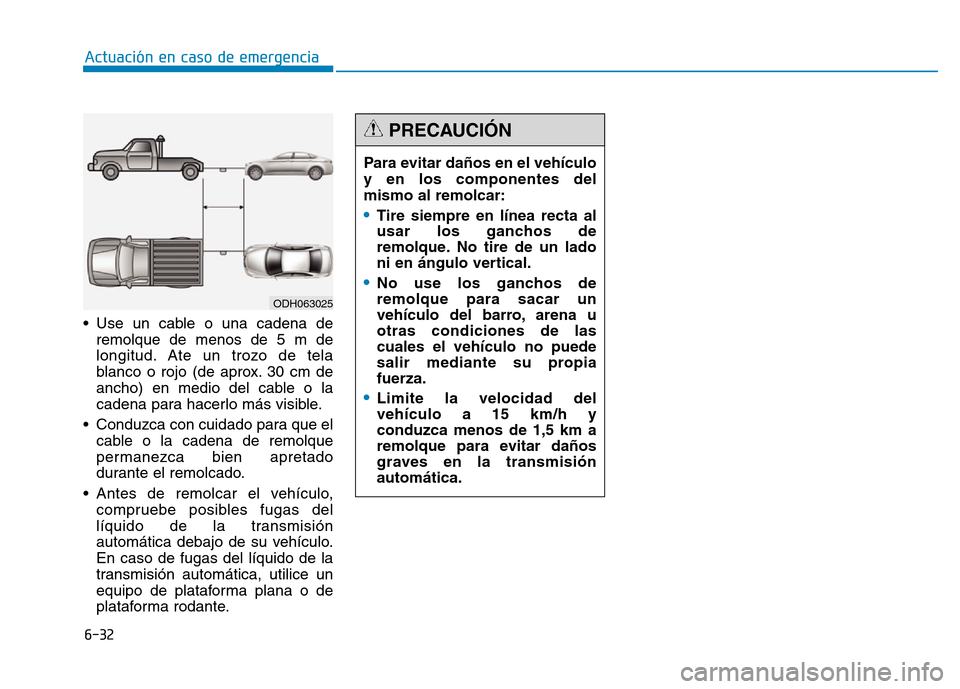

• Use un cable o una cadena deremolque de menos de 5 m de
longitud. Ate un trozo de tela
blanco o rojo (de aprox. 30 cm de
ancho) en medio del cable o la
cadena para hacerlo más visible.
• Conduzca con cuidado para que el cable o la cadena de remolque
permanezca bien apretado
durante el remolcado.
• Antes de remolcar el vehículo, compruebe posibles fugas del
líquido de la transmisión
automática debajo de su vehículo.
En caso de fugas del líquido de la
transmisión automática, utilice un
equipo de plataforma plana o de
plataforma rodante. Para evitar daños en el vehículo
y en los componentes del
mismo al remolcar:
•Tire siempre en línea recta al
usar los ganchos de
remolque. No tire de un lado
ni en ángulo vertical.
•No use los ganchos de
remolque para sacar un
vehículo del barro, arena u
otras condiciones de las
cuales el vehículo no puede
salir mediante su propia
fuerza.
•Limite la velocidad del
vehículo a 15 km/h y
conduzca menos de 1,5 km a
remolque para evitar daños
graves en la transmisión
automática.
PRECAUCIÓN
ODH063025
Actuación en caso de emergencia
6-32

7

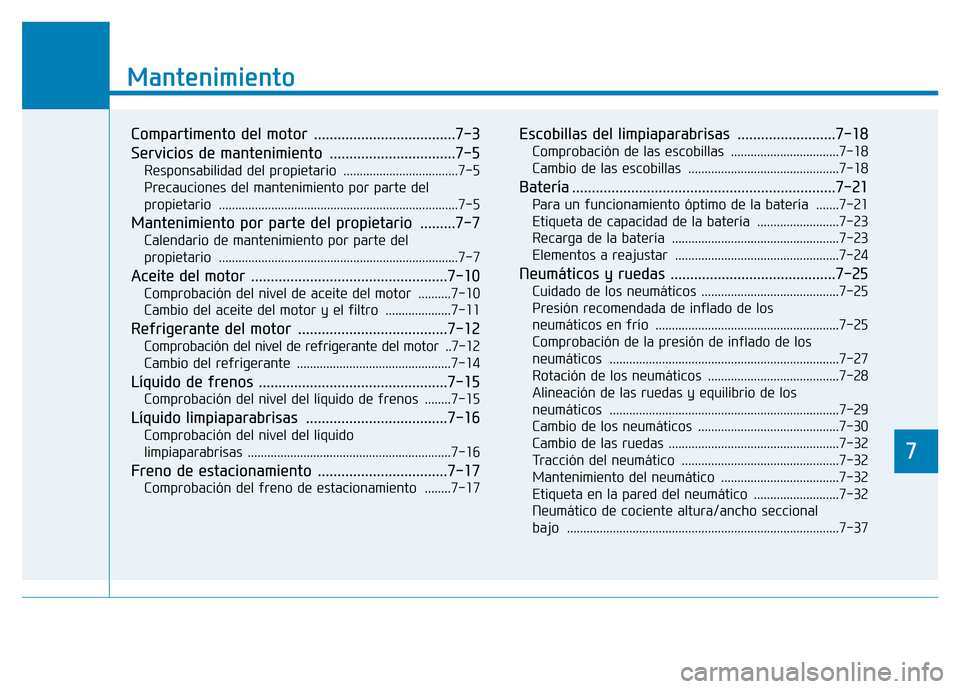

Mantenimiento
7
Mantenimiento
Compartimento del motor ....................................7-3
Servicios de mantenimiento ................................7-5
Responsabilidad del propietario ...................................7-5
Precauciones del mantenimiento por parte del
propietario ...................................................................\
......7-5
Mantenimiento por parte del propietario .........7-7
Calendario de mantenimiento por parte del
propietario ...................................................................\
......7-7
Aceite del motor ..................................................7-10
Comprobación del nivel de aceite del motor ..........7-10
Cambio del aceite del motor y el filtro ....................7-11
Refrigerante del motor ......................................7-12
Comprobación del nivel de refrigerante del motor ..7-12
Cambio del refrigerante ...............................................7-14
Líquido de frenos ................................................7-15
Comprobación del nivel del líquido de frenos ........7-15
Líquido limpiaparabrisas ....................................7-16
Comprobación del nivel del líquido
limpiaparabrisas ..............................................................7-1\
6
Freno de estacionamiento .................................7-17
Comprobación del freno de estacionamiento ........7-17
Escobillas del limpiaparabrisas .........................7-18
Comprobación de las escobillas .................................7-18
Cambio de las escobillas ..............................................7-18
Batería ...................................................................7-21
Para un funcionamiento óptimo de la batería .......7-21
Etiqueta de capacidad de la batería .........................7-23
Recarga de la batería ...................................................7-23
Elementos a reajustar ..................................................7-24
Neumáticos y ruedas ..........................................7-25
Cuidado de los neumáticos ..........................................7-25
Presión recomendada de inflado de los
neumáticos en frío ........................................................7-25
Comprobación de la presión de inflado de los
neumáticos ..........................................................\
............7-27
Rotación de los neumáticos ........................................7-28
Alineación de las ruedas y equilibrio de los
neumáticos ..........................................................\
............7-29
Cambio de los neumáticos ...........................................7-30
Cambio de las ruedas ....................................................7-32
Tracción del neumático ................................................7-32
Mantenimiento del neumático ....................................7-32
Etiqueta en la pared del neumático ..........................7-32
Neumático de cociente altura/ancho seccional
bajo ...................................................................\
................7-37
7

7

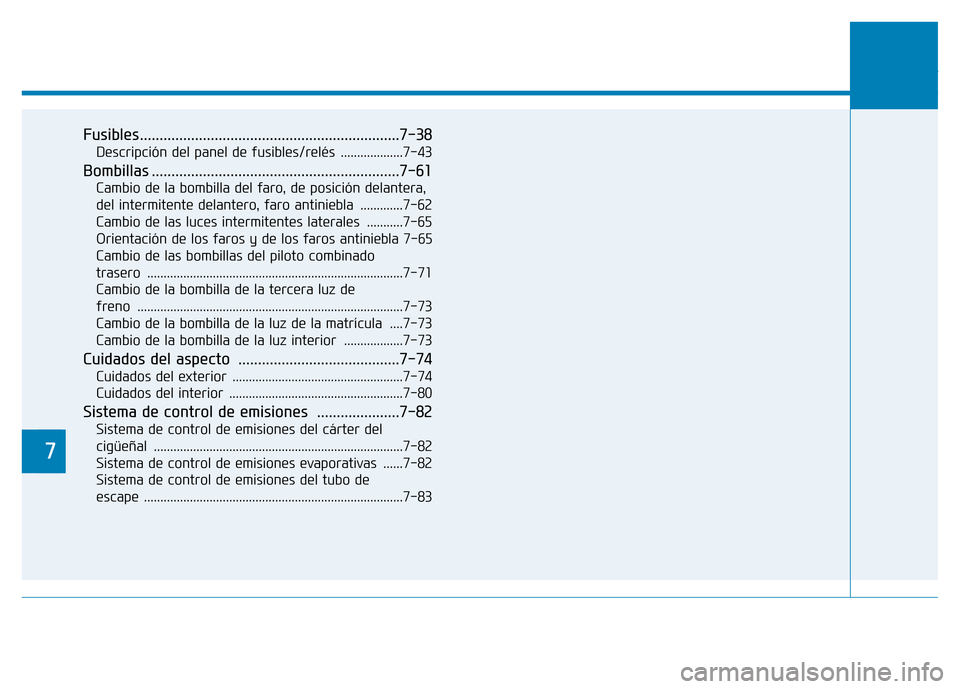

Fusibles..................................................................7-38
Descripción del panel de fusibles/relés ...................7-43
Bombillas ...............................................................7-61
Cambio de la bombilla del faro, de posición delantera,
del intermitente delantero, faro antiniebla .............7-62
Cambio de las luces intermitentes laterales ...........7-65
Orientación de los faros y de los faros antiniebla 7-65
Cambio de las bombillas del piloto combinado
trasero ......................................................................\
........7-71
Cambio de la bombilla de la tercera luz de
freno ....................................................................\
.............7-73
Cambio de la bombilla de la luz de la matrícula ....7-73
Cambio de la bombilla de la luz interior ..................7-73
Cuidados del aspecto .........................................7-74
Cuidados del exterior ....................................................7-74
Cuidados del interior .....................................................7-80
Sistema de control de emisiones .....................7-82
Sistema de control de emisiones del cárter del
cigüeñal .........................................................\
...................7-82
Sistema de control de emisiones evaporativas ......7-82
Sistema de control de emisiones del tubo de
escape .....................................................................\
..........7-83

7-3
7
Mantenimiento
COMPARTIMENTO DEL MOTOR
1. Depósito de refrigerante del motor
2. Tapón del radiador
3. Depósito del líquido de frenos
4. Purificador de aire
5. Varilla de aceite del motor
6. Tapón de llenado de aceite del motor
7. Depósito del líquido limpiaparabrisas
8. Caja de fusibles
9. Terminal de puente
ODH013005
■Motor gasolina (Lambda 3,0 / 3,3 / 3,8) El compartimento del motor actual del vehículo podría diferir de la imagen.
