Hyundai H-1 (Grand Starex) 2011 Manual do proprietário (in Portuguese)

Sistemas e equipamentos do veículo
58
4

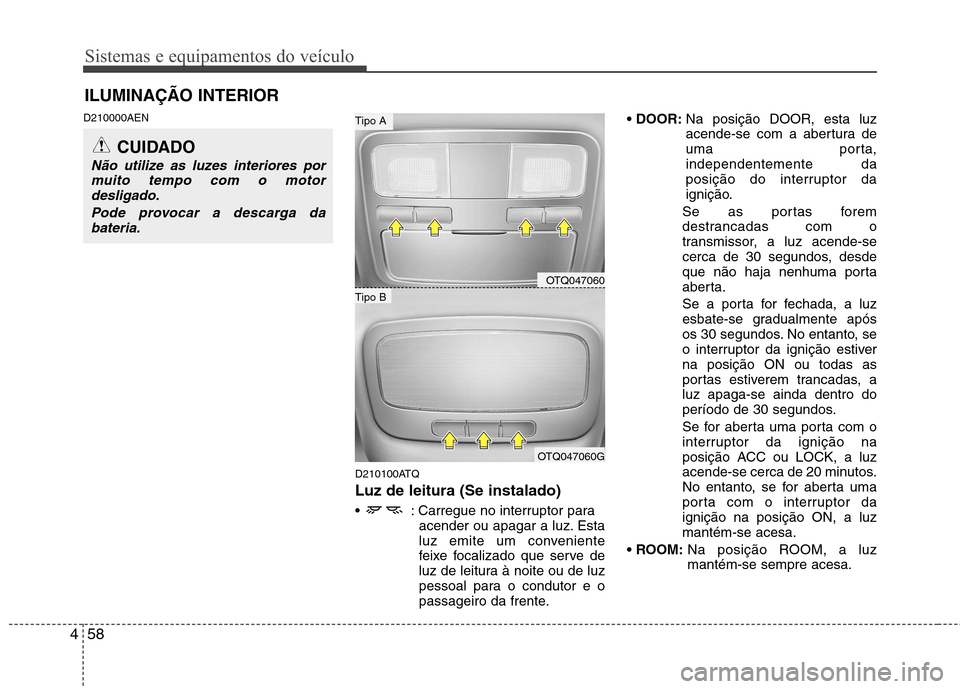

ILUMINAÇÃO INTERIOR
D210000AEN
D210100ATQ Luz de leitura (Se instalado)
: Carregue no interruptor paraacender ou apagar a luz. Esta
luz emite um conveniente
feixe focalizado que serve de
luz de leitura à noite ou de luz
pessoal para o condutor e o
passageiro da frente.
Na posição DOOR, esta luz
acende-se com a abertura de
uma porta,independentemente da
posição do interruptor da
ignição.
Se as portas forem
destrancadas com o
transmissor, a luz acende-se
cerca de 30 segundos, desde
que não haja nenhuma porta
aberta.
Se a porta for fechada, a luz
esbate-se gradualmente após
os 30 segundos. No entanto, se
o interruptor da ignição estiverna posição ON ou todas as
portas estiverem trancadas, aluz apaga-se ainda dentro do
período de 30 segundos.
Se for aberta uma porta com o
interruptor da ignição na
posição ACC ou LOCK, a luz
acende-se cerca de 20 minutos.
No entanto, se for aberta uma
porta com o interruptor daignição na posição ON, a luzmantém-se acesa.
Na posição ROOM, a luzmantém-se sempre acesa.
CUIDADO
Não utilize as luzes interiores por
muito tempo com o motor desligado.
Pode provocar a descarga dabateria.
OTQ047060
OTQ047060G
Tipo B
Tipo A

459
Sistemas e equipamentos do veículo

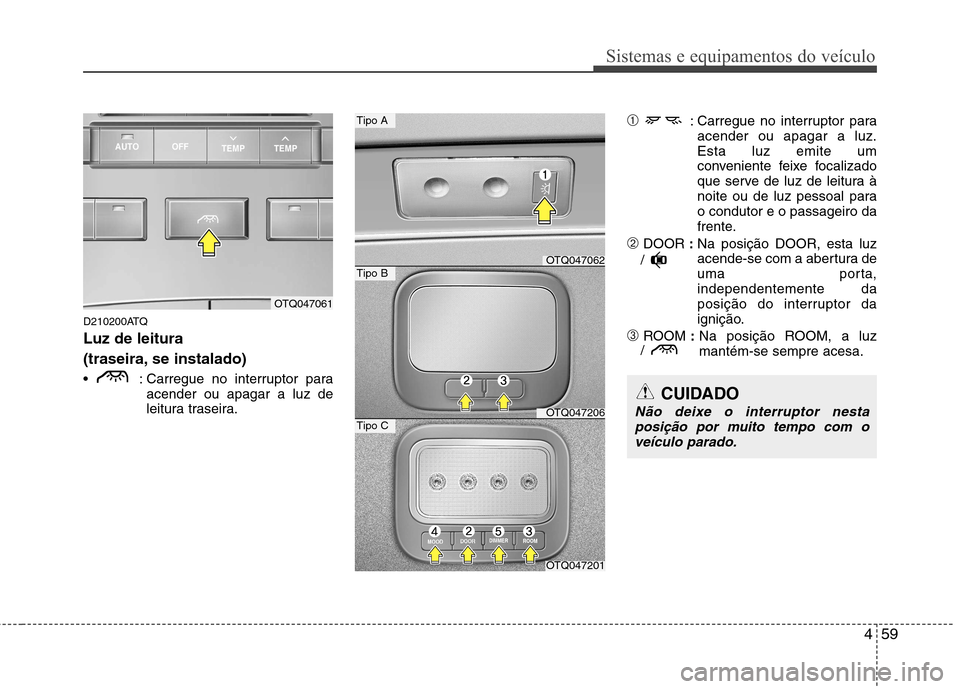

D210200ATQ Luz de leitura
(traseira, se instalado)
: Carregue no interruptor paraacender ou apagar a luz de
leitura traseira. ➀
: Carregue no interruptor para
acender ou apagar a luz.Esta luz emite um
conveniente feixe focalizado
que serve de luz de leitura à
noite ou de luz pessoal parao condutor e o passageiro da
frente.
➁ DOOR :Na posição DOOR, esta luz
acende-se com a abertura de
uma porta,independentemente da
posição do interruptor da
ignição.
➂ ROOM :Na posição ROOM, a luzmantém-se sempre acesa.
OTQ047061
CUIDADO
Não deixe o interruptor nesta
posição por muito tempo com o veículo parado.
OTQ047201
Tipo C
OTQ047062
Tipo A
Tipo B
OTQ047206
/
/

Sistemas e equipamentos do veículo
60
4

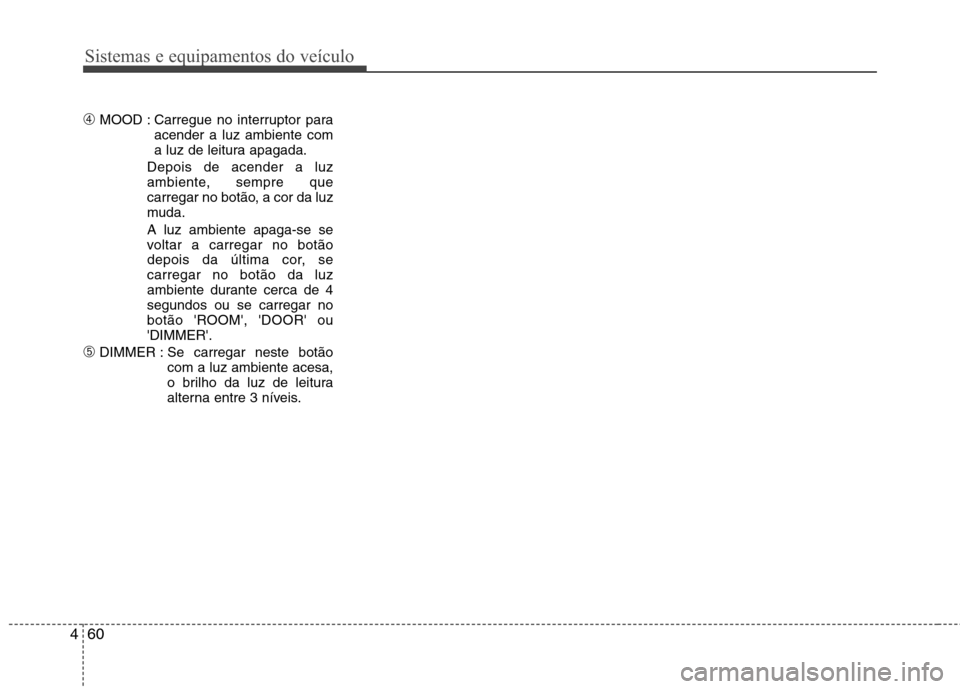

➃ MOOD : Carregue no interruptor para
acender a luz ambiente com
a luz de leitura apagada.
Depois de acender a luz
ambiente, sempre que
carregar no botão, a cor da luz
muda. A luz ambiente apaga-se se
voltar a carregar no botão
depois da última cor, secarregar no botão da luz
ambiente durante cerca de 4segundos ou se carregar no
botão 'ROOM', 'DOOR' ou'DIMMER'.
➄ DIMMER : Se carregar neste botão
com a luz ambiente acesa,
o brilho da luz de leitura
alterna entre 3 níveis.

461
Sistemas e equipamentos do veículo

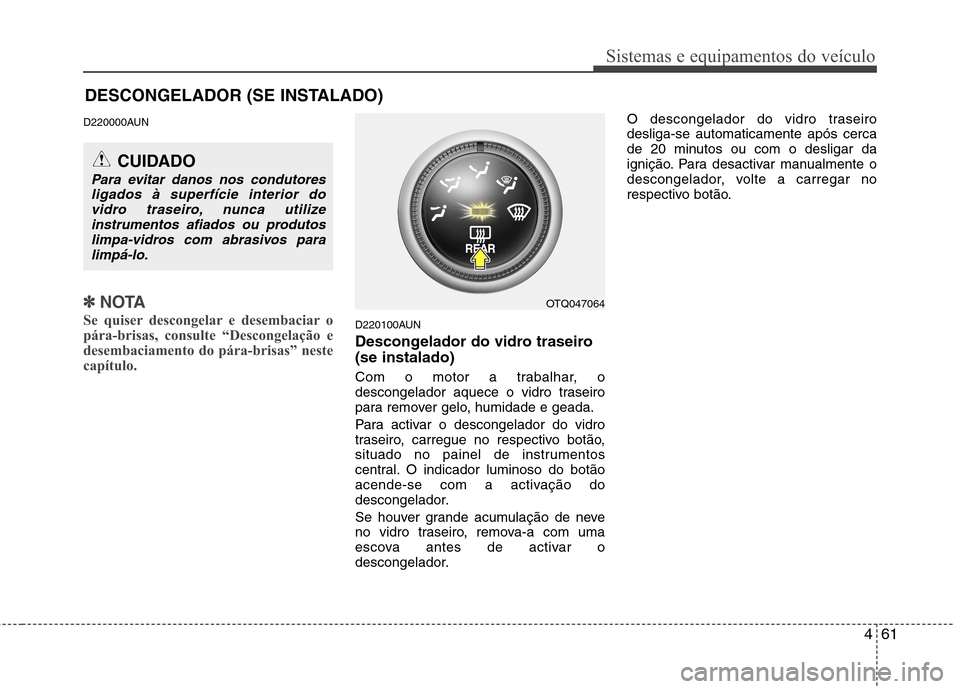

DESCONGELADOR (SE INSTALADO)
D220000AUN
✽✽NOTA
Se quiser descongelar e desembaciar o
pára-brisas, consulte “Descongelação e
desembaciamento do pára-brisas” neste
capítulo.
D220100AUN
Descongelador do vidro traseiro (se instalado)
Com o motor a trabalhar, o
descongelador aquece o vidro traseiro
para remover gelo, humidade e geada.
Para activar o descongelador do vidro
traseiro, carregue no respectivo botão,
situado no painel de instrumentos
central. O indicador luminoso do botão
acende-se com a activação do
descongelador.
Se houver grande acumulação de neve
no vidro traseiro, remova-a com uma
escova antes de activar o
descongelador. O descongelador do vidro traseirodesliga-se automaticamente após cerca
de 20 minutos ou com o desligar da
ignição. Para desactivar manualmente o
descongelador, volte a carregar no
respectivo botão.
CUIDADO
Para evitar danos nos condutores
ligados à superfície interior dovidro traseiro, nunca utilizeinstrumentos afiados ou produtos
limpa-vidros com abrasivos paralimpá-lo.
OTQ047064

Sistemas e equipamentos do veículo
62
4

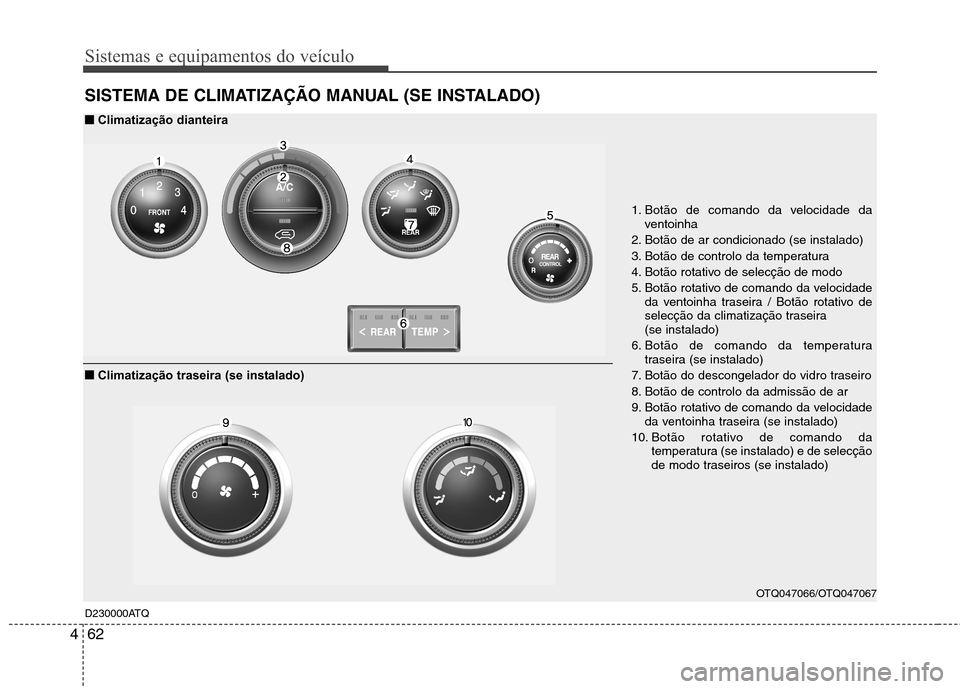

SISTEMA DE CLIMATIZAÇÃO MANUAL (SE INSTALADO)
D230000ATQ
OTQ047066/OTQ047067
1. Botão de comando da velocidade da
ventoinha
2. Botão de ar condicionado (se instalado)
3. Botão de controlo da temperatura
4. Botão rotativo de selecção de modo
5. Botão rotativo de comando da velocidade da ventoinha traseira / Botão rotativo de
selecção da climatização traseira (se instalado)
6. Botão de comando da temperatura traseira (se instalado)
7. Botão do descongelador do vidro traseiro
8. Botão de controlo da admissão de ar
9. Botão rotativo de comando da velocidade da ventoinha traseira (se instalado)
10. Botão rotativo de comando da temperatura (se instalado) e de selecção
de modo traseiros (se instalado)
■■Climatização dianteira
■
■ Climatização traseira (se instalado)

463
Sistemas e equipamentos do veículo

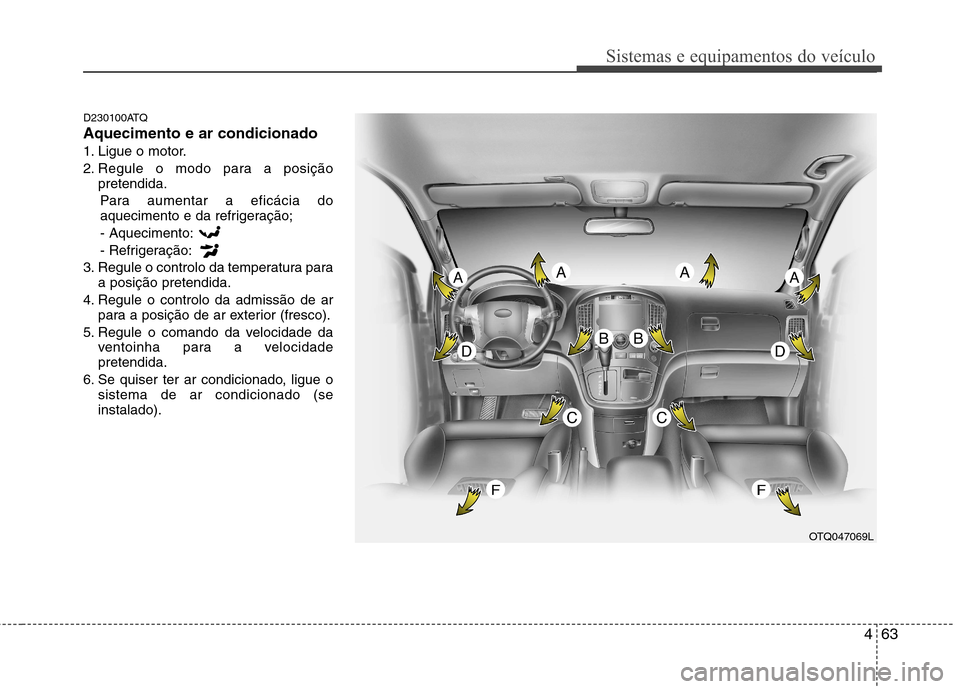

D230100ATQ Aquecimento e ar condicionado
1. Ligue o motor.
2. Regule o modo para a posiçãopretendida.
Para aumentar a eficácia do
aquecimento e da refrigeração; - Aquecimento:
- Refrigeração:
3. Regule o controlo da temperatura para a posição pretendida.
4. Regule o controlo da admissão de ar para a posição de ar exterior (fresco).
5. Regule o comando da velocidade da ventoinha para a velocidade pretendida.
6. Se quiser ter ar condicionado, ligue o sistema de ar condicionado (seinstalado).
OTQ047069L

Sistemas e equipamentos do veículo
64
4
D230101ATQ

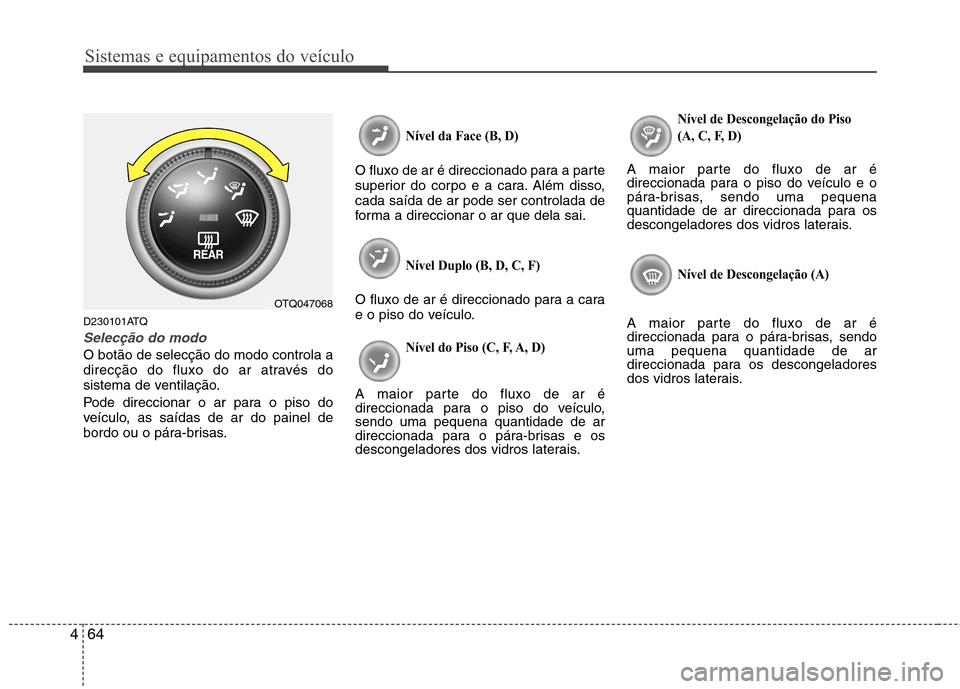

Selecção do modo
O botão de selecção do modo controla a
direcção do fluxo do ar através do
sistema de ventilação.
Pode direccionar o ar para o piso do
veículo, as saídas de ar do painel de
bordo ou o pára-brisas.
Nível da Face (B, D)
O fluxo de ar é direccionado para a parte
superior do corpo e a cara. Além disso,cada saída de ar pode ser controlada de
forma a direccionar o ar que dela sai.
Nível Duplo (B, D, C, F)
O fluxo de ar é direccionado para a cara
e o piso do veículo.
Nível do Piso (C, F, A, D)
A maior parte do fluxo de ar é
direccionada para o piso do veículo,sendo uma pequena quantidade de ar
direccionada para o pára-brisas e os
descongeladores dos vidros laterais.
Nível de Descongelação do Piso
(A, C, F, D)
A maior parte do fluxo de ar é
direccionada para o piso do veículo e o
pára-brisas, sendo uma pequena
quantidade de ar direccionada para os
descongeladores dos vidros laterais.
Nível de Descongelação (A)
A maior parte do fluxo de ar é
direccionada para o pára-brisas, sendouma pequena quantidade de ar
direccionada para os descongeladores
dos vidros laterais.
OTQ047068

465
Sistemas e equipamentos do veículo

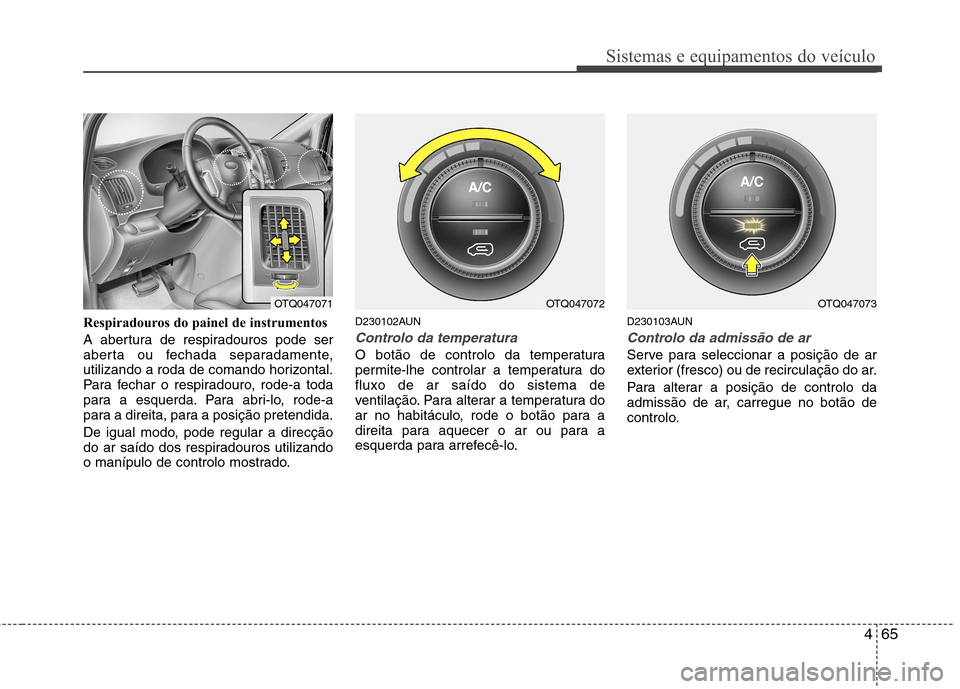

Respiradouros do painel de instrumentos
A abertura de respiradouros pode ser
aberta ou fechada separadamente,
utilizando a roda de comando horizontal.
Para fechar o respiradouro, rode-a toda
para a esquerda. Para abri-lo, rode-a
para a direita, para a posição pretendida.
De igual modo, pode regular a direcção
do ar saído dos respiradouros utilizando
o manípulo de controlo mostrado.D230102AUN
Controlo da temperatura
O botão de controlo da temperatura
permite-lhe controlar a temperatura dofluxo de ar saído do sistema de
ventilação. Para alterar a temperatura do
ar no habitáculo, rode o botão para a
direita para aquecer o ar ou para a
esquerda para arrefecê-lo.
D230103AUN
Controlo da admissão de ar
Serve para seleccionar a posição de ar
exterior (fresco) ou de recirculação do ar.
Para alterar a posição de controlo da
admissão de ar, carregue no botão de
controlo.
OTQ047072OTQ047071OTQ047073

Sistemas e equipamentos do veículo
66
4

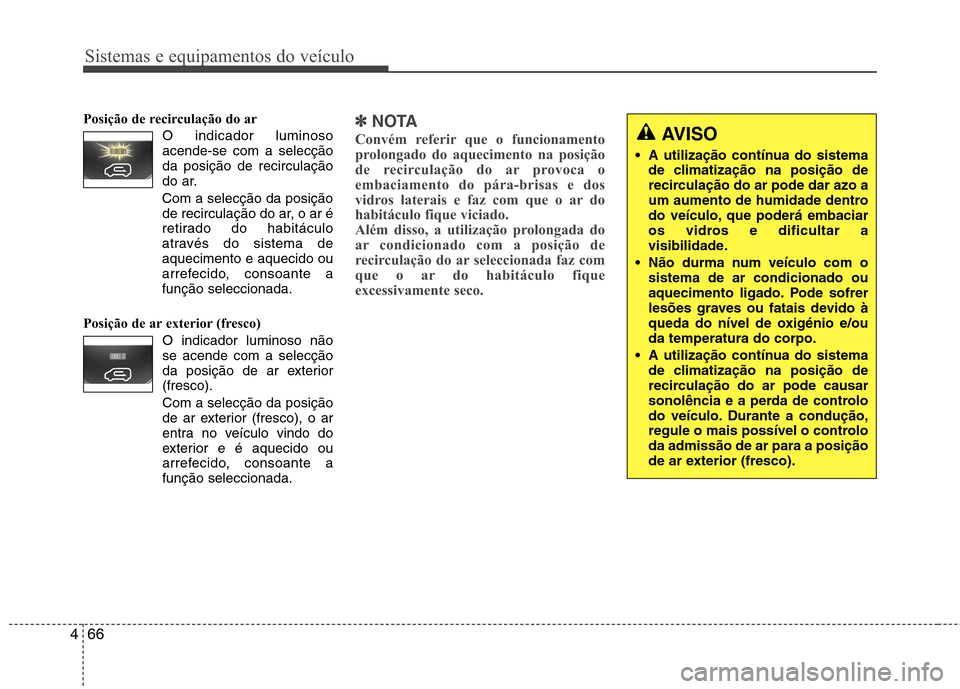

Posição de recirculação do ar
O indicador luminoso acende-se com a selecçãoda posição de recirculação
do ar.
Com a selecção da posição de recirculação do ar, o ar é
retirado do habitáculo
através do sistema deaquecimento e aquecido ou
arrefecido, consoante afunção seleccionada.
Posição de ar exterior (fresco) O indicador luminoso nãose acende com a selecção
da posição de ar exterior(fresco). Com a selecção da posição
de ar exterior (fresco), o ar
entra no veículo vindo do
exterior e é aquecido ou
arrefecido, consoante afunção seleccionada.✽✽NOTA
Convém referir que o funcionamento
prolongado do aquecimento na posição
de recirculação do ar provoca o
embaciamento do pára-brisas e dos
vidros laterais e faz com que o ar do
habitáculo fique viciado.
Além disso, a utilização prolongada do
ar condicionado com a posição de
recirculação do ar seleccionada faz com
que o ar do habitáculo fique
excessivamente seco.AVISO
A utilização contínua do sistema de climatização na posição de
recirculação do ar pode dar azo a
um aumento de humidade dentro
do veículo, que poderá embaciar
os vidros e dificultar a
visibilidade.
Não durma num veículo com o sistema de ar condicionado ou
aquecimento ligado. Pode sofrer
lesões graves ou fatais devido à
queda do nível de oxigénio e/ouda temperatura do corpo.
A utilização contínua do sistema de climatização na posição de
recirculação do ar pode causar
sonolência e a perda de controlo
do veículo. Durante a condução,
regule o mais possível o controloda admissão de ar para a posição
de ar exterior (fresco).

467
Sistemas e equipamentos do veículo
D230104AUN

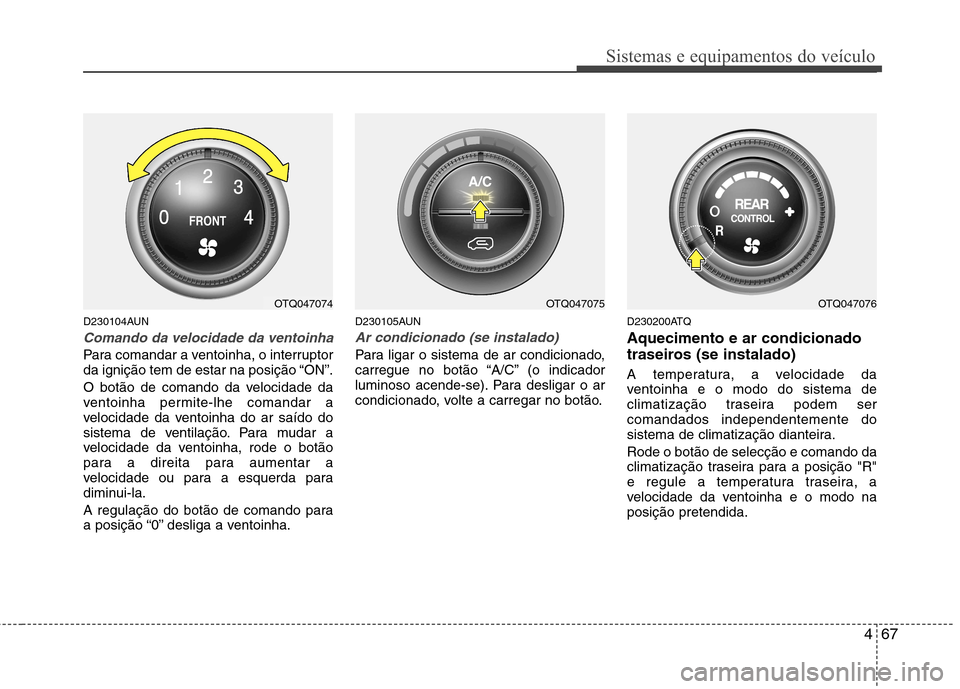

Comando da velocidade da ventoinha
Para comandar a ventoinha, o interruptor
da ignição tem de estar na posição “ON”.
O botão de comando da velocidade da
ventoinha permite-lhe comandar a
velocidade da ventoinha do ar saído do
sistema de ventilação. Para mudar a
velocidade da ventoinha, rode o botão
para a direita para aumentar a
velocidade ou para a esquerda para
diminui-la.
A regulação do botão de comando para
a posição “0” desliga a ventoinha.D230105AUN
Ar condicionado (se instalado)
Para ligar o sistema de ar condicionado,
carregue no botão “A/C” (o indicador
luminoso acende-se). Para desligar o ar
condicionado, volte a carregar no botão.
D230200ATQ Aquecimento e ar condicionado
traseiros (se instalado)
A temperatura, a velocidade da
ventoinha e o modo do sistema de
climatização traseira podem sercomandados independentemente do
sistema de climatização dianteira. Rode o botão de selecção e comando da
climatização traseira para a posição "R"
e regule a temperatura traseira, a
velocidade da ventoinha e o modo naposição pretendida.
OTQ047074OTQ047075OTQ047076
