8-3
8
Dane techniczne i informacje dla u ytkownika

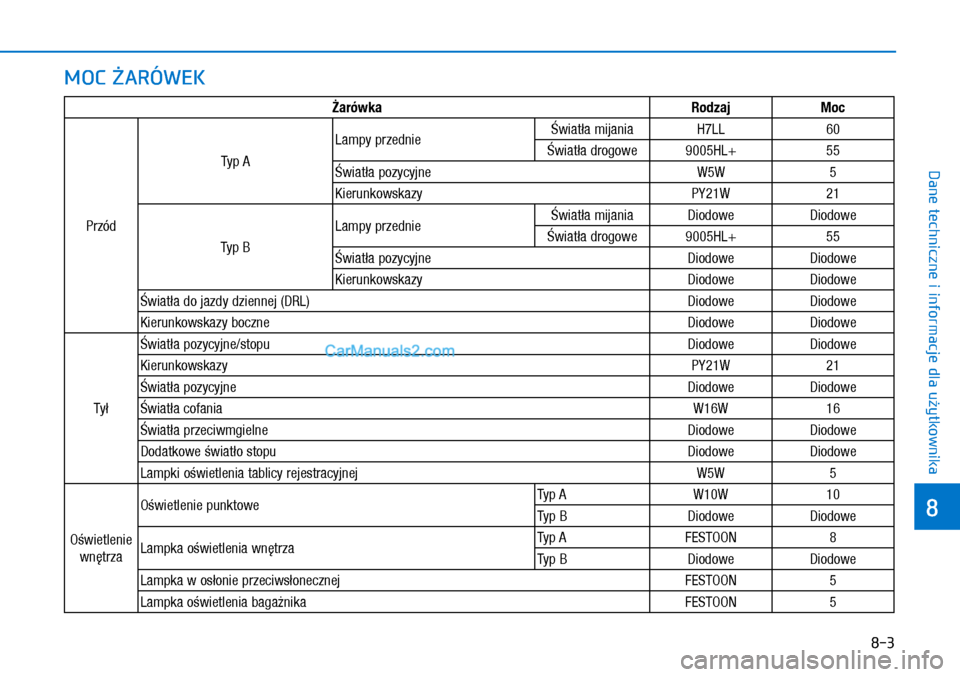

MOC ARÓWEK
arówka RodzajMoc
Przód Typ A
Lampy przednie
wiat a mijania H7LL
60
wiat a drogowe 9005HL+ 55
wiat a pozycyjne W5W5
Kierunkowskazy PY21W21
Typ B Lampy przednie
wiat a mijania Diodowe
Diodowe
wiat a drogowe 9005HL+ 55
wiat a pozycyjne DiodoweDiodowe
Kierunkowskazy DiodoweDiodowe
wiat a do jazdy dziennej (DRL) DiodoweDiodowe
Kierunkowskazy boczne DiodoweDiodowe
Ty wiat a pozycyjne/stopu
DiodoweDiodowe
Kierunkowskazy PY21W21
wiat a pozycyjne DiodoweDiodowe
wiat a cofania W16W16
wiat a przeciwmgielne DiodoweDiodowe
Dodatkowe wiat o stopu DiodoweDiodowe
Lampki o wietlenia tablicy rejestracyjnej W5W5
O wietlenie wn trza O wietlenie punktowe
Typ A
W10W10
Typ B DiodoweDiodowe
Lampka o wietlenia wn trza Typ A
FESTOO\f8
Typ B DiodoweDiodowe
Lampka w os onie przeciws onecznej FESTOO\f5
Lampka o wietlenia baga nika FESTOO\f5
Page 512 of 533
8-4
Dane techniczne i informacje dla u ytkownika

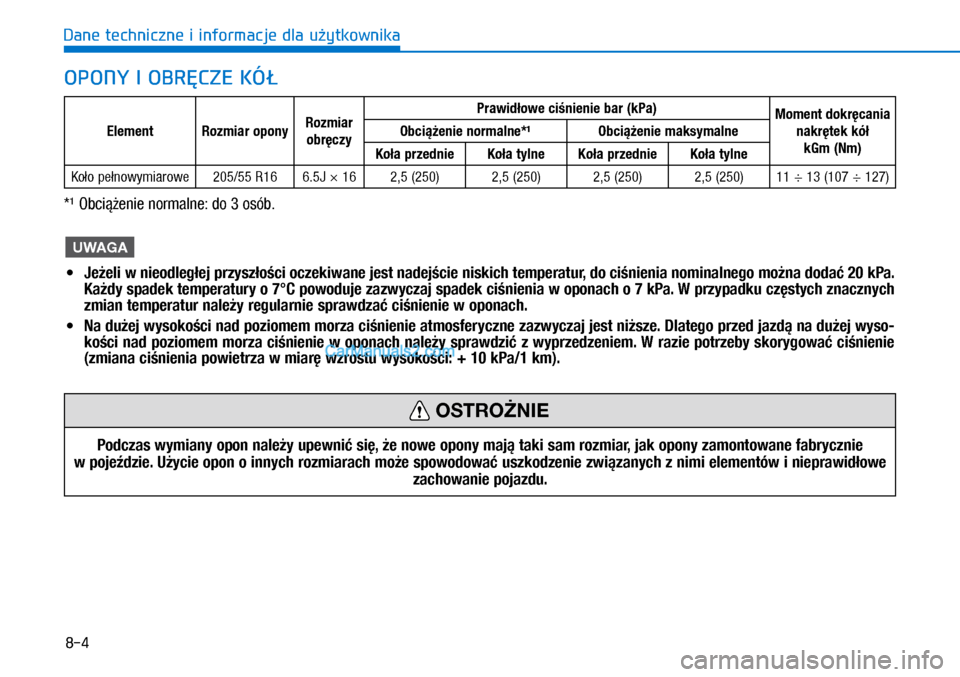

OPONY I OBR CZE KÓ
Element Rozmiar opony Rozmiar
obr czy Prawid owe ci nienie bar \bkPa)
Moment dokr cania
nakr tek kó kGm \bNm)
Obci enie normalne*¹ Obci enie maksymalne
Ko a przednie Ko a tylne Ko a przednie Ko a tylne
Ko o pe nowymiarowe 205/55 R16 6.5J × 16 2,5 (250) 2,5 (250) 2,5 (250) 2,5 (250) 11 ÷ 13 (107 ÷ 127)
Podczas wymiany opon nale y upewni si , e nowe opony maj taki sam rozmiar, jak opony zamontowane fabrycznie
w poje dzie. U ycie opon o innych rozmiarach mo e spowodowa uszkodzenie zwi zanych z nimi elementów i nieprawid owe zachowanie pojazdu.
OSTRO NIE
*¹ Obci enie normalne: do 3 osób.
UWAGA
• Je eli w nieodleg ej przysz o ci oczekiwane jest nadej cie niskich temperatur, do ci nienia nominalnego mo na doda 20 kPa.
Ka dy spadek temperatury o 7°C powoduje zazwyczaj spadek ci nienia w oponach o 7 kPa. W przypadku cz stych znacznych
zmian temperatur nale y regularnie sprawdza ci nienie w oponach.
• Na du ej wysoko ci nad poziomem morza ci nienie atmosferyczne zazwyczaj jest ni sze. Dlatego przed jazd na du ej wyso-
ko ci nad poziomem morza ci nienie w oponach nale y sprawdzi z wyprzedzeniem. W razie potrzeby skorygowa ci nienie
\bzmiana ci nienia powietrza w miar wzrostu wysoko ci: + 10 kPa/1 km).
Page 513 of 533
8-5
8
Dane techniczne i informacje dla u ytkownika

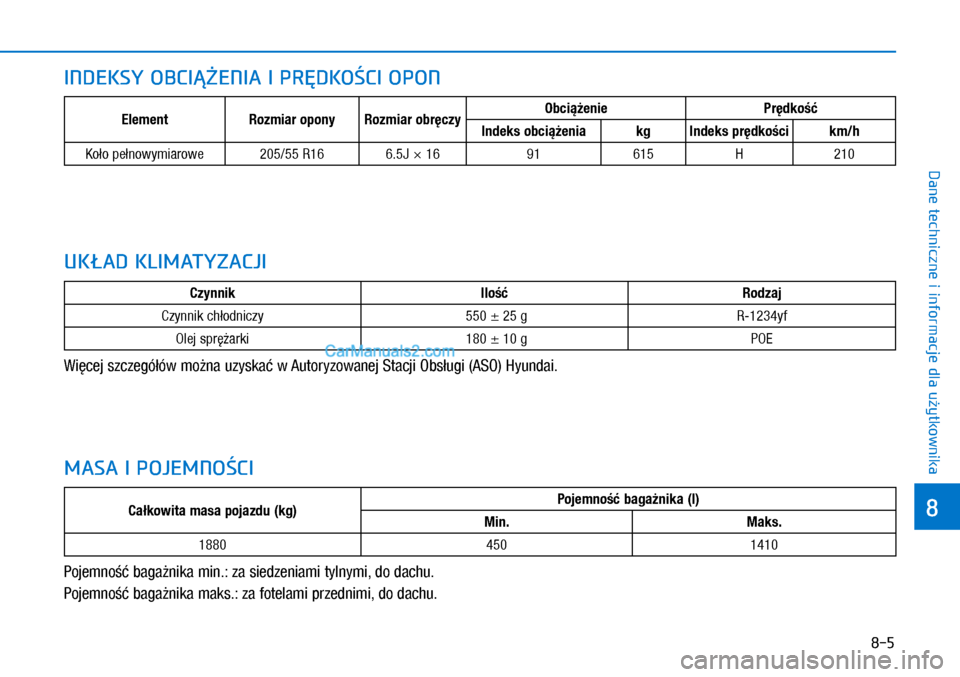

INDEKSY OBCI ENIA I PR DKO CI OPON
Pojemno \b baga nika min.: za siedzeniami tylnymi, do dachu.
Pojemno \b baga nika maks.: za fotelami przednimi, do dachu.
ElementRozmiar opony Rozmiar obr czy Obci enie
Pr dko
Indeks obci enia kg Indeks pr dko ci km/h
Ko o pe nowymiarowe 205/55 R16 6.5J × 16 91615H210
MASA I POJEMNO CI
Ca kowita masa pojazdu \bkg) Pojemno baga nika \bl)
Min. Maks.
1880 4501410
UK AD KLIMATYZACJI
Czynnik Ilo Rodzaj
Czynnik ch odniczy 550 ± 25 gR-1234yf
Olej spr arki 180 ± 10 g POE
Wi cej szczegó ów mo na uzyska\b w Autoryzowanej Stacji Obs ugi (ASO) Hyundai.
Page 514 of 533
8-6
Dane techniczne i informacje dla u ytkownika

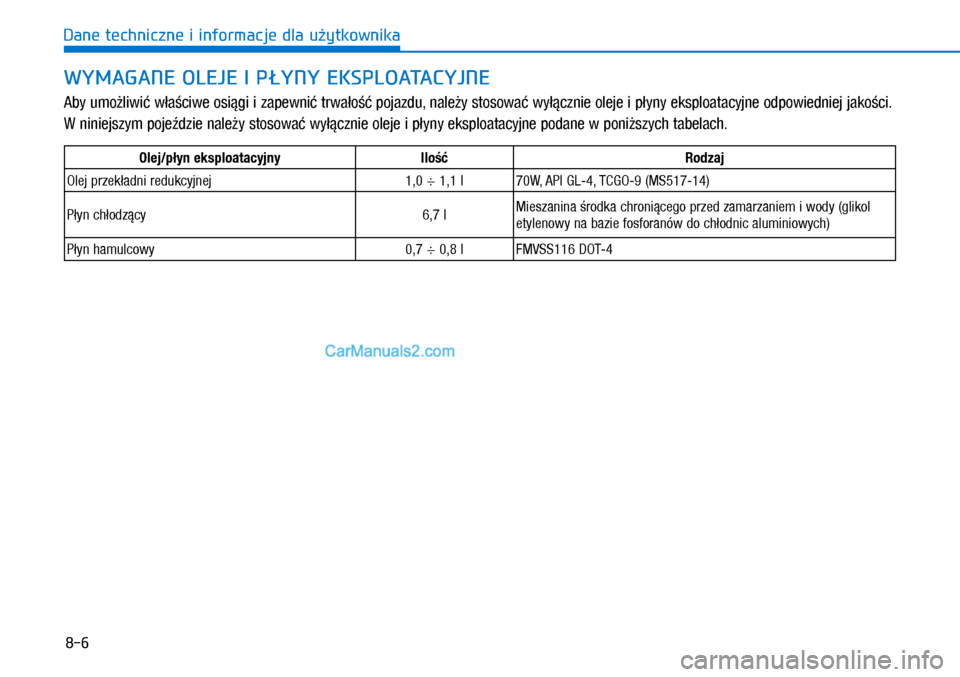

WYMAGANE OLEJE I P YNY EKSPLOATACYJNE
Aby umo liwi\b w a ciwe osi gi i zapewni\b trwa o \b pojazdu, nale y stosowa\b wy cznie oleje i p yny eksploatacyjne odpowiedniej jako ci.
W niniejszym poje dzie nale y stosowa\b wy cznie oleje i p yny eksploatacyjne podane w poni szych tabelach.
Olej/p yn eksploatacyjny Ilo Rodzaj
Olej przek adni redukcyjnej 1,0 ÷ 1,1 l 70W, API GL-4, TCGO-9 (MS517-14)
P yn ch odz cy 6,7 lMieszanina rodka chroni cego przed zamarzaniem i wody (glikol
etylenowy na bazie fosforanów do ch odnic aluminiowych)
P yn hamulcowy 0,7 ÷ 0,8 l FMVSS116 DOT-4
Page 515 of 533
8-7
8
Dane techniczne i informacje dla u ytkownika
\fumer identyfikacyjny pojazdu (VI\f) to
numer sprawdzany podczas rejestracji
pojazdu i w ramach rozstrzygania aspektów
prawnych, dotycz cych jego w asno ci.
\fumer ten jest wybity na pod odze pod fote-
lem pasa era (lub kierowcy). Aby sprawdzi\b
numer, nale y otworzy\b pokryw . \fumer VI\f mo e znajdowa\b si równie na
tabliczce przymocowanej do górnej cz -
ci deski rozdzielczej. \fumer ten mo na
sprawdzi\b z zewn trz, przez szyb czo ow
pojazdu.
\fumer VI\f znajduje si równie na tablicz-
ce certyfikacyjnej, przymocowanej w dolnej
cz ci rodkowego s upka (po stronie kie-
rowcy lub pasa era).

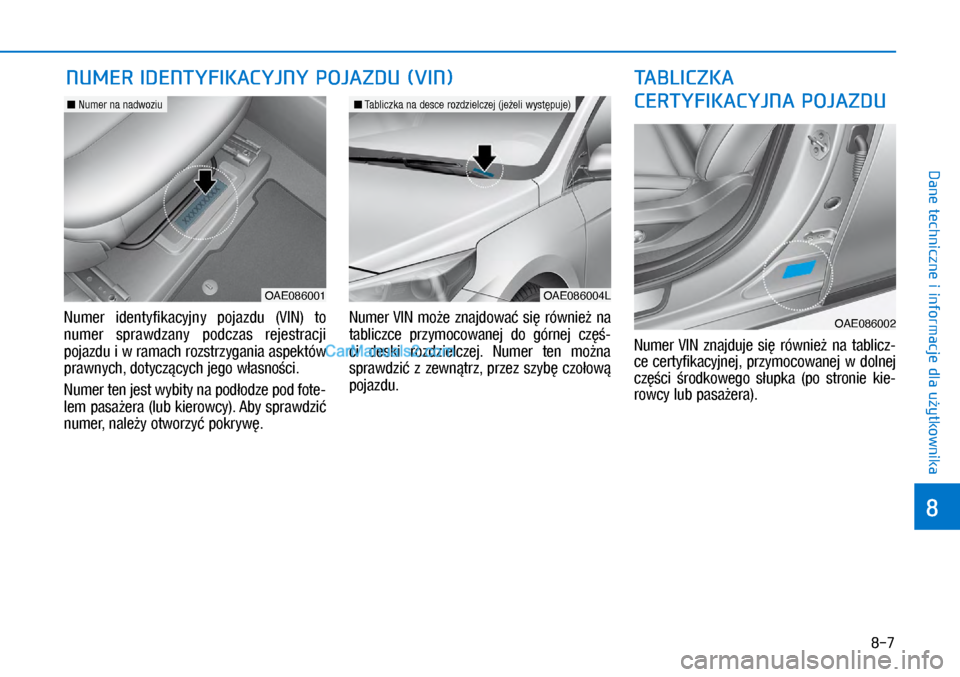

NUMER IDENTYFIKACYJNY POJAZDU (VIN)
TA BLICZKA
CERTYFIKACYJNA POJAZDU
OAE086004L
n Tabliczka na desce rozdzielczej (je eli wyst puje)
OAE086001
n \fumer na nadwoziu
OAE086002
Page 516 of 533
8-8
Dane techniczne i informacje dla u ytkownika
\fowy pojazd dostarczany jest z oponami
zapewniaj cymi najlepsze w asno ci jezdne
podczas normalnej jazdy.
Wymagane warto ci ci nienia w oponach
pojazdu znajduj si na tabliczce przymoco-
wanej w dolnej cz ci rodkowego lewego
s upka. \fumer identyfikacyjny elektrycznego silnika
nap dowego wybity jest w miejscu pokaza-
nym na ilustracji. \fumer ten jest widoczny
od spodu pojazdu.
\fa etykiecie podany jest model spr arki
uk adu klimatyzacji, dostawca, nr katalogo-
wy, nr seryjny, rodzaj czynnika ch odnicze-
go (1) oraz rodzaj oleju spr arki (2).

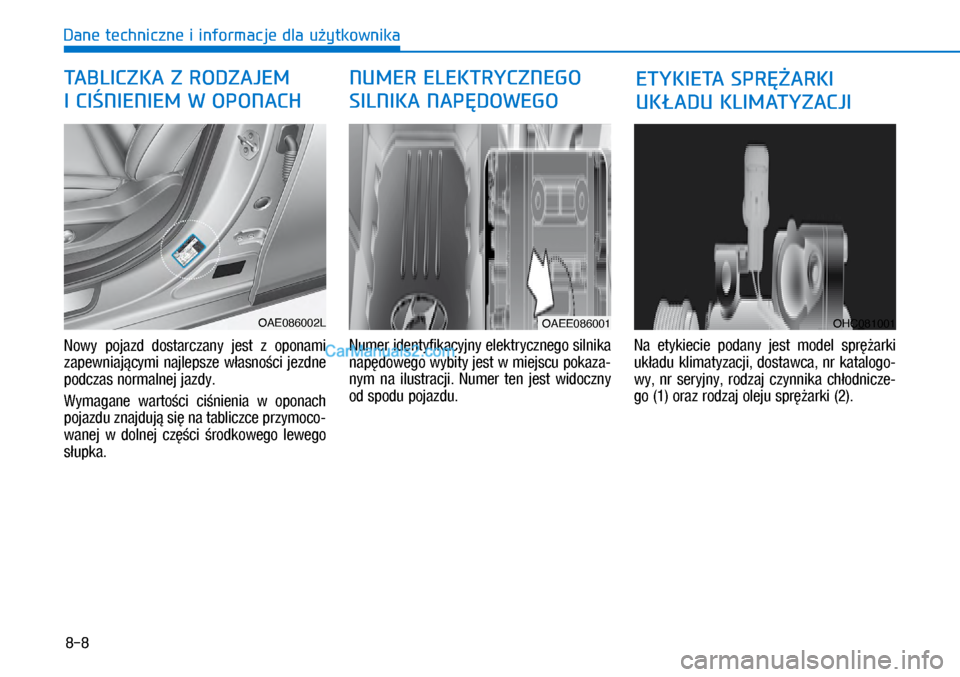

TA B
LICZKA Z RODZAJEM
I CI NIENIEM W O PONACHNUMER ELEKTRYCZNEGO
SILNIKA NAP DOWEGO
OHC081001
ETYKIET
A SPR ARKI
UK ADU KLIMATYZACJI
OAEE086001OAE086002L
Page 517 of 533
8-9
8
Dane techniczne i informacje dla u ytkownika
Podzespo y pojazdu wykorzystuj ce cz -
stotliwo ci radiowe spe niaj wymaga-
nia Dyrektywy Wspólnoty Europejskiej
1995/5/WE.
Dodatkowe informacje, obejmuj ce równie
deklaracj zgodno ci producenta, dost pne
s na stronie internetowej HYU\fDAI:
http://service.hyundai-motor.com

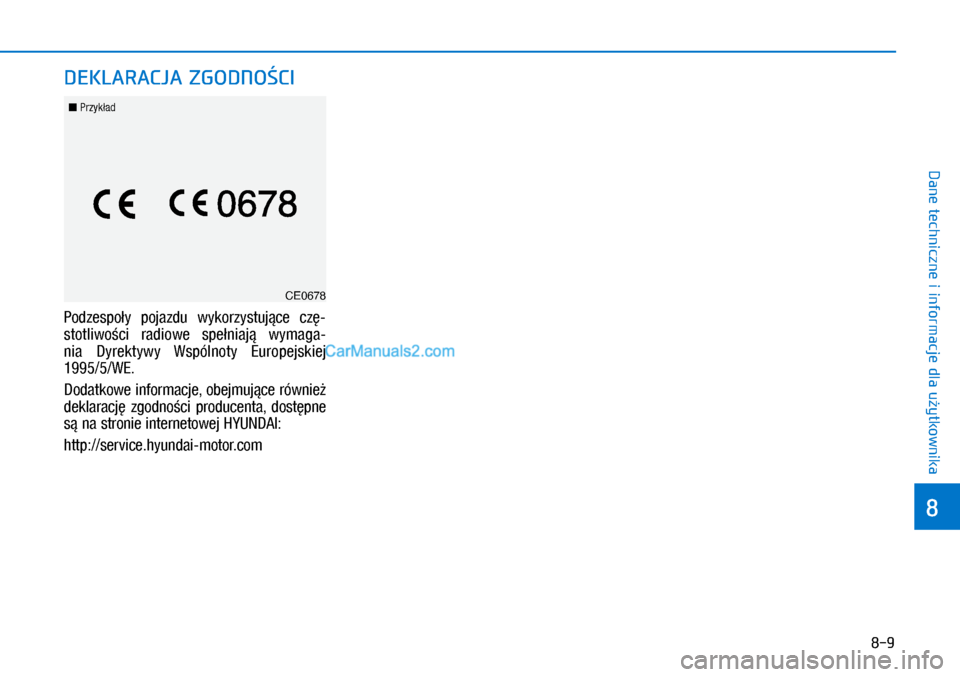

DEKLARACJA ZGODNO CI
CE0678
n Przyk ad
