6-26
Actuación en caso de emergencia
Use un cable o una cadena deremolque de menos de 5 m de
longitud. Ate un trozo de tela
blanco o rojo (de aprox. 30 cm de
ancho) en medio del cable o la
cadena para hacerlo más visible.
Conduzca con cuidado para que el cable o la cadena de remolque
permanezca bien apretado
durante el remolcado.
Antes de remolcar el vehículo, compruebe posibles fugas de
líquido del engranaje reductor
debajo del vehículo. En caso de fuga del líquido del
engranaje reductor, se debe
utilizar un equipo de plataforma
plana o de plataforma rodante.
OAEE066017 Para evitar daños en el vehículo y en los componentes delmismo al remolcar:
Tire siempre en línea recta al
usar los ganchos de
remolque. No tire de un lado
ni en ángulo vertical.
No use los ganchos de remolque para sacar un
vehículo del barro, arena uotras condiciones de lascuales el vehículo no puede
salir mediante su propiafuerza.
Limite la velocidad del vehículo a 15 km/h (10 mph) yconduzca menos de 1,5 km (1
milla) a remolque para evitar
daños graves en el engranaje
reductor.
PRECAUCIÓN

7
Mantenimiento
7

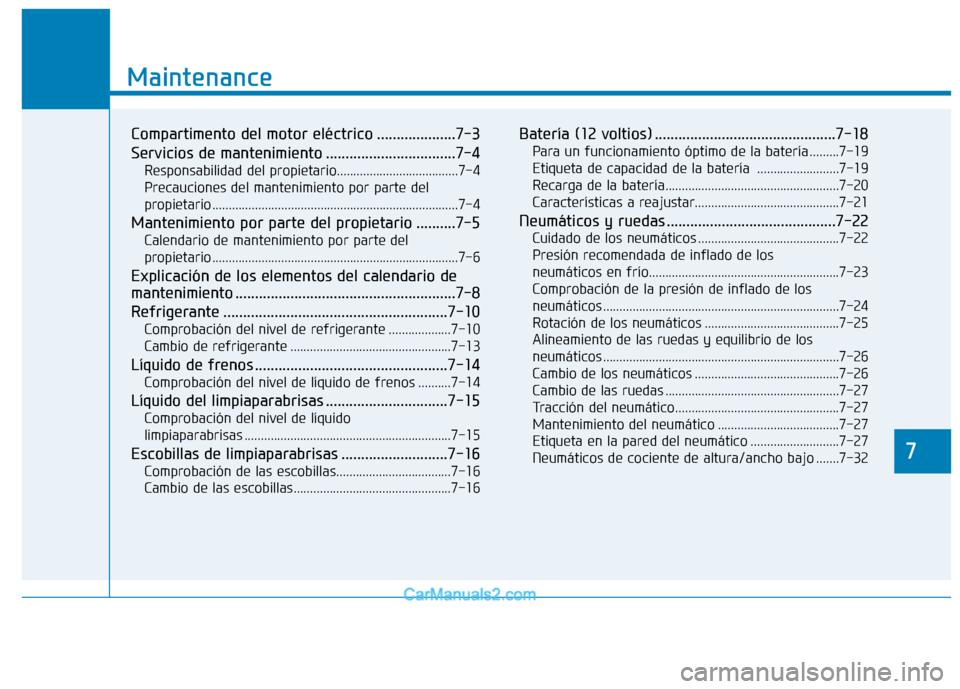

Maintenance
Compartimento del motor eléctrico ....................7-3
Servicios de mantenimiento .................................7-4Responsabilidad del propietario.....................................7-4
Precauciones del mantenimiento por parte del
propietario ...........................................................................7-4
Mantenimiento por parte del propietario ..........7-5 Calendario de mantenimiento por parte del
propietario ...........................................................................7-6
Explicación de los elementos del calendario de
mantenimiento ........................................................7-8
Refrigerante .........................................................7-10 Comprobación del nivel de refrigerante ...................7-10
Cambio de refrigerante .................................................7-13
Líquido de frenos .................................................7-14 Comprobación del nivel de líquido de frenos ..........7-14
Líquido del limpiaparabrisas ...............................7-15 Comprobación del nivel de líquido
limpiaparabrisas ...............................................................7-15
Escobillas de limpiaparabrisas ...........................7-16 Comprobación de las escobillas...................................7-16
Cambio de las escobillas................................................7-16 Batería (12 voltios) ..............................................7-18
Para un funcionamiento óptimo de la batería .........7-19
Etiqueta de capacidad de la batería .........................7-19
Recarga de la batería.....................................................7-20
Características a reajustar............................................7-21
Neumáticos y ruedas ...........................................7-22 Cuidado de los neumáticos ...........................................7-22
Presión recomendada de inflado de los
neumáticos en frío..........................................................7-23
Comprobación de la presión de inflado de los
neumáticos ........................................................................7-24 Rotación de los neumáticos .........................................7-25
Alineamiento de las ruedas y equilibrio de los
neumáticos ........................................................................7-26 Cambio de los neumáticos ............................................7-26
Cambio de las ruedas .....................................................7-27
Tracción del neumático..................................................7-27
Mantenimiento del neumático .....................................7-27
Etiqueta en la pared del neumático ...........................7-27
Neumáticos de cociente de altura/ancho bajo .......7-32
7

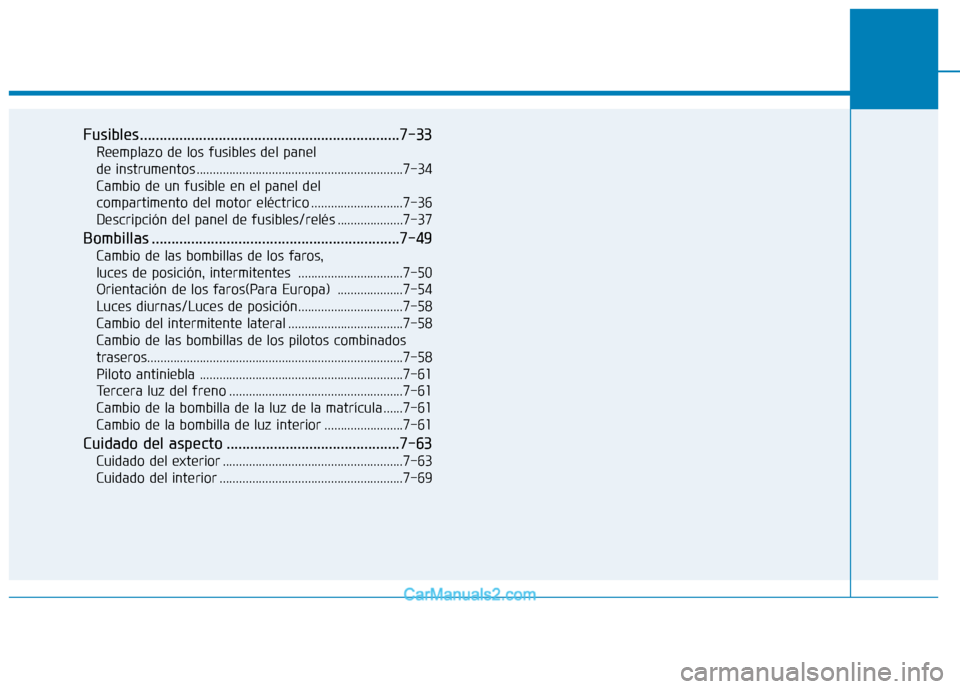

Fusibles..................................................................7-33Reemplazo de los fusibles del panel
de instrumentos ...............................................................7-34
Cambio de un fusible en el panel del
compartimento del motor eléctrico ............................7-36Descripción del panel de fusibles/relés ....................7-37
Bombillas ...............................................................7-49 Cambio de las bombillas de los faros,
luces de posición, intermitentes ................................7-50Orientación de los faros(Para Europa) ....................7-54
Luces diurnas/Luces de posición................................7-58
Cambio del intermitente lateral ...................................7-58
Cambio de las bombillas de los pilotos combinados
traseros..............................................................................7-58 Piloto antiniebla ..............................................................7-61
Tercera luz del freno .....................................................7-61
Cambio de la bombilla de la luz de la matrícula ......7-61
Cambio de la bombilla de luz interior ........................7-61
Cuidado del aspecto ............................................7-63 Cuidado del exterior .......................................................7-63
Cuidado del interior ........................................................7-69

7-3
7
Mantenimiento

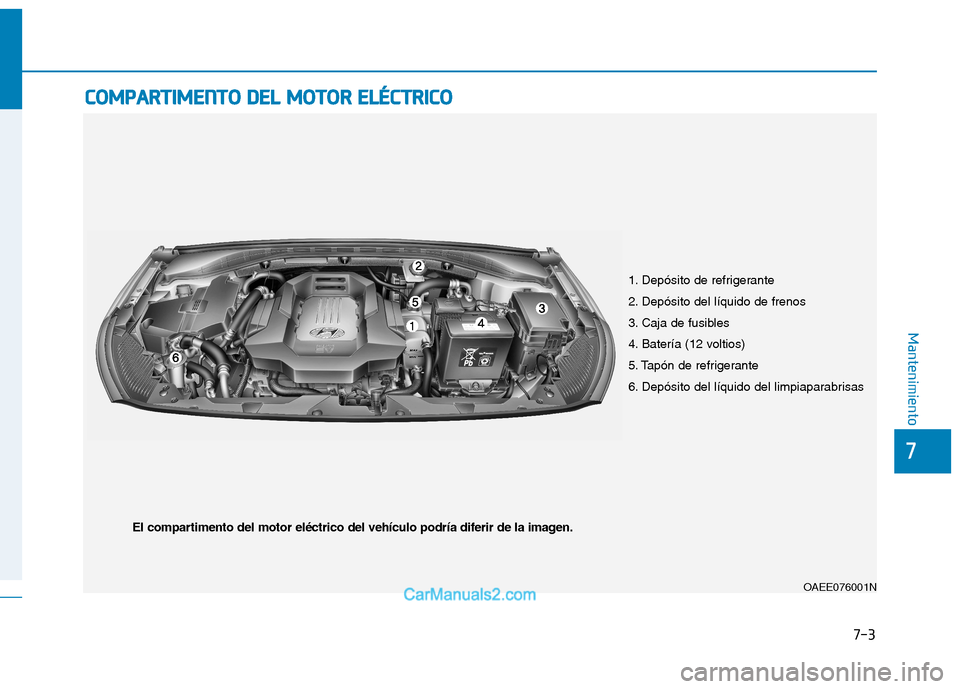

CCOO MM PPAA RRTTIIMM EENN TTOO DD EELL MM OOTTOO RR EE LLÉÉ CCTT RR IICC OO
1. Depósito de refrigerante
2. Depósito del líquido de frenos
3. Caja de fusibles
4. Batería (12 voltios)
5. Tapón de refrigerante
6. Depósito del líquido del limpiaparabrisas
OAEE076001N
El compartimento del motor eléctrico del vehículo podría diferir de la imagen.

7-4
MantenimientoS

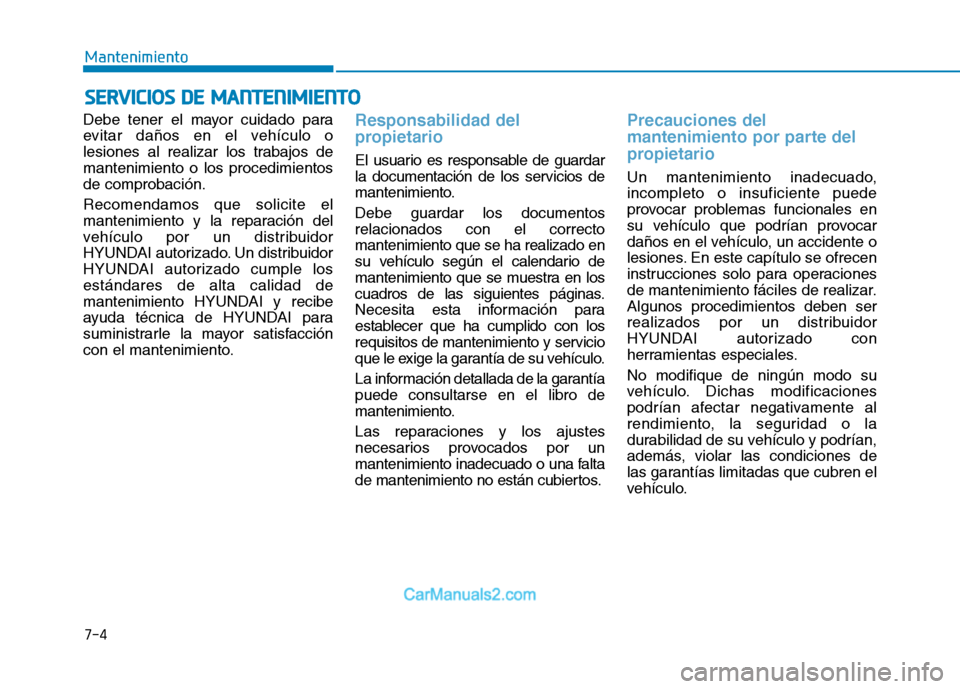

S EE RR VV IICC IIOO SS DD EE MM AANN TTEENN IIMM IIEE NN TTOO
Debe tener el mayor cuidado para
evitar daños en el vehículo o
lesiones al realizar los trabajos demantenimiento o los procedimientosde comprobación. Recomendamos que solicite el
mantenimiento y la reparación del
vehículo por un distribuidor
HYUNDAI autorizado. Un distribuidor
HYUNDAI autorizado cumple losestándares de alta calidad de
mantenimiento HYUNDAI y recibe
ayuda técnica de HYUNDAI para
suministrarle la mayor satisfacción
con el mantenimiento.Responsabilidad del
propietario
El usuario es responsable de guardar
la documentación de los servicios de
mantenimiento. Debe guardar los documentos relacionados con el correctomantenimiento que se ha realizado en
su vehículo según el calendario de
mantenimiento que se muestra en los
cuadros de las siguientes páginas.
Necesita esta información para
establecer que ha cumplido con los
requisitos de mantenimiento y servicio
que le exige la garantía de su vehículo.
La información detallada de la garantía puede consultarse en el libro de
mantenimiento.
Las reparaciones y los ajustes
necesarios provocados por un
mantenimiento inadecuado o una falta
de mantenimiento no están cubiertos.
Precauciones del
mantenimiento por parte del
propietario
Un mantenimiento inadecuado, incompleto o insuficiente puede
provocar problemas funcionales en
su vehículo que podrían provocar
daños en el vehículo, un accidente o
lesiones. En este capítulo se ofrecen
instrucciones solo para operaciones
de mantenimiento fáciles de realizar.Algunos procedimientos deben ser
realizados por un distribuidor
HYUNDAI autorizado con
herramientas especiales. No modifique de ningún modo su
vehículo. Dichas modificaciones
podrían afectar negativamente al
rendimiento, la seguridad o la
durabilidad de su vehículo y podrían,
además, violar las condiciones de
las garantías limitadas que cubren el
vehículo.

Un mantenimiento incorrecto por
parte del propietario durante el
periodo de garantía puede afectar la
cobertura de la misma. Para más
información, consulte el libro demantenimiento que se le entrega
con el vehículo. Si está inseguro
sobre cualquier procedimiento de
mantenimiento, llévelo a realizar a
un distribuidor HYUNDAIautorizado.

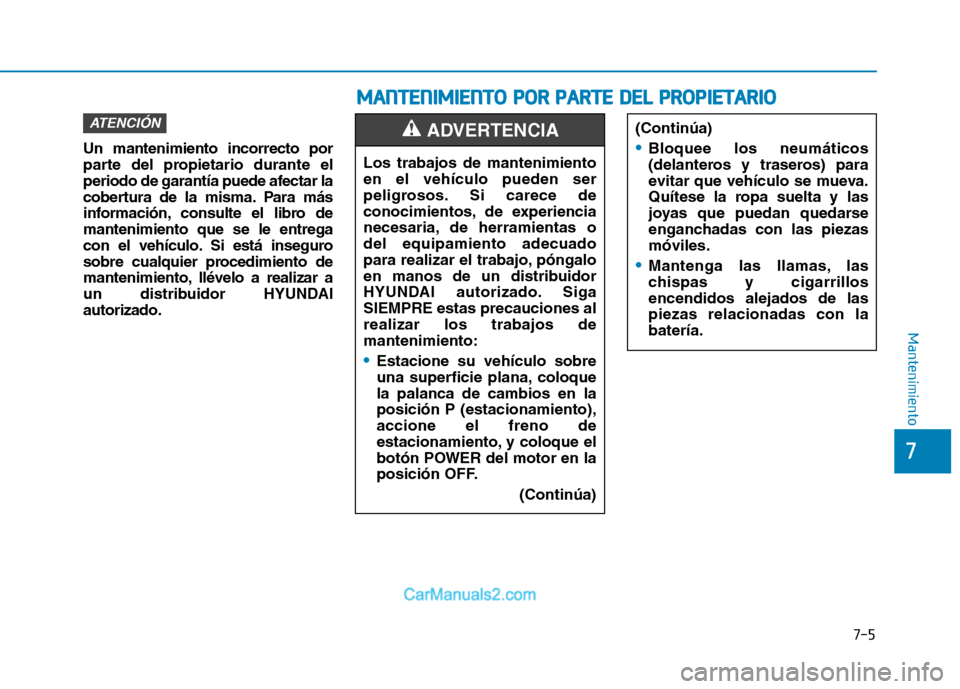

ATENCIÓN
7-5
7
Mantenimiento
MMAANN TTEENN IIMM IIEE NN TTOO PP OO RR PP AA RRTTEE DD EELL PP RR OO PPIIEE TT AA RRIIOO
Los trabajos de mantenimiento en el vehículo pueden ser
peligrosos. Si carece de
conocimientos, de experiencia
necesaria, de herramientas odel equipamiento adecuado
para realizar el trabajo, póngalo
en manos de un distribuidor
HYUNDAI autorizado. SigaSIEMPRE estas precauciones alrealizar los trabajos demantenimiento:
Estacione su vehículo sobre
una superficie plana, coloquela palanca de cambios en laposición P (estacionamiento),accione el freno de
estacionamiento, y coloque el
botón POWER del motor en la
posición OFF.
(Continúa)
ADVERTENCIA (Continúa)
Bloquee los neumáticos
(delanteros y traseros) para
evitar que vehículo se mueva.
Quítese la ropa suelta y las
joyas que puedan quedarse
enganchadas con las piezasmóviles.
Mantenga las llamas, las
chispas y cigarrillosencendidos alejados de laspiezas relacionadas con labatería.

7-6
Mantenimiento

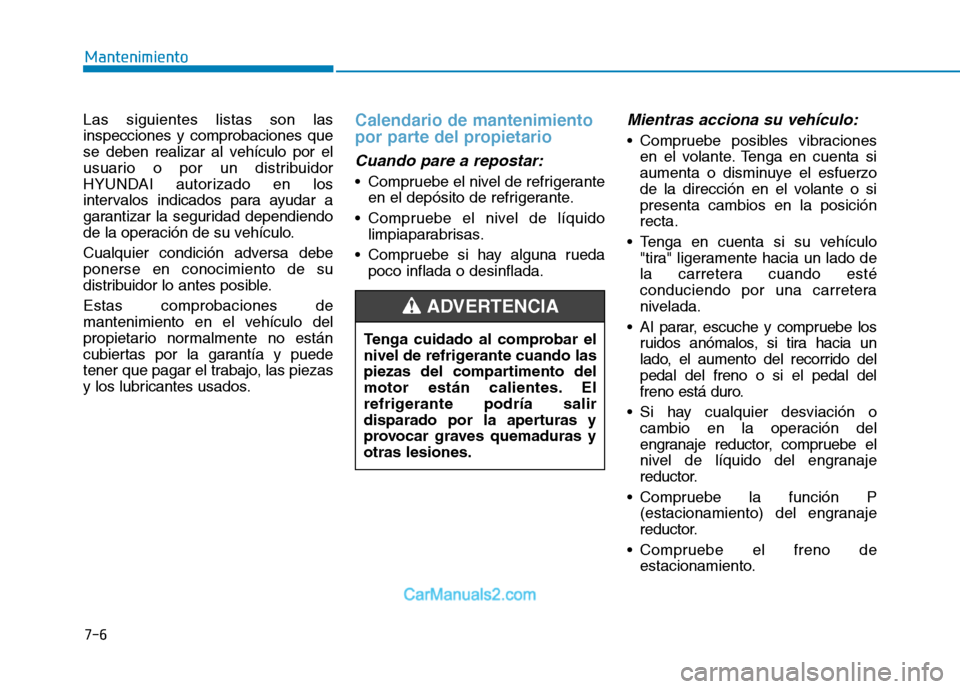

Las siguientes listas son las inspecciones y comprobaciones que
se deben realizar al vehículo por el
usuario o por un distribuidor
HYUNDAI autorizado en los
intervalos indicados para ayudar a
garantizar la seguridad dependiendo
de la operación de su vehículo.
Cualquier condición adversa debe ponerse en conocimiento de su
distribuidor lo antes posible. Estas comprobaciones de
mantenimiento en el vehículo del
propietario normalmente no están
cubiertas por la garantía y puede
tener que pagar el trabajo, las piezas
y los lubricantes usados.Calendario de mantenimiento
por parte del propietario
Cuando pare a repostar:
Compruebe el nivel de refrigeranteen el depósito de refrigerante.
Compruebe el nivel de líquido limpiaparabrisas.
Compruebe si hay alguna rueda poco inflada o desinflada.
Mientras acciona su vehículo:
Compruebe posibles vibracionesen el volante. Tenga en cuenta si
aumenta o disminuye el esfuerzo
de la dirección en el volante o sipresenta cambios en la posiciónrecta.
Tenga en cuenta si su vehículo "tira" ligeramente hacia un lado de
la carretera cuando esté
conduciendo por una carretera
nivelada.
Al parar, escuche y compruebe los ruidos anómalos, si tira hacia un
lado, el aumento del recorrido delpedal del freno o si el pedal del
freno está duro.
Si hay cualquier desviación o cambio en la operación del
engranaje reductor, compruebe el
nivel de líquido del engranaje
reductor.
Compruebe la función P (estacionamiento) del engranaje
reductor.
Compruebe el freno de estacionamiento.
Tenga cuidado al comprobar el
nivel de refrigerante cuando las
piezas del compartimento del
motor están calientes. El
refrigerante podría salir
disparado por la aperturas y
provocar graves quemaduras yotras lesiones.
ADVERTENCIA

7-7
7
Mantenimiento

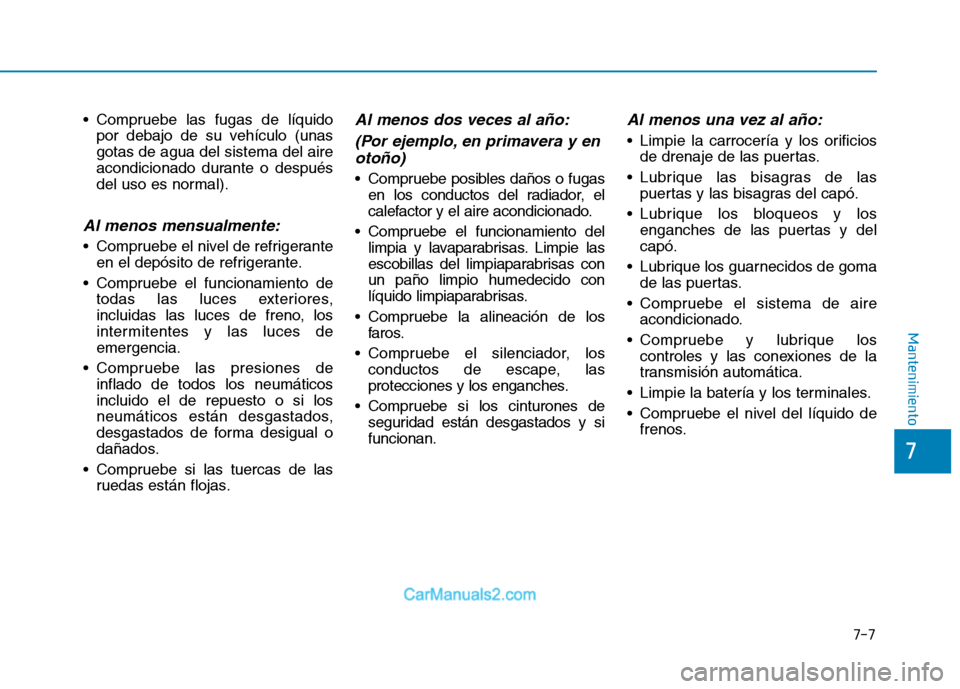

Compruebe las fugas de líquidopor debajo de su vehículo (unas gotas de agua del sistema del aire
acondicionado durante o después
del uso es normal).
Al menos mensualmente:
Compruebe el nivel de refrigeranteen el depósito de refrigerante.
Compruebe el funcionamiento de todas las luces exteriores,
incluidas las luces de freno, los
intermitentes y las luces deemergencia.
Compruebe las presiones de inflado de todos los neumáticosincluido el de repuesto o si los
neumáticos están desgastados,
desgastados de forma desigual o
dañados.
Compruebe si las tuercas de las ruedas están flojas.
Al menos dos veces al año:
(Por ejemplo, en primavera y enotoño)
Compruebe posibles daños o fugas en los conductos del radiador, el
calefactor y el aire acondicionado.
Compruebe el funcionamiento del limpia y lavaparabrisas. Limpie las
escobillas del limpiaparabrisas conun paño limpio humedecido con
líquido limpiaparabrisas.
Compruebe la alineación de los faros.
Compruebe el silenciador, los conductos de escape, las
protecciones y los enganches.
Compruebe si los cinturones de seguridad están desgastados y sifuncionan.
Al menos una vez al año:
Limpie la carrocería y los orificiosde drenaje de las puertas.
Lubrique las bisagras de las puertas y las bisagras del capó.
Lubrique los bloqueos y los enganches de las puertas y delcapó.
Lubrique los guarnecidos de goma de las puertas.
Compruebe el sistema de aire acondicionado.
Compruebe y lubrique los controles y las conexiones de la
transmisión automática.
Limpie la batería y los terminales.
Compruebe el nivel del líquido de frenos.

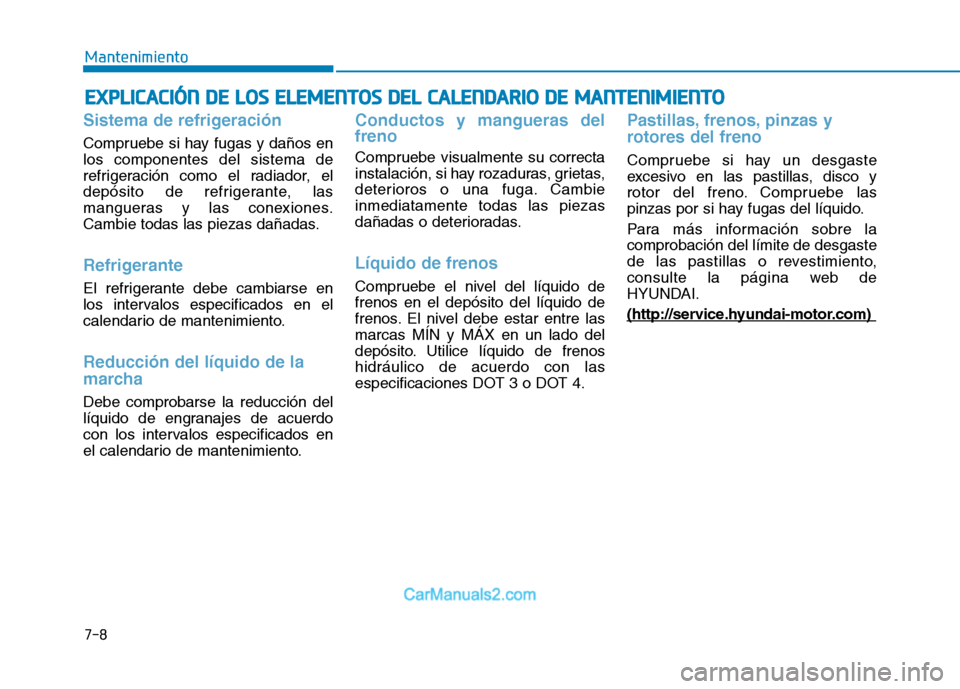

EEXX PPLLIICC AA CCIIÓÓ NN DD EE LL OO SS EE LLEE MM EENN TTOO SS DD EELL CC AA LLEE NN DDAA RRIIOO DD EE MM AANN TTEENN IIMM IIEE NN TTOO
Sistema de refrigeración
Compruebe si hay fugas y daños en los componentes del sistema de
refrigeración como el radiador, el
depósito de refrigerante, las
mangueras y las conexiones.
Cambie todas las piezas dañadas.
Refrigerante
El refrigerante debe cambiarse en
los intervalos especificados en el
calendario de mantenimiento.
Reducción del líquido de la
marcha
Debe comprobarse la reducción del
líquido de engranajes de acuerdo
con los intervalos especificados en
el calendario de mantenimiento.
Conductos y mangueras del freno
Compruebe visualmente su correcta
instalación, si hay rozaduras, grietas,
deterioros o una fuga. Cambieinmediatamente todas las piezas
dañadas o deterioradas.
Líquido de frenos
Compruebe el nivel del líquido de frenos en el depósito del líquido de
frenos. El nivel debe estar entre lasmarcas MÍN y MÁX en un lado del
depósito. Utilice líquido de frenoshidráulico de acuerdo con las
especificaciones DOT 3 o DOT 4.
Pastillas, frenos, pinzas y
rotores del freno
Compruebe si hay un desgaste
excesivo en las pastillas, disco y
rotor del freno. Compruebe las
pinzas por si hay fugas del líquido.
Para más información sobre la comprobación del límite de desgaste
de las pastillas o revestimiento,
consulte la página web de
HYUNDAI. (http://ser
vice.hyundai-motor.com)
7-8
Mantenimiento

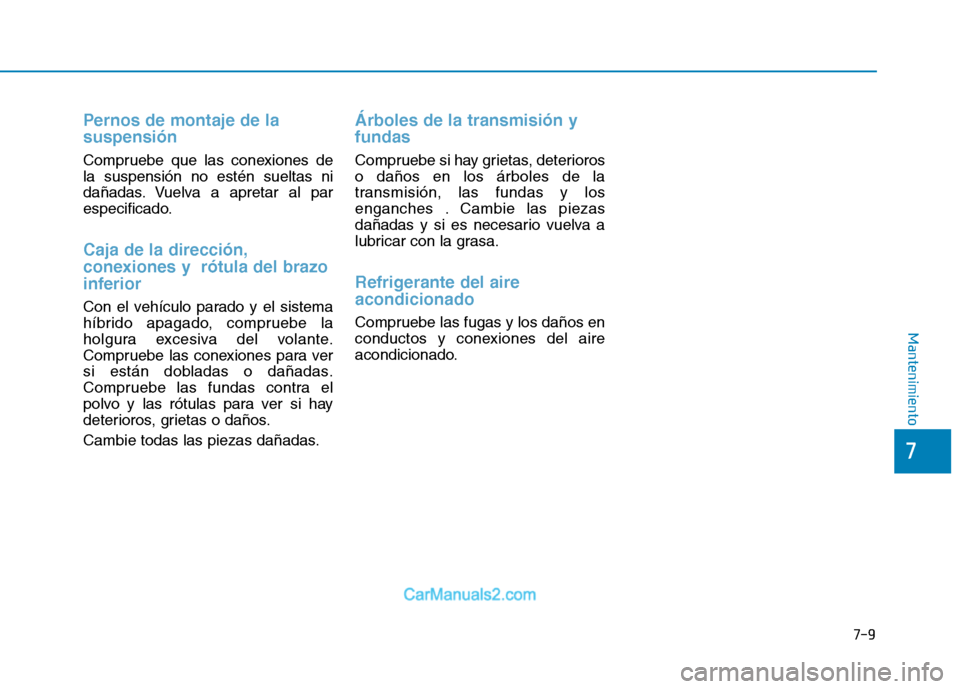

Pernos de montaje de la suspensión
Compruebe que las conexiones de la suspensión no estén sueltas ni
dañadas. Vuelva a apretar al par
especificado.
Caja de la dirección,
conexiones y rótula del brazo
inferior
Con el vehículo parado y el sistema
híbrido apagado, compruebe la
holgura excesiva del volante.
Compruebe las conexiones para ver
si están dobladas o dañadas.
Compruebe las fundas contra el
polvo y las rótulas para ver si hay
deterioros, grietas o daños.
Cambie todas las piezas dañadas.
Árboles de la transmisión y fundas
Compruebe si hay grietas, deterioros o daños en los árboles de la
transmisión, las fundas y los
enganches . Cambie las piezas
dañadas y si es necesario vuelva a
lubricar con la grasa.
Refrigerante del aire acondicionado
Compruebe las fugas y los daños en
conductos y conexiones del aire
acondicionado.7-9
7
Mantenimiento
