Page 31 of 562
H22
CCAA RRIICC AA VV EEIICC OO LLOO EE LLEE TT TTRR IICC OO (( CC AA RRIICC AA NN OO RRMM AALLEE )) (( CC OO NNTT..))

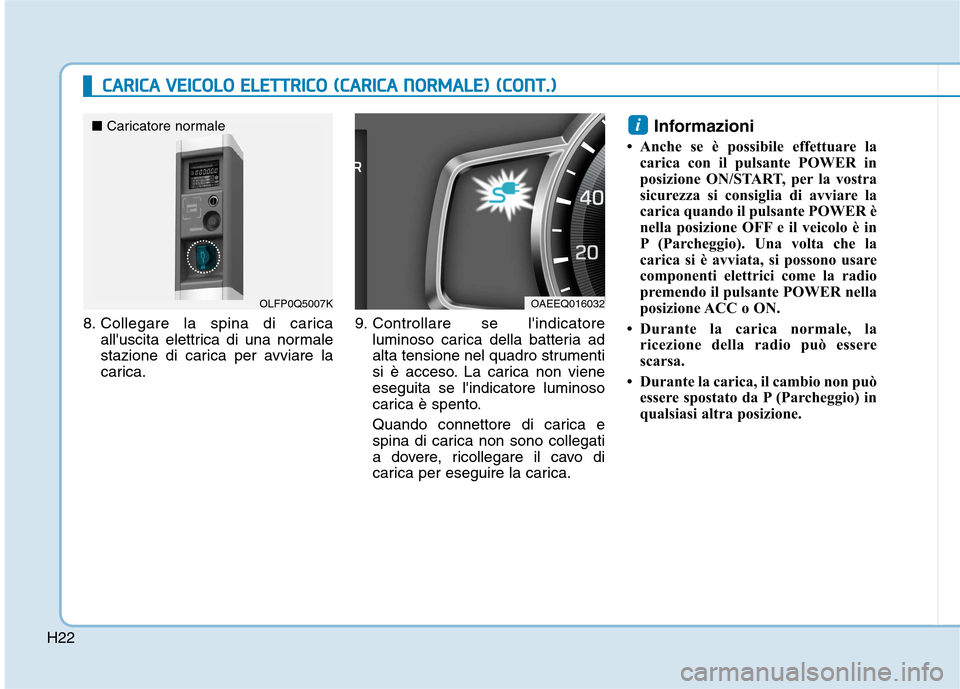

8. Collegare la spina di carica
all'uscita elettrica di una normale
stazione di carica per avviare la
carica. 9. Controllare se l'indicatore
luminoso carica della batteria ad
alta tensione nel quadro strumenti
si è acceso. La carica non vieneeseguita se l'indicatore luminoso
carica è spento.
Quando connettore di carica e
spina di carica non sono collegati
a dovere, ricollegare il cavo di
carica per eseguire la carica. Informazioni
Anche se è possibile effettuare la carica con il pulsante POWER in
posizione ON/START, per la vostra
sicurezza si consiglia di avviare la
carica quando il pulsante POWER è
nella posizione OFF e il veicolo è in
P (Parcheggio). Una volta che la
carica si è avviata, si possono usare
componenti elettrici come la radio
premendo il pulsante POWER nella
posizione ACC o ON.
Durante la carica normale, la ricezione della radio può essere
scarsa.
Durante la carica, il cambio non può essere spostato da P (Parcheggio) in
qualsiasi altra posizione.
i
OLFP0Q5007K
■
Caricatore normaleOAEEQ016032
Page 32 of 562

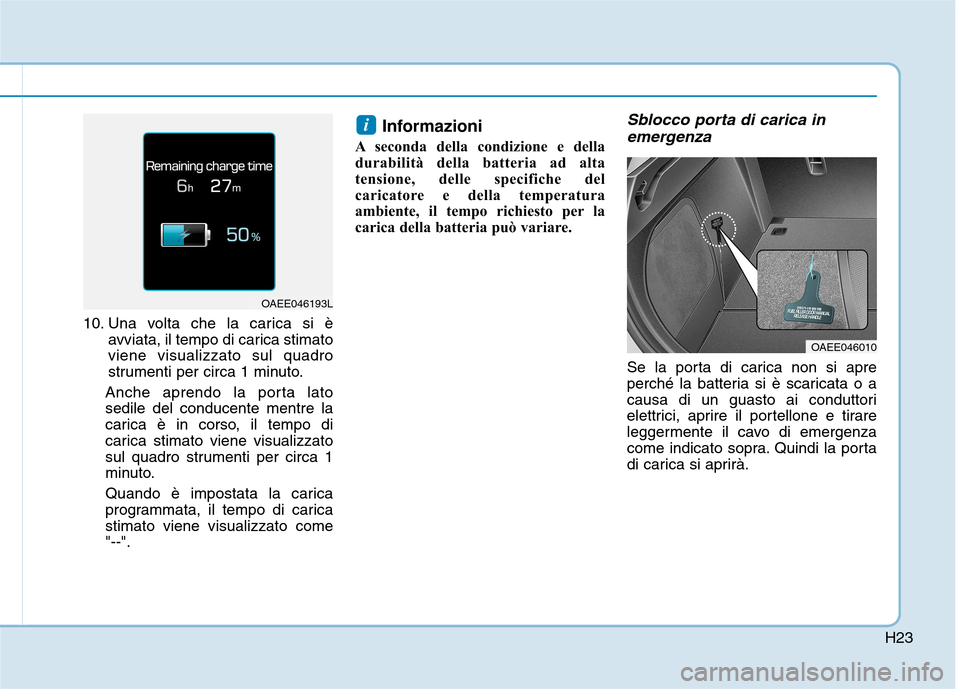

H23
10. Una volta che la carica si èavviata, il tempo di carica stimato viene visualizzato sul quadro
strumenti per circa 1 minuto.
Anche aprendo la porta latosedile del conducente mentre la
carica è in corso, il tempo di
carica stimato viene visualizzato
sul quadro strumenti per circa 1
minuto.
Quando è impostata la carica
programmata, il tempo di caricastimato viene visualizzato come"--". Informazioni
A seconda della condizione e della
durabilità della batteria ad alta
tensione, delle specifiche del
caricatore e della temperatura
ambiente, il tempo richiesto per la
carica della batteria può variare.
Sblocco porta di carica in emergenza
Se la porta di carica non si apre
perché la batteria si è scaricata o a
causa di un guasto ai conduttori
elettrici, aprire il portellone e tirare
leggermente il cavo di emergenza
come indicato sopra. Quindi la porta
di carica si aprirà.
i
OAEE046010
OAEE046193L
Page 33 of 562
H24
CCAA RRIICC AA VV EEIICC OO LLOO EE LLEE TT TTRR IICC OO (( CC AA RRIICC AA NN OO RRMM AALLEE )) (( CC OO NNTT..))

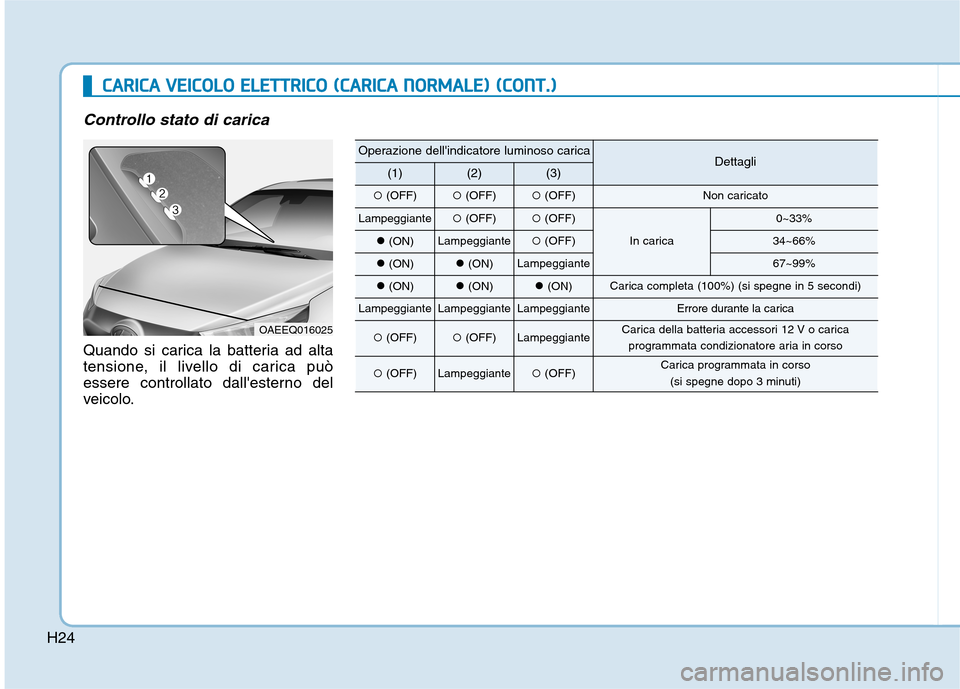

Controllo stato di carica
Quando si carica la batteria ad alta
tensione, il livello di carica può
essere controllato dall'esterno del
veicolo.
OAEEQ016025
Operazione dell'indicatore luminoso caricaDettagli(1)(2)(3)
(OFF) (OFF) (OFF)Non caricato
Lampeggiante (OFF) (OFF)
In carica
0~33%
(ON)Lampeggiante (OFF)34~66%
(ON) (ON)Lampeggiante67~99%
(ON) (ON) (ON)Carica completa (100%) (si spegne in 5 secondi)
LampeggianteLampeggianteLampeggianteErrore durante la carica
(OFF) (OFF)LampeggianteCarica della batteria accessori 12 V o carica
programmata condizionatore aria in corso
(OFF)Lampeggiante (OFF)Carica programmata in corso
(si spegne dopo 3 minuti)
Page 34 of 562
H25

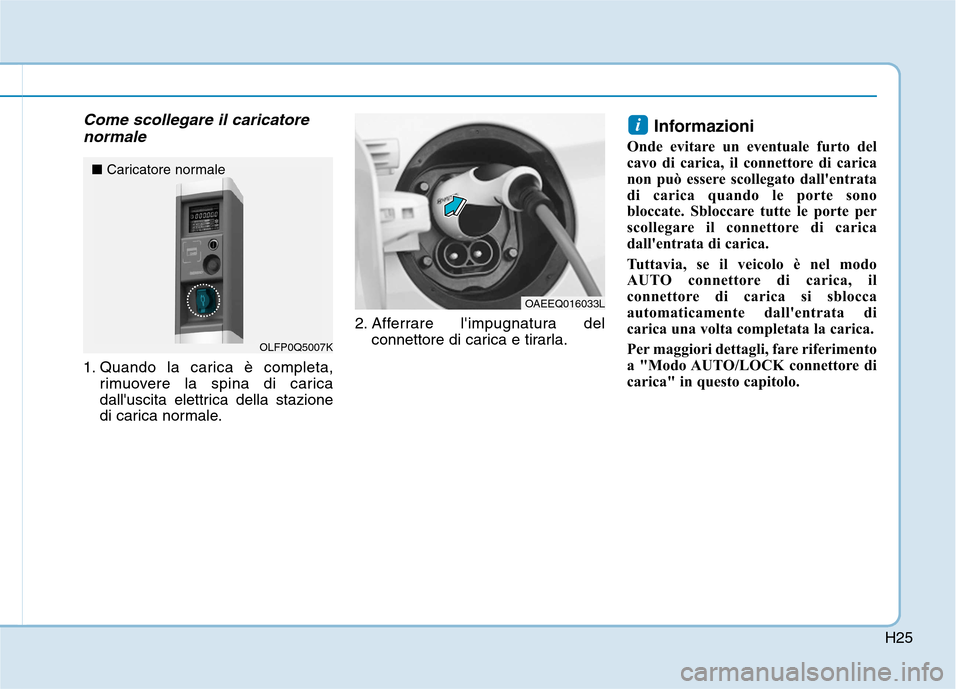

Come scollegare il caricatorenormale
1. Quando la carica è completa, rimuovere la spina di carica
dall'uscita elettrica della stazione
di carica normale. 2. Afferrare l'impugnatura del
connettore di carica e tirarla. Informazioni
Onde evitare un eventuale furto del
cavo di carica, il connettore di carica
non può essere scollegato dall'entrata
di carica quando le porte sono
bloccate. Sbloccare tutte le porte per
scollegare il connettore di carica
dall'entrata di carica.
Tuttavia, se il veicolo è nel modo
AUTO connettore di carica, il
connettore di carica si sblocca
automaticamente dall'entrata di
carica una volta completata la carica.
Per maggiori dettagli, fare riferimento
a "Modo AUTO/LOCK connettore di
carica" in questo capitolo.
i
OLFP0Q5007K
■
Caricatore normale
OAEEQ016033L
Page 35 of 562

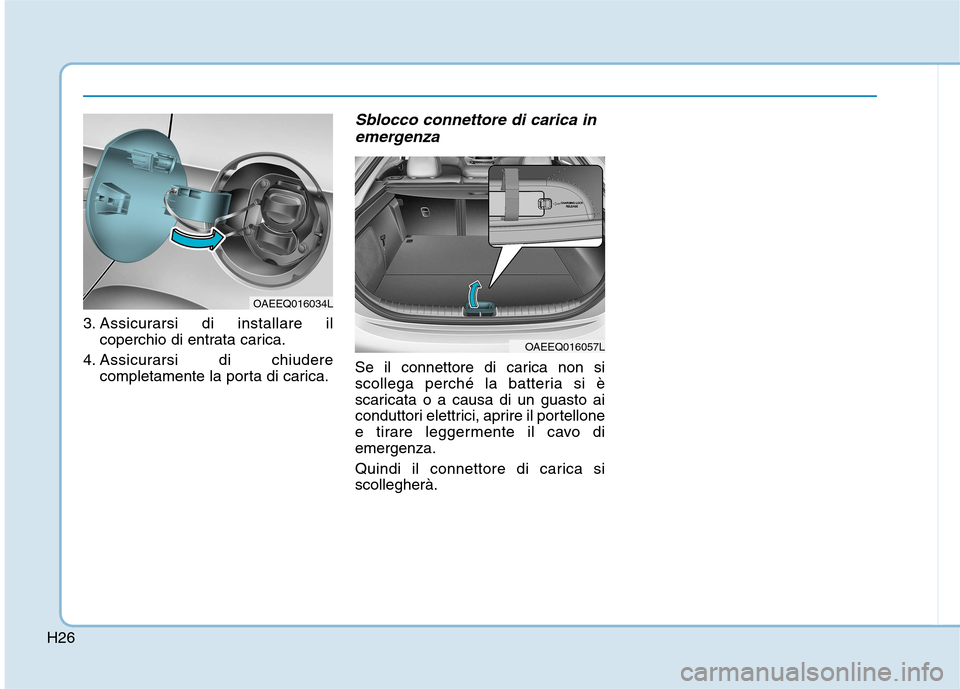

H26
3. Assicurarsi di installare ilcoperchio di entrata carica.
4. Assicurarsi di chiudere completamente la porta di carica.
Sblocco connettore di carica in
emergenza
Se il connettore di carica non si
scollega perché la batteria si è
scaricata o a causa di un guasto ai
conduttori elettrici, aprire il portellone
e tirare leggermente il cavo diemergenza.
Quindi il connettore di carica si scollegherà.
OAEEQ016057L
OAEEQ016034L
Page 36 of 562
H27

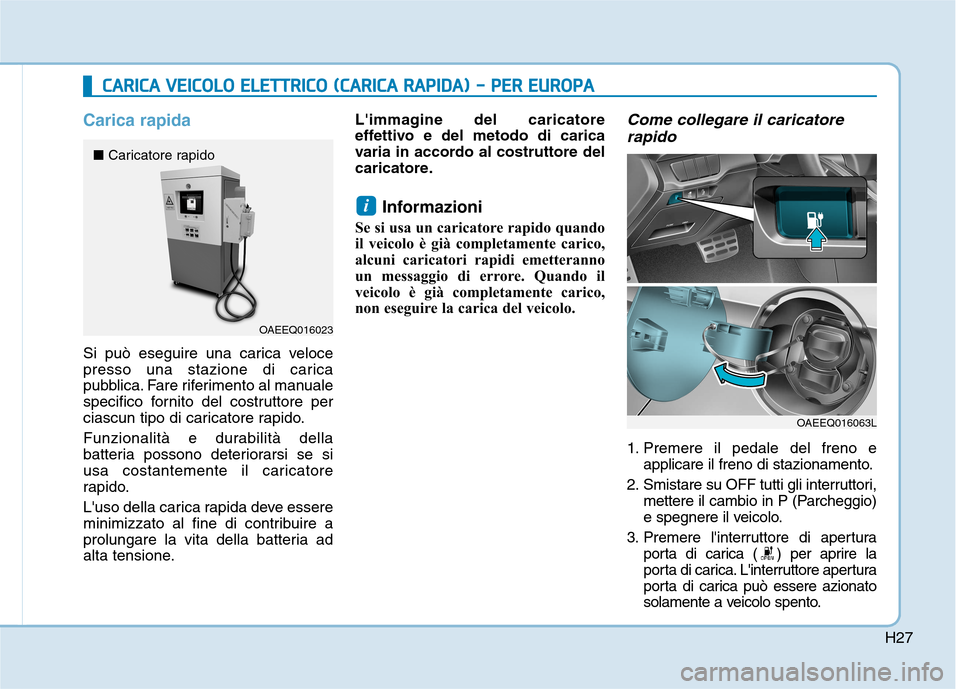

Carica rapida
Si può eseguire una carica veloce
presso una stazione di carica
pubblica. Fare riferimento al manuale
specifico fornito del costruttore per
ciascun tipo di caricatore rapido.
Funzionalità e durabilità della
batteria possono deteriorarsi se si
usa costantemente il caricatore
rapido.
L'uso della carica rapida deve essere
minimizzato al fine di contribuire a
prolungare la vita della batteria ad
alta tensione.L'immagine del caricatore
effettivo e del metodo di carica
varia in accordo al costruttore del
caricatore.
Informazioni
Se si usa un caricatore rapido quando
il veicolo è già completamente carico,
alcuni caricatori rapidi emetteranno
un messaggio di errore. Quando il
veicolo è già completamente carico,
non eseguire la carica del veicolo.
Come collegare il caricatore rapido
1. Premere il pedale del freno e applicare il freno di stazionamento.
2. Smistare su OFF tutti gli interruttori, mettere il cambio in P (Parcheggio)
e spegnere il veicolo.
3. Premere l'interruttore di apertura porta di carica ( ) per aprire la
porta di carica. L'interruttore apertura
porta di carica può essere azionato
solamente a veicolo spento.
i
CCAA RRIICC AA VV EEIICC OO LLOO EE LLEE TT TT RR IICC OO (( CC AA RRIICC AA RR AA PPIIDD AA )) -- PP EERR EE UU RROO PPAA
OAEEQ016023
■
Caricatore rapido
OAEEQ016063L
Page 37 of 562
H28
CCAA RRIICC AA VV EEIICC OO LLOO EE LLEE TT TTRR IICC OO (( CC AA RRIICC AA RR AA PPIIDD AA )) (( CC OO NNTT..))

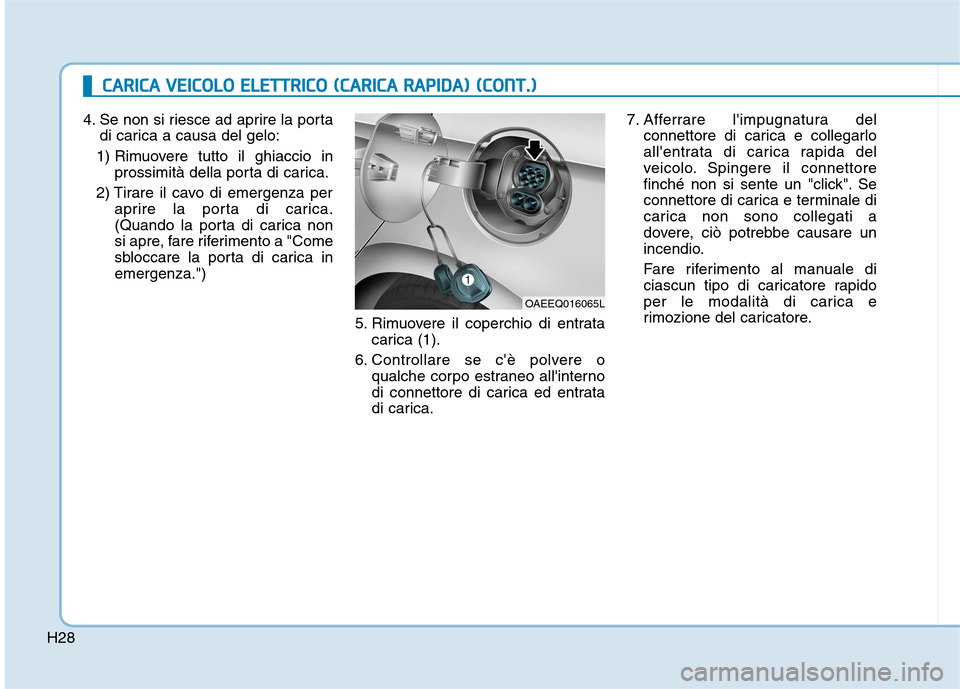

4. Se non si riesce ad aprire la porta
di carica a causa del gelo:
1) Rimuovere tutto il ghiaccio in prossimità della porta di carica.
2) Tirare il cavo di emergenza per aprire la porta di carica.
(Quando la porta di carica non
si apre, fare riferimento a "Come
sbloccare la porta di carica inemergenza.")
5. Rimuovere il coperchio di entratacarica (1).
6. Controllare se c'è polvere o qualche corpo estraneo all'interno
di connettore di carica ed entrata
di carica. 7. Afferrare l'impugnatura del
connettore di carica e collegarlo
all'entrata di carica rapida del
veicolo. Spingere il connettore
finché non si sente un "click". Se
connettore di carica e terminale di
carica non sono collegati a
dovere, ciò potrebbe causare un
incendio.
Fare riferimento al manuale di
ciascun tipo di caricatore rapido
per le modalità di carica e
rimozione del caricatore.
OAEEQ016065L
Page 38 of 562
H29

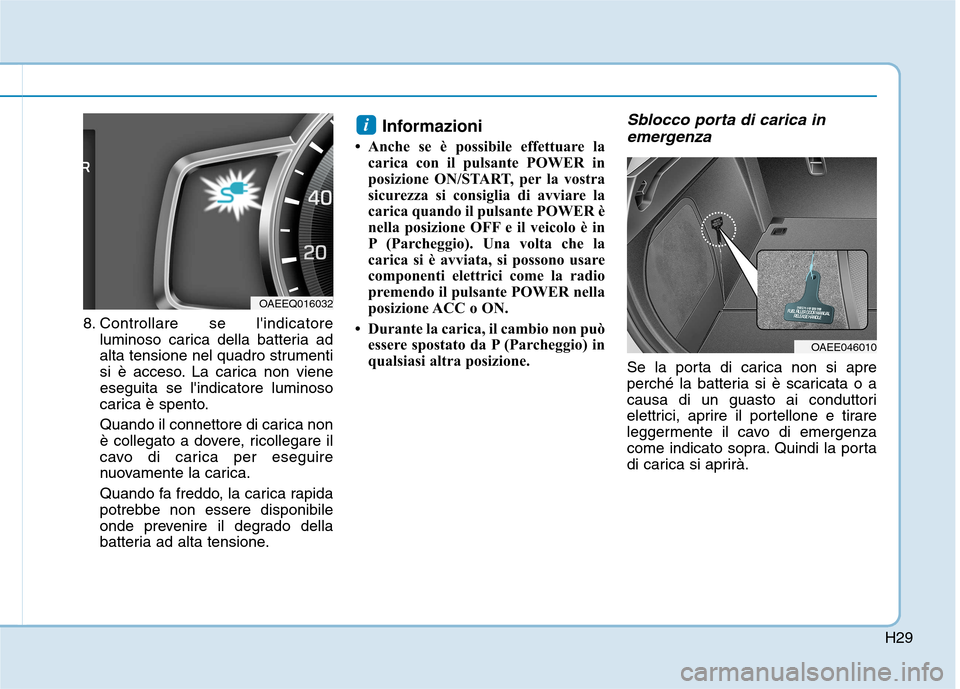

8. Controllare se l'indicatoreluminoso carica della batteria ad
alta tensione nel quadro strumenti
si è acceso. La carica non vieneeseguita se l'indicatore luminoso
carica è spento.
Quando il connettore di carica non
è collegato a dovere, ricollegare il
cavo di carica per eseguire
nuovamente la carica.
Quando fa freddo, la carica rapida
potrebbe non essere disponibile
onde prevenire il degrado della
batteria ad alta tensione. Informazioni
Anche se è possibile effettuare la carica con il pulsante POWER in
posizione ON/START, per la vostra
sicurezza si consiglia di avviare la
carica quando il pulsante POWER è
nella posizione OFF e il veicolo è in
P (Parcheggio). Una volta che la
carica si è avviata, si possono usare
componenti elettrici come la radio
premendo il pulsante POWER nella
posizione ACC o ON.
Durante la carica, il cambio non può essere spostato da P (Parcheggio) in
qualsiasi altra posizione.
Sblocco porta di carica in
emergenza
Se la porta di carica non si apre
perché la batteria si è scaricata o a
causa di un guasto ai conduttori
elettrici, aprire il portellone e tirare
leggermente il cavo di emergenza
come indicato sopra. Quindi la porta
di carica si aprirà.
i
OAEE046010
OAEEQ016032
Page 39 of 562
H30

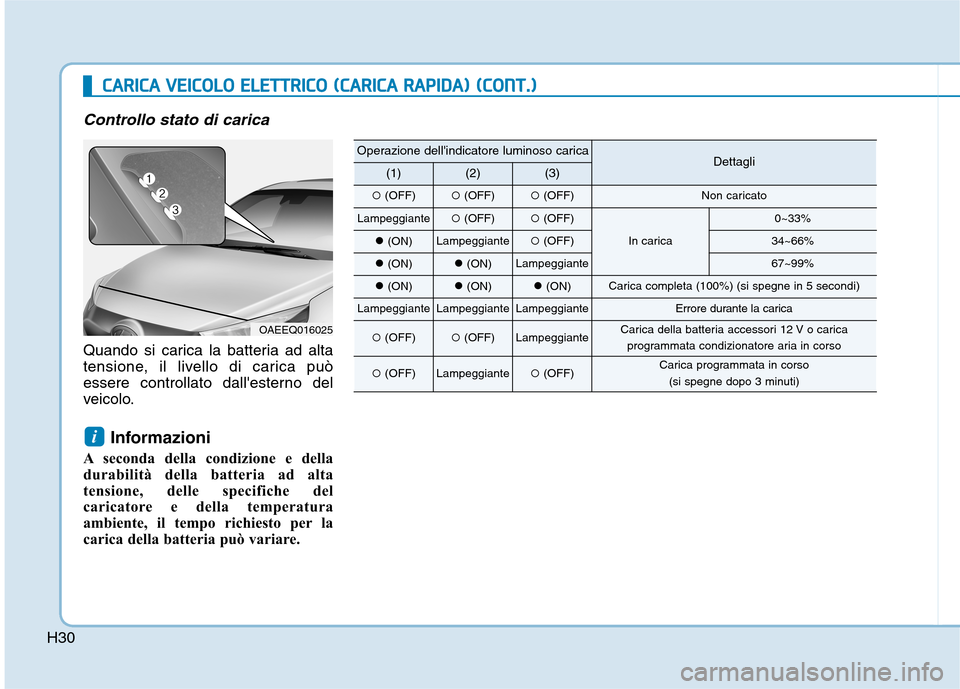

Controllo stato di carica
Quando si carica la batteria ad alta
tensione, il livello di carica può
essere controllato dall'esterno del
veicolo.Informazioni
A seconda della condizione e della
durabilità della batteria ad alta
tensione, delle specifiche del
caricatore e della temperatura
ambiente, il tempo richiesto per la
carica della batteria può variare.
i
Operazione dell'indicatore luminoso caricaDettagli(1)(2)(3)
(OFF) (OFF) (OFF)Non caricato
Lampeggiante (OFF) (OFF)
In carica
0~33%
(ON)Lampeggiante (OFF)34~66%
(ON) (ON)Lampeggiante67~99%
(ON) (ON) (ON)Carica completa (100%) (si spegne in 5 secondi)
LampeggianteLampeggianteLampeggianteErrore durante la carica
(OFF) (OFF)LampeggianteCarica della batteria accessori 12 V o carica
programmata condizionatore aria in corso
(OFF)Lampeggiante (OFF)Carica programmata in corso
(si spegne dopo 3 minuti)
CC AA RRIICC AA VV EEIICC OO LLOO EE LLEE TT TTRR IICC OO (( CC AA RRIICC AA RR AA PPIIDD AA )) (( CC OO NNTT..))
OAEEQ016025
Page 40 of 562
H31

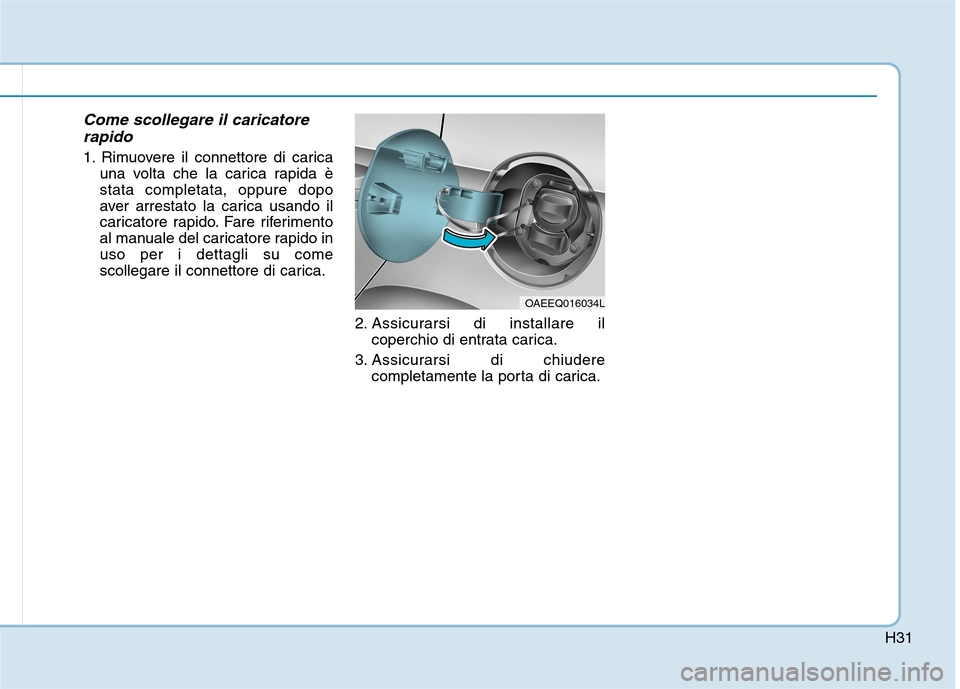

Come scollegare il caricatorerapido
1. Rimuovere il connettore di carica una volta che la carica rapida è stata completata, oppure dopo
aver arrestato la carica usando il
caricatore rapido. Fare riferimento
al manuale del caricatore rapido inuso per i dettagli su come
scollegare il connettore di carica.
2. Assicurarsi di installare ilcoperchio di entrata carica.
3. Assicurarsi di chiudere completamente la porta di carica.
OAEEQ016034L
