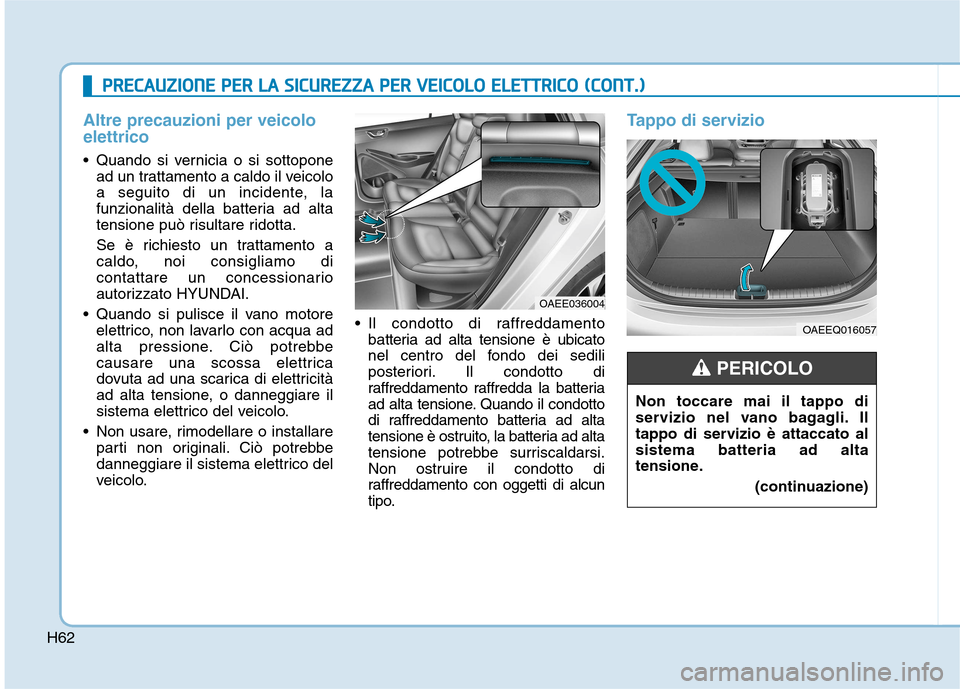

H62
Altre precauzioni per veicolo elettrico
Quando si vernicia o si sottoponead un trattamento a caldo il veicolo
a seguito di un incidente, la
funzionalità della batteria ad alta
tensione può risultare ridotta.
Se è richiesto un trattamento a
caldo, noi consigliamo di
contattare un concessionario
autorizzato HYUNDAI.
Quando si pulisce il vano motore elettrico, non lavarlo con acqua ad
alta pressione. Ciò potrebbe
causare una scossa elettrica
dovuta ad una scarica di elettricità
ad alta tensione, o danneggiare il
sistema elettrico del veicolo.
Non usare, rimodellare o installare parti non originali. Ciò potrebbe
danneggiare il sistema elettrico del
veicolo. Il condotto di raffreddamento
batteria ad alta tensione è ubicato
nel centro del fondo dei sedili
posteriori. Il condotto di
raffreddamento raffredda la batteria
ad alta tensione. Quando il condotto
di raffreddamento batteria ad alta
tensione è ostruito, la batteria ad alta
tensione potrebbe surriscaldarsi.
Non ostruire il condotto di
raffreddamento con oggetti di alcun
tipo.
Tappo di servizio
OAEE036004
OAEEQ016057
Non toccare mai il tappo di
servizio nel vano bagagli. Il
tappo di servizio è attaccato alsistema batteria ad alta
tensione. (continuazione)
PERICOLO
PPRR EECCAA UU ZZIIOO NNEE PP EERR LL AA SS IICC UU RREEZZ ZZAA PP EERR VV EEIICC OO LLOO EE LLEE TT TT RR IICC OO (( CC OO NNTT..))

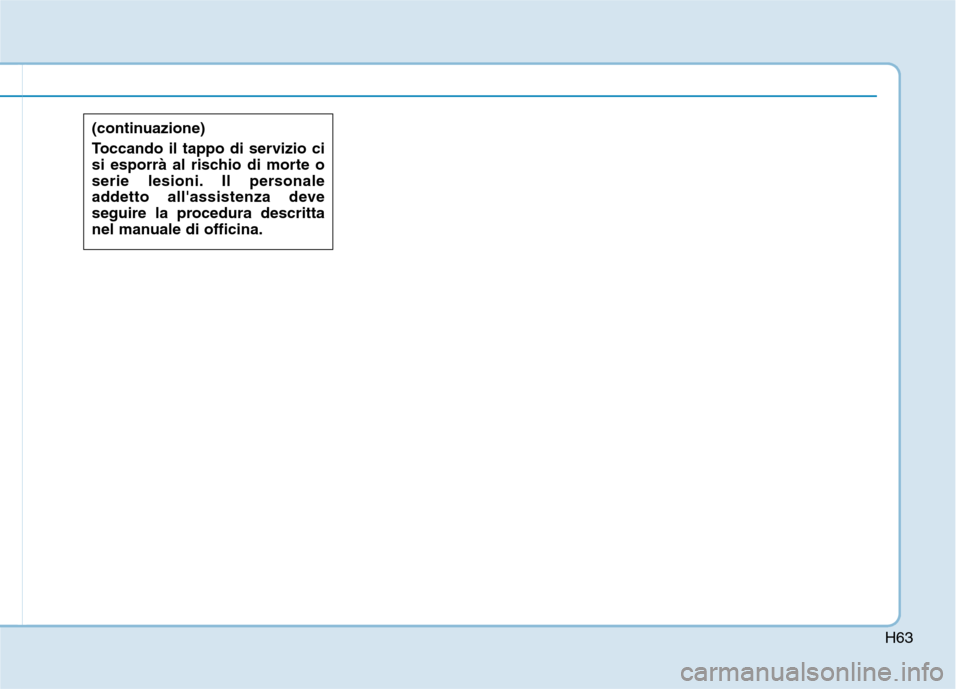

H63
(continuazione)
Toccando il tappo di servizio ci
si esporrà al rischio di morte o
serie lesioni. Il personale
addetto all'assistenza deve
seguire la procedura descritta
nel manuale di officina.

Un'occhiata al veicolo
1

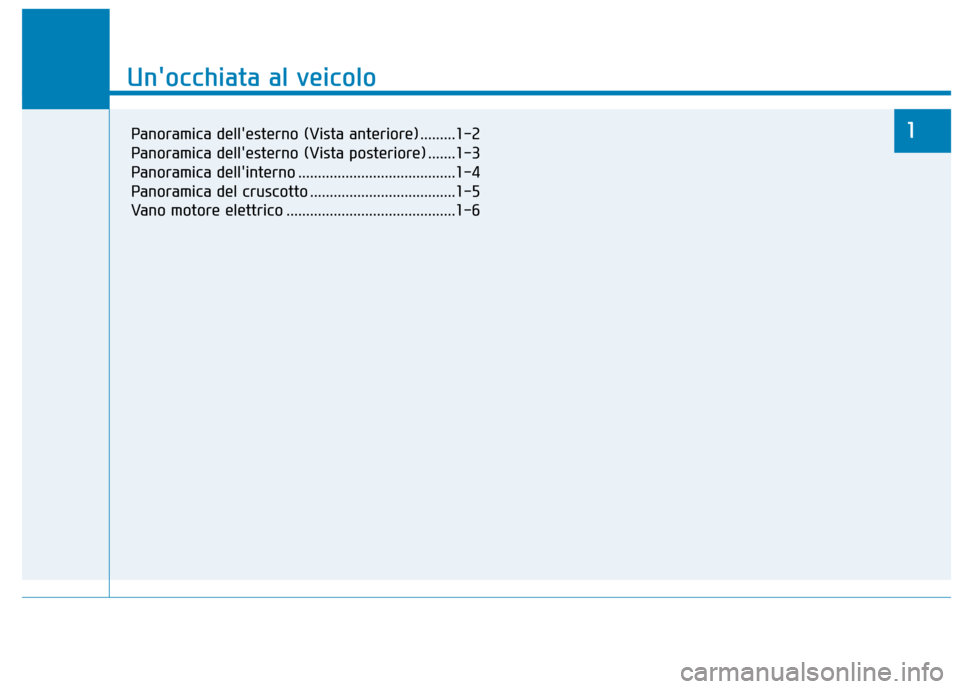

Un'occhiata al veicolo
1Panoramica dell'esterno (Vista anteriore) .........1-2
Panoramica dell'esterno (Vista posteriore) .......1-3
Panoramica dell'interno ........................................1-4
Panoramica del cruscotto .....................................1-5
Vano motore elettrico ...........................................1-6

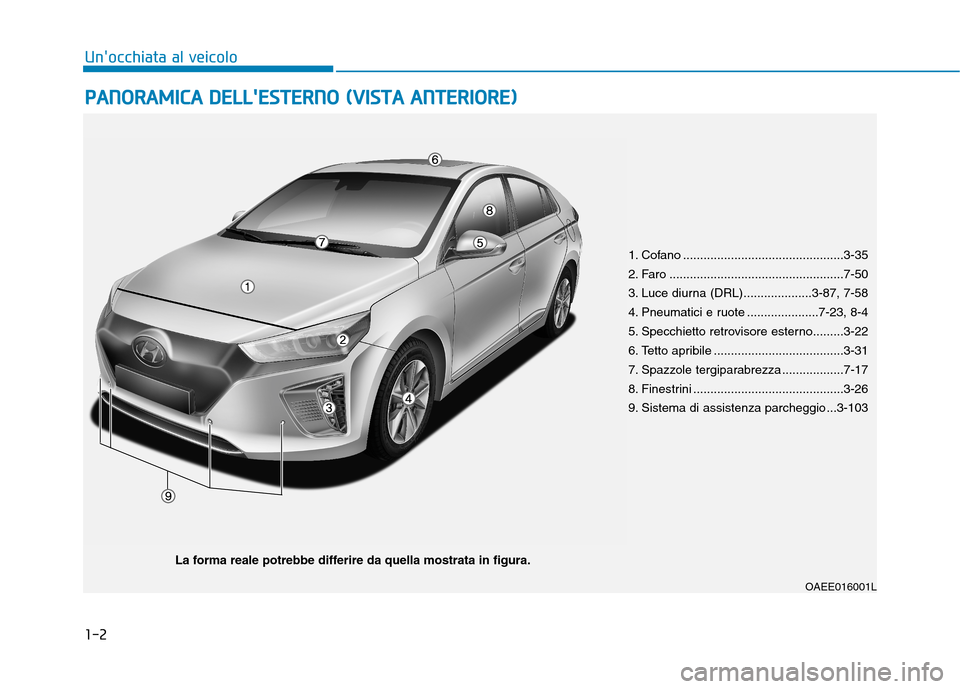

1-2
PPAA NN OO RRAA MM IICC AA DD EELLLL''EE SSTT EERR NN OO (( VV IISS TT AA AA NN TTEERR IIOO RREE))
Un'occhiata al veicolo
OAEE016001L
1. Cofano ...............................................3-35
2. Faro ...................................................7-50
3. Luce diurna (DRL)....................3-87, 7-58
4. Pneumatici e ruote .....................7-23, 8-4
5. Specchietto retrovisore esterno.........3-22
6. Tetto apribile ......................................3-31
7. Spazzole tergiparabrezza ..................7-17
8. Finestrini ............................................3-26
9. Sistema di assistenza parcheggio ...3-103
La forma reale potrebbe differire da quella mostrata in figura.

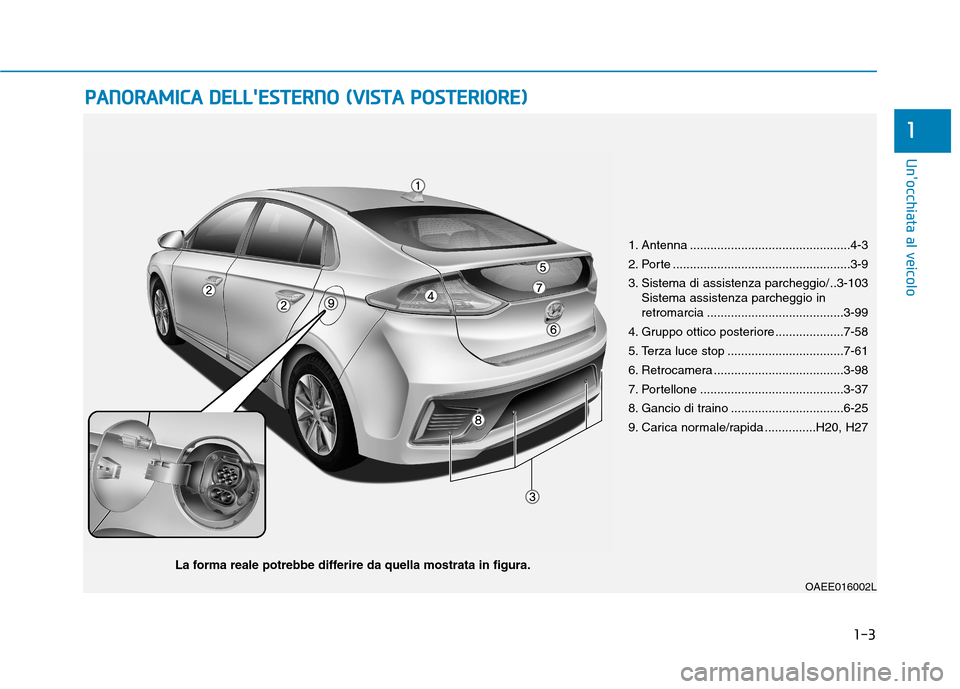

1-3
Un'occhiata al veicolo
PPAA NN OO RRAA MM IICC AA DD EELLLL''EE SSTT EERR NN OO (( VV IISS TT AA PP OO SSTT EERR IIOO RREE))
1
OAEE016002L
1. Antenna ...............................................4-3
2. Porte ....................................................3-9
3. Sistema di assistenza parcheggio/ ..3-103
Sistema assistenza parcheggio in
retromarcia ........................................3-99
4. Gruppo ottico posteriore ....................7-58
5. Terza luce stop ..................................7-61
6. Retrocamera ......................................3-98
7. Portellone ..........................................3-37
8. Gancio di traino .................................6-25
9. Carica normale/rapida ...............H20, H27
La forma reale potrebbe differire da quella mostrata in figura.

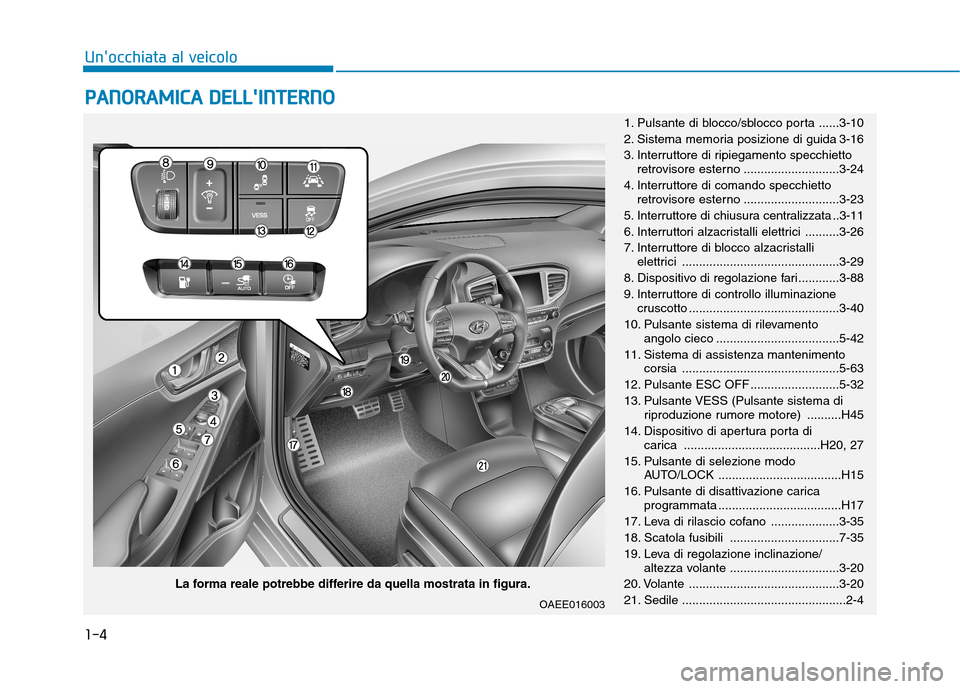

1-4
Un'occhiata al veicoloP
P AA NN OO RRAA MM IICC AA DD EELLLL''IINN TTEERR NN OO
OAEE016003 1. Pulsante di blocco/sblocco porta ......3-10
2. Sistema memoria posizione di guida 3-16
3. Interruttore di ripiegamento specchietto
retrovisore esterno ............................3-24
4. Interruttore di comando specchietto retrovisore esterno ............................3-23
5. Interruttore di chiusura centralizzata ..3-11
6. Interruttori alzacristalli elettrici ..........3-26
7. Interruttore di blocco alzacristalli elettrici ..............................................3-29
8. Dispositivo di regolazione fari............3-88
9. Interruttore di controllo illuminazione cruscotto ............................................3-40
10. Pulsante sistema di rilevamento angolo cieco ....................................5-42
11. Sistema di assistenza mantenimento corsia ..............................................5-63
12. Pulsante ESC OFF ..........................5-32
13. Pulsante VESS (Pulsante sistema di riproduzione rumore motore) ..........H45
14. Dispositivo di apertura porta di carica ........................................H20, 27
15. Pulsante di selezione modo AUTO/LOCK ....................................H15
16. Pulsante di disattivazione carica programmata ....................................H17
17. Leva di rilascio cofano ....................3-35
18. Scatola fusibili ................................7-35
19. Leva di regolazione inclinazione/ altezza volante ................................3-20
20. Volante ............................................3-20
21. Sedile ................................................2-4
La forma reale potrebbe differire da quella mostrata in figura.

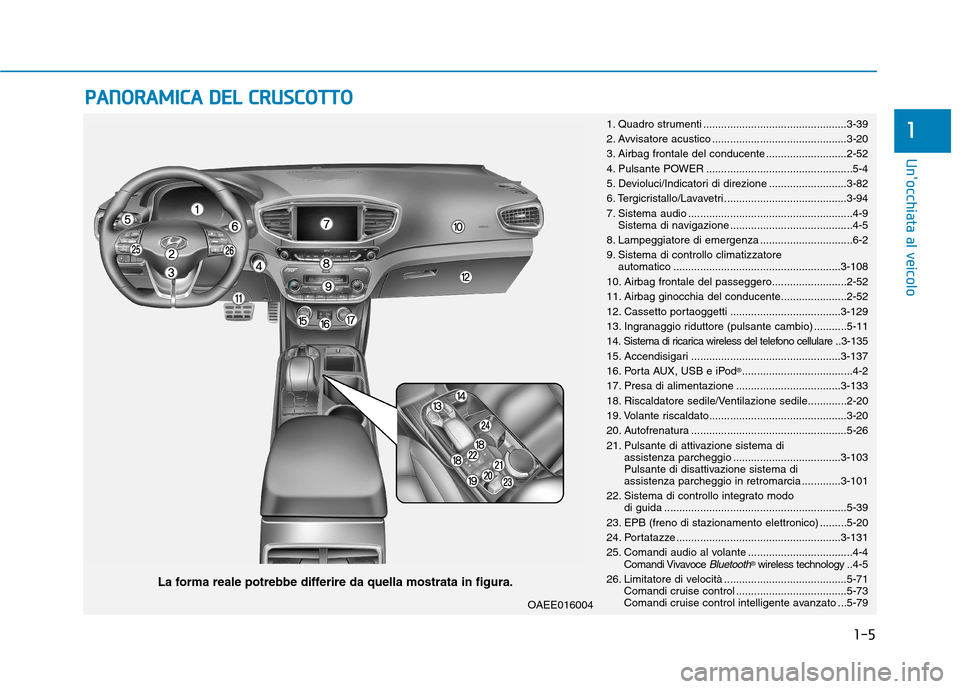

1-5
Un'occhiata al veicolo
1
PPAA NN OO RRAA MM IICC AA DD EELL CC RR UU SSCC OO TTTTOO
La forma reale potrebbe differire da quella mostrata in figura. 1. Quadro strumenti ................................................3-39
2. Avvisatore acustico .............................................3-20
3. Airbag frontale del conducente ...........................2-52
4. Pulsante POWER .................................................5-4
5. Devioluci/Indicatori di direzione ..........................3-82
6. Tergicristallo/Lavavetri .........................................3-94
7. Sistema audio .......................................................4-9
Sistema di navigazione .........................................4-5
8. Lampeggiatore di emergenza ...............................6-2
9. Sistema di controllo climatizzatore automatico ........................................................3-108
10. Airbag frontale del passeggero.........................2-52
11. Airbag ginocchia del conducente......................2-52
12. Cassetto portaoggetti .....................................3-129
13. Ingranaggio riduttore (pulsante cambio) ...........5-11
14. Sistema di ricarica wireless del telefono cellulare .. 3-135
15. Accendisigari ..................................................3-137
16. Porta AUX, USB e iPod ®
.....................................4-2
17. Presa di alimentazione ...................................3-133
18. Riscaldatore sedile/Ventilazione sedile.............2-20
19. Volante riscaldato..............................................3-20
20. Autofrenatura ....................................................5-26
21. Pulsante di attivazione sistema di assistenza parcheggio ....................................3-103
Pulsante di disattivazione sistema di
assistenza parcheggio in retromarcia .............3-101
22. Sistema di controllo integrato modo di guida .............................................................5-39
23. EPB (freno di stazionamento elettronico) .........5-20
24. Portatazze .......................................................3-131
25. Comandi audio al volante ...................................4-4 Comandi Vivavoce
Bluetooth®wireless technology ..4-5
26. Limitatore di velocità .........................................5-71 Comandi cruise control .....................................5-73
Comandi cruise control intelligente avanzato ...5-79
OAEE016004

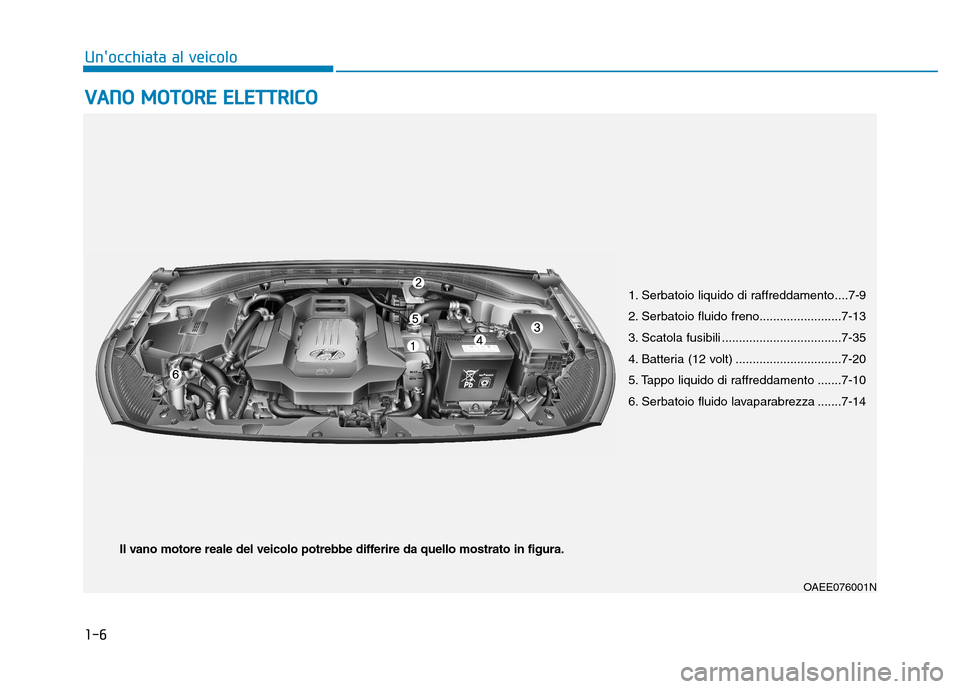

1-6
Un'occhiata al veicoloV
V AA NN OO MM OOTTOO RREE EE LLEE TT TTRR IICC OO
1. Serbatoio liquido di raffreddamento....7-9
2. Serbatoio fluido freno........................7-13
3. Scatola fusibili ...................................7-35
4. Batteria (12 volt) ...............................7-20
5. Tappo liquido di raffreddamento .......7-10
6. Serbatoio fluido lavaparabrezza .......7-14
OAEE076001N
Il vano motore reale del veicolo potrebbe differire da quello mostrato in figura.

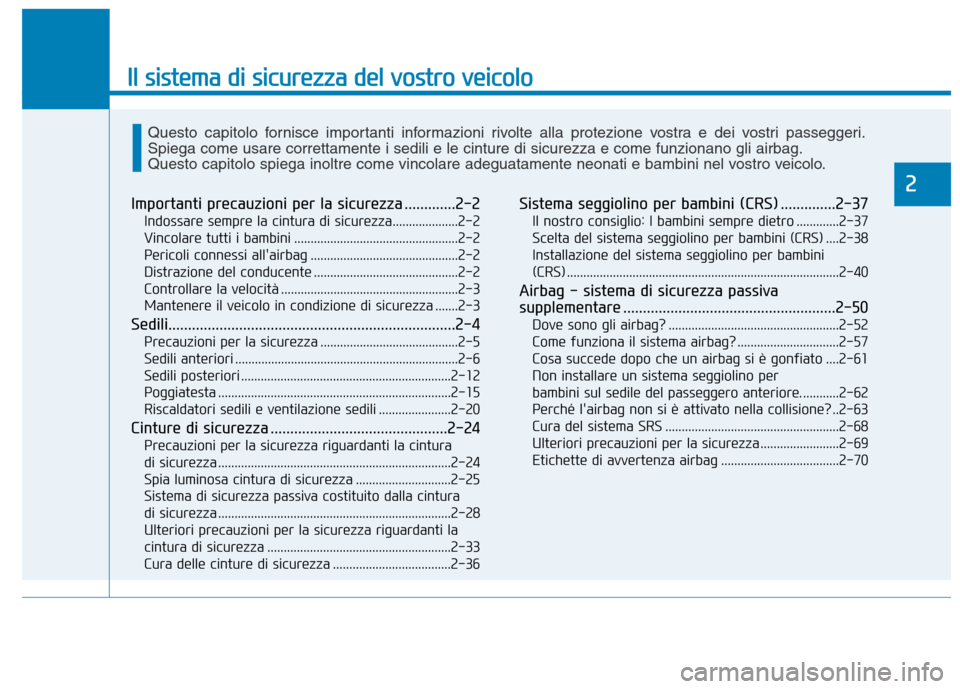

Il sistema di sicurezza del vostro veicolo
2
Importanti precauzioni per la sicurezza .............2-2Indossare sempre la cintura di sicurezza....................2-2
Vincolare tutti i bambini ..................................................2-2
Pericoli connessi all'airbag .............................................2-2
Distrazione del conducente ............................................2-2
Controllare la velocità ......................................................2-3
Mantenere il veicolo in condizione di sicurezza .......2-3
Sedili.........................................................................2-4 Precauzioni per la sicurezza ..........................................2-5
Sedili anteriori ....................................................................2-6
Sedili posteriori ................................................................2-12
Poggiatesta .......................................................................2-15
Riscaldatori sedili e ventilazione sedili ......................2-20
Cinture di sicurezza .............................................2-24 Precauzioni per la sicurezza riguardanti la cintura
di sicurezza .......................................................................2-24Spia luminosa cintura di sicurezza .............................2-25
Sistema di sicurezza passiva costituito dalla cintura
di sicurezza .......................................................................2-28
Ulteriori precauzioni per la sicurezza riguardanti la
cintura di sicurezza ........................................................2-33 Cura delle cinture di sicurezza ....................................2-36 Sistema seggiolino per bambini (CRS) ..............2-37
Il nostro consiglio: I bambini sempre dietro .............2-37
Scelta del sistema seggiolino per bambini (CRS) ....2-38
Installazione del sistema seggiolino per bambini
(CRS) ...................................................................................2-40
Airbag - sistema di sicurezza passiva
supplementare ......................................................2-50 Dove sono gli airbag? ....................................................2-52
Come funziona il sistema airbag? ...............................2-57
Cosa succede dopo che un airbag si è gonfiato ....2-61
Non installare un sistema seggiolino per
bambini sul sedile del passeggero anteriore. ...........2-62 Perché l'airbag non si è attivato nella collisione? ..2-63
Cura del sistema SRS .....................................................2-68
Ulteriori precauzioni per la sicurezza ........................2-69
Etichette di avvertenza airbag ....................................2-70
Questo capitolo fornisce importanti informazioni rivolte alla protezione vostra e dei vostri passeggeri. Spiega come usare correttamente i sedili e le cinture di sicurezza e come funzionano gli airbag.
Questo capitolo spiega inoltre come vincolare adeguatamente neonati e bambini nel vostro veicolo.

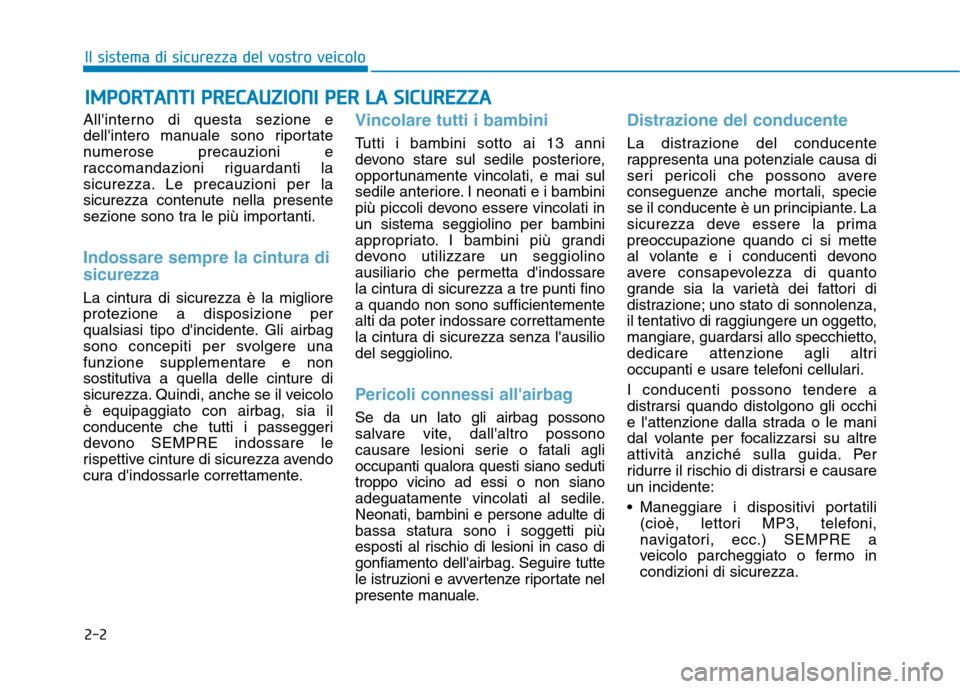

2-2
All'interno di questa sezione e
dell'intero manuale sono riportate
numerose precauzioni e
raccomandazioni riguardanti la
sicurezza. Le precauzioni per la
sicurezza contenute nella presente
sezione sono tra le più importanti.
Indossare sempre la cintura di sicurezza
La cintura di sicurezza è la migliore protezione a disposizione per
qualsiasi tipo d'incidente. Gli airbag
sono concepiti per svolgere unafunzione supplementare e non
sostitutiva a quella delle cinture di
sicurezza. Quindi, anche se il veicoloè equipaggiato con airbag, sia il
conducente che tutti i passeggeri
devono SEMPRE indossare le
rispettive cinture di sicurezza avendo
cura d'indossarle correttamente.
Vincolare tutti i bambini
Tutti i bambini sotto ai 13 anni
devono stare sul sedile posteriore,
opportunamente vincolati, e mai sul
sedile anteriore. I neonati e i bambini
più piccoli devono essere vincolati inun sistema seggiolino per bambini
appropriato. I bambini più grandi
devono utilizzare un seggiolino
ausiliario che permetta d'indossare
la cintura di sicurezza a tre punti finoa quando non sono sufficientementealti da poter indossare correttamente
la cintura di sicurezza senza l'ausilio
del seggiolino.
Pericoli connessi all'airbag
Se da un lato gli airbag possono
salvare vite, dall'altro possono
causare lesioni serie o fatali agli
occupanti qualora questi siano sedutitroppo vicino ad essi o non siano
adeguatamente vincolati al sedile.Neonati, bambini e persone adulte di
bassa statura sono i soggetti più
esposti al rischio di lesioni in caso di
gonfiamento dell'airbag. Seguire tutte
le istruzioni e avvertenze riportate nel
presente manuale.
Distrazione del conducente
La distrazione del conducente
rappresenta una potenziale causa di
seri pericoli che possono avere
conseguenze anche mortali, specie
se il conducente è un principiante. La
sicurezza deve essere la primapreoccupazione quando ci si mette
al volante e i conducenti devono
avere consapevolezza di quanto
grande sia la varietà dei fattori di
distrazione; uno stato di sonnolenza,
il tentativo di raggiungere un oggetto,
mangiare, guardarsi allo specchietto,
dedicare attenzione agli altri
occupanti e usare telefoni cellulari. I conducenti possono tendere a
distrarsi quando distolgono gli occhi
e l'attenzione dalla strada o le mani
dal volante per focalizzarsi su altre
attività anziché sulla guida. Per
ridurre il rischio di distrarsi e causareun incidente:
Maneggiare i dispositivi portatili
(cioè, lettori MP3, telefoni,
navigatori, ecc.) SEMPRE a
veicolo parcheggiato o fermo incondizioni di sicurezza.
IIMM PPOO RRTTAA NN TTII PP RR EECCAA UU ZZIIOO NNII PP EERR LL AA SS IICC UU RREEZZ ZZAA
Il sistema di sicurezza del vostro veicolo
