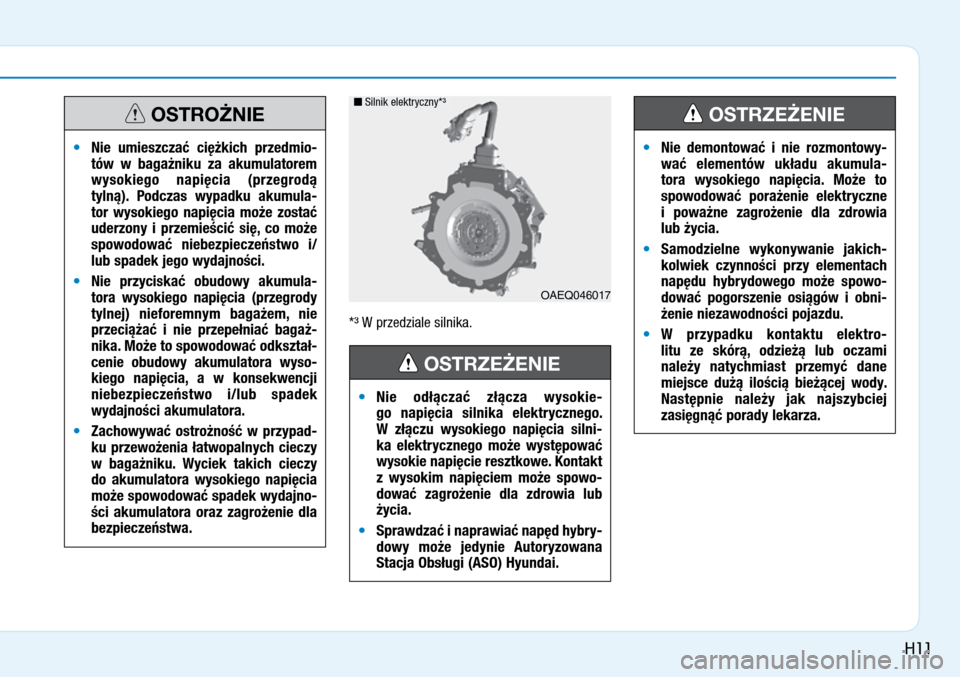

*³ W przedziale silnika.

OAEQ046017
n Silnik elektryczny*³
• Nie odłączać złącza wysokie-
go napięcia silnika elektrycznego.
W  złączu wysokiego napięcia silni-
ka elektrycznego może występować
wysokie napięcie resztkowe. Kontakt
z  wysokim napięciem może spowo-
dować zagrożenie dla zdrowia lub
życia.
• Spra

wdzać i naprawiać napęd hybry-
dowy może jedynie Autoryzowana
Stacja Obsługi (ASO) Hyundai.
OSTRZEŻENIE
•
Nie demontować i  nie rozmontowy-
wać elementów układu akumula-
tora wysokiego napięcia. Może to
spowodować porażenie elektryczne
i  poważne zagrożenie dla zdrowia
lub życia.
• Samodzielne wykon

ywanie jakich-
kolwiek czynności przy elementach
napędu hybrydowego może spowo-
dować pogorszenie osiągów i  obni-
żenie niezawodności pojazdu.
• W przypadku kontaktu elektro

-
litu ze skórą, odzieżą lub oczami
należy natychmiast przemyć dane
miejsce dużą ilością bieżącej wody.
Następnie należy jak najszybciej
zasięgnąć porady lekarza.
OSTRZEŻENIE
•
Nie umieszczać ciężkich przedmio -
tów w  bagażniku za akumulatorem
wysokiego napięcia (przegrodą
tylną). Podczas wypadku akumula-
tor wysokiego napięcia może zostać
uderzony i  przemieścić się, co może
spowodować niebezpieczeństwo i/
lub spadek jego wydajności.
• Nie przyciskać obudowy akumula

-
tora wysokiego napięcia (przegrody
tylnej) nieforemnym bagażem, nie
przeciążać i  nie przepełniać bagaż-
nika. Może to spowodować odkształ-
cenie obudowy akumulatora wyso-
kiego napięcia, a  w  konsekwencji
niebezpieczeństwo i/lub spadek
wydajności akumulatora.
• Zachowywać ostrożność w

przypad-
ku przewożenia łatwopalnych cieczy
w  bagażniku. Wyciek takich cieczy
do akumulatora wysokiego napięcia
może spowodować spadek wydajno-
ści akumulatora oraz zagrożenie dla
bezpieczeństwa.

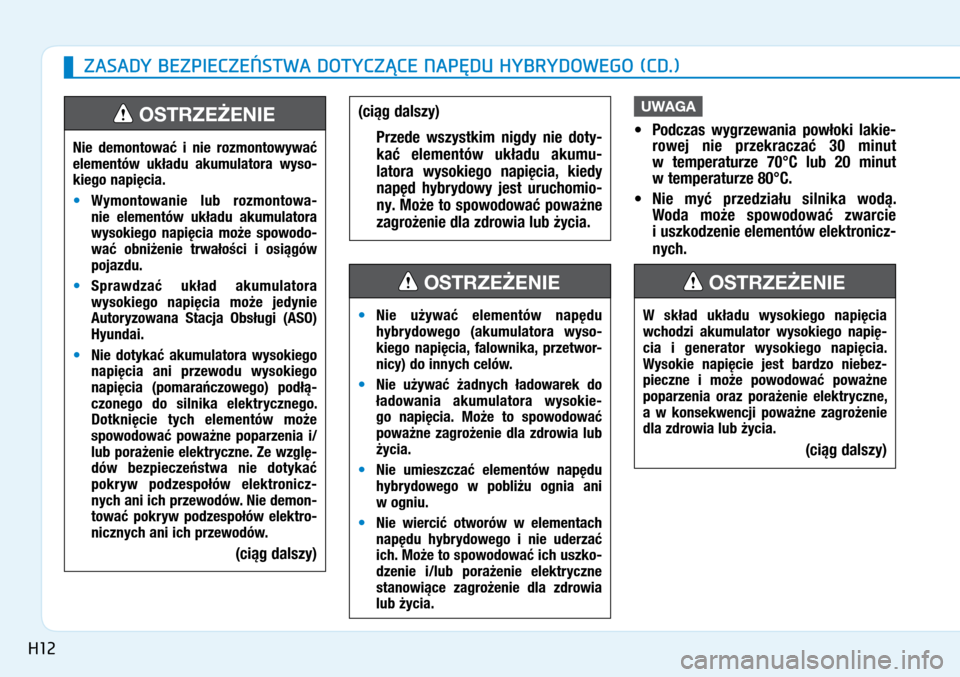

OSTROŻNIE
H11

UWAGA
• Podczas wygrzewania powłoki lakie -
rowej nie przekraczać 30  minut
w  temperaturze 70°C lub 20  minut
w temperaturze 80°C.
• Nie

myć

przedziału

silnika

wodą. W

oda może spowodować zwarcie
i uszkodzenie elementów elektronicz-
nych.
Nie demontować i  nie rozmontowywać
elementów układu akumulatora wyso-
kiego napięcia.
• Wymontowanie

lub rozmontowa-
nie elementów układu akumulatora
wysokiego napięcia może spowodo-
wać obniżenie trwałości i  osiągów
pojazdu.
• Spra

wdzać układ akumulatora
wysokiego napięcia może jedynie
Autoryzowana Stacja Obsługi (ASO)
Hyundai.
• Nie dotykać akumulatora wysokiego
n

apięcia ani przewodu wysokiego
napięcia (pomarańczowego) podłą-
czonego do silnika elektrycznego.
Dotknięcie tych elementów może
spowodować poważne poparzenia i/
lub porażenie elektryczne. Ze wzglę-
dów bezpieczeństwa nie dotykać
pokryw podzespołów elektronicz-
nych ani ich przewodów. Nie demon-
tować pokryw podzespołów elektro-
nicznych ani ich przewodów.
(ciąg dalszy)
OSTRZEŻENIE
•
Nie używać elementów napędu
hybrydowego (akumulatora wyso-
kiego napięcia, falownika, przetwor -
nicy) do innych celów.
• Nie używać żadn

ych ładowarek do
ładowania akumulatora wysokie-
go napięcia. Może to spowodować
poważne zagrożenie dla zdrowia lub
życia.
• Nie umieszczać elementów napędu
hybr

ydowego w  pobliżu ognia ani
w ogniu.
• Nie wiercić otworów w

elementach
napędu hybrydowego i  nie uderzać
ich. Może to spowodować ich uszko-
dzenie i/lub porażenie elektryczne
stanowiące zagrożenie dla zdrowia
lub życia.
OSTRZEŻENIE
W  skład układu wysokiego napięcia
wchodzi akumulator wysokiego napię-
cia i  generator wysokiego napięcia.
Wysokie napięcie jest bardzo niebez-
pieczne i  może powodować poważne
poparzenia oraz porażenie elektryczne,
a  w  konsekwencji poważne zagrożenie
dla zdrowia lub życia.
(ciąg dalszy)
OSTRZEŻENIE
ZASADY BEZPIECZEŃSTWA DOTYCZĄCE NAPĘDU HYBRYDOWEGO (CD.)
(ciąg dalszy)
Przede wszystkim nigdy nie doty

-
kać elementów układu akumu-
latora wysokiego napięcia, kiedy
napęd hybrydowy jest uruchomio-
ny. Może to spowodować poważne
zagrożenie dla zdrowia lub życia.
H12

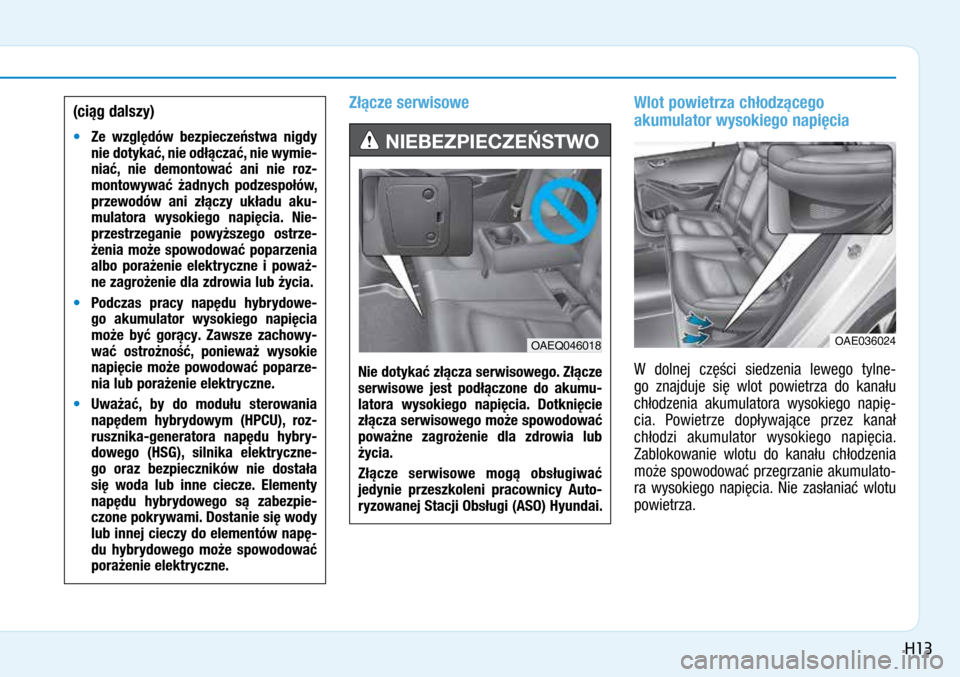

Złącze serwisoweWlot powietrza chłodzącego
akumulator wysokiego napięcia
W  dolnej części siedzenia lewego tylne-
go znajduje się wlot powietrza do kanału
chłodzenia akumulatora wysokiego napię-
cia. Powietrze dopływające przez kanał
chłodzi akumulator wysokiego napięcia.
Zablokowanie wlotu do kanału chłodzenia
może spowodować przegrzanie akumulato-
ra wysokiego napięcia. Nie zasłaniać wlotu
powietrza.
(ciąg dalszy)
•
Ze względów bezpieczeństwa nigdy
nie dotykać,
nie odłączać, nie wymie-
niać, nie demontować ani nie roz-
montowywać żadnych podzespołów,
przewodów ani złączy układu aku-
mulatora wysokiego napięcia. Nie-
przestrzeganie powyższego ostrze-
żenia może spowodować poparzenia
albo porażenie elektryczne i  poważ-
ne zagrożenie dla zdrowia lub życia.
• P

odczas pracy napędu hybrydowe-
go akumulator wysokiego napięcia
może być gorący. Zawsze zachowy-
wać ostrożność, ponieważ wysokie
napięcie może powodować poparze-
nia lub porażenie elektryczne.
• Uważać,

by do modułu sterowania
napędem hybrydowym (HPCU), roz-
rusznika-generatora napędu hybry-
dowego (HSG), silnika elektryczne-
go oraz bezpieczników nie dostała
się woda lub inne ciecze. Elementy
napędu hybrydowego są zabezpie-
czone pokrywami. Dostanie się wody
lub innej cieczy do elementów napę-
du hybrydowego może spowodować
porażenie elektryczne.
Nie dotykać złącza serwisowego. Złącze
serwisowe jest podłączone do akumu-
latora wysokiego napięcia. Dotknięcie
złącza serwisowego może spowodować
poważne zagrożenie dla zdrowia lub
życia.
Złącze serwisowe mogą obsługiwać
jedynie przeszkoleni pracownicy Auto-
ryzowanej Stacji Obsługi (ASO) Hyundai.
NIEBEZPIECZEŃSTWO
OAEQ046018OAE036024
H13

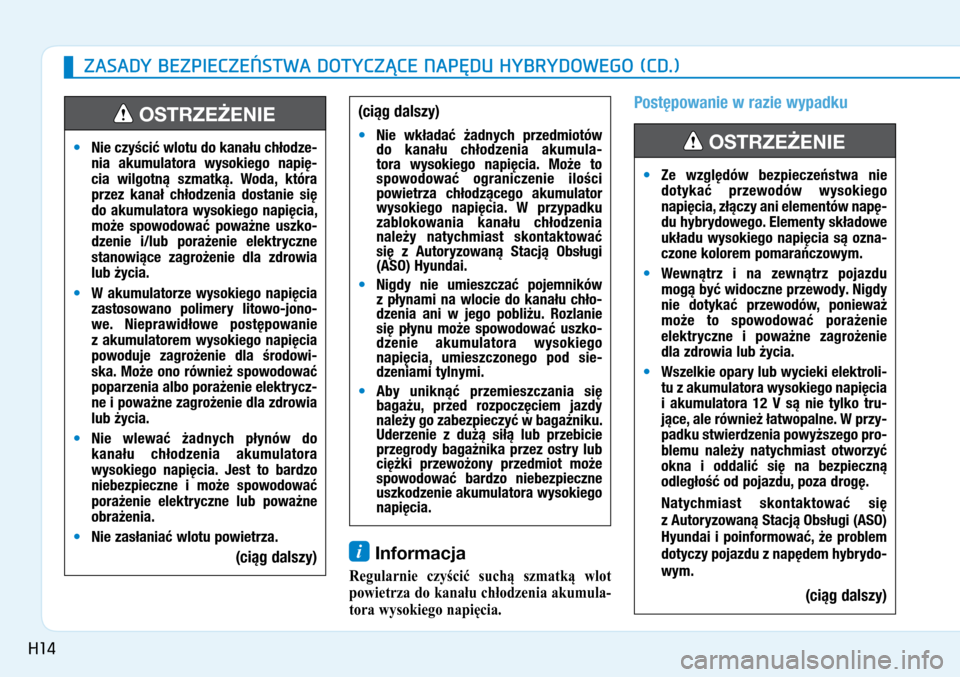

i Informacja
Regularnie czyścić suchą szmatką wlot
powietrza do kanału chłodzenia akumula-
tora wysokiego napięcia.
Postępowanie w razie wypadku
•Nie czyścić wlotu do kanału chłodze -
nia akumulatora wysokiego napię-
cia wilgotną szmatką. Woda, która
przez kanał chłodzenia dostanie się
do akumulatora wysokiego napięcia,
może spowodować poważne uszko-
dzenie i/lub porażenie elektryczne
stanowiące zagrożenie dla zdrowia
lub życia.
• W akumulatorze wysokiego napięcia
zastosowano polimer

y litowo-jono-
we. Nieprawidłowe postępowanie
z  akumulatorem wysokiego napięcia
powoduje zagrożenie dla środowi-
ska. Może ono również spowodować
poparzenia albo porażenie elektrycz-
ne i poważne zagrożenie dla zdrowia
lub życia.
• Nie wlewać żadn

ych płynów do
kanału chłodzenia akumulatora
wysokiego napięcia. Jest to bardzo
niebezpieczne i  może spowodować
porażenie elektryczne lub poważne
obrażenia.
• Nie zasłaniać wlotu powietrza.
(ciąg dalszy)
OSTRZEŻENIE(ciąg dalszy)
•
Nie wkładać żadn ych przedmiotów
do kanału chłodzenia akumula-
tora wysokiego napięcia. Może to
spowodować ograniczenie ilości
powietrza chłodzącego akumulator
wysokiego napięcia. W  przypadku
zablokowania kanału chłodzenia
należy natychmiast skontaktować
się z  Autoryzowaną Stacją Obsługi
(ASO) Hyundai.
• Nigdy nie umieszczać pojemników
z

płynami na wlocie do kanału chło-
dzenia ani w  jego pobliżu. Rozlanie
się płynu może spowodować uszko-
dzenie akumulatora wysokiego
napięcia, umieszczonego pod sie-
dzeniami tylnymi.
• Aby

uniknąć przemieszczania się
bagażu, przed rozpoczęciem jazdy
należy go zabezpieczyć w bagażniku.
Uderzenie z  dużą siłą lub przebicie
przegrody bagażnika przez ostry lub
ciężki przewożony przedmiot może
spowodować bardzo niebezpieczne
uszkodzenie akumulatora wysokiego
napięcia.
ZASADY BEZPIECZEŃSTWA DOTYCZĄCE NAPĘDU HYBRYDOWEGO (CD.)
• Ze względów bezpieczeństwa nie
dotykać przewodów wysokiego
napięcia, złączy ani elementów napę-
du hybrydowego. Elementy składowe
układu wysokiego napięcia są ozna-
czone kolorem pomarańczowym.
• W

ewnątrz i  na zewnątrz pojazdu
mogą być widoczne przewody. Nigdy
nie dotykać przewodów, ponieważ
może to spowodować porażenie
elektryczne i  poważne zagrożenie
dla zdrowia lub życia.
• Wszelkie opar

y lub wycieki elektroli-
tu z akumulatora wysokiego napięcia
i  akumulatora 12  V są nie tylko tru-
jące, ale również łatwopalne. W przy-
padku stwierdzenia powyższego pro-
blemu należy natychmiast otworzyć
okna i  oddalić się na bezpieczną
odległość od pojazdu, poza drogę.
Natychmiast skontaktować się
z Autoryzowaną Stacją Obsługi (ASO)
Hyundai i  poinformować, że problem
dotyczy pojazdu z napędem hybrydo-
wym.
(ciąg dalszy)
OSTRZEŻENIE
H14

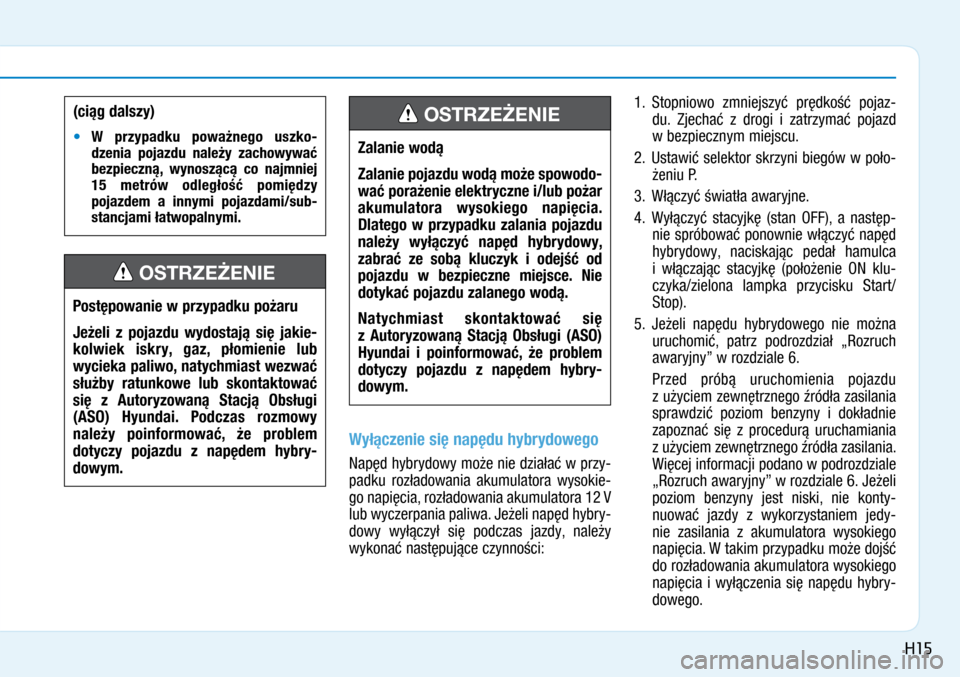

Wyłączenie się napędu hybrydowego
Napęd hybrydowy może nie działać w przy-
padku rozładowania akumulatora wysokie-
go napięcia, rozładowania akumulatora 12 V
lub wyczerpania paliwa. Jeżeli napęd hybry-
dowy wyłączył się podczas jazdy, należy
wykonać następujące czynności:1.

Stopnio
wo zmniejszyć prędkość pojaz-
du. Zjechać z  drogi i  zatrzymać pojazd
w bezpiecznym miejscu.
2.
Usta
wić selektor skrzyni biegów w  poło-
żeniu P.
3.
Włączyć ś
wiatła awaryjne.
4.
Wyłączyć
stacyjkę (stan OFF), a  następ-
nie spróbować ponownie włączyć napęd
hybrydowy, naciskając pedał hamulca
i  włączając stacyjkę (położenie ON klu-
czyka/zielona lampka przycisku Start/
Stop).
5.
Jeżeli
napędu hybrydowego nie można
uruchomić, patrz podrozdział „Rozruch
awaryjny” w rozdziale 6.


P
rzed próbą uruchomienia pojazdu
z użyciem zewnętrznego źródła zasilania
sprawdzić poziom benzyny i  dokładnie
zapoznać się z  procedurą uruchamiania
z użyciem zewnętrznego źródła zasilania.
Więcej informacji podano w podrozdziale
„Rozruch awaryjny” w rozdziale 6. Jeżeli
poziom benzyny jest niski, nie konty-
nuować jazdy z  wykorzystaniem jedy-
nie zasilania z  akumulatora wysokiego
napięcia. W takim przypadku może dojść
do rozładowania akumulatora wysokiego
napięcia i  wyłączenia się napędu hybry-
dowego.
(ciąg dalszy)
•
W przypadku poważnego uszko -
dzenia pojazdu należy zachowywać
bezpieczną, wynoszącą co najmniej
15  metrów odległość pomiędzy
pojazdem a  innymi pojazdami/sub-
stancjami łatwopalnymi.
Postępowanie w przypadku pożaru
Jeżeli z  pojazdu wydostają się jakie-
kolwiek iskry, gaz, płomienie lub
wycieka paliwo, natychmiast wezwać
służby ratunkowe lub skontaktować
się z  Autoryzowaną Stacją Obsługi
(ASO) Hyundai. Podczas rozmowy
należy poinformować, że problem
dotyczy pojazdu z  napędem hybry-
dowym.
OSTRZEŻENIE
Zalanie wodą
Zalanie pojazdu wodą może spowodo-
wać porażenie elektryczne i/lub pożar
akumulatora wysokiego napięcia.
Dlatego w  przypadku zalania pojazdu
należy wyłączyć napęd hybrydowy,
zabrać ze sobą kluczyk i  odejść od
pojazdu w  bezpieczne miejsce. Nie
dotykać pojazdu zalanego wodą.
Natychmiast skontaktować się
z  Autoryzowaną Stacją Obsługi (ASO)
Hyundai i  poinformować, że problem
dotyczy pojazdu z  napędem hybry-
dowym.
OSTRZEŻENIE
H15

1
2
3
4
5
6
7
8
I
Prezentacja ogólna pojazdu
Po pierwsze — bezpieczeństwo
Wyposażenie pojazdu
System multimedialny
Za kierownicą
Postępowanie w przypadku awarii
Przeglądy, czynności obsługowe i naprawy
Dane techniczne i informacje dla użytkownika
Indeks

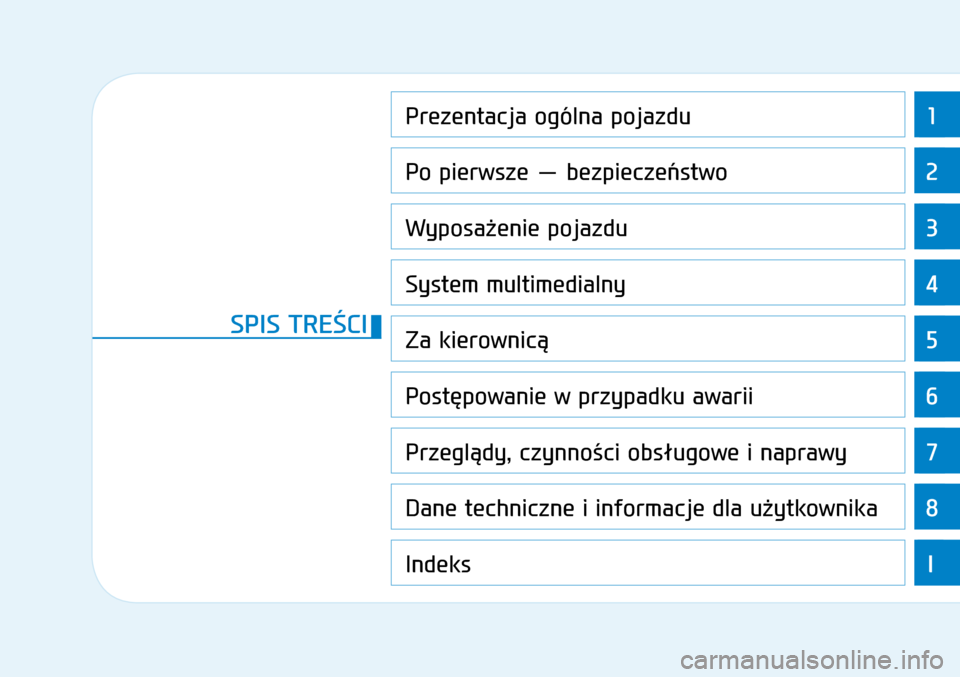

SPIS TREŚCI

Prezentacja ogólna pojazdu
1
Prezentacja ogólna pojazdu

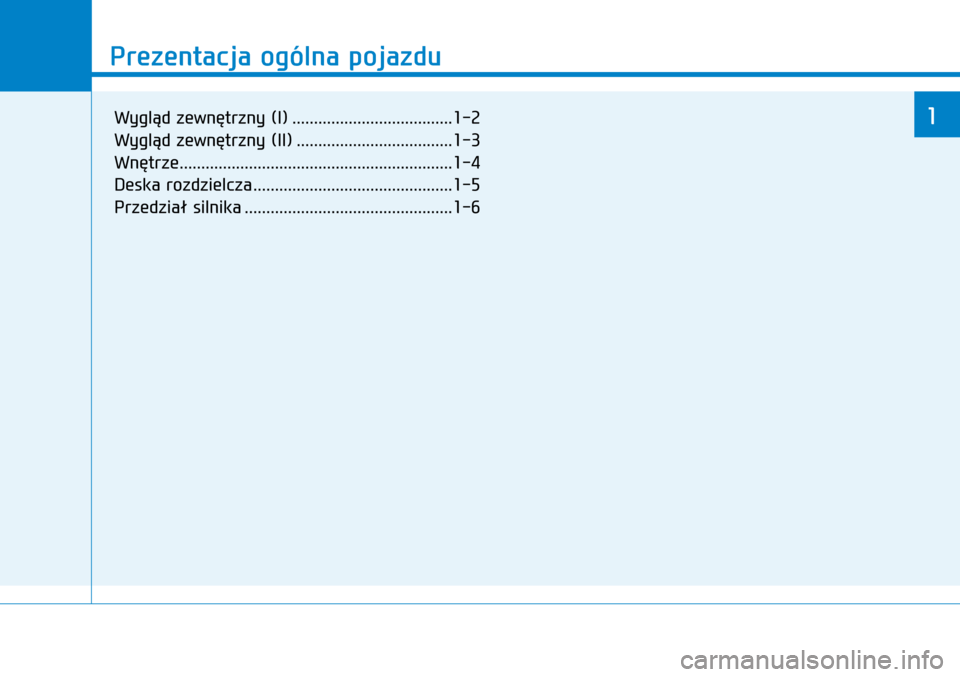

1Wygląd zewnętrzny (I) .....................................1-2
Wygląd zewnętrzny (II) .................................... 1-3
Wnętrze ............................................................... 1-4
Deska rozdzielcza .............................................. 1-5
Przedział silnika ................................................ 1-6

1-2
WYGLĄD ZEWNĘTRZNY (I)

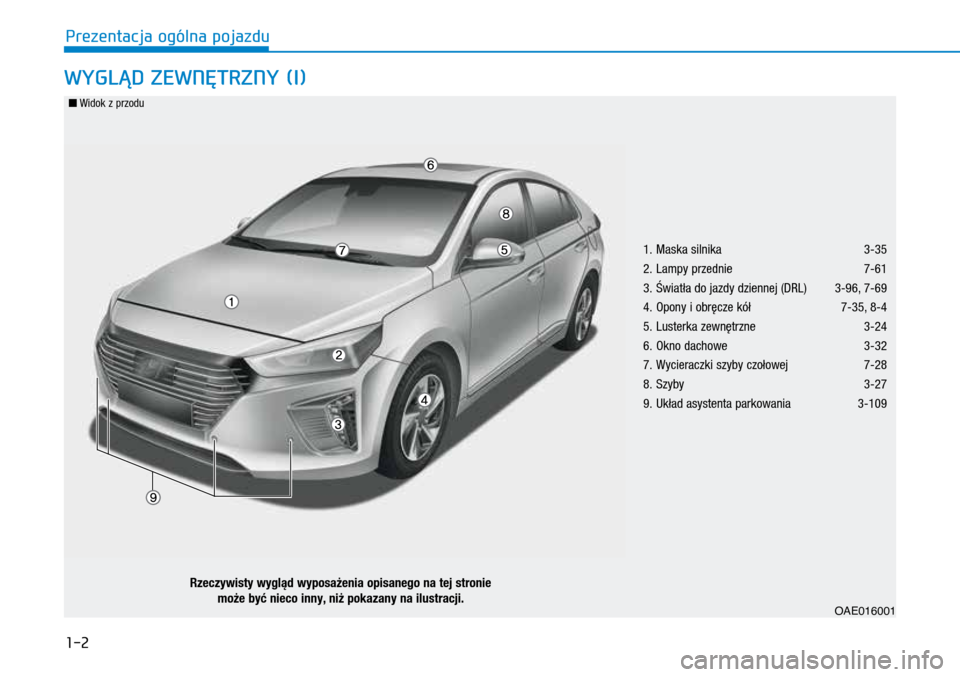

1. Maska silnika 3-35
2. Lampy przednie 7-61
3. Światła do jazdy dziennej (DRL) 3-96, 7-69
4. Opony i obręcze kół 7-35, 8-4
5. Lusterka zewnętrzne 3-24
6. Okno dachowe 3-32
7. Wycieraczki szyby czołowej 7-28
8. Szyby 3-27
9. Układ asystenta parkowania 3-109
OAE016001
n Widok z przodu
Rzeczywisty wygląd wyposażenia opisanego na tej stronie
może być nieco inny, niż pokazany na ilustracji.
Prezentacja ogólna pojazdu

1-3
WYGLĄD ZEWNĘTRZNY (II)

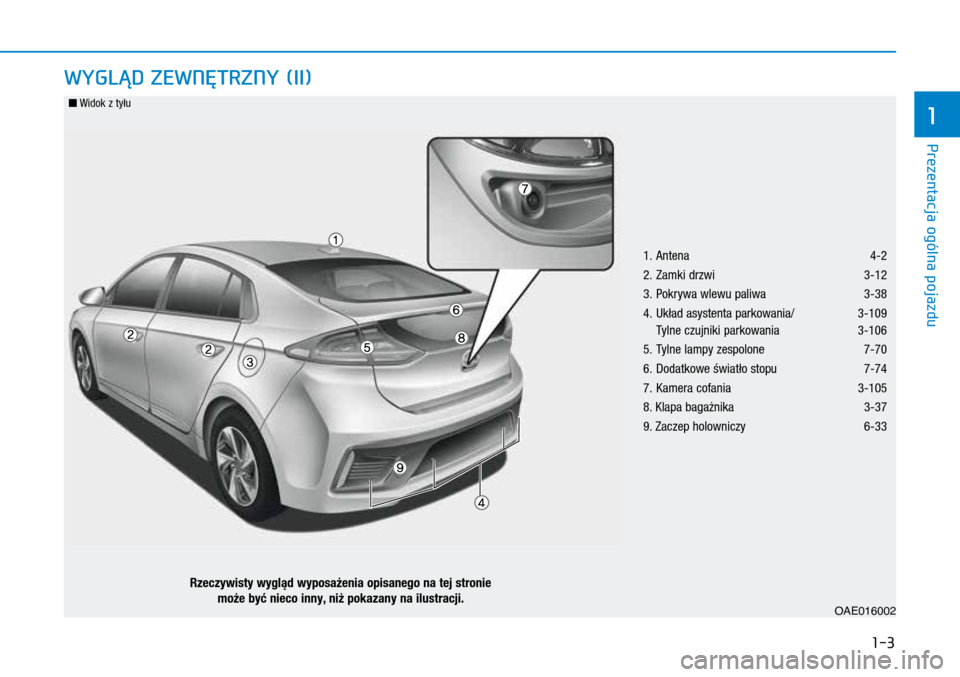

1. Antena 4-2
2. Zamki drzwi 3-12
3. Pokrywa wlewu paliwa 3-38
4. Układ asystenta parkowania/ 3-109
Tylne czujniki parkowania 3-106
5. Tylne lampy zespolone 7-70
6. Dodatkowe światło stopu 7-74
7. Kamera cofania 3-105
8. Klapa bagażnika 3-37
9. Zaczep holowniczy 6-33
OAE016002
n Widok z tyłu
Rzeczywisty wygląd wyposażenia opisanego na tej stronie
może być nieco inny, niż pokazany na ilustracji.
Prezentacja ogólna pojazdu
1

1-4
WNĘTRZE

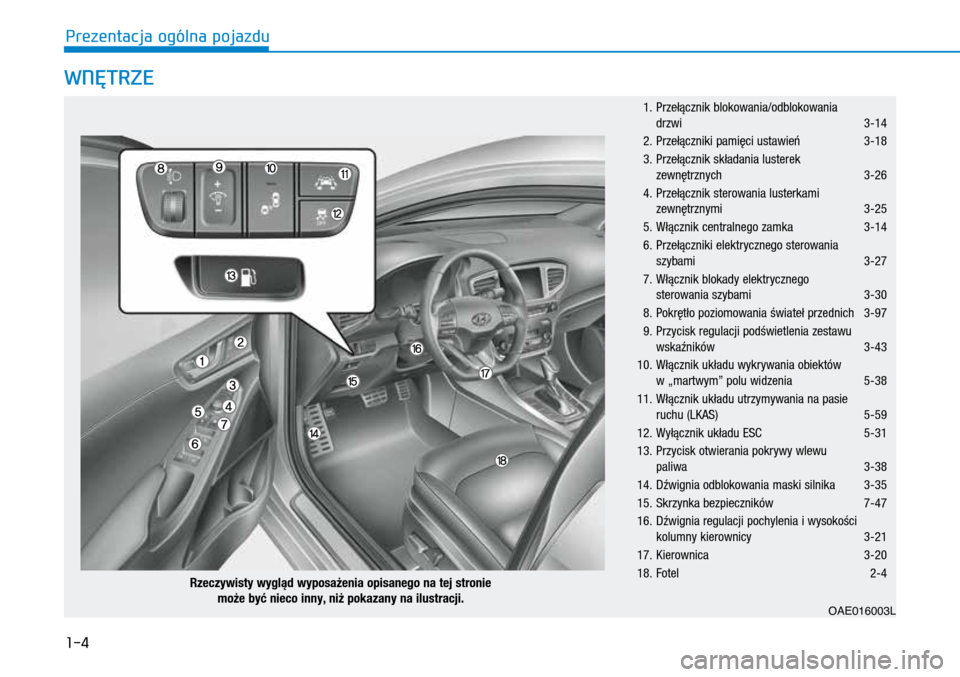

1. Przełącznik blokowania/odblokowania
drzwi 3-14
2. Przełączniki pamięci ustawień 3-18
3. Przełącznik składania lusterek
zewnętrznych 3-26
4. Przełącznik sterowania lusterkami
zewnętrznymi 3-25
5. Włącznik centralnego zamka 3-14
6. Przełączniki elektrycznego sterowania
szybami 3-27
7. Włącznik blokady elektrycznego
sterowania szybami 3-30
8. Pokrętło poziomowania świateł przednich 3-97
9. Przycisk regulacji podświetlenia zestawu
wskaźników 3-43
10. Włącznik układu wykrywania obiektów
w „martwym” polu widzenia 5-38
11. Włącznik układu utrzymywania na pasie
ruchu (LKAS) 5-59
12. Wyłącznik układu ESC 5-31
13. Przycisk otwierania pokrywy wlewu
paliwa 3-38
14. Dźwignia odblokowania maski silnika 3-35
15. Skrzynka bezpieczników 7-47
16. Dźwignia regulacji pochylenia i wysokości
kolumny kierownicy 3-21
17. Kierownica 3-20
18. Fotel 2-4
OAE016003L
Rzeczywisty wygląd wyposażenia opisanego na tej stronie
może być nieco inny, niż pokazany na ilustracji.
Prezentacja ogólna pojazdu
