2-39
Dzieci w wieku poniżej 1 roku należy zawsze
przewozić w  foteliku zwróconym tyłem do
kierunku jazdy. Ponieważ istnieją różne
rodzaje fotelików zwróconych tyłem do kie-
runku jazdy, należy wiedzieć, że niemowlęta
można przewozić wyłącznie w  przeznaczo-
nych dla nich fotelikach (kołyskach). Istnieją
również foteliki przekształcane typu „trzy
w  jednym”, dla których wartości graniczne
wzrostu i  wagi dziecka dla montażu tyłem
do kierunku jazdy są wyższe. Foteliki takie
umożliwiają przewożenie tyłem do kierunku
jazdy dzieci nieco większych.
Fotelików zwróconych tyłem do kierunku
jazdy należy używać do momentu, w  któ-
rym dziecko przekroczy graniczne wartości
wzrostu i  wagi podane przez producenta
fotelika.
Fotelik dla dziecka zwrócony przodem
do kierunku jazdy
W  foteliku zwróconym przodem do kie-
runku jazdy
dziecko podróżuje przypięte
za pomocą uprzęży. Fotelików zwróconych
przodem do kierunku jazdy należy używać
do momentu, w  którym dziecko przekroczy
graniczne wartości wzrostu i  wagi podane
przez producenta fotelika.
Kiedy dziecko jest zbyt duże na jazdę
w foteliku, powinno podróżować na specjal-
nym siedzisku.
Siedzisko dla dziecka
Siedzisko umożliwia przypięcie dziecka
pasem bezpieczeństwa pojazdu. Siedzisko
umożliwia umieszczenie dziecka nieco
wyżej, tak aby pas bezpieczeństwa był
ułożony na najmocniejszych częściach ciała.
Siedzisk należy używać do momentu, aż
dziecko osiągnie wzrost wystarczający do
prawidłowego zapinania pasa bezpieczeń-
stwa, siedząc na siedzeniu pojazdu.
Pas bezpieczeństwa jest zapięty prawidło-
wo, jeżeli jego odcinek biodrowy opasuje
uda, a  nie brzuch. Barkowy odcinek pasa
bezpieczeństwa powinien być ułożony na
barku i  klatce piersiowej, a  nie przecho-
dzić przez szyję lub twarz. Dzieci nale-
ży zawsze przewozić w  odpowiednich dla
nich fotelikach lub  na siedziskach, zgodnie
z  obowiązującymi przepisami. Pozwala to
na zminimalizowanie ryzyka odniesienia
obrażeń podczas wypadku, gwałtownego
hamowania lub nagłego manewru.
OAE036028
Po pierwsze — bezpieczeżstwo
2

2-40
Montaż fotelika dla dzieckaPo wyborze fotelika odpowiedniego dla
dziecka i  pasującego do siedzenia pojazdu
należy w  następujący sposób zamontować
fotelik w pojeździe:
• Prawidłowo zamocować fotelik dla
dziecka w  pojeździe.
Wszystkie foteliki
dla dzieci należy mocować w  pojeździe
za pomocą biodrowego pasa bezpieczeń-
stwa lub za pomocą biodrowego odcinka
biodro
wo-barkowego pasa bezpieczeń-
stwa. Można również stosować górną
pętlę systemu ISOFIX,
system kotwicze-
nia ISOFIX lub odpowiednią podporę.
• Sprawdzić pewność mocowania
fotelika dla dziecka. Aby sprawdzić,
czy fotelik dla dziecka jest prawidłowo
zamocowany, należy popchnąć i  pocią-
gnąć fotelik do przodu oraz na boki.
Jeżeli fotelik jest zamocowany za pomo-
cą pasa bezpieczeństwa, pas powinien
być możliwie jak najbardziej napięty.
W  takim przypadku fotelik może jednak
lekko przemieszczać się na boki.
P
odczas montażu fotelika dla dzieci nale-
ży ustawić położenie siedziska i  oparcia
(wysokość, przesunięcie do przodu lub
do tyłu) tak, by dziecko mogło wygodnie
siedzieć w foteliku.
• Zabezpieczyć dziecko w  foteliku.
Upewnić się, że dziecko jest prawidłowo
przypięte do fotelika, zgodnie z  instruk-
cjami podanymi przez producenta fote-
lika.
Przed przystąpieniem do montowania
fotelika dla dzieci zawsze należy:
Zapoznać się z  instrukcją montażu
i  użytkowania dostarczoną przez pro-
ducenta fotelika dla dzieci i  stosować
się do niej.
Niestosowanie się do ostrzeżeń
i  instrukcji może zwiększyć zagrożenie
dla zdrowia lub życia podczas wypadku.
OSTRZEŻENIE
Jeżeli zagłówek siedzenia uniemożli-
wia prawidłowe zamocowanie fotelika
dla dzieci, należy zmienić ustawienie
zagłówka lub wymontować go.
OSTRZEŻENIE
W zamkniętym pojeździe fotelik dla dzie-
ci może się bardzo rozgrzewać. Dlatego
aby zapobiec poparzeniom, przed
umieszczeniem dziecka w foteliku nale-
ży sprawdzać, czy jego powierzchnia
i klamry nie są zbyt gorące.
OSTROŻNIE
Po pierwsze — bezpieczeżstwo

2-41
Kotwiczenie ISOFIX i mocowanie
pętlowe (system kotwiczenia ISOFIX)
fotelików dla dzieci
System ISOFIX zapewnia prawidłowe i  bez-
pieczne mocowanie fotelika dla dzieci.
Zaprojektowano go tak, by ułatwić montaż
fotelika i  ograniczyć możliwość nieprawi-
dłowego montażu. System ISOFIX wykorzy-
stuje kotwiczenia w  pojeździe oraz zaczepy
fotelika dla dzieci. System ISOFIX eliminuje
konieczność mocowania fotelika dla dzieci
na siedzeniach tylnych za pomocą pasów
bezpieczeństwa.
Kotwiczenia ISOFIX to metalowe uchwyty
zamontowane w  pojeździe. Każde miej-
sce siedzące, wyposażone w  kotwicze-
nia ISOFIX, posiada dwa takie uchwyty.
Mocowane są do nich dolne zaczepy fotelika
dla dzieci.
Użycie systemu ISOFIX pojazdu wymaga
zastosowania fotelika dla dzieci wyposażo-
nego w zaczepy ISOFIX.
Sposób mocowania fotelika z  użyciem sys-
temu ISOFIX jest opisany w  instrukcji dołą-
czonej przez producenta do fotelika.Punkty kotwiczenia systemu ISOFIX służą
wyłącznie do mocowania fotelików na pra-
wym lub lewym siedzeniu tylnym. Ich lokali-
zacja jest przedstawiona na rysunku.
OAE036063
Nie podejmować prób mocowania
fotelika dla dzieci z  użyciem systemu
ISOFIX na środkowym siedzeniu tyl-
nym. Miejsce to nie jest wyposażone
w  kotwiczenia ISOFIX. Próba zamoco-
wania fotelika z wykorzystaniem kotwi-
czeń siedzenia prawego i  lewego może
spowodować ich uszkodzenie.

OSTRZEŻENIE
Po pierwsze — bezpieczeżstwo
2

2-42
Kotwiczenia ISOFIX znajdują się pomiędzy
oparciem i  siedziskiem prawego i  lewego
siedzenia tylnego. Ich lokalizacja jest wska-
zana za pomocą symbolu
.
Aby użyć kotwiczenia ISOFIX, nacisnąć
górną część osłony kotwiczenia.
Montaż fotelików dla dzieci za
pomocą systemu kotwiczenia ISOFIX
Mocowanie fotelika dla dzieci kompaty-
bilnego z  systemem i-Size lub ISOFIX na
prawym lub lewym siedzeniu tylnym
1.

Odsunąć klamrę pasa bezpieczeństwa
od kotwiczeń ISOFIX.
2

.
Odsunąć od kotwiczeń ISOFIX wszystkie
inne przedmioty,

które mogą uniemożli-
wić prawidłowe przymocowanie fotelika
do kotwiczeń.
3.

Umieścić fotelik dla dzieci na siedzeniu
pojazdu,

a  następnie przymocować go
do kotwiczeń ISOFIX zgodnie z instrukcją
dołączoną do fotelika.
4.

Aby pra
widłowo zamocować zaczepy
ISOFIX fotelika w  kotwiczeniach ISOFIX,
postępować zgodnie z  instrukcją dostar -
czoną przez producenta fotelika.
OAE036031
Symbole wskazujące położenie kotwiczeń ISOFIX
Kotwiczenia ISOFIX
Podczas używania systemu ISOFIX nale-
ży przestrzegać poniższych wskazówek:
• Przeczytać instrukcję montażu dołą

-
czoną do fotelika dla dzieci i  stoso-
wać się do niej.
• Aby uniemożliwić dzieciom chwy

-
tanie rozwiniętych pasów bezpie-
czeństwa, należy zapiąć wszystkie
nieużywane pasy, a  ich nadmiar
schować za fotelik. Pas bezpieczeń-
stwa owinięty wokół szyi dziecka
stanowi zagrożenie dla jego zdrowia
lub życia.
• Do każdego kotwiczenia można


mocować tylko jeden fotelik dla dzie-
ci. Próba zamocowania więcej niż
jednego fotelika może spowodować
poluzowanie lub uszkodzenie kotwi-
czenia lub zaczepu.
• P

o wypadku system ISOFIX powin-
na sprawdzić Autoryzowana Stacja
Obsługi (ASO) Hyundai. Podczas
wypadku system ISOFIX może ulec
uszkodzeniu i  nie zapewniać pra-
widłowego mocowania fotelika dla
dzieci.
OSTRZEŻENIE
Po pierwsze — bezpieczeżstwo

2-43
Montaż fotelików dla dzieci za
pomocą mocowania pętlowego
Zaczepy do mocowania fotelików za pomo-
cą pętli znajdują się z  tyłu oparć siedzeń
pojazdu.1.


Przełożyć
pętlę mocującą fotelika dzie-
cięcego nad oparciem siedzenia pojazdu.
Postępować zgodnie z  instrukcją dostar -
czoną przez producenta fotelika.
2.

Z
aczepić pętlę mocującą w  zaczepie,
a następnie zaciągnąć pętlę tak, by pew-
nie przymocować fotelik do siedzenia.
Postępować zgodnie z  instrukcją dostar -
czoną przez producenta fotelika.
OAE036029
OAE036030
Podczas zakładania górnej pętli mocu-
jącej należy przestrzegać poniższych
wskazówek:
• Przeczytać instrukcję montażu dołą

-
czoną do fotelika dla dzieci i  stoso-
wać się do niej.
• Do

każdego kotwiczenia górnej pętli
mocującej ISOFIX można mocować
tylko jeden fotelik dla dzieci. Próba
zamocowania więcej niż jednego
fotelika może spowodować poluzo-
wanie lub uszkodzenie kotwiczenia
albo zaczepu.
• Do kotwiczeń górnej pętli mocującej
należy mocować wyłącznie właściwe
pętle mocujące.

Zamocowanie jakie-
gokolwiek innego przedmiotu może
spowodować uszkodzenie kotwicze-
nia.
• Punkty kotwiczenia fotelików dla


dzieci są zaprojektowane tak, aby
wytrzymywać obciążenia pochodzą-
ce wyłącznie od prawidłowo zamo-
cowanych fotelików wraz z dziećmi.
• W żadn

ym przypadku nie mogą one
być używane do kotwiczenia pasów
bezpieczeństwa dla dorosłych,
mocowania innych przedmiotów ani
elementów samochodu.
OSTRZEŻENIE
Po pierwsze — bezpieczeżstwo
2

2-44
Tabela miejsc w samochodzie odpowiednich do mocowania fotelików dla dzieci w systemie ISOFIX wg przepisów ECE
IUF = Odpowiednie dla fotelików dziecięcych systemu ISOFIX zwróco-nych przodem do kierunku jazdy, kategorii uniwersalnej, dopusz-
czonej do użytku w tej kategorii wagowej.
IL

= Odpo
wiednie dla określonych fotelików dziecięcych systemu
ISOFIX podanych w  załączonym wykazie. Dotyczy fotelików
systemu ISOFIX kategorii „do pojazdów specjalnych”, „ograni-
czonej” i „półuniwersalnej”.
X

= P
ołożenie mocowań nieodpowiednie dla fotelików dziecięcych
systemu ISOFIX w tej grupie wagowej lub klasie wielkości.
*
Zaró

wno foteliki ISO/R2, jak i ISO/R3 mogą być montowane na siedze-
niach tylnych, po ustawieniu fotela przedniego w pozycji maksymalnie
przesuniętej do przodu.
*

Klasy wielkości i
rodzaje fotelików dziecięcych systemu ISOFIX: A
– ISO/F3: Fotelik z  wysokim oparciem, zwrócony przodem do kie-
runku jazdy (wysokość 720 mm).
B

– ISO/F2:
Fotelik obniżony, zwrócony przodem do kierunku jazdy
(wysokość 650 mm).
B1

– ISO/F2X:
Druga wersja fotelika obniżonego, zwróconego przodem
do kierunku jazdy (wysokość 650 mm).
C

–

ISO/R3:
Duży fotelik, zwrócony tyłem do kierunku jazdy.
D

–

ISO/R2:
Mały fotelik, zwrócony tyłem do kierunku jazdy.
E

– ISO/R1:
Fotelik dla niemowlęcia, zwrócony tyłem do kierunku
jazdy.
F

–

ISO/L1:
Lewy fotelik boczny (nosidełko).
G

–

ISO/L2:
Prawy fotelik boczny (nosidełko).
Grupa wagowa Klasa wielkościMocowaniePołożenie punktów kotwiczenia systemu ISOFIX w samochodzie
Fotel pasażera Zewnętrzne
siedzenie tylne
(strona kierowcy) Zewnętrzne
siedzenie tylne
(strona pasażera) Środkowe
siedzenie tylne
Nosidełko F
ISO/L1 –XX–
G ISO/L2 –XX–
0: do 10 kg EISO/R1 –IL IL –
0+: do 13 kg E
ISO/R1 –IL IL –
D ISO/R2 –IL IL –
C ISO/R3 –IL IL –
I: od 9 do 18 kg D
ISO/R2 –IL IL –
C ISO/R3 –IL IL –
B ISO/F2 –IUF + IL IUF + IL –
B1 ISO/F2X –IUF + IL IUF + IL –
A ISO/F3 –IUF + IL IUF + IL –
Po pierwsze — bezpieczeżstwo

2-45
Mocowanie fotelika dla dzieci za
pomocą biodrowo-barkowego pasa
bezpieczeństwa
Jeżeli system ISOFIX nie jest używany, fote-
liki dla dzieci należy mocować za pomocą
biodrowego odcinka pasa biodrowo-bar-
kowego.
Mocowanie fotelika dla dzieci za
pomocą biodrowo-barkowego pasa
bezpieczeństwa
Aby zamocować fotelik dla dzieci na tylnym
siedzeniu:
1.

Umieścić fotelik na siedzeniu i

przeło-
żyć pas biodrowo-barkowy przez fotelik
lub  wokół niego, zgodnie z  instrukcją
dostarczoną przez producenta fotelika.


Upewnić się,
że pas nie jest skręcony.
i Informacja

W przypadku używania pasa siedzenia
środkowego należy również przestrzegać
zaleceń podanych w

podr
ozdziale „Pas
bezpieczeństwa środkowego siedzenia tyl-
nego”.
OLMB033044
Po pierwsze — bezpieczeżstwo
2

2-46
2. Zapiąć sprzączkę pasa w  klamrze.
Zablokowanie sprzączki pasa w  klamrze
sygnalizowane jest wyraźnie słyszalnym
„kliknięciem”.
i Informacja
Przycisk zwalniania blokady należy umie-
ścić tak, aby był łatwo dostępny w
nagłych
przypadkach.
3. Maksymalnie zlikwidować luz pasa, naci-
skając fotelik dla dzieci w  dół i  równo-
cześnie wprowadzając pas do zwijacza.
4.

Aby spra
wdzić prawidłowość zamoco-
wania, popchnąć i pociągnąć fotelik. Aby wymontować fotelik dla dzieci, nacisnąć
przycisk zwalniania blokady w  klamrze,
wyciągnąć pas z  fotelika i  pozwolić mu
zwinąć się w zwijaczu.
OLMB033045OLMB033046
Po pierwsze — bezpieczeżstwo

2-47

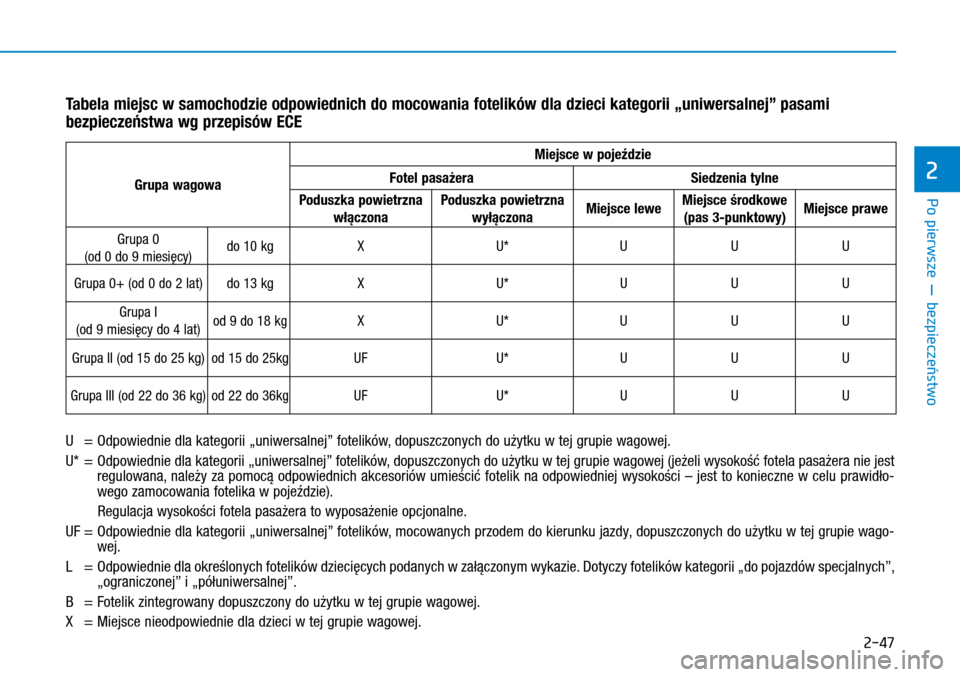

Tabela miejsc w samochodzie odpowiednich do mocowania fotelików dla dzieci kategorii \
„uniwersalnej” pasami
bezpieczeństwa wg przepisów ECE
U = Odpowiednie dla kategorii „uniwersalnej” fotelików, dopuszczonych do użytku w tej grupie wagowej.
U*
= Odpo
wiednie dla kategorii „uniwersalnej” fotelików, dopuszczonych do użytku w tej grupie wagowej (jeżeli wysokość fotela pasażera nie jest
regulowana, należy za pomocą odpowiednich akcesoriów umieścić fotelik na odpowiedniej wysokości – jest to konieczne w celu prawidło-
wego zamocowania fotelika w pojeździe).
Regulacja wysokości fotela pasażera to wyposażenie opcjonalne.
UF


= Odpo
wiednie dla kategorii „uniwersalnej” fotelików, mocowanych przodem do kierunku jazdy, dopuszczonych do użytku w tej grupie wago-
wej.
L

= Odpo
wiednie dla określonych fotelików dziecięcych podanych w załączonym wykazie. Dotyczy fotelików kategorii „do pojazdów specjalnych”,
„ograniczonej” i „półuniwersalnej”.
B

= F
otelik zintegrowany dopuszczony do użytku w tej grupie wagowej.
X

= Miejsce nieodpo
wiednie dla dzieci w tej grupie wagowej.
Grupa wagowa Miejsce w pojeździe
Fotel pasażera Siedzenia tylne
Poduszka powietrzna włączona Poduszka powietrzna
wyłączona Miejsce leweMiejsce środkowe
(pas 3-punktowy) Miejsce prawe
Grupa 0
(od 0 do 9 miesięcy) do 10 kg
X U*UUU
Grupa 0+ (od 0 do 2 lat) do 13 kg XU*UUU
Grupa I
(od 9 miesięcy do 4 lat) od 9 do 18 kg
XU*UUU
Grupa II (od 15 do 25 kg) od 15 do 25kg UFU*UUU
Grupa III (od 22 do 36

kg) od 22 do 36kg UFU*UUU
Po pierwsze — bezpieczeżstwo
2

2-48

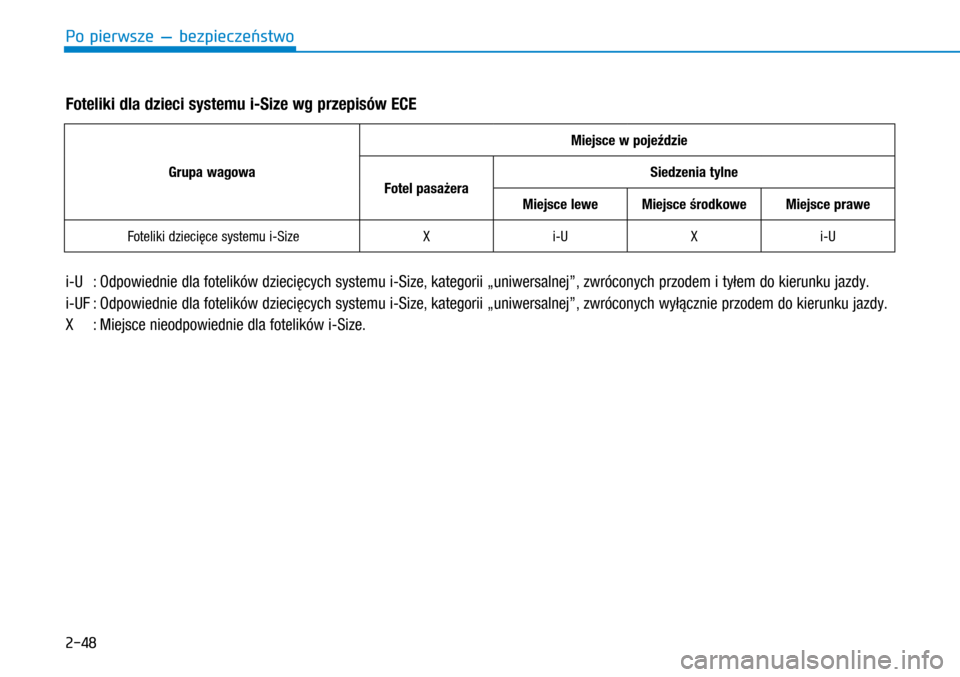

Foteliki dla dzieci systemu i-Size wg przepisów ECE
i-U : Odpowiednie dla fotelików dziecięcych systemu i-Size, kategorii „uniwersalnej”, zwróconych przodem i tyłem do kierunku jazdy.
i-UF
: Odpowiednie dla fotelików dziecięcych systemu i-Size, kategorii „uniwersalnej”, zwróconych wyłącznie przodem do kierunku jazdy.
X
: Miejsce nieodpo wiednie dla fotelików i-Size.
Grupa wagowa Miejsce w pojeździe
Fotel pasażera Siedzenia tylne
Miejsce lewe Miejsce środkowe Miejsce prawe
Foteliki dziecięce systemu i-Size Xi-U Xi-U
Po pierwsze — bezpieczeżstwo
