Page 11 of 607
H3

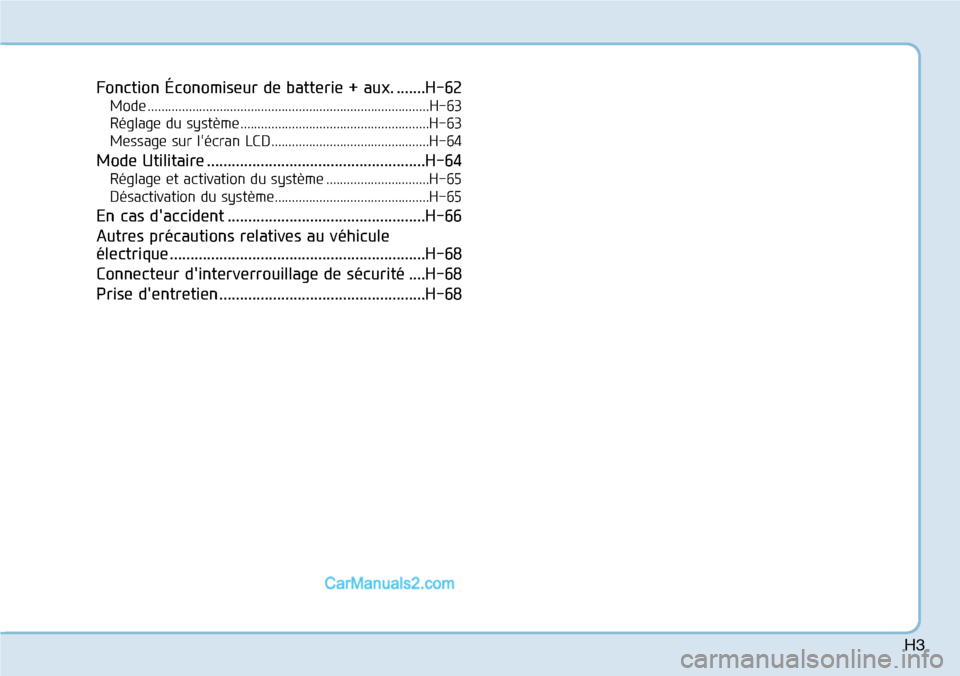

Fonction Économiseur de batterie + aux. .......H-62
Mode ..................................................................................H-63
Réglage du système .......................................................H-63
Message sur l'écran LCD ..............................................H-64
Mode Utilitaire .....................................................H-64
Réglage et activation du système ..............................H-65
Désactivation du système.............................................H-65
En cas d'accident ................................................H-66
Autres précautions relatives au véhicule
électrique ..............................................................H-68
Connecteur d'interverrouillage de sécurité ....H-68
Prise d'entretien ..................................................H-68
Page 12 of 607
H4

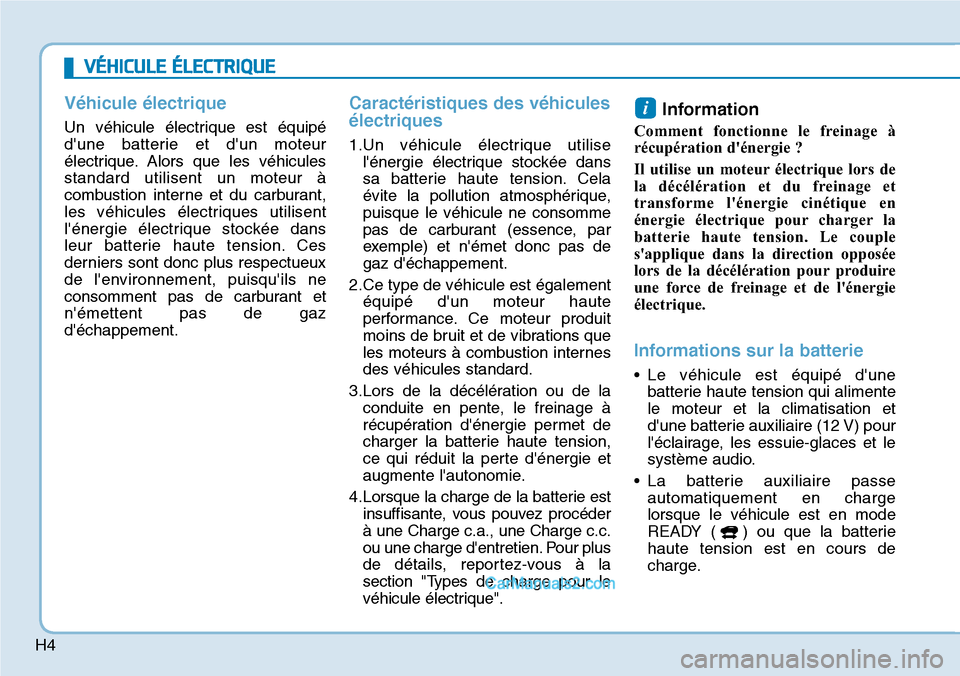

Véhicule électrique
Un véhicule électrique est équipé
d'une batterie et d'un moteur
électrique. Alors que les véhicules
standard utilisent un moteur à
combustion interne et du carburant,
les véhicules électriques utilisent
l'énergie électrique stockée dans
leur batterie haute tension. Ces
derniers sont donc plus respectueux
de l'environnement, puisqu'ils ne
consomment pas de carburant et
n'émettent pas de gaz
d'échappement.
Caractéristiques des véhicules
électriques
1.Un véhicule électrique utilise
l'énergie électrique stockée dans
sa batterie haute tension. Cela
évite la pollution atmosphérique,
puisque le véhicule ne consomme
pas de carburant (essence, par
exemple) et n'émet donc pas de
gaz d'échappement.
2.Ce type de véhicule est également
équipé d'un moteur haute
performance. Ce moteur produit
moins de bruit et de vibrations que
les moteurs à combustion internes
des véhicules standard.
3.Lors de la décélération ou de la
conduite en pente, le freinage à
récupération d'énergie permet de
charger la batterie haute tension,
ce qui réduit la perte d'énergie et
augmente l'autonomie.
4.Lorsque la charge de la batterie est
insuffisante, vous pouvez procéder
à une Charge c.a., une Charge c.c.
ou une charge d'entretien. Pour plus
de détails, reportez-vous à la
section "Types de charge pour le
véhicule électrique".
Information
Comment fonctionne le freinage à
récupération d'énergie ?
Il utilise un moteur électrique lors de
la décélération et du freinage et
transforme l'énergie cinétique en
énergie électrique pour charger la
batterie haute tension. Le couple
s'applique dans la direction opposée
lors de la décélération pour produire
une force de freinage et de l'énergie
électrique.
Informations sur la batterie
• Le véhicule est équipé d'une
batterie haute tension qui alimente
le moteur et la climatisation et
d'une batterie auxiliaire (12 V) pour
l'éclairage, les essuie-glaces et le
système audio.
• La batterie auxiliaire passe
automatiquement en charge
lorsque le véhicule est en mode
READY ( ) ou que la batterie
haute tension est en cours de
charge.
i
VÉHICULE ÉLECTRIQUE
Page 13 of 607
H5

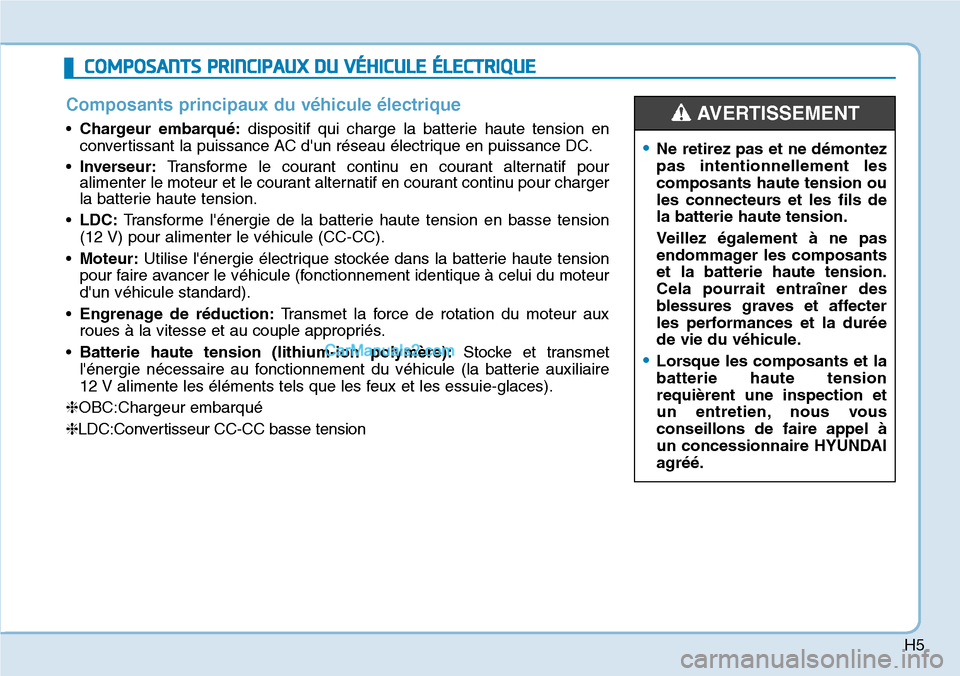

COMPOSANTS PRINCIPAUX DU VÉHICULE ÉLECTRIQUE
Composants principaux du véhicule électrique
•Chargeur embarqué:dispositif qui charge la batterie haute tension en
convertissant la puissance AC d'un réseau électrique en puissance DC.
•Inverseur:Transforme le courant continu en courant alternatif pour
alimenter le moteur et le courant alternatif en courant continu pour charger
la batterie haute tension.
•LDC:Transforme l'énergie de la batterie haute tension en basse tension
(12 V) pour alimenter le véhicule (CC-CC).
•Moteur:Utilise l'énergie électrique stockée dans la batterie haute tension
pour faire avancer le véhicule (fonctionnement identique à celui du moteur
d'un véhicule standard).
•Engrenage de réduction:Transmet la force de rotation du moteur aux
roues à la vitesse et au couple appropriés.
•Batterie haute tension (lithium-ion polymère):Stocke et transmet
l'énergie nécessaire au fonctionnement du véhicule (la batterie auxiliaire
12 V alimente les éléments tels que les feux et les essuie-glaces).
❈OBC:Chargeur embarqué
❈LDC:Convertisseur CC-CC basse tension
•Ne retirez pas et ne démontez
pas intentionnellement les
composants haute tension ou
les connecteurs et les fils de
la batterie haute tension.
Veillez également à ne pas
endommager les composants
et la batterie haute tension.
Cela pourrait entraîner des
blessures graves et affecter
les performances et la durée
de vie du véhicule.
•Lorsque les composants et la
batterie haute tension
requièrent une inspection et
un entretien, nous vous
conseillons de faire appel à
un concessionnaire HYUNDAI
agréé.
AVERTISSEMENT
Page 14 of 607
H6
COMPOSANTS PRINCIPAUX DU VÉHICULE ÉLECTRIQUE (SUITE)

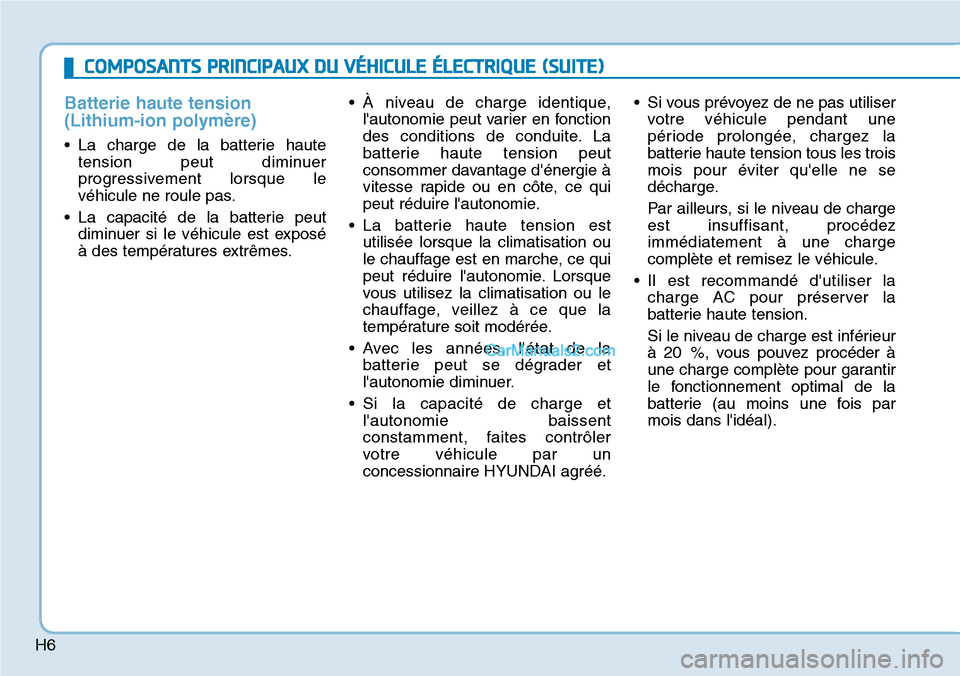

Batterie haute tension
(Lithium-ion polymère)
• La charge de la batterie haute
tension peut diminuer
progressivement lorsque le
véhicule ne roule pas.
• La capacité de la batterie peut
diminuer si le véhicule est exposé
à des températures extrêmes.• À niveau de charge identique,
l'autonomie peut varier en fonction
des conditions de conduite. La
batterie haute tension peut
consommer davantage d'énergie à
vitesse rapide ou en côte, ce qui
peut réduire l'autonomie.
• La batterie haute tension est
utilisée lorsque la climatisation ou
le chauffage est en marche, ce qui
peut réduire l'autonomie. Lorsque
vous utilisez la climatisation ou le
chauffage, veillez à ce que la
température soit modérée.
• Avec les années, l'état de la
batterie peut se dégrader et
l'autonomie diminuer.
• Si la capacité de charge et
l'autonomie baissent
constamment, faites contrôler
votre véhicule par un
concessionnaire HYUNDAI agréé.• Si vous prévoyez de ne pas utiliser
votre véhicule pendant une
période prolongée, chargez la
batterie haute tension tous les trois
mois pour éviter qu'elle ne se
décharge.
Par ailleurs, si le niveau de charge
est insuffisant, procédez
immédiatement à une charge
complète et remisez le véhicule.
• Il est recommandé d'utiliser la
charge AC pour préserver la
batterie haute tension.
Si le niveau de charge est inférieur
à 20 %, vous pouvez procéder à
une charge complète pour garantir
le fonctionnement optimal de la
batterie (au moins une fois par
mois dans l'idéal).
Page 15 of 607
H7

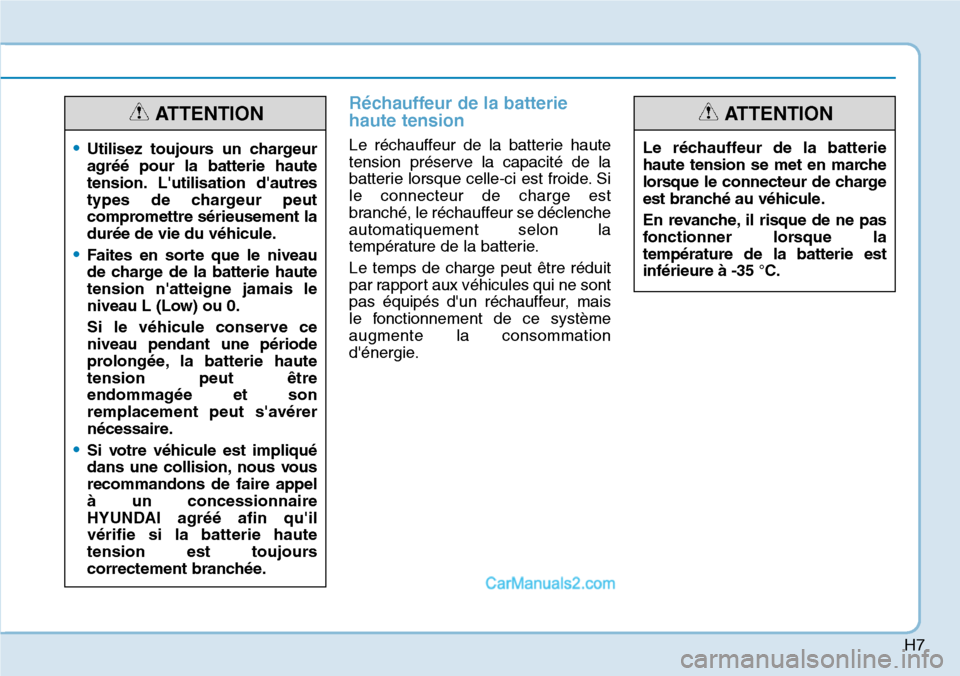

Réchauffeur de la batterie
haute tension
Le réchauffeur de la batterie haute
tension préserve la capacité de la
batterie lorsque celle-ci est froide. Si
le connecteur de charge est
branché, le réchauffeur se déclenche
automatiquement selon la
température de la batterie.
Le temps de charge peut être réduit
par rapport aux véhicules qui ne sont
pas équipés d'un réchauffeur, mais
le fonctionnement de ce système
augmente la consommation
d'énergie.•Utilisez toujours un chargeur
agréé pour la batterie haute
tension. L'utilisation d'autres
types de chargeur peut
compromettre sérieusement la
durée de vie du véhicule.
•Faites en sorte que le niveau
de charge de la batterie haute
tension n'atteigne jamais le
niveau L (Low) ou 0.
Si le véhicule conserve ce
niveau pendant une période
prolongée, la batterie haute
tension peut être
endommagée et son
remplacement peut s'avérer
nécessaire.
•Si votre véhicule est impliqué
dans une collision, nous vous
recommandons de faire appel
à un concessionnaire
HYUNDAI agréé afin qu'il
vérifie si la batterie haute
tension est toujours
correctement branchée.
ATTENTION
Le réchauffeur de la batterie
haute tension se met en marche
lorsque le connecteur de charge
est branché au véhicule.
En revanche, il risque de ne pas
fonctionner lorsque la
température de la batterie est
inférieure à -35 °C.
ATTENTION
Page 16 of 607
H8

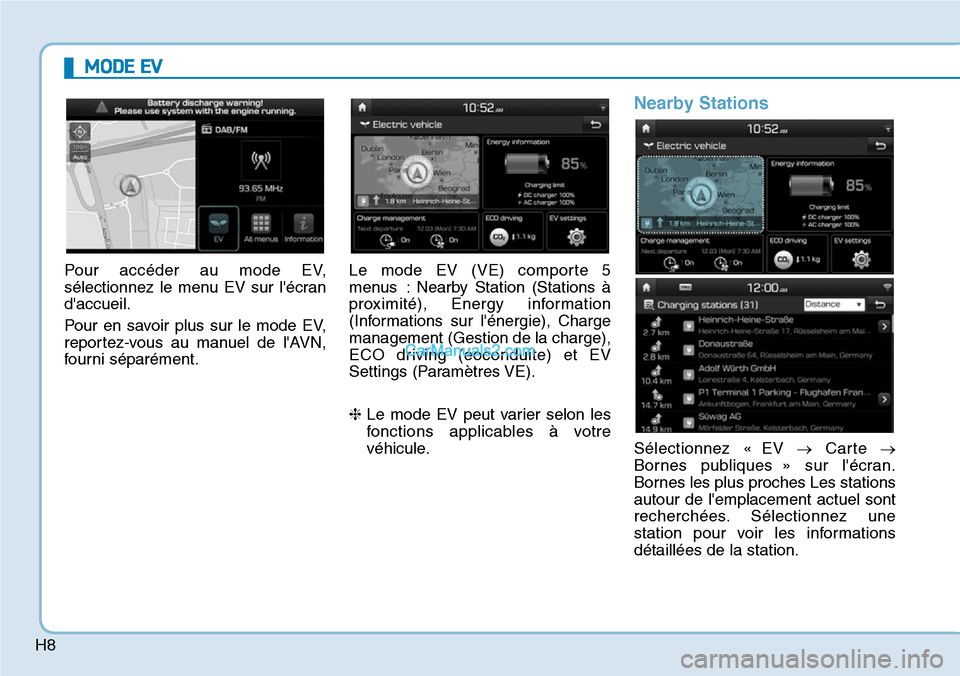

Pour accéder au mode EV,
sélectionnez le menu EV sur l'écran
d'accueil.
Pour en savoir plus sur le mode EV,
reportez-vous au manuel de l'AVN,
fourni séparément.Le mode EV (VE) comporte 5
menus : Nearby Station (Stations à
proximité), Energy information
(Informations sur l'énergie), Charge
management (Gestion de la charge),
ECO driving (éoconduite) et EV
Settings (Paramètres VE).
❈Le mode EV peut varier selon les
fonctions applicables à votre
véhicule.
Nearby Stations
Sélectionnez « EV →Carte →
Bornes publiques » sur l'écran.
Bornes les plus proches Les stations
autour de l'emplacement actuel sont
recherchées. Sélectionnez une
station pour voir les informations
détaillées de la station.
MODE EV
Page 17 of 607
H9

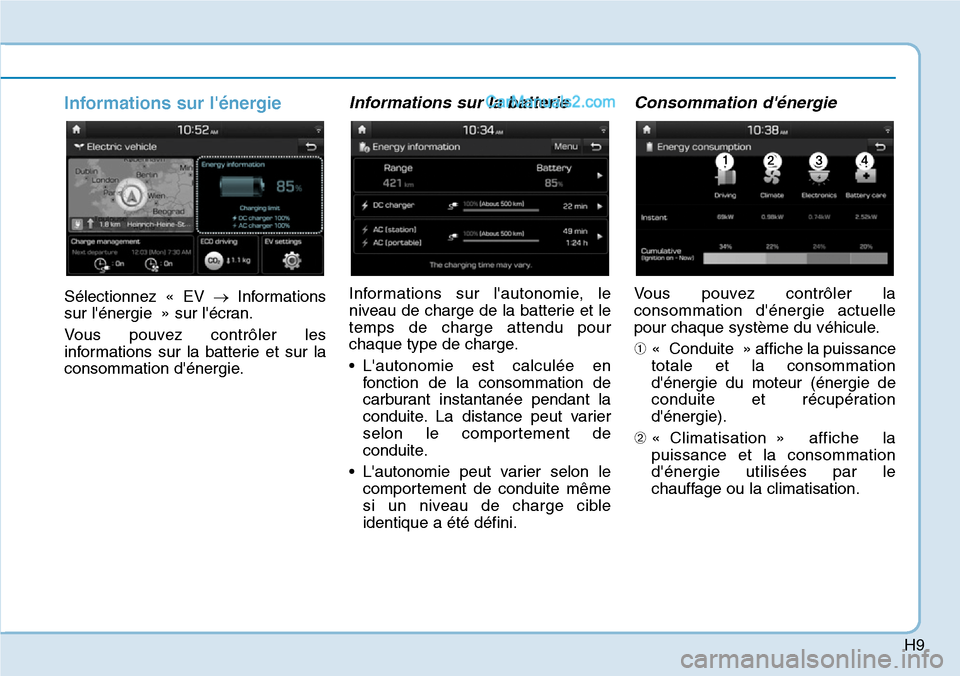

Informations sur l'énergie
Sélectionnez « EV →Informations
sur l'énergie » sur l'écran.
Vous pouvez contrôler les
informations sur la batterie et sur la
consommation d'énergie.
Informations sur la batterie
Informations sur l'autonomie, le
niveau de charge de la batterie et le
temps de charge attendu pour
chaque type de charge.
• L'autonomie est calculée en
fonction de la consommation de
carburant instantanée pendant la
conduite. La distance peut varier
selon le comportement de
conduite.
• L'autonomie peut varier selon le
comportement de conduite même
si un niveau de charge cible
identique a été défini.
Consommation d'énergie
Vous pouvez contrôler la
consommation d'énergie actuelle
pour chaque système du véhicule.
➀« Conduite » affiche la puissance
totale et la consommation
d'énergie du moteur (énergie de
conduite et récupération
d'énergie).
➁« Climatisation » affiche la
puissance et la consommation
d'énergie utilisées par le
chauffage ou la climatisation.
Page 18 of 607
H10
MODE EV (SUITE)

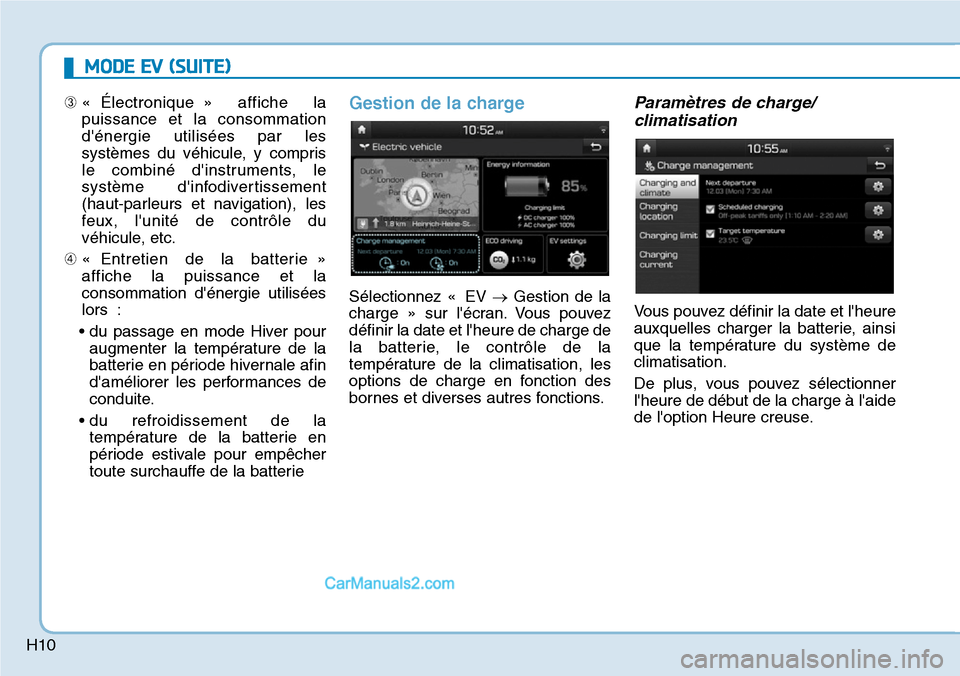

➂« Électronique » affiche la
puissance et la consommation
d'énergie utilisées par les
systèmes du véhicule, y compris
le combiné d'instruments, le
système d'infodivertissement
(haut-parleurs et navigation), les
feux, l'unité de contrôle du
véhicule, etc.
➃« Entretien de la batterie »
affiche la puissance et la
consommation d'énergie utilisées
lors :
• du passage en mode Hiver pour
augmenter la température de la
batterie en période hivernale afin
d'améliorer les performances de
conduite.
• du refroidissement de la
température de la batterie en
période estivale pour empêcher
toute surchauffe de la batterieGestion de la charge
Sélectionnez « EV →Gestion de la
charge » sur l'écran. Vous pouvez
définir la date et l'heure de charge de
la batterie, le contrôle de la
température de la climatisation, les
options de charge en fonction des
bornes et diverses autres fonctions.
Paramètres de charge/
climatisation
Vous pouvez définir la date et l'heure
auxquelles charger la batterie, ainsi
que la température du système de
climatisation.
De plus, vous pouvez sélectionner
l'heure de début de la charge à l'aide
de l'option Heure creuse.
Page 19 of 607
H11

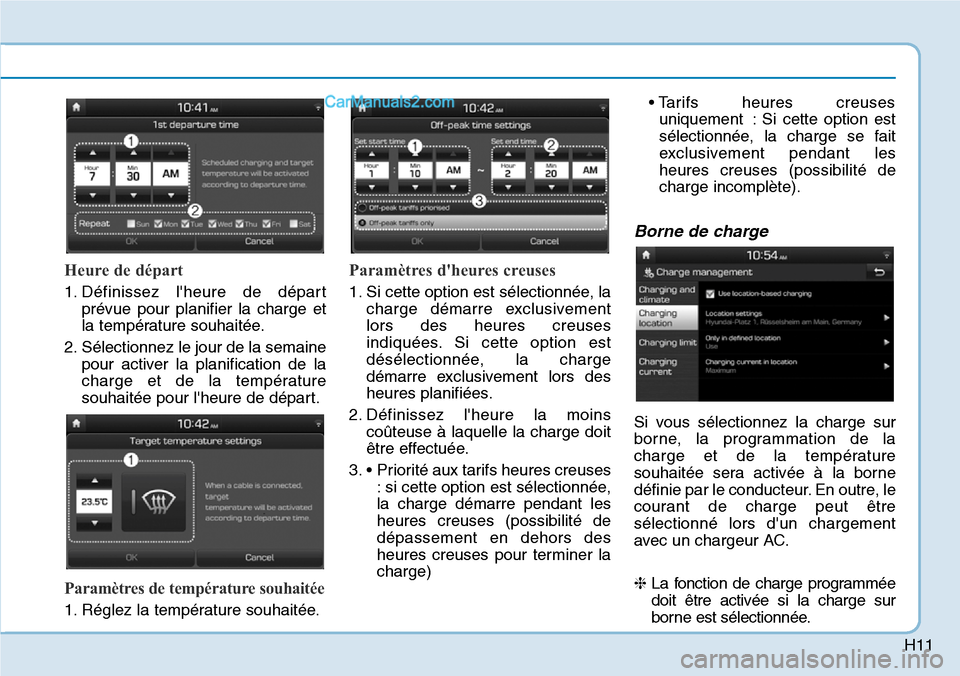

Heure de départ
1. Définissez l'heure de départ
prévue pour planifier la charge et
la température souhaitée.
2. Sélectionnez le jour de la semaine
pour activer la planification de la
charge et de la température
souhaitée pour l'heure de départ.
Paramètres de température souhaitée
1. Réglez la température souhaitée.
Paramètres d'heures creuses
1. Si cette option est sélectionnée, la
charge démarre exclusivement
lors des heures creuses
indiquées. Si cette option est
désélectionnée, la charge
démarre exclusivement lors des
heures planifiées.
2. Définissez l'heure la moins
coûteuse à laquelle la charge doit
être effectuée.
3. • Priorité aux tarifs heures creuses
: si cette option est sélectionnée,
la charge démarre pendant les
heures creuses (possibilité de
dépassement en dehors des
heures creuses pour terminer la
charge) • Tarifs heures creuses
uniquement : Si cette option est
sélectionnée, la charge se fait
exclusivement pendant les
heures creuses (possibilité de
charge incomplète).
Borne de charge
Si vous sélectionnez la charge sur
borne, la programmation de la
charge et de la température
souhaitée sera activée à la borne
définie par le conducteur. En outre, le
courant de charge peut être
sélectionné lors d'un chargement
avec un chargeur AC.
❈La fonction de charge programmée
doit être activée si la charge sur
borne est sélectionnée.
Page 20 of 607
H12

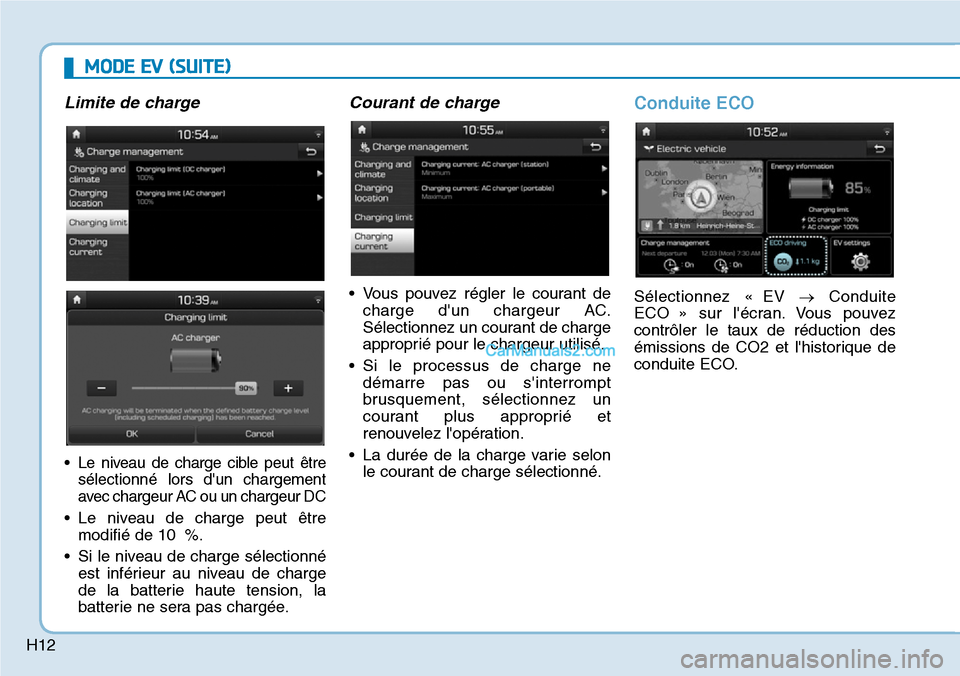

MODE EV (SUITE)
Limite de charge
•Le niveau de charge cible peut être
sélectionné lors d'un chargement
avec chargeur AC ou un chargeur DC
• Le niveau de charge peut être
modifié de 10 %.
• Si le niveau de charge sélectionné
est inférieur au niveau de charge
de la batterie haute tension, la
batterie ne sera pas chargée.
Courant de charge
• Vous pouvez régler le courant de
charge d'un chargeur AC.
Sélectionnez un courant de charge
approprié pour le chargeur utilisé.
• Si le processus de charge ne
démarre pas ou s'interrompt
brusquement, sélectionnez un
courant plus approprié et
renouvelez l'opération.
• La durée de la charge varie selon
le courant de charge sélectionné.
Conduite ECO
Sélectionnez « EV →Conduite
ECO » sur l'écran. Vous pouvez
contrôler le taux de réduction des
émissions de CO2 et l'historique de
conduite ECO.
