Page 31 of 607

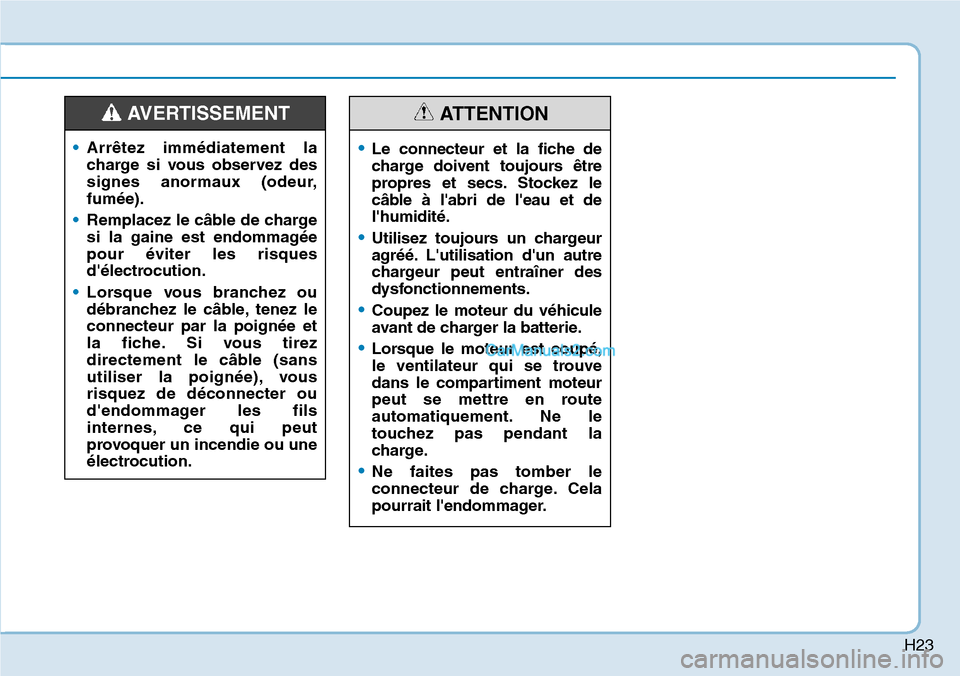

H23
•Arrêtez immédiatement la
charge si vous observez des
signes anormaux (odeur,
fumée).
•Remplacez le câble de charge
si la gaine est endommagée
pour éviter les risques
d'électrocution.
•Lorsque vous branchez ou
débranchez le câble, tenez le
connecteur par la poignée et
la fiche. Si vous tirez
directement le câble (sans
utiliser la poignée), vous
risquez de déconnecter ou
d'endommager les fils
internes, ce qui peut
provoquer un incendie ou une
électrocution.
AVERTISSEMENT
•Le connecteur et la fiche de
charge doivent toujours être
propres et secs. Stockez le
câble à l'abri de l'eau et de
l'humidité.
•Utilisez toujours un chargeur
agréé. L'utilisation d'un autre
chargeur peut entraîner des
dysfonctionnements.
•Coupez le moteur du véhicule
avant de charger la batterie.
•Lorsque le moteur est coupé,
le ventilateur qui se trouve
dans le compartiment moteur
peut se mettre en route
automatiquement. Ne le
touchez pas pendant la
charge.
•Ne faites pas tomber le
connecteur de charge. Cela
pourrait l'endommager.
ATTENTION
Page 32 of 607

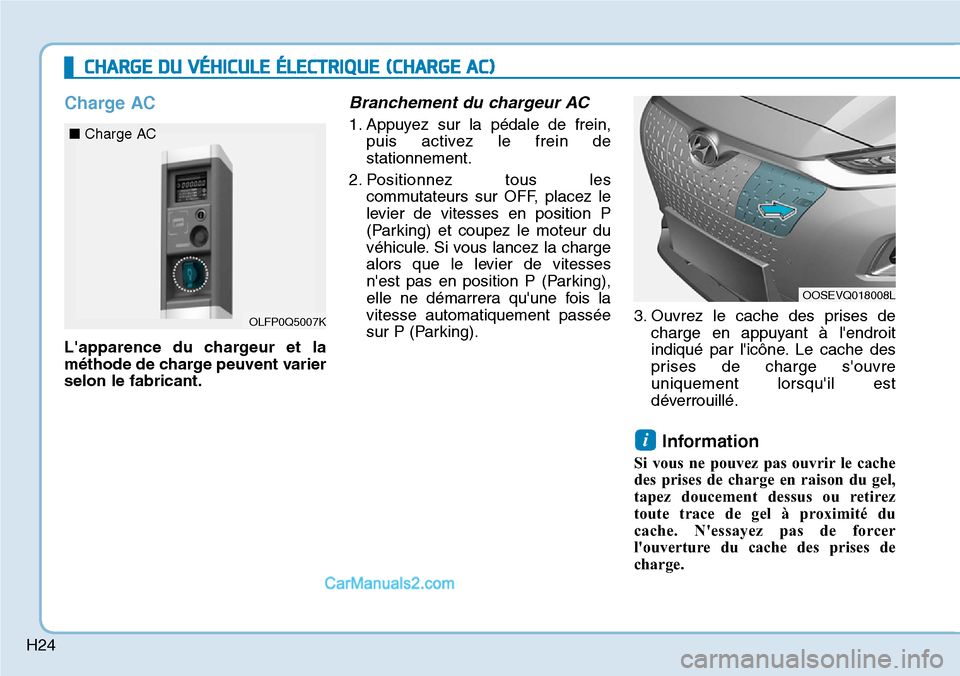

H24
Charge AC
L'apparence du chargeur et la
méthode de charge peuvent varier
selon le fabricant.
Branchement du chargeur AC
1. Appuyez sur la pédale de frein,
puis activez le frein de
stationnement.
2. Positionnez tous les
commutateurs sur OFF, placez le
levier de vitesses en position P
(Parking) et coupez le moteur du
véhicule. Si vous lancez la charge
alors que le levier de vitesses
n'est pas en position P (Parking),
elle ne démarrera qu'une fois la
vitesse automatiquement passée
sur P (Parking).3. Ouvrez le cache des prises de
charge en appuyant à l'endroit
indiqué par l'icône. Le cache des
prises de charge s'ouvre
uniquement lorsqu'il est
déverrouillé.
Information
Si vous ne pouvez pas ouvrir le cache
des prises de charge en raison du gel,
tapez doucement dessus ou retirez
toute trace de gel à proximité du
cache. N'essayez pas de forcer
l'ouverture du cache des prises de
charge.
i
CHARGE DU VÉHICULE ÉLECTRIQUE (CHARGE AC)
OLFP0Q5007K
■ Charge AC
OOSEVQ018008L
Page 33 of 607

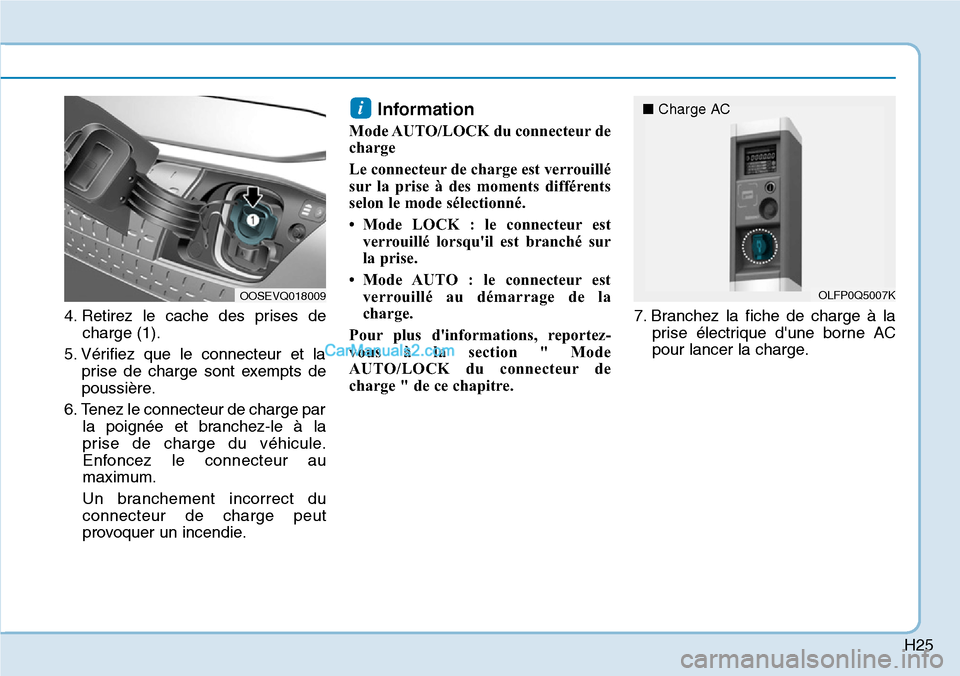

H25
4. Retirez le cache des prises de
charge (1).
5. Vérifiez que le connecteur et la
prise de charge sont exempts de
poussière.
6. Tenez le connecteur de charge par
la poignée et branchez-le à la
prise de charge du véhicule.
Enfoncez le connecteur au
maximum.
Un branchement incorrect du
connecteur de charge peut
provoquer un incendie.
Information
Mode AUTO/LOCK du connecteur de
charge
Le connecteur de charge est verrouillé
sur la prise à des moments différents
selon le mode sélectionné.
• Mode LOCK : le connecteur est
verrouillé lorsqu'il est branché sur
la prise.
• Mode AUTO : le connecteur est
verrouillé au démarrage de la
charge.
Pour plus d'informations, reportez-
vous à la section " Mode
AUTO/LOCK du connecteur de
charge " de ce chapitre.7. Branchez la fiche de charge à la
prise électrique d'une borne AC
pour lancer la charge.
i
OOSEVQ018009OLFP0Q5007K
■ Charge AC
Page 34 of 607

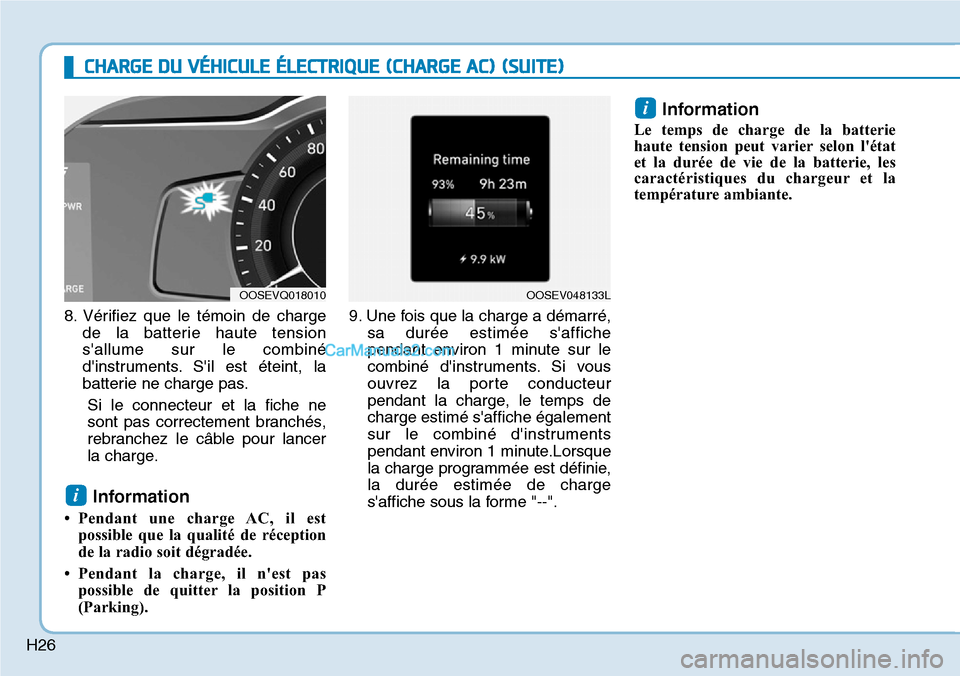

H26
CHARGE DU VÉHICULE ÉLECTRIQUE (CHARGE AC) (SUITE)
8. Vérifiez que le témoin de charge
de la batterie haute tension
s'allume sur le combiné
d'instruments. S'il est éteint, la
batterie ne charge pas.
Si le connecteur et la fiche ne
sont pas correctement branchés,
rebranchez le c
Page 35 of 607

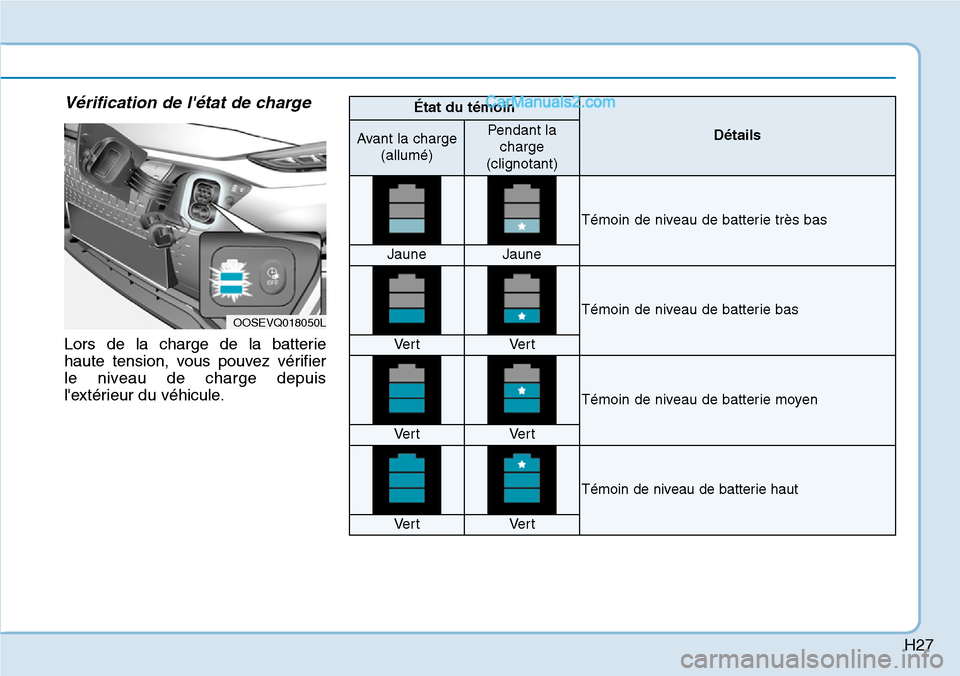

H27
Vérification de l'état de charge
Lors de la charge de la batterie
haute tension, vous pouvez vérifier
le niveau de charge depuis
l'extérieur du véhicule.
OOSEVQ018050L
État du témoin
DétailsAvant la charge
(allumé)Pendant la
charge
(clignotant)
Témoin de niveau de batterie très bas
JauneJaune
Témoin de niveau de batterie bas
Ve r tVe r t
Témoin de niveau de batterie moyen
Ve r tVe r t
Témoin de niveau de batterie haut
Ve r tVe r t
Page 36 of 607

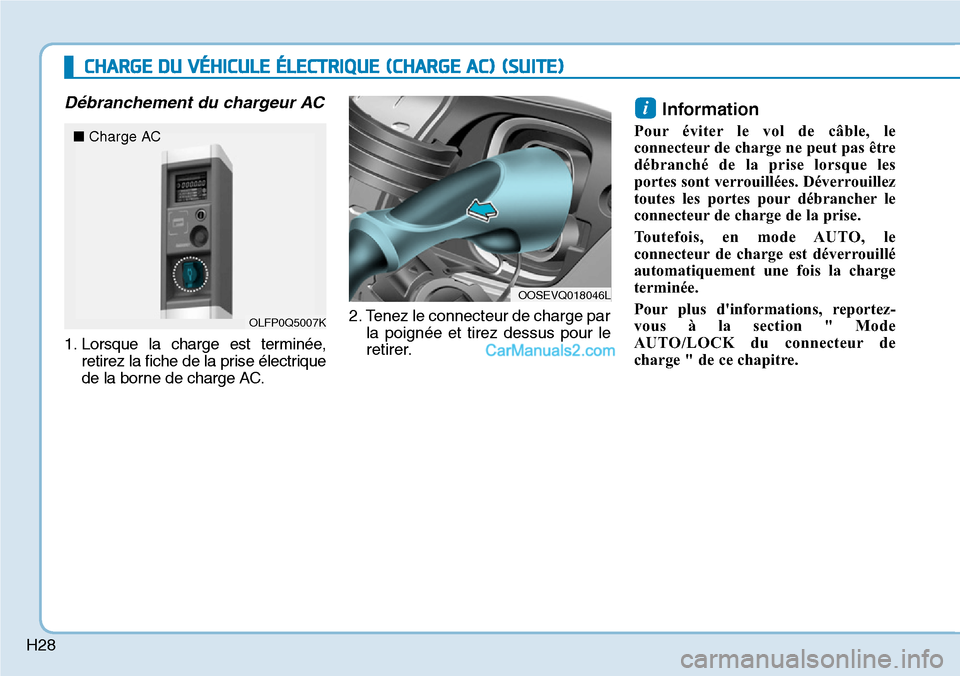

H28
CHARGE DU VÉHICULE ÉLECTRIQUE (CHARGE AC) (SUITE)
Débranchement du chargeur AC
1. Lorsque la charge est terminée,
retirez la fiche de la prise électrique
de la borne de charge AC.2. Tenez le connecteur de charge par
la poignée et tirez dessus pour le
retirer.
Information
Pour éviter le vol de câble, le
connecteur de charge ne peut pas être
débranché de la prise lorsque les
portes sont verrouillées. Déverrouillez
toutes les portes pour débrancher le
connecteur de charge de la prise.
Toutefois, en mode AUTO, le
connecteur de charge est déverrouillé
automatiquement une fois la charge
terminée.
Pour plus d'informations, reportez-
vous à la section " Mode
AUTO/LOCK du connecteur de
charge " de ce chapitre.
i
OOSEVQ018046L
OLFP0Q5007K
■Charge AC
Page 37 of 607

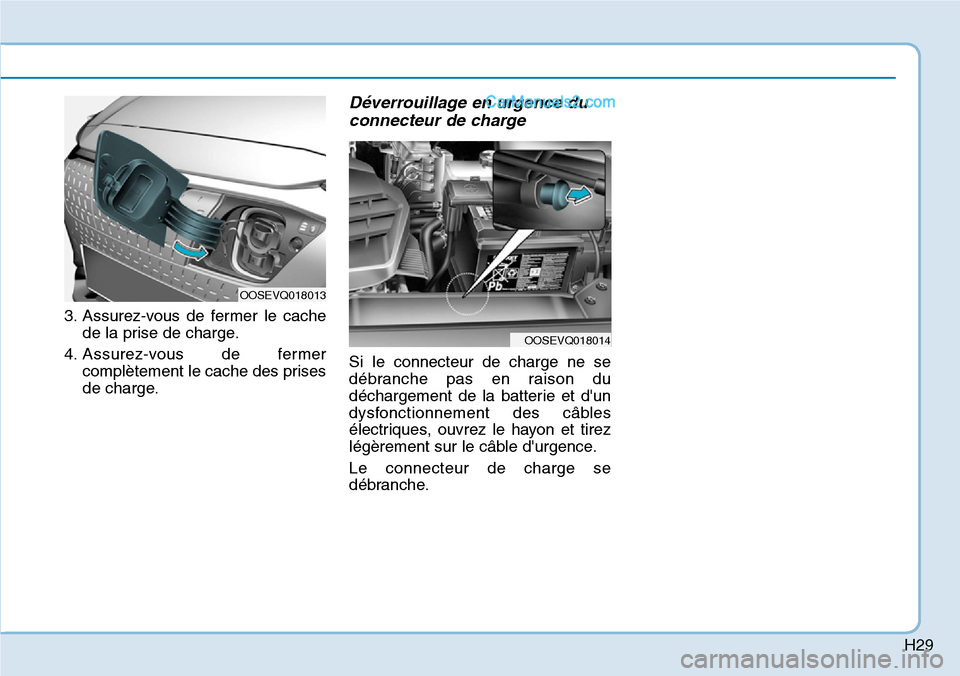

H29
3. Assurez-vous de fermer le cache
de la prise de charge.
4. Assurez-vous de fermer
complètement le cache des prises
de charge.
Déverrouillage en urgence du
connecteur de charge
Si le connecteur de charge ne se
débranche pas en raison du
déchargement de la batterie et d'un
dysfonctionnement des câbles
électriques, ouvrez le hayon et tirez
légèrement sur le câble d'urgence.
Le connecteur de charge se
débranche.
OOSEVQ018013
OOSEVQ018014
Page 38 of 607
H30
Charge DC
Vous pouvez opter pour une charge
rapide sur les bornes publiques.
Reportez-vous au manuel du
fabricant fourni avec le chargeur DC.
Reportez-vous au manuel du
fabricant fourni avec le chargeur DC.
L'utilisation régulière du chargeur DC
peut affecter les performances et la
durée de vie de la batterie.
Les charges DC doivent être limitées
pour préserver la batterie.
L'apparence du chargeur et la
méthode de charge peuvent varier
selon le fabricant.
Information
Si vous utilisez un chargeur DC alors
que la batterie est déjà chargée à 100
%, celui-ci peut générer un message
d'erreur. Ne tentez pas de charger la
batterie si elle est déjà chargée à 100
%.
Branchement du chargeur DC
1. Appuyez sur la pédale de frein,
puis activez le frein de
stationnement.
2. Positionnez tous les
commutateurs sur OFF, placez le
levier de vitesses en position P
(Parking) et coupez le moteur du
véhicule.i
CHARGE DU VÉHICULE ÉLECTRIQUE (CHARGE DC)
OAEEQ016023
■Charge DC
Page 39 of 607

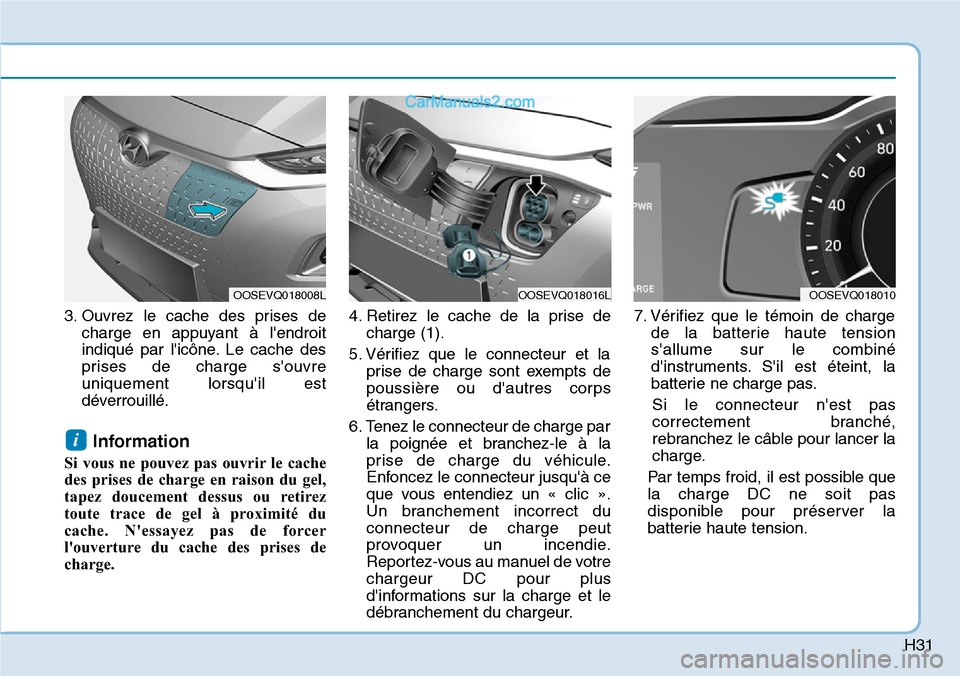

H31
3. Ouvrez le cache des prises de
charge en appuyant à l'endroit
indiqué par l'icône. Le cache des
prises de charge s'ouvre
uniquement lorsqu'il est
déverrouillé.
Information
Si vous ne pouvez pas ouvrir le cache
des prises de charge en raison du gel,
tapez doucement dessus ou retirez
toute trace de gel à proximité du
cache. N'essayez pas de forcer
l'ouverture du cache des prises de
charge. 4. Retirez le cache de la prise de
charge (1).
5. Vérifiez que le connecteur et la
prise de charge sont exempts de
poussière ou d'autres corps
étrangers.
6. Tenez le connecteur de charge par
la poignée et branchez-le à la
prise de charge du véhicule.
Enfoncez le connecteur jusqu'à ce
que vous entendiez un « clic ».
Un branchement incorrect du
connecteur de charge peut
provoquer un incendie.
Reportez-vous au manuel de votre
chargeur DC pour plus
d'informations sur la charge et le
débranchement du chargeur.7. Vérifiez que le témoin de charge
de la batterie haute tension
s'allume sur le combiné
d'instruments. S'il est éteint, la
batterie ne charge pas.
Si le connecteur n'est pas
correctement branché,
rebranchez le câble pour lancer la
charge.
Par temps froid, il est possible que
la charge DC ne soit pas
disponible pour préserver la
batterie haute tension.
i
OOSEVQ018016LOOSEVQ018010OOSEVQ018008L
Page 40 of 607

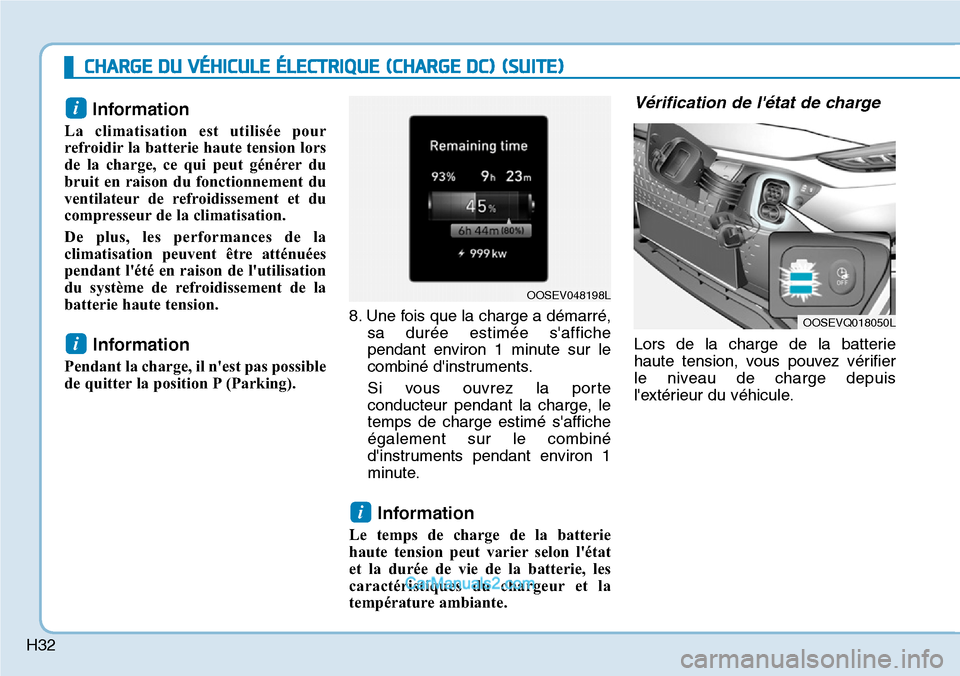

H32
CHARGE DU VÉHICULE ÉLECTRIQUE (CHARGE DC) (SUITE)
Information
La climatisation est utilisée pour
refroidir la batterie haute tension lors
de la charge, ce qui peut générer du
bruit en raison du fonctionnement du
ventilateur de refroidissement et du
compresseur de la climatisation.
De plus, les performances de la
climatisation peuvent être atténuées
pendant l'été en raison de l'utilisation
du système de refroidissement de la
batterie haute tension.
Information
Pendant la charge, il n'est pas possible
de quitter la position P (Parking).8. Une fois que la charge a démarré,
sa durée estimée s'affiche
pendant environ 1 minute sur le
combiné d'instruments.
Si vous ouvrez la porte
conducteur pendant la charge, le
temps de charge estimé s'affiche
également sur le combiné
d'instruments pendant environ 1
minute.
Information
Le temps de charge de la batterie
haute tension peut varier selon l'état
et la durée de vie de la batterie, les
caractéristiques du chargeur et la
température ambiante.
Vérification de l'état de charge
Lors de la charge de la batterie
haute tension, vous pouvez vérifier
le niveau de charge depuis
l'extérieur du véhicule.
i
i
i
OOSEV048198L
OOSEVQ018050L
