Hyundai Matrix 2003 Manuale del proprietario (in Italian)

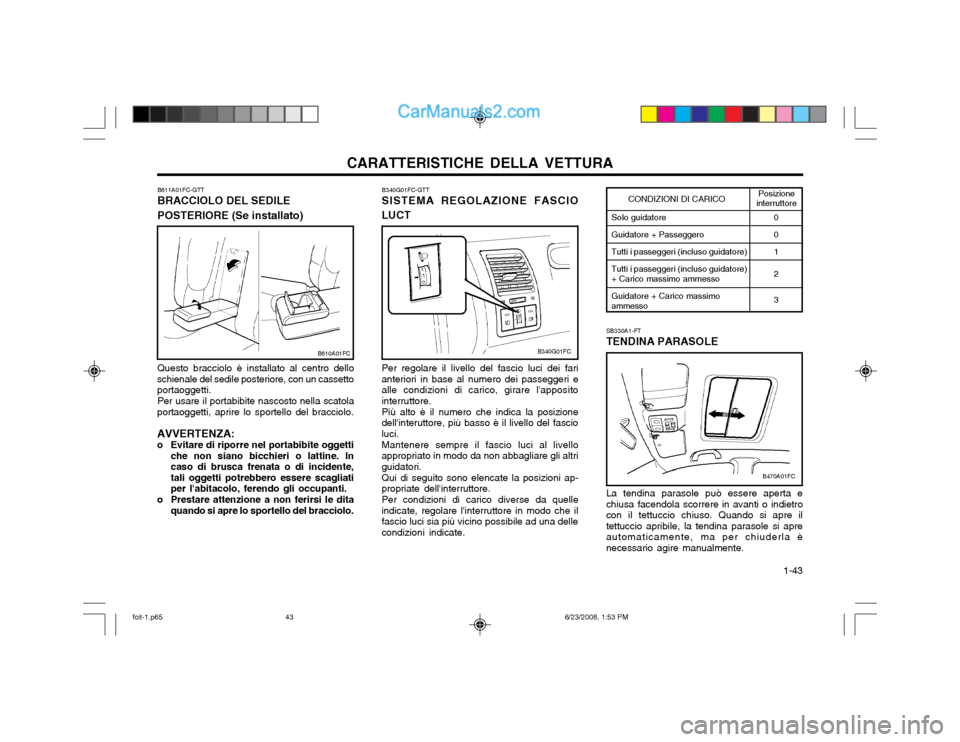

CARATTERISTICHE DELLA VETTURA 1-43
Solo guidatore Guidatore + Passeggero Tutti i passeggeri (incluso guidatore) Tutti i passeggeri (incluso guidatore) + Carico massimo ammesso Guidatore + Carico massimo ammesso
Posizione
interruttore
0 0 1 2 3
CONDIZIONI DI CARICO
B340G01FC-GTT SISTEMA REGOLAZIONE FASCIO
LUCT
Per regolare il livello del fascio luci dei fari
anteriori in base al numero dei passeggeri e alle condizioni di carico, girare l'appositointerruttore.
Più alto è il numero che indica la posizione
dell'interuttore, più basso è il livello del fascioluci.
Mantenere sempre il fascio luci al livello
appropriato in modo da non abbagliare gli altriguidatori.
Qui di seguito sono elencate la posizioni ap-
propriate dell'interruttore.
Per condizioni di carico diverse da quelle
indicate, regolare l'interruttore in modo che ilfascio luci sia più vicino possibile ad una dellecondizioni indicate.
B611A01FC-GTT BRACCIOLO DEL SEDILE
POSTERIORE (Se installato) Questo bracciolo è installato al centro dello
schienale del sedile posteriore, con un cassetto portaoggetti.
Per usare il portabibite nascosto nella scatola
portaoggetti, aprire lo sportello del bracciolo. AVVERTENZA:
o Evitare di riporre nel portabibite oggetti che non siano bicchieri o lattine. Incaso di brusca frenata o di incidente,tali oggetti potrebbero essere scagliatiper l'abitacolo, ferendo gli occupanti.
o Prestare attenzione a non ferirsi le dita quando si apre lo sportello del bracciolo.
B610A01FCB340G01FC
SB330A1-FT TENDINA PARASOLE La tendina parasole può essere aperta e chiusa facendola scorrere in avanti o indietrocon il tettuccio chiuso. Quando si apre iltettuccio apribile, la tendina parasole si apreautomaticamente, ma per chiuderla ènecessario agire manualmente.
B470A01FC
fcit-1.p65 6/23/2008, 1:53 PM
43

CARATTERISTICHE DELLA VETTURA
1-44

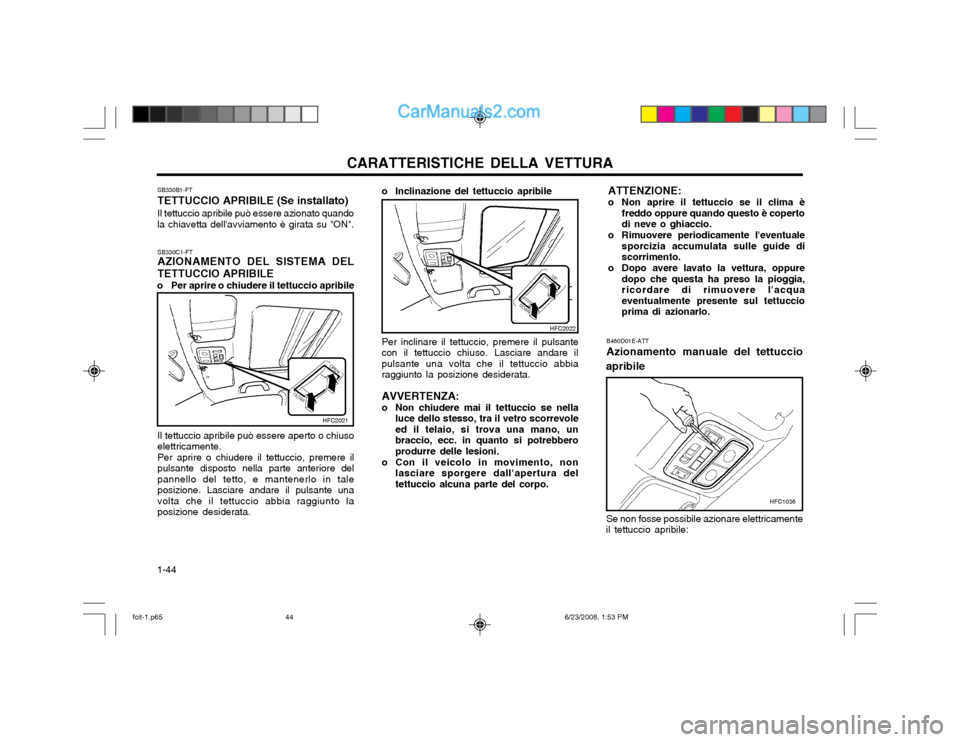

ATTENZIONE:
o Non aprire il tettuccio se il clima è freddo oppure quando questo è coperto di neve o ghiaccio.
o Rimuovere periodicamente l'eventuale sporcizia accumulata sulle guide discorrimento.
o Dopo avere lavato la vettura, oppure dopo che questa ha preso la pioggia,ricordare di rimuovere l'acquaeventualmente presente sul tettuccioprima di azionarlo.
B460D01E-ATT Azionamento manuale del tettuccio
apribile
HFC1036
Se non fosse possibile azionare elettricamente
il tettuccio apribile:
o Inclinazione del tettuccio apribile Per inclinare il tettuccio, premere il pulsante con il tettuccio chiuso. Lasciare andare ilpulsante una volta che il tettuccio abbiaraggiunto la posizione desiderata. AVVERTENZA:
o Non chiudere mai il tettuccio se nella
luce dello stesso, tra il vetro scorrevole ed il telaio, si trova una mano, unbraccio, ecc. in quanto si potrebberoprodurre delle lesioni.
o Con il veicolo in movimento, non lasciare sporgere dall'apertura deltettuccio alcuna parte del corpo.
SB330B1-FT TETTUCCIO APRIBILE (Se installato)Il tettuccio apribile può essere azionato quando la chiavetta dell'avviamento è girata su "ON". SB330C1-FT AZIONAMENTO DEL SISTEMA DEL TETTUCCIO APRIBILE
o Per aprire o chiudere il tettuccio apribile
Il tettuccio apribile può essere aperto o chiuso elettricamente.Per aprire o chiudere il tettuccio, premere ilpulsante disposto nella parte anteriore delpannello del tetto, e mantenerlo in taleposizione. Lasciare andare il pulsante unavolta che il tettuccio abbia raggiunto laposizione desiderata.
HFC2022
HFC2021
fcit-1.p65 6/23/2008, 1:53 PM
44

CARATTERISTICHE DELLA VETTURA 1-45

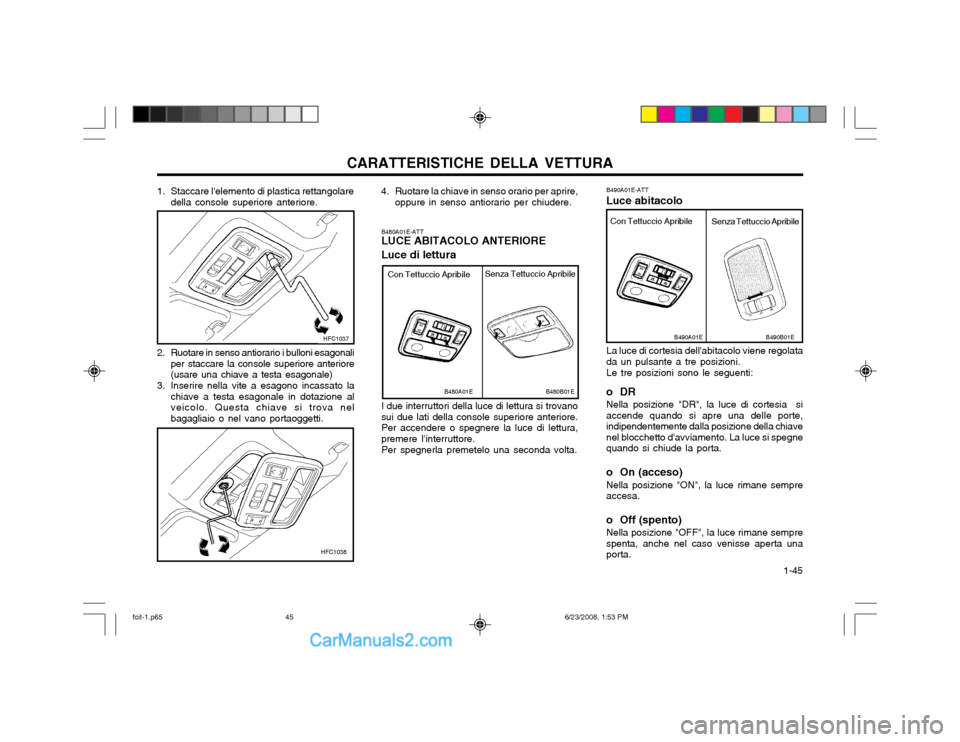

B480A01E-ATT LUCE ABITACOLO ANTERIORE Luce di lettura I due interruttori della luce di lettura si trovano sui due lati della console superiore anteriore.Per accendere o spegnere la luce di lettura,premere l'interruttore. Per spegnerla premetelo una seconda volta.
HFC1037
1. Staccare l'elemento di plastica rettangolare
della console superiore anteriore.
2. Ruotare in senso antiorario i bulloni esagonali per staccare la console superiore anteriore (usare una chiave a testa esagonale)
3. Inserire nella vite a esagono incassato la chiave a testa esagonale in dotazione alveicolo. Questa chiave si trova nelbagagliaio o nel vano portaoggetti. 4. Ruotare la chiave in senso orario per aprire,
oppure in senso antiorario per chiudere.
B480A01EB480B01E
Con Tettuccio Apribile Senza Tettuccio Apribile
HFC1038 La luce di cortesia dell'abitacolo viene regolata da un pulsante a tre posizioni. Le tre posizioni sono le seguenti:
oDR Nella posizione "DR", la luce di cortesia si accende quando si apre una delle porte,indipendentemente dalla posizione della chiavenel blocchetto d'avviamento. La luce si spegnequando si chiude la porta.
o On (acceso) Nella posizione "ON", la luce rimane sempre accesa.
o Off (spento) Nella posizione "OFF", la luce rimane sempre spenta, anche nel caso venisse aperta unaporta.
B490A01E-ATT Luce abitacolo
B490A01EB490B01E
Con Tettuccio Apribile
Senza Tettuccio Apribile
fcit-1.p65 6/23/2008, 1:53 PM
45

CARATTERISTICHE DELLA VETTURA

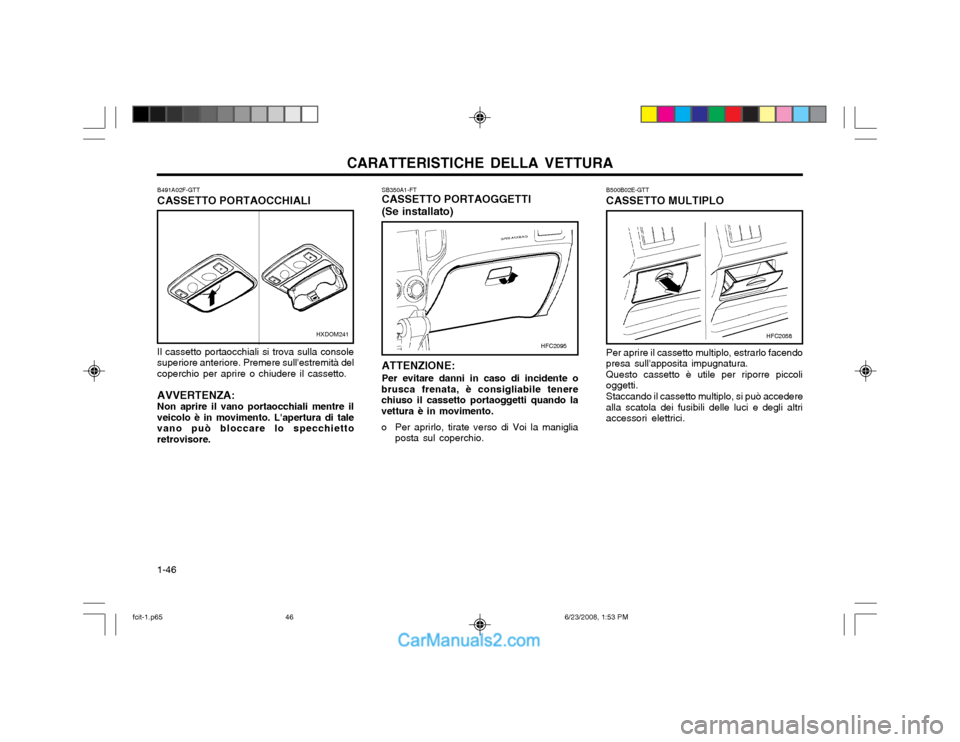

1-46 B500B02E-GTT CASSETTO MULTIPLO Per aprire il cassetto multiplo, estrarlo facendo presa sull'apposita impugnatura.Questo cassetto è utile per riporre piccolioggetti. Staccando il cassetto multiplo, si può accedere alla scatola dei fusibili delle luci e degli altriaccessori elettrici.
SB350A1-FT CASSETTO PORTAOGGETTI (Se installato) ATTENZIONE: Per evitare danni in caso di incidente o
brusca frenata, è consigliabile tenere chiuso il cassetto portaoggetti quando lavettura è in movimento.
o Per aprirlo, tirate verso di Voi la maniglia posta sul coperchio.
B491A02F-GTT CASSETTO PORTAOCCHIALI Il cassetto portaocchiali si trova sulla console superiore anteriore. Premere sull'estremità delcoperchio per aprire o chiudere il cassetto. AVVERTENZA: Non aprire il vano portaocchiali mentre il veicolo è in movimento. L'apertura di talevano può bloccare lo specchiettoretrovisore.
HXDOM241HFC2058HFC2095
fcit-1.p65
6/23/2008, 1:53 PM
46

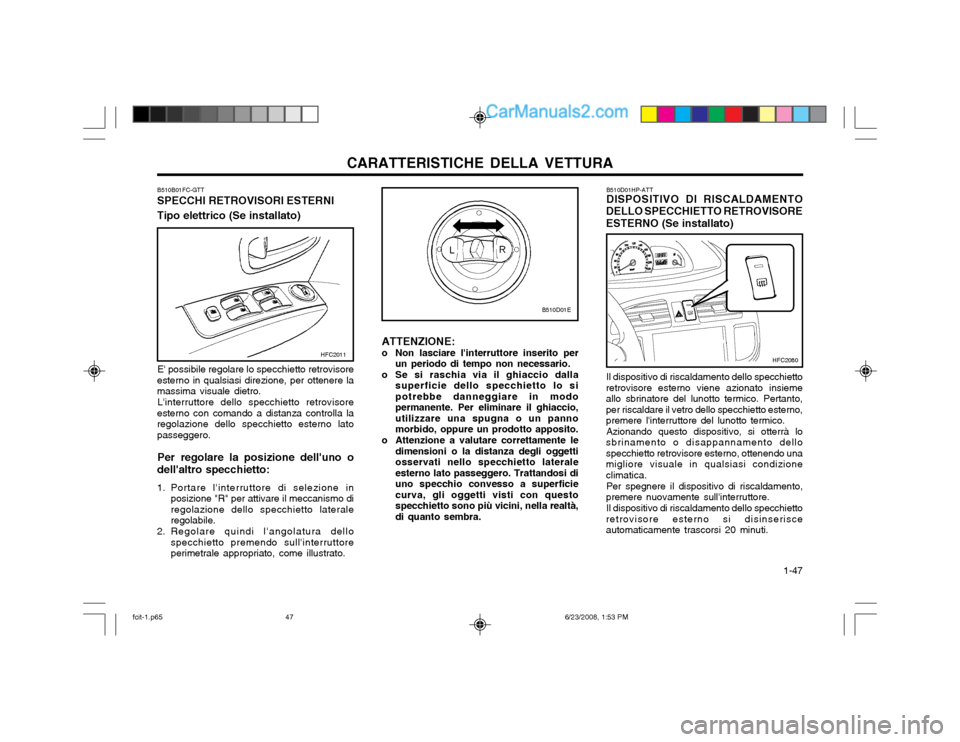

CARATTERISTICHE DELLA VETTURA 1-47
B510B01FC-GTT SPECCHI RETROVISORI ESTERNI Tipo elettrico (Se installato)
E' possibile regolare lo specchietto retrovisore
esterno in qualsiasi direzione, per ottenere la massima visuale dietro.
L'interruttore dello specchietto retrovisore
esterno con comando a distanza controlla laregolazione dello specchietto esterno latopasseggero.
Per regolare la posizione dell'uno o
dell'altro specchietto:
1. Portare l'interruttore di selezione in posizione "R" per attivare il meccanismo di regolazione dello specchietto lateraleregolabile.
2. Regolare quindi l'angolatura dello specchietto premendo sull'interruttoreperimetrale appropriato, come illustrato.
B510D01E
HFC2011ATTENZIONE:
o Non lasciare l'interruttore inserito per un periodo di tempo non necessario.
o Se si raschia via il ghiaccio dalla superficie dello specchietto lo si potrebbe danneggiare in modopermanente. Per eliminare il ghiaccio,utilizzare una spugna o un pannomorbido, oppure un prodotto apposito.
o Attenzione a valutare correttamente le dimensioni o la distanza degli oggettiosservati nello specchietto lateraleesterno lato passeggero. Trattandosi diuno specchio convesso a superficiecurva, gli oggetti visti con questospecchietto sono più vicini, nella realtà,di quanto sembra. B510D01HP-ATT DISPOSITIVO DI RISCALDAMENTO
DELLO SPECCHIETTO RETROVISORE ESTERNO (Se installato)
HFC2080
Il dispositivo di riscaldamento dello specchietto
retrovisore esterno viene azionato insieme allo sbrinatore del lunotto termico. Pertanto,per riscaldare il vetro dello specchietto esterno,premere l'interruttore del lunotto termico. Azionando questo dispositivo, si otterrà lo
sbrinamento o disappannamento dellospecchietto retrovisore esterno, ottenendo unamigliore visuale in qualsiasi condizioneclimatica.
Per spegnere il dispositivo di riscaldamento,
premere nuovamente sull'interruttore.
Il dispositivo di riscaldamento dello specchietto
retrovisore esterno si disinserisceautomaticamente trascorsi 20 minuti.
fcit-1.p65 6/23/2008, 1:53 PM
47

CARATTERISTICHE DELLA VETTURA

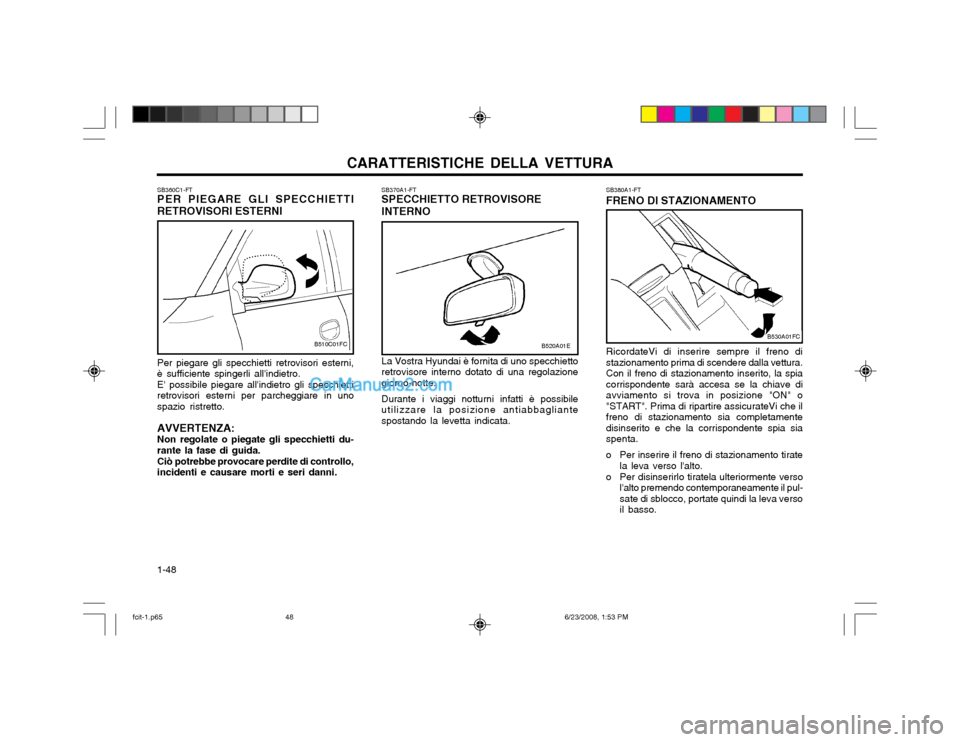

1-48 La Vostra Hyundai è fornita di uno specchietto retrovisore interno dotato di una regolazionegiorno-notte. Durante i viaggi notturni infatti è possibile utilizzare la posizione antiabbagliantespostando la levetta indicata.
SB370A1-FT SPECCHIETTO RETROVISORE INTERNO
SB380A1-FTFRENO DI STAZIONAMENTO RicordateVi di inserire sempre il freno di stazionamento prima di scendere dalla vettura.Con il freno di stazionamento inserito, la spiacorrispondente sarà accesa se la chiave diavviamento si trova in posizione "ON" o"START". Prima di ripartire assicurateVi che ilfreno di stazionamento sia completamentedisinserito e che la corrispondente spia siaspenta.
o Per inserire il freno di stazionamento tirate la leva verso l'alto.
o Per disinserirlo tiratela ulteriormente verso l'alto premendo contemporaneamente il pul-sate di sblocco, portate quindi la leva versoil basso.
B520A01E
SB360C1-FT PER PIEGARE GLI SPECCHIETTI
RETROVISORI ESTERNI
Per piegare gli specchietti retrovisori esterni, è sufficiente spingerli all'indietro.E' possibile piegare all'indietro gli specchiettiretrovisori esterni per parcheggiare in unospazio ristretto.
AVVERTENZA: Non regolate o piegate gli specchietti du-rante la fase di guida. Ciò potrebbe provocare perdite di controllo, incidenti e causare morti e seri danni.
B510C01FCB530A01FC
fcit-1.p65 6/23/2008, 1:53 PM
48

CARATTERISTICHE DELLA VETTURA 1-49
B550A01Y-ATT
LUCE SUPPLEMENTARE DI STOP (Se installato)
Oltre alle luci di stop posteriori montate in
posizione inferiore sui due lati del veicolo, quando si azionano i freni entra in funzioneanche la luce supplementare di stop installataal centro del lunotto posteriore oppure dellospoiler posteriore.
B550A01FCHFC2070
B810A01FC-GTT VASSOIO RICHIUDIBILE Questo vassoio, molto pratico, puo' essere
usato come ripiano di appoggio per un libro, un bicchiere o lattina. AVVERTENZA: Per evitare il rischio di lesioni in caso di
incidente o di brusca frenata, si raccomanda di riportare il vassoiorichiudibile nella posizione originale du-rante la marcia del veicolo. B820A01FC-GTT VASSOIO AUSILIARIO
HFC2071
Per aprire il vassoio ausiliario, premere
lateralmente il pomello e rilasciarlo lentamente. Questo vassoio serve per riporre piccoli
oggetti.
fcit-1.p65 6/23/2008, 1:53 PM
49

CARATTERISTICHE DELLA VETTURA

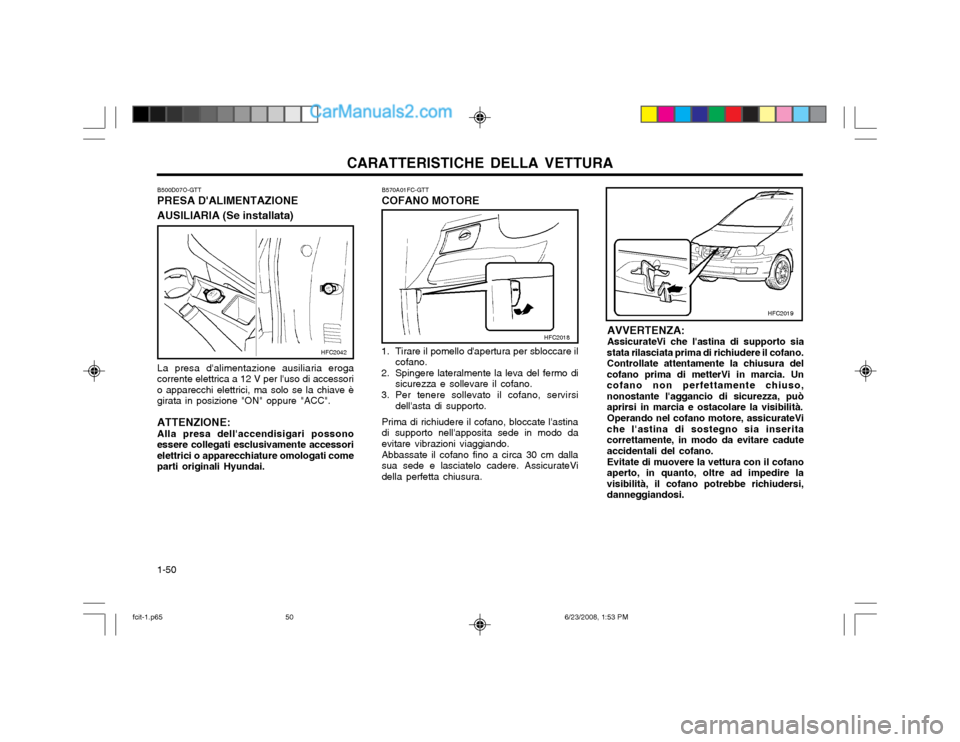

1-50 AVVERTENZA: AssicurateVi che l'astina di supporto sia
stata rilasciata prima di richiudere il cofano.Controllate attentamente la chiusura delcofano prima di metterVi in marcia. Uncofano non perfettamente chiuso,nonostante l'aggancio di sicurezza, puòaprirsi in marcia e ostacolare la visibilità.
Operando nel cofano motore, assicurateVi
che l'astina di sostegno sia inseritacorrettamente, in modo da evitare caduteaccidentali del cofano.
Evitate di muovere la vettura con il cofano
aperto, in quanto, oltre ad impedire lavisibilità, il cofano potrebbe richiudersi,danneggiandosi.
B570A01FC-GTT COFANO MOTORE
1. Tirare il pomello d'apertura per sbloccare il cofano.
2. Spingere lateralmente la leva del fermo di sicurezza e sollevare il cofano.
3. Per tenere sollevato il cofano, servirsi dell'asta di supporto.
Prima di richiudere il cofano, bloccate l'astina di supporto nell'apposita sede in modo daevitare vibrazioni viaggiando. Abbassate il cofano fino a circa 30 cm dalla sua sede e lasciatelo cadere. AssicurateVidella perfetta chiusura.
HFC2042
B500D07O-GTT PRESA D'ALIMENTAZIONE AUSILIARIA (Se installata) La presa d'alimentazione ausiliaria eroga
corrente elettrica a 12 V per l'uso di accessori o apparecchi elettrici, ma solo se la chiave ègirata in posizione "ON" oppure "ACC". ATTENZIONE:
Alla presa dell'accendisigari possono
essere collegati esclusivamente accessori elettrici o apparecchiature omologati comeparti originali Hyundai.
HFC2018
HFC2019
fcit-1.p65 6/23/2008, 1:53 PM
50

CARATTERISTICHE DELLA VETTURA 1-51

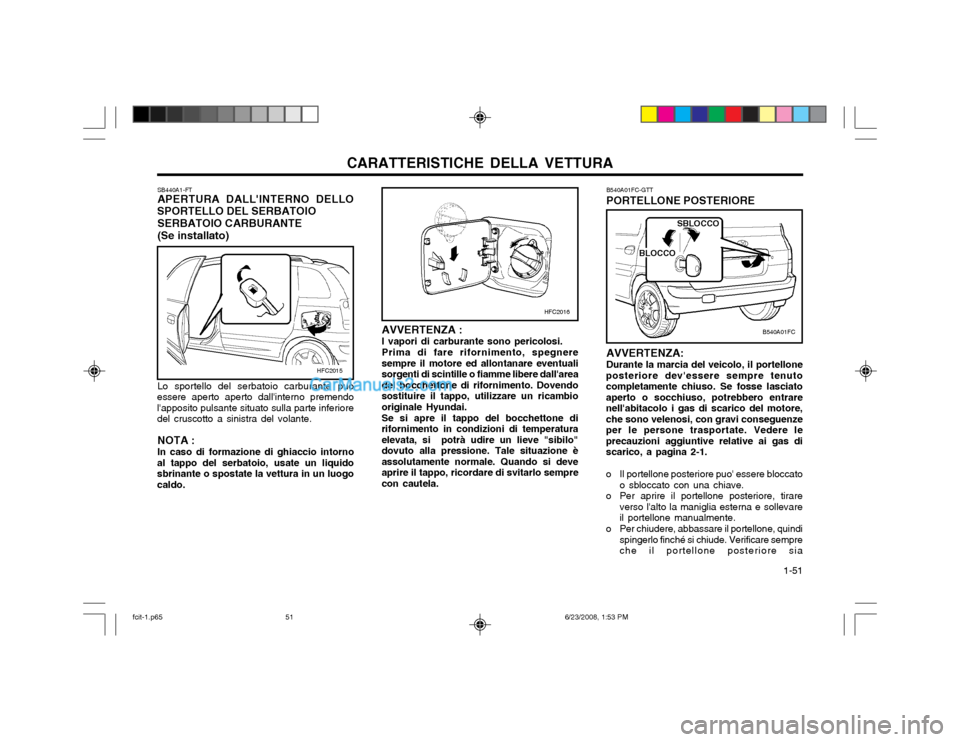

B540A01FC-GTT PORTELLONE POSTERIORE AVVERTENZA: Durante la marcia del veicolo, il portellone
posteriore dev'essere sempre tenuto completamente chiuso. Se fosse lasciatoaperto o socchiuso, potrebbero entrarenell'abitacolo i gas di scarico del motore,che sono velenosi, con gravi conseguenzeper le persone trasportate. Vedere leprecauzioni aggiuntive relative ai gas discarico, a pagina 2-1.
o Il portellone posteriore puo' essere bloccato o sbloccato con una chiave.
o Per aprire il portellone posteriore, tirare verso l'alto la maniglia esterna e sollevare il portellone manualmente.
o Per chiudere, abbassare il portellone, quindi spingerlo finché si chiude. Verificare sempreche il portellone posteriore sia
B540A01FC
BLOCCO
SBLOCCO
SB440A1-FT APERTURA DALL'INTERNO DELLO
SPORTELLO DEL SERBATOIO
SERBATOIO CARBURANTE (Se installato) Lo sportello del serbatoio carburante può
essere aperto aperto dall'interno premendo l'apposito pulsante situato sulla parte inferioredel cruscotto a sinistra del volante.
NOTA : In caso di formazione di ghiaccio intorno
al tappo del serbatoio, usate un liquido sbrinante o spostate la vettura in un luogocaldo. AVVERTENZA : I vapori di carburante sono pericolosi.Prima di fare rifornimento, spegnere
sempre il motore ed allontanare eventuali sorgenti di scintille o fiamme libere dall'areadel bocchettone di rifornimento. Dovendosostituire il tappo, utilizzare un ricambiooriginale Hyundai.
Se si apre il tappo del bocchettone di
rifornimento in condizioni di temperaturaelevata, si potrà udire un lieve "sibilo"dovuto alla pressione. Tale situazione èassolutamente normale. Quando si deveaprire il tappo, ricordare di svitarlo semprecon cautela.
HFC2016
HFC2015
fcit-1.p65 6/23/2008, 1:53 PM
51

CARATTERISTICHE DELLA VETTURA
1-52

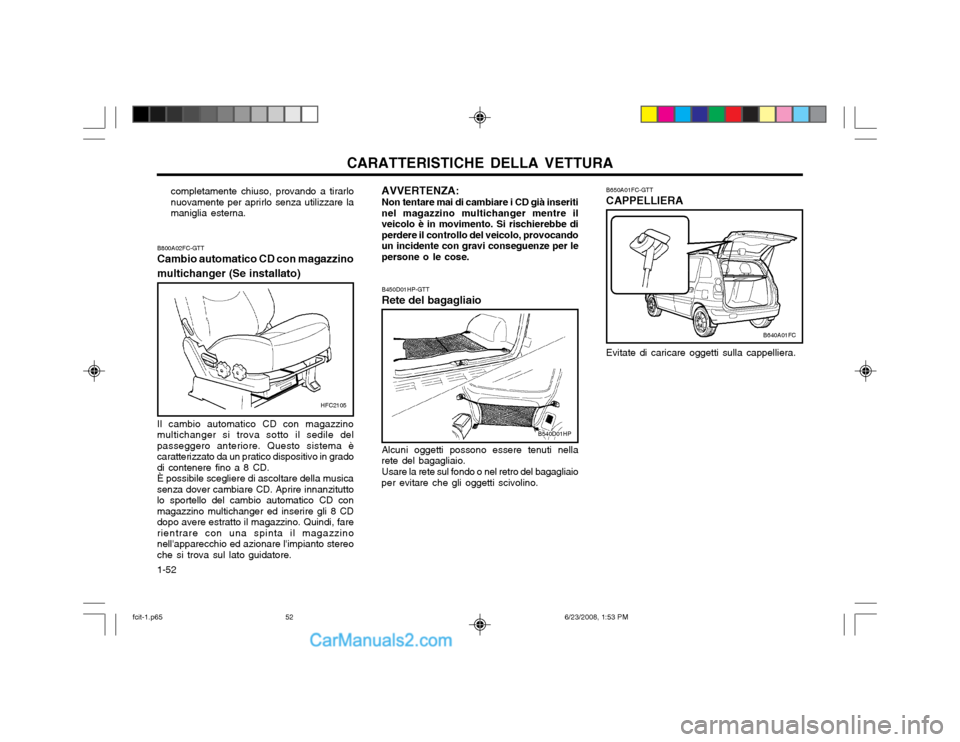

B800A02FC-GTT Cambio automatico CD con magazzino multichanger (Se installato) Il cambio automatico CD con magazzino multichanger si trova sotto il sedile delpasseggero anteriore. Questo sistema ècaratterizzato da un pratico dispositivo in gradodi contenere fino a 8 CD.È possibile scegliere di ascoltare della musicasenza dover cambiare CD. Aprire innanzituttolo sportello del cambio automatico CD conmagazzino multichanger ed inserire gli 8 CDdopo avere estratto il magazzino. Quindi, farerientrare con una spinta il magazzinonell'apparecchio ed azionare l'impianto stereoche si trova sul lato guidatore. completamente chiuso, provando a tirarlonuovamente per aprirlo senza utilizzare lamaniglia esterna.
B450D01HP-GTT Rete del bagagliaio Alcuni oggetti possono essere tenuti nella
rete del bagagliaio.
Usare la rete sul fondo o nel retro del bagagliaio
per evitare che gli oggetti scivolino.
HFC2105
B540D01HP
B640A01FC
B650A01FC-GTT CAPPELLIERA Evitate di caricare oggetti sulla cappelliera.
AVVERTENZA:
Non tentare mai di cambiare i CD già inseriti nel magazzino multichanger mentre ilveicolo è in movimento. Si rischierebbe diperdere il controllo del veicolo, provocandoun incidente con gravi conseguenze per lepersone o le cose.
fcit-1.p65 6/23/2008, 1:53 PM
52
