Hyundai Matrix 2005 Manuale del proprietario (in Italian)

2 OPERAZIONI DI GUIDA
22

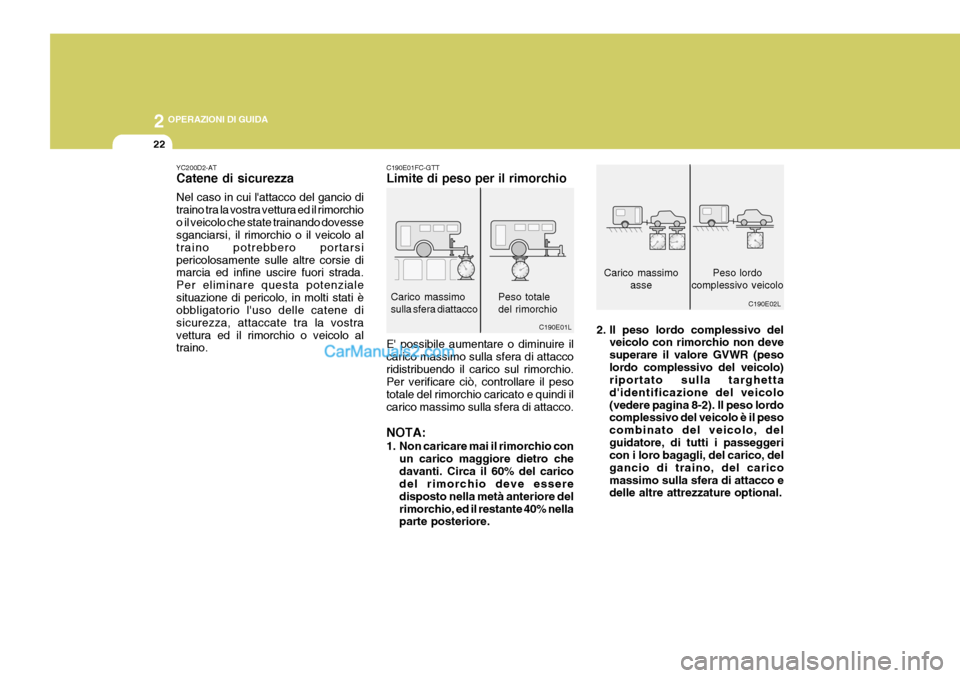

YC200D2-AT Catene di sicurezza Nel caso in cui l'attacco del gancio di traino tra la vostra vettura ed il rimorchioo il veicolo che state trainando dovesse sganciarsi, il rimorchio o il veicolo al traino potrebbero portarsipericolosamente sulle altre corsie di marcia ed infine uscire fuori strada. Per eliminare questa potenzialesituazione di pericolo, in molti stati è obbligatorio l'uso delle catene di sicurezza, attaccate tra la vostravettura ed il rimorchio o veicolo al traino. C190E01FC-GTT Limite di peso per il rimorchio
2. Il peso lordo complessivo delveicolo con rimorchio non deve superare il valore GVWR (pesolordo complessivo del veicolo) riportato sulla targhetta d'identificazione del veicolo(vedere pagina 8-2). Il peso lordo complessivo del veicolo è il peso combinato del veicolo, delguidatore, di tutti i passeggeri con i loro bagagli, del carico, del gancio di traino, del caricomassimo sulla sfera di attacco e delle altre attrezzature optional.
Carico massimo sulla sfera diattacco
C190E01LPeso totale del rimorchio
E' possibile aumentare o diminuire il carico massimo sulla sfera di attaccoridistribuendo il carico sul rimorchio. Per verificare ciò, controllare il peso totale del rimorchio caricato e quindi ilcarico massimo sulla sfera di attacco. NOTA:
1. Non caricare mai il rimorchio con un carico maggiore dietro che davanti. Circa il 60% del carico del rimorchio deve essere disposto nella metà anteriore delrimorchio, ed il restante 40% nella parte posteriore.C190E02L
Carico massimo
asse
Peso lordo
complessivo veicolo

2
OPERAZIONI DI GUIDA
23
!

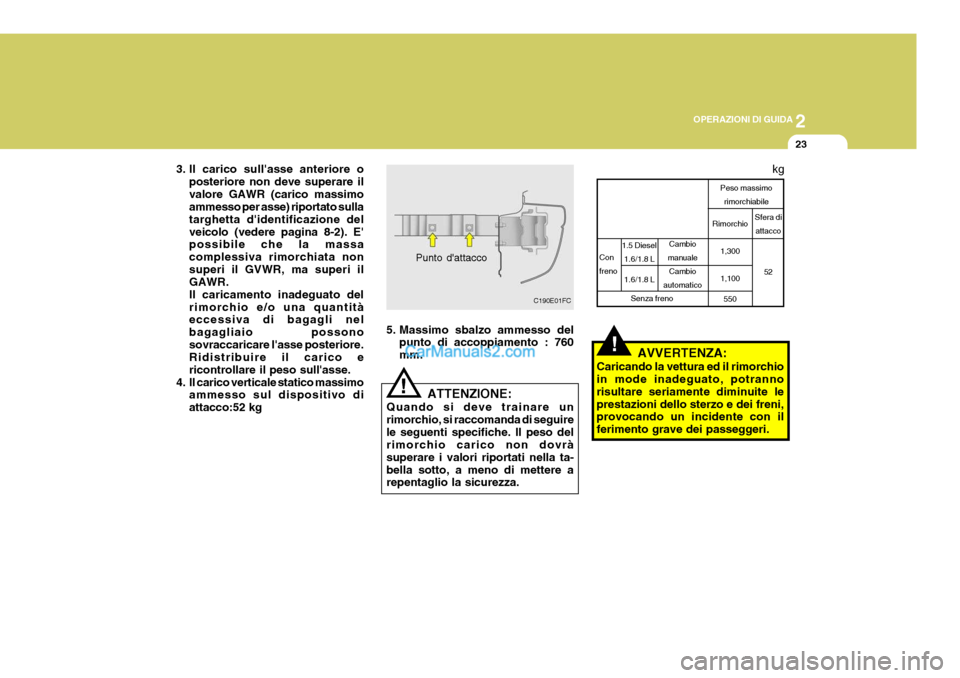

3. Il carico sull'asse anteriore o
posteriore non deve superare il valore GAWR (carico massimo ammesso per asse) riportato sulla targhetta d'identificazione delveicolo (vedere pagina 8-2). E' possibile che la massa complessiva rimorchiata nonsuperi il GVWR, ma superi il GAWR. Il caricamento inadeguato delrimorchio e/o una quantità eccessiva di bagagli nel bagagliaio possonosovraccaricare l'asse posteriore. Ridistribuire il carico e ricontrollare il peso sull'asse.
4. Il carico verticale statico massimo ammesso sul dispositivo diattacco:52 kg 5. Massimo sbalzo ammesso del
punto di accoppiamento : 760mm.
Punto d'attacco
C190E01FC
ATTENZIONE:
Quando si deve trainare un rimorchio, si raccomanda di seguirele seguenti specifiche. Il peso del rimorchio carico non dovrà superare i valori riportati nella ta-bella sotto, a meno di mettere a repentaglio la sicurezza.
!AVVERTENZA:
Caricando la vettura ed il rimorchio in mode inadeguato, potranno risultare seriamente diminuite leprestazioni dello sterzo e dei freni, provocando un incidente con il ferimento grave dei passeggeri. kg
Cambio
manuale Cambio
automatico Rimorchio
1,300 1,100550 Sfera di
attacco
52
Peso massimorimorchiabile
Con freno
1.5 Diesel 1.6/1.8 L 1.6/1.8 L
Senza freno

2 OPERAZIONI DI GUIDA
24

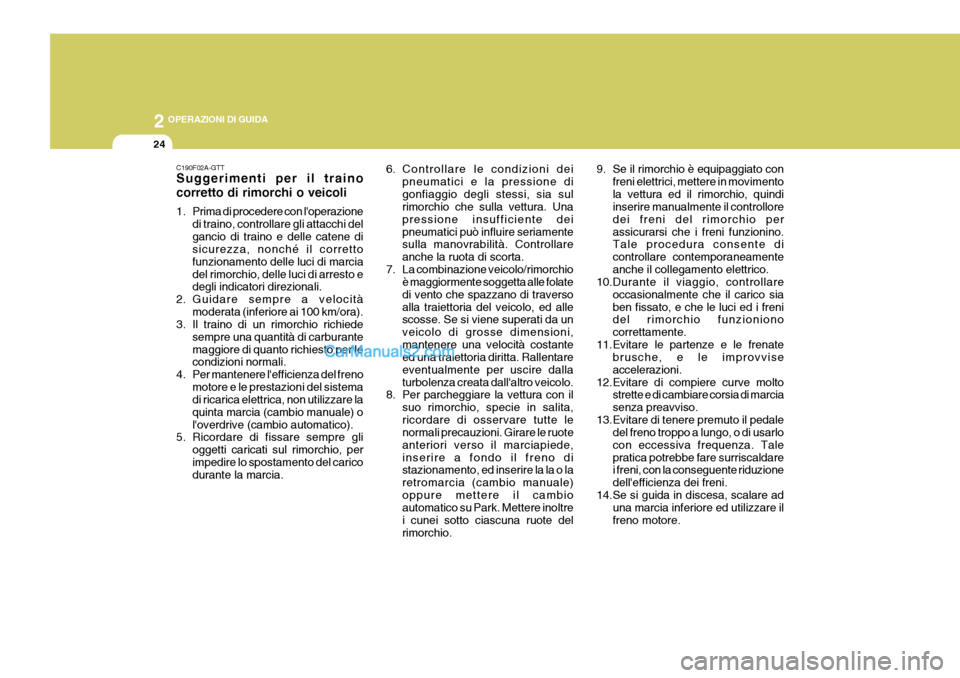

C190F02A-GTT Suggerimenti per il traino corretto di rimorchi o veicoli
1. Prima di procedere con l'operazionedi traino, controllare gli attacchi del gancio di traino e delle catene di sicurezza, nonché il corretto funzionamento delle luci di marciadel rimorchio, delle luci di arresto e degli indicatori direzionali.
2. Guidare sempre a velocità moderata (inferiore ai 100 km/ora).
3. Il traino di un rimorchio richiede
sempre una quantità di carburante maggiore di quanto richiesto per le condizioni normali.
4. Per mantenere l'efficienza del freno motore e le prestazioni del sistemadi ricarica elettrica, non utilizzare la quinta marcia (cambio manuale) ol'overdrive (cambio automatico).
5. Ricordare di fissare sempre gli
oggetti caricati sul rimorchio, perimpedire lo spostamento del carico durante la marcia. 6. Controllare le condizioni dei
pneumatici e la pressione di gonfiaggio degli stessi, sia sul rimorchio che sulla vettura. Una pressione insufficiente deipneumatici può influire seriamente sulla manovrabilità. Controllare anche la ruota di scorta.
7. La combinazione veicolo/rimorchio è maggiormente soggetta alle folatedi vento che spazzano di traversoalla traiettoria del veicolo, ed alle scosse. Se si viene superati da un veicolo di grosse dimensioni,mantenere una velocità costante ed una traiettoria diritta. Rallentare eventualmente per uscire dallaturbolenza creata dall'altro veicolo.
8. Per parcheggiare la vettura con il
suo rimorchio, specie in salita,ricordare di osservare tutte le normali precauzioni. Girare le ruote anteriori verso il marciapiede,inserire a fondo il freno di stazionamento, ed inserire la la o la retromarcia (cambio manuale)oppure mettere il cambio automatico su Park. Mettere inoltre i cunei sotto ciascuna ruote delrimorchio. 9. Se il rimorchio è equipaggiato con
freni elettrici, mettere in movimentola vettura ed il rimorchio, quindi inserire manualmente il controllore dei freni del rimorchio perassicurarsi che i freni funzionino. Tale procedura consente di controllare contemporaneamenteanche il collegamento elettrico.
10.Durante il viaggio, controllare
occasionalmente che il carico siaben fissato, e che le luci ed i freni del rimorchio funzioniono correttamente.
11.Evitare le partenze e le frenate brusche, e le improvviseaccelerazioni.
12.Evitare di compiere curve molto strette e di cambiare corsia di marciasenza preavviso.
13.Evitare di tenere premuto il pedale del freno troppo a lungo, o di usarlocon eccessiva frequenza. Talepratica potrebbe fare surriscaldare i freni, con la conseguente riduzione dell'efficienza dei freni.
14.Se si guida in discesa, scalare ad una marcia inferiore ed utilizzare ilfreno motore.

2
OPERAZIONI DI GUIDA
25

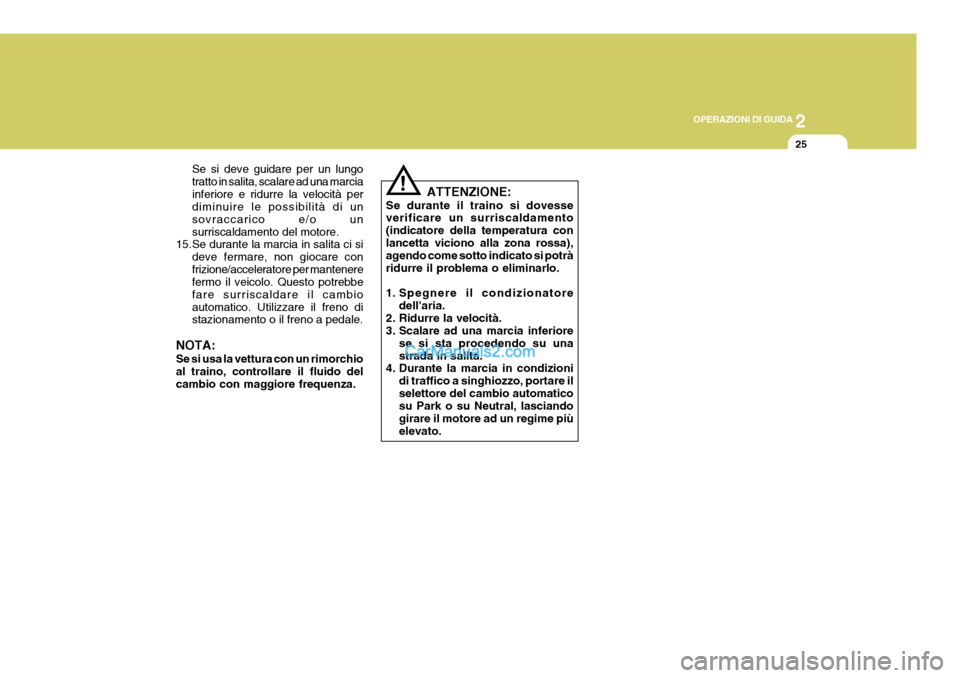

Se si deve guidare per un lungo tratto in salita, scalare ad una marciainferiore e ridurre la velocità per diminuire le possibilità di un sovraccarico e/o unsurriscaldamento del motore.
15.Se durante la marcia in salita ci si
deve fermare, non giocare confrizione/acceleratore per mantenere fermo il veicolo. Questo potrebbe fare surriscaldare il cambioautomatico. Utilizzare il freno di stazionamento o il freno a pedale.
NOTA: Se si usa la vettura con un rimorchio al traino, controllare il fluido del cambio con maggiore frequenza. ATTENZIONE:
Se durante il traino si dovesseverificare un surriscaldamento (indicatore della temperatura conlancetta viciono alla zona rossa), agendo come sotto indicato si potrà ridurre il problema o eliminarlo.
1. Spegnere il condizionatore dell'aria.
2. Ridurre la velocità.
3. Scalare ad una marcia inferiore
se si sta procedendo su una strada in salita.
4. Durante la marcia in condizioni
di traffico a singhiozzo, portare ilselettore del cambio automatico su Park o su Neutral, lasciando girare il motore ad un regime piùelevato.
!

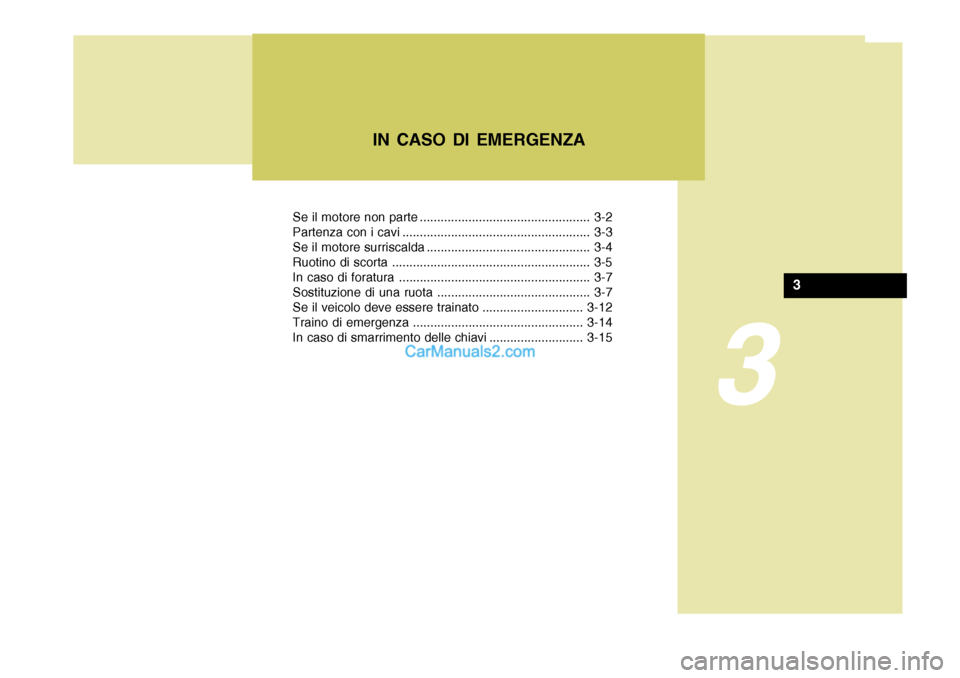

Se il motore non parte ................................................. 3-2
Partenza con i cavi ...................................................... 3-3
Se il motore surriscalda ............................................... 3-4
Ruotino di scorta ......................................................... 3-5
In caso di foratura ....................................................... 3-7
Sostituzione di una ruota ............................................ 3-7
Se il veicolo deve essere trainato .............................3-12
Traino di emergenza ................................................. 3-14
In caso di smarrimento delle chiavi ........................... 3-15
IN CASO DI EMERGENZA
3
3

3 IN CASO DI EMERGENZA
2
!

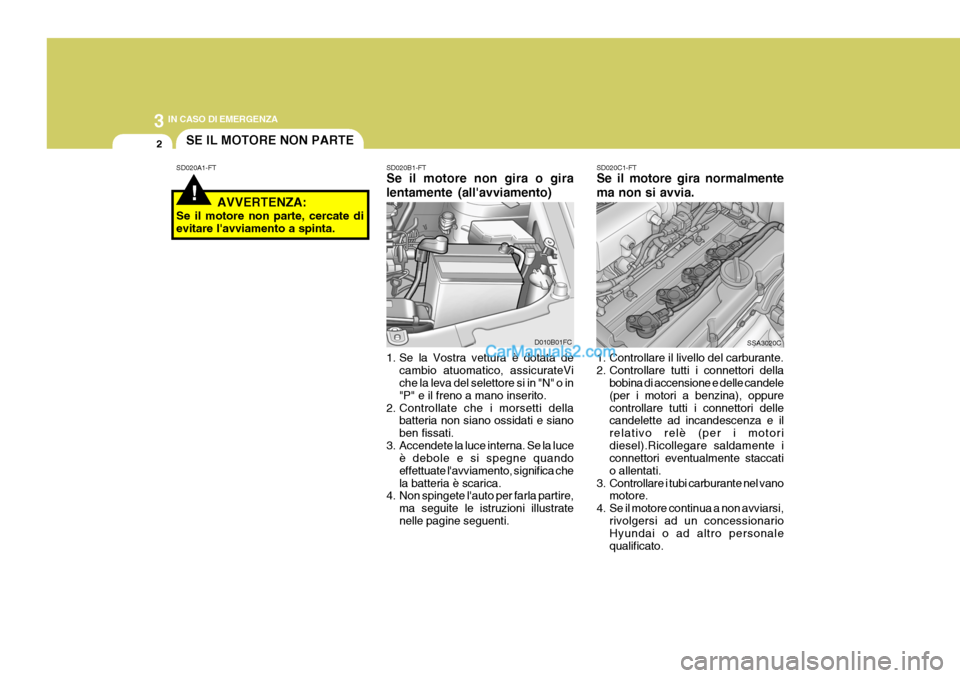

SE IL MOTORE NON PARTE
SD020A1-FT
AVVERTENZA:
Se il motore non parte, cercate di evitare l'avviamento a spinta. SD020B1-FT Se il motore non gira o gira lentamente (all'avviamento)
1. Se la Vostra vettura è dotata de
cambio atuomatico, assicurateVi che la leva del selettore si in "N" o in "P" e il freno a mano inserito.
2. Controllate che i morsetti della batteria non siano ossidati e sianoben fissati.
3. Accendete la luce interna. Se la luce è debole e si spegne quandoeffettuate l'avviamento, significa chela batteria è scarica.
4. Non spingete l'auto per farla partire,
ma seguite le istruzioni illustratenelle pagine seguenti.
D010B01FC SD020C1-FT Se il motore gira normalmente ma non si avvia.
1. Controllare il livello del carburante.
2. Controllare tutti i connettori della
bobina di accensione e delle candele(per i motori a benzina), oppurecontrollare tutti i connettori delle candelette ad incandescenza e il relativo relè (per i motoridiesel).Ricollegare saldamente i connettori eventualmente staccati o allentati.
3. Controllare i tubi carburante nel vano motore.
4. Se il motore continua a non avviarsi, rivolgersi ad un concessionario Hyundai o ad altro personale qualificato.SSA3020C

3
IN CASO DI EMERGENZA
3
!

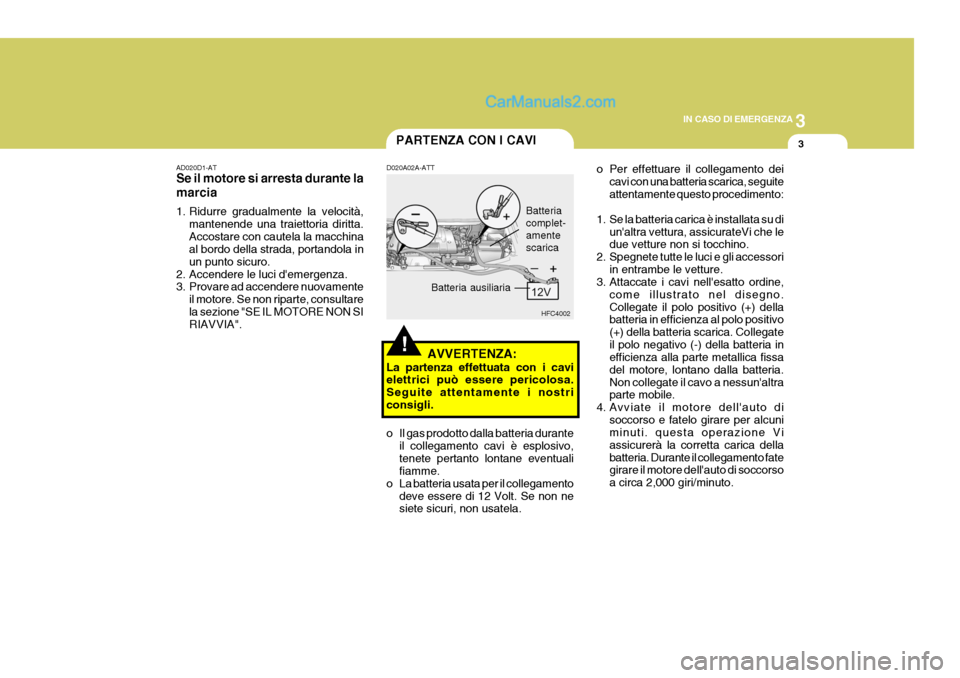

PARTENZA CON I CAVI
AD020D1-AT Se il motore si arresta durante la marcia
1. Ridurre gradualmente la velocità, mantenende una traiettoria diritta. Accostare con cautela la macchina al bordo della strada, portandola in un punto sicuro.
2. Accendere le luci d'emergenza.
3. Provare ad accendere nuovamente il motore. Se non riparte, consultare la sezione "SE IL MOTORE NON SI RIAVVIA". D020A02A-ATT
AVVERTENZA:
La partenza effettuata con i cavielettrici può essere pericolosa. Seguite attentamente i nostriconsigli.
o Il gas prodotto dalla batteria durante il collegamento cavi è esplosivo, tenete pertanto lontane eventuali fiamme.
o La batteria usata per il collegamento deve essere di 12 Volt. Se non nesiete sicuri, non usatela.
HFC4002
Batteria complet-amentescarica
o Per effettuare il collegamento dei
cavi con una batteria scarica, seguite attentamente questo procedimento:
1. Se la batteria carica è installata su di un'altra vettura, assicurateVi che le due vetture non si tocchino.
2. Spegnete tutte le luci e gli accessori
in entrambe le vetture.
3. Attaccate i cavi nell'esatto ordine,
come illustrato nel disegno. Collegate il polo positivo (+) della batteria in efficienza al polo positivo (+) della batteria scarica. Collegateil polo negativo (-) della batteria in efficienza alla parte metallica fissa del motore, lontano dalla batteria.Non collegate il cavo a nessun'altra parte mobile.
4. Avviate il motore dell'auto di soccorso e fatelo girare per alcuniminuti. questa operazione Vi assicurerà la corretta carica dellabatteria. Durante il collegamento fate girare il motore dell'auto di soccorso a circa 2,000 giri/minuto.
Batteria ausiliaria

3 IN CASO DI EMERGENZA
4
!
SE IL MOTORE SURRISCALDA
5. Avviate normalmente il motore della Vostra vettura. A motore avviato lasciate i cavi collegati e fatelo girare a circa 2,000 giri/minuto per alcuni minuti.
6. Procedendo con cautela, rimuovere i cavi del collegamento volanteinvertendo l'ordine seguito percollegarli.
Se non conoscete il motivo per cui labatteria della Vostra vettura era scarica, fate controllare il circuito di carica dal Vostro Concessionario. D030A02A-ATT Se l'indicatore della temperatura del liquido di raffreddamento segnala un surriscaldamento e avvertite una perdita di potenza, probabilmente ilmotore è troppo caldo. In questo caso, seguite le istruzioni qui sotto riportate:
1. Accostate l'auto immediatamente.
2. Spostate la leva del selettore in "P"
(c. automatico) o in folle (c. manuale) ed inserite il freno di stazionamento. Spegnete il condizionatore d'aria (se inserito).
3. Se vi è una perdita del liquido di raffreddamento e dal cofano escevapore, fermate il motore. Non apriteil cofano finchè non cessa la perdita del liquido e la fuoriuscita del vapore. Se invece non si verificano questifenomeni, lasciate il motore acceso e controllate che la ventola di raffreddamento sia efficiente. Nelcaso in cui non lo fosse, spegnete il motore. 4. Controllate che la cinghia della
pompa dell'acqua sia efficiente. Controllate poi che dal radiatore non esca il liquido di raffreddamento È condizione normale che ilcondizionatore d'aria scarichi piccole quantità di acqua fredda dovuta alla condensa.
AVVERTENZA:
Quando il motore gira, tenetelontano le mani ed i vestiti dalleparti mobili come le cinghie e la ventola.

3
IN CASO DI EMERGENZA
5RUOTINO DI SCORTA
!
!!AVVERTENZA (Solo motore diesel):
Non intervenire mai sul sistema d'iniezione se il motore è avviato o prima che siano trascorsi 30 secondida quando si è spento il motore. La pompa di alta pressione, il tubo comune, gli iniettori e i tubi di altapressione sono soggetti a pressioni elevate anche dopo che il motore è stato spento. Il getto di carburanteprodotto da una perdita potrebbe causare gravi lesioni se dovesse venire a contatto con la pelle. Lepersone che portano un pacemaker dovranno rimanere a più di 30 cm di distanza dalla centralina ECU o dalfascio cavi del vano motore mentre il motore sta girando, in quanto le alte correnti del sistema CommonRail producono campi magnetici considerevoli. AVVERTENZA:
Non togliete il tappo del radiatore a motore caldo. Il liquido di raffreddamento potrebbe uscire e causare ustioni.
5. In caso di rottura della cinghia o di perdite di liquido refrigerante, arrestate immediata-mente la vettura e rivolgeteVi al più vicinoConcessionario Hyundai. 6. Se non trovate la causa del
surriscaldamento, aspettate che latemperatura del motore torninormale. Quindi, se vi è stata una perdita del liquido di raffreddamento, togliete con cautela il tappo delradiatore e aggiungete dell'acqua per ripristinare il livello del liquido.
7. RimetteteVi in marcia, prestando attenzione ad eventuali segni disurriscaldamento. Se il fenomeno si ripete, rivolgeteVi al VostroConcessionario Hyundai.
ATTENZIONE:
Una diminuzione del liquido refrigerante indica che vi è una perdita nel circuito diraffreddamento ed è necessario un immediato controllo presso il Vostro Concessionario Hyundai. D040A01FC-GTT Per il ruotino di scorta, osservare le seguenti istruzioni:
1. Controllare la pressione di gonfiaggio appena possibile dopo l'installazione del ruotino di scorta, e regolarla alla pressione specificata. La pressione digonfiaggio deve essere controllata periodicamente e mantenuta al valore specificato mentre il ruotino di scorta èriposto. Pressione ruota di scorta:
2. La ruota di scorta deve essere usata
solo provvisoriamente e deve essere riposta nel bagagliaio non appena il pneumatico originale è stato riparato o sostituito.
3. Si sconsiglia un uso continuativo a velocità superiori agli 80 km/h.
4. Poiché il ruotino di scorta è stato
progettato specificamente per il vostro veicolo, esso non deve essere usato su nessun altro veicolo.
Dimensionipneumatico Pressione gonfiaggioT115/70R(D)15 420 kPa (60 psi)

3 IN CASO DI EMERGENZA
6
!

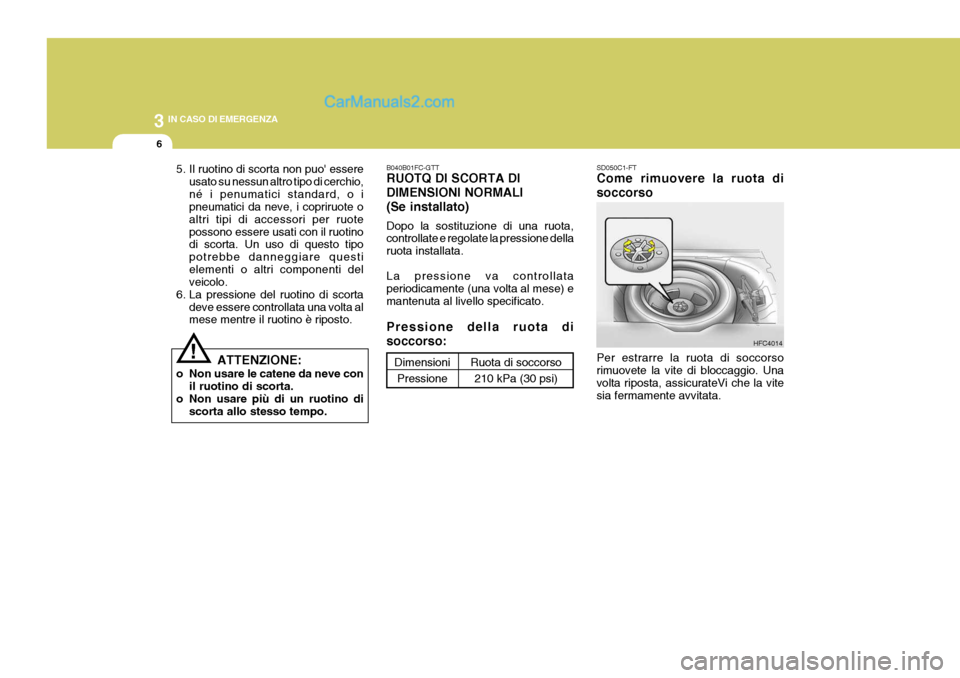

5. Il ruotino di scorta non puo' essere
usato su nessun altro tipo di cerchio, né i penumatici standard, o i pneumatici da neve, i copriruote o altri tipi di accessori per ruotepossono essere usati con il ruotino di scorta. Un uso di questo tipo potrebbe danneggiare questielementi o altri componenti del veicolo.
6. La pressione del ruotino di scorta deve essere controllata una volta almese mentre il ruotino è riposto.
ATTENZIONE:
o Non usare le catene da neve con il ruotino di scorta.
o Non usare più di un ruotino di scorta allo stesso tempo. B040B01FC-GTT RUOTQ DI SCORTA DI DIMENSIONI NORMALI(Se installato) Dopo la sostituzione di una ruota, controllate e regolate la pressione della ruota installata. La pressione va controllata periodicamente (una volta al mese) emantenuta al livello specificato. Pressione della ruota di soccorso:Dimensioni
PressioneRuota di soccorso 210 kPa (30 psi) SD050C1-FT Come rimuovere la ruota di soccorso Per estrarre la ruota di soccorso rimuovete la vite di bloccaggio. Una volta riposta, assicurateVi che la vite sia fermamente avvitata.
HFC4014
