Hyundai Matrix 2005 Manuale del proprietario (in Italian)

1CARATTERISTICHE DELLA VETTURA
50
SB210P1-FT

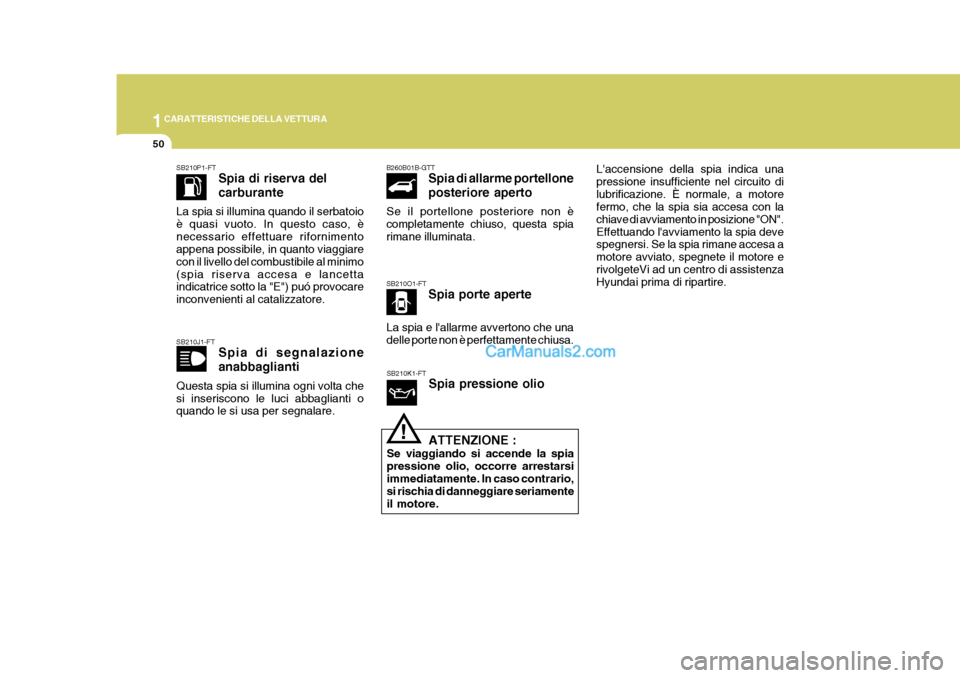

Spia di riserva del carburante
La spia si illumina quando il serbatoio è quasi vuoto. In questo caso, ènecessario effettuare rifornimento appena possibile, in quanto viaggiare con il livello del combustibile al minimo(spia riserva accesa e lancetta indicatrice sotto la "E") puó provocare inconvenienti al catalizzatore. SB210J1-FT Spia di segnalazione anabbaglianti
Questa spia si illumina ogni volta che si inseriscono le luci abbaglianti o quando le si usa per segnalare.B260B01B-GTT Spia di allarme portellone posteriore aperto
Se il portellone posteriore non è completamente chiuso, questa spiarimane illuminata. SB210O1-FT Spia porte aperte
La spia e l'allarme avvertono che una delle porte non è perfettamente chiusa.
SB210K1-FT Spia pressione olio ATTENZIONE :
Se viaggiando si accende la spia pressione olio, occorre arrestarsiimmediatamente. In caso contrario, si rischia di danneggiare seriamente il motore. L'accensione della spia indica unapressione insufficiente nel circuito dilubrificazione. È normale, a motore fermo, che la spia sia accesa con la chiave di avviamento in posizione "ON".Effettuando l'avviamento la spia deve spegnersi. Se la spia rimane accesa a motore avviato, spegnete il motore erivolgeteVi ad un centro di assistenza Hyundai prima di ripartire.
!

1
CARATTERISTICHE DELLA VETTURA
51

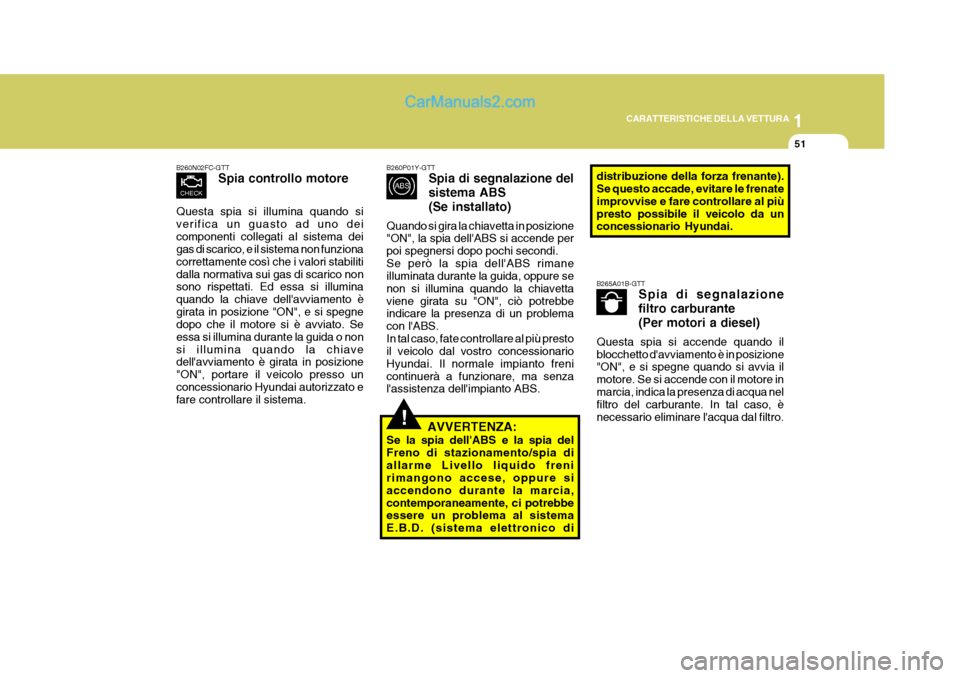

B260N02FC-GTT Spia controllo motore
Questa spia si illumina quando si verifica un guasto ad uno deicomponenti collegati al sistema dei gas di scarico, e il sistema non funziona correttamente così che i valori stabilitidalla normativa sui gas di scarico non sono rispettati. Ed essa si illumina quando la chiave dell'avviamento ègirata in posizione "ON", e si spegne dopo che il motore si è avviato. Se essa si illumina durante la guida o nonsi illumina quando la chiave dell'avviamento è girata in posizione "ON", portare il veicolo presso unconcessionario Hyundai autorizzato e fare controllare il sistema.
!
B260P01Y-GTT Spia di segnalazione del sistema ABS(Se installato)
Quando si gira la chiavetta in posizione "ON", la spia dell'ABS si accende per poi spegnersi dopo pochi secondi.Se però la spia dell'ABS rimane illuminata durante la guida, oppure se non si illumina quando la chiavettaviene girata su "ON", ciò potrebbe indicare la presenza di un problema con l'ABS.In tal caso, fate controllare al più presto il veicolo dal vostro concessionario Hyundai. Il normale impianto frenicontinuerà a funzionare, ma senza l'assistenza dell'impianto ABS.
AVVERTENZA:
Se la spia dell'ABS e la spia del Freno di stazionamento/spia diallarme Livello liquido freni rimangono accese, oppure si accendono durante la marcia,contemporaneamente, ci potrebbe essere un problema al sistema E.B.D. (sistema elettronico di distribuzione della forza frenante). Se questo accade, evitare le frenate improvvise e fare controllare al piùpresto possibile il veicolo da un concessionario Hyundai.
B265A01B-GTT Spia di segnalazione filtro carburante(Per motori a diesel)
Questa spia si accende quando il blocchetto d'avviamento è in posizione "ON", e si spegne quando si avvia il motore. Se si accende con il motore inmarcia, indica la presenza di acqua nel filtro del carburante. In tal caso, è necessario eliminare l'acqua dal filtro.

1CARATTERISTICHE DELLA VETTURA
52
ZB110R2-AT SEGNALE ACUSTICO USURA PASTIGLIE FRENO Le pastiglie dei freni a disco anteriori e posteriori sono dotate di segnalatored'usura che emette un acuto stridio o un rumore di raschiamento quando è stato raggiunto il limite d'usura. Il suonopuò essere intermittente, oppure costantemente presente con il veicolo in marcia. Potrebbe anche essereudibile se si mantiene saldamente premuto il pedale del freno. La mancata sostituzione delle pastiglie consumateprovocherà seri e constosi danni ai rotori. Rivolgersi immediatamente al concessionario Hyundai. B270B02O-GTT ALLARME ACUSTICO PER FRENO A MANO INSERITO (Se installato) Se si guida il veicolo ad una velocità superiore a 10 km/h per più di 2-3secondi, entrerà in funzione un cicalino di allarme qualora fosse inserito il freno di stazionamento.SB210S1-FT USURA DELLE PASTIGLIE FRENI Quando in frenata si ode un suono acuto continuo o ad intermittenza, lepastiglie freni sono da sostituire. La mancata sostituzione può provocare gravi danni all'impianto freni.
B950A01E-GTT ALLARME ACUSTICO LUCI RETRONEBBIA (Se installato) Se le luci retronebbia sono accese e la porta del guidatore è aperta, entra in funzione il cicalino di allarme acustico.
B260S01B-GTT
Spia delle candelette di preriscaldamento(Per motori a diesel)
La spia di segnalazione si illumina di un color ambra con il blocchetto d'avviamento nella posizione "ON". Ilmotore può essere avviato quando si spegne la spia di segnalazione del preriscaldamento. Il tempo diilluminazione varia a seconda della temperatura dell'acqua, della temperatura dell'aria e della condizionedella batteria. NOTA: Una volta concluso il pre- riscaldamento, se non si è avviato il motore entro 10 secondi, riportare la chiavetta in posizione "LOCK", equindi su "ON", per ripetere il pre- riscaldamento.

1
CARATTERISTICHE DELLA VETTURA
53
!
SB215A1-FT INDICATORE LIVELLO CARBURANTE Segnala il livello del carburante. B290A02A-ATT INDICATORE TEMPERATURA REFRIGERANTE MOTORE
HFC2045 HFC2101
AVVERTENZA:
Non togliere mai il tappo del radiatore se il motore è caldo. Il refrigerante del motore è sottopressione e potrebbe schizzare fuori con violenza, causando gravi ustioni. Attendere che il motore sisia raffreddato prima di togliere il tappo del radiatore. La lancetta dell'indicatore di temperatura del refrigerante del motoredeve mantenersi entri i limiti di temperatura normali. Se dovesse portarsi nella zona "H" (molto caldo),rallentare la marcia ed arrestare la vettura al più presto, spegnendo il motore. Aprire il cofano, e controllare illivello del refrigerante e la cinghia di comando della pompa dell'acqua. Se si sospetta un problema al sistema diraffreddamento, fare controllare al più presto la vettura da un concessionario Hyundai.
QUADRO STRUMENTI

1CARATTERISTICHE DELLA VETTURA
54
ATTENZIONE:
L'utilizzo della vettura ad un regime di giri corrispondente alla zona rossa del contagiri è sconsigliatoper la longevità del motore.!

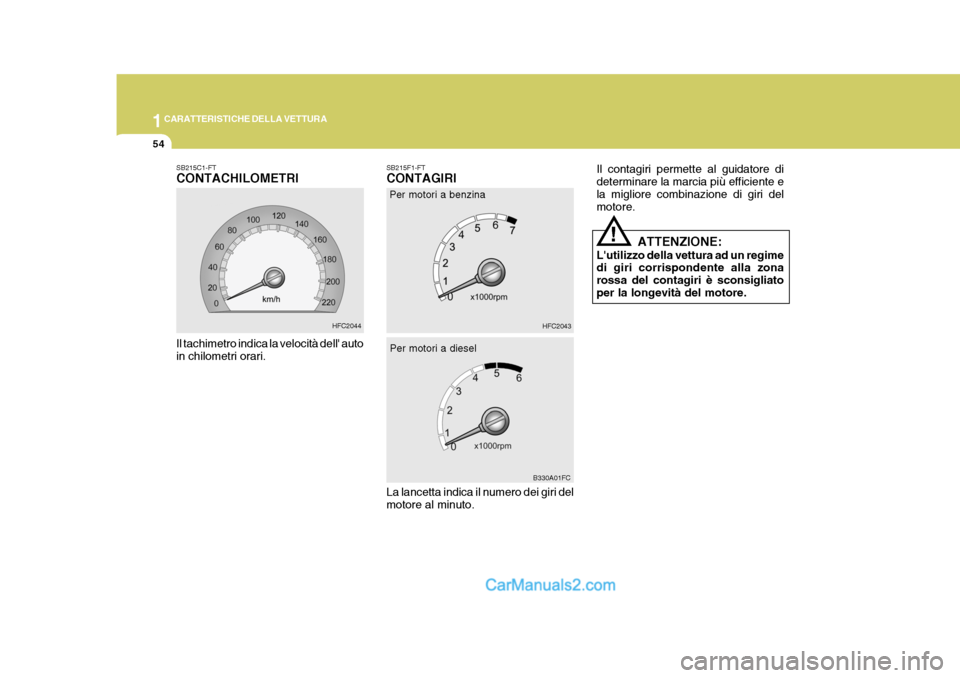

SB215C1-FT CONTACHILOMETRI
Il tachimetro indica la velocità dell' auto in chilometri orari. SB215F1-FT CONTAGIRI La lancetta indica il numero dei giri del motore al minuto.Per motori a benzina
HFC2044 HFC2043
B330A01FC
Per motori a diesel Il contagiri permette al guidatore dideterminare la marcia più efficiente ela migliore combinazione di giri del motore.

1
CARATTERISTICHE DELLA VETTURA
55
NOTA: Ogni manomissione delcontachilometri può annullare lavalidità della garanzia. Contachilometri parzializzatore 2, 3 Registra la distanza di 2 tragitti, espressa in chilometri. TRIP A (TRAGITTO A): Prima distanza percorsa dal punto originario di partenza fino alla primatappa. TRIP B (TRAGITTO B): Seconda distanza percorsa, dalla primatappa alla destinazione finale. Per passare da TRIP A (tragitto A) a TRIP B (tragitto B), premere l'interruttore di resettaggio. Se premuto per 1 secondi, resetta la funzione a 0.
HFC2090
B310B01FC-GTT CONTACHILOMETRI/ CONTACHILOMETRI PARZIALE
Senza computer di bordo
HFC2089Funzionamento delcontachilometri/parzializzatoredigitale Premendo l'interruttore di resettaggio con il blocchetto di avviamento girato su "ON", il display fornirà il seguenteordine:
Interruttore di resettaggio
HFC2051
Con computer di bordo
Interruttore di resettaggio 1. Contachilometri ndica il numero dei chilometri percorsi dalla Vostra vettura e permette di calcolare gli intervalli da un'operazione di manutenzione all'altra.

1CARATTERISTICHE DELLA VETTURA
56
DISTANZA ANCORA
PERCORRIBILE CON IL
CARBURANTE RIMASTO
VELOCITÀ MEDIATEMPO DI GUIDATRIP COMPUTER
B400B01FC-GTT (Se installato) Questo computer fornisce al conducente, attraverso un display a cristalli liquidi controllato da un micro- computer, tutte le informazioni relativealla guida, quali i chilometri percorsi, la velocità media mantenuta, la distanza ancora percorribile con il carburanterimasto. 1. Distanza ancora percorribile
con Il carburante rimasto
Simbolo distanza ancora percorribile con il carburante rimasto
HFC2051 HFC2052
Distanza ancora percorribile con il carburante rimasto (km)
o Questo modo indica la distanza stimata ancora percorribile con la quantità di carburante rimasta nelserbatoio, e il relativo simbolo.
o Se si fa rifornimento, aggiungendo
più di 6 litri di carburante, il com-puter riconosce la nuova condizione.
o Se la batteria è stata reinstallata,
dopo che si è scaricata o è statascollegata, si dovranno percorrere più di 32 km perché il valore della distanza ancora percorribile siaaffidabile.
Interruttore di resettaggio
o L'interruttore di resettaggio serve
ad azzerare il modo display multifunzione.
o Premendo l'interruttore di
resettaggio, il valore visualizzatocambia come segue:

1
CARATTERISTICHE DELLA VETTURA
57
HFC2054
2. Velocità media
o Questo modo indica la velocità me-
dia mantenuta dall'ultimo azzeramento del valore "Average speed".
o Premendo l'interruttore di resettaggio per più di 1 secondo,quando sul display appare il valore della velocità media, si azzera ilvalore visualizzato.Simbolo velocità maedia
HFC20533. Tempo di guida
o Questo modo indica il tempo di guida trascorso dall'ultimo azzeramentodel valore "Drive time".
o Premendo l'interruttore di resettaggio per più di 1 secondo,quando sul display appare il valoredel tempo di guida, si azzera il valore visualizzato. Simbolo tempo di guida
Velocità maedia (km/h) Tempo di guida
NOTA:
o Se, al posto della distanza ancora
percorribile, sul display appare il segno "--", fare controllare il com-puter con le informazioni di crociera da un concessionario Hyundai autorizzato.
o A seconda delle condizioni di guida, la distanza ancorapercorribile con il carburanterimasto può variare rispetto al valore effettivamente indicato dal contachilometri.
o La distanza ancora percorribile con il carburante rimasto nelserbatoio può variare a secondadelle condizioni della strada, delle marce usate o della velocità del veicolo.

1CARATTERISTICHE DELLA VETTURA
58

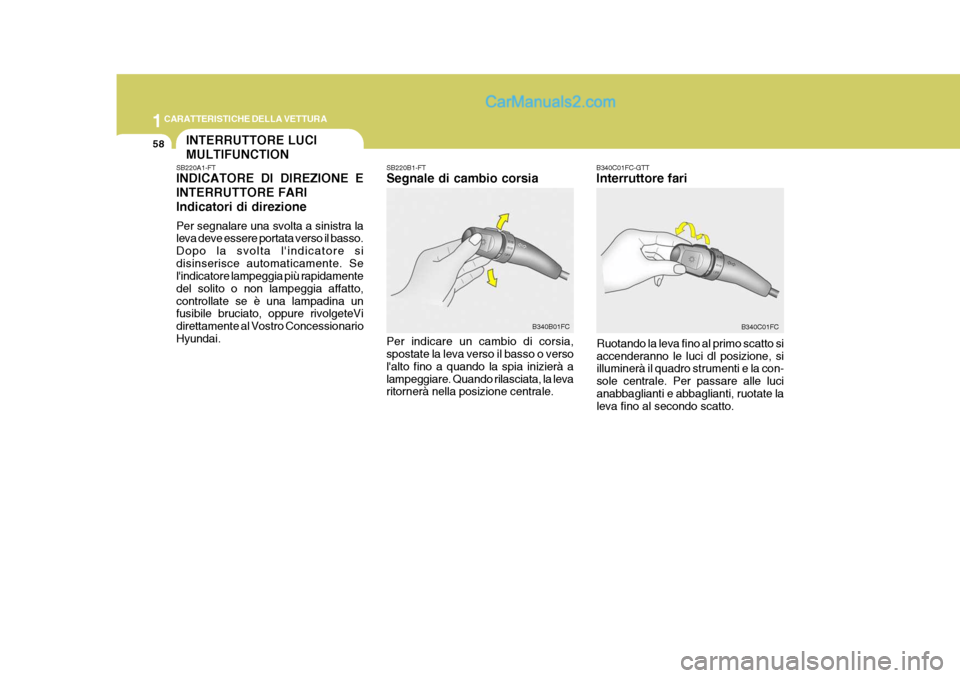

B340C01FC-GTT Interruttore fari
Ruotando la leva fino al primo scatto si accenderanno le luci dl posizione, si illuminerà il quadro strumenti e la con- sole centrale. Per passare alle lucianabbaglianti e abbaglianti, ruotate la leva fino al secondo scatto.
SB220B1-FT Segnale di cambio corsia Per indicare un cambio di corsia, spostate la leva verso il basso o verso l'alto fino a quando la spia inizierà alampeggiare. Quando rilasciata, la leva ritornerà nella posizione centrale.
B340B01FC
B340C01FC
INTERRUTTORE LUCI MULTIFUNCTION
SB220A1-FT INDICATORE DI DIREZIONE E INTERRUTTORE FARIIndicatori di direzione Per segnalare una svolta a sinistra la leva deve essere portata verso il basso. Dopo la svolta l'indicatore sidisinserisce automaticamente. Se l'indicatore lampeggia più rapidamente del solito o non lampeggia affatto,controllate se è una lampadina un fusibile bruciato, oppure rivolgeteVi direttamente al Vostro ConcessionarioHyundai.

1
CARATTERISTICHE DELLA VETTURA
59

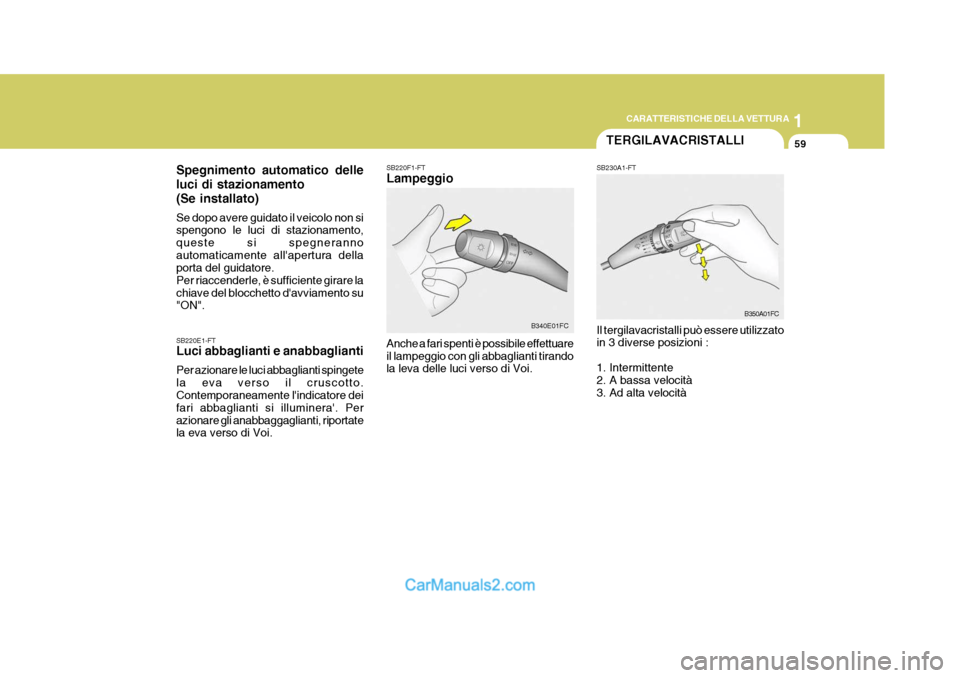

SB220F1-FT Lampeggio Anche a fari spenti è possibile effettuare il lampeggio con gli abbaglianti tirando la leva delle luci verso di Voi. B340E01FC
SB220E1-FT Luci abbaglianti e anabbaglianti Per azionare le luci abbaglianti spingete la eva verso il cruscotto. Contemporaneamente l'indicatore dei fari abbaglianti si illuminera'. Perazionare gli anabbaggaglianti, riportate la eva verso di Voi.
Spegnimento automatico delle luci di stazionamento(Se installato) Se dopo avere guidato il veicolo non si spengono le luci di stazionamento, queste si spegnerannoautomaticamente all'apertura della porta del guidatore. Per riaccenderle, è sufficiente girare lachiave del blocchetto d'avviamento su "ON".
TERGILAVACRISTALLI
SB230A1-FT Il tergilavacristalli può essere utilizzato in 3 diverse posizioni :
1. Intermittente
2. A bassa velocità
3. Ad alta velocità B350A01FC
