Hyundai Santa Fe 2003 Betriebsanleitung (in German)

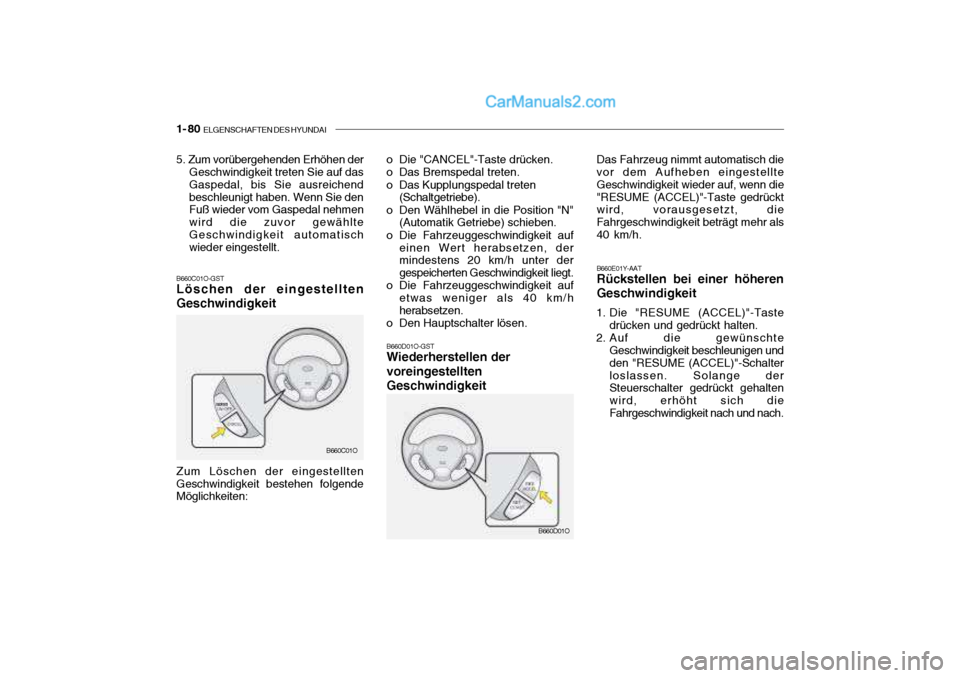

1- 80 ELGENSCHAFTEN DES HYUNDAI
Das Fahrzeug nimmt automatisch die vor dem Aufheben eingestellte Geschwindigkeit wieder auf, wenn die"RESUME (ACCEL)"-Taste gedrückt wird, vorausgesetzt, die Fahrgeschwindigkeit beträgt mehr als40 km/h. B660E01Y-AAT Rückstellen bei einer höheren Geschwindigkeit
1. Die "RESUME (ACCEL)"-Taste drücken und gedrückt halten.
2. Auf die gewünschte Geschwindigkeit beschleunigen und den "RESUME (ACCEL)"-Schalterloslassen. Solange der Steuerschalter gedrückt gehalten wird, erhöht sich dieFahrgeschwindigkeit nach und nach.
o Die "CANCEL"-Taste drücken.
o Das Bremspedal treten.
o Das Kupplungspedal treten
(Schaltgetriebe).
o Den Wählhebel in die Position "N" (Automatik Getriebe) schieben.
o Die Fahrzeuggeschwindigkeit auf einen Wert herabsetzen, der mindestens 20 km/h unter der gespeicherten Geschwindigkeit liegt.
o Die Fahrzeuggeschwindigkeit auf
etwas weniger als 40 km/hherabsetzen.
o Den Hauptschalter lösen.
B660D01O-GST Wiederherstellen der voreingestelltenGeschwindigkeit
B660D01O5. Zum vorübergehenden Erhöhen derGeschwindigkeit treten Sie auf das Gaspedal, bis Sie ausreichendbeschleunigt haben. Wenn Sie den Fuß wieder vom Gaspedal nehmen wird die zuvor gewählteGeschwindigkeit automatisch wieder eingestellt.
B660C01O-GST Löschen der eingestellten Geschwindigkeit Zum Löschen der eingestellten Geschwindigkeit bestehen folgende Möglichkeiten: B660C01O

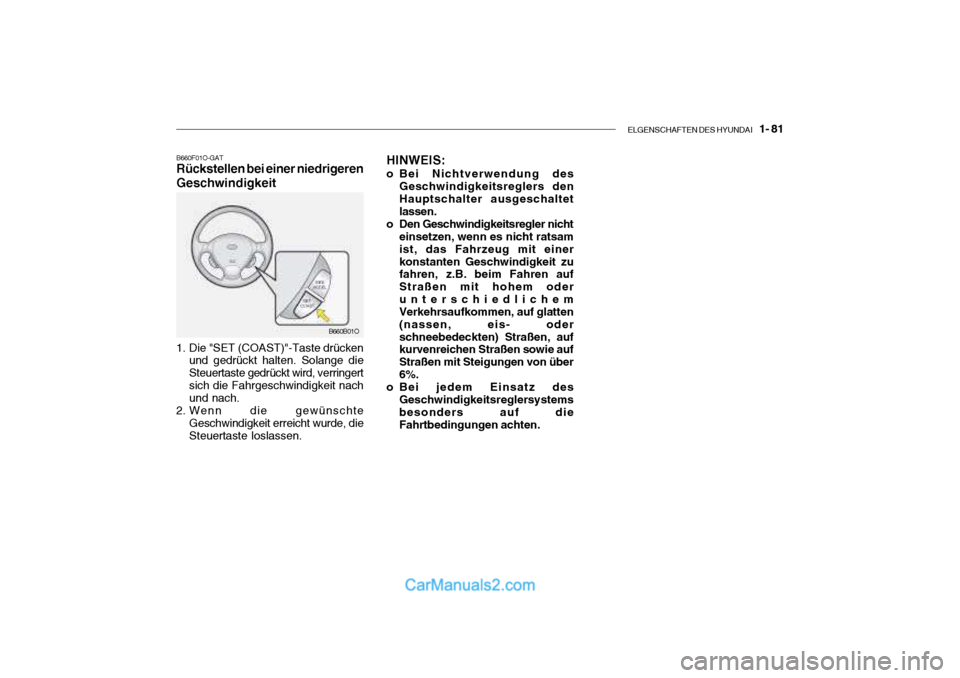

ELGENSCHAFTEN DES HYUNDAI 1- 81
HINWEIS:
o Bei Nichtverwendung des
Geschwindigkeitsreglers den Hauptschalter ausgeschaltet lassen.
o Den Geschwindigkeitsregler nicht einsetzen, wenn es nicht ratsam ist, das Fahrzeug mit einerkonstanten Geschwindigkeit zu fahren, z.B. beim Fahren auf Straßen mit hohem oderunterschiedlichem Verkehrsaufkommen, auf glatten (nassen, eis- oderschneebedeckten) Straßen, auf kurvenreichen Straßen sowie auf Straßen mit Steigungen von über6%.
o Bei jedem Einsatz des
Geschwindigkeitsreglersystems besonders auf die Fahrtbedingungen achten.B660F01O-GAT Rückstellen bei einer niedrigeren Geschwindigkeit
1. Die "SET (COAST)"-Taste drücken und gedrückt halten. Solange die Steuertaste gedrückt wird, verringertsich die Fahrgeschwindigkeit nach und nach.
2. Wenn die gewünschte Geschwindigkeit erreicht wurde, die Steuertaste loslassen. B660B01O

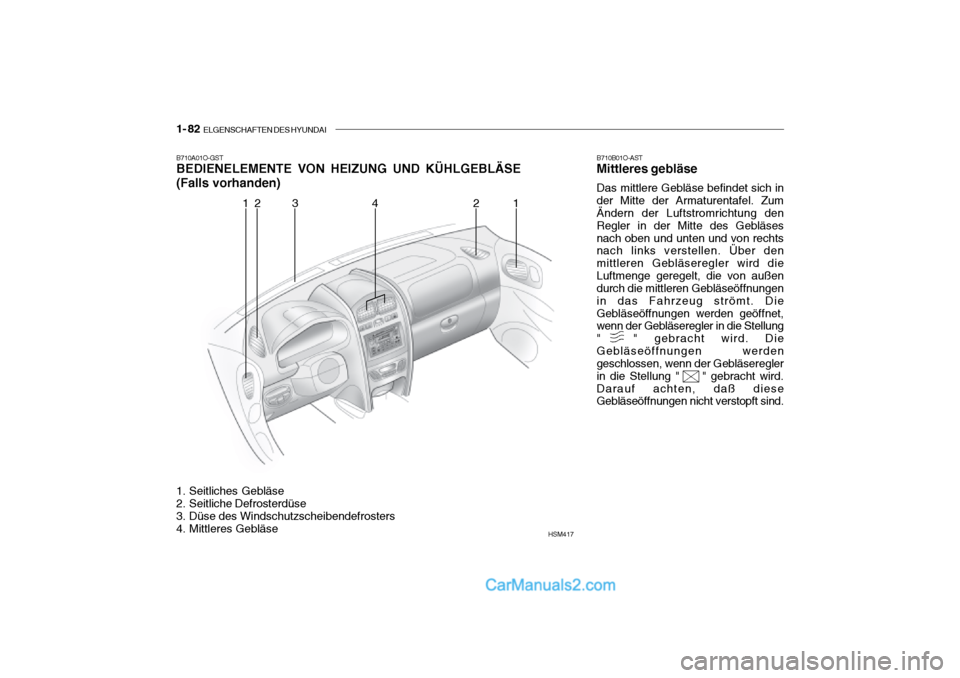

1- 82 ELGENSCHAFTEN DES HYUNDAI
B710A01O-GST BEDIENELEMENTE VON HEIZUNG UND KÜHLGEBLÄSE (Falls vorhanden)
1. Seitliches Gebläse
2. Seitliche Defrosterdüse
3. Düse des Windschutzscheibendefrosters
4. Mittleres Gebläse
HSM417B710B01O-AST Mittleres gebläse Das mittlere Gebläse befindet sich in
der Mitte der Armaturentafel. Zum Ändern der Luftstromrichtung den Regler in der Mitte des Gebläsesnach oben und unten und von rechts nach links verstellen. Über den mittleren Gebläseregler wird dieLuftmenge geregelt, die von außen durch die mittleren Gebläseöffnungen in das Fahrzeug strömt. DieGebläseöffnungen werden geöffnet, wenn der Gebläseregler in die Stellung " " gebracht wird. DieGebläseöffnungen werden geschlossen, wenn der Gebläseregler in die Stellung " " gebracht wird.Darauf achten, daß diese Gebläseöffnungen nicht verstopft sind.
12 3 4 1 2

ELGENSCHAFTEN DES HYUNDAI 1- 83

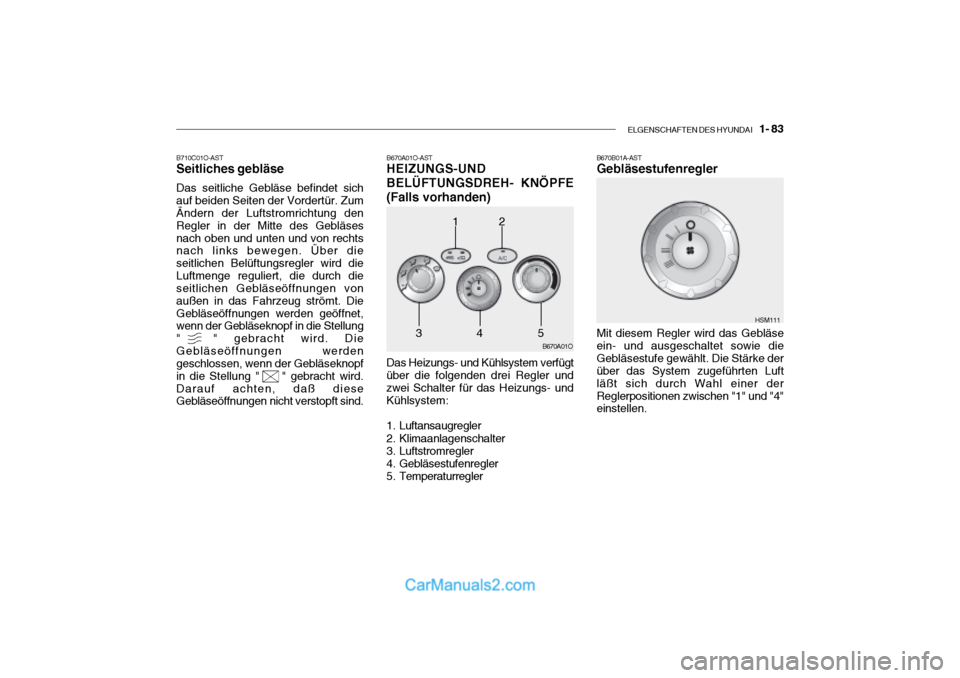

B670A01O-AST HEIZUNGS-UND BELÜFTUNGSDREH- KNÖPFE (Falls vorhanden) Das Heizungs- und Kühlsystem verfügt
über die folgenden drei Regler und zwei Schalter für das Heizungs- und Kühlsystem:
1. Luftansaugregler
2. Klimaanlagenschalter
3. Luftstromregler
4. Gebläsestufenregler
5. Temperaturregler B670A01O
1
3
45
B710C01O-AST Seitliches gebläse Das seitliche Gebläse befindet sich auf beiden Seiten der Vordertür. Zum Ändern der Luftstromrichtung den Regler in der Mitte des Gebläsesnach oben und unten und von rechts nach links bewegen. Über die seitlichen Belüftungsregler wird dieLuftmenge reguliert, die durch die seitlichen Gebläseöffnungen von außen in das Fahrzeug strömt. DieGebläseöffnungen werden geöffnet, wenn der Gebläseknopf in die Stellung " " gebracht wird. DieGebläseöffnungen werden geschlossen, wenn der Gebläseknopf in die Stellung " " gebracht wird.Darauf achten, daß diese Gebläseöffnungen nicht verstopft sind.
B670B01A-AST Gebläsestufenregler Mit diesem Regler wird das Gebläse ein- und ausgeschaltet sowie dieGebläsestufe gewählt. Die Stärke der über das System zugeführten Luft läßt sich durch Wahl einer derReglerpositionen zwischen "1" und "4" einstellen.
HSM111
2

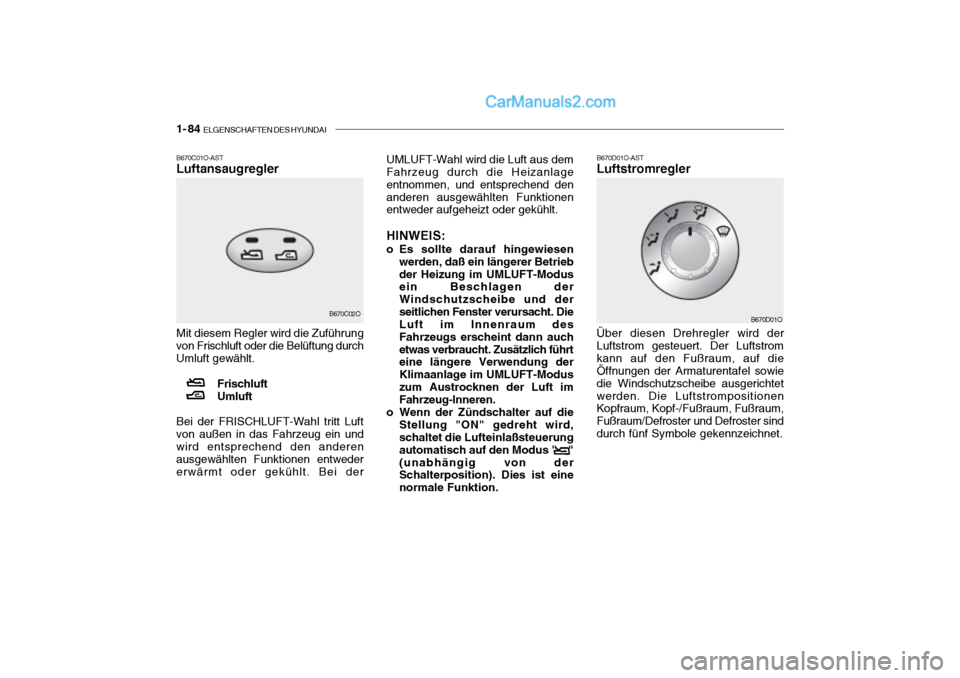

1- 84 ELGENSCHAFTEN DES HYUNDAI
B670D01O-AST Luftstromregler Über diesen Drehregler wird der
Luftstrom gesteuert. Der Luftstrom kann auf den Fußraum, auf die Öffnungen der Armaturentafel sowie die Windschutzscheibe ausgerichtetwerden. Die Luftstrompositionen Kopfraum, Kopf-/Fußraum, Fußraum, Fußraum/Defroster und Defroster sinddurch fünf Symbole gekennzeichnet.
B670D01O
B670C01O-AST Luftansaugregler Mit diesem Regler wird die Zuführung von Frischluft oder die Belüftung durchUmluft gewählt.
FrischluftUmluft
Bei der FRISCHLUFT-Wahl tritt Luftvon außen in das Fahrzeug ein undwird entsprechend den anderen ausgewählten Funktionen entweder erwärmt oder gekühlt. Bei der UMLUFT-Wahl wird die Luft aus dem Fahrzeug durch die Heizanlage entnommen, und entsprechend denanderen ausgewählten Funktionen entweder aufgeheizt oder gekühlt. HINWEIS:
o Es sollte darauf hingewiesen
werden, daß ein längerer Betrieb der Heizung im UMLUFT-Modus ein Beschlagen der Windschutzscheibe und derseitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeugs erscheint dann auchetwas verbraucht. Zusätzlich führt eine längere Verwendung der Klimaanlage im UMLUFT-Moduszum Austrocknen der Luft im Fahrzeug-Inneren.
o Wenn der Zündschalter auf die Stellung "ON" gedreht wird,schaltet die Lufteinlaßsteuerung automatisch auf den Modus " "(unabhängig von der Schalterposition). Dies ist eine normale Funktion.
B670C02O

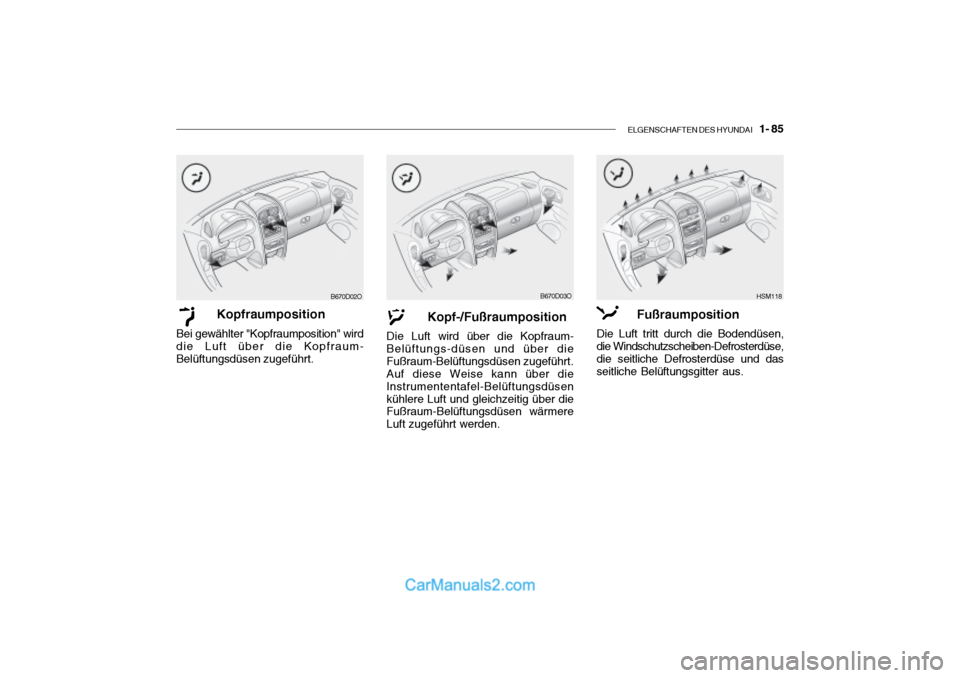

ELGENSCHAFTEN DES HYUNDAI 1- 85
Kopfraumposition
Bei gewählter "Kopfraumposition" wird
die Luft über die Kopfraum- Belüftungsdüsen zugeführt. Kopf-/Fußraumposition
Die Luft wird über die Kopfraum-
Belüftungs-düsen und über dieFußraum-Belüftungsdüsen zugeführt. Auf diese Weise kann über die Instrumententafel-Belüftungsdüsenkühlere Luft und gleichzeitig über die Fußraum-Belüftungsdüsen wärmere Luft zugeführt werden.
B670D02OB670D03O
Fußraumposition
Die Luft tritt durch die Bodendüsen, die Windschutzscheiben-Defrosterdüse, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.HSM118

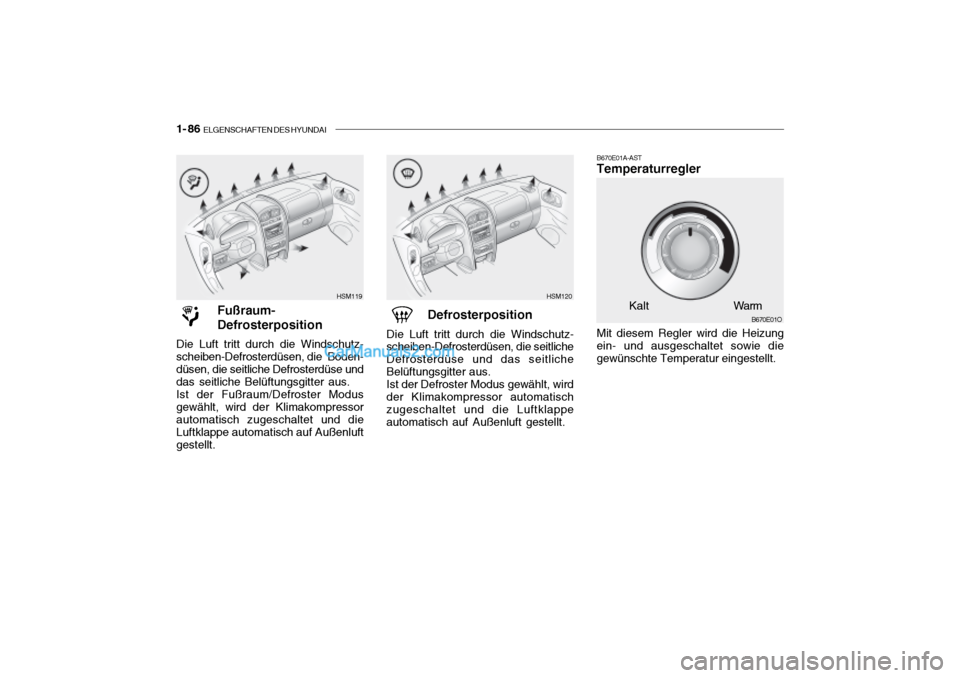

1- 86 ELGENSCHAFTEN DES HYUNDAI
B670E01A-AST Temperaturregler Mit diesem Regler wird die Heizung
ein- und ausgeschaltet sowie die gewünschte Temperatur eingestellt.
B670E01O
Kalt Warm
Fußraum- Defrosterposition
Die Luft tritt durch die Windschutz- scheiben-Defrosterdüsen, die Boden-düsen, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus. Ist der Fußraum/Defroster Modus gewählt, wird der Klimakompressor automatisch zugeschaltet und die Luftklappe automatisch auf Außenluftgestellt. Defrosterposition
Die Luft tritt durch die Windschutz- scheiben-Defrosterdüsen, die seitliche Defrosterdüse und das seitlicheBelüftungsgitter aus.Ist der Defroster Modus gewählt, wirdder Klimakompressor automatisch zugeschaltet und die Luftklappe automatisch auf Außenluft gestellt.
HSM120HSM119

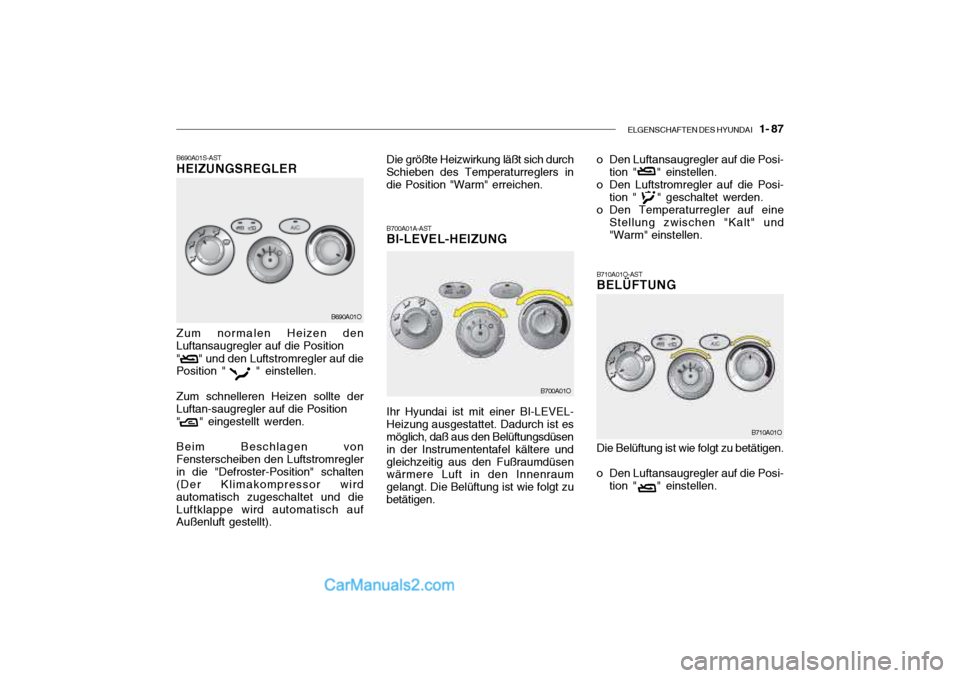

ELGENSCHAFTEN DES HYUNDAI 1- 87
B690A01S-AST HEIZUNGSREGLER
B700A01A-AST BI-LEVEL-HEIZUNG
Zum normalen Heizen den
Luftansaugregler auf die Position
" " und den Luftstromregler auf die
Position " " einstellen.
Zum schnelleren Heizen sollte der
Luftan-saugregler auf die Position " " eingestellt werden. Beim Beschlagen von
Fensterscheiben den Luftstromregler in die "Defroster-Position" schalten (Der Klimakompressor wird automatisch zugeschaltet und dieLuftklappe wird automatisch auf Außenluft gestellt). Die größte Heizwirkung läßt sich durch
Schieben des Temperaturreglers in die Position "Warm" erreichen.
Ihr Hyundai ist mit einer BI-LEVEL-Heizung ausgestattet. Dadurch ist es möglich, daß aus den Belüftungsdüsen in der Instrumententafel kältere undgleichzeitig aus den Fußraumdüsen wärmere Luft in den Innenraum gelangt. Die Belüftung ist wie folgt zubetätigen.
B690A01O
B700A01OB710A01O-AST BELÜFTUNG
o Den Luftansaugregler auf die Posi-
tion " " einstellen.
o Den Luftstromregler auf die Posi- tion " " geschaltet werden.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm" einstellen.
Die Belüftung ist wie folgt zu betätigen.
o Den Luftansaugregler auf die Posi- tion " " einstellen. B710A01O

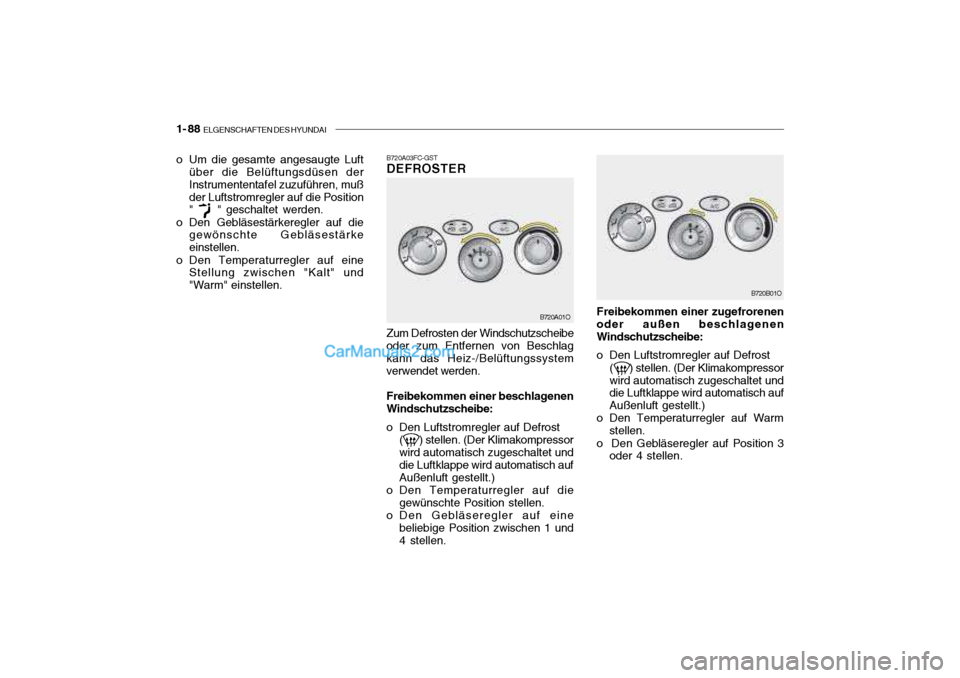

1- 88 ELGENSCHAFTEN DES HYUNDAI
B720A03FC-GST DEFROSTER Zum Defrosten der Windschutzscheibe
oder zum Entfernen von Beschlag kann das Heiz-/Belüftungssystem verwendet werden.
Freibekommen einer beschlagenen
Windschutzscheibe:
o Den Luftstromregler auf Defrost
( ) stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch aufAußenluft gestellt.)
o Den Temperaturregler auf die
gewünschte Position stellen.
o Den Gebläseregler auf eine
beliebige Position zwischen 1 und4 stellen. B720A01O
B720B01O
o Um die gesamte angesaugte Luft
über die Belüftungsdüsen derInstrumententafel zuzuführen, mußder Luftstromregler auf die Position " " geschaltet werden.
o Den Gebläsestärkeregler auf die gewönschte Gebläsestärke einstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und"Warm" einstellen.
Freibekommen einer zugefrorenen
oder außen beschlagenen Windschutzscheibe:
o Den Luftstromregler auf Defrost
( ) stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch auf Außenluft gestellt.)
o Den Temperaturregler auf Warm stellen.
o Den Gebläseregler auf Position 3 oder 4 stellen.

ELGENSCHAFTEN DES HYUNDAI 1- 89

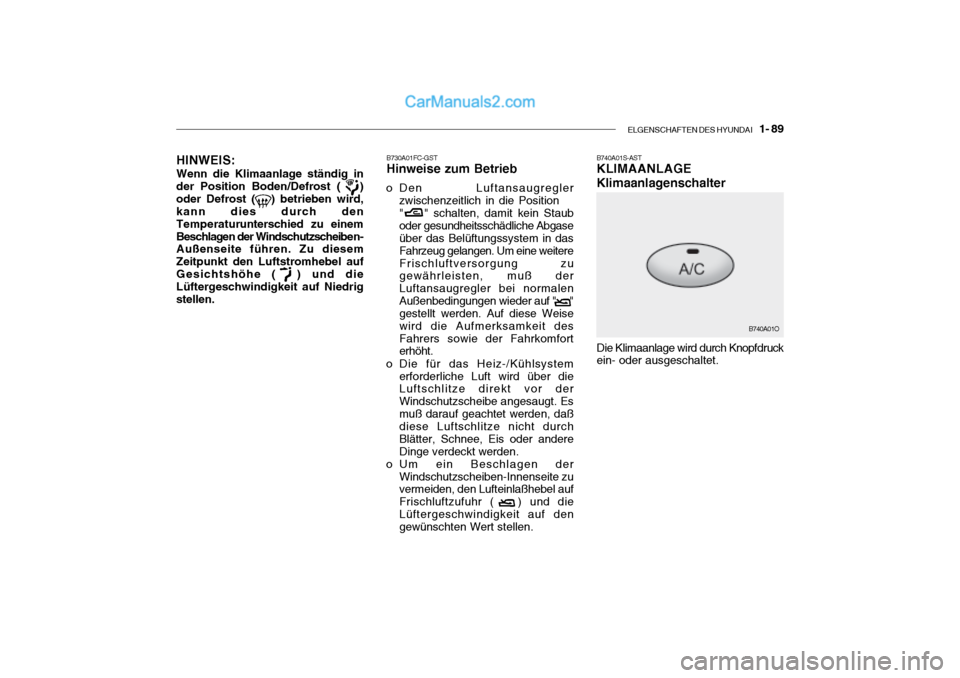

HINWEIS:
Wenn die Klimaanlage ständig in der Position Boden/Defrost ( )oder Defrost ( ) betrieben wird, kann dies durch den
Temperaturunte rschied zu einem
Beschlagen der Windschutzschei ben-
Außenseite führen. Zu diesemZeitpunkt den Luftstromhebel aufGesichtshöhe ( ) und die Lüftergeschwindigkeit auf Niedrig stellen.B730A01FC-GST Hinweise zum Betrieb
o Den Luftansaugregler zwischenzeitlich in die Position " " schalten, damit kein Stauboder gesundheitsschädliche Abgase über das Belüftungssystem in das Fahrzeug gelangen. Um eine weitereFrischluftversorgung zu gewährleisten, muß der Luftansaugregler bei normalenAußenbedingungen wieder auf " " gestellt werden. Auf diese Weise wird die Aufmerksamkeit desFahrers sowie der Fahrkomfort erhöht.
o Die für das Heiz-/Kühlsystem erforderliche Luft wird über dieLuftschlitze direkt vor der Windschutzscheibe angesaugt. Esmuß darauf geachtet werden, daß diese Luftschlitze nicht durch Blätter, Schnee, Eis oder andereDinge verdeckt werden.
o Um ein Beschlagen der Windschutzscheiben-Innenseite zu vermeiden, den Lufteinlaßhebel auf Frischluftzufuhr ( ) und dieLüftergeschwindigkeit auf den gewünschten Wert stellen. B740A01S-ASTKLIMAANLAGE Klimaanlagenschalter Die Klimaanlage wird durch Knopfdruck ein- oder ausgeschaltet.
B740A01O
