Hyundai Santa Fe 2013 Manual do proprietário (in Portuguese)

Manutenção
30
7

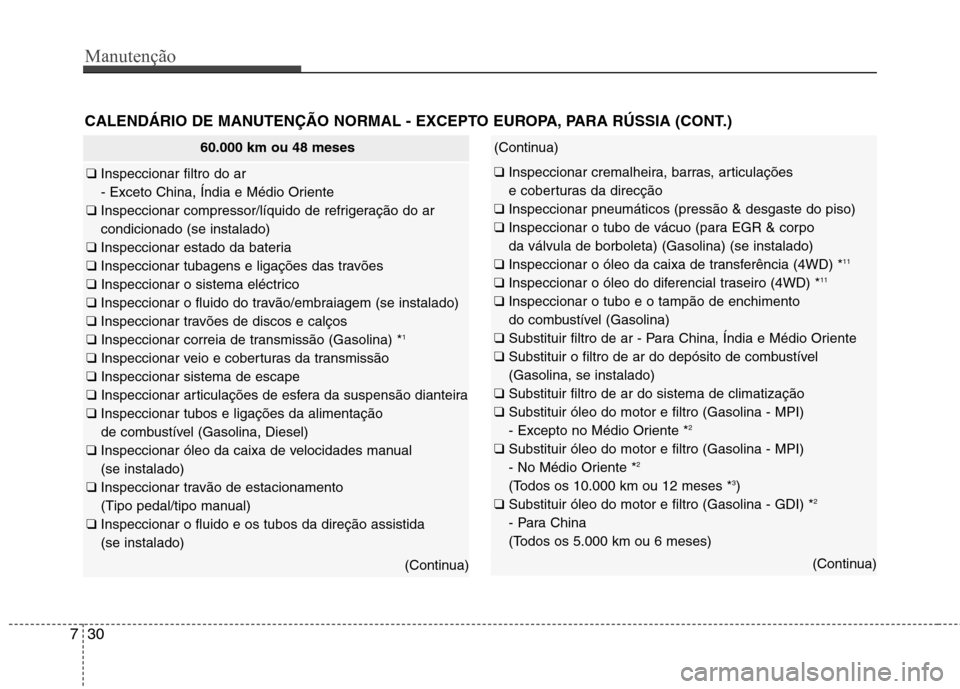

CALENDÁRIO DE MANUTENÇÃO NORMAL - EXCEPTO EUROPA, PARA RÚSSIA (CONT.)
60.000 km ou 48 meses
❑ Inspeccionar filtro do ar
- Exceto China, Índia e Médio Oriente
❑ Inspeccionar compressor/líquido de refrigeração do arcondicionado (se instalado)
❑ Inspeccionar estado da bateria
❑ Inspeccionar tubagens e ligações das travões
❑ Inspeccionar o sistema eléctrico
❑ Inspeccionar o fluido do travão/embraiagem (se instalado)
❑ Inspeccionar travões de discos e calços
❑ Inspeccionar correia de transmissão (Gasolina) * 1
❑ Inspeccionar veio e coberturas da transmissão
❑ Inspeccionar sistema de escape
❑ Inspeccionar articulações de esfera da suspensão dianteira
❑ Inspeccionar tubos e ligações da alimentação
de combustível (Gasolina, Diesel)
❑ Inspeccionar óleo da caixa de velocidades manual(se instalado)
❑ Inspeccionar travão de estacionamento
(Tipo pedal/tipo manual)
❑ Inspeccionar o fluido e os tubos da direção assistida (se instalado)
(Continua)
(Continua)
❑ Inspeccionar cremalheira, barras, articulações
e coberturas da direcção
❑ Inspeccionar pneumáticos (pressão & desgaste do piso)
❑ Inspeccionar o tubo de vácuo (para EGR & corpo da válvula de borboleta) (Gasolina) (se instalado)
❑ Inspeccionar o óleo da caixa de transferência (4WD) * 11
❑ Inspeccionar o óleo do diferencial traseiro (4WD) * 11
❑ Inspeccionar o tubo e o tampão de enchimento
do combustível (Gasolina)
❑ Substituir filtro de ar - Para China, Índia e Médio Oriente
❑ Substituir o filtro de ar do depósito de combustível(Gasolina, se instalado)
❑ Substituir filtro de ar do sistema de climatização
❑ Substituir óleo do motor e filtro (Gasolina - MPI)
- Excepto no Médio Oriente * 2
❑ Substituir óleo do motor e filtro (Gasolina - MPI)
- No Médio Oriente * 2
(Todos os 10.000 km ou 12 meses * 3
)
❑ Substituir óleo do motor e filtro (Gasolina - GDI) * 2
- Para China
(Todos os 5.000 km ou 6 meses)
(Continua)

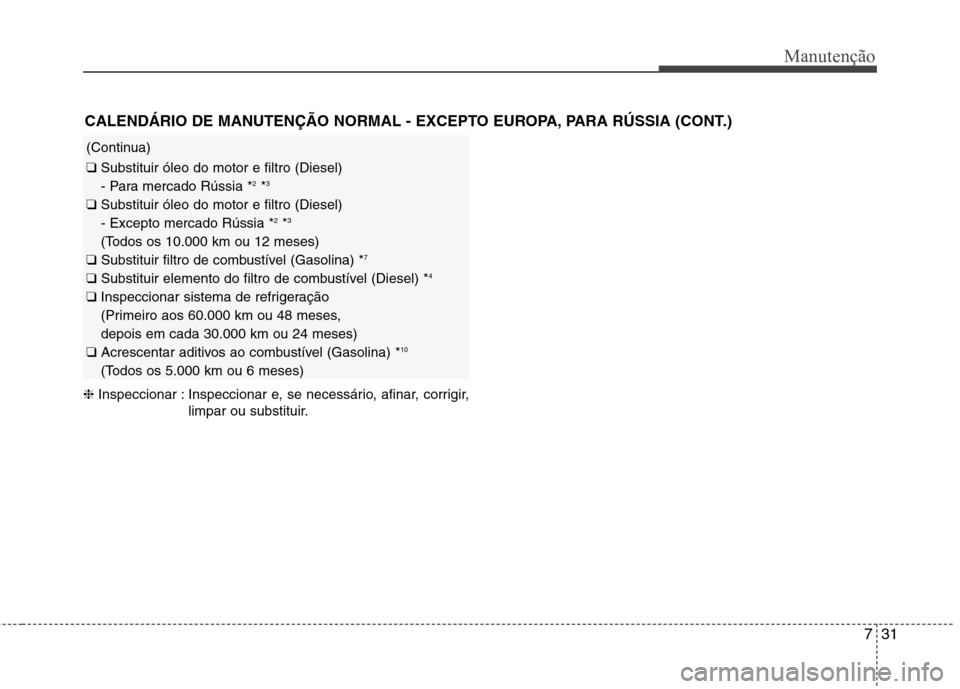

731
Manutenção
❈Inspeccionar : Inspeccionar e, se necessário, afinar, corrigir,
limpar ou substituir.
CALENDÁRIO DE MANUTENÇÃO NORMAL - EXCEPTO EUROPA, PARA RÚSSIA (CONT.)
(Continua)
❑
Substituir óleo do motor e filtro (Diesel)
- Para mercado Rússia * 2
*3
❑ Substituir óleo do motor e filtro (Diesel) - Excepto mercado Rússia * 2
*3
(Todos os 10.000 km ou 12 meses)
❑ Substituir filtro de combustível (Gasolina) * 7
❑ Substituir elemento do filtro de combustível (Diesel) * 4
❑ Inspeccionar sistema de refrigeração
(Primeiro aos 60.000 km ou 48 meses, depois em cada 30.000 km ou 24 meses)
❑ Acrescentar aditivos ao combustível (Gasolina) * 10
(Todos os 5.000 km ou 6 meses)

Manutenção
32
7

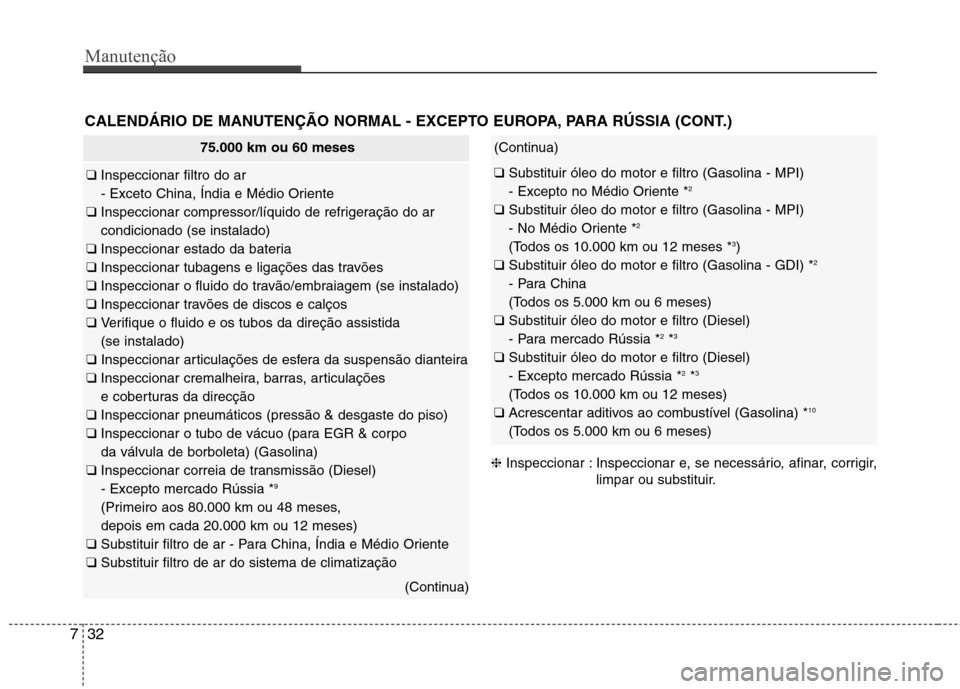

CALENDÁRIO DE MANUTENÇÃO NORMAL - EXCEPTO EUROPA, PARA RÚSSIA (CONT.)
75.000 km ou 60 meses
❑ Inspeccionar filtro do ar
- Exceto China, Índia e Médio Oriente
❑ Inspeccionar compressor/líquido de refrigeração do arcondicionado (se instalado)
❑ Inspeccionar estado da bateria
❑ Inspeccionar tubagens e ligações das travões
❑ Inspeccionar o fluido do travão/embraiagem (se instalado)
❑ Inspeccionar travões de discos e calços
❑ Verifique o fluido e os tubos da direção assistida (se instalado)
❑ Inspeccionar articulações de esfera da suspensão dianteira
❑ Inspeccionar cremalheira, barras, articulações
e coberturas da direcção
❑ Inspeccionar pneumáticos (pressão & desgaste do piso)
❑ Inspeccionar o tubo de vácuo (para EGR & corpo da válvula de borboleta) (Gasolina)
❑ Inspeccionar correia de transmissão (Diesel) - Excepto mercado Rússia * 9
(Primeiro aos 80.000 km ou 48 meses, depois em cada 20.000 km ou 12 meses)
❑ Substituir filtro de ar - Para China, Índia e Médio Oriente
❑ Substituir filtro de ar do sistema de climatização
(Continua)
(Continua)
❑ Substituir óleo do motor e filtro (Gasolina - MPI)
- Excepto no Médio Oriente * 2
❑ Substituir óleo do motor e filtro (Gasolina - MPI)
- No Médio Oriente * 2
(Todos os 10.000 km ou 12 meses * 3
)
❑ Substituir óleo do motor e filtro (Gasolina - GDI) * 2
- Para China
(Todos os 5.000 km ou 6 meses)
❑ Substituir óleo do motor e filtro (Diesel)
- Para mercado Rússia * 2
*3
❑ Substituir óleo do motor e filtro (Diesel) - Excepto mercado Rússia * 2
*3
(Todos os 10.000 km ou 12 meses)
❑ Acrescentar aditivos ao combustível (Gasolina) * 10
(Todos os 5.000 km ou 6 meses)
❈ Inspeccionar : Inspeccionar e, se necessário, afinar, corrigir,
limpar ou substituir.

733
Manutenção

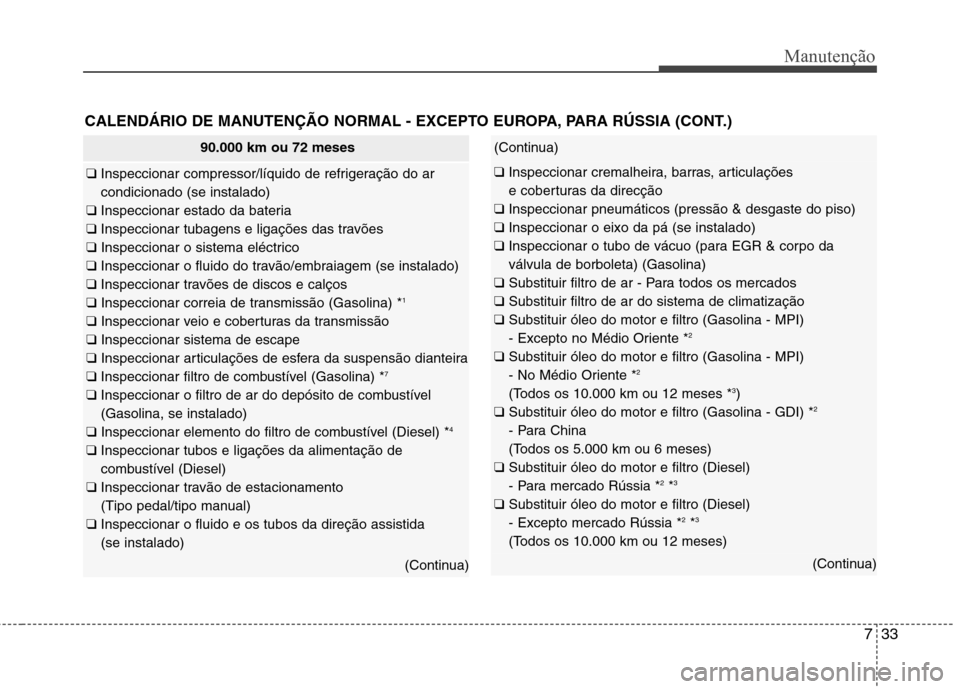

CALENDÁRIO DE MANUTENÇÃO NORMAL - EXCEPTO EUROPA, PARA RÚSSIA (CONT.)
90.000 km ou 72 meses
❑ Inspeccionar compressor/líquido de refrigeração do ar condicionado (se instalado)
❑ Inspeccionar estado da bateria
❑ Inspeccionar tubagens e ligações das travões
❑ Inspeccionar o sistema eléctrico
❑ Inspeccionar o fluido do travão/embraiagem (se instalado)
❑ Inspeccionar travões de discos e calços
❑ Inspeccionar correia de transmissão (Gasolina) * 1
❑ Inspeccionar veio e coberturas da transmissão
❑ Inspeccionar sistema de escape
❑ Inspeccionar articulações de esfera da suspensão dianteira
❑ Inspeccionar filtro de combustível (Gasolina) * 7
❑ Inspeccionar o filtro de ar do depósito de combustível(Gasolina, se instalado)
❑ Inspeccionar elemento do filtro de combustível (Diesel) * 4
❑ Inspeccionar tubos e ligações da alimentação de
combustível (Diesel)
❑ Inspeccionar travão de estacionamento
(Tipo pedal/tipo manual)
❑ Inspeccionar o fluido e os tubos da direção assistida (se instalado)
(Continua)
(Continua)
❑ Inspeccionar cremalheira, barras, articulações
e coberturas da direcção
❑ Inspeccionar pneumáticos (pressão & desgaste do piso)
❑ Inspeccionar o eixo da pá (se instalado)
❑ Inspeccionar o tubo de vácuo (para EGR & corpo daválvula de borboleta) (Gasolina)
❑ Substituir filtro de ar - Para todos os mercados
❑ Substituir filtro de ar do sistema de climatização
❑ Substituir óleo do motor e filtro (Gasolina - MPI)
- Excepto no Médio Oriente * 2
❑ Substituir óleo do motor e filtro (Gasolina - MPI)
- No Médio Oriente * 2
(Todos os 10.000 km ou 12 meses * 3
)
❑ Substituir óleo do motor e filtro (Gasolina - GDI) * 2
- Para China
(Todos os 5.000 km ou 6 meses)
❑ Substituir óleo do motor e filtro (Diesel)
- Para mercado Rússia * 2
*3
❑ Substituir óleo do motor e filtro (Diesel) - Excepto mercado Rússia * 2
*3
(Todos os 10.000 km ou 12 meses)
(Continua)

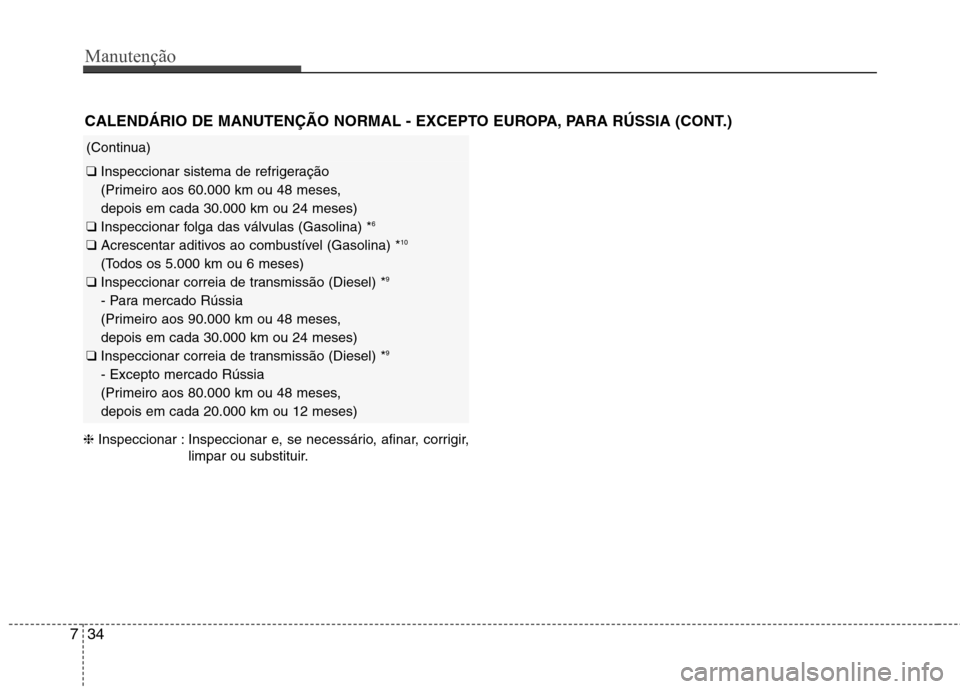

Manutenção
34
7
CALENDÁRIO DE MANUTENÇÃO NORMAL - EXCEPTO EUROPA, PARA RÚSSIA (CONT.)
(Continua)
❑ Inspeccionar sistema de refrigeração
(Primeiro aos 60.000 km ou 48 meses, depois em cada 30.000 km ou 24 meses)
❑ Inspeccionar folga das válvulas (Gasolina) * 6
❑ Acrescentar aditivos ao combustível (Gasolina) * 10
(Todos os 5.000 km ou 6 meses)
❑ Inspeccionar correia de transmissão (Diesel) * 9
- Para mercado Rússia
(Primeiro aos 90.000 km ou 48 meses, depois em cada 30.000 km ou 24 meses)
❑ Inspeccionar correia de transmissão (Diesel) * 9
- Excepto mercado Rússia
(Primeiro aos 80.000 km ou 48 meses, depois em cada 20.000 km ou 12 meses)
❈ Inspeccionar : Inspeccionar e, se necessário, afinar, corrigir,
limpar ou substituir.

735
Manutenção

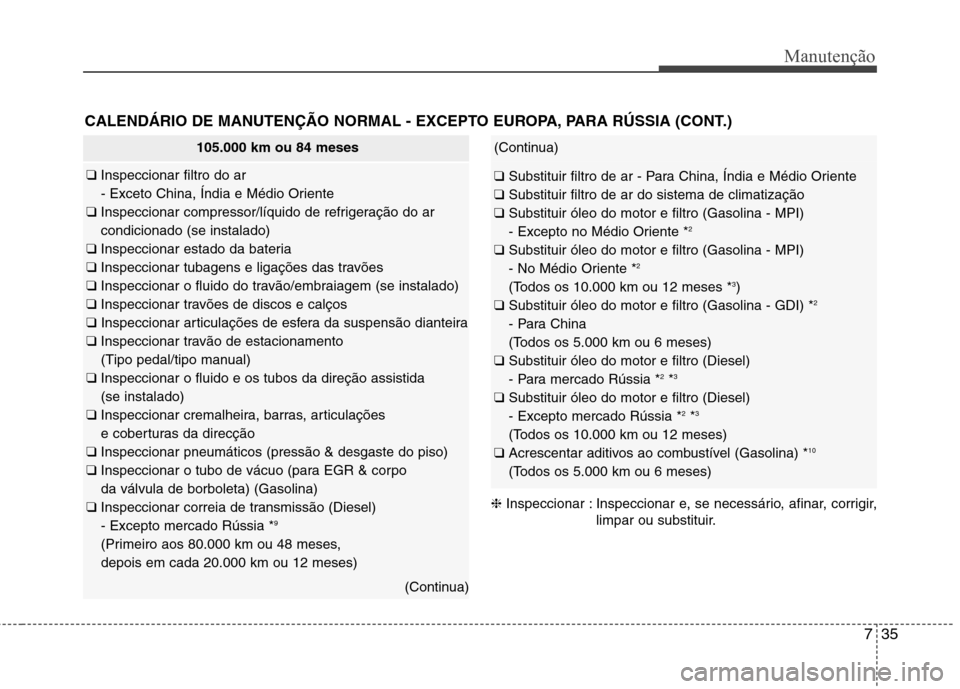

CALENDÁRIO DE MANUTENÇÃO NORMAL - EXCEPTO EUROPA, PARA RÚSSIA (CONT.)
105.000 km ou 84 meses
❑ Inspeccionar filtro do ar
- Exceto China, Índia e Médio Oriente
❑ Inspeccionar compressor/líquido de refrigeração do arcondicionado (se instalado)
❑ Inspeccionar estado da bateria
❑ Inspeccionar tubagens e ligações das travões
❑ Inspeccionar o fluido do travão/embraiagem (se instalado)
❑ Inspeccionar travões de discos e calços
❑ Inspeccionar articulações de esfera da suspensão dianteira
❑ Inspeccionar travão de estacionamento
(Tipo pedal/tipo manual)
❑ Inspeccionar o fluido e os tubos da direção assistida (se instalado)
❑ Inspeccionar cremalheira, barras, articulações
e coberturas da direcção
❑ Inspeccionar pneumáticos (pressão & desgaste do piso)
❑ Inspeccionar o tubo de vácuo (para EGR & corpo da válvula de borboleta) (Gasolina)
❑ Inspeccionar correia de transmissão (Diesel) - Excepto mercado Rússia * 9
(Primeiro aos 80.000 km ou 48 meses, depois em cada 20.000 km ou 12 meses)
(Continua)
(Continua)
❑ Substituir filtro de ar - Para China, Índia e Médio Oriente
❑ Substituir filtro de ar do sistema de climatização
❑ Substituir óleo do motor e filtro (Gasolina - MPI)
- Excepto no Médio Oriente * 2
❑ Substituir óleo do motor e filtro (Gasolina - MPI)
- No Médio Oriente * 2
(Todos os 10.000 km ou 12 meses * 3
)
❑ Substituir óleo do motor e filtro (Gasolina - GDI) * 2
- Para China
(Todos os 5.000 km ou 6 meses)
❑ Substituir óleo do motor e filtro (Diesel)
- Para mercado Rússia * 2
*3
❑ Substituir óleo do motor e filtro (Diesel) - Excepto mercado Rússia * 2
*3
(Todos os 10.000 km ou 12 meses)
❑ Acrescentar aditivos ao combustível (Gasolina) * 10
(Todos os 5.000 km ou 6 meses)
❈ Inspeccionar : Inspeccionar e, se necessário, afinar, corrigir,
limpar ou substituir.

Manutenção
36
7

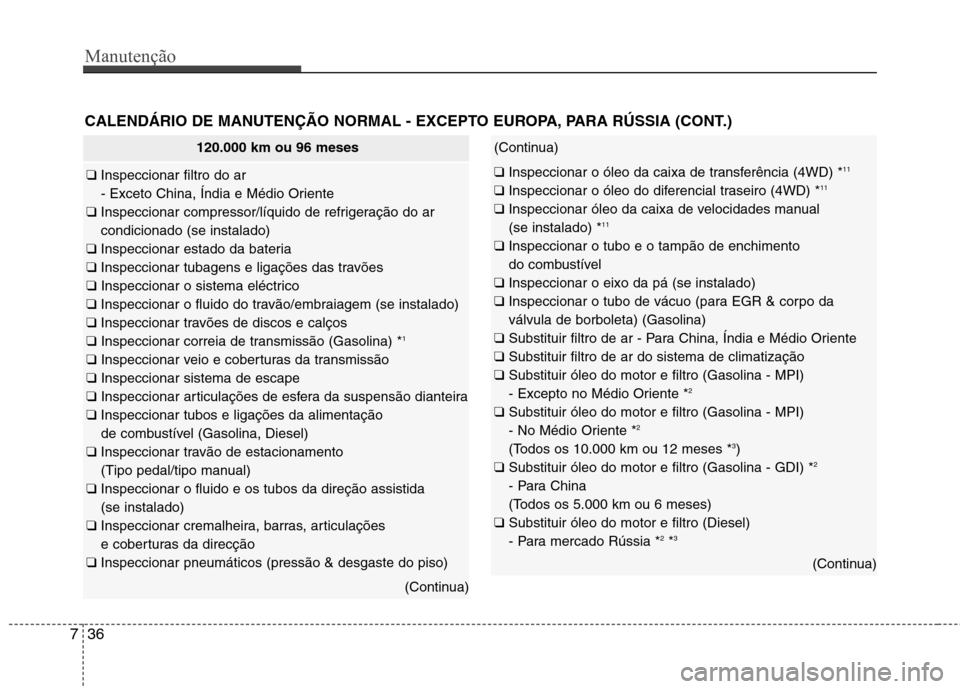

CALENDÁRIO DE MANUTENÇÃO NORMAL - EXCEPTO EUROPA, PARA RÚSSIA (CONT.)
120.000 km ou 96 meses
❑ Inspeccionar filtro do ar
- Exceto China, Índia e Médio Oriente
❑ Inspeccionar compressor/líquido de refrigeração do arcondicionado (se instalado)
❑ Inspeccionar estado da bateria
❑ Inspeccionar tubagens e ligações das travões
❑ Inspeccionar o sistema eléctrico
❑ Inspeccionar o fluido do travão/embraiagem (se instalado)
❑ Inspeccionar travões de discos e calços
❑ Inspeccionar correia de transmissão (Gasolina) * 1
❑ Inspeccionar veio e coberturas da transmissão
❑ Inspeccionar sistema de escape
❑ Inspeccionar articulações de esfera da suspensão dianteira
❑ Inspeccionar tubos e ligações da alimentação
de combustível (Gasolina, Diesel)
❑ Inspeccionar travão de estacionamento
(Tipo pedal/tipo manual)
❑ Inspeccionar o fluido e os tubos da direção assistida (se instalado)
❑ Inspeccionar cremalheira, barras, articulações
e coberturas da direcção
❑ Inspeccionar pneumáticos (pressão & desgaste do piso)
(Continua)
(Continua)
❑ Inspeccionar o óleo da caixa de transferência (4WD) * 11
❑ Inspeccionar o óleo do diferencial traseiro (4WD) * 11
❑ Inspeccionar óleo da caixa de velocidades manual (se instalado) * 11
❑ Inspeccionar o tubo e o tampão de enchimento
do combustível
❑ Inspeccionar o eixo da pá (se instalado)
❑ Inspeccionar o tubo de vácuo (para EGR & corpo daválvula de borboleta) (Gasolina)
❑ Substituir filtro de ar - Para China, Índia e Médio Oriente
❑ Substituir filtro de ar do sistema de climatização
❑ Substituir óleo do motor e filtro (Gasolina - MPI)
- Excepto no Médio Oriente * 2
❑ Substituir óleo do motor e filtro (Gasolina - MPI)
- No Médio Oriente * 2
(Todos os 10.000 km ou 12 meses * 3
)
❑ Substituir óleo do motor e filtro (Gasolina - GDI) * 2
- Para China
(Todos os 5.000 km ou 6 meses)
❑ Substituir óleo do motor e filtro (Diesel)
- Para mercado Rússia * 2
*3
(Continua)

737
Manutenção

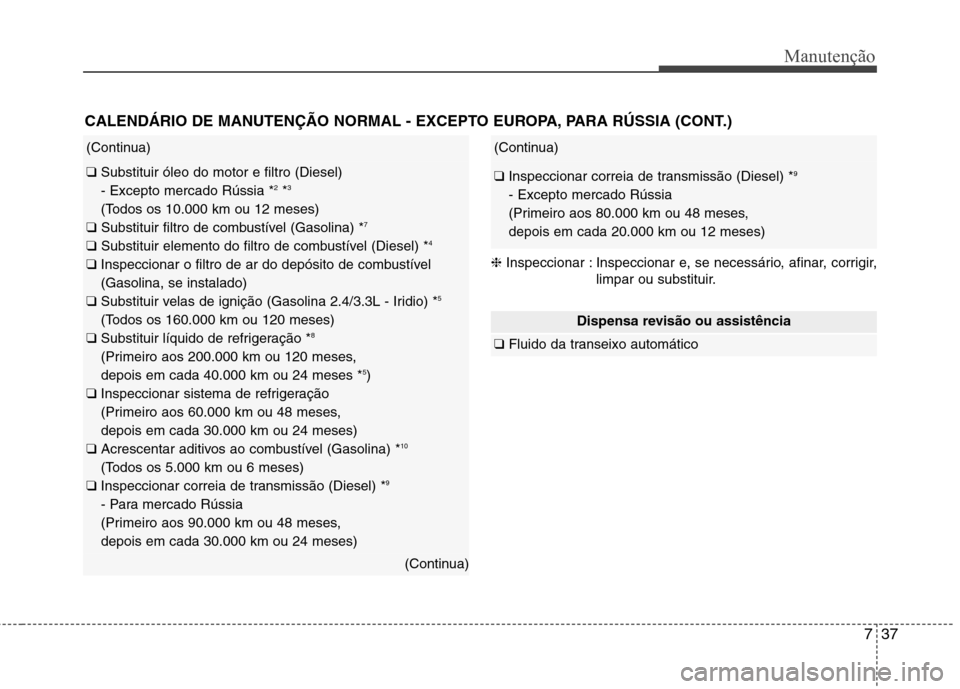

CALENDÁRIO DE MANUTENÇÃO NORMAL - EXCEPTO EUROPA, PARA RÚSSIA (CONT.)
(Continua)
❑ Inspeccionar correia de transmissão (Diesel) * 9
- Excepto mercado Rússia
(Primeiro aos 80.000 km ou 48 meses, depois em cada 20.000 km ou 12 meses)
Dispensa revisão ou assistência
❑ Fluido da transeixo automático
❈ Inspeccionar : Inspeccionar e, se necessário, afinar, corrigir,
limpar ou substituir.
(Continua)
❑ Substituir óleo do motor e filtro (Diesel) - Excepto mercado Rússia * 2
*3
(Todos os 10.000 km ou 12 meses)
❑ Substituir filtro de combustível (Gasolina) * 7
❑ Substituir elemento do filtro de combustível (Diesel) * 4
❑ Inspeccionar o filtro de ar do depósito de combustível(Gasolina, se instalado)
❑ Substituir velas de ignição (Gasolina 2.4/3.3L - Iridio) * 5
(Todos os 160.000 km ou 120 meses)
❑ Substituir líquido de refrigeração * 8
(Primeiro aos 200.000 km ou 120 meses, depois em cada 40.000 km ou 24 meses * 5
)
❑ Inspeccionar sistema de refrigeração
(Primeiro aos 60.000 km ou 48 meses, depois em cada 30.000 km ou 24 meses)
❑ Acrescentar aditivos ao combustível (Gasolina) * 10
(Todos os 5.000 km ou 6 meses)
❑ Inspeccionar correia de transmissão (Diesel) * 9
- Para mercado Rússia
(Primeiro aos 90.000 km ou 48 meses, depois em cada 30.000 km ou 24 meses)
(Continua)

Manutenção
38
7

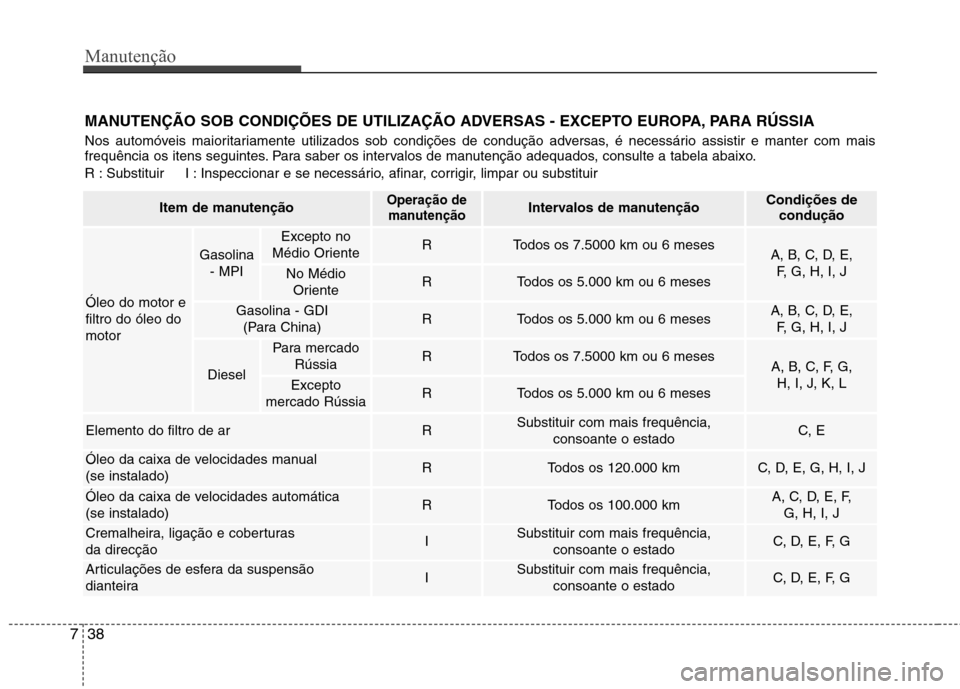

MANUTENÇÃO SOB CONDIÇÕES DE UTILIZAÇÃO ADVERSAS - EXCEPTO EUROPA, PARA RÚSSIA
Nos automóveis maioritariamente utilizados sob condições de condução adversas, é necessário assistir e manter com mais
frequência os itens seguintes. Para saber os intervalos de manutenção adequados, consulte a tabela abaixo.
R : Substituir I : Inspeccionar e se necessário, afinar, corrigir, limpar ou substituir
Item de manutençãoOperação de
manutençãoIntervalos de manutençãoCondições de condução
Óleo do motor e filtro do óleo domotor
Gasolina
- MPI
Excepto no
Médio Oriente RTodos os 7.5000 km ou 6 mesesA, B, C, D, E, F, G, H, I, J
No Médio OrienteRTodos os 5.000 km ou 6 meses
Gasolina - GDI (Para China)RTodos os 5.000 km ou 6 mesesA, B, C, D, E, F, G, H, I, J
Diesel
Para mercado RússiaRTodos os 7.5000 km ou 6 mesesA, B, C, F, G, H, I, J, K, L
Excepto
mercado RússiaRTodos os 5.000 km ou 6 meses
Elemento do filtro de arRSubstituir com mais frequência, consoante o estadoC, E
Óleo da caixa de velocidades manual (se instalado)RTodos os 120.000 kmC, D, E, G, H, I, J
Óleo da caixa de velocidades automática (se instalado)RTodos os 100.000 kmA, C, D, E, F, G, H, I, J
Cremalheira, ligação e coberturas da direcçãoISubstituir com mais frequência, consoante o estadoC, D, E, F, G
Articulações de esfera da suspensão
dianteiraISubstituir com mais frequência, consoante o estadoC, D, E, F, G

739
Manutenção

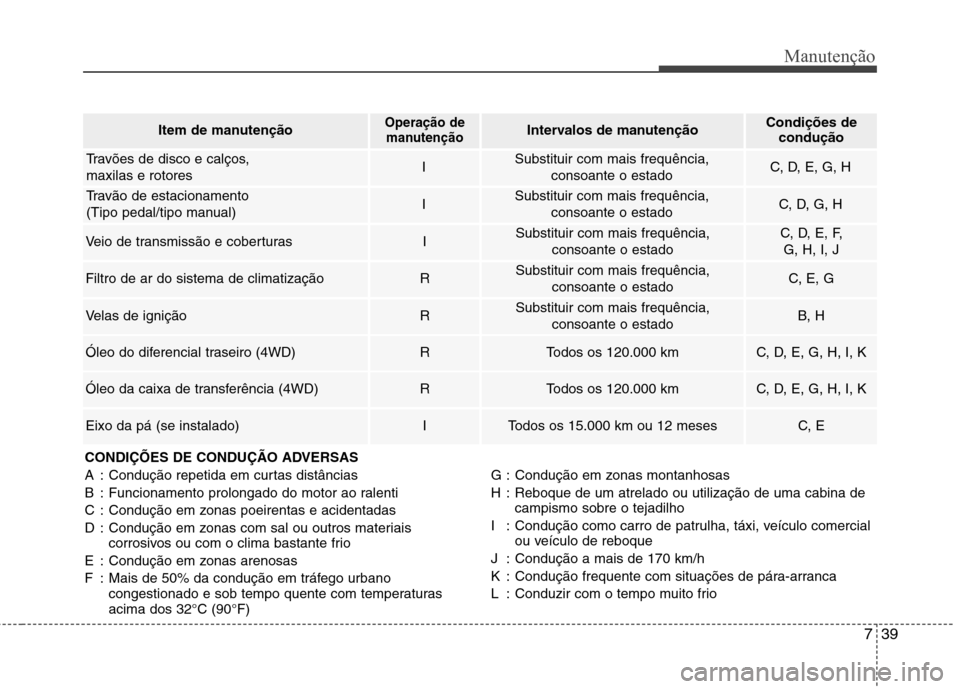

CONDIÇÕES DE CONDUÇÃO ADVERSAS
A : Condução repetida em curtas distâncias
B : Funcionamento prolongado do motor ao ralenti
C : Condução em zonas poeirentas e acidentadas
D : Condução em zonas com sal ou outros materiaiscorrosivos ou com o clima bastante frio
E : Condução em zonas arenosas
F : Mais de 50% da condução em tráfego urbano congestionado e sob tempo quente com temperaturas acima dos 32°C (90°F) G : Condução em zonas montanhosas
H : Reboque de um atrelado ou utilização de uma cabina de
campismo sobre o tejadilho
I : Condução como carro de patrulha, táxi, veículo comercial ou veículo de reboque
J : Condução a mais de 170 km/h
K : Condução frequente com situações de pára-arranca
L : Conduzir com o tempo muito frio
Item de manutençãoOperação de manutençãoIntervalos de manutençãoCondições de condução
Travões de disco e calços, maxilas e rotoresISubstituir com mais frequência,
consoante o estadoC, D, E, G, H
Travão de estacionamento
(Tipo pedal/tipo manual)ISubstituir com mais frequência, consoante o estadoC, D, G, H
Veio de transmissão e coberturasISubstituir com mais frequência, consoante o estadoC, D, E, F, G, H, I, J
Filtro de ar do sistema de climatização RSubstituir com mais frequência, consoante o estadoC, E, G
Velas de ignição RSubstituir com mais frequência, consoante o estadoB, H
Óleo do diferencial traseiro (4WD) RTodos os 120.000 kmC, D, E, G, H, I, K
Óleo da caixa de transferência (4WD)RTodos os 120.000 kmC, D, E, G, H, I, K
Eixo da pá (se instalado)ITodos os 15.000 km ou 12 mesesC, E
