Hyundai Santa Fe 2016 Omistajan Käsikirja (in Finnish)

Huolto
7 46
OCM050015
ODM052015

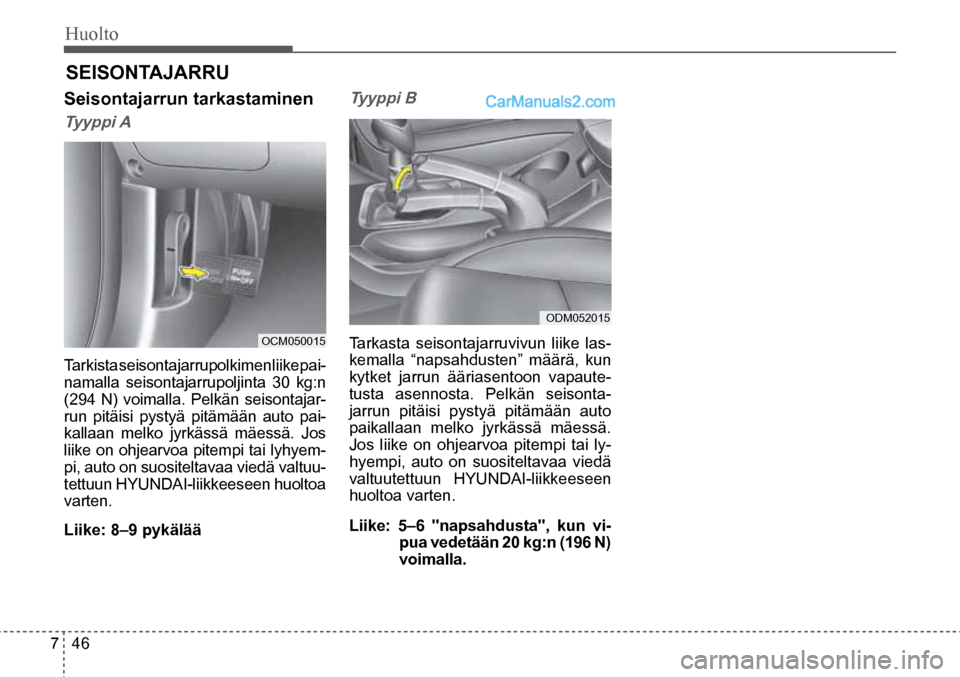

SEISONTAJARRU
Seisontajarrun tarkastaminen
Tyyppi A
Tarkista seisontajarrupolkimen liike pai-
namalla seisontajarrupoljinta 30 kg:n
(294 N) voimalla. Pelkän seisontajar-
run pitäisi pystyä pitämään auto pai-
kallaan melko jyrkässä mäessä. Jos
liike on ohjearvoa pitempi tai lyhyem-
pi, auto on suositeltavaa viedä valtuu-
tettuun HYUNDAI-liikkeeseen huoltoa
varten.
Liike: 8–9 pykälää
Tyyppi B
Tarkasta seisontajarruvivun liike las-
kemalla “napsahdusten” määrä, kun
kytket jarrun ääriasentoon vapaute -
tusta asennosta. Pelkän seisonta-
jarrun pitäisi pystyä pitämään auto
paikallaan melko jyrkässä mäessä.
Jos liike on ohjearvoa pitempi tai ly-
hyempi, auto on suositeltavaa viedä
valtuutettuun HYUNDAI-liikkeeseen
huoltoa varten.
Liike: 5–6 "napsahdusta", kun vi-
pua vedetään 20 kg:n (196 N)
voimalla.

Huolto
7 47
ODM072011
HUOMAUTUS
Jos polttoaineensuodattimeen
kertynyttä vettä ei tyhjennetä
säännöllisesti, vesi saattaa vau- rioittaa tärkeitä polttoainejärjes-
telmän osia.

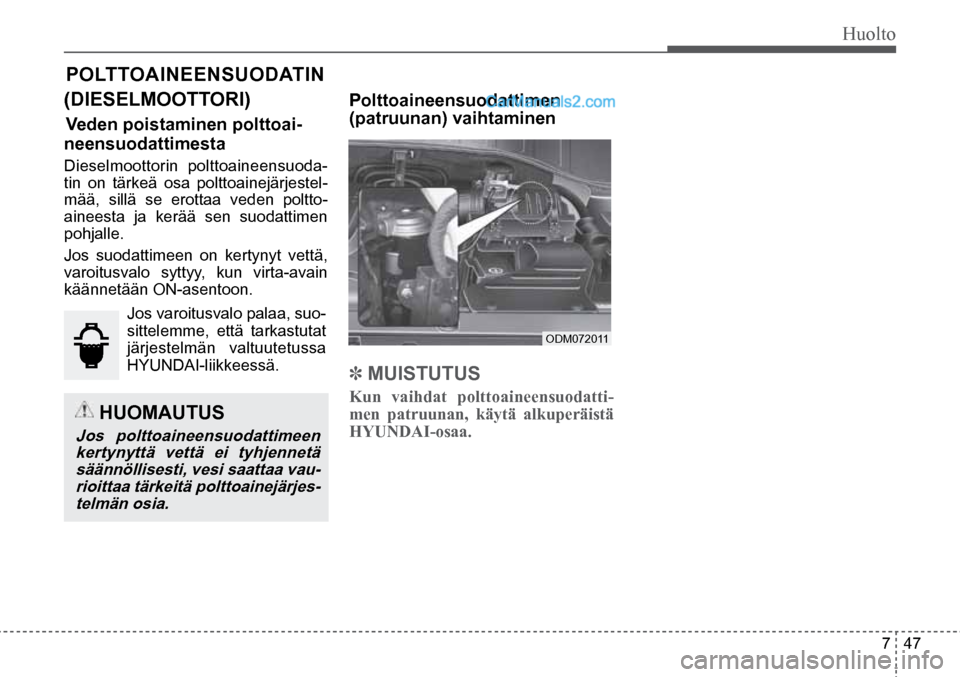

POLTTOAINEENSUODATIN
(DIESELMOOTTORI)
Veden poistaminen polttoai -
neensuodattimesta
Dieselmoottorin polttoaineensuoda-
tin on tärkeä osa polttoainejärjestel -
mää, sillä se erottaa veden poltto-
aineesta ja kerää sen suodattimen
pohjalle.
Jos suodattimeen on kertynyt vettä,
varoitusvalo syttyy, kun virta-avain
käännetään ON-asentoon.
Jos varoitusvalo palaa, suo-
sittelemme, että tarkastutat
järjestelmän valtuutetussa
HYUNDAI-liikkeessä.
Polttoaineensuodattimen
(patruunan) vaihtaminen
✽ MUISTUTUS
Kun vaihdat polttoaineensuodatti-
men patruunan, käytä alkuperäistä
HYUNDAI-osaa.

Huolto
7 48
ODM072012
ODM072013 OXM079014

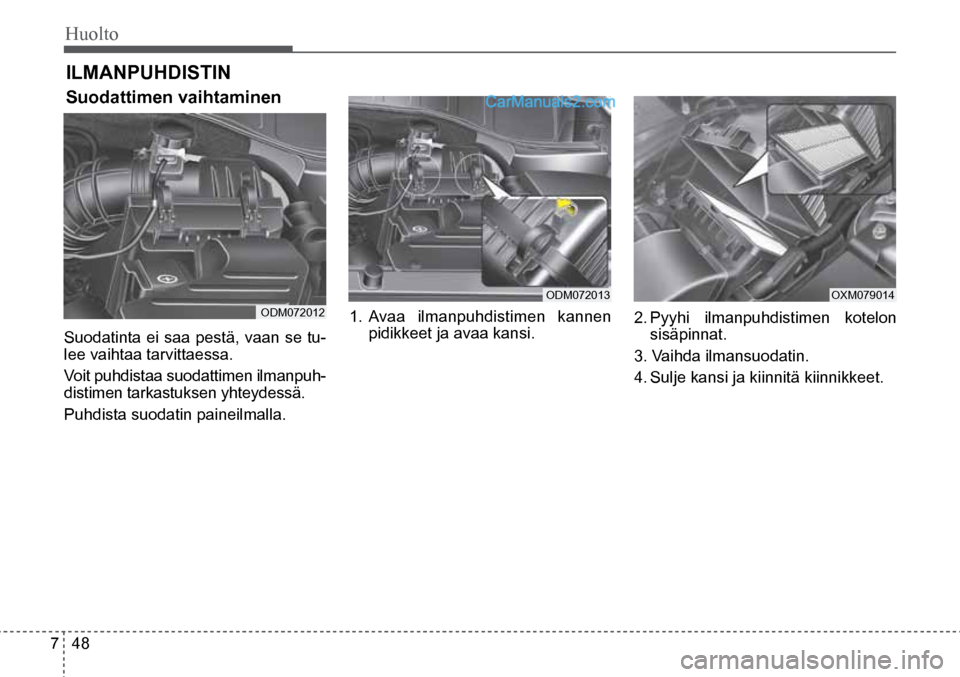

ILMANPUHDISTIN
Suodattimen vaihtaminen
Suodatinta ei saa pestä, vaan se tu-
lee vaihtaa tarvittaessa.
Voit puhdistaa suodattimen ilmanpuh-
distimen tarkastuksen yhteydessä.
Puhdista suodatin paineilmalla. 1.
Avaa ilmanpuhdistimen kannen
pidikkeet ja avaa kansi. 2.
Pyyhi ilmanpuhdistimen kotelon
sisäpinnat.
3. Vaihda ilmansuodatin.
4. Sulje kansi ja kiinnitä kiinnikkeet.

Huolto
7 49

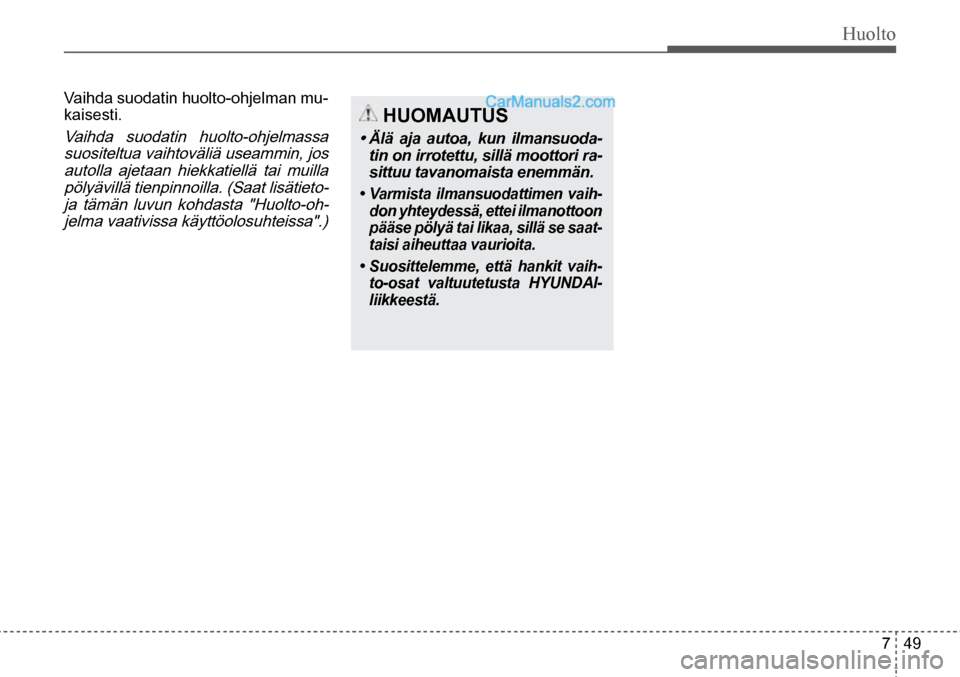

HUOMAUTUS
• Älä aja autoa, kun ilmansuoda-
tin on irrotettu, sillä moottori ra-
sittuu tavanomaista enemmän.
• Varmista ilmansuodattimen vaih-
don yhteydessä, ettei ilmanottoon
pääse pölyä tai likaa, sillä se saat-
taisi aiheuttaa vaurioita.
• Suosittelemme, että hankit vaih-
to-osat valtuutetusta HYUNDAI-
liikkeestä.
Vaihda suodatin huolto-ohjelman mu-
kaisesti.
Vaihda suodatin huolto-ohjelmassa
suositeltua vaihtoväliä useammin, jos autolla ajetaan hiekkatiellä tai muilla pölyävillä tienpinnoilla. (Saat lisätieto-ja tämän luvun kohdasta "Huolto-oh-jelma vaativissa käyttöolosuhteissa".)

Huolto
7 50
ODM072015
ODM072014

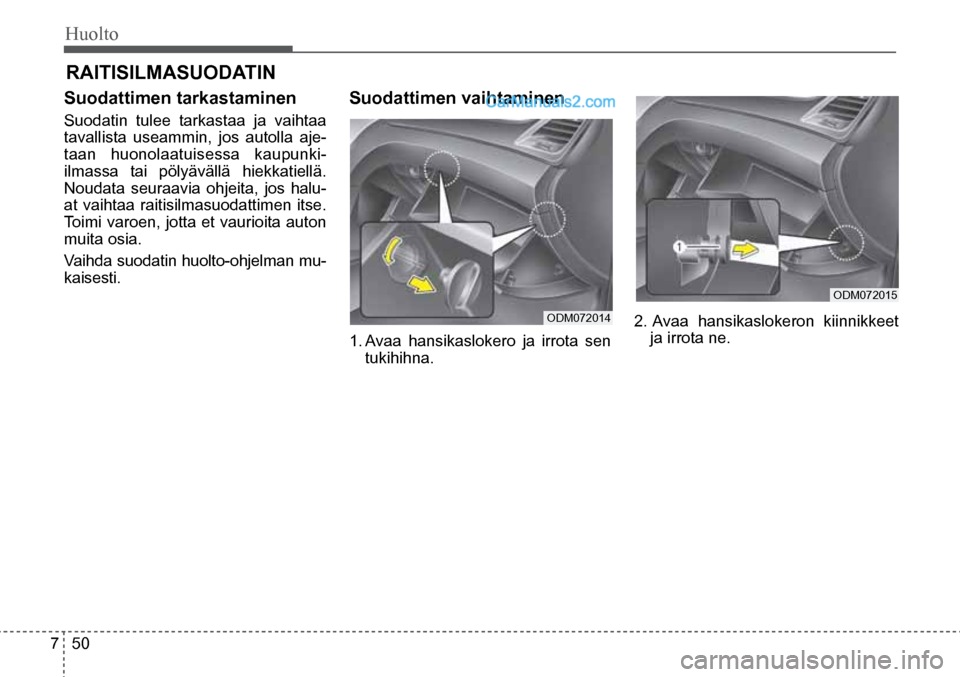

RAITISILMASUODATIN
Suodattimen tarkastaminen
Suodatin tulee tarkastaa ja vaihtaa
tavallista useammin, jos autolla aje-
taan huonolaatuisessa kaupunki-
ilmassa tai pölyävällä hiekkatiellä.
Noudata seuraavia ohjeita, jos halu -
at vaihtaa raitisilmasuodattimen itse.
Toimi varoen, jotta et vaurioita auton
muita osia.
Vaihda suodatin huolto-ohjelman mu-
kaisesti.
Suodattimen vaihtaminen
1. Avaa hansikaslokero ja irrota sen
tukihihna. 2. Avaa hansikaslokeron kiinnikkeet
ja irrota ne.

Huolto
7 51
ODM072016 OCM070017

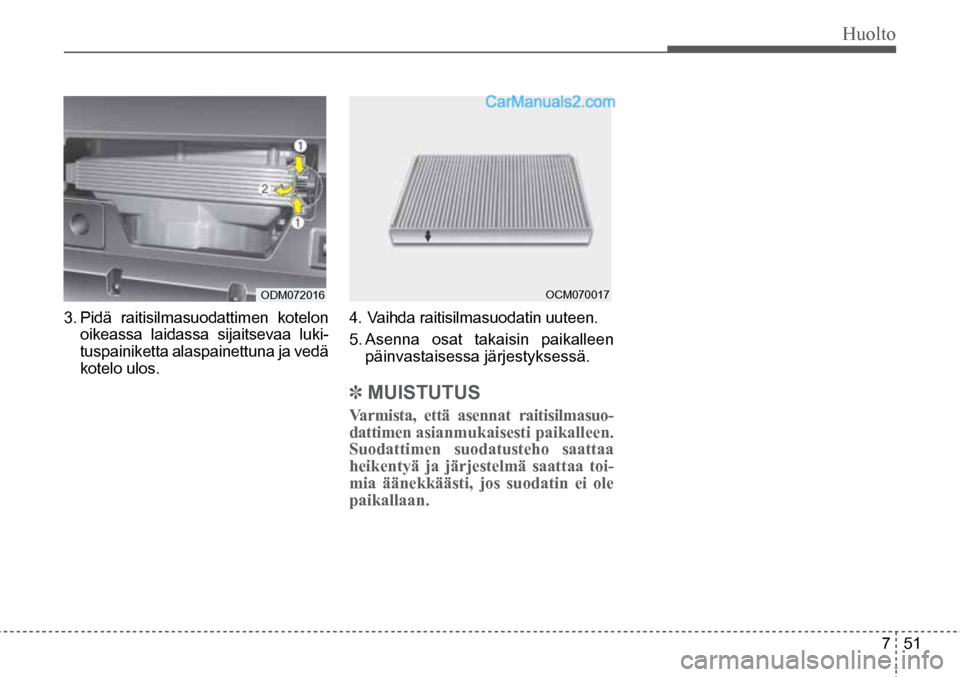

3. Pidä raitisilmasuodattimen kotelon
oikeassa laidassa sijaitsevaa luki-
tuspainiketta alaspainettuna ja vedä
kotelo ulos. 4. Vaihda raitisilmasuodatin uuteen.
5.
Asenna osat takaisin paikalleen
päinvastaisessa järjestyksessä.
✽ MUISTUTUS
Varmista, että asennat raitisilmasuo-
dattimen asianmukaisesti paikalleen.
Suodattimen suodatusteho saattaa
heikentyä ja järjestelmä saattaa toi-
mia äänekkäästi, jos suodatin ei ole
paikallaan.

Huolto
7 52
HUOMAUTUS
Älä käsittele pyyhkimen sulkia
bensiinillä, petrolilla, tinnerillä tai muilla liuottimilla tai altista niitä liuottimille.
HUOMAUTUS
Älä liikuta pyyhkimiä käsin, jot-
ta pyyhkimien varret tai muut
osat eivät vaurioidu.
HUOMAUTUS
Pyyhkimet eivät mahdollisesti
toimi oikein tai saattavat vau-
rioitua, jos käytät muita kuin
suosituksen mukaisia pyyhki-
mensulkia. 1JBA5122

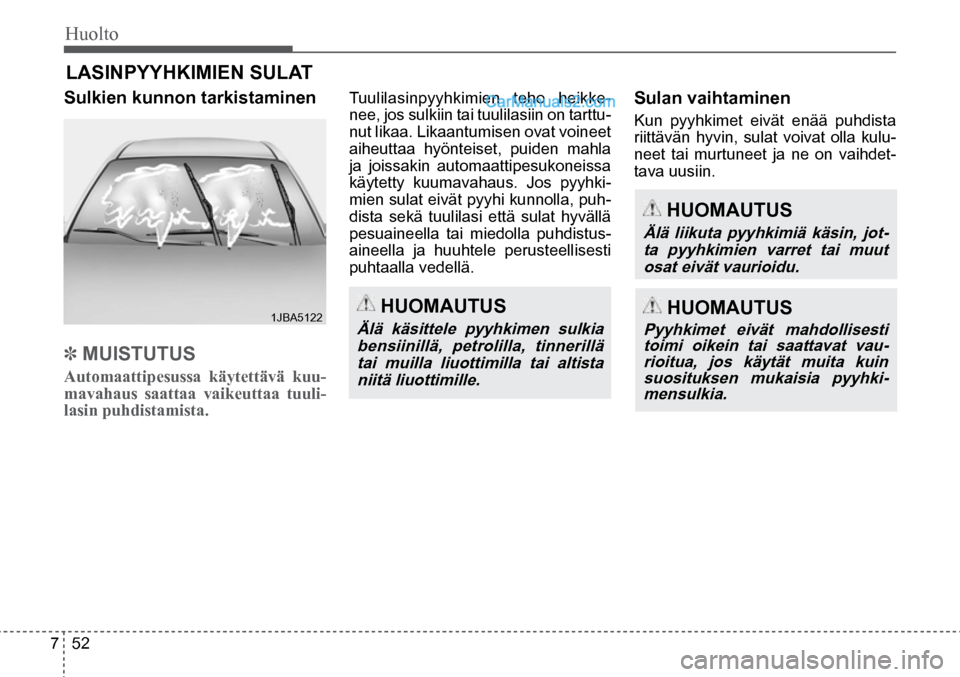

LASINPYYHKIMIEN SULAT
Sulkien kunnon tarkistaminen
✽ MUISTUTUS
Automaattipesussa käytettävä kuu-
mavahaus saattaa vaikeuttaa tuuli-
lasin puhdistamista.
Tuulilasinpyyhkimien teho heikke-
nee, jos sulkiin tai tuulilasiin on tarttu-
nut likaa. Likaantumisen ovat voineet
aiheuttaa hyönteiset, puiden mahla
ja joissakin automaattipesukoneissa
käytetty kuumavahaus. Jos pyyhki-
mien sulat eivät pyyhi kunnolla, puh-
dista sekä tuulilasi että sulat hyvällä
pesuaineella tai miedolla puhdistus -
aineella ja huuhtele perusteellisesti
puhtaalla vedellä. Sulan vaihtaminen
Kun pyyhkimet eivät enää puhdista
riittävän hyvin, sulat voivat olla kulu-
neet tai murtuneet ja ne on vaihdet -
tava uusiin.

Huolto
7 53

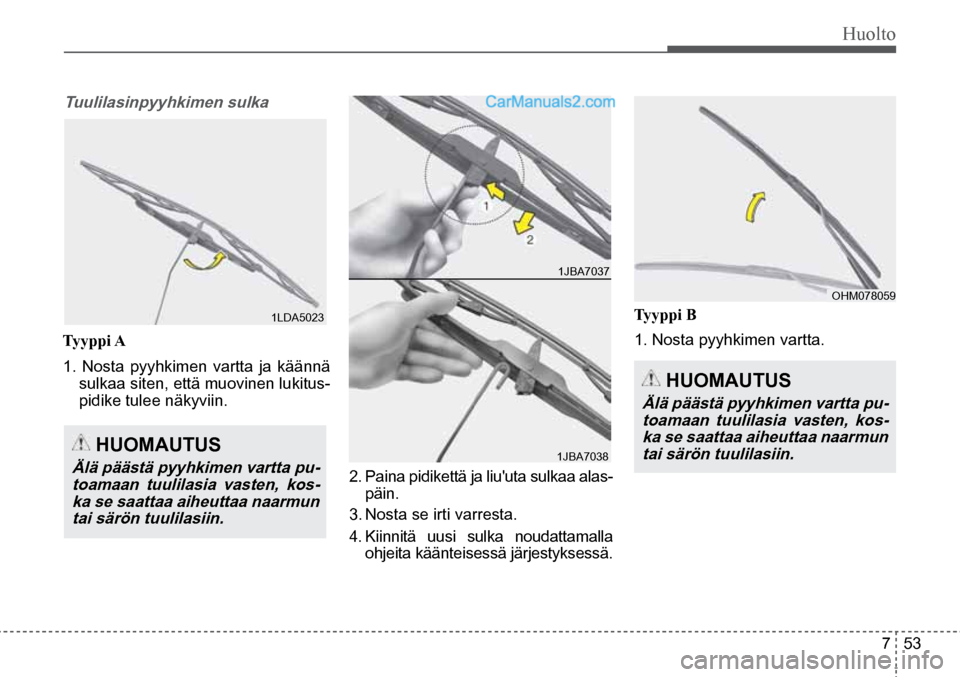

HUOMAUTUS
Älä päästä pyyhkimen vartta pu-
toamaan tuulilasia vasten, kos-
ka se saattaa aiheuttaa naarmun
tai särön tuulilasiin.
1JBA7037
1JBA7038
OHM078059
HUOMAUTUS
Älä päästä pyyhkimen vartta pu-
toamaan tuulilasia vasten, kos-
ka se saattaa aiheuttaa naarmun
tai särön tuulilasiin.
1LDA5023
Tyyppi A
1. Nosta pyyhkimen vartta ja käännä sulkaa siten, että muovinen lukitus-
pidike tulee näkyviin.
Tuulilasinpyyhkimen sulka
2. Paina pidikettä ja liu'uta sulkaa alas-
päin.
3. Nosta se irti varresta.
4. Kiinnitä uusi sulka noudattamalla
ohjeita käänteisessä järjestyksessä. Tyyppi B
1. Nosta pyyhkimen vartta.

Huolto
7 54
OHM078062
OHM078063
OHM078060
OHM078061
2. Nosta sulan pidike ylös. Vedä sul-
kaa alaspäin ja irrota se.
3. Kiinnitä uusi sulka noudattamalla
ohjeita käänteisessä järjestyksessä.
Takalasinpyyhkimen sulka
1. Nosta pyyhkimen varsi irti takala-
sista ja irrota pyyhkimen sulka. 2.
Asenna uusi pyyhkimen sulka työn-
tämällä sen keskiosa pyyhkimen
varren kiinnityskohtaan niin, että se
napsahtaa paikalleen.
3. Varmista, että sulka on kunnolla
paikallaan, yrittämällä vetää sitä
kevyesti.
Pyyhkimien ja muiden järjestelmän
osien vaurioitumisen välttämiseksi
pyyhkimien sulat on suositeltavaa
vaihdattaa valtuutetussa HYUNDAI-
liikkeessä.

Huolto
7 55
ODM072021

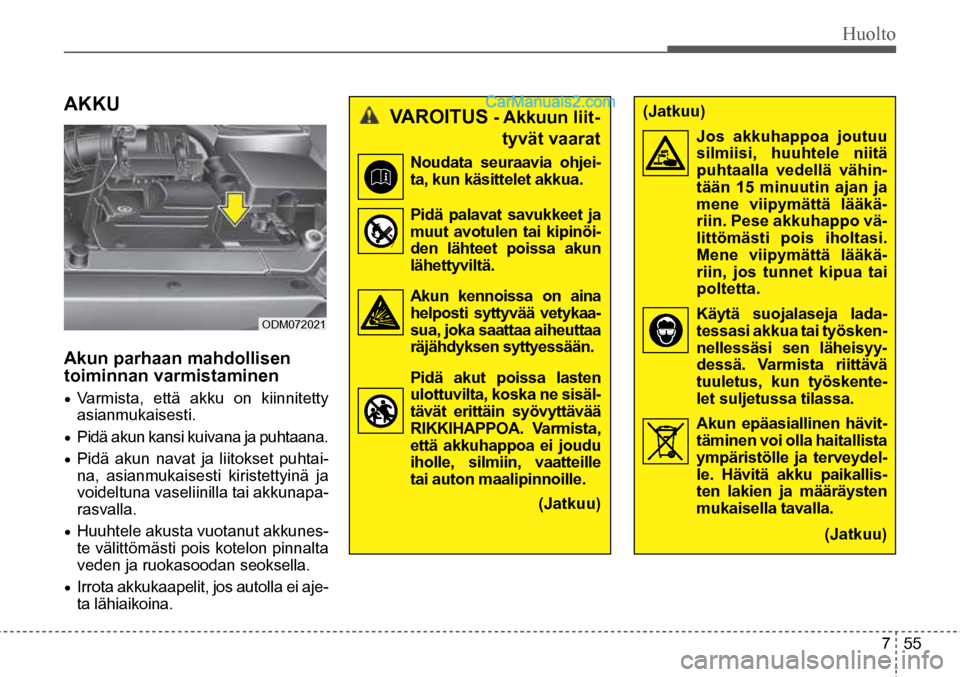

VAROITUS - Akkuun liit -
tyvät vaarat
Noudata seuraavia ohjei-
ta, kun käsittelet akkua.
Pidä palavat savukkeet ja
muut avotulen tai kipinöi-
den lähteet poissa akun
lähettyviltä.
Akun kennoissa on aina
helposti syttyvää vetykaa-
sua, joka saattaa aiheuttaa
räjähdyksen syttyessään.
Pidä akut poissa lasten
ulottuvilta, koska ne sisäl-
tävät erittäin syövyttävää
RIKKIHAPPOA. Varmista,
että akkuhappoa ei joudu
iholle, silmiin, vaatteille
tai auton maalipinnoille.
(Jatkuu)
(Jatkuu)
Jos akkuhappoa joutuu
silmiisi, huuhtele niitä
puhtaalla vedellä vähin-
tään 15 minuutin ajan ja
mene viipymättä lääkä-
riin. Pese akkuhappo vä-
littömästi pois iholtasi.
Mene viipymättä lääkä-
riin, jos tunnet kipua tai
poltetta.
Käytä suojalaseja lada-
tessasi akkua tai työsken-
nellessäsi sen läheisyy-
dessä. Varmista riittävä
tuuletus, kun työskente-
let suljetussa tilassa.
Akun epäasiallinen hävit-
täminen voi olla haitallista
ympäristölle ja terveydel-
le. Hävitä akku paikallis-
ten lakien ja määräysten
mukaisella tavalla.
(Jatkuu) AKKU
Akun parhaan mahdollisen
toiminnan varmistaminen
• Varmista, että akku on kiinnitetty
asianmukaisesti.
• Pidä akun kansi kuivana ja puhtaana.
• Pidä akun navat ja liitokset puhtai-
na, asianmukaisesti kiristettyinä ja
voideltuna vaseliinilla tai akkunapa -
rasvalla.
• Huuhtele akusta vuotanut akkunes-
te välittömästi pois kotelon pinnalta
veden ja ruokasoodan seoksella.
• Irrota akkukaapelit, jos autolla ei aje-
ta lähiaikoina.
