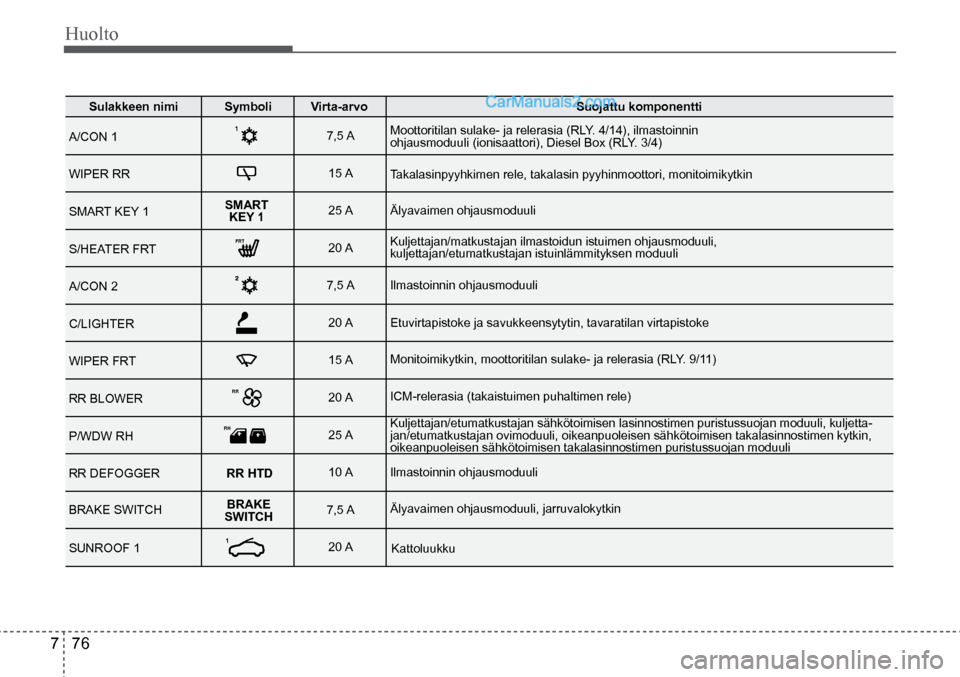

Sulakkeen nimi
A/CON 1
WIPER RR
SMART KEY 1
S/HEATER FRT
A/CON 2
C/LIGHTER
WIPER FRT
RR BLOWER
P/WDW RH
RR DEFOGGER
BRAKE SWITCH
SUNROOF 1 Symboli
Virta-arvo
7,5 A
15 A
25 A
20 A
7,5 A 20 A
15 A
20 A
25 A
10 A
7,5 A 20 A Suojattu komponentti
Moottoritilan sulake- ja relerasia (RLY. 4/14), ilmastoinnin
ohjausmoduuli (ionisaattori), Diesel Box (RLY. 3/4)
Takalasinpyyhkimen rele, takalasin pyyhinmoottori, monitoimikytkin
Älyavaimen ohjausmoduuli
Kuljettajan/matkustajan ilmastoidun istuimen ohjausmoduuli,
kuljettajan/etumatkustajan istuinlämmityksen moduuli
Ilmastoinnin ohjausmoduuli
Etuvirtapistoke ja savukkeensytytin, tavaratilan virtapistoke
Monitoimikytkin, moottoritilan sulake- ja relerasia (RLY. 9/11)
ICM-relerasia (takaistuimen puhaltimen rele)
Kuljettajan/etumatkustajan sähkötoimisen lasinnostimen puristussuo\
jan moduuli, kuljetta-
jan/etumatkustajan ovimoduuli, oikeanpuoleisen sähkötoimisen takal\
asinnostimen kytkin,
oikeanpuoleisen sähkötoimisen takalasinnostimen puristussuojan mod\
uuli
Ilmastoinnin ohjausmoduuli
Älyavaimen ohjausmoduuli, jarruvalokytkin
Kattoluukku
SMART KEY 1
RR HTD BRAKE
SWITCH
FRT
RR
RH

Huolto
7 77

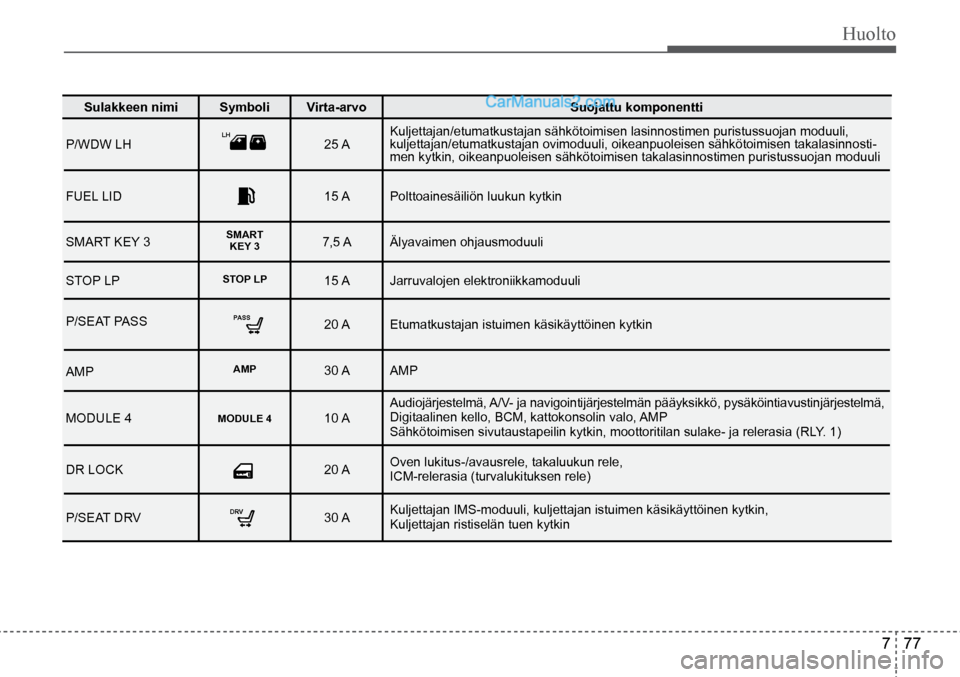

Sulakkeen nimi Symboli Virta-arvo Suojattu komponentti
P/WDW LH

25 A Kuljettajan/etumatkustajan sähkötoimisen lasinnostimen puristussuo\
jan moduuli,

kuljettajan/etumatkustajan ovimoduuli, oikeanpuoleisen sähkötoimis\
en takalasinnosti -
men kytkin, oikeanpuoleisen sähkötoimisen takalasinnostimen purist\
ussuojan moduuli
FUEL LID

15 A Polttoainesäiliön luukun kytkin
SMART KEY 3
SMART KEY 37,5 A Älyavaimen ohjausmoduuli
STOP LP
STOP LP 15 A Jarruvalojen elektroniikkamoduuli
P/SEAT PASS

20 A Etumatkustajan istuimen käsikäyttöinen kytkin
AMP
AMP30 A AMP
MODULE 4
MODULE 410 A Audiojärjestelmä, A/V- ja navigointijärjestelmän pääyksikkö, pysäköintia\
vustinjärjestelmä,
Digitaalinen kello, BCM, kattokonsolin valo, AMP
Sähkötoimisen sivutaustapeilin kytkin, moottoritilan sulake- ja re\
lerasia (RLY. 1)
DR LOCK
20 A Oven lukitus-/avausrele, takaluukun rele,
ICM-relerasia (turvalukituksen rele)
P/SEAT DRV
30 A Kuljettajan IMS-moduuli, kuljettajan istuimen käsikäyttöinen ky\
tkin,
Kuljettajan ristiselän tuen kytkin
LH
PASS
DRV

Huolto
7 78

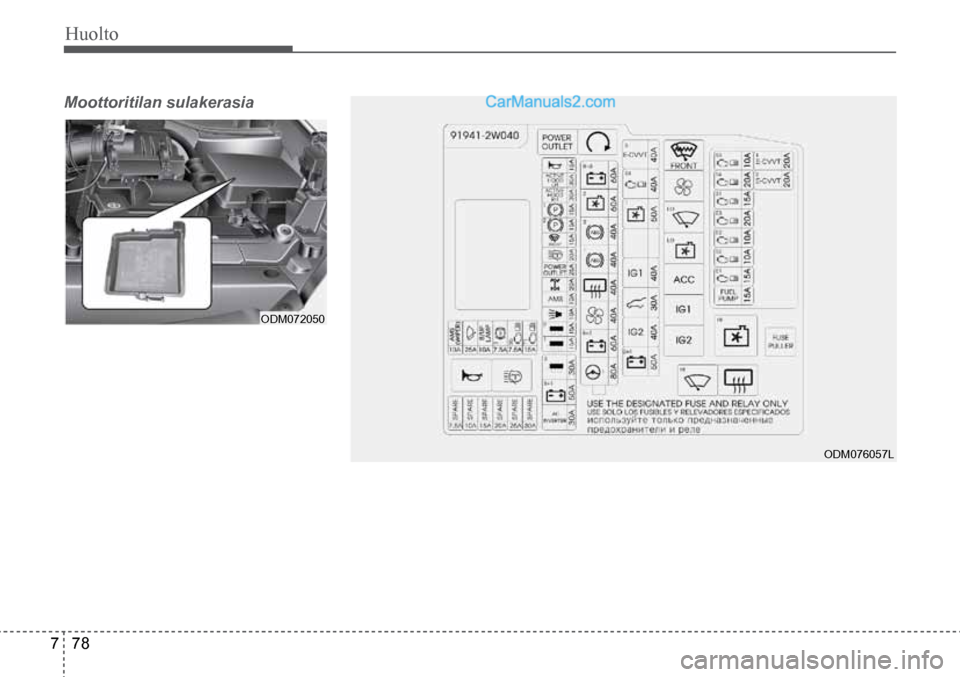

Moottoritilan sulakerasia
ODM072050
ODM076057L

Huolto
7 79

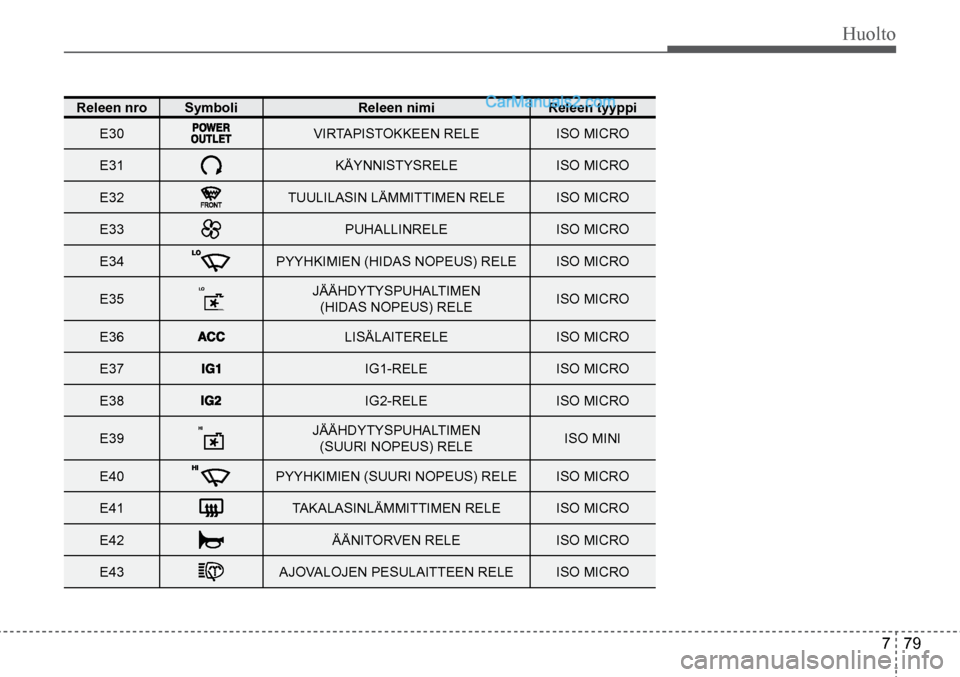

Releen nro Symboli Releen nimi Releen tyyppi
E30
VIRTAPISTOKKEEN RELE ISO MICRO
E31
KÄYNNISTYSRELE ISO MICRO
E32
TUULILASIN LÄMMITTIMEN RELE ISO MICRO
E33
PUHALLINRELE ISO MICRO
E34
PYYHKIMIEN (HIDAS NOPEUS) RELE ISO MICRO
E35
JÄÄHDYTYSPUHALTIMEN (HIDAS NOPEUS) RELE ISO MICRO
E36
LISÄLAITERELE ISO MICRO
E37
IG1-RELE ISO MICRO
E38
IG2-RELE ISO MICRO
E39
JÄÄHDYTYSPUHALTIMEN (SUURI NOPEUS) RELE ISO MINI
E40
PYYHKIMIEN (SUURI NOPEUS) RELE ISO MICRO
E41
TAKALASINLÄMMITTIMEN RELE ISO MICRO
E42
ÄÄNITORVEN RELE ISO MICRO
E43
AJOVALOJEN PESULAITTEEN RELE ISO MICRO

Huolto
7 80

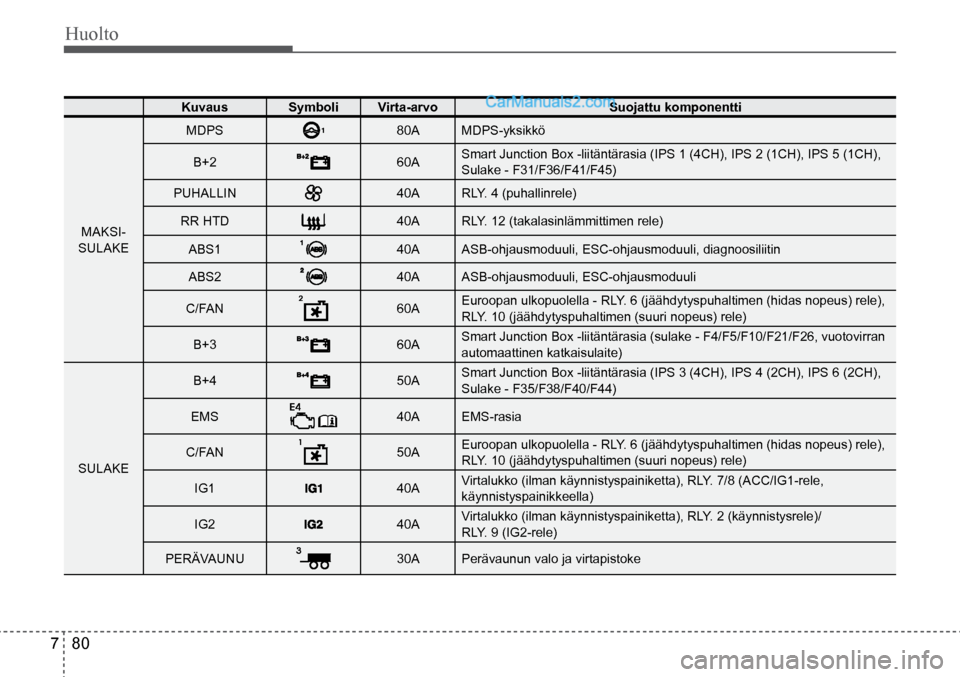

Kuvaus SymboliVirta-arvo Suojattu komponentti
MAKSI-
SULAKE MDPS
80A
MDPS-yksikkö
B+2
60A Smart Junction Box -liitäntärasia (IPS 1 (4CH), IPS 2 (1CH), \
IPS 5 (1CH),

Sulake - F31/F36/F41/F45)
PUHALLIN
40A RLY. 4 (puhallinrele)
RR HTD
40A RLY. 12 (takalasinlämmittimen rele)
ABS1
40A ASB-ohjausmoduuli, ESC-ohjausmoduuli, diagnoosiliitin
ABS2
40A ASB-ohjausmoduuli, ESC-ohjausmoduuli
C/FAN
60A Euroopan ulkopuolella - RLY. 6 (jäähdytyspuhaltimen (hidas nopeus) rele),

RLY. 10 (jäähdytyspuhaltimen (suuri nopeus) rele)
B+3
60A Smart Junction Box -liitäntärasia (sulake - F4/F5/F10/F21/F26, vu\
otovirran
automaattinen katkaisulaite)
SULAKE B+4
50A
Smart Junction Box -liitäntärasia (IPS 3 (4CH), IPS 4 (2CH), \
IPS 6 (2CH),
Sulake - F35/F38/F40/F44)
EMS
40A EMS-rasia
C/FAN
50A Euroopan ulkopuolella - RLY. 6 (jäähdytyspuhaltimen (hidas nopeus) rele),
RLY. 10 (jäähdytyspuhaltimen (suuri nopeus) rele)
IG1
40A Virtalukko (ilman käynnistyspainiketta), RLY. 7/8 (ACC/IG1-rele,
käynnistyspainikkeella)
IG2
40A Virtalukko (ilman käynnistyspainiketta), RLY. 2 (käynnistysrele)/
RLY. 9 (IG2-rele)
PERÄVAUNU
30A Perävaunun valo ja virtapistoke

Huolto
7 81

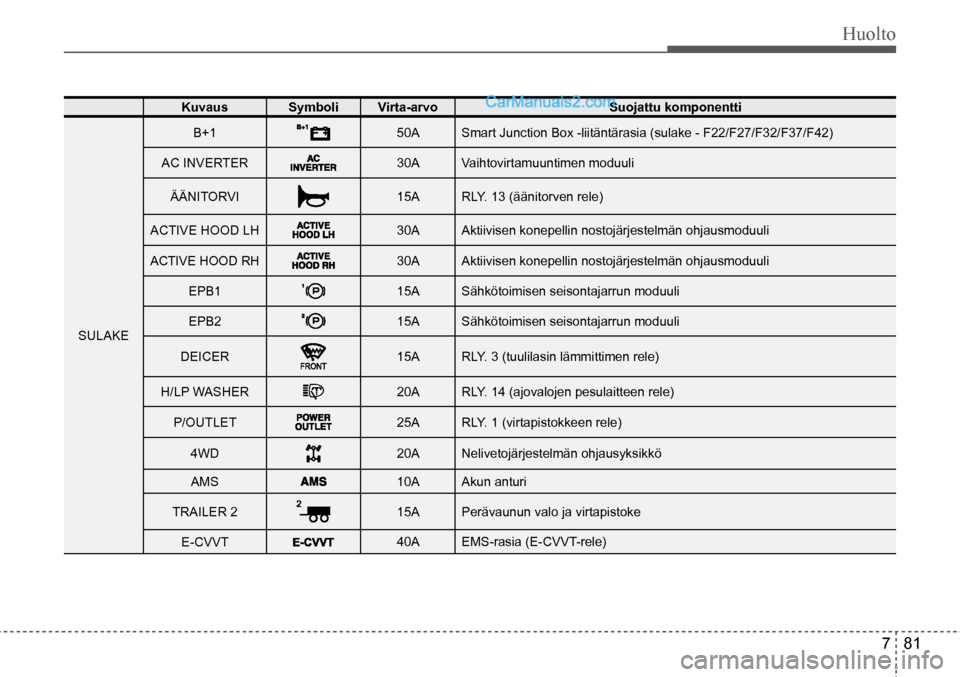

Kuvaus SymboliVirta-arvo Suojattu komponentti
SULAKE B+1
50A
Smart Junction Box -liitäntärasia (sulake - F22/F27/F32/F37/F42)\
AC INVERTER
30A Vaihtovirtamuuntimen moduuli
ÄÄNITORVI
15A RLY. 13 (äänitorven rele)
ACTIVE HOOD LH
30A Aktiivisen konepellin nostojärjestelmän ohjausmoduuli
ACTIVE HOOD RH
30A Aktiivisen konepellin nostojärjestelmän ohjausmoduuli
EPB1
15A Sähkötoimisen seisontajarrun moduuli
EPB2
15A Sähkötoimisen seisontajarrun moduuli
DEICER
15A RLY. 3 (tuulilasin lämmittimen rele)
H/LP WASHER
20A RLY. 14 (ajovalojen pesulaitteen rele)
P/OUTLET
25A RLY. 1 (virtapistokkeen rele)
4WD
20A Nelivetojärjestelmän ohjausyksikkö
AMS
10A Akun anturi
TRAILER 2
15A Perävaunun valo ja virtapistoke
E-CVVT
40A EMS-rasia (E-CVVT-rele)

Huolto
7 82

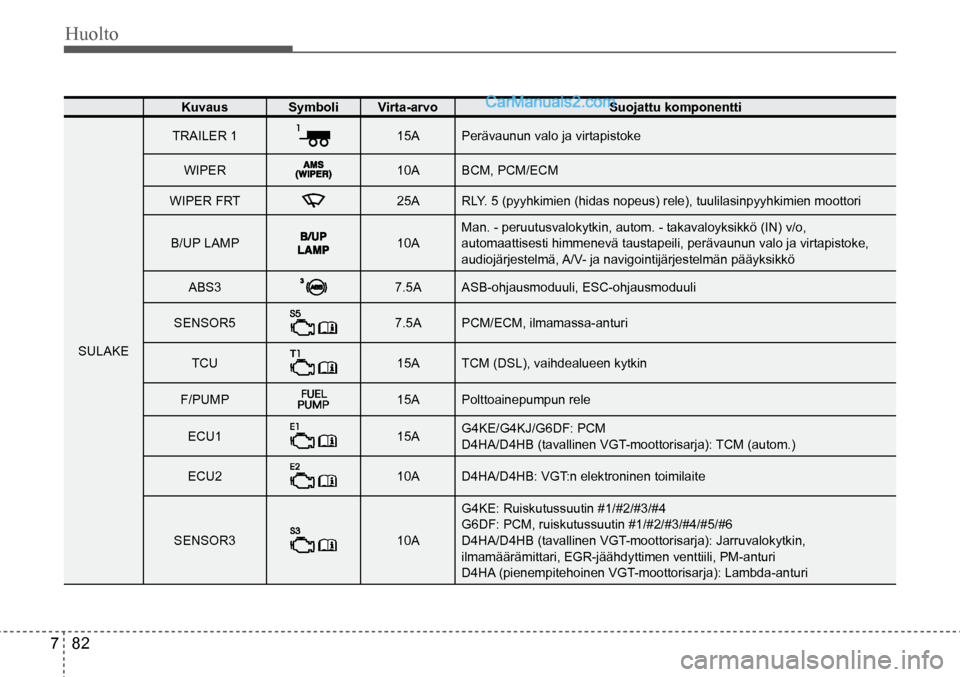

Kuvaus SymboliVirta-arvo Suojattu komponentti
SULAKE TRAILER 1
15A
Perävaunun valo ja virtapistoke
WIPER
10A BCM, PCM/ECM
WIPER FRT
25A RLY. 5 (pyyhkimien (hidas nopeus) rele), tuulilasinpyyhkimien moottori
B/UP LAMP
10A Man. - peruutusvalokytkin, autom. - takavaloyksikkö (IN) v/o,

automaattisesti himmenevä taustapeili, perävaunun valo ja virtapis\
toke,
audiojärjestelmä, A/V- ja navigointijärjestelmän pääyksikkö
ABS3
7.5A ASB-ohjausmoduuli, ESC-ohjausmoduuli
SENSOR5
7.5A PCM/ECM, ilmamassa-anturi
TCU
15A TCM (DSL), vaihdealueen kytkin
F/PUMP
15A Polttoainepumpun rele
ECU1
15A G4KE/G4KJ/G6DF: PCM
D4HA/D4HB (tavallinen VGT-moottorisarja): TCM (autom.)
ECU2
10A D4HA/D4HB: VGT:n elektroninen toimilaite
SENSOR3
10A G4KE: Ruiskutussuutin #1/#2/#3/#4
G6DF: PCM, ruiskutussuutin #1/#2/#3/#4/#5/#6
D4HA/D4HB (tavallinen VGT-moottorisarja): Jarruvalokytkin,

ilmamäärämittari, EGR-jäähdyttimen venttiili, PM-anturi
D4HA (pienempitehoinen VGT-moottorisarja): Lambda-anturi

Huolto
7 83

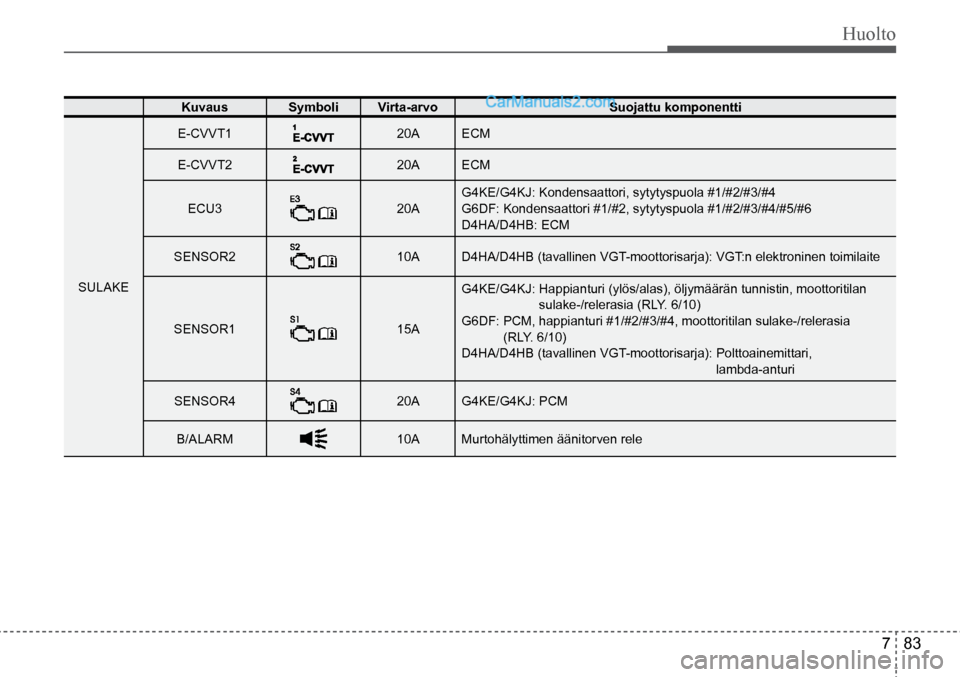

Kuvaus SymboliVirta-arvo Suojattu komponentti
SULAKE E-CVVT1
20A
ECM
E-CVVT2
20A ECM
ECU3
20A G4KE/G4KJ: Kondensaattori, sytytyspuola #1/#2/#3/#4
G6DF: Kondensaattori #1/#2, sytytyspuola #1/#2/#3/#4/#5/#6
D4HA/D4HB: ECM
SENSOR2
10A D4HA/D4HB (tavallinen VGT-moottorisarja): VGT:n elektroninen toimilaite
SENSOR1
15A G4KE/G4KJ:
Happianturi (ylös/alas), öljymäärän tunnistin, moottori\
tilan
sulake-/relerasia (RLY. 6/10)
G6DF: PCM, happianturi #1/#2/#3/#4, moottoritilan sulake-/relerasia
(RLY. 6/10)
D4HA/D4HB (tavallinen VGT-moottorisarja): Polttoainemittari,
lambda-anturi
SENSOR4
20A G4KE/G4KJ: PCM
B/ALARM
10A Murtohälyttimen äänitorven rele

Huolto
7 84
ODM072049
ODMEMC2016

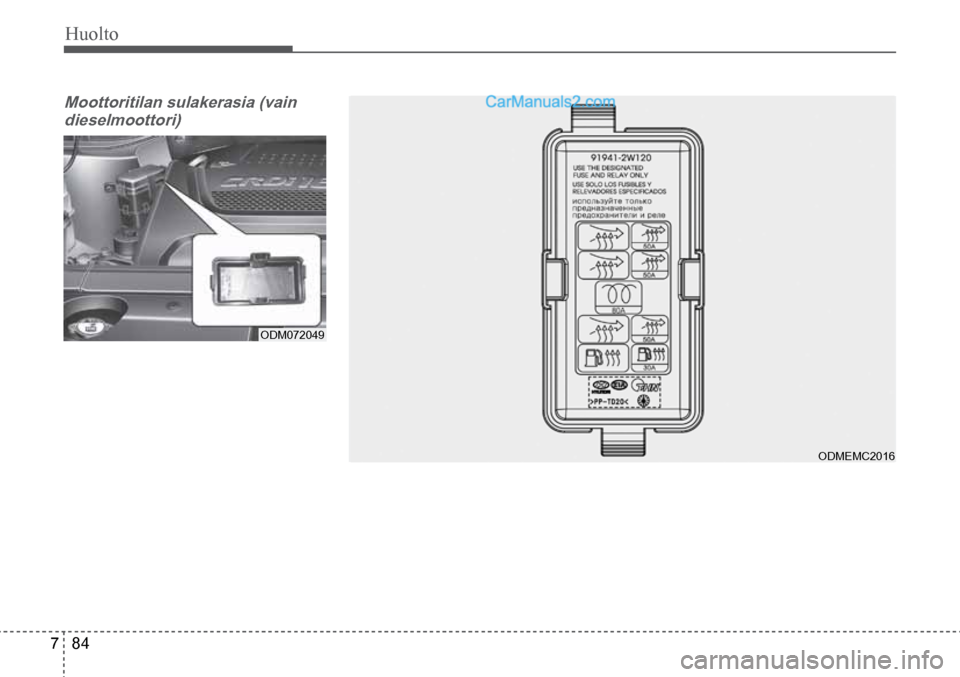

Moottoritilan sulakerasia (vain
dieselmoottori)

Huolto
7 85
1
2
3
Virta-arvo
Symboli
30 A
50 A
50 A
50 A
80 A Suojattu komponentti
RLY. 1 (Polttoaineensuodattimen
lämmittimen rele)
RLY. 2 (PTC-lämmittimen rele #1)
RLY. 3 (PTC-lämmittimen rele #2)
RLY. 4 (PTC-lämmittimen rele #3)
Hehkutusreleyksikkö
Releen nro
E44
E45
E46
E47 Symboli
1
2
3
Releen nimi
RLY. 1 (Polttoaineensuodattimen
lämmittimen rele)
RLY. 2 (PTC-lämmittimen rele #1)
RLY. 3 (PTC-lämmittimen rele #2)
RLY. 4 (PTC-lämmittimen rele #3) Releen tyyppi
MIKRORELE
MIKRORELE
MIKRORELE
MIKRORELE
Piiri
Releen tyyppi
