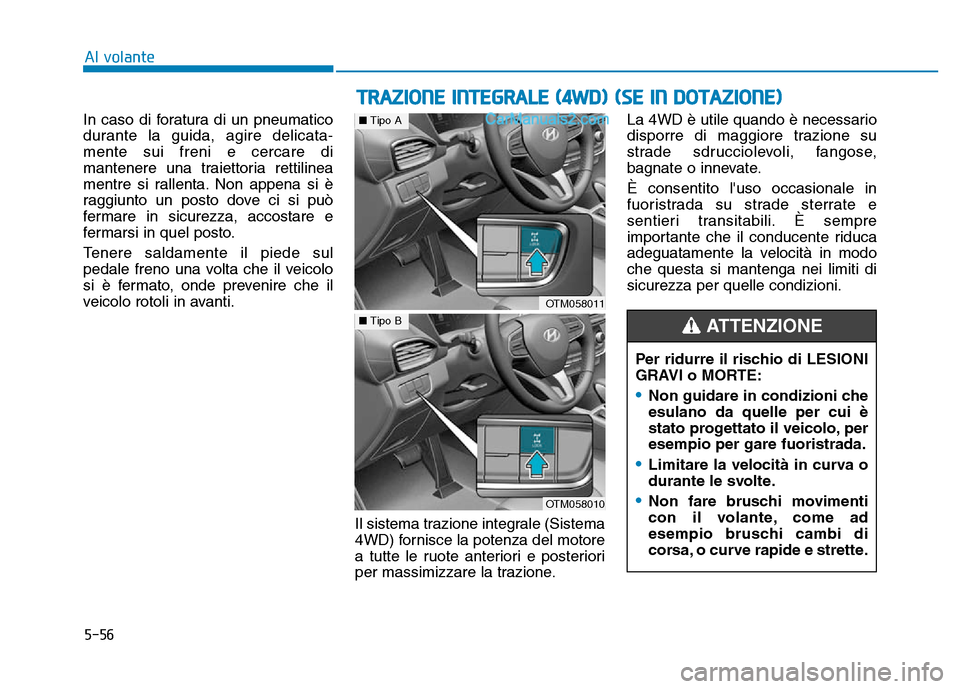

5-56
Al volante
TRAZIONE INTEGRALE (4WD) (SE IN DOTAZIONE)
Per ridurre il rischio di LESIONI
GRAVI o MORTE:
•Non guidare in condizioni che
esulano da quelle per cui è
stato progettato il veicolo, per
esempio per gare fuoristrada.
•Limitare la velocità in curva o
durante le svolte.
•Non fare bruschi movimenti
con il volante, come ad
esempio bruschi cambi di
corsa, o curve rapide e strette.
ATTENZIONE
In caso di foratura di un pneumatico
durante la guida, agire delicata-
mente sui freni e cercare di
mantenere una traiettoria rettilinea
mentre si rallenta. Non appena si è
raggiunto un posto dove ci si può
fermare in sicurezza, accostare e
fermarsi in quel posto.
Tenere saldamente il piede sul
pedale freno una volta che il veicolo
si è fermato, onde prevenire che il
veicolo rotoli in avanti.
Il sistema trazione integrale (Sistema
4WD) fornisce la potenza del motore
a tutte le ruote anteriori e posteriori
per massimizzare la trazione.La 4WD è utile quando è necessario
disporre di maggiore trazione su
strade sdrucciolevoli, fangose,
bagnate o innevate.
È consentito l'uso occasionale in
fuoristrada su strade sterrate e
sentieri transitabili. È sempre
importante che il conducente riduca
adeguatamente la velocità in modo
che questa si mantenga nei limiti di
sicurezza per quelle condizioni.
OTM058011
■
Tipo A
OTM058010
■Tipo B

5-57
Al volante
5
• Non entrare nell'acqua se la suaaltezza supera il fondo del
veicolo.
• Verificare le condizioni dei freni una volta usciti dal fango o
dall'acqua. Procedendo a
bassissima velocità, premere
ripetutamente il pedale del freno
finché l'azione frenante non
riacquista l'originale efficacia.
• Accorciare gli intervalli di manutenzione se si usa il
veicolo su percorsi fuoristrada
caratterizzati dalla presenza di
sabbia, fango o acqua (vedere
"Manutenzione in condizioni
d'uso severe" nel capitolo 7).
• Lavare sempre a fondo il veicolo dopo un uso fuoristrada,
specialmente il sottoscocca.
• Avere cura di equipaggiare il veicolo con quattro pneumatici
di tipo e dimensioni uguali. • Assicurarsi che il veicolo con
4WD permanente venga trainato
da un carro attrezzi con pianale.
NOTA•Il rischio di ribaltamento è
notevolmente maggiore in
caso di perdita del controllo
del veicolo ad alta velocità.
•La perdita del controllo
spesso si verifica se due o più
ruote fuoriescono dal fondo
stradale e il guidatore
sovrasterza per riprendere la
strada.
•Se il veicolo esce dal manto
stradale, non sterzare
bruscamente.
Rallentare prima di tentare di
rimettersi in carreggiata.

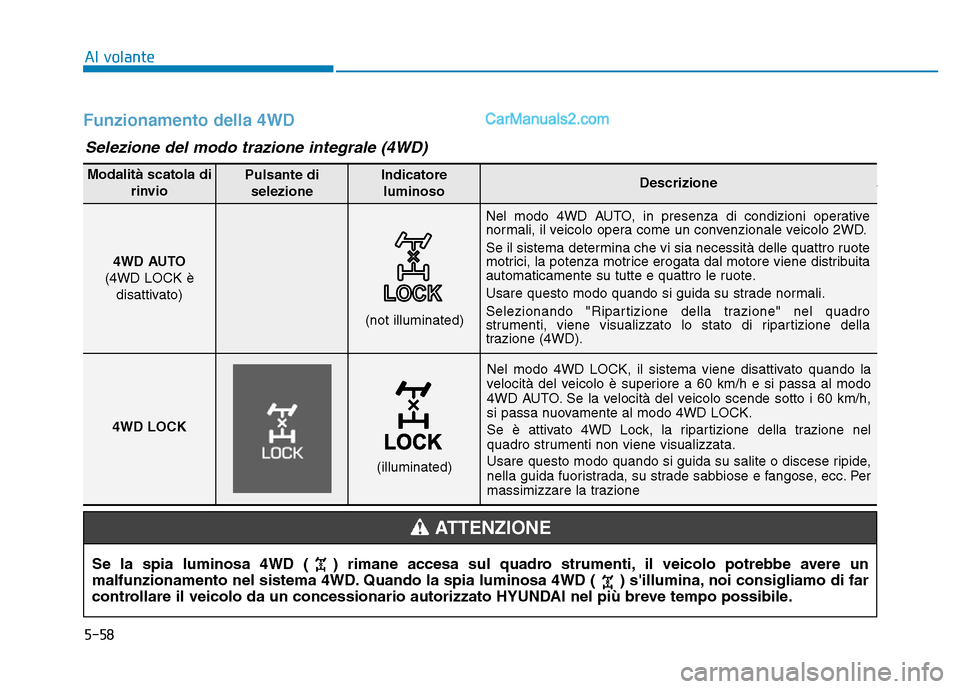

5-58
Al volante
Funzionamento della 4WD
Nel modo 4WD LOCK, il sistema viene disattivato quando la
velocità del veicolo è superiore a 60 km/h e si passa al modo
4WD AUTO. Se la velocità del veicolo scende sotto i 60 km/h,
si passa nuovamente al modo 4WD LOCK.
Se è attivato 4WD Lock, la ripartizione della trazione nel
quadro strumenti non viene visualizzata.
Usare questo modo quando si guida su salite o discese ripide,
nella guida fuoristrada, su strade sabbiose e fangose, ecc. Per
massimizzare la trazione
4WD AUTO
(4WD LOCK è disattivato)
(not illuminated)
Modalità scatola di rinvioPulsante diselezioneIndicatoreluminosoDescrizione
Nel modo 4WD AUTO, in presenza di condizioni operative
normali, il veicolo opera come un convenzionale veicolo 2WD.
Se il sistema determina che vi sia necessità delle quattro ruote
motrici, la potenza motrice erogata dal motore viene distribuita
automaticamente su tutte e quattro le ruote.
Usare questo modo quando si guida su strade normali.
Selezionando "Ripartizione della trazione" nel quadro
strumenti, viene visualizzato lo stato di ripartizione della
trazione (4WD).
4WD LOCK
(illuminated)
Selezione del modo trazione integrale (4WD)
Se la spia luminosa 4WD ( ) rimane accesa sul quadro strumenti, il veicolo potrebbe avere un
malfunzionamento nel sistema 4WD. Quando la spia luminosa 4WD ( ) s'illumina, noi consigliamo di far
controllare il veicolo da un concessionario autorizzato HYUNDAI nel più breve tempo possibile.
ATTENZIONE

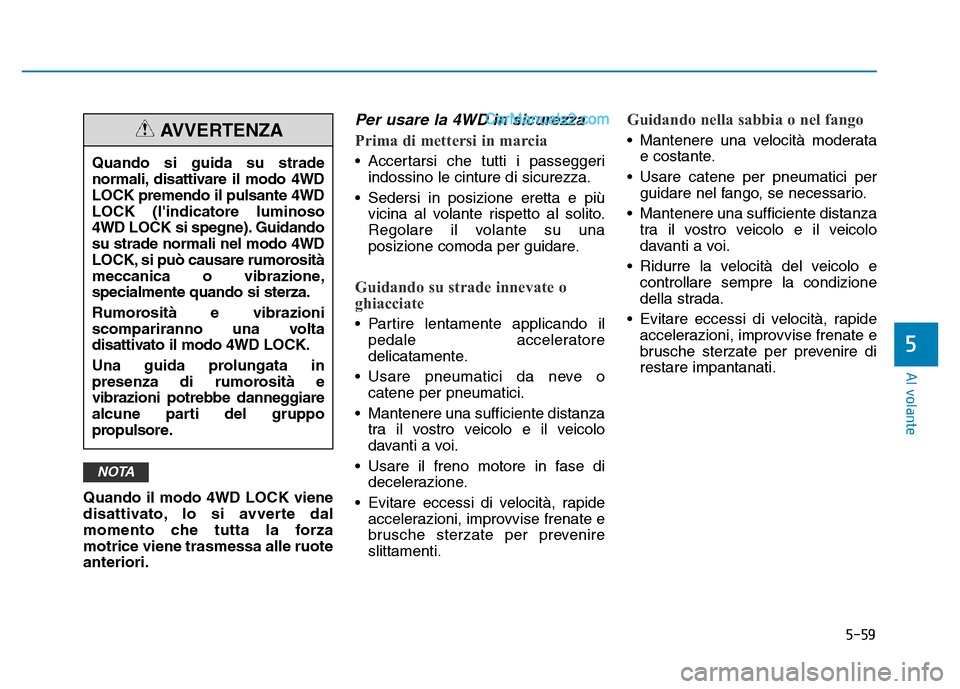

5-59
Al volante
5
Quando il modo 4WD LOCK viene
disattivato, lo si avverte dal
momento che tutta la forza
motrice viene trasmessa alle ruote
anteriori.
Per usare la 4WD in sicurezza
Prima di mettersi in marcia
• Accertarsi che tutti i passeggeriindossino le cinture di sicurezza.
• Sedersi in posizione eretta e più vicina al volante rispetto al solito.
Regolare il volante su una
posizione comoda per guidare.
Guidando su strade innevate o
ghiacciate
• Partire lentamente applicando ilpedale acceleratore
delicatamente.
• Usare pneumatici da neve o catene per pneumatici.
• Mantenere una sufficiente distanza tra il vostro veicolo e il veicolo
davanti a voi.
• Usare il freno motore in fase di decelerazione.
• Evitare eccessi di velocità, rapide accelerazioni, improvvise frenate e
brusche sterzate per prevenire
slittamenti.
Guidando nella sabbia o nel fango
• Mantenere una velocità moderatae costante.
• Usare catene per pneumatici per guidare nel fango, se necessario.
• Mantenere una sufficiente distanza tra il vostro veicolo e il veicolo
davanti a voi.
• Ridurre la velocità del veicolo e controllare sempre la condizione
della strada.
• Evitare eccessi di velocità, rapide accelerazioni, improvvise frenate e
brusche sterzate per prevenire di
restare impantanati.
NOTA
Quando si guida su strade
normali, disattivare il modo 4WD
LOCK premendo il pulsante 4WD
LOCK (l'indicatore luminoso
4WD LOCK si spegne). Guidando
su strade normali nel modo 4WD
LOCK, si può causare rumorosità
meccanica o vibrazione,
specialmente quando si sterza.
Rumorosità e vibrazioni
scompariranno una volta
disattivato il modo 4WD LOCK.
Una guida prolungata in
presenza di rumorosità e
vibrazioni potrebbe danneggiare
alcune parti del gruppo
propulsore.
AVVERTENZA

5-60
Al volante
Guidando in salita o in discesa
• Guidando in salita- Prima di partire, controllare se lasalita è percorribile.
- Guidare sterzando il meno possibile.
• Guidando in discesa - Non cambiare marcia mentre siguida in discesa. Selezionare la
marcia prima di guidare in
discesa.
- Moderare la velocità usando il freno motore quando si guida in
discesa.
- Guidare sterzando il meno possibile.
Quando il veicolo è
impantanato nella neve, nella
sabbia o nel fango, sistemare
del materiale antiscivolo sotto
le ruote motrici per fornire
trazione OPPURE Causare un
lento avvitamento delle ruote in
marcia avanti e in retromarcia in
modo da creare una specie di
dondolio che riesca a liberare il
veicolo. Evitare tuttavia di
tenere continuamente il motore
su di giri, altrimenti si potrebbe
danneggiare il sistema 4WD.
AVVERTENZA
OLMB053017
Esercitare la massima cautela
quando si guida su una salita o
discesa ripida. Il veicolo potrebbe
ribaltarsi in determinate
condizioni di pendenza, terreno e
acqua/fango.
ATTENZIONE

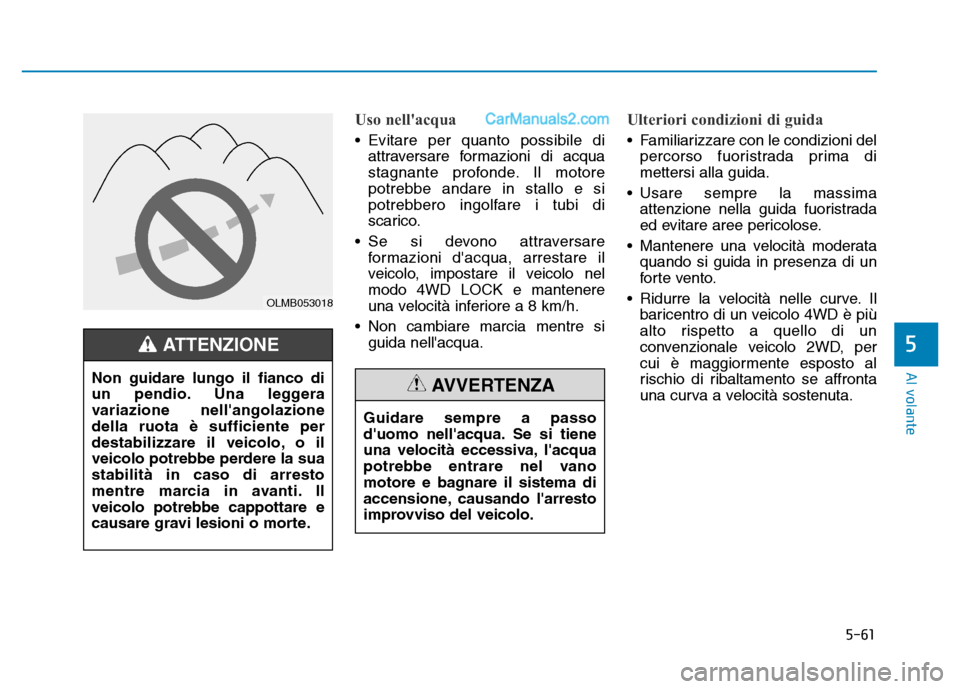

5-61
Al volante
5
Uso nell'acqua
• Evitare per quanto possibile diattraversare formazioni di acqua
stagnante profonde. Il motore
potrebbe andare in stallo e si
potrebbero ingolfare i tubi di
scarico.
• Se si devono attraversare formazioni d'acqua, arrestare il
veicolo, impostare il veicolo nel
modo 4WD LOCK e mantenere
una velocità inferiore a 8 km/h.
• Non cambiare marcia mentre si guida nell'acqua.
Ulteriori condizioni di guida
• Familiarizzare con le condizioni delpercorso fuoristrada prima di
mettersi alla guida.
• Usare sempre la massima attenzione nella guida fuoristrada
ed evitare aree pericolose.
• Mantenere una velocità moderata quando si guida in presenza di un
forte vento.
• Ridurre la velocità nelle curve. Il baricentro di un veicolo 4WD è più
alto rispetto a quello di un
convenzionale veicolo 2WD, per
cui è maggiormente esposto al
rischio di ribaltamento se affronta
una curva a velocità sostenuta.
OLMB053018
Non guidare lungo il fianco di
un pendio. Una leggera
variazione nell'angolazione
della ruota è sufficiente per
destabilizzare il veicolo, o il
veicolo potrebbe perdere la sua
stabilità in caso di arresto
mentre marcia in avanti. Il
veicolo potrebbe cappottare e
causare gravi lesioni o morte.
ATTENZIONE
Guidare sempre a passo
d'uomo nell'acqua. Se si tiene
una velocità eccessiva, l'acqua
potrebbe entrare nel vano
motore e bagnare il sistema di
accensione, causando l'arresto
improvviso del veicolo.
AVVERTENZA

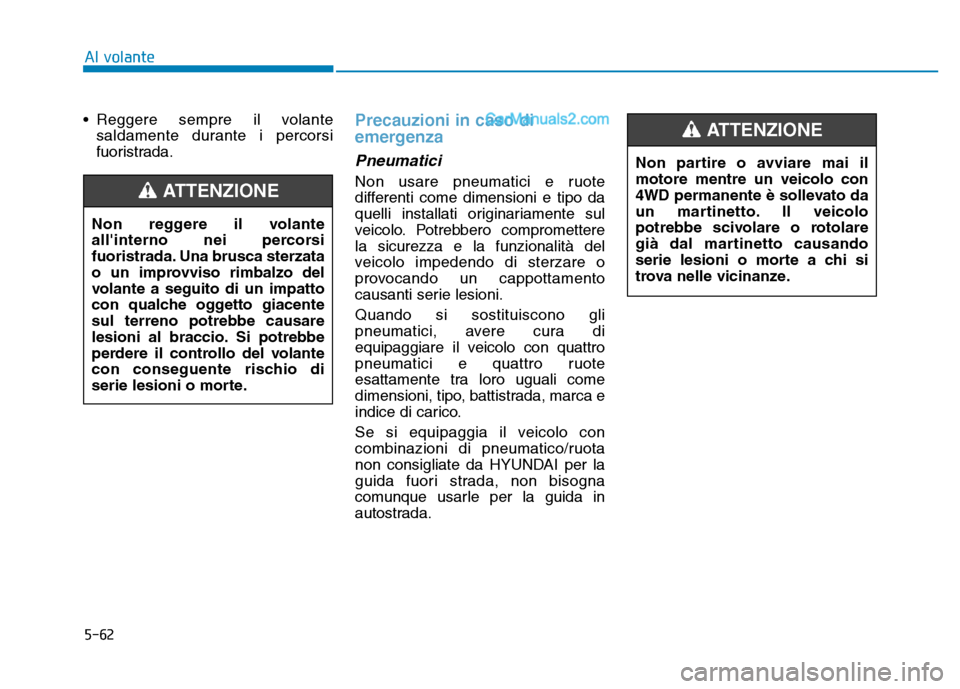

5-62
Al volante
• Reggere sempre il volante saldamente durante i percorsi
fuoristrada.
Precauzioni in caso di
emergenza
Pneumatici
Non usare pneumatici e ruote
differenti come dimensioni e tipo da
quelli installati originariamente sul
veicolo. Potrebbero compromettere
la sicurezza e la funzionalità del
veicolo impedendo di sterzare o
provocando un cappottamento
causanti serie lesioni.
Quando si sostituiscono gli
pneumatici, avere cura di
equipaggiare il veicolo con quattro
pneumatici e quattro ruote
esattamente tra loro uguali come
dimensioni, tipo, battistrada, marca e
indice di carico.
Se si equipaggia il veicolo con
combinazioni di pneumatico/ruota
non consigliate da HYUNDAI per la
guida fuori strada, non bisogna
comunque usarle per la guida in
autostrada.
Non reggere il volante
all'interno nei percorsi
fuoristrada. Una brusca sterzata
o un improvviso rimbalzo del
volante a seguito di un impatto
con qualche oggetto giacente
sul terreno potrebbe causare
lesioni al braccio. Si potrebbe
perdere il controllo del volante
con conseguente rischio di
serie lesioni o morte.ATTENZIONE
Non partire o avviare mai il
motore mentre un veicolo con
4WD permanente è sollevato da
un martinetto. Il veicolo
potrebbe scivolare o rotolare
già dal martinetto causando
serie lesioni o morte a chi si
trova nelle vicinanze.
ATTENZIONE

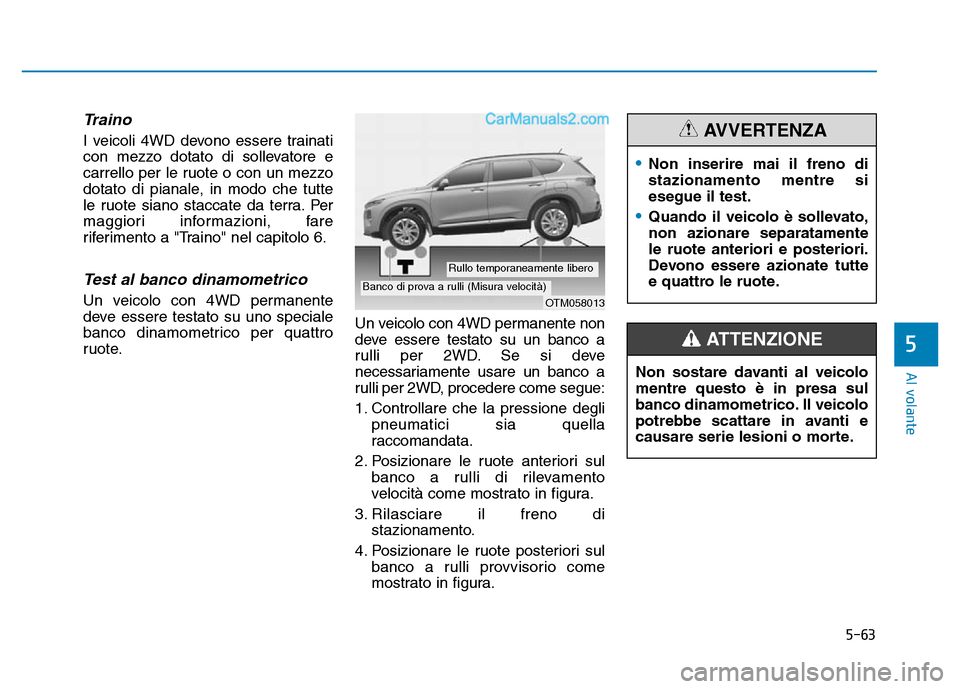

5-63
Al volante
5
Traino
I veicoli 4WD devono essere trainati
con mezzo dotato di sollevatore e
carrello per le ruote o con un mezzo
dotato di pianale, in modo che tutte
le ruote siano staccate da terra. Per
maggiori informazioni, fare
riferimento a "Traino" nel capitolo 6.
Test al banco dinamometrico
Un veicolo con 4WD permanente
deve essere testato su uno speciale
banco dinamometrico per quattro
ruote.Un veicolo con 4WD permanente non
deve essere testato su un banco a
rulli per 2WD. Se si deve
necessariamente usare un banco a
rulli per 2WD, procedere come segue:
1. Controllare che la pressione degli
pneumatici sia quella
raccomandata.
2. Posizionare le ruote anteriori sul banco a rulli di rilevamento
velocità come mostrato in figura.
3. Rilasciare il freno di stazionamento.
4. Posizionare le ruote posteriori sul banco a rulli provvisorio come
mostrato in figura.OTM058013
Banco di prova a rulli (Misura velocità)
Rullo temporaneamente libero
•Non inserire mai il freno di
stazionamento mentre si
esegue il test.
•Quando il veicolo è sollevato,
non azionare separatamente
le ruote anteriori e posteriori.
Devono essere azionate tutte
e quattro le ruote.
AVVERTENZA
Non sostare davanti al veicolo
mentre questo è in presa sul
banco dinamometrico. Il veicolo
potrebbe scattare in avanti e
causare serie lesioni o morte.
ATTENZIONE

5-64

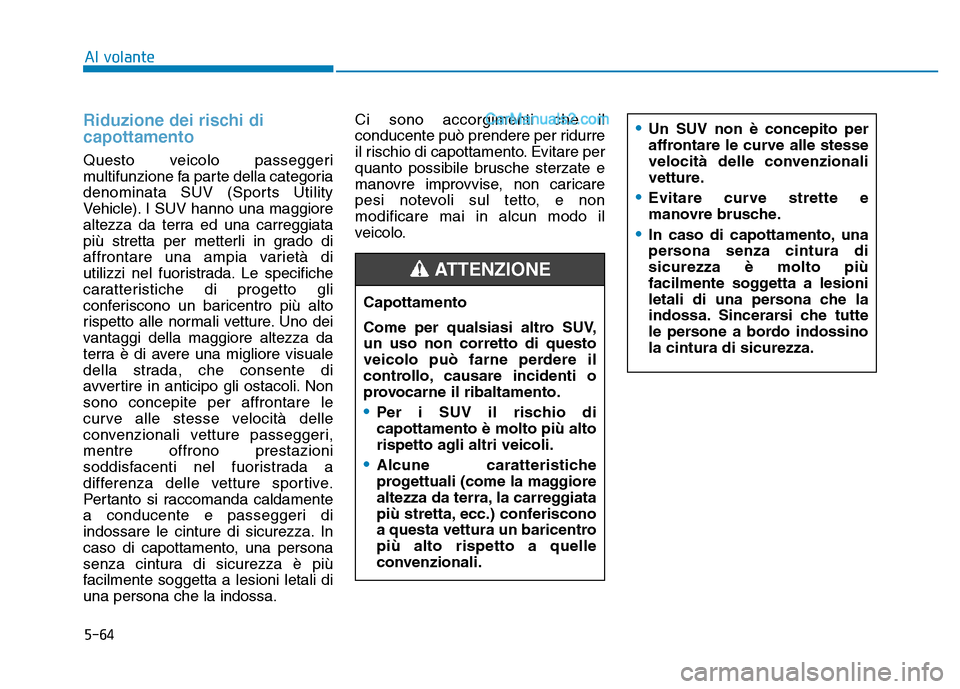

Riduzione dei rischi di
capottamento
Questo veicolo passeggeri
multifunzione fa parte della categoria
denominata SUV (Sports Utility
Vehicle). I SUV hanno una maggiore
altezza da terra ed una carreggiata
più stretta per metterli in grado di
affrontare una ampia varietà di
utilizzi nel fuoristrada. Le specifiche
caratteristiche di progetto gli
conferiscono un baricentro più alto
rispetto alle normali vetture. Uno dei
vantaggi della maggiore altezza da
terra è di avere una migliore visuale
della strada, che consente di
avvertire in anticipo gli ostacoli. Non
sono concepite per affrontare le
curve alle stesse velocità delle
convenzionali vetture passeggeri,
mentre offrono prestazioni
soddisfacenti nel fuoristrada a
differenza delle vetture sportive.
Pertanto si raccomanda caldamente
a conducente e passeggeri di
indossare le cinture di sicurezza. In
caso di capottamento, una persona
senza cintura di sicurezza è più
facilmente soggetta a lesioni letali di
una persona che la indossa.Ci sono accorgimenti che il
conducente può prendere per ridurre
il rischio di capottamento. Evitare per
quanto possibile brusche sterzate e
manovre improvvise, non caricare
pesi notevoli sul tetto, e non
modificare mai in alcun modo il
veicolo.
Al volante
Capottamento
Come per qualsiasi altro SUV,
un uso non corretto di questo
veicolo può farne perdere il
controllo, causare incidenti o
provocarne il ribaltamento.
•Per i SUV il rischio di
capottamento è molto più alto
rispetto agli altri veicoli.
•Alcune caratteristiche
progettuali (come la maggiore
altezza da terra, la carreggiata
più stretta, ecc.) conferiscono
a questa vettura un baricentro
più alto rispetto a quelle
convenzionali.
•Un SUV non è concepito per
affrontare le curve alle stesse
velocità delle convenzionali
vetture.
•Evitare curve strette e
manovre brusche.
•In caso di capottamento, una
persona senza cintura di
sicurezza è molto più
facilmente soggetta a lesioni
letali di una persona che la
indossa. Sincerarsi che tutte
le persone a bordo indossino
la cintura di sicurezza.
ATTENZIONE

5-65
Al volante
5

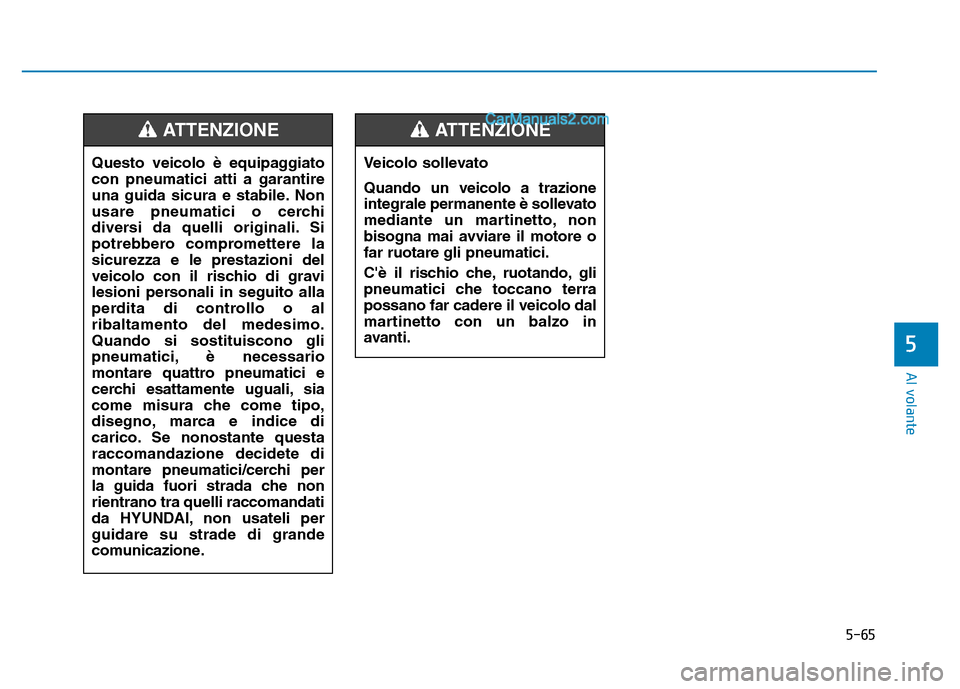

Questo veicolo è equipaggiato
con pneumatici atti a garantire
una guida sicura e stabile. Non
usare pneumatici o cerchi
diversi da quelli originali. Si
potrebbero compromettere la
sicurezza e le prestazioni del
veicolo con il rischio di gravi
lesioni personali in seguito alla
perdita di controllo o al
ribaltamento del medesimo.
Quando si sostituiscono gli
pneumatici, è necessario
montare quattro pneumatici e
cerchi esattamente uguali, sia
come misura che come tipo,
disegno, marca e indice di
carico. Se nonostante questa
raccomandazione decidete di
montare pneumatici/cerchi per
la guida fuori strada che non
rientrano tra quelli raccomandati
da HYUNDAI, non usateli per
guidare su strade di grande
comunicazione.
ATTENZIONE
Veicolo sollevato
Quando un veicolo a trazione
integrale permanente è sollevato
mediante un martinetto, non
bisogna mai avviare il motore o
far ruotare gli pneumatici.
C'è il rischio che, ruotando, gli
pneumatici che toccano terra
possano far cadere il veicolo dal
martinetto con un balzo in
avanti.
ATTENZIONE
