Hyundai Terracan 2004 Manuel du propriétaire (in French)

ENTRETIEN PAR VOS SOINS 6-1
ZG010A1-AU
6. MECANIQUE POUR TOUS
Entretien par vos soins
5. Bouchon du réservoir de lave-glace
6. Filtre à air
7. Bouchon du radiateur
8. Bouchon de remplissage d'huile moteur
1. Boîtier de fusibles et de relais
2. Batterie
3. Réservoir du liquide de frein
4. Réservoir du système d'assistance de la
direction 9. Jauge de la transmission automatique
(véhicules à boîte automatique)
10. Jauge de niveau d'huile du moteur
11. Bouchon du réservoir à liquide de
refroidissement

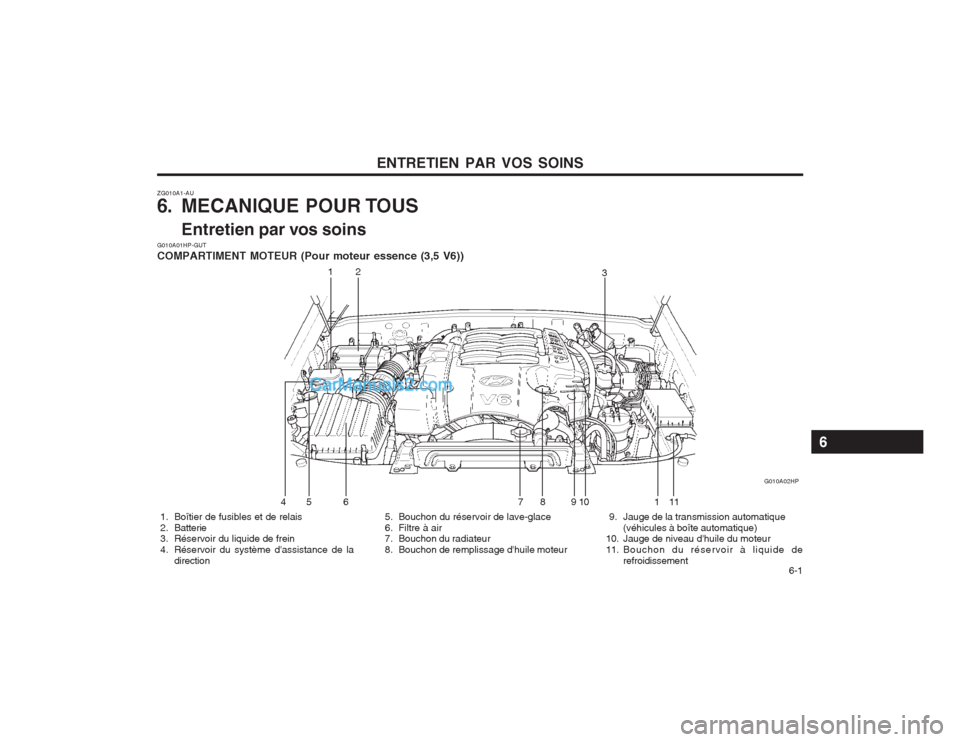

G010A01HP-GUT COMPARTIMENT MOTEUR (Pour moteur essence (3,5 V6))
6
G010A02HP
12
3
4 5 6 7 8 9 10 11
1

ENTRETIEN PAR VOS SOINS
6-2
1. Boîtier de fusibles et de relais
2. Batterie
3. Jauge de niveau d'huile du moteur
4. Bouchon de remplissage d'huile moteur
5. Réservoir du liquide de frein
6. Bouchon du réservoir de lave-glace
7. Filtre à air
8. Bouchon du radiateur
9. Jauge de la transmission automatique
(Véhicules à boîte automatique) 10. Filtre de carburant
11. Réservoir du système d'assistance de di-
rection
12. Bouchon du réservoir à liquide refroidissement

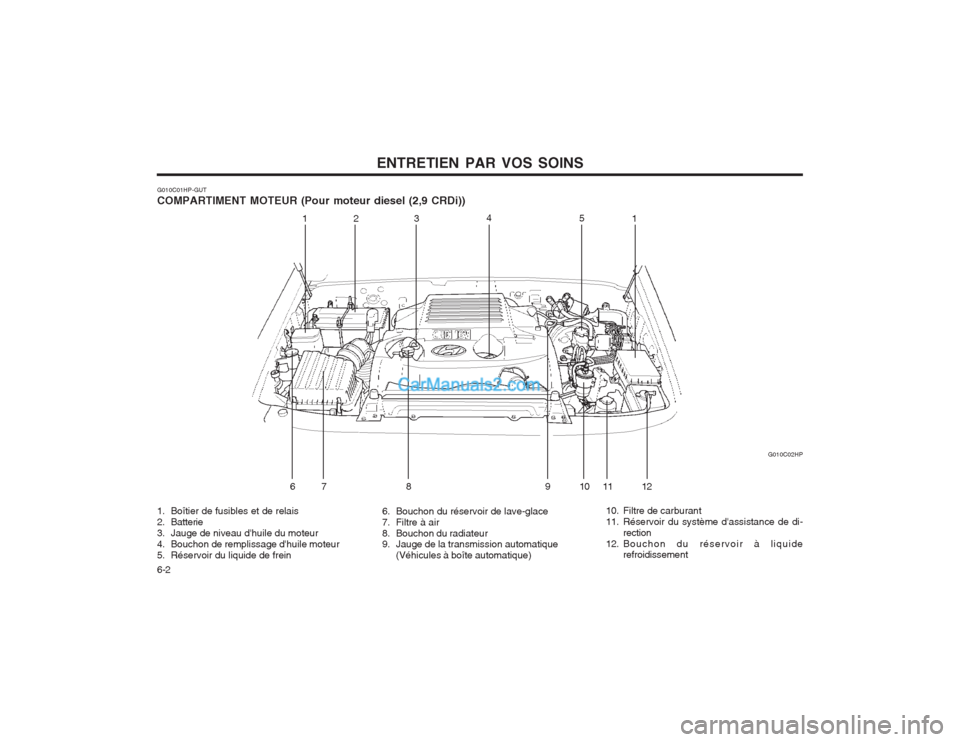

G010C01HP-GUT COMPARTIMENT MOTEUR (Pour moteur diesel (2,9 CRDi))
G010C02HP
12 3
4
5
6 7 8 9 11 121
10

ENTRETIEN PAR VOS SOINS 6-3

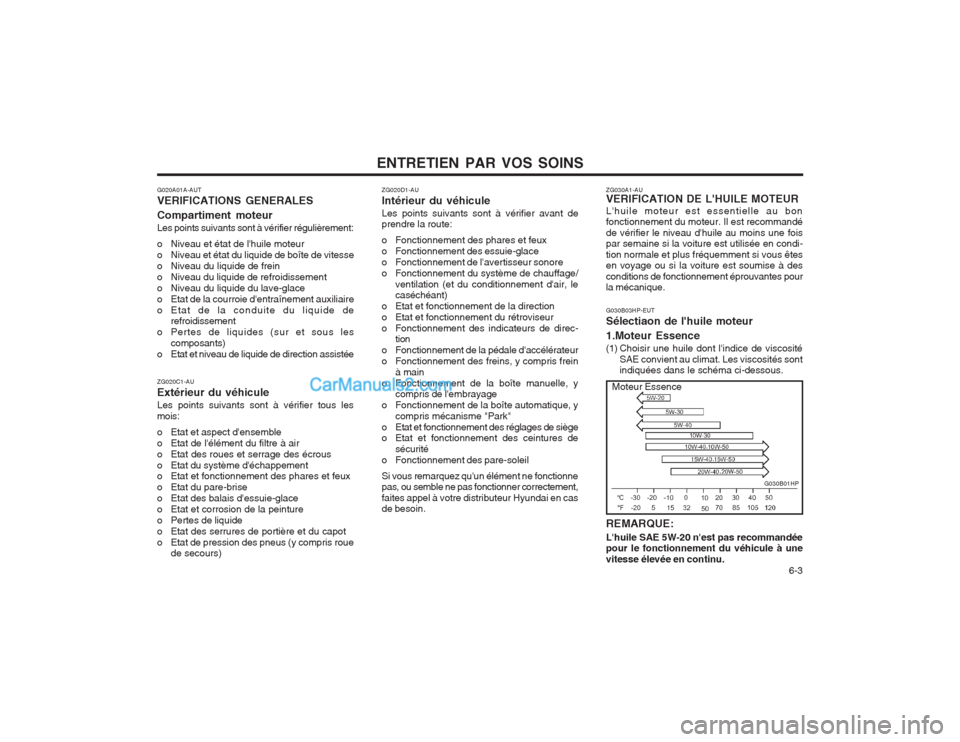

G020A01A-AUT VERIFICATIONS GENERALES Compartiment moteur Les points suivants sont à vérifier régulièrement:
o Niveau et état de l'huile moteur
o Niveau et état du liquide de boîte de vitesse
o Niveau du liquide de frein
o Niveau du liquide de refroidissement
o Niveau du liquide du lave-glace
o Etat de la courroie d'entraînement auxiliaire
o Etat de la conduite du liquide de
refroidissement
o Pertes de liquides (sur et sous les composants)
o Etat et niveau de liquide de direction assistée ZG020C1-AU Extérieur du véhiculeLes points suivants sont à vérifier tous les mois:
o Etat et aspect d'ensemble
o Etat de l'élément du filtre à air
o Etat des roues et serrage des écrous
o Etat du système d'échappement
o Etat et fonctionnement des phares et feux
o Etat du pare-brise
o Etat des balais d'essuie-glace
o Etat et corrosion de la peinture
o Pertes de liquide
o Etat des serrures de portière et du capot
o Etat de pression des pneus (y compris roue de secours) ZG020D1-AU Intérieur du véhiculeLes points suivants sont à vérifier avant de prendre la route:
o Fonctionnement des phares et feux
o Fonctionnement des essuie-glace
o Fonctionnement de l'avertisseur sonore
o Fonctionnement du système de chauffage/
ventilation (et du conditionnement d'air, le caséchéant)
o Etat et fonctionnement de la direction
o Etat et fonctionnement du rétroviseur
o Fonctionnement des indicateurs de direc- tion
o Fonctionnement de la pédale d'accélérateur
o Fonctionnement des freins, y compris frein à main
o Fonctionnement de la boîte manuelle, y compris de l'embrayage
o Fonctionnement de la boîte automatique, y compris mécanisme "Park"
o Etat et fonctionnement des réglages de siège
o Etat et fonctionnement des ceintures de sécurité
o Fonctionnement des pare-soleil Si vous remarquez qu'un élément ne fonctionne pas, ou semble ne pas fonctionner correctement, faites appel à votre distributeur Hyundai en cas de besoin. ZG030A1-AU VERIFICATION DE L'HUILE MOTEUR L'huile moteur est essentielle au bon fonctionnement du moteur. Il est recommandé de vérifier le niveau d'huile au moins une fois par semaine si la voiture est utilisée en condi- tion normale et plus fréquemment si vous êtes en voyage ou si la voiture est soumise à des conditions de fonctionnement éprouvantes pour la mécanique. G030B03HP-EUT Sélectiaon de l'huile moteur 1.Moteur Essence
(1) Choisir une huile dont l'indice de viscosité
SAE convient au climat. Les viscosités sont indiquées dans le schéma ci-dessous.
G030B01HP
Moteur Essence
REMARQUE: L'huile SAE 5W-20 n'est pas recommandée pour le fonctionnement du véhicule à une vitesse élevée en continu.

ENTRETIEN PAR VOS SOINS
6-4

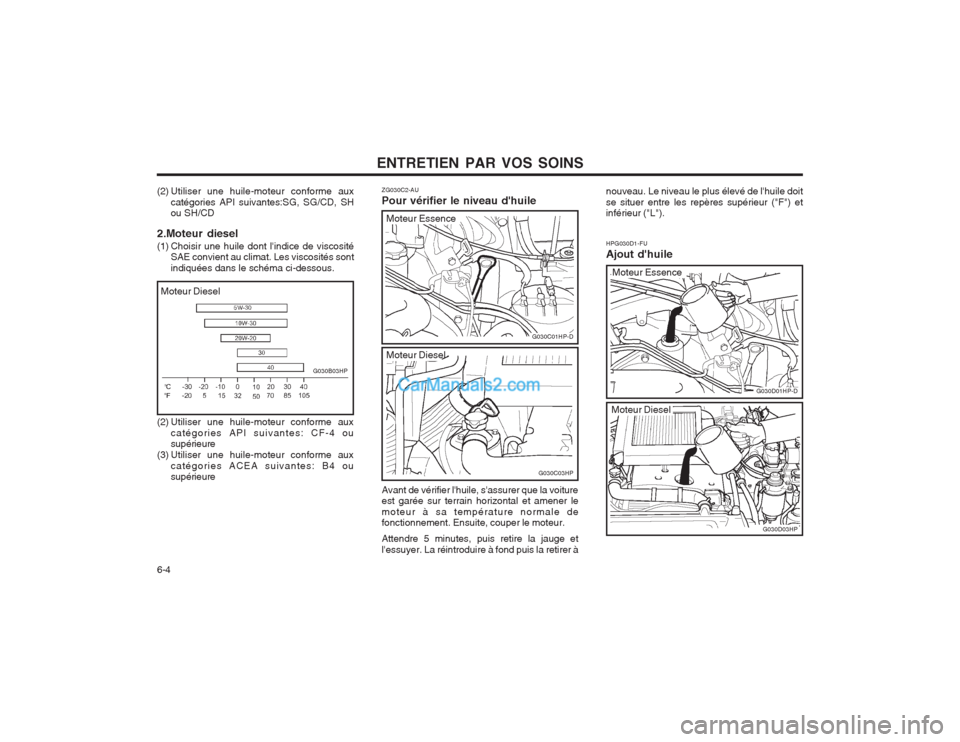

ZG030C2-AU Pour vérifier le niveau d'huile Avant de vérifier l'huile, s'assurer que la voiture est garée sur terrain horizontal et amener le moteur à sa température normale de fonctionnement. Ensuite, couper le moteur. Attendre 5 minutes, puis retire la jauge et l'essuyer. La réintroduire à fond puis la retirer à HPG030D1-FU Ajout d'huile
G030C01HP-D
Moteur Essence
G030C03HP
Moteur Diesel
nouveau. Le niveau le plus élevé de l'huile doit se situer entre les repères supérieur ("F") et inférieur ("L").
G030D01HP-D
Moteur Essence
G030D03HP
Moteur Diesel
(2) Utiliser une huile-moteur conforme aux
catégories API suivantes:SG, SG/CD, SH ou SH/CD
2.Moteur diesel
(1) Choisir une huile dont l'indice de viscosité SAE convient au climat. Les viscosités sont indiquées dans le schéma ci-dessous.
(2) Utiliser une huile-moteur conforme aux catégories API suivantes: CF-4 ou supérieure
(3) Utiliser une huile-moteur conforme aux catégories ACEA suivantes: B4 ousupérieure
G030B03HP
Moteur Diesel

ENTRETIEN PAR VOS SOINS 6-5

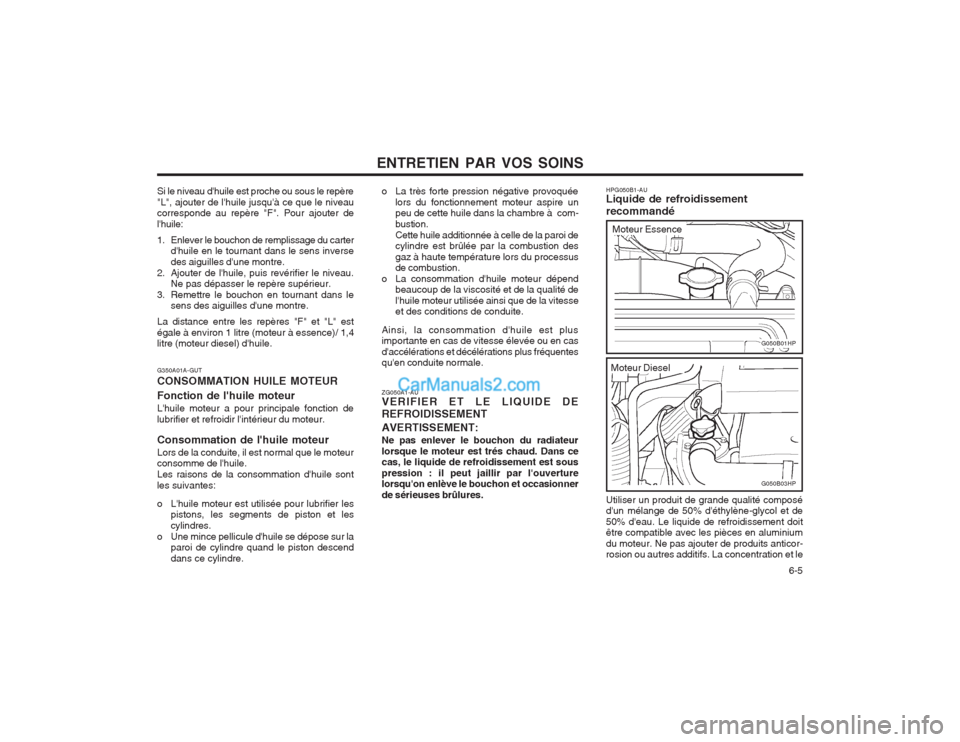

Si le niveau d'huile est proche ou sous le repère "L", ajouter de l'huile jusqu'à ce que le niveau corresponde au repère "F". Pour ajouter de l'huile:
1. Enlever le bouchon de remplissage du carter
d'huile en le tournant dans le sens inverse des aiguilles d'une montre.
2. Ajouter de l'huile, puis revérifier le niveau. Ne pas dépasser le repère supérieur.
3. Remettre le bouchon en tournant dans le sens des aiguilles d'une montre.
La distance entre les repères "F" et "L" estégale à environ 1 litre (moteur à essence)/ 1,4 litre (moteur diesel) d'huile. G350A01A-GUT CONSOMMATION HUILE MOTEUR Fonction de l'huile moteur L'huile moteur a pour principale fonction de lubrifier et refroidir l'intérieur du moteur. Consommation de l'huile moteur Lors de la conduite, il est normal que le moteur consomme de l'huile. Les raisons de la consommation d'huile sontles suivantes:
o L'huile moteur est utilisée pour lubrifier les pistons, les segments de piston et les cylindres.
o Une mince pellicule d'huile se dépose sur la paroi de cylindre quand le piston descenddans ce cylindre. ZG050A1-AU VERIFIER ET LE LIQUIDE DE REFROIDISSEMENT AVERTISSEMENT: Ne pas enlever le bouchon du radiateur lorsque le moteur est trés chaud. Dans ce cas, le liquide de refroidissement est sous pression : il peut jaillir par l'ouverture lorsqu'on enlève le bouchon et occasionner de sérieuses brûlures. HPG050B1-AU Liquide de refroidissement recommandé
G050B01HP
Moteur Essence
Utiliser un produit de grande qualité composé d'un mélange de 50% d'éthylène-glycol et de 50% d'eau. Le liquide de refroidissement doit être compatible avec les pièces en aluminium du moteur. Ne pas ajouter de produits anticor- rosion ou autres additifs. La concentration et le
G050B03HP
Moteur Diesel
o La très forte pression négative provoquée
lors du fonctionnement moteur aspire un peu de cette huile dans la chambre à com- bustion.Cette huile additionnée à celle de la paroi de cylindre est brûlée par la combustion des gaz à haute température lors du processus de combustion.
o La consommation d'huile moteur dépend beaucoup de la viscosité et de la qualité de l'huile moteur utilisée ainsi que de la vitesse et des conditions de conduite.
Ainsi, la consommation d'huile est plusimportante en cas de vitesse élevée ou en cas d'accélérations et décélérations plus fréquentes qu'en conduite normale.

ENTRETIEN PAR VOS SOINS
6-6
SSA6060A
1,0 ~ 1,1mm (0,039 ~ 0,043 in.)

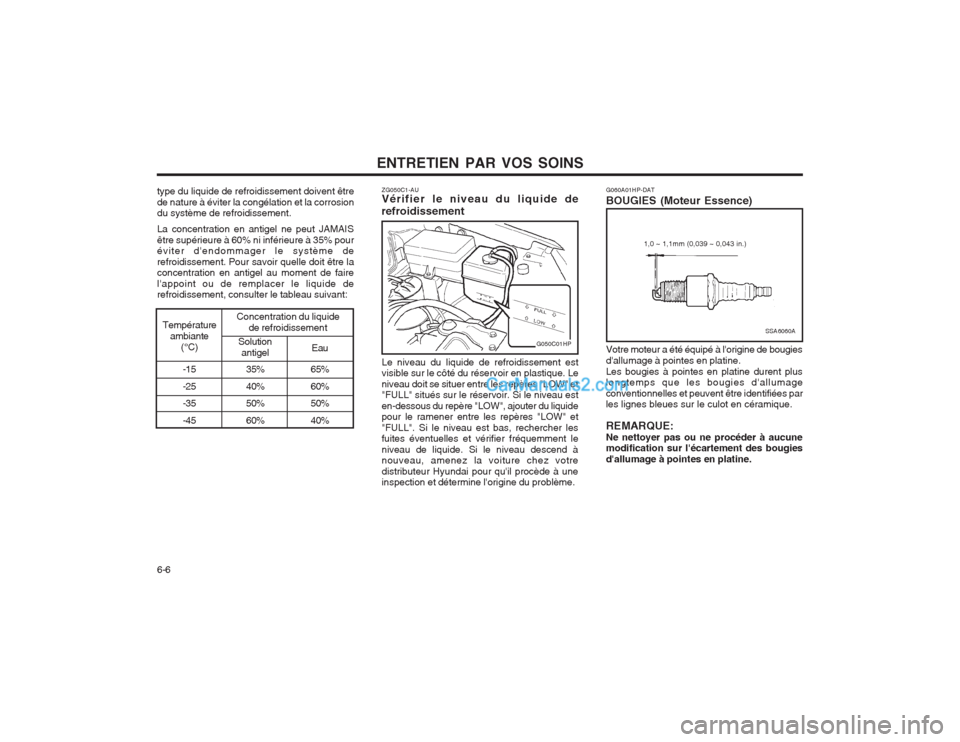

ZG050C1-AU Vérifier le niveau du liquide de
refroidissement
G050C01HP
65% 60% 50% 40%
Solution antigel Eau
Concentration du liquide
de refroidissement
Température
ambiante (°C)
-15 -25 -35 -45 35%40% 50% 60% Le niveau du liquide de refroidissement est visible sur le côté du réservoir en plastique. Le niveau doit se situer entre les repères "LOW" et "FULL" situés sur le réservoir. Si le niveau est en-dessous du repère "LOW", ajouter du liquide pour le ramener entre les repères "LOW" et "FULL". Si le niveau est bas, rechercher les fuites éventuelles et vérifier fréquemment le niveau de liquide. Si le niveau descend à nouveau, amenez la voiture chez votre distributeur Hyundai pour qu'il procède à une inspection et détermine l'origine du problème.
type du liquide de refroidissement doivent être de nature à éviter la congélation et la corrosion du système de refroidissement. La concentration en antigel ne peut JAMAIS être supérieure à 60% ni inférieure à 35% pour éviter d'endommager le système de refroidissement. Pour savoir quelle doit être la concentration en antigel au moment de faire l'appoint ou de remplacer le liquide de refroidissement, consulter le tableau suivant:
G060A01HP-DAT BOUGIES (Moteur Essence) Votre moteur a été équipé à l'origine de bougies d'allumage à pointes en platine.Les bougies à pointes en platine durent plus longtemps que les bougies d'allumage conventionnelles et peuvent être identifiées par les lignes bleues sur le culot en céramique. REMARQUE: Ne nettoyer pas ou ne procéder à aucune modification sur l'écartement des bougies d'allumage à pointes en platine.

ENTRETIEN PAR VOS SOINS 6-7

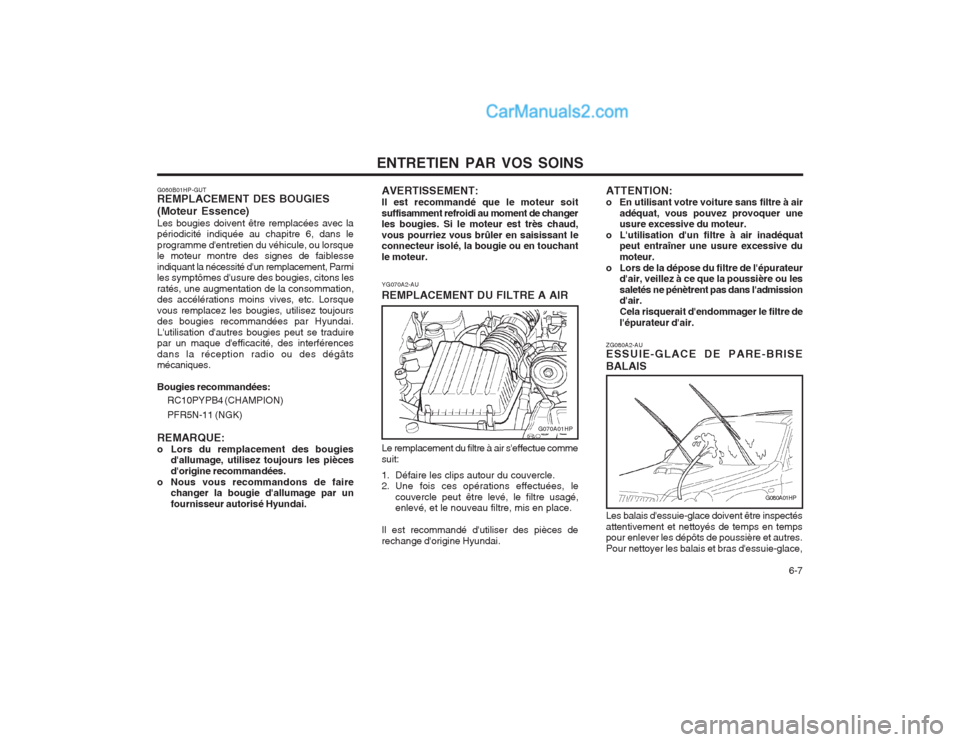

G060B01HP-GUT REMPLACEMENT DES BOUGIES (Moteur Essence) Les bougies doivent être remplacées avec la périodicité indiquée au chapitre 6, dans le programme d'entretien du véhicule, ou lorsque le moteur montre des signes de faiblesse indiquant la nécessité d'un remplacement, Parmi les symptômes d'usure des bougies, citons les ratés, une augmentation de la consommation, des accélérations moins vives, etc. Lorsque vous remplacez les bougies, utilisez toujours des bougies recommandées par Hyundai. L'utilisation d'autres bougies peut se traduire par un maque d'efficacité, des interférences dans la réception radio ou des dégâts mécaniques. Bougies recommandées:
RC10PYPB4 (CHAMPION) PFR5N-11 (NGK)
REMARQUE:
o Lors du remplacement des bougies d'allumage, utilisez toujours les piècesd'origine recommandées.
o Nous vous recommandons de faire changer la bougie d'allumage par unfournisseur autorisé Hyundai. ZG080A2-AU ESSUIE-GLACE DE PARE-BRISE BALAIS Les balais d'essuie-glace doivent être inspectés attentivement et nettoyés de temps en temps pour enlever les dépôts de poussière et autres. Pour nettoyer les balais et bras d'essuie-glace,
G080A01HP
YG070A2-AU REMPLACEMENT DU FILTRE A AIR Le remplacement du filtre à air s'effectue comme suit:
1. Défaire les clips autour du couvercle.
2. Une fois ces opérations effectuées, le
couvercle peut être levé, le filtre usagé,enlevé, et le nouveau filtre, mis en place.
Il est recommandé d'utiliser des pièces de rechange d'origine Hyundai.
G070A01HP
AVERTISSEMENT: Il est recommandé que le moteur soitsuffisamment refroidi au moment de changer les bougies. Si le moteur est très chaud, vous pourriez vous brûler en saisissant le connecteur isolé, la bougie ou en touchant le moteur.
ATTENTION:
o En utilisant votre voiture sans filtre à air
adéquat, vous pouvez provoquer une usure excessive du moteur.
o L'utilisation d'un filtre à air inadéquat peut entraîner une usure excessive du moteur.
o Lors de la dépose du filtre de l'épurateur d'air, veillez à ce que la poussière ou lessaletés ne pénètrent pas dans l'admission d'air. Cela risquerait d'endommager le filtre del'épurateur d'air.

ENTRETIEN PAR VOS SOINS
6-8

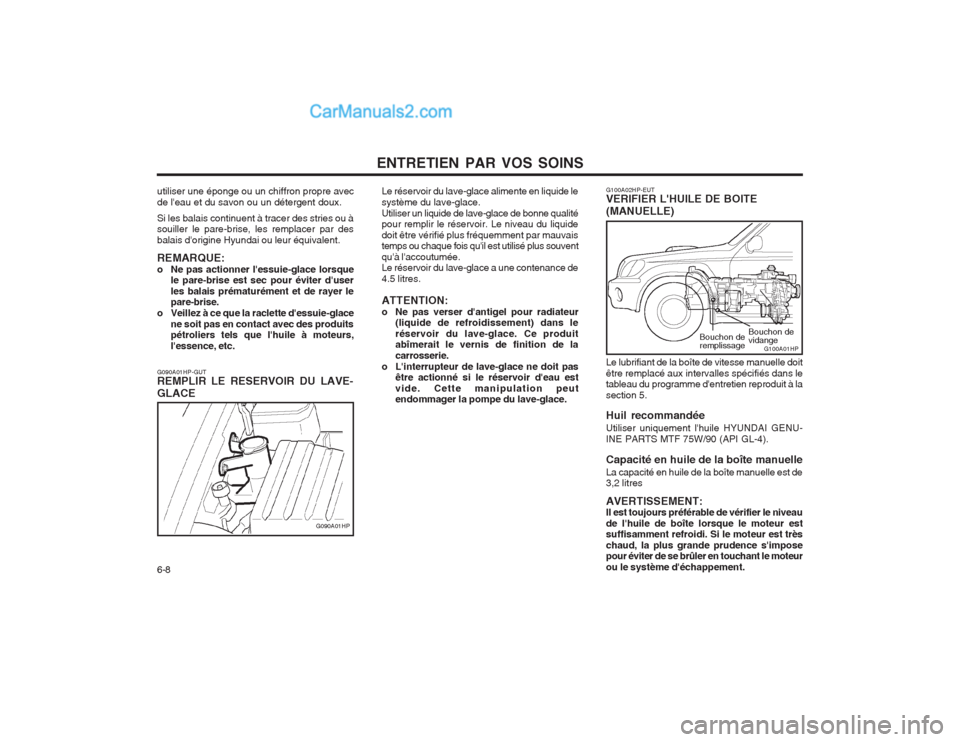

Le réservoir du lave-glace alimente en liquide le système du lave-glace.Utiliser un liquide de lave-glace de bonne qualité pour remplir le réservoir. Le niveau du liquide doit être vérifié plus fréquemment par mauvais temps ou chaque fois qu'il est utilisé plus souvent qu'à l'accoutumée. Le réservoir du lave-glace a une contenance de 4.5 litres. ATTENTION:
o Ne pas verser d'antigel pour radiateur (liquide de refroidissement) dans leréservoir du lave-glace. Ce produit abîmerait le vernis de finition de la carrosserie.
o L'interrupteur de lave-glace ne doit pas être actionné si le réservoir d'eau estvide. Cette manipulation peut endommager la pompe du lave-glace. G100A02HP-EUT VERIFIER L'HUILE DE BOITE (MANUELLE)
Bouchon de vidange
Le lubrifiant de la boîte de vitesse manuelle doit être remplacé aux intervalles spécifiés dans le tableau du programme d'entretien reproduit à la section 5. Huil recommandée Utiliser uniquement l'huile HYUNDAI GENU- INE PARTS MTF 75W/90 (API GL-4). Capacité en huile de la boîte manuelle La capacité en huile de la boîte manuelle est de 3,2 litres AVERTISSEMENT: Il est toujours préférable de vérifier le niveau de l'huile de boîte lorsque le moteur est suffisamment refroidi. Si le moteur est très chaud, la plus grande prudence s'impose pour éviter de se brûler en touchant le moteur ou le système d'échappement. Bouchon de remplissage
G100A01HP
G090A01HP-GUT REMPLIR LE RESERVOIR DU LAVE- GLACE
G090A01HP
utiliser une éponge ou un chiffron propre avec de l'eau et du savon ou un détergent doux. Si les balais continuent à tracer des stries ou à souiller le pare-brise, les remplacer par des balais d'origine Hyundai ou leur équivalent. REMARQUE:
o Ne pas actionner l'essuie-glace lorsque
le pare-brise est sec pour éviter d'userles balais prématurément et de rayer le pare-brise.
o Veillez à ce que la raclette d'essuie-glace ne soit pas en contact avec des produitspétroliers tels que l'huile à moteurs, l'essence, etc.

ENTRETIEN PAR VOS SOINS 6-9

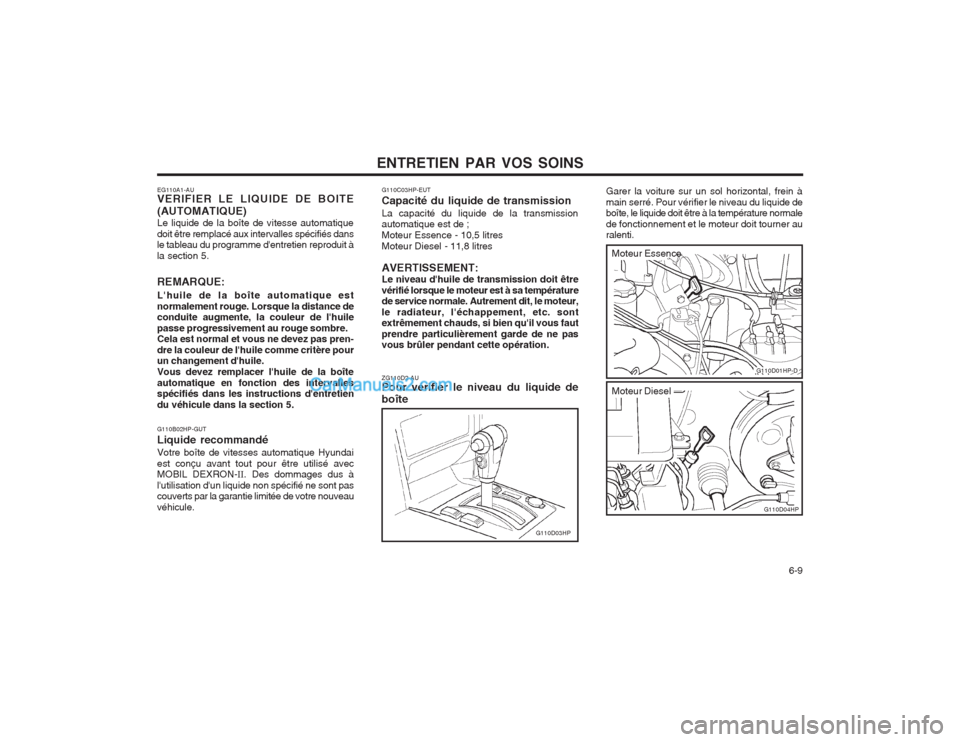

EG110A1-AU VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQUE) Le liquide de la boîte de vitesse automatique doit être remplacé aux intervalles spécifiés dans le tableau du programme d'entretien reproduit à la section 5. REMARQUE: L'huile de la boîte automatique est normalement rouge. Lorsque la distance de conduite augmente, la couleur de l'huile passe progressivement au rouge sombre. Cela est normal et vous ne devez pas pren- dre la couleur de l'huile comme critère pour un changement d'huile. Vous devez remplacer l'huile de la boîteautomatique en fonction des intervalles spécifiés dans les instructions d'entretien du véhicule dans la section 5. G110B02HP-GUT Liquide recommandéVotre boîte de vitesses automatique Hyundai est conçu avant tout pour être utilisé avec MOBIL DEXRON-II. Des dommages dus à
l'utilisation d'un liquide non spécifié ne sont pascouverts par la garantie limitée de votre nouveau véhicule. ZG110D2-AU Pour vérifier le niveau du liquide de boîteGarer la voiture sur un sol horizontal, frein à main serré. Pour vérifier le niveau du liquide de boîte, le liquide doit être à la température normale de fonctionnement et le moteur doit tourner au ralenti.
G110C03HP-EUT Capacité du liquide de transmissionLa capacité du liquide de la transmission automatique est de ; Moteur Essence - 10,5 litresMoteur Diesel - 11,8 litres AVERTISSEMENT: Le niveau d'huile de transmission doit êtrevérifié lorsque le moteur est à sa température de service normale. Autrement dit, le moteur, le radiateur, l'échappement, etc. sont extrêmement chauds, si bien qu'il vous faut prendre particulièrement garde de ne pas vous brûler pendant cette opération.
G110D03HP
G110D01HP-D
G110D04HP
Moteur Essence
Moteur Diesel

ENTRETIEN PAR VOS SOINS

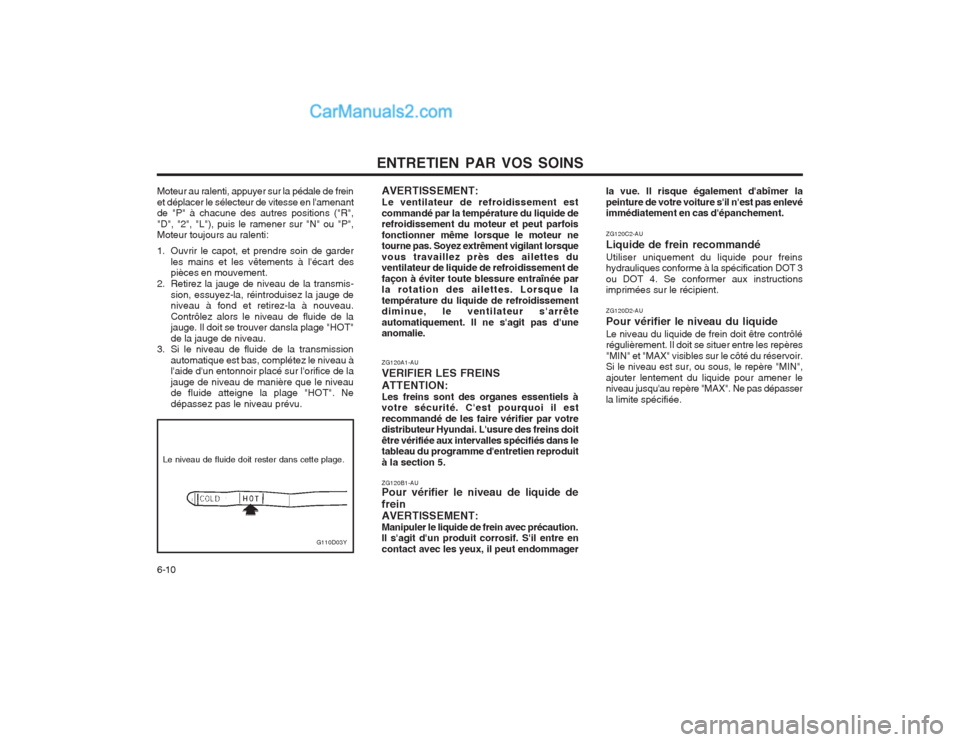

6-10 ZG120A1-AU VERIFIER LES FREINSATTENTION: Les freins sont des organes essentiels à votre sécurité. C'est pourquoi il est recommandé de les faire vérifier par votre distributeur Hyundai. L'usure des freins doit être vérifiée aux intervalles spécifiés dans le tableau du programme d'entretien reproduit à la section 5. ZG120B1-AU Pour vérifier le niveau de liquide de frein AVERTISSEMENT: Manipuler le liquide de frein avec précaution. Il s'agit d'un produit corrosif. S'il entre en contact avec les yeux, il peut endommager
Le niveau de fluide doit rester dans cette plage.
G110D03Y
Moteur au ralenti, appuyer sur la pédale de frein et déplacer le sélecteur de vitesse en l'amenant de "P" à chacune des autres positions ("R", "D", "2", "L"), puis le ramener sur "N" ou "P", Moteur toujours au ralenti:
1. Ouvrir le capot, et prendre soin de garder
les mains et les vêtements à l'écart des pièces en mouvement.
2. Retirez la jauge de niveau de la transmis-
sion, essuyez-la, réintroduisez la jauge deniveau à fond et retirez-la à nouveau. Contrôlez alors le niveau de fluide de la jauge. Il doit se trouver dansla plage "HOT" de la jauge de niveau.
3. Si le niveau de fluide de la transmission
automatique est bas, complétez le niveau à l'aide d'un entonnoir placé sur l'orifice de la jauge de niveau de manière que le niveau de fluide atteigne la plage "HOT". Ne dépassez pas le niveau prévu. AVERTISSEMENT:Le ventilateur de refroidissement estcommandé par la température du liquide de refroidissement du moteur et peut parfois fonctionner même lorsque le moteur ne tourne pas. Soyez extrêment vigilant lorsque vous travaillez près des ailettes du ventilateur de liquide de refroidissement de façon à éviter toute blessure entraînée par la rotation des ailettes. Lorsque la température du liquide de refroidissement diminue, le ventilateur s'arrête automatiquement. Il ne s'agit pas d'une anomalie.
la vue. Il risque également d'abîmer la peinture de votre voiture s'il n'est pas enlevé immédiatement en cas d'épanchement. ZG120C2-AU Liquide de frein recommandéUtiliser uniquement du liquide pour freins hydrauliques conforme à la spécification DOT 3 ou DOT 4. Se conformer aux instructions imprimées sur le récipient. ZG120D2-AU Pour vérifier le niveau du liquideLe niveau du liquide de frein doit être contrôlé régulièrement. Il doit se situer entre les repères "MIN" et "MAX" visibles sur le côté du réservoir. Si le niveau est sur, ou sous, le repère "MIN", ajouter lentement du liquide pour amener le niveau jusqu'au repère "MAX". Ne pas dépasser la limite spécifiée.
