Hyundai Terracan 2004 Manuel du propriétaire (in French)

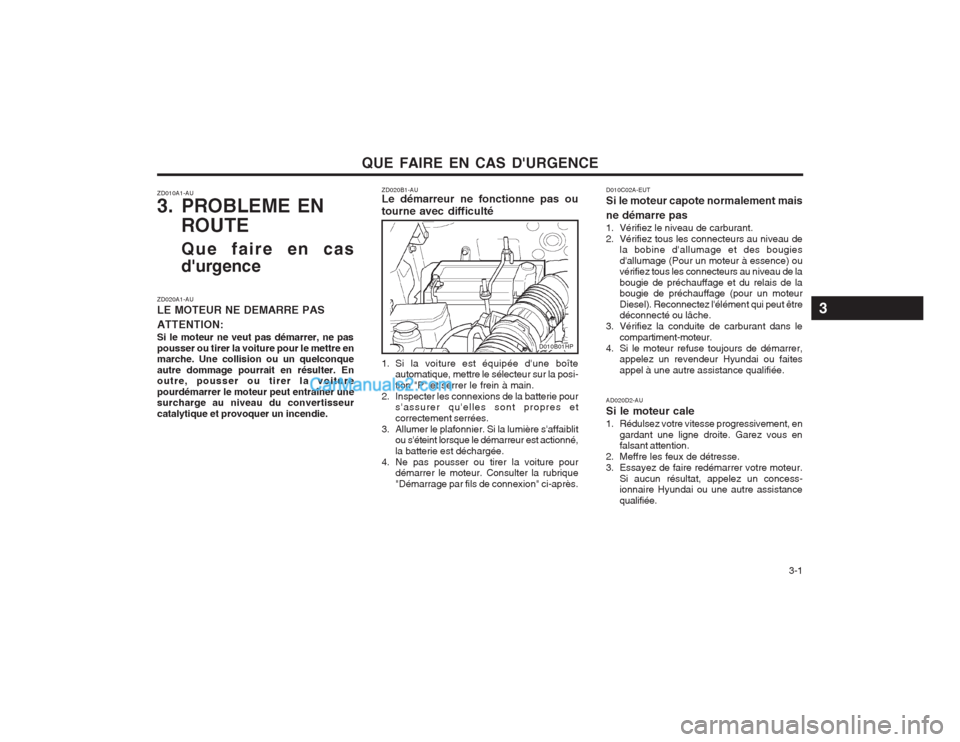

QUE FAIRE EN CAS D'URGENCE 3-1
ZD010A1-AU
3. PROBLEME EN
ROUTE Que faire en cas
d'urgence ZD020B1-AU Le démarreur ne fonctionne pas ou tourne avec difficulté
ZD020A1-AULE MOTEUR NE DEMARRE PAS ATTENTION: Si le moteur ne veut pas démarrer, ne pas pousser ou tirer la voiture pour le mettre en marche. Une collision ou un quelconque autre dommage pourrait en résulter. En outre, pousser ou tirer la voiture pourdémarrer le moteur peut entraîner une surcharge au niveau du convertisseur catalytique et provoquer un incendie. AD020D2-AU Si le moteur cale
1. Rédulsez votre vitesse progressivement, en
gardant une ligne droite. Garez vous en falsant attention.
2. Meffre les feux de détresse.
3. Essayez de faire redémarrer votre moteur. Si aucun résultat, appelez un concess- ionnaire Hyundai ou une autre assistance qualifiée.
1. Si la voiture est équipée d'une boîte
automatique, mettre le sélecteur sur la posi-tion "P" et serrer le frein à main.
2. Inspecter les connexions de la batterie pour s'assurer qu'elles sont propres etcorrectement serrées.
3. Allumer le plafonnier. Si la lumière s'affaiblit ou s'éteint lorsque le démarreur est actionné,la batterie est déchargée.
4. Ne pas pousser ou tirer la voiture pour démarrer le moteur. Consulter la rubrique"Démarrage par fils de connexion" ci-après.
D010B01HP D010C02A-EUT Si le moteur capote normalement mais ne démarre pas
1. Vérifiez le niveau de carburant.
2. Vérifiez tous les connecteurs au niveau de
la bobine d'allumage et des bougiesd'allumage (Pour un moteur à essence) ou vérifiez tous les connecteurs au niveau de la bougie de préchauffage et du relais de la bougie de préchauffage (pour un moteur Diesel). Reconnectez l'élément qui peut être déconnecté ou lâche.
3. Vérifiez la conduite de carburant dans le compartiment-moteur.
4. Si le moteur refuse toujours de démarrer, appelez un revendeur Hyundai ou faites appel à une autre assistance qualifiée.
3

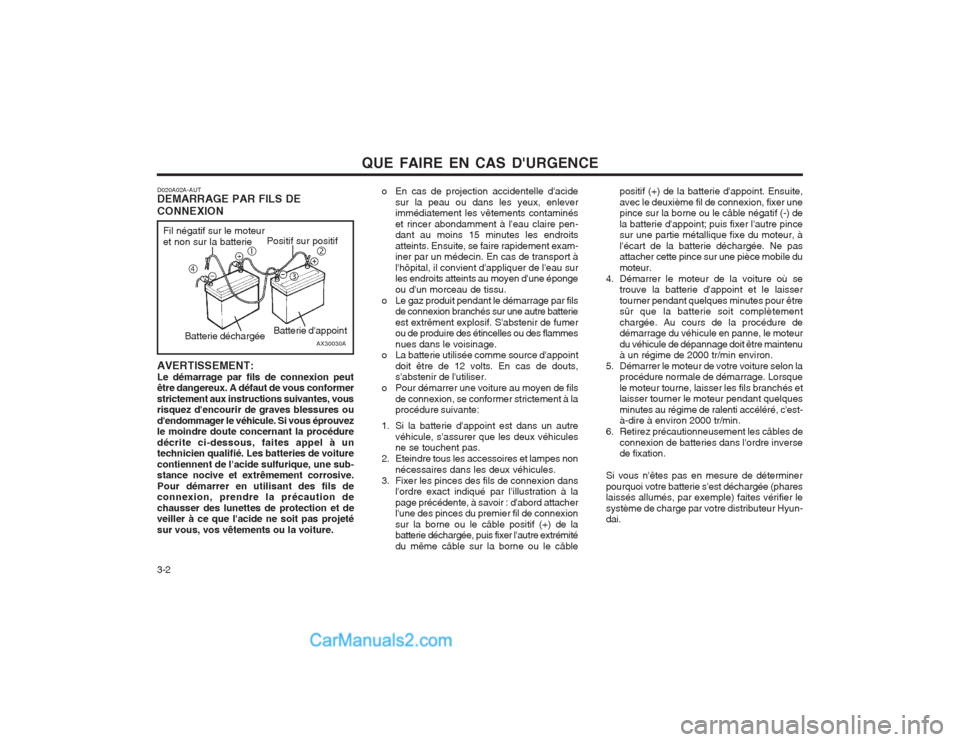

QUE FAIRE EN CAS D'URGENCE
3-2 o En cas de projection accidentelle d'acide
sur la peau ou dans les yeux, enlever immédiatement les vêtements contaminés et rincer abondamment à l'eau claire pen- dant au moins 15 minutes les endroits atteints. Ensuite, se faire rapidement exam- iner par un médecin. En cas de transport à l'hôpital, il convient d'appliquer de l'eau sur les endroits atteints au moyen d'une éponge ou d'un morceau de tissu.
o Le gaz produit pendant le démarrage par fils de connexion branchés sur une autre batterieest extrêment explosif. S'abstenir de fumer ou de produire des étincelles ou des flammes nues dans le voisinage.
o La batterie utilisée comme source d'appoint
doit être de 12 volts. En cas de douts, s'abstenir de l'utiliser.
o Pour démarrer une voiture au moyen de fils de connexion, se conformer strictement à laprocédure suivante:
1. Si la batterie d'appoint est dans un autre véhicule, s'assurer que les deux véhiculesne se touchent pas.
2. Eteindre tous les accessoires et lampes non nécessaires dans les deux véhicules.
3. Fixer les pinces des fils de connexion dans l'ordre exact indiqué par l'illustration à la page précédente, à savoir : d'abord attacher l'une des pinces du premier fil de connexion sur la borne ou le câble positif (+) de la batterie déchargée, puis fixer l'autre extrémité du même câble sur la borne ou le câble positif (+) de la batterie d'appoint. Ensuite,avec le deuxième fil de connexion, fixer une pince sur la borne ou le câble négatif (-) de la batterie d'appoint; puis fixer l'autre pince sur une partie métallique fixe du moteur, à l'écart de la batterie déchargée. Ne pas attacher cette pince sur une pièce mobile du moteur.
4. Démarrer le moteur de la voiture où se trouve la batterie d'appoint et le laissertourner pendant quelques minutes pour être sûr que la batterie soit complètement chargée. Au cours de la procédure de démarrage du véhicule en panne, le moteur du véhicule de dépannage doit être maintenu à un régime de 2000 tr/min environ.
5. Démarrer le moteur de votre voiture selon la procédure normale de démarrage. Lorsque le moteur tourne, laisser les fils branchés et laisser tourner le moteur pendant quelques minutes au régime de ralenti accéléré, c'est- à-dire à environ 2000 tr/min.
6. Retirez précautionneusement les câbles de connexion de batteries dans l'ordre inversede fixation.
Si vous n'êtes pas en mesure de déterminer pourquoi votre batterie s'est déchargée (phares laissés allumés, par exemple) faites vérifier le système de charge par votre distributeur Hyun- dai.
D020A02A-AUT DEMARRAGE PAR FILS DE CONNEXION
Fil négatif sur le moteur et non sur la batterie Positif sur positif
Batterie déchargée Batterie d'appoint
AX30030A
e
f cd
AVERTISSEMENT: Le démarrage par fils de connexion peut être dangereux. A défaut de vous conformer strictement aux instructions suivantes, vous risquez d'encourir de graves blessures ou d'endommager le véhicule. Si vous éprouvez le moindre doute concernant la procédure décrite ci-dessous, faites appel à un technicien qualifié. Les batteries de voiture contiennent de l'acide sulfurique, une sub- stance nocive et extrêmement corrosive. Pour démarrer en utilisant des fils de connexion, prendre la précaution de chausser des lunettes de protection et de veiller à ce que l'acide ne soit pas projeté sur vous, vos vêtements ou la voiture.

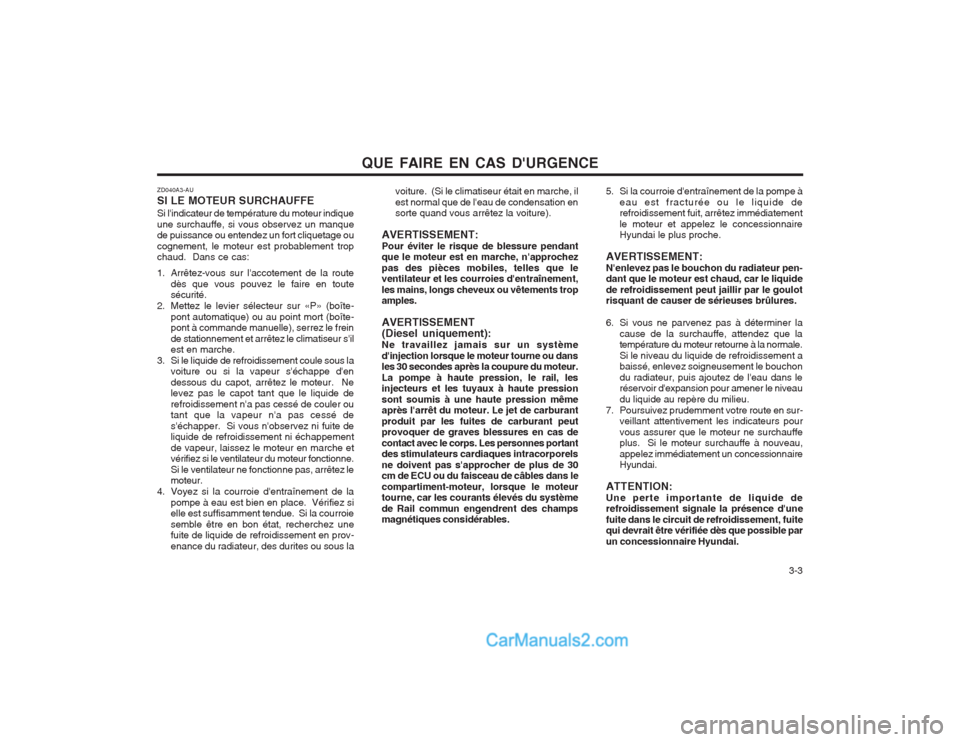

QUE FAIRE EN CAS D'URGENCE 3-3
ZD040A3-AU SI LE MOTEUR SURCHAUFFESi l'indicateur de température du moteur indique une surchauffe, si vous observez un manque de puissance ou entendez un fort cliquetage ou cognement, le moteur est probablement trop chaud. Dans ce cas:
1. Arrêtez-vous sur l'accotement de la route
dès que vous pouvez le faire en toute sécurité.
2. Mettez le levier sélecteur sur «P» (boîte- pont automatique) ou au point mort (boîte-pont à commande manuelle), serrez le frein de stationnement et arrêtez le climatiseur s'il est en marche.
3. Si le liquide de refroidissement coule sous la voiture ou si la vapeur s'échappe d'en dessous du capot, arrêtez le moteur. Ne levez pas le capot tant que le liquide de refroidissement n'a pas cessé de couler ou tant que la vapeur n'a pas cessé de s'échapper. Si vous n'observez ni fuite de liquide de refroidissement ni échappement de vapeur, laissez le moteur en marche et vérifiez si le ventilateur du moteur fonctionne. Si le ventilateur ne fonctionne pas, arrêtez le moteur.
4. Voyez si la courroie d'entraînement de la pompe à eau est bien en place. Vérifiez sielle est suffisamment tendue. Si la courroie semble être en bon état, recherchez une fuite de liquide de refroidissement en prov- enance du radiateur, des durites ou sous la voiture. (Si le climatiseur était en marche, ilest normal que de l'eau de condensation en sorte quand vous arrêtez la voiture).
AVERTISSEMENT: Pour éviter le risque de blessure pendant que le moteur est en marche, n'approchez pas des pièces mobiles, telles que le ventilateur et les courroies d'entraînement, les mains, longs cheveux ou vêtements trop amples. AVERTISSEMENT (Diesel uniquement): Ne travaillez jamais sur un systèmed'injection lorsque le moteur tourne ou dans les 30 secondes après la coupure du moteur. La pompe à haute pression, le rail, les injecteurs et les tuyaux à haute pression sont soumis à une haute pression même après l'arrêt du moteur. Le jet de carburant produit par les fuites de carburant peut provoquer de graves blessures en cas de contact avec le corps. Les personnes portant des stimulateurs cardiaques intracorporels ne doivent pas s'approcher de plus de 30 cm de ECU ou du faisceau de câbles dans le compartiment-moteur, lorsque le moteur tourne, car les courants élevés du système de Rail commun engendrent des champs magnétiques considérables. 5. Si la courroie d'entraînement de la pompe à
eau est fracturée ou le liquide derefroidissement fuit, arrêtez immédiatement le moteur et appelez le concessionnaire Hyundai le plus proche.
AVERTISSEMENT: N'enlevez pas le bouchon du radiateur pen- dant que le moteur est chaud, car le liquide de refroidissement peut jaillir par le goulot risquant de causer de sérieuses brûlures.
6. Si vous ne parvenez pas à déterminer la cause de la surchauffe, attendez que la température du moteur retourne à la normale. Si le niveau du liquide de refroidissement a baissé, enlevez soigneusement le bouchon du radiateur, puis ajoutez de l'eau dans le réservoir d'expansion pour amener le niveau du liquide au repère du milieu.
7. Poursuivez prudemment votre route en sur- veillant attentivement les indicateurs pourvous assurer que le moteur ne surchauffe plus. Si le moteur surchauffe à nouveau, appelez immédiatement un concessionnaire Hyundai.
ATTENTION: Une perte importante de liquide de refroidissement signale la présence d'une fuite dans le circuit de refroidissement, fuite qui devrait être vérifiée dès que possible par un concessionnaire Hyundai.

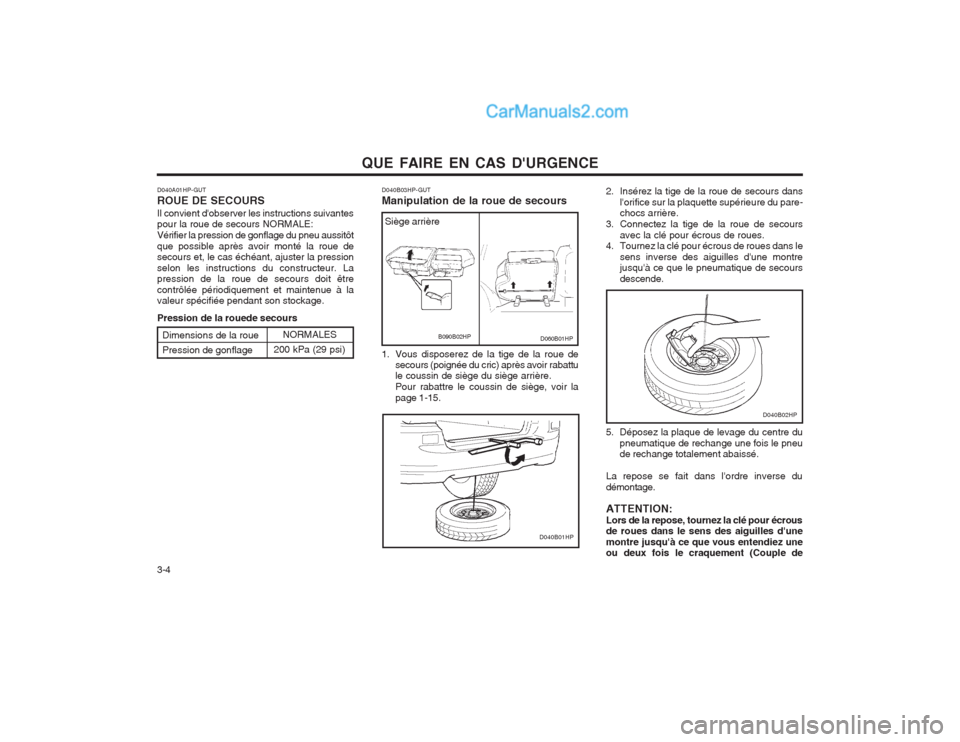

QUE FAIRE EN CAS D'URGENCE
3-4
D040B01HP
D040B02HP
D040B03HP-GUT Manipulation de la roue de secours
2. Insérez la tige de la roue de secours dans
l'orifice sur la plaquette supérieure du pare- chocs arrière.
3. Connectez la tige de la roue de secours
avec la clé pour écrous de roues.
4. Tournez la clé pour écrous de roues dans le
sens inverse des aiguilles d'une montrejusqu'à ce que le pneumatique de secours descende.
5. Déposez la plaque de levage du centre du pneumatique de rechange une fois le pneu de rechange totalement abaissé.
La repose se fait dans l'ordre inverse du démontage. ATTENTION: Lors de la repose, tournez la clé pour écrous de roues dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez une ou deux fois le craquement (Couple de
1. Vous disposerez de la tige de la roue de secours (poignée du cric) après avoir rabattu le coussin de siège du siège arrière. Pour rabattre le coussin de siège, voir lapage 1-15. D060B01HP
B090B02HP
Siège arrière
D040A01HP-GUT ROUE DE SECOURSIl convient d'observer les instructions suivantes pour la roue de secours NORMALE: Vérifier la pression de gonflage du pneu aussitôtque possible après avoir monté la roue de secours et, le cas échéant, ajuster la pression selon les instructions du constructeur. La pression de la roue de secours doit être contrôlée périodiquement et maintenue à la valeur spécifiée pendant son stockage. Pression de la rouede secours
Dimensions de la roue Pression de gonflageNORMALES
200 kPa (29 psi)

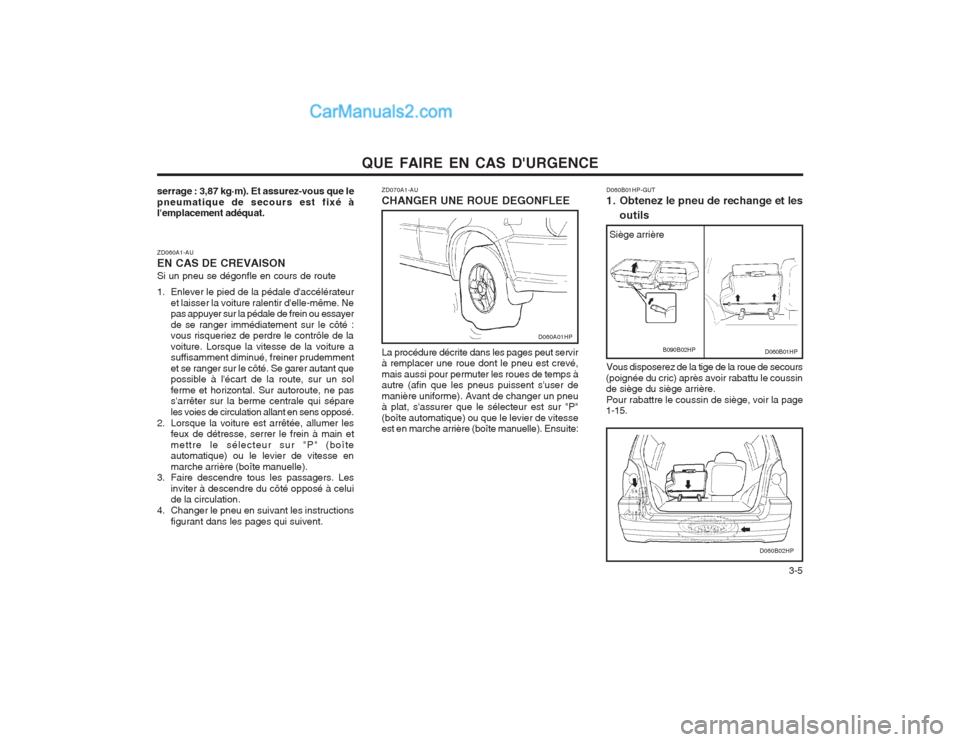

QUE FAIRE EN CAS D'URGENCE 3-5
ZD060A1-AU EN CAS DE CREVAISONSi un pneu se dégonfle en cours de route
1. Enlever le pied de la pédale d'accélérateur
et laisser la voiture ralentir d'elle-même. Ne pas appuyer sur la pédale de frein ou essayer de se ranger immédiatement sur le côté : vous risqueriez de perdre le contrôle de la voiture. Lorsque la vitesse de la voiture a suffisamment diminué, freiner prudemment et se ranger sur le côté. Se garer autant que possible à l'écart de la route, sur un sol ferme et horizontal. Sur autoroute, ne pas s'arrêter sur la berme centrale qui sépare les voies de circulation allant en sens opposé.
2. Lorsque la voiture est arrêtée, allumer les feux de détresse, serrer le frein à main etmettre le sélecteur sur "P" (boîte automatique) ou le levier de vitesse en marche arrière (boîte manuelle).
3. Faire descendre tous les passagers. Les
inviter à descendre du côté opposé à celui de la circulation.
4. Changer le pneu en suivant les instructions figurant dans les pages qui suivent. ZD070A1-AU CHANGER UNE ROUE DEGONFLEE La procédure décrite dans les pages peut servir à remplacer une roue dont le pneu est crevé, mais aussi pour permuter les roues de temps à autre (afin que les pneus puissent s'user de manière uniforme). Avant de changer un pneu à plat, s'assurer que le sélecteur est sur "P" (boîte automatique) ou que le levier de vitesse est en marche arrière (boîte manuelle). Ensuite:
D060B01HP-GUT
1. Obtenez le pneu de rechange et les
outils
Vous disposerez de la tige de la roue de secours
(poignée du cric) après avoir rabattu le coussin de siège du siège arrière. Pour rabattre le coussin de siège, voir la page
1-15.
D060A01HP
D060B01HP
D060B02HP
B090B02HP
Siège arrière
serrage : 3,87 kg·m). Et assurez-vous que le pneumatique de secours est fixé à l'emplacement adéquat.

QUE FAIRE EN CAS D'URGENCE

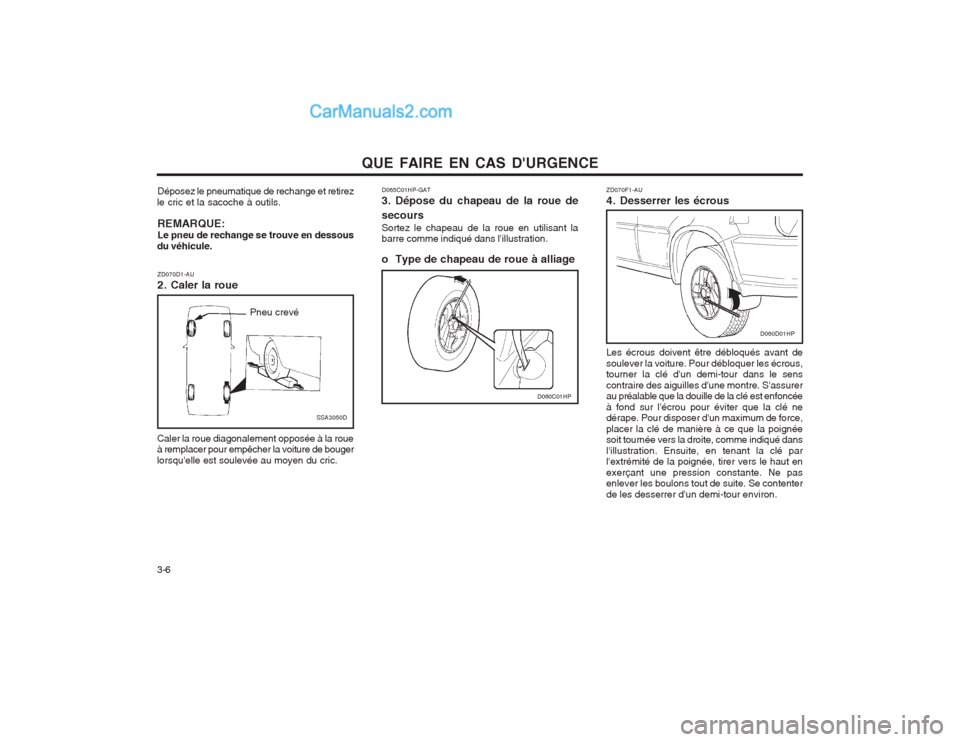

3-6 ZD070F1-AU
4. Desserrer les écrous Les écrous doivent être débloqués avant de soulever la voiture. Pour débloquer les écrous, tourner la clé d'un demi-tour dans le sens contraire des aiguilles d'une montre. S'assurer au préalable que la douille de la clé est enfoncée à fond sur l'écrou pour éviter que la clé ne dérape. Pour disposer d'un maximum de force, placer la clé de manière à ce que la poignée soit tournée vers la droite, comme indiqué dans l'illustration. Ensuite, en tenant la clé par l'extrémité de la poignée, tirer vers le haut en exerçant une pression constante. Ne pas enlever les boulons tout de suite. Se contenter de les desserrer d'un demi-tour environ.
D060D01HP
D060C01HP
D065C01HP-GAT 3. Dépose du chapeau de la roue de secours Sortez le chapeau de la roue en utilisant la barre comme indiqué dans l'illustration.
o Type de chapeau de roue à alliage
ZD070D1-AU
2. Caler la roue
SSA3050D
Pneu crevé
Déposez le pneumatique de rechange et retirez
le cric et la sacoche à outils.
REMARQUE: Le pneu de rechange se trouve en dessous
du véhicule. Caler la roue diagonalement opposée à la roue à remplacer pour empêcher la voiture de bouger lorsqu'elle est soulevée au moyen du cric.

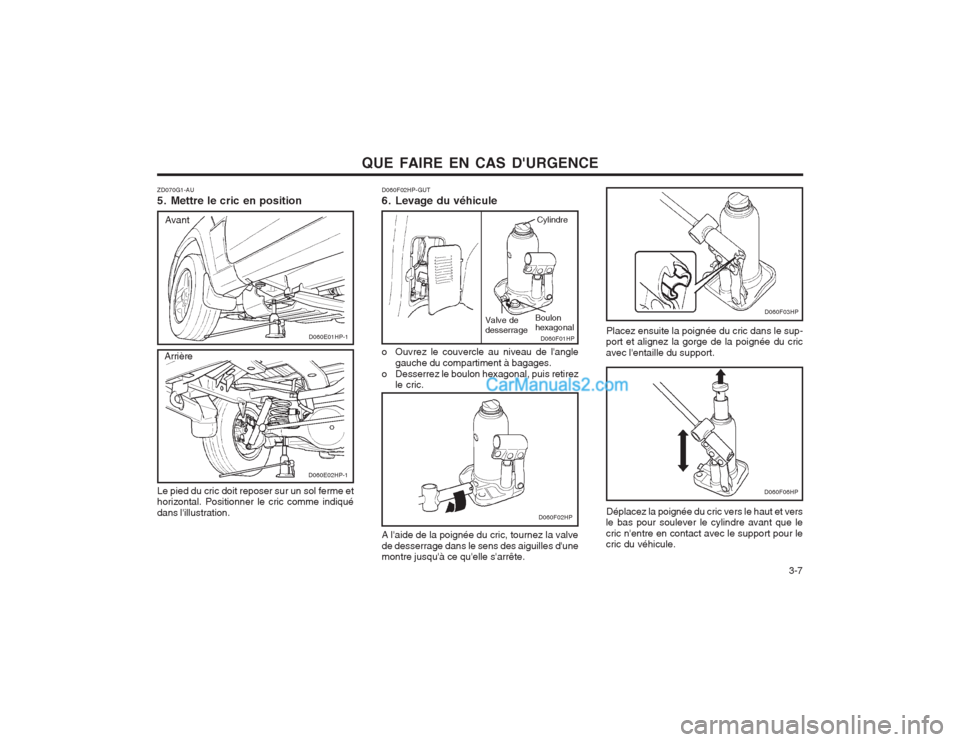

QUE FAIRE EN CAS D'URGENCE 3-7
D060F02HP-GUT
6. Levage du véhicule
o Ouvrez le couvercle au niveau de l'anglegauche du compartiment à bagages.
o Desserrez le boulon hexagonal, puis retirez le cric.
ZD070G1-AU
5. Mettre le cric en position Le pied du cric doit reposer sur un sol ferme et horizontal. Positionner le cric comme indiqué dans l'illustration.
D060E01HP-1D060F01HP
Cylindre
Boulon hexagonalValve de desserrage
D060F02HP
A l'aide de la poignée du cric, tournez la valve de desserrage dans le sens des aiguilles d'une montre jusqu'à ce qu'elle s'arrête.
D060F03HP
D060F06HP
Placez ensuite la poignée du cric dans le sup-
port et alignez la gorge de la poignée du cric avec l'entaille du support.
D060E02HP-1
Avant
Arrière
Déplacez la poignée du cric vers le haut et vers
le bas pour soulever le cylindre avant que le cric n'entre en contact avec le support pour le cric du véhicule.

QUE FAIRE EN CAS D'URGENCE

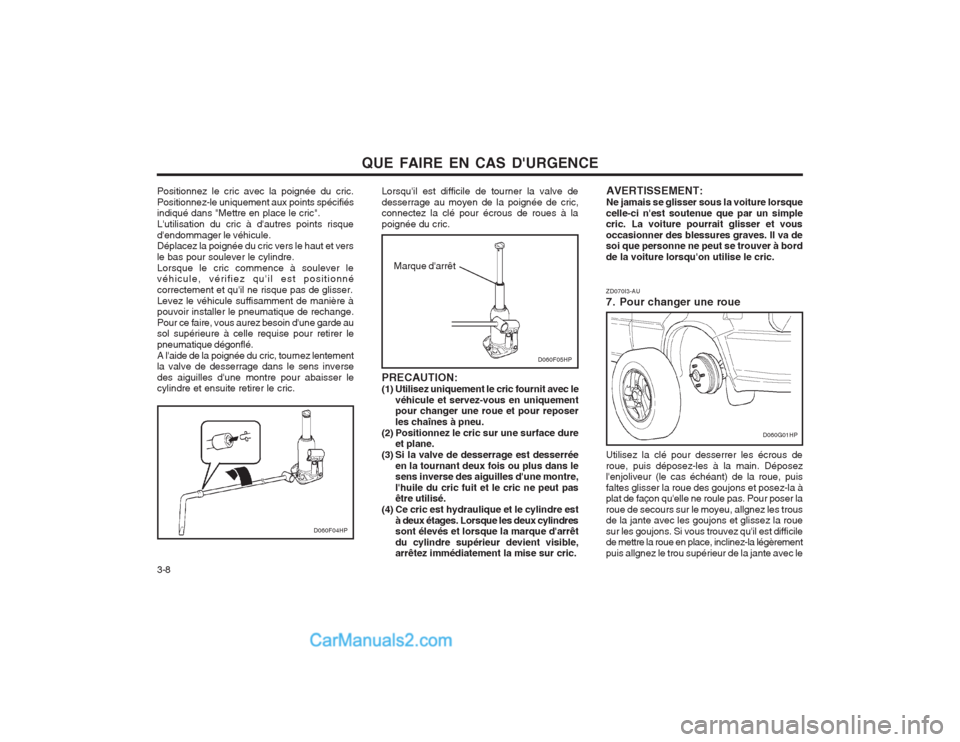

3-8 ZD070I3-AU
7. Pour changer une roue Utilisez la clé pour desserrer les écrous de roue, puis déposez-les à la main. Déposez l'enjoliveur (le cas échéant) de la roue, puis faltes glisser la roue des goujons et posez-la à plat de façon qu'elle ne roule pas. Pour poser la roue de secours sur le moyeu, allgnez les trous de la jante avec les goujons et glissez la roue sur les goujons. Si vous trouvez qu'il est difficile de mettre la roue en place, inclinez-la légèrement puis allgnez le trou supérieur de la jante avec le
D060G01HP
PRECAUTION:
(1) Utilisez uniquement le cric fournit avec le
véhicule et servez-vous en uniquement pour changer une roue et pour reposer les chaînes à pneu.
(2) Positionnez le cric sur une surface dure et plane.
(3) Si la valve de desserrage est desserrée en la tournant deux fois ou plus dans le sens inverse des aiguilles d'une montre, l'huile du cric fuit et le cric ne peut pas être utilisé.
(4) Ce cric est hydraulique et le cylindre est à deux étages. Lorsque les deux cylindressont élevés et lorsque la marque d'arrêt du cylindre supérieur devient visible, arrêtez immédiatement la mise sur cric.
D060F05HP
Marque d'arrêt AVERTISSEMENT: Ne jamais se glisser sous la voiture lorsque
celle-ci n'est soutenue que par un simple cric. La voiture pourrait glisser et vous occasionner des blessures graves. Il va de soi que personne ne peut se trouver à bord de la voiture lorsqu'on utilise le cric.
Lorsqu'il est difficile de tourner la valve dedesserrage au moyen de la poignée de cric, connectez la clé pour écrous de roues à la poignée du cric.
Positionnez le cric avec la poignée du cric. Positionnez-le uniquement aux points spécifiés indiqué dans "Mettre en place le cric". L'utilisation du cric à d'autres points risqued'endommager le véhicule. Déplacez la poignée du cric vers le haut et vers le bas pour soulever le cylindre.Lorsque le cric commence à soulever le véhicule, vérifiez qu'il est positionné correctement et qu'il ne risque pas de glisser.Levez le véhicule suffisamment de manière à pouvoir installer le pneumatique de rechange. Pour ce faire, vous aurez besoin d'une garde au sol supérieure à celle requise pour retirer le pneumatique dégonflé.A l'aide de la poignée du cric, tournez lentement la valve de desserrage dans le sens inverse des aiguilles d'une montre pour abaisser le cylindre et ensuite retirer le cric.
D060F04HP

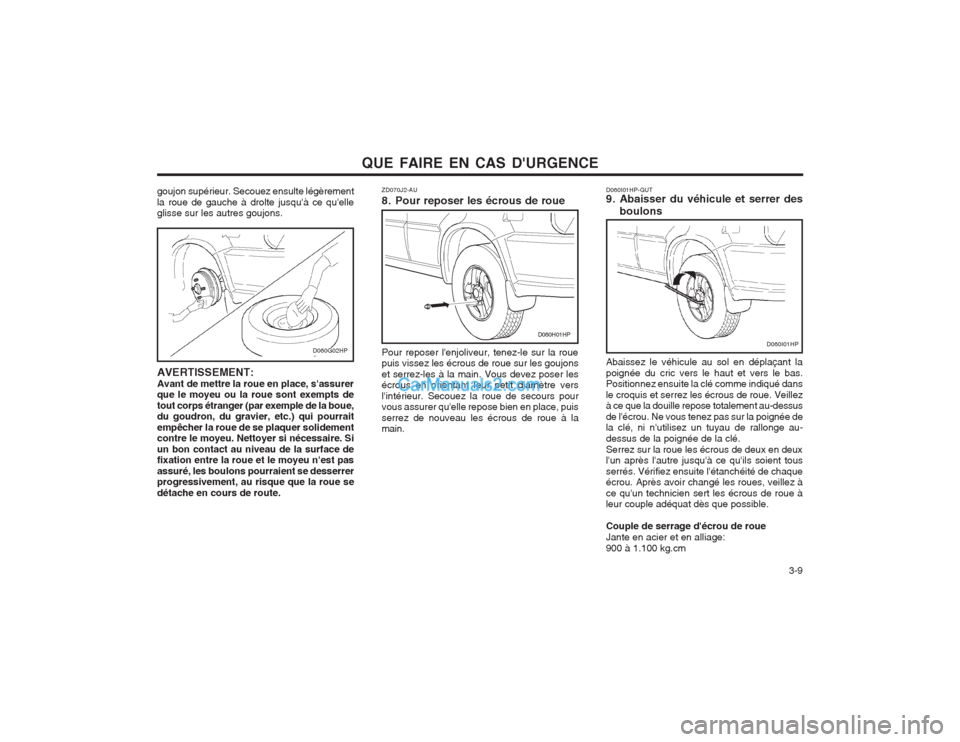

QUE FAIRE EN CAS D'URGENCE 3-9
ZD070J2-AU
8. Pour reposer les écrous de roue Pour reposer l'enjoliveur, tenez-le sur la roue puis vissez les écrous de roue sur les goujons et serrez-les à la main. Vous devez poser les écrous en orientant leur petit diamètre vers l'intérieur. Secouez la roue de secours pour vous assurer qu'elle repose bien en place, puis serrez de nouveau les écrous de roue à la main.
D060I01HP-GUT
9. Abaisser du véhicule et serrer des
boulons
Abaissez le véhicule au sol en déplaçant la poignée du cric vers le haut et vers le bas. Positionnez ensuite la clé comme indiqué dans le croquis et serrez les écrous de roue. Veillez à ce que la douille repose totalement au-dessus de l'écrou. Ne vous tenez pas sur la poignée de la clé, ni n'utilisez un tuyau de rallonge au- dessus de la poignée de la clé.Serrez sur la roue les écrous de deux en deux l'un après l'autre jusqu'à ce qu'ils soient tous serrés. Vérifiez ensuite l'étanchéité de chaque écrou. Après avoir changé les roues, veillez à ce qu'un technicien sert les écrous de roue à leur couple adéquat dès que possible. Couple de serrage d'écrou de roue Jante en acier et en alliage:900 à 1.100 kg.cm
D060G02HP
D060H01HPD060I01HP
goujon supérieur. Secouez ensulte légèrement la roue de gauche à drolte jusqu'à ce qu'elle glisse sur les autres goujons. AVERTISSEMENT: Avant de mettre la roue en place, s'assurer que le moyeu ou la roue sont exempts de tout corps étranger (par exemple de la boue, du goudron, du gravier, etc.) qui pourrait empêcher la roue de se plaquer solidement contre le moyeu. Nettoyer si nécessaire. Si un bon contact au niveau de la surface de fixation entre la roue et le moyeu n'est pas assuré, les boulons pourraient se desserrer progressivement, au risque que la roue se détache en cours de route.

QUE FAIRE EN CAS D'URGENCE

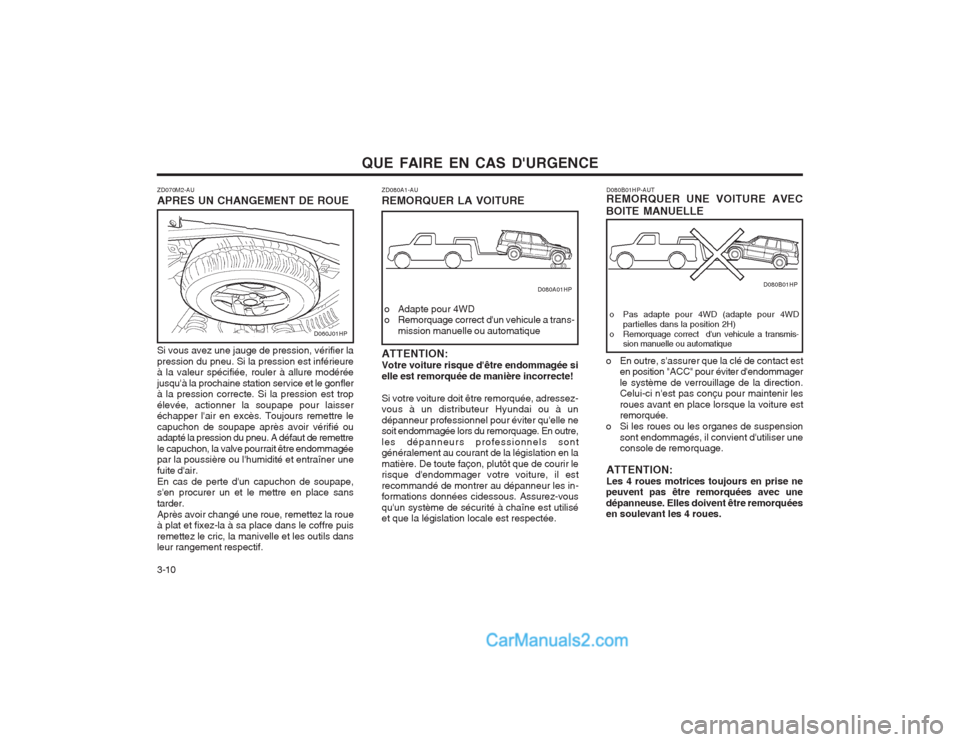

3-10 D080B01HP-AUT REMORQUER UNE VOITURE AVEC
BOITE MANUELLE
o Pas adapte pour 4WD (adapte pour 4WD partielles dans la position 2H)
o Remorquage correct d'un vehicule a transmis- sion manuelle ou automatique
o En outre, s'assurer que la clé de contact est
en position "ACC" pour éviter d'endommager le système de verrouillage de la direction. Celui-ci n'est pas conçu pour maintenir les roues avant en place lorsque la voiture est remorquée.
o Si les roues ou les organes de suspension
sont endommagés, il convient d'utiliser uneconsole de remorquage.
ATTENTION: Les 4 roues motrices toujours en prise ne
peuvent pas être remorquées avec unedépanneuse. Elles doivent être remorquées en soulevant les 4 roues. D080B01HP
ZD080A1-AU REMORQUER LA VOITURE
o Adapte pour 4WD
o Remorquage correct d'un vehicule a trans- mission manuelle ou automatique
ATTENTION: Votre voiture risque d'être endommagée sielle est remorquée de manière incorrecte! Si votre voiture doit être remorquée, adressez- vous à un distributeur Hyundai ou à un dépanneur professionnel pour éviter qu'elle ne soit endommagée lors du remorquage. En outre, les dépanneurs professionnels sont généralement au courant de la législation en la matière. De toute façon, plutôt que de courir le risque d'endommager votre voiture, il est recommandé de montrer au dépanneur les in- formations données cidessous. Assurez-vous qu'un système de sécurité à chaîne est utilisé et que la législation locale est respectée.
D080A01HP
ZD070M2-AU APRES UN CHANGEMENT DE ROUE Si vous avez une jauge de pression, vérifier la pression du pneu. Si la pression est inférieure à la valeur spécifiée, rouler à allure modérée jusqu'à la prochaine station service et le gonfler à la pression correcte. Si la pression est trop élevée, actionner la soupape pour laisser échapper l'air en excès. Toujours remettre le capuchon de soupape après avoir vérifié ou adapté la pression du pneu. A défaut de remettre le capuchon, la valve pourrait être endommagée par la poussière ou l'humidité et entraîner une fuite d'air.En cas de perte d'un capuchon de soupape, s'en procurer un et le mettre en place sans tarder.Après avoir changé une roue, remettez la roue à plat et fixez-la à sa place dans le coffre puis remettez le cric, la manivelle et les outils dans leur rangement respectif.
D060J01HP
