Hyundai Terracan 2004 Manuel du propriétaire (in French)

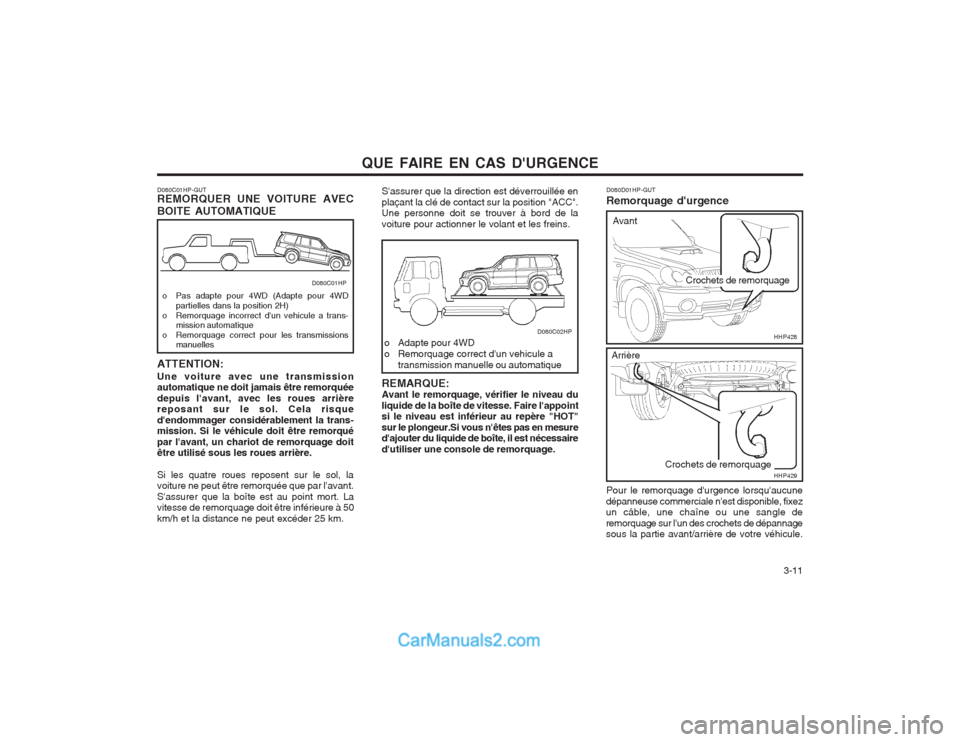

QUE FAIRE EN CAS D'URGENCE 3-11
REMARQUE: Avant le remorquage, vérifier le niveau du liquide de la boîte de vitesse. Faire l'appoint si le niveau est inférieur au repère "HOT" sur le plongeur.Si vous n'êtes pas en mesure d'ajouter du liquide de boîte, il est nécessaire d'utiliser une console de remorquage.
o Adapte pour 4WD
o Remorquage correct d'un vehicule a
transmission manuelle ou automatique D080D01HP-GUT Remorquage d'urgence Pour le remorquage d'urgence lorsqu'aucune
dépanneuse commerciale n'est disponible, fixez un câble, une chaîne ou une sangle de remorquage sur l'un des crochets de dépannage sous la partie avant/arrière de votre véhicule.
D080C01HP-GUT REMORQUER UNE VOITURE AVEC BOITE AUTOMATIQUE
o Pas adapte pour 4WD (Adapte pour 4WD partielles dans la position 2H)
o Remorquage incorrect d'un vehicule a trans- mission automatique
o Remorquage correct pour les transmissions manuelles
ATTENTION:Une voiture avec une transmission automatique ne doit jamais être remorquée depuis l'avant, avec les roues arrière reposant sur le sol. Cela risque d'endommager considérablement la trans- mission. Si le véhicule doit être remorqué par l'avant, un chariot de remorquage doit être utilisé sous les roues arrière. Si les quatre roues reposent sur le sol, la voiture ne peut être remorquée que par l'avant. S'assurer que la boîte est au point mort. La vitesse de remorquage doit être inférieure à 50 km/h et la distance ne peut excéder 25 km.
D080C01HP
D080C02HP
S'assurer que la direction est déverrouillée en plaçant la clé de contact sur la position "ACC". Une personne doit se trouver à bord de la voiture pour actionner le volant et les freins.HHP428
HHP429
Crochets de remorquage
Arrière Avant
Crochets de remorquage

QUE FAIRE EN CAS D'URGENCE
3-12
D120A01A-GUT SI VOUS PERDEZ VOS CLESDes informations sur à la clé du système d'immobilisation apparaissent page 1-2.
Soyez prudent lorsque vous effectuez cetteprocédure, lorsque le véhicule se trouve sur une surface non pavée afin d'éviter de l'endommager.N'effectuez pas le remorquage si les roues, le train de roulement, les essieux, la direction ou les freins sont endommagés. Avant le remorquage, veillez à ce que l'embrayage et le différentiel soient au point mort et que la clé se trouve dans la position "ACC" (avec le moteur coupé) ou dans la position "ON" (le moteur tourne). Un conducteur doit se tenir dans le véhicule remorqué pour le guider et actionner les freins. REMARQUE: Pour éviter des dommages sérieux sur votre véhicule à 4 roues motrices, limitez le remorquage à 15 km/h et sur une distance ne dépassant jamais 1,5 km.

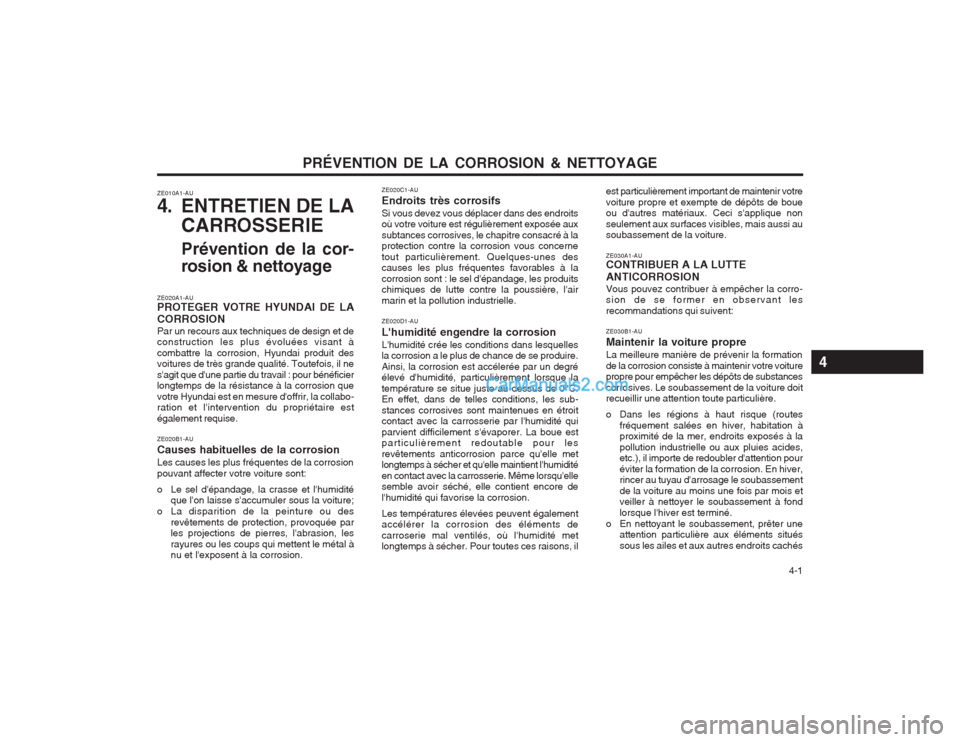

PRÉVENTION DE LA CORROSION & NETTOYAGE 4-1
ZE020C1-AU Endroits très corrosifsSi vous devez vous déplacer dans des endroits où votre voiture est régulièrement exposée aux subtances corrosives, le chapitre consacré à la protection contre la corrosion vous concerne tout particulièrement. Quelques-unes des causes les plus fréquentes favorables à la corrosion sont : le sel d'épandage, les produits chimiques de lutte contre la poussière, l'air marin et la pollution industrielle. ZE020D1-AU L'humidité engendre la corrosion L'humidité crée les conditions dans lesquelles la corrosion a le plus de chance de se produire. Ainsi, la corrosion est accélerée par un degré élevé d'humidité, particulièrement lorsque la température se situe juste au-dessus de 0°C. En effet, dans de telles conditions, les sub- stances corrosives sont maintenues en étroit contact avec la carrosserie par l'humidité qui parvient difficilement s'évaporer. La boue est particulièrement redoutable pour les revêtements anticorrosion parce qu'elle met longtemps à sécher et qu'elle maintient l'humidité en contact avec la carrosserie. Même lorsqu'elle semble avoir séché, elle contient encore de l'humidité qui favorise la corrosion. Les températures élevées peuvent également accélérer la corrosion des éléments de carroserie mal ventilés, où l'humidité met longtemps à sécher. Pour toutes ces raisons, il
est particulièrement important de maintenir votre voiture propre et exempte de dépôts de boue ou d'autres matériaux. Ceci s'applique non seulement aux surfaces visibles, mais aussi au soubassement de la voiture. ZE030A1-AU CONTRIBUER A LA LUTTE ANTICORROSION Vous pouvez contribuer à empêcher la corro- sion de se former en observant les recommandations qui suivent: ZE030B1-AU Maintenir la voiture propreLa meilleure manière de prévenir la formation de la corrosion consiste à maintenir votre voiture propre pour empêcher les dépôts de substances corrosives. Le soubassement de la voiture doit recueillir une attention toute particulière.
o Dans les régions à haut risque (routes
fréquement salées en hiver, habitation à proximité de la mer, endroits exposés à la pollution industrielle ou aux pluies acides, etc.), il importe de redoubler d'attention pour éviter la formation de la corrosion. En hiver, rincer au tuyau d'arrosage le soubassement de la voiture au moins une fois par mois et veiller à nettoyer le soubassement à fond lorsque l'hiver est terminé.
o En nettoyant le soubassement, prêter une attention particulière aux éléments situéssous les ailes et aux autres endroits cachés
ZE010A1-AU
4. ENTRETIEN DE LA
CARROSSERIE
Prévention de la cor-
rosion & nettoyage
ZE020A1-AU
PROTEGER VOTRE HYUNDAI DE LA CORROSION Par un recours aux techniques de design et de construction les plus évoluées visant à combattre la corrosion, Hyundai produit des voitures de très grande qualité. Toutefois, il ne s'agit que d'une partie du travail : pour bénéficier longtemps de la résistance à la corrosion que votre Hyundai est en mesure d'offrir, la collabo- ration et l'intervention du propriétaire est également requise. ZE020B1-AU Causes habituelles de la corrosionLes causes les plus fréquentes de la corrosion pouvant affecter votre voiture sont:
o Le sel d'épandage, la crasse et l'humidité que l'on laisse s'accumuler sous la voiture;
o La disparition de la peinture ou des revêtements de protection, provoquée par les projections de pierres, l'abrasion, les rayures ou les coups qui mettent le métal à nu et l'exposent à la corrosion.
4

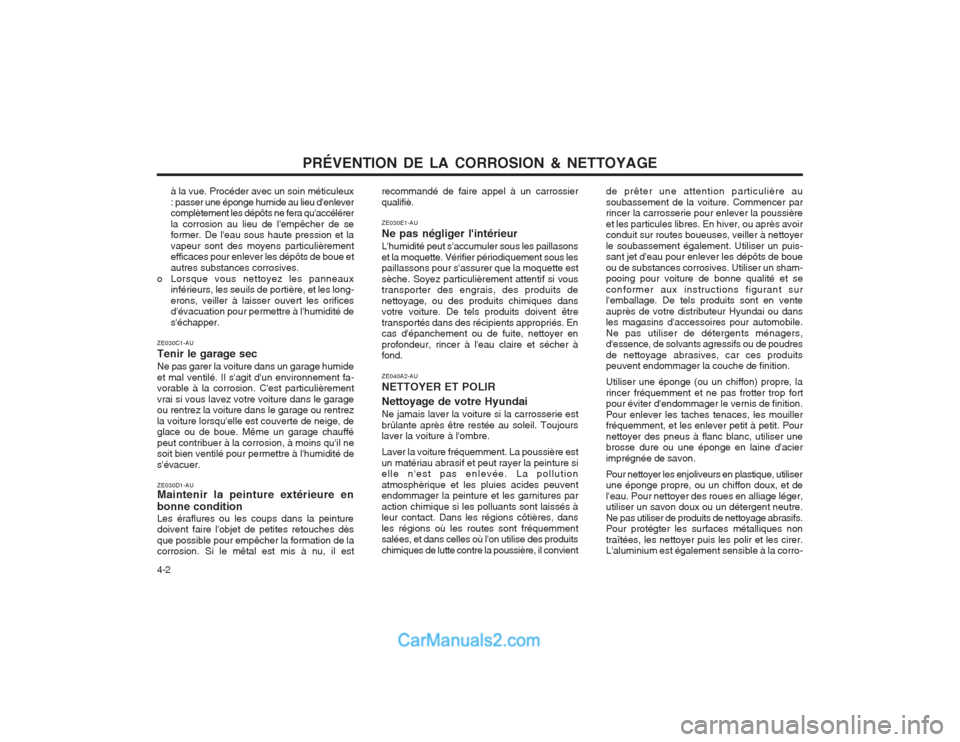

PRÉVENTION DE LA CORROSION & NETTOYAGE
4-2 à la vue. Procéder avec un soin méticuleux : passer une éponge humide au lieu d'enlever complètement les dépôts ne fera qu'accélérer la corrosion au lieu de l'empêcher de se former. De l'eau sous haute pression et la vapeur sont des moyens particulièrement efficaces pour enlever les dépôts de boue et autres substances corrosives.
o Lorsque vous nettoyez les panneaux inférieurs, les seuils de portière, et les long-erons, veiller à laisser ouvert les orifices d'évacuation pour permettre à l'humidité de s'échapper.
ZE030C1-AU Tenir le garage secNe pas garer la voiture dans un garage humide et mal ventilé. Il s'agit d'un environnement fa- vorable à la corrosion. C'est particulièrement vrai si vous lavez votre voiture dans le garage ou rentrez la voiture dans le garage ou rentrez la voiture lorsqu'elle est couverte de neige, de glace ou de boue. Même un garage chauffé peut contribuer à la corrosion, à moins qu'il ne soit bien ventilé pour permettre à l'humidité de s'évacuer. ZE030D1-AU Maintenir la peinture extérieure en bonne condition Les éraflures ou les coups dans la peinture doivent faire l'objet de petites retouches dès que possible pour empêcher la formation de la corrosion. Si le mêtal est mis à nu, il est recommandé de faire appel à un carrossier qualifiè. ZE030E1-AU Ne pas négliger l'intérieurL'humidité peut s'accumuler sous les paillasons et la moquette. Vérifier périodiquement sous les paillassons pour s'assurer que la moquette est sèche. Soyez particulièrement attentif si vous transporter des engrais, des produits de nettoyage, ou des produits chimiques dans votre voiture. De tels produits doivent être transportés dans des récipients appropriés. En cas d'épanchement ou de fuite, nettoyer en profondeur, rincer à l'eau claire et sécher à fond. ZE040A2-AU NETTOYER ET POLIR Nettoyage de votre Hyundai Ne jamais laver la voiture si la carrosserie est brûlante après être restée au soleil. Toujours laver la voiture à l'ombre. Laver la voiture fréquemment. La poussière est un matériau abrasif et peut rayer la peinture si elle n'est pas enlevée. La pollution atmosphèrique et les pluies acides peuvent endommager la peinture et les garnitures par action chimique si les polluants sont laissés à leur contact. Dans les régions côtières, dans les régions où les routes sont fréquemment salées, et dans celles où l'on utilise des produits chimiques de lutte contre la poussière, il convient
de prêter une attention particulière ausoubassement de la voiture. Commencer par rincer la carrosserie pour enlever la poussière et les particules libres. En hiver, ou après avoir conduit sur routes boueuses, veiller à nettoyer le soubassement également. Utiliser un puis- sant jet d'eau pour enlever les dépôts de boue ou de substances corrosives. Utiliser un sham- pooing pour voiture de bonne qualité et se conformer aux instructions figurant sur l'emballage. De tels produits sont en vente auprès de votre distributeur Hyundai ou dans les magasins d'accessoires pour automobile. Ne pas utiliser de détergents ménagers, d'essence, de solvants agressifs ou de poudres de nettoyage abrasives, car ces produits peuvent endommager la couche de finition. Utiliser une éponge (ou un chiffon) propre, la rincer fréquemment et ne pas frotter trop fort pour éviter d'endommager le vernis de finition. Pour enlever les taches tenaces, les mouiller fréquemment, et les enlever petit à petit. Pour nettoyer des pneus à flanc blanc, utiliser une brosse dure ou une éponge en laine d'acier imprégnée de savon. Pour nettoyer les enjoliveurs en plastique, utiliser une éponge propre, ou un chiffon doux, et de l'eau. Pour nettoyer des roues en alliage léger, utiliser un savon doux ou un détergent neutre. Ne pas utiliser de produits de nettoyage abrasifs. Pour protégter les surfaces métalliques non traîtées, les nettoyer puis les polir et les cirer. L'aluminium est également sensible à la corro-

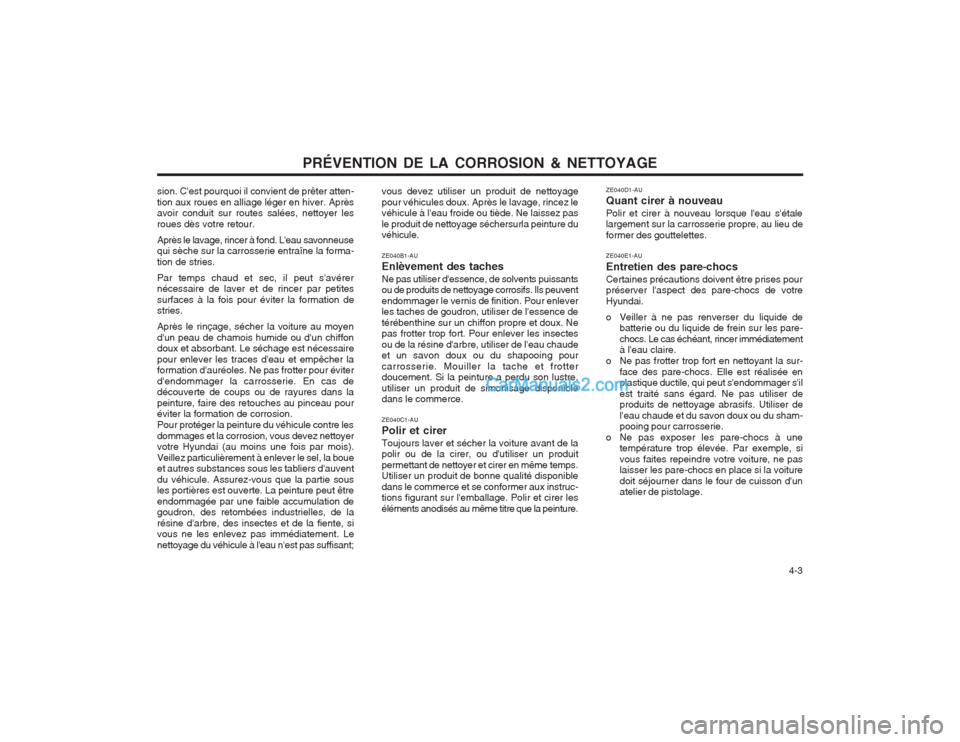

PRÉVENTION DE LA CORROSION & NETTOYAGE 4-3
sion. C'est pourquoi il convient de prêter atten- tion aux roues en alliage léger en hiver. Après avoir conduit sur routes salées, nettoyer les roues dès votre retour. Après le lavage, rincer à fond. L'eau savonneuse qui sèche sur la carrosserie entraîne la forma- tion de stries. Par temps chaud et sec, il peut s'avérer nécessaire de laver et de rincer par petites surfaces à la fois pour éviter la formation de stries. Après le rinçage, sécher la voiture au moyen d'un peau de chamois humide ou d'un chiffon doux et absorbant. Le séchage est nécessaire pour enlever les traces d'eau et empêcher la formation d'auréoles. Ne pas frotter pour éviter d'endommager la carrosserie. En cas de découverte de coups ou de rayures dans la peinture, faire des retouches au pinceau pour éviter la formation de corrosion. Pour protéger la peinture du véhicule contre lesdommages et la corrosion, vous devez nettoyer votre Hyundai (au moins une fois par mois). Veillez particulièrement à enlever le sel, la boue et autres substances sous les tabliers d'auvent du véhicule. Assurez-vous que la partie sous les portières est ouverte. La peinture peut être endommagée par une faible accumulation de goudron, des retombées industrielles, de la résine d'arbre, des insectes et de la fiente, si vous ne les enlevez pas immédiatement. Le nettoyage du véhicule à l'eau n'est pas suffisant;
vous devez utiliser un produit de nettoyagepour véhicules doux. Après le lavage, rincez le véhicule à l'eau froide ou tiède. Ne laissez pas le produit de nettoyage séchersurla peinture du véhicule. ZE040B1-AU Enlèvement des tachesNe pas utiliser d'essence, de solvents puissants ou de produits de nettoyage corrosifs. Ils peuvent endommager le vernis de finition. Pour enlever les taches de goudron, utiliser de l'essence de térébenthine sur un chiffon propre et doux. Ne pas frotter trop fort. Pour enlever les insectes ou de la résine d'arbre, utiliser de l'eau chaude et un savon doux ou du shapooing pour carrosserie. Mouiller la tache et frotter doucement. Si la peinture a perdu son lustre, utiliser un produit de simonisage disponible dans le commerce. ZE040C1-AU Polir et cirerToujours laver et sécher la voiture avant de la polir ou de la cirer, ou d'utiliser un produit permettant de nettoyer et cirer en même temps. Utiliser un produit de bonne qualité disponible dans le commerce et se conformer aux instruc- tions figurant sur l'emballage. Polir et cirer les éléments anodisés au même titre que la peinture.
ZE040D1-AU Quant cirer à nouveauPolir et cirer à nouveau lorsque l'eau s'étale largement sur la carrosserie propre, au lieu de former des gouttelettes. ZE040E1-AU Entretien des pare-chocs Certaines précautions doivent être prises pour préserver l'aspect des pare-chocs de votre Hyundai.
o Veiller à ne pas renverser du liquide de
batterie ou du liquide de frein sur les pare- chocs. Le cas échéant, rincer immédiatement à l'eau claire.
o Ne pas frotter trop fort en nettoyant la sur-
face des pare-chocs. Elle est réalisée enplastique ductile, qui peut s'endommager s'il est traité sans égard. Ne pas utiliser de produits de nettoyage abrasifs. Utiliser de l'eau chaude et du savon doux ou du sham- pooing pour carrosserie.
o Ne pas exposer les pare-chocs à une température trop élevée. Par exemple, si vous faites repeindre votre voiture, ne pas laisser les pare-chocs en place si la voiture doit séjourner dans le four de cuisson d'un atelier de pistolage.

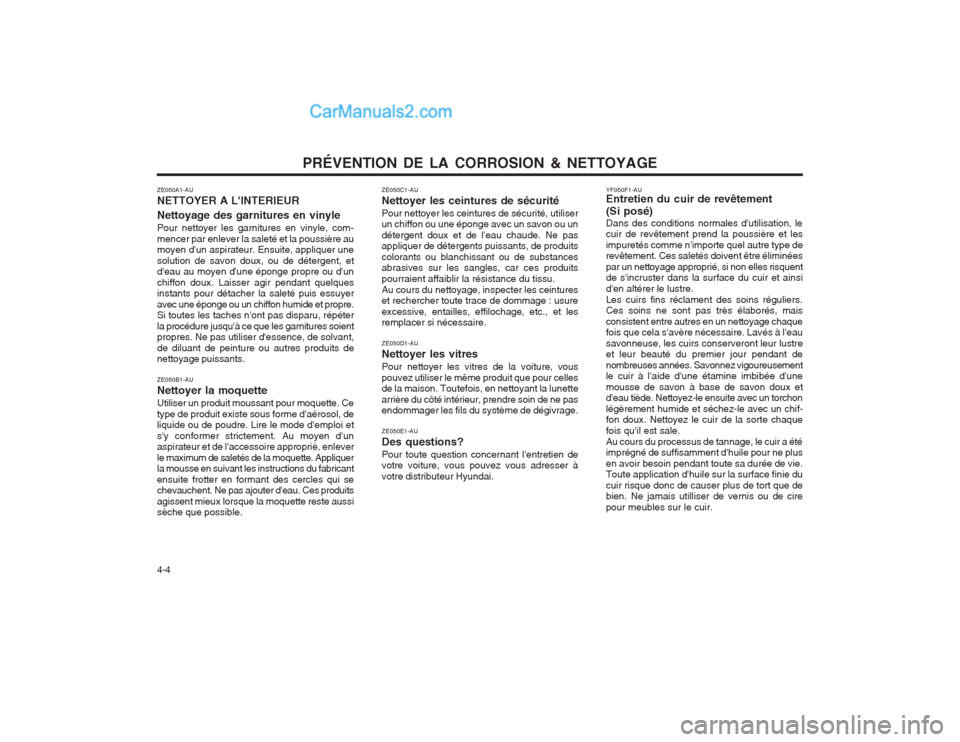

PRÉVENTION DE LA CORROSION & NETTOYAGE
4-4
ZE050A1-AU NETTOYER A L'INTERIEUR Nettoyage des garnitures en vinyle Pour nettoyer les garnitures en vinyle, com- mencer par enlever la saleté et la poussière au moyen d'un aspirateur. Ensuite, appliquer une solution de savon doux, ou de détergent, et d'eau au moyen d'une éponge propre ou d'un chiffon doux. Laisser agir pendant quelques instants pour détacher la saleté puis essuyer avec une éponge ou un chiffon humide et propre. Si toutes les taches n'ont pas disparu, répéter la procédure jusqu'à ce que les garnitures soient propres. Ne pas utiliser d'essence, de solvant, de diluant de peinture ou autres produits de nettoyage puissants. ZE050B1-AU Nettoyer la moquetteUtiliser un produit moussant pour moquette. Ce type de produit existe sous forme d'aérosol, de liquide ou de poudre. Lire le mode d'emploi et s'y conformer strictement. Au moyen d'un aspirateur et de l'accessoire appropriè, enlever le maximum de saletés de la moquette. Appliquer la mousse en suivant les instructions du fabricant ensuite frotter en formant des cercles qui se chevauchent. Ne pas ajouter d'eau. Ces produits agissent mieux lorsque la moquette reste aussi sèche que possible.
ZE050C1-AU Nettoyer les ceintures de sécuritéPour nettoyer les ceintures de sécurité, utiliser un chiffon ou une éponge avec un savon ou un détergent doux et de l'eau chaude. Ne pas appliquer de détergents puissants, de produits colorants ou blanchissant ou de substances abrasives sur les sangles, car ces produits pourraient affaiblir la résistance du tissu.Au cours du nettoyage, inspecter les ceintures et rechercher toute trace de dommage : usure excessive, entailles, effilochage, etc., et les remplacer si nécessaire. ZE050D1-AU Nettoyer les vitresPour nettoyer les vitres de la voiture, vous pouvez utiliser le même produit que pour celles de la maison. Toutefois, en nettoyant la lunette arrière du côté intérieur, prendre soin de ne pas endommager les fils du système de dégivrage. ZE050E1-AU Des questions?Pour toute question concernant l'entretien de votre voiture, vous pouvez vous adresser à votre distributeur Hyundai.
YF050F1-AU Entretien du cuir de revêtement (Si posé) Dans des conditions normales d'utilisation, le cuir de revêtement prend la poussière et les impuretés comme n'importe quel autre type de revêtement. Ces saletés doivent être éliminées par un nettoyage approprié, si non elles risquent de s'incruster dans la surface du cuir et ainsi d'en altérer le lustre.Les cuirs fins réclament des soins réguliers. Ces soins ne sont pas très élaborés, mais consistent entre autres en un nettoyage chaque fois que cela s'avère nécessaire. Lavés à l'eau savonneuse, les cuirs conserveront leur lustre et leur beauté du premier jour pendant de nombreuses années. Savonnez vigoureusement le cuir à l'aide d'une étamine imbibée d'une mousse de savon à base de savon doux et d'eau tiède. Nettoyez-le ensuite avec un torchon légèrement humide et séchez-le avec un chif- fon doux. Nettoyez le cuir de la sorte chaque fois qu'il est sale.Au cours du processus de tannage, le cuir a été imprégné de suffisamment d'huile pour ne plus en avoir besoin pendant toute sa durée de vie. Toute application d'huile sur la surface finie du cuir risque donc de causer plus de tort que de bien. Ne jamais utilliser de vernis ou de cire pour meubles sur le cuir.

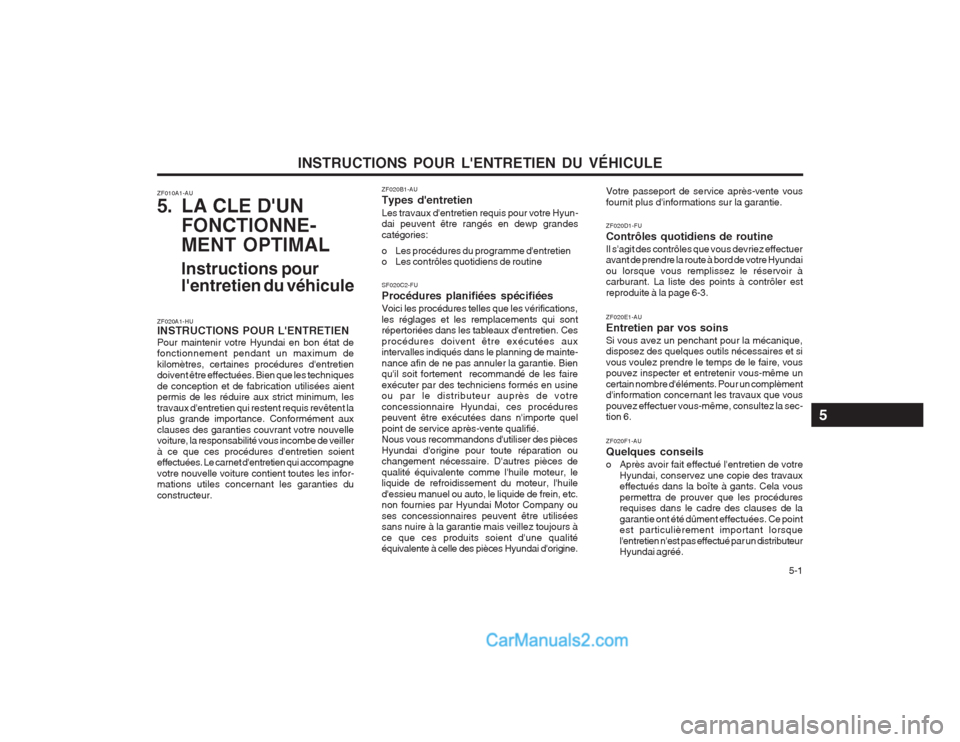

INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE 5-1
ZF010A1-AU
5. LA CLE D'UN
FONCTIONNE- MENT OPTIMAL Instructions pour l'entretien du véhicule
ZF020A1-HU INSTRUCTIONS POUR L'ENTRETIEN Pour maintenir votre Hyundai en bon état de fonctionnement pendant un maximum de kilomètres, certaines procédures d'entretien doivent être effectuées. Bien que les techniques de conception et de fabrication utilisées aient permis de les réduire aux strict minimum, les travaux d'entretien qui restent requis revêtent la plus grande importance. Conformément aux clauses des garanties couvrant votre nouvelle voiture, la responsabilité vous incombe de veiller à ce que ces procédures d'entretien soient effectuées. Le carnet d'entretien qui accompagne votre nouvelle voiture contient toutes les infor- mations utiles concernant les garanties du constructeur. ZF020B1-AU Types d'entretien Les travaux d'entretien requis pour votre Hyun- dai peuvent être rangés en dewp grandes catégories:
o Les procédures du programme d'entretien
o Les contrôles quotidiens de routine SF020C2-FU Procédures planifiées spécifiéesVoici les procédures telles que les vérifications, les réglages et les remplacements qui sont répertoriées dans les tableaux d'entretien. Ces procédures doivent être exécutées aux intervalles indiqués dans le planning de mainte- nance afin de ne pas annuler la garantie. Bien qu'il soit fortement recommandé de les faire exécuter par des techniciens formés en usine ou par le distributeur auprès de votre concessionnaire Hyundai, ces procédures peuvent être exécutées dans n'importe quel point de service après-vente qualifié. Nous vous recommandons d'utiliser des pièces Hyundai d'origine pour toute réparation ou changement nécessaire. D'autres pièces de qualité équivalente comme l'huile moteur, le liquide de refroidissement du moteur, l'huile d'essieu manuel ou auto, le liquide de frein, etc. non fournies par Hyundai Motor Company ou ses concessionnaires peuvent être utilisées sans nuire à la garantie mais veillez toujours à ce que ces produits soient d'une qualité équivalente à celle des pièces Hyundai d'origine.Votre passeport de service après-vente vous fournit plus d'informations sur la garantie. ZF020D1-FU Contrôles quotidiens de routineIl s'agit des contrôles que vous devriez effectuer avant de prendre la route à bord de votre Hyundai ou lorsque vous remplissez le réservoir à carburant. La liste des points à contrôler est reproduite à la page 6-3. ZF020E1-AU Entretien par vos soinsSi vous avez un penchant pour la mécanique, disposez des quelques outils nécessaires et si vous voulez prendre le temps de le faire, vous pouvez inspecter et entretenir vous-même un certain nombre d'éléments. Pour un complèment d'information concernant les travaux que vous pouvez effectuer vous-même, consultez la sec- tion 6. ZF020F1-AU Quelques conseils
o Après avoir fait effectué l'entretien de votre
Hyundai, conservez une copie des travaux effectués dans la boîte à gants. Cela vous permettra de prouver que les procédures requises dans le cadre des clauses de la garantie ont été dûment effectuées. Ce point est particulièrement important lorsque l'entretien n'est pas effectué par un distributeur Hyundai agréé.
5

INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
5-2
6ZF060A1-AU EXPLICATION DES ELEMENTS DE REVISION PERIODIQUE 6ZF060M1-A o Huile-moteur et filtre à huileRemplacer l'huile-moteur ainsi que le filtre à huile aux intervalles spécifiés dans le programme de maintenance. Il peut être nécessaire d'augmenter la fréquence de ces remplacements si le véhicule est utilisé dans des conditions défavorables. 6ZF060B1-AU o Courroies d'entraînementVoir si les courroies d'entraînement ne sont pas fendues, fissurées, excessivement usées ou huileuses et les remplacer s'il y a lieu. Contrôler et régler la flèche des courroies si nécessaire. 6ZF060C1-AU o Filtre à carburantLe colmatage du filtre peut réduire la vitesse du véhicule, endommager le système d'échappement et gêner le démarrage. Des remplacements plus fréquents de ce filtre peuvent s'imposer si l'accumulation d'impuretés dans le réservoir de carburant est trop importante.Après le remplacement du filtre, faire tourner le moteur pendant quelques minutes et chercher les fuites au niveau des raccords. 6ZF060D1-AU
o Conduites de carburant rigides et
flexibles et raccords
Vérifier l'herméticité et l'état général des conduites de carburant rigides et flexibles ainsi que des raccords. Remplacer immédiatement toute pièce endommagée ou présentant une fuite. 6ZF060E1-AU o Courroie de distributionVérifier l'état général de toutes les pièces rela- tives à la courroie de distribution et voir s'il n'y a pas de déformations. Remplacer immédiatement toute pièce endommagée. 6ZF060G1-AU
o Flexible d'évaporation et bouchon
de remplissage de carburant
Vérifier le flexible d'évaporation et le bouchon de remplissage de carburant aux intervalles spécifiés dans le programme de maintenance. Veiller à la conformité du remplacement du flexible et du bouchon. 6ZF060F1-AU
o Flexibles de ventilation de carter-
moteur
Examiner la surface des flexibles afin de repérertoute trace de dommages thermiques et/ou mécaniques (caoutchoue dur ou cassant, fis- sures, déchirures, coupures, abrasion et hernies). Porter une attention particulière aux flexibles passant près de sources de chaleur intense telles que le collecteur d'échappement.Vérifier le trajet des conduites : elles ne doivent en aucun cas toucher une source de chaleur, une arête aiguë ou un organe mobile capable de provoquer des dommages thermiques ou mécaniques. Contrôler le serrage et l'herméticité de tous les colliers et les accouplements. Remplacer immédiatement tout flexible présentant des signes de détérioration ou de dommages.

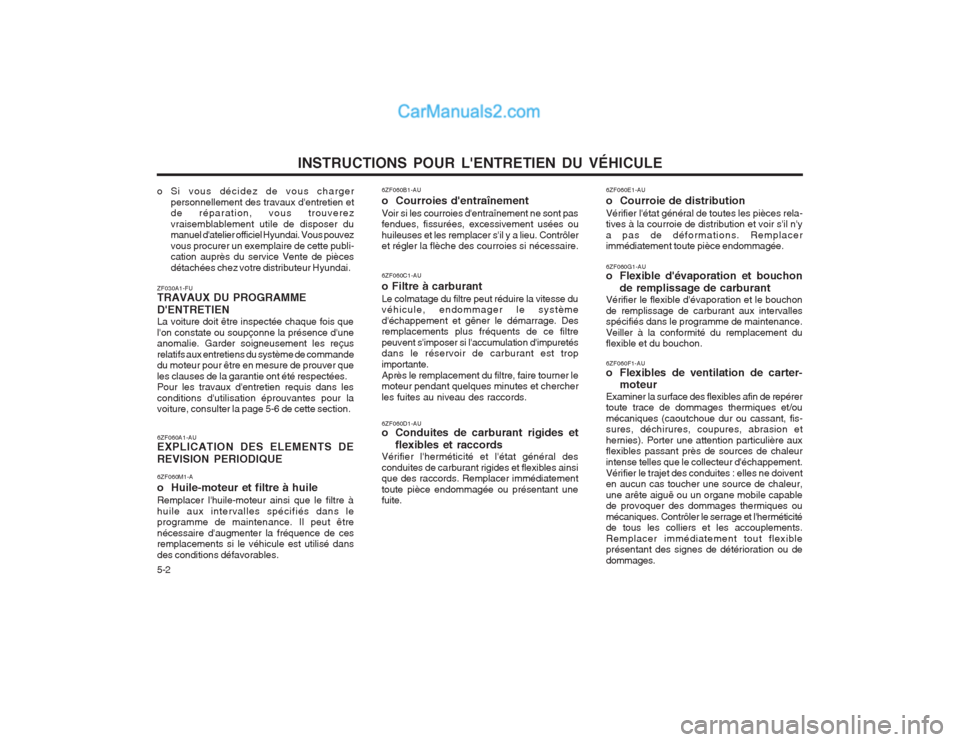

o Si vous décidez de vous charger
personnellement des travaux d'entretien et de réparation, vous trouverez vraisemblablement utile de disposer du manuel d'atelier officiel Hyundai. Vous pouvez vous procurer un exemplaire de cette publi- cation auprès du service Vente de pièces détachées chez votre distributeur Hyundai.
ZF030A1-FU TRAVAUX DU PROGRAMME D'ENTRETIEN La voiture doit être inspectée chaque fois que l'on constate ou soupçonne la présence d'une anomalie. Garder soigneusement les reçus relatifs aux entretiens du système de commande du moteur pour être en mesure de prouver que les clauses de la garantie ont été respectées. Pour les travaux d'entretien requis dans les conditions d'utilisation éprouvantes pour la voiture, consulter la page 5-6 de cette section.

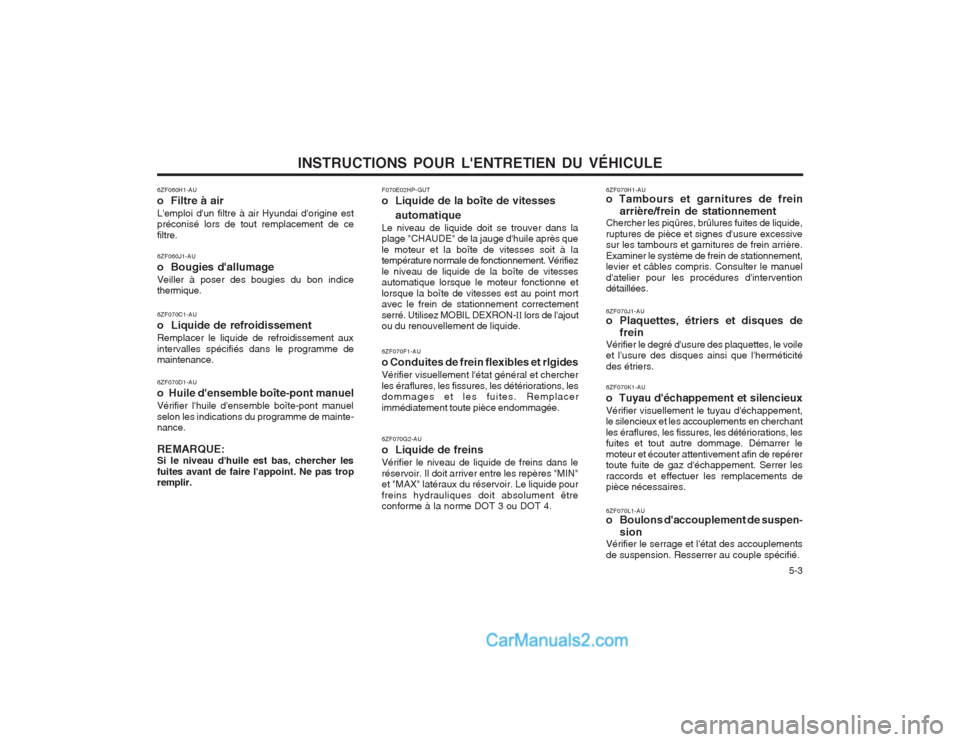

INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE 5-3
6ZF060H1-AU o Filtre à airL'emploi d'un filtre à air Hyundai d'origine est préconisé lors de tout remplacement de ce filtre. 6ZF060J1-AU o Bougies d'allumageVeiller à poser des bougies du bon indice thermique. 6ZF070C1-AU o Liquide de refroidissementRemplacer le liquide de refroidissement aux intervalles spécifiés dans le programme de maintenance. 6ZF070D1-AU o Huile d'ensemble boîte-pont manuelVérifier l'huile d'ensemble boîte-pont manuel selon les indications du programme de mainte- nance. REMARQUE: Si le niveau d'huile est bas, chercher lesfuites avant de faire l'appoint. Ne pas trop remplir.
6ZF070F1-AU o Conduites de frein flexibles et rlgidesVérifier visuellement l'état général et chercher les éraflures, les fissures, les détériorations, les dommages et les fuites. Remplacer immédiatement toute pièce endommagée.
F070E02HP-GUT
o Liquide de la boîte de vitesses
automatique
Le niveau de liquide doit se trouver dans la plage "CHAUDE" de la jauge d'huile après que le moteur et la boîte de vitesses soit à la température normale de fonctionnement. Vérifiez le niveau de liquide de la boîte de vitesses automatique lorsque le moteur fonctionne et lorsque la boîte de vitesses est au point mort avec le frein de stationnement correctement serré. Utilisez MOBIL DEXRON- II lors de l'ajout
ou du renouvellement de liquide. 6ZF070G2-AU o Liquide de freinsVérifier le niveau de liquide de freins dans le réservoir. Il doit arriver entre les repères "MIN" et "MAX" latéraux du réservoir. Le liquide pour freins hydrauliques doit absolument être conforme à la norme DOT 3 ou DOT 4. 6ZF070H1-AU o Tambours et garnitures de frein
arrière/frein de stationnement
Chercher les piqûres, brûlures fuites de liquide, ruptures de pièce et signes d'usure excessive sur les tambours et garnitures de frein arrière. Examiner le système de frein de stationnement, levier et câbles compris. Consulter le manuel d'atelier pour les procédures d'intervention détaillées. 6ZF070J1-AU
o Plaquettes, étriers et disques de
frein
Vérifier le degré d'usure des plaquettes, le voileet l'usure des disques ainsi que l'herméticité des étriers. 6ZF070K1-AU o Tuyau d'échappement et silencieuxVérifier visuellement le tuyau d'échappement, le silencieux et les accouplements en cherchant les éraflures, les fissures, les détériorations, les fuites et tout autre dommage. Démarrer le moteur et écouter attentivement afin de repérer toute fuite de gaz d'échappement. Serrer les raccords et effectuer les remplacements de pièce nécessaires. 6ZF070L1-AU
o Boulons d'accouplement de suspen-
sion
Vérifier le serrage et l'état des accouplements de suspension. Resserrer au couple spécifié.

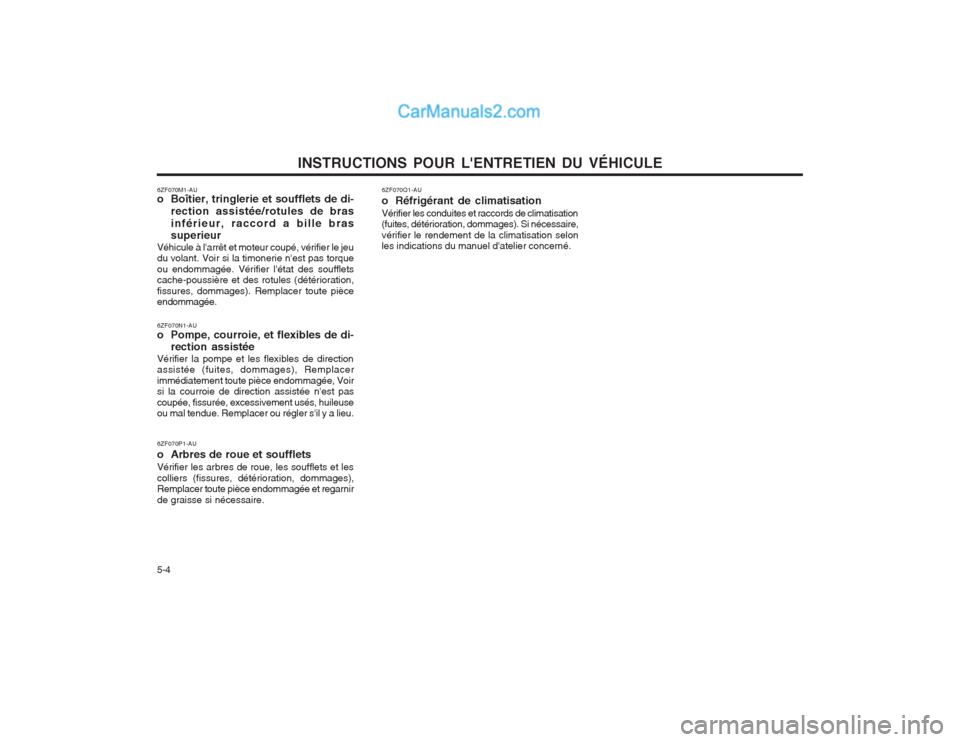

INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
5-4
6ZF070P1-AU o Arbres de roue et souffletsVérifier les arbres de roue, les soufflets et les colliers (fissures, détérioration, dommages), Remplacer toute pièce endommagée et regarnir de graisse si nécessaire. 6ZF070Q1-AU
o Réfrigérant de climatisationVérifier les conduites et raccords de climatisation (fuites, détérioration, dommages). Si nécessaire, vérifier le rendement de la climatisation selon les indications du manuel d'atelier concerné.
6ZF070M1-AU
o Boîtier, tringlerie et soufflets de di-
rection assistée/rotules de bras inférieur, raccord a bille bras superieur
Véhicule à l'arrêt et moteur coupé, vérifier le jeu du volant. Voir si la timonerie n'est pas torque ou endommagée. Vérifier l'état des soufflets cache-poussière et des rotules (détérioration, fissures, dommages). Remplacer toute pièce endommagée. 6ZF070N1-AU
o Pompe, courroie, et flexibles de di-
rection assistée
Vérifier la pompe et les flexibles de directionassistée (fuites, dommages), Remplacer immédiatement toute pièce endommagée, Voir si la courroie de direction assistée n'est pas coupée, fissurée, excessivement usés, huileuse ou mal tendue. Remplacer ou régler s'il y a lieu.
