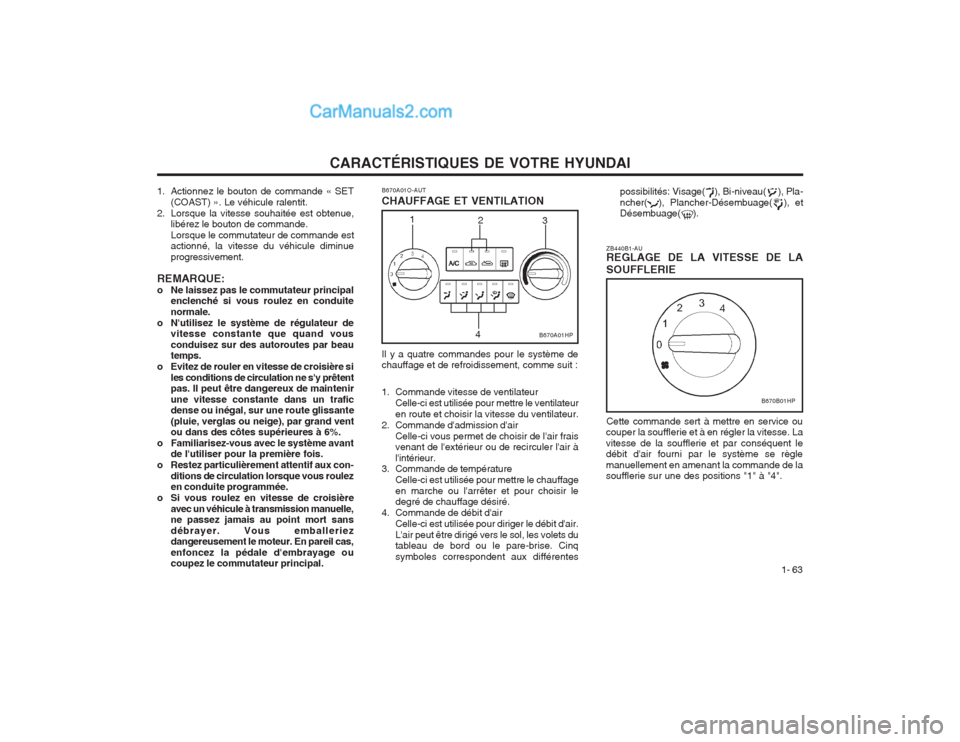

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 63
possibilités: Visage( ), Bi-niveau( ), Pla- ncher( ), Plancher-Désembuage( ), et Désembuage( ).
ZB440B1-AU REGLAGE DE LA VITESSE DE LA SOUFFLERIE Cette commande sert à mettre en service ou
couper la soufflerie et à en régler la vitesse. La vitesse de la soufflerie et par conséquent le débit d'air fourni par le système se règle manuellement en amenant la commande de la soufflerie sur une des positions "1" à "4".
B670B01HP
B670A01O-AUT CHAUFFAGE ET VENTILATION Il y a quatre commandes pour le système de chauffage et de refroidissement, comme suit :
1. Commande vitesse de ventilateur
Celle-ci est utilisée pour mettre le ventilateur en route et choisir la vitesse du ventilateur.
2. Commande d'admission d'air Celle-ci vous permet de choisir de l'air frais venant de l'extérieur ou de recirculer l'air à l'intérieur.
3. Commande de température
Celle-ci est utilisée pour mettre le chauffageen marche ou l'arrêter et pour choisir le degré de chauffage désiré.
4. Commande de débit d'air Celle-ci est utilisée pour diriger le débit d'air. L'air peut être dirigé vers le sol, les volets du tableau de bord ou le pare-brise. Cinq symboles correspondent aux différentes
B670A01HP
2
3
1
4
1. Actionnez le bouton de commande « SET(COAST) ». Le véhicule ralentit.
2. Lorsque la vitesse souhaitée est obtenue, libérez le bouton de commande. Lorsque le commutateur de commande est actionné, la vitesse du véhicule diminue progressivement.
REMARQUE:
o Ne laissez pas le commutateur principal enclenché si vous roulez en conduitenormale.
o N'utilisez le système de régulateur de vitesse constante que quand vousconduisez sur des autoroutes par beau temps.
o Evitez de rouler en vitesse de croisière si
les conditions de circulation ne s'y prêtentpas. Il peut être dangereux de maintenir une vitesse constante dans un trafic dense ou inégal, sur une route glissante (pluie, verglas ou neige), par grand vent ou dans des côtes supérieures à 6%.
o Familiarisez-vous avec le système avant de l'utiliser pour la première fois.
o Restez particulièrement attentif aux con- ditions de circulation lorsque vous roulezen conduite programmée.
o Si vous roulez en vitesse de croisière avec un véhicule à transmission manuelle,ne passez jamais au point mort sans débrayer. Vous emballeriez dangereusement le moteur. En pareil cas, enfoncez la pédale d'embrayage ou coupez le commutateur principal.

CARACTÉRISTIQUES DE VOTRE HYUNDAI

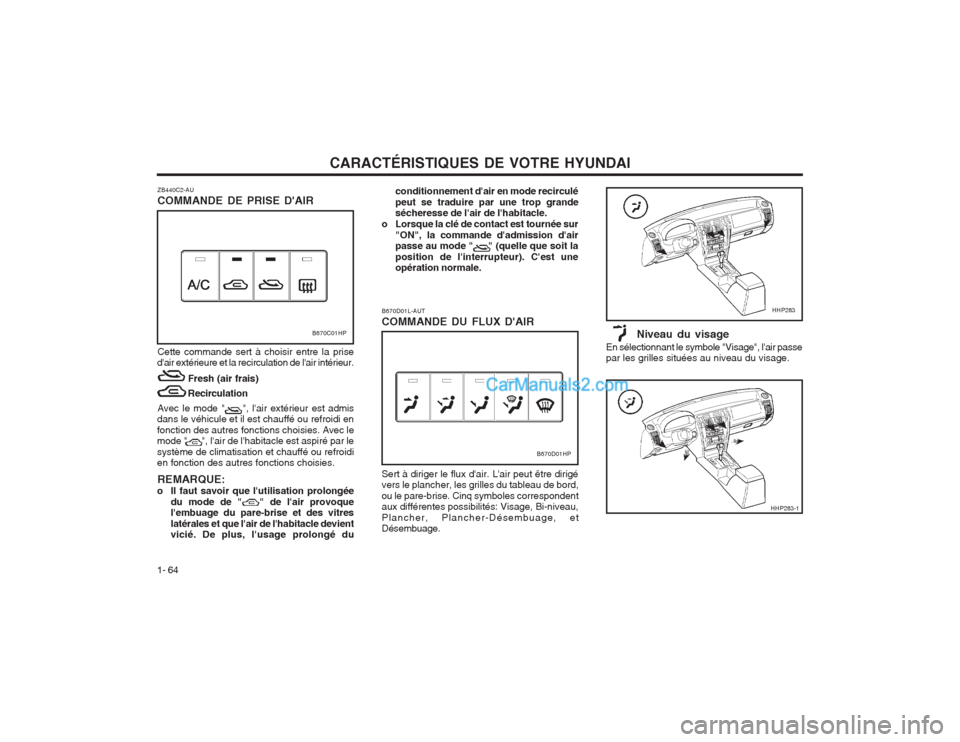

1- 64
Niveau du visage
En sélectionnant le symbole "Visage", l'air passe par les grilles situées au niveau du visage.
HHP283
HHP283-1
B670D01L-AUT COMMANDE DU FLUX D'AIR Sert à diriger le flux d'air. L'air peut être dirigé vers le plancher, les grilles du tableau de bord, ou le pare-brise. Cinq symboles correspondent aux différentes possibilités: Visage, Bi-niveau, Plancher, Plancher-Désembuage, et Désembuage.
B670D01HP
ZB440C2-AU COMMANDE DE PRISE D'AIR Cette commande sert à choisir entre la prise
d'air extérieure et la recirculation de l'air intérieur.
Fresh (air frais) Recirculation
Avec le mode " ", l'air extérieur est admis
dans le véhicule et il est chauffé ou refroidi en fonction des autres fonctions choisies. Avec le mode " ", l'air de l'habitacle est aspiré par le système de climatisation et chauffé ou refroidi en fonction des autres fonctions choisies.
REMARQUE:
o Il faut savoir que l'utilisation prolongée du mode de " " de l'air provoquel'embuage du pare-brise et des vitres latérales et que l'air de l'habitacle devient vicié. De plus, l'usage prolongé du
B670C01HP
conditionnement d'air en mode recirculé peut se traduire par une trop grande sécheresse de l'air de l'habitacle.
o Lorsque la clé de contact est tournée sur
"ON", la commande d'admission d'airpasse au mode " " (quelle que soit la position de l'interrupteur). C'est une opération normale.

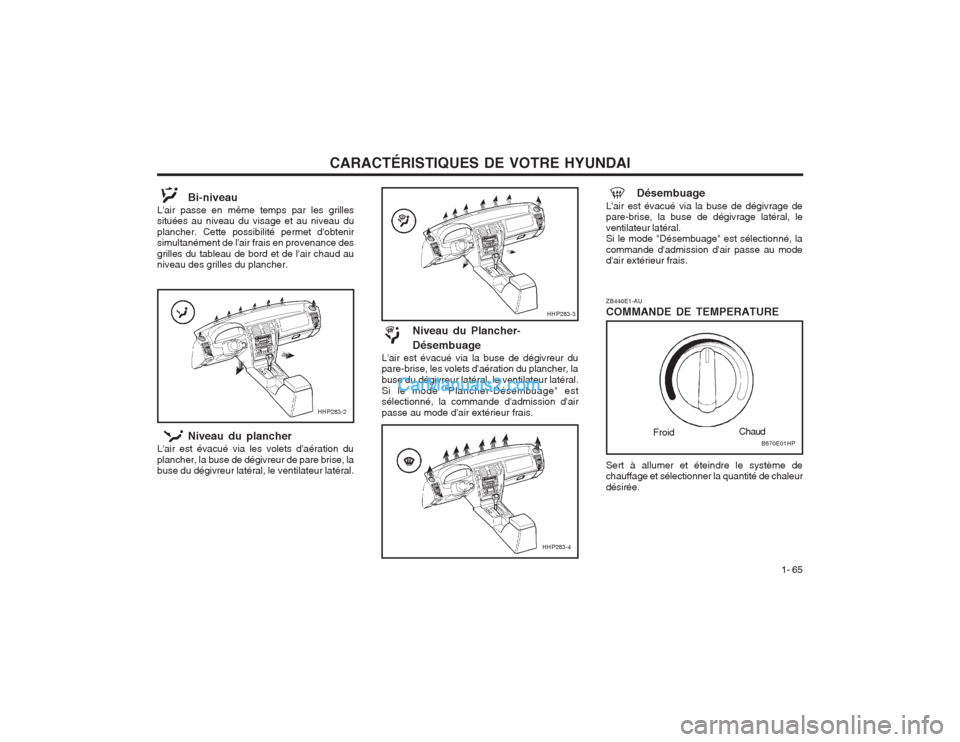

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 65
ZB440E1-AU COMMANDE DE TEMPERATURE
HHP283-4
HHP283-3
Niveau du plancher
L'air est évacué via les volets d'aération du plancher, la buse de dégivreur de pare brise, la buse du dégivreur latéral, le ventilateur latéral.
HHP283-2
Bi-niveau
L'air passe en même temps par les grilles situées au niveau du visage et au niveau du plancher. Cette possibilité permet d'obtenir simultanément de l'air frais en provenance des grilles du tableau de bord et de l'air chaud au niveau des grilles du plancher.
FroidChaud
B670E01HP
Sert à allumer et éteindre le système de chauffage et sélectionner la quantité de chaleur désirée.
Niveau du Plancher- Désembuage
L'air est évacué via la buse de dégivreur du pare-brise, les volets d'aération du plancher, la buse du dégivreur latéral, le ventilateur latéral.Si le mode "Plancher-Désembuage" est sélectionné, la commande d'admission d'air passe au mode d'air extérieur frais. Désembuage
L'air est évacué via la buse de dégivrage de pare-brise, la buse de dégivrage latéral, le ventilateur latéral. Si le mode "Désembuage" est sélectionné, la commande d'admission d'air passe au mode d'air extérieur frais.

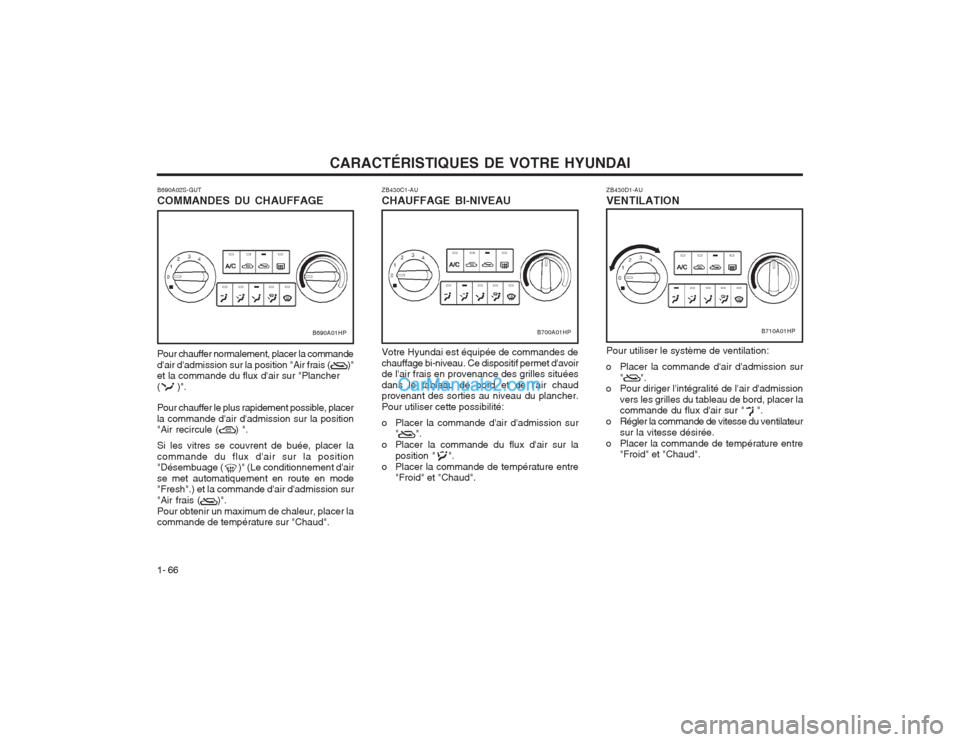

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 66 ZB430C1-AU CHAUFFAGE BI-NIVEAU Votre Hyundai est équipée de commandes de chauffage bi-niveau. Ce dispositif permet d'avoir de l'air frais en provenance des grilles situées dans le tableau de bord et de l'air chaud provenant des sorties au niveau du plancher. Pour utiliser cette possibilité:
o Placer la commande d'air d'admission sur
" ".
o Placer la commande du flux d'air sur la position " ".
o Placer la commande de température entre "Froid" et "Chaud".
B700A01HP
ZB430D1-AU VENTILATION Pour utiliser le système de ventilation:
o Placer la commande d'air d'admission sur " ".
o Pour diriger l'intégralité de l'air d'admission
vers les grilles du tableau de bord, placer la commande du flux d'air sur " ".
o Régler la commande de vitesse du ventilateur sur la vitesse désirée.
o Placer la commande de température entre "Froid" et "Chaud".
B710A01HP
Pour chauffer normalement, placer la commande d'air d'admission sur la position "Air frais ( )" et la commande du flux d'air sur "Plancher ( )". Pour chauffer le plus rapidement possible, placer la commande d'air d'admission sur la position "Air recircule ( ) ". Si les vitres se couvrent de buée, placer la commande du flux d'air sur la position "Désembuage ( )" (Le conditionnement d'air se met automatiquement en route en mode "Fresh".) et la commande d'air d'admission sur "Air frais ( )".Pour obtenir un maximum de chaleur, placer la commande de température sur "Chaud".
B690A02S-GUT COMMANDES DU CHAUFFAGE
B690A01HP

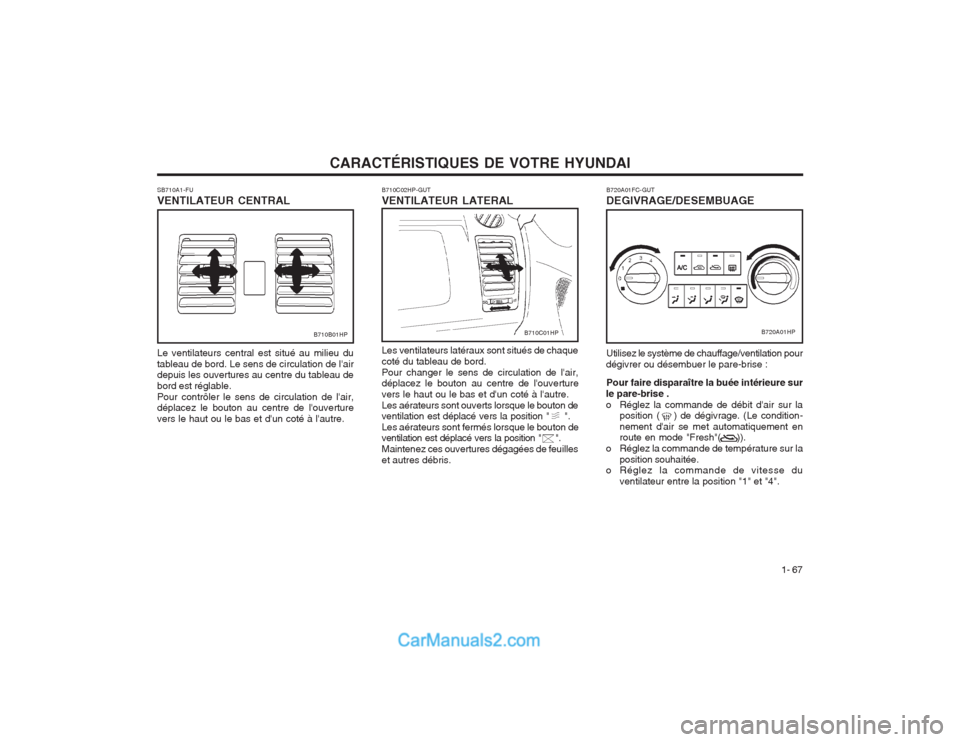

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 67
B720A01FC-GUT DEGIVRAGE/DESEMBUAGE Utilisez le système de chauffage/ventilation pour
dégivrer ou désembuer le pare-brise :
Pour faire disparaître la buée intérieure sur
le pare-brise .
o Réglez la commande de débit d'air sur la position ( ) de dégivrage. (Le condition-nement d'air se met automatiquement en route en mode "Fresh"( )).
o Réglez la commande de température sur la position souhaitée.
o Réglez la commande de vitesse du
ventilateur entre la position "1" et "4".
B720A01HPB710C01HP
Les ventilateurs latéraux sont situés de chaque coté du tableau de bord.Pour changer le sens de circulation de l'air, déplacez le bouton au centre de l'ouverture vers le haut ou le bas et d'un coté à l'autre.
Les aérateurs sont ouverts lorsque le bouton de ventilation est déplacé vers la position " ".
Les aérateurs sont fermés lorsque le bouton de
ventilation est déplacé vers la position " ". Maintenez ces ouvertures dégagées de feuilleset autres débris.
B710C02HP-GUT VENTILATEUR LATERAL
B710B01HP
SB710A1-FU VENTILATEUR CENTRAL Le ventilateurs central est situé au milieu du tableau de bord. Le sens de circulation de l'air depuis les ouvertures au centre du tableau de bord est réglable.Pour contrôler le sens de circulation de l'air, déplacez le bouton au centre de l'ouverture vers le haut ou le bas et d'un coté à l'autre.

CARACTÉRISTIQUES DE VOTRE HYUNDAI

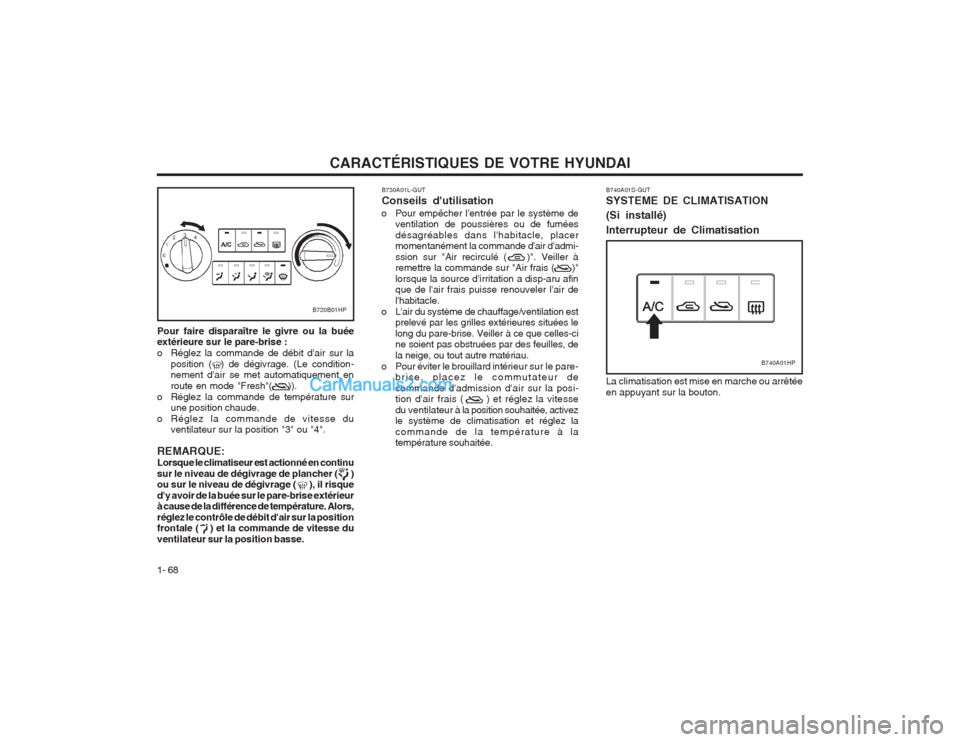

1- 68 B730A01L-GUT Conseils d'utilisation
o Pour empêcher l'entrée par le système de ventilation de poussières ou de fumées désagréables dans l'habitacle, placer momentanément la commande d'air d'admi- ssion sur "Air recirculé ( )". Veiller à remettre la commande sur "Air frais ( )" lorsque la source d'irritation a disp-aru afin que de l'air frais puisse renouveler l'air de l'habitacle.
o L'air du système de chauffage/ventilation est prelevé par les grilles extérieures situées lelong du pare-brise. Veiller à ce que celles-ci ne soient pas obstruées par des feuilles, de la neige, ou tout autre matériau.
o Pour éviter le brouillard inté rieur sur le pare-
brise, placez le commutateur decommande d'admission d'air sur la posi-
tion d'air frais ( ) et réglez la vitesse
du ventilateur à la position souhaitée, activez
le système de climatisation et réglez lacommande de la température à la température souhaitée. B740A01S-GUT SYSTEME DE CLIMATISATION (Si installé) Interrupteur de Climatisation
B740A01HP
La climatisation est mise en marche ou arrêtée en appuyant sur la bouton.
Pour faire disparaître le givre ou la buée extérieure sur le pare-brise :
o Réglez la commande de débit d'air sur la
position ( ) de dégivrage. (Le condition- nement d'air se met automatiquement en route en mode "Fresh"( )).
o Réglez la commande de température sur une position chaude.
o Réglez la commande de vitesse du ventilateur sur la position "3" ou "4".
REMARQUE:Lorsque le climatiseur est actionné en continusur le niveau de dégivrage de plancher ( ) ou sur le niveau de dégivrage ( ), il risque d'y avoir de la buée sur le pare-brise extérieur à cause de la différence de température. Alors, réglez le contrôle de débit d'air sur la position frontale ( ) et la commande de vitesse du ventilateur sur la position basse.
B720B01HP

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 69
o Régler la commande du ventilateur sur la
vitesse désirée. Pour accélérer la procédure, sélectionner l'une des vitesses supérieures.
o Régler la commande de température pour
obtenir la quantité de chaleur désirée.
ZB450C1-AU CHAUFFAGE DESHUMIDIFIE Pour chauffer sans humidité:
o Actionner la commande du ventilateur.
o Enclencher le conditionnement d'air en appuyant sur le commutateur. Le témoin duconditionnement d'air doit s'allumer en même temps.
o Placer la commande d'air d'admission sur " ".
o Placer la commande du flux d'air sur la position " ".
o Régler la commande du ventilateur sur la
vitesse désirée. Pour un refroidissement plusimportant, tourner la commande du ventilateur sur l'une des vitesses supérieures ou sélectionner momenta-nément la posi- tion " " de la commande d'air d'admission.
B740C01HP

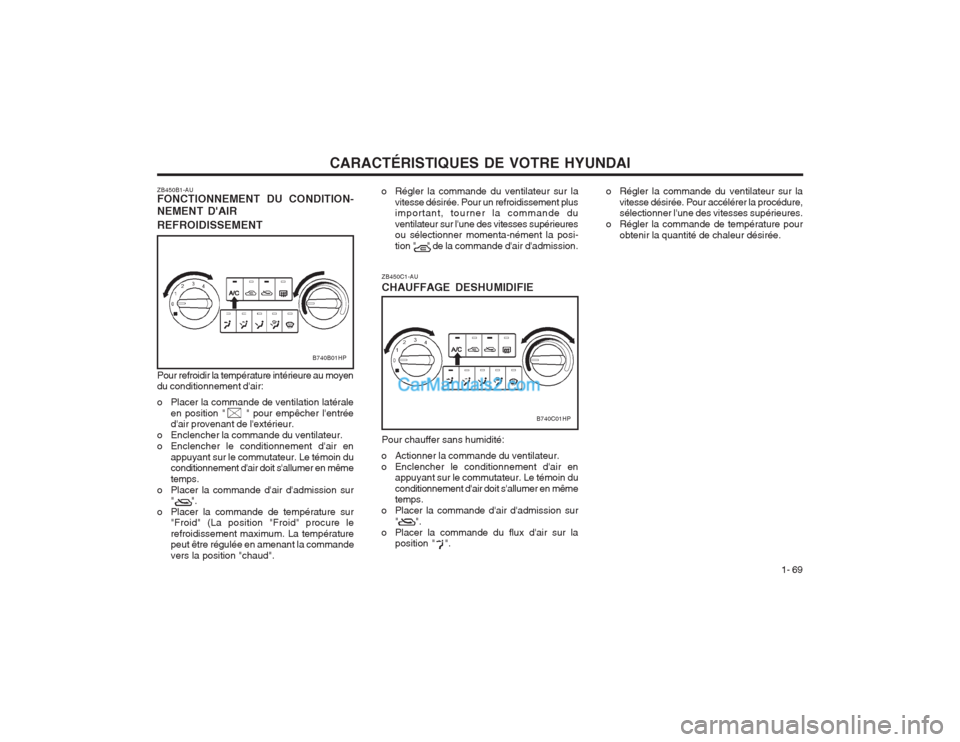

ZB450B1-AU FONCTIONNEMENT DU CONDITION- NEMENT D'AIR REFROIDISSEMENT Pour refroidir la température intérieure au moyen du conditionnement d'air:
o Placer la commande de ventilation latéraleen position " " pour empêcher l'entrée d'air provenant de l'extérieur.
o Enclencher la commande du ventilateur.
o Enclencher le conditionnement d'air en appuyant sur le commutateur. Le témoin du conditionnement d'air doit s'allumer en même temps.
o Placer la commande d'air d'admission sur " ".
o Placer la commande de température sur "Froid" (La position "Froid" procure lerefroidissement maximum. La température peut être régulée en amenant la commande vers la position "chaud".
B740B01HP

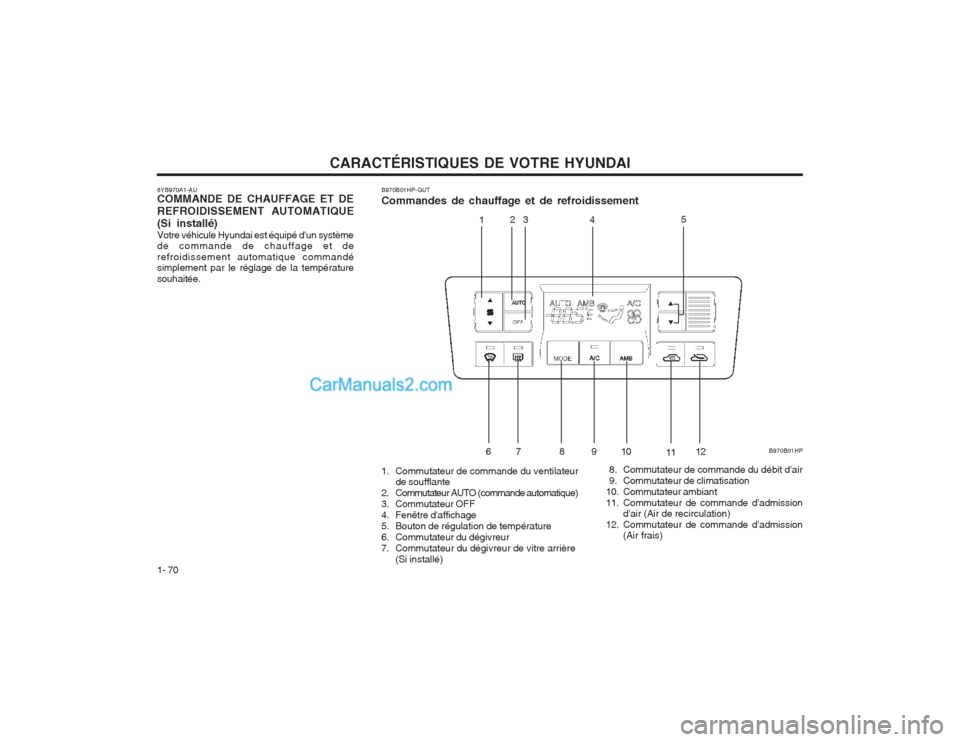

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 70
B970B01HP
1 23 4
5
67 8 91 0
1112
B970B01HP-GUT Commandes de chauffage et de refroidissement
6YB970A1-AU COMMANDE DE CHAUFFAGE ET DE REFROIDISSEMENT AUTOMATIQUE(Si installé) Votre véhicule Hyundai est équipé d'un système de commande de chauffage et de refroidissement automatique commandé simplement par le réglage de la température souhaitée.
1. Commutateur de commande du ventilateurde soufflante
2. Commutateur AUTO (commande automatique)
3. Commutateur OFF
4. Fenêtre d'affichage
5. Bouton de régulation de température
6. Commutateur du dégivreur
7. Commutateur du dégivreur de vitre arrière (Si installé) 8. Commutateur de commande du débit d'air
9. Commutateur de climatisation
10. Commutateur ambiant
11. Commutateur de commande d'admission
d'air (Air de recirculation)
12. Commutateur de commande d'admission (Air frais)

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 71
B970C01HP
HHP062A
B970C02HP

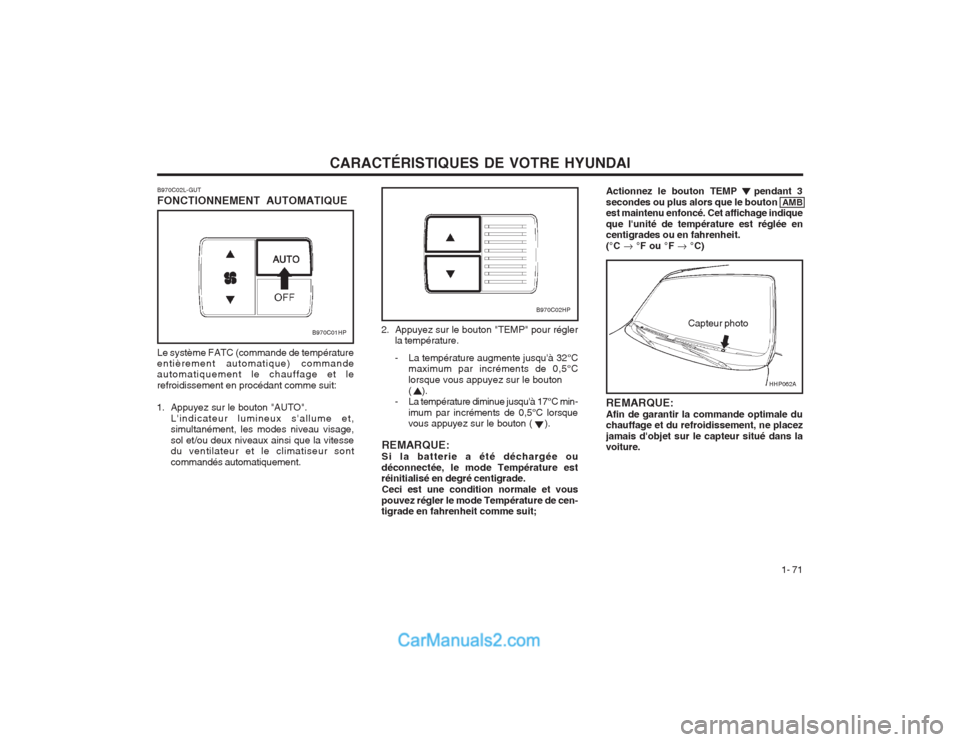

B970C02L-GUT FONCTIONNEMENT AUTOMATIQUE Le système FATC (commande de température entièrement automatique) commandeautomatiquement le chauffage et le refroidissement en procédant comme suit:
1. Appuyez sur le bouton "AUTO". L'indicateur lumineux s'allume et, simultanément, les modes niveau visage, sol et/ou deux niveaux ainsi que la vitesse du ventilateur et le climatiseur sont commandés automatiquement. Actionnez le bouton TEMP pendant 3secondes ou plus alors que le bouton
AMB
est maintenu enfoncé. Cet affichage indiqueque l'unité de température est réglée en centigrades ou en fahrenheit. (°C °F ou °F °C)
2. Appuyez sur le bouton "TEMP" pour régler
la température.
- La température augmente jusqu'à 32°C maximum par incréments de 0,5°C lorsque vous appuyez sur le bouton( ).
- La température diminue jusqu'à 17°C min-
imum par incréments de 0,5°C lorsque vous appuyez sur le bouton ( ).
REMARQUE: Si la batterie a été déchargée ou
déconnectée, le mode Température est réinitialisé en degré centigrade. Ceci est une condition normale et vous
pouvez régler le mode Température de cen-tigrade en fahrenheit comme suit; Capteur photo
REMARQUE: Afin de garantir la commande optimale du chauffage et du refroidissement, ne placez jamais d'objet sur le capteur situé dans la voiture.

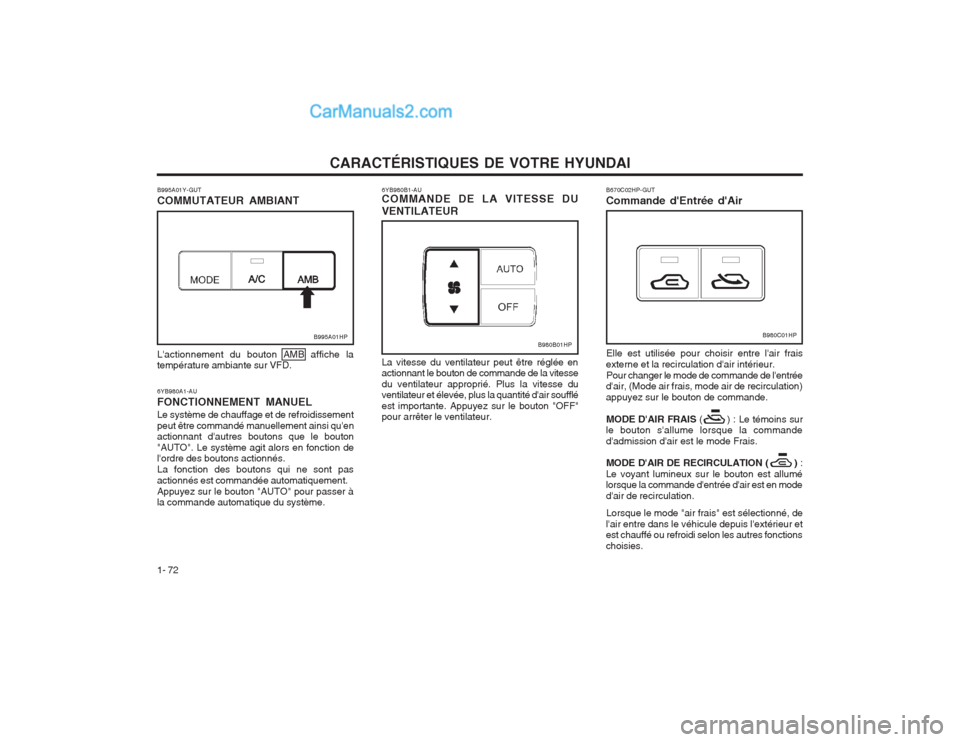

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 72 Elle est utilisée pour choisir entre l'air frais
externe et la recirculation d'air intérieur. Pour changer le mode de commande de l'entrée
d'air, (Mode air frais, mode air de recirculation) appuyez sur le bouton de commande.
MODE D'AIR FRAIS ( ) : Le témoins sur
le bouton s'allume lorsque la commanded'admission d'air est le mode Frais.
MODE D'AIR DE RECIRCULATION ( ) :
Le voyant lumineux sur le bouton est allumé lorsque la commande d'entrée d'air est en mode d'air de recirculation.
Lorsque le mode "air frais" est sélectionné, de
l'air entre dans le véhicule depuis l'extérieur et est chauffé ou refroidi selon les autres fonctions choisies.
B995A01Y-GUT COMMUTATEUR AMBIANT
B995A01HPB980B01HPB980C01HP
L'actionnement du bouton AMB affiche la température ambiante sur VFD. 6YB980A1-AU FONCTIONNEMENT MANUELLe système de chauffage et de refroidissement peut être commandé manuellement ainsi qu'en actionnant d'autres boutons que le bouton "AUTO". Le système agit alors en fonction de l'ordre des boutons actionnés. La fonction des boutons qui ne sont pasactionnés est commandée automatiquement.Appuyez sur le bouton "AUTO" pour passer à la commande automatique du système.
6YB980B1-AU COMMANDE DE LA VITESSE DU VENTILATEUR La vitesse du ventilateur peut être réglée en actionnant le bouton de commande de la vitesse du ventilateur approprié. Plus la vitesse du ventilateur et élevée, plus la quantité d'air soufflé est importante. Appuyez sur le bouton "OFF" pour arrêter le ventilateur.
B670C02HP-GUT Commande d'Entrée d'Air
