Page 631 of 710

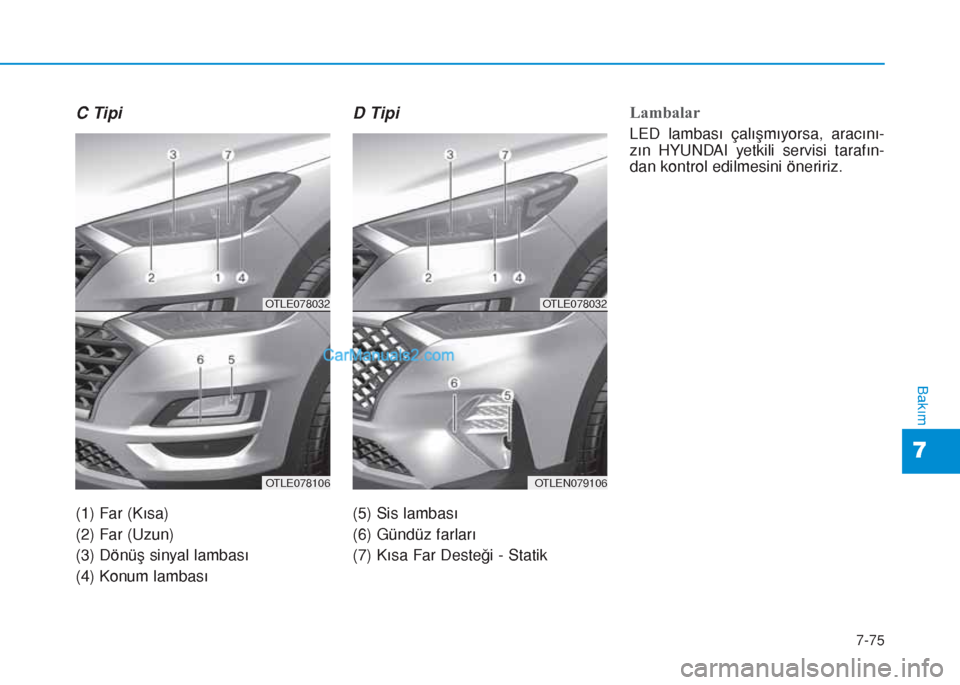

C Tipi
(1) Far (Kısa)
(2) Far (Uzun)
(3) Dönüş sinyal lambası
(4) Konum lambası
D Tipi
(5) Sis lambası
(6) Gündüz farları
(7) Kısa Far Desteği - Statik
Lambalar
LED lambası çalışmıyorsa, aracını-
zın HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.
7-75
7
Bakım
OTLE078032
OTLE078106
OTLE078032
OTLEN079106
Page 632 of 710

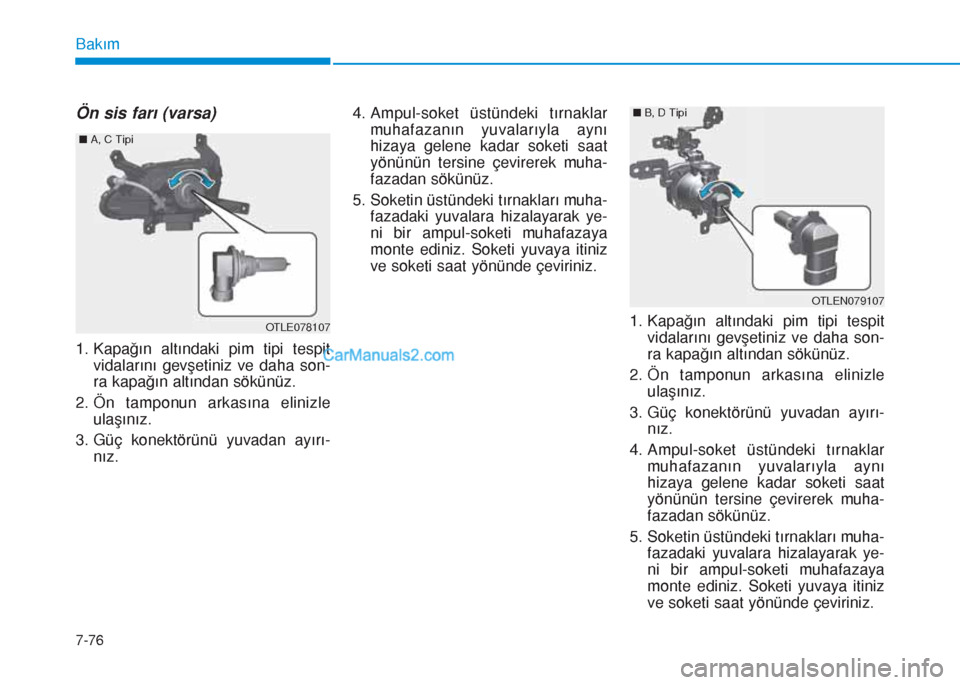

7-76
Bakım
Ön sis farı (varsa)
1. Kapağın altındaki pim tipi tespit
vidalarını gevşetiniz ve daha son-
ra kapağın altından sökünüz.
2. Ön tamponun arkasına elinizle
ulaşınız.
3. Güç konektörünü yuvadan ayırı-
nız.4. Ampul-soket üstündeki tırnaklar
muhafazanın yuvalarıyla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek muha-
fazadan sökünüz.
5. Soketin üstündeki tırnakları muha-
fazadaki yuvalara hizalayarak ye-
ni bir ampul-soketi muhafazaya
monte ediniz. Soketi yuvaya itiniz
ve soketi saat yönünde çeviriniz.
1. Kapağın altındaki pim tipi tespit
vidalarını gevşetiniz ve daha son-
ra kapağın altından sökünüz.
2. Ön tamponun arkasına elinizle
ulaşınız.
3. Güç konektörünü yuvadan ayırı-
nız.
4. Ampul-soket üstündeki tırnaklar
muhafazanın yuvalarıyla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek muha-
fazadan sökünüz.
5. Soketin üstündeki tırnakları muha-
fazadaki yuvalara hizalayarak ye-
ni bir ampul-soketi muhafazaya
monte ediniz. Soketi yuvaya itiniz
ve soketi saat yönünde çeviriniz.
OTLEN079107
OTLE078107
nA, C Tipi
nB, D Tipi
Page 633 of 710

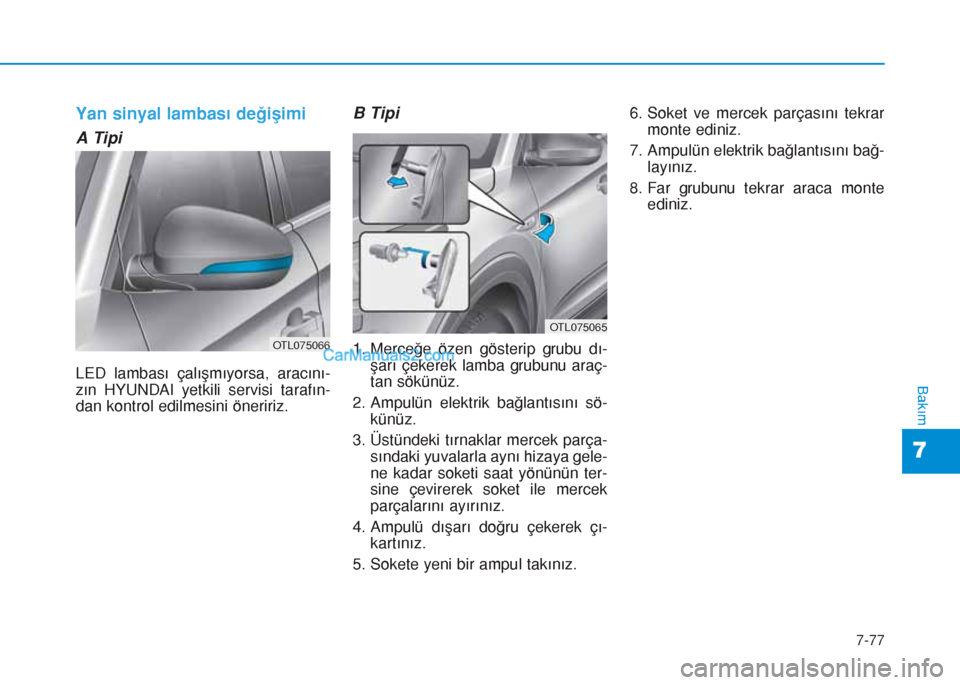

7-77
7
Bakım
Yan sinyal lambası değişimi
A Tipi
LED lambası çalışmıyorsa, aracını-
zın HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.
B Tipi
1. Merceğe özen gösterip grubu dı-
şarı çekerek lamba grubunu araç-
tan sökünüz.
2. Ampulün elektrik bağlantısını sö-
künüz.
3. Üstündeki tırnaklar mercek parça-
sındaki yuvalarla aynı hizaya gele-
ne kadar soketi saat yönünün ter-
sine çevirerek soket ile mercek
parçalarını ayırınız.
4. Ampulü dışarı doğru çekerek çı-
kartınız.
5. Sokete yeni bir ampul takınız.6. Soket ve mercek parçasını tekrar
monte ediniz.
7. Ampulün elektrik bağlantısını bağ-
layınız.
8. Far grubunu tekrar araca monte
ediniz.
OTL075065
OTL075066
Page 634 of 710

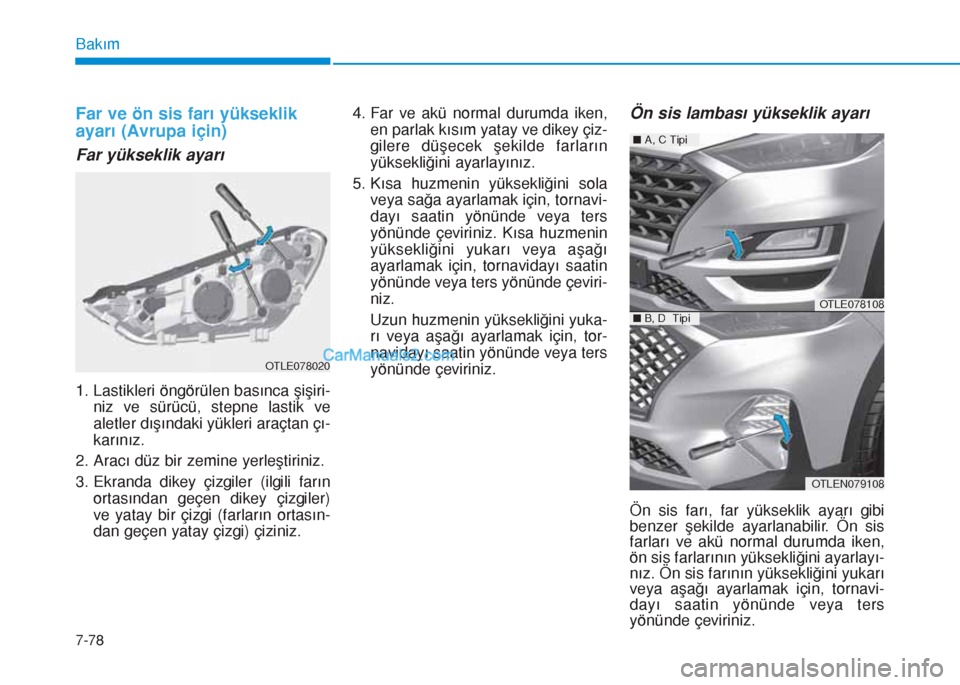

7-78
Bakım
Far ve ön sis farı yükseklik
ayarı (Avrupa için)
Far yükseklik ayarı
1. Lastikleri öngörülen basınca şişiri-
niz ve sürücü, stepne lastik ve
aletler dışındaki yükleri araçtan çı-
karınız.
2. Aracı düz bir zemine yerleştiriniz.
3. Ekranda dikey çizgiler (ilgili farın
ortasından geçen dikey çizgiler)
ve yatay bir çizgi (farların ortasın-
dan geçen yatay çizgi) çiziniz.4. Far ve akü normal durumda iken,
en parlak kısım yatay ve dikey çiz-
gilere düşecek şekilde farların
yüksekliğini ayarlayınız.
5. Kısa huzmenin yüksekliğini sola
veya sağa ayarlamak için, tornavi-
dayı saatin yönünde veya ters
yönünde çeviriniz. Kısa huzmenin
yüksekliğini yukarı veya aşağı
ayarlamak için, tornavidayı saatin
yönünde veya ters yönünde çeviri-
niz.
Uzun huzmenin yüksekliğini yuka-
rı veya aşağı ayarlamak için, tor-
navidayı saatin yönünde veya ters
yönünde çeviriniz.
Ön sis lambası yükseklik ayarı
Ön sis farı, far yükseklik ayarı gibi
benzer şekilde ayarlanabilir. Ön sis
farları ve akü normal durumda iken,
ön sis farlarının yüksekliğini ayarlayı-
nız. Ön sis farının yüksekliğini yukarı
veya aşağı ayarlamak için, tornavi-
dayı saatin yönünde veya ters
yönünde çeviriniz.
OTLE078020
OTLE078108
nA, C Tipi
OTLEN079108
nB, D Tipi
Page 635 of 710
7-79
7
Bakım

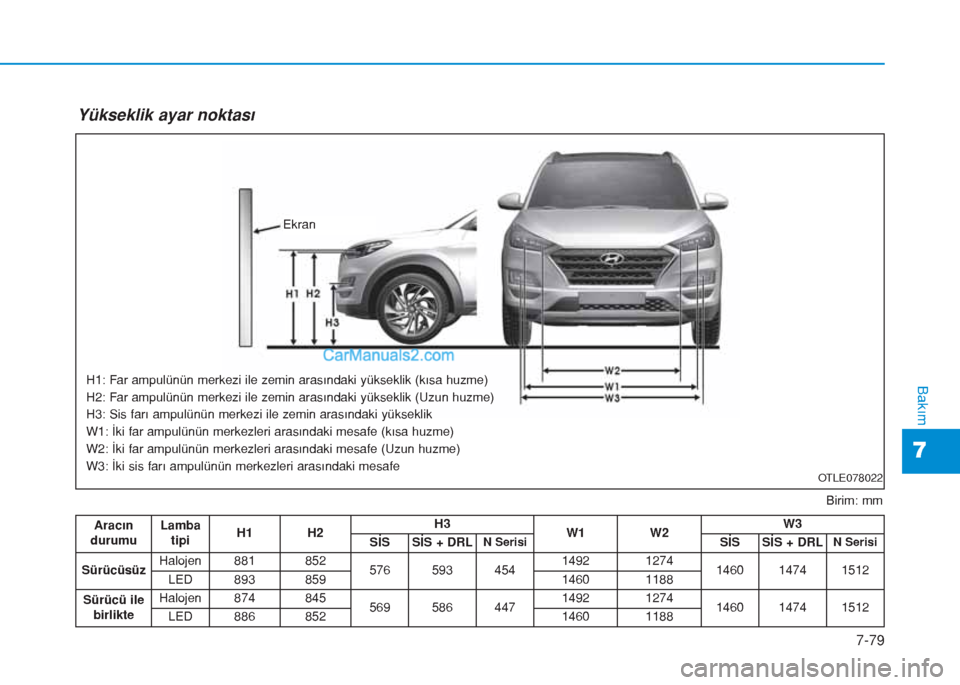

Birim: mm
Yükseklik ayar noktası
OTLE078022
Ekran
H1: Far ampulünün merkezi ile zemin arasındaki yükseklik (kısa huzme)
H2: Far ampulünün merkezi ile zemin arasındaki yükseklik (Uzun huzme)
H3: Sis farı ampulünün merkezi ile zemin arasındaki yükseklik
W1: İki far ampulünün merkezleri arasındaki mesafe (kısa huzme)
W2: İki far ampulünün merkezleri arasındaki mesafe (Uzun huzme)
W3: İki sis farı ampulünün merkezleri arasındaki mesafe
Aracın
durumuLamba
tipiH1 H2H3
W1 W2W3
SİS SİS + DRL
N SerisiSİS SİS + DRLN Serisi
SürücüsüzHalojen 881 852
576 593 4541492 1274
1460 1474 1512
LED 893 859 1460 1188
Sürücü ile
birlikteHalojen 874 845
569 586 4471492 1274
1460 1474 1512
LED 886 852 1460 1188
Page 636 of 710

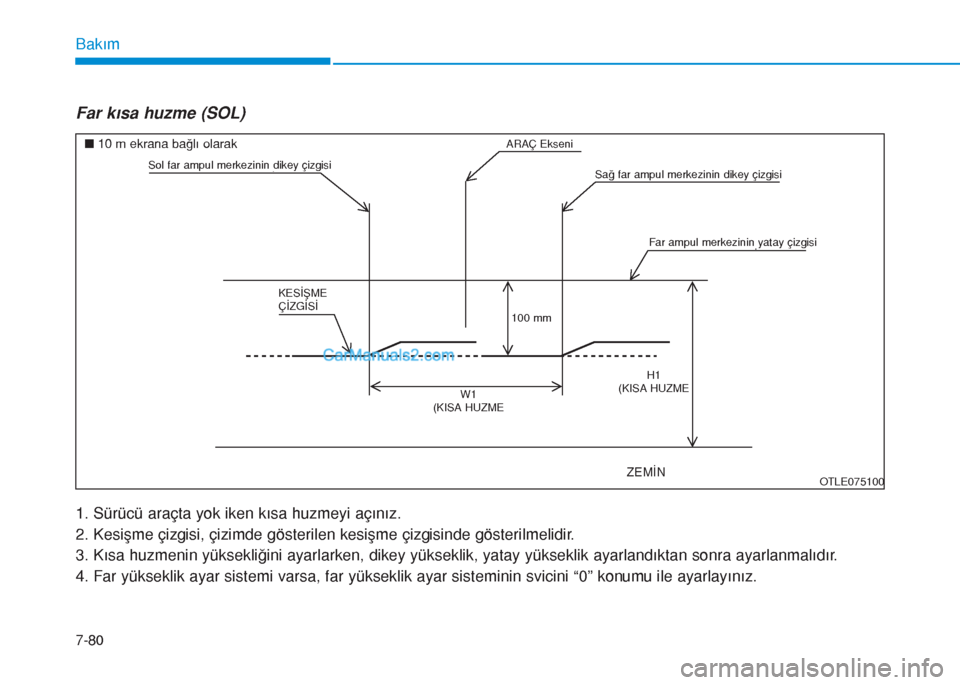

7-80
Bakım
Far kısa huzme (SOL)
1. Sürücü araçta yok iken kısa huzmeyi açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa huzmenin yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi varsa, far yükseklik ayar sisteminin svicini “0” konumu ile ayarlayınız.
OTLE075100
n10 m ekrana bağlı olarak
Sağ far ampul merkezinin dikey çizgisi
Far ampul merkezinin yatay çizgisi
Sol far ampul merkezinin dikey çizgisi
ARAÇ Ekseni
W1
(KISA HUZME
H1
(KISA HUZME
100 mm
ZEMİN
KESİŞME
ÇİZGİSİ
Page 637 of 710

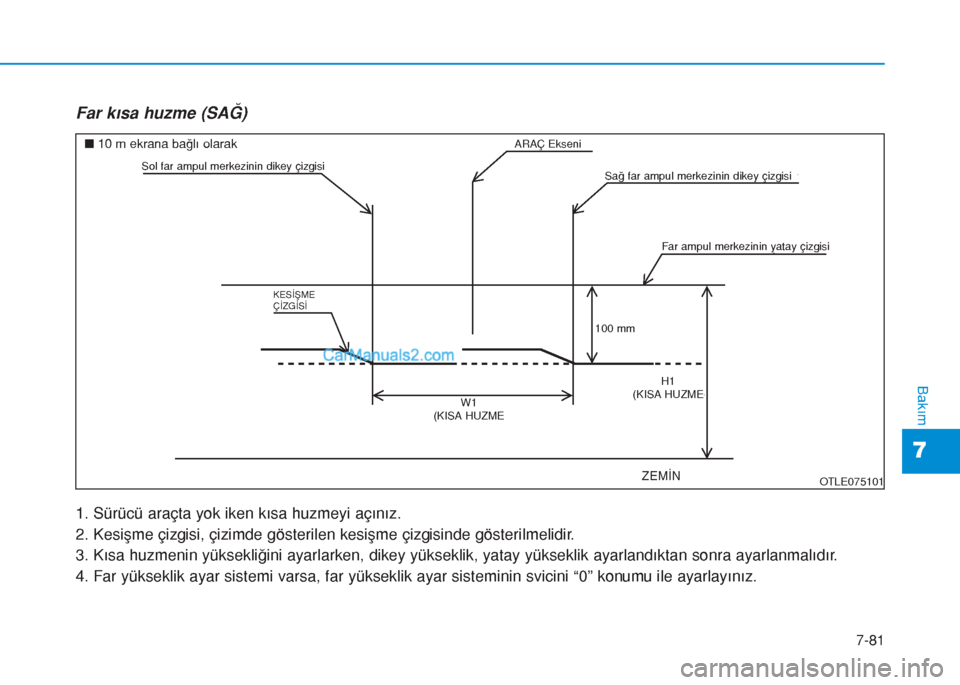

7-81
7
Bakım
Far kısa huzme (SAĞ)
1. Sürücü araçta yok iken kısa huzmeyi açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa huzmenin yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi varsa, far yükseklik ayar sisteminin svicini “0” konumu ile ayarlayınız.
OTLE075101
n10 m ekrana bağlı olarak
Sağ far ampul merkezinin dikey çizgisi
Far ampul merkezinin yatay çizgisi
Sol far ampul merkezinin dikey çizgisi
ARAÇ Ekseni
W1
(KISA HUZME
H1
(KISA HUZME
100 mm
ZEMİN
KESİŞME
ÇİZGİSİ
Page 638 of 710

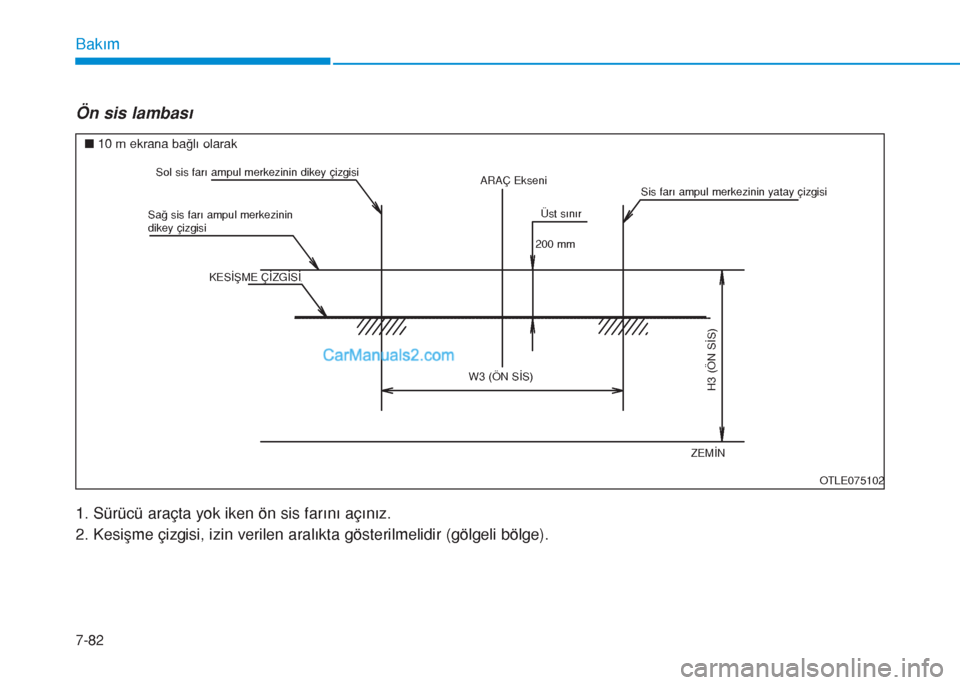

7-82
Bakım
Ön sis lambası
1. Sürücü araçta yok iken ön sis farını açınız.
2. Kesişme çizgisi, izin verilen aralıkta gösterilmelidir (gölgeli bölge).
OTLE075102
n10 m ekrana bağlı olarak
W3 (ÖN SİS)
ARAÇ EkseniSol sis farı ampul merkezinin dikey çizgisi
Sağ sis farı ampul merkezinin
dikey çizgisi
Sis farı ampul merkezinin yatay çizgisi
Üst sınır
200 mm
H3 (ÖN SİS)
KESİŞME ÇİZGİSİ
ZEMİN
Page 639 of 710

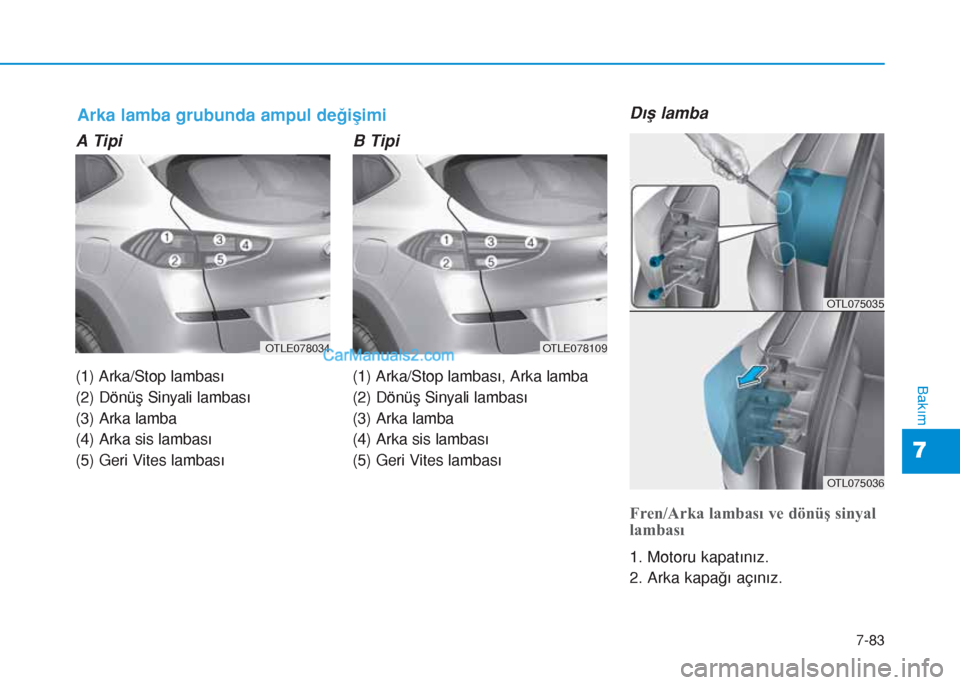

7-83
7
Bakım
A Tipi
(1) Arka/Stop lambası
(2) Dönüş Sinyali lambası
(3) Arka lamba
(4) Arka sis lambası
(5) Geri Vites lambası
B Tipi
(1) Arka/Stop lambası, Arka lamba
(2) Dönüş Sinyali lambası
(3) Arka lamba
(4) Arka sis lambası
(5) Geri Vites lambası
Dış lamba
Fren/Arka lambası ve dönüş sinyal
lambası
1. Motoru kapatınız.
2. Arka kapağı açınız.
OTL075035
OTL075036
Arka lamba grubunda ampul değişimi
OTLE078034OTLE078109
Page 640 of 710
7-84
Bakım

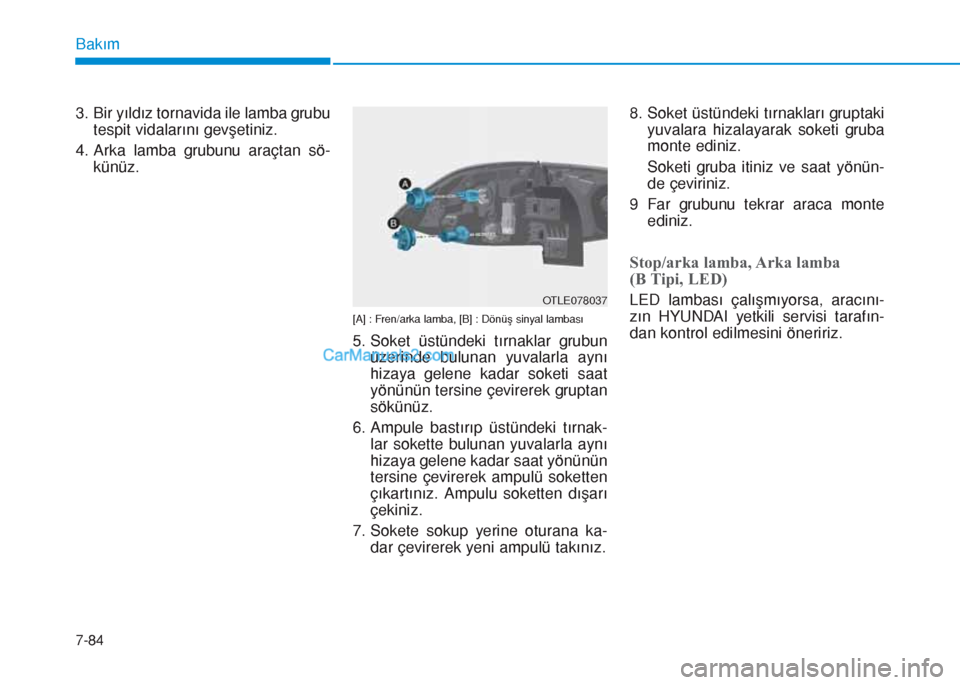

3. Bir yıldız tornavida ile lamba grubu
tespit vidalarını gevşetiniz.
4. Arka lamba grubunu araçtan sö-
künüz.
[A] : Fren/arka lamba, [B] : Dönüş sinyal lambası
5. Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
6. Ampule bastırıp üstündeki tırnak-
lar sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulu soketten dışarı
çekiniz.
7. Sokete sokup yerine oturana ka-
dar çevirerek yeni ampulü takınız.8. Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz.
Soketi gruba itiniz ve saat yönün-
de çeviriniz.
9 Far grubunu tekrar araca monte
ediniz.
Stop/arka lamba, Arka lamba
(B Tipi, LED)
LED lambası çalışmıyorsa, aracını-
zın HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.OTLE078037
