Bakım

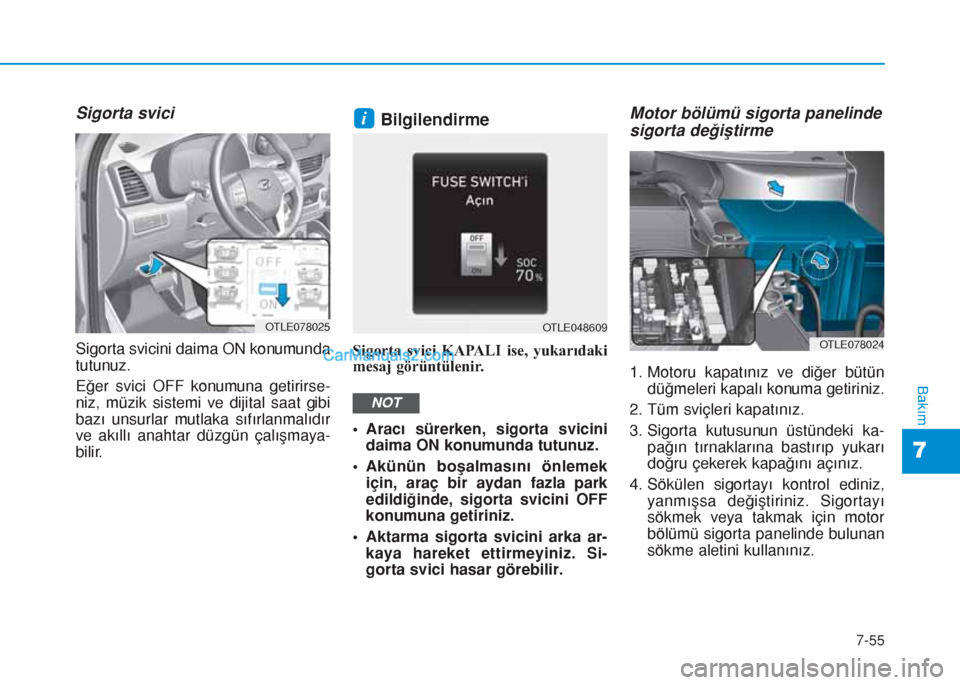

Sigorta svici
Sigorta svicini daima ON konumunda
tutunuz.
Eğer svici OFF konumuna getirirse-
niz, müzik sistemi ve dijital saat gibi
bazı unsurlar mutlaka sıfırlanmalıdır
ve akıllı anahtar düzgün çalışmaya-
bilir.
Bilgilendirme
Sigorta svici KAPALI ise, yukarıdaki
mesaj görüntülenir.
• Aracı sürerken, sigorta svicini
daima ON konumunda tutunuz.
• Akünün boşalmasını önlemek
için, araç bir aydan fazla park
edildiğinde, sigorta svicini OFF
konumuna getiriniz.
• Aktarma sigorta svicini arka ar-
kaya hareket ettirmeyiniz. Si-
gorta svici hasar görebilir.
Motor bölümü sigorta panelinde
sigorta değiştirme
1. Motoru kapatınız ve diğer bütün
düğmeleri kapalı konuma getiriniz.
2. Tüm sviçleri kapatınız.
3. Sigorta kutusunun üstündeki ka-
pağın tırnaklarına bastırıp yukarı
doğru çekerek kapağını açınız.
4. Sökülen sigortayı kontrol ediniz,
yanmışsa değiştiriniz. Sigortayı
sökmek veya takmak için motor
bölümü sigorta panelinde bulunan
sökme aletini kullanınız.
NOT
i
OTLE048609OTLE078025
OTLE078024

7-56
Bakım
5. Aynı değerde bir sigortayı iterek
yerleştirin ve maşaların arasına
tam olarak oturmasına dikkat edi-
niz. Sigorta gevşek duruyorsa,
HYUNDAI yetkili servisine başvur-
manızı öneririz.

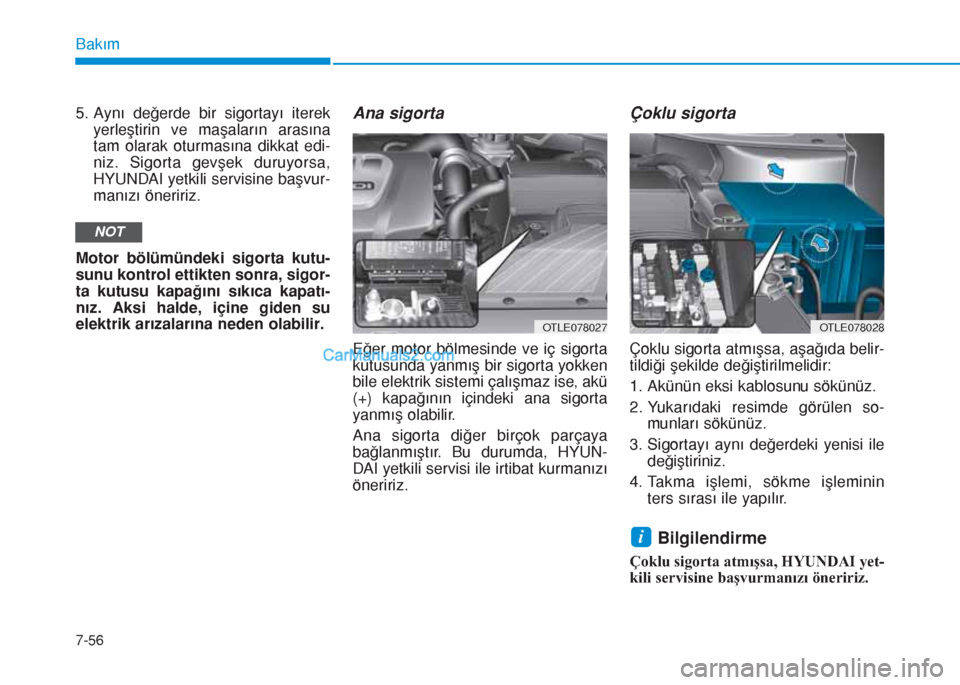

Motor bölümündeki sigorta kutu-
sunu kontrol ettikten sonra, sigor-
ta kutusu kapağını sıkıca kapatı-
nız. Aksi halde, içine giden su
elektrik arızalarına neden olabilir.Ana sigorta
Eğer motor bölmesinde ve iç sigorta
kutusunda yanmış bir sigorta yokken
bile elektrik sistemi çalışmaz ise, akü
(+) kapağının içindeki ana sigorta
yanmış olabilir.
Ana sigorta diğer birçok parçaya
bağlanmıştır. Bu durumda, HYUN-
DAI yetkili servisi ile irtibat kurmanızı
öneririz.
Çoklu sigorta
Çoklu sigorta atmışsa, aşağıda belir-
tildiği şekilde değiştirilmelidir:
1. Akünün eksi kablosunu sökünüz.
2. Yukarıdaki resimde görülen so-
munları sökünüz.
3. Sigortayı aynı değerdeki yenisi ile
değiştiriniz.
4. Takma işlemi, sökme işleminin
ters sırası ile yapılır.
Bilgilendirme
Çoklu sigorta atmışsa, HYUNDAI yet-
kili servisine başvurmanızı öneririz.
i
NOT
OTLE078027OTLE078028

7-57
7
Bakım

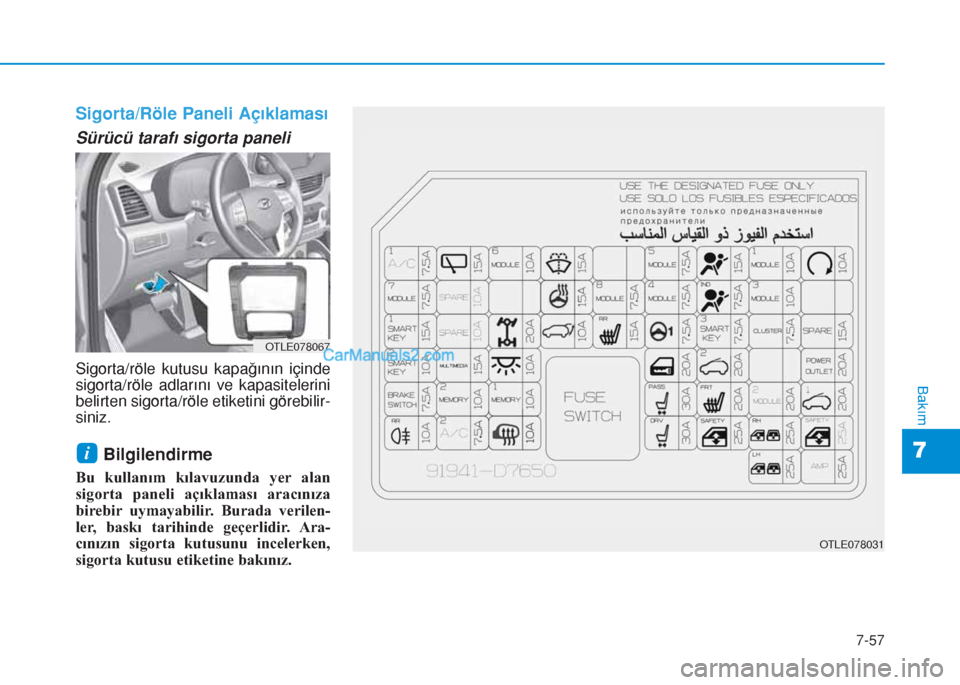

Sigorta/Röle Paneli Açıklaması
Sürücü tarafı sigorta paneli
Sigorta/röle kutusu kapağının içinde
sigorta/röle adlarını ve kapasitelerini
belirten sigorta/röle etiketini görebilir-
siniz.
Bilgilendirme
Bu kullanım kılavuzunda yer alan
sigorta paneli açıklaması aracınıza
birebir uymayabilir. Burada verilen-
ler, baskı tarihinde geçerlidir. Ara-
cınızın sigorta kutusunu incelerken,
sigorta kutusu etiketine bakınız.
i
OTLE078067
OTLE078031

7-58
Bakım

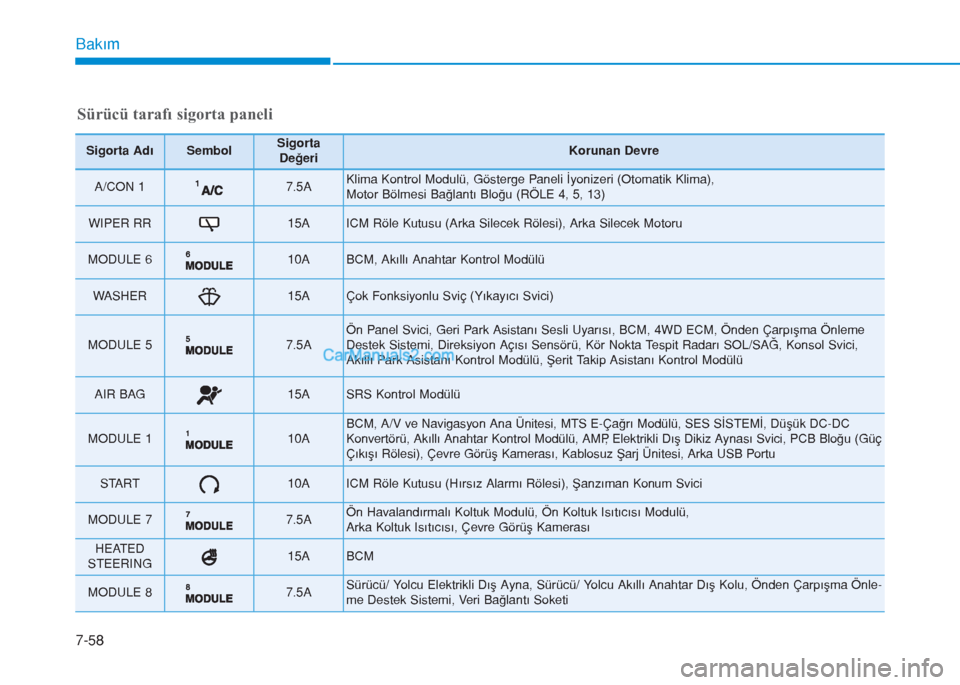

Sürücü tarafı sigorta paneli
Sigorta AdıSembolSigorta
DeğeriKorunan Devre
A/CON 1 7.5A Klima Kontrol Modulü, Gösterge Paneli İyonizeri (Otomatik Klima),
Motor Bölmesi Bağlantı Bloğu (RÖLE 4, 5, 13)
WIPER RR15A ICM Röle Kutusu (Arka Silecek Rölesi), Arka Silecek Motoru
MODULE 6 10A BCM, Akıllı Anahtar Kontrol Modülü
WASHER 15A Çok Fonksiyonlu Sviç (Yıkayıcı Svici)
MODULE 5 7.5A Ön Panel Svici, Geri Park Asistanı Sesli Uyarısı, BCM, 4WD ECM, Önden Çarpışma Önleme
Destek Sistemi, Direksiyon Açısı Sensörü, Kör Nokta Tespit Radarı SOL/SAĞ, Konsol Svici,
Akıllı Park Asistanı Kontrol Modülü, Şerit Takip Asistanı Kontrol Modülü
AIR BAG15A SRS Kontrol Modülü
MODULE 1 10A BCM, A/V ve Navigasyon Ana Ünitesi, MTS E-Çağrı Modülü, SES SİSTEMİ, Düşük DC-DC
Konvertörü, Akıllı Anahtar Kontrol Modülü, AMP, Elektrikli Dış Dikiz Aynası Svici, PCB Bloğu (Güç
Çıkışı Rölesi), Çevre Görüş Kamerası, Kablosuz Şarj Ünitesi, Arka USB Portu
START 10A ICM Röle Kutusu (Hırsız Alarmı Rölesi), Şanzıman Konum Svici
MODULE 7 7.5A Ön Havalandırmalı Koltuk Modulü, Ön Koltuk Isıtıcısı Modulü,
Arka Koltuk Isıtıcısı, Çevre Görüş Kamerası
HEATED
STEERING15A BCM
MODULE 8 7.5A Sürücü/ Yolcu Elektrikli Dış Ayna, Sürücü/ Yolcu Akıllı Anahtar Dış Kolu, Önden Çarpışma Önle-
me Destek Sistemi, Veri Bağlantı Soketi

7-59
7
Bakım

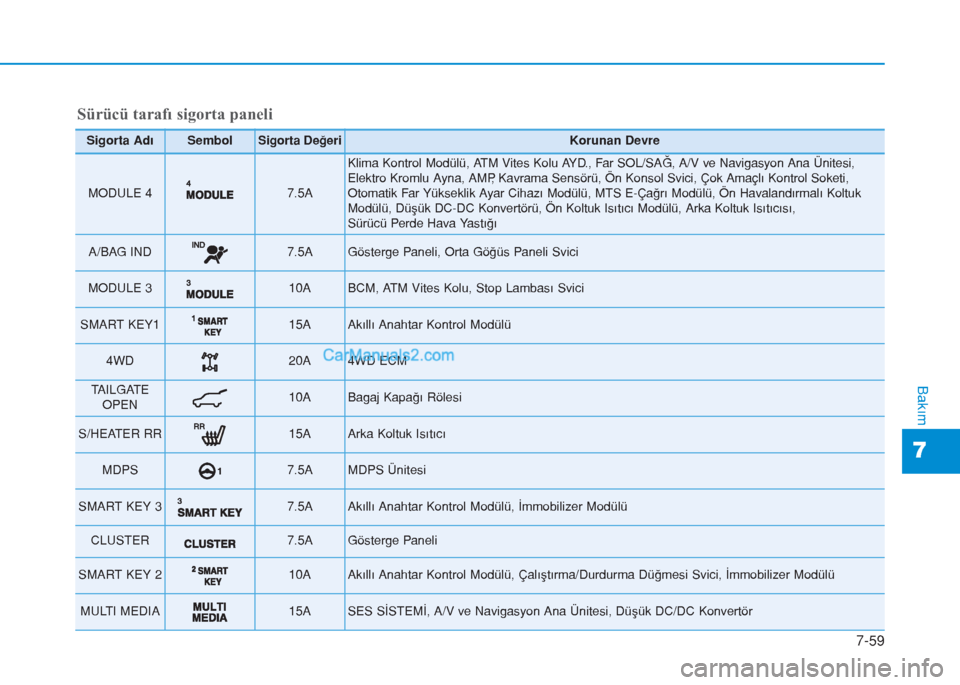

Sürücü tarafı sigorta paneli
Sigorta AdıSembolSigorta DeğeriKorunan Devre
MODULE 4 7.5A
Klima Kontrol Modülü, ATM Vites Kolu AYD., Far SOL/SAĞ, A/V ve Navigasyon Ana Ünitesi,
Elektro Kromlu Ayna, AMP, Kavrama Sensörü, Ön Konsol Svici, Çok Amaçlı Kontrol Soketi,
Otomatik Far Yükseklik Ayar Cihazı Modülü, MTS E-Çağrı Modülü, Ön Havalandırmalı Koltuk
Modülü, Düşük DC-DC Konvertörü, Ön Koltuk Isıtıcı Modülü, Arka Koltuk Isıtıcısı,
Sürücü Perde Hava Yastığı
A/BAG IND 7.5A Gösterge Paneli, Orta Göğüs Paneli Svici
MODULE 3 10A BCM, ATM Vites Kolu, Stop Lambası Svici
SMART KEY115A Akıllı Anahtar Kontrol Modülü
4WD 20A 4WD ECM
TAILGATE
OPEN10A Bagaj Kapağı Rölesi
S/HEATER RR15A Arka Koltuk Isıtıcı
MDPS 7.5A MDPS Ünitesi
SMART KEY 3 7.5A Akıllı Anahtar Kontrol Modülü, İmmobilizer Modülü
CLUSTER 7.5A Gösterge Paneli
SMART KEY 2 10A Akıllı Anahtar Kontrol Modülü, Çalıştırma/Durdurma Düğmesi Svici, İmmobilizer Modülü
MULTI MEDIA 15A SES SİSTEMİ, A/V ve Navigasyon Ana Ünitesi, Düşük DC/DC Konvertör

7-60
Bakım

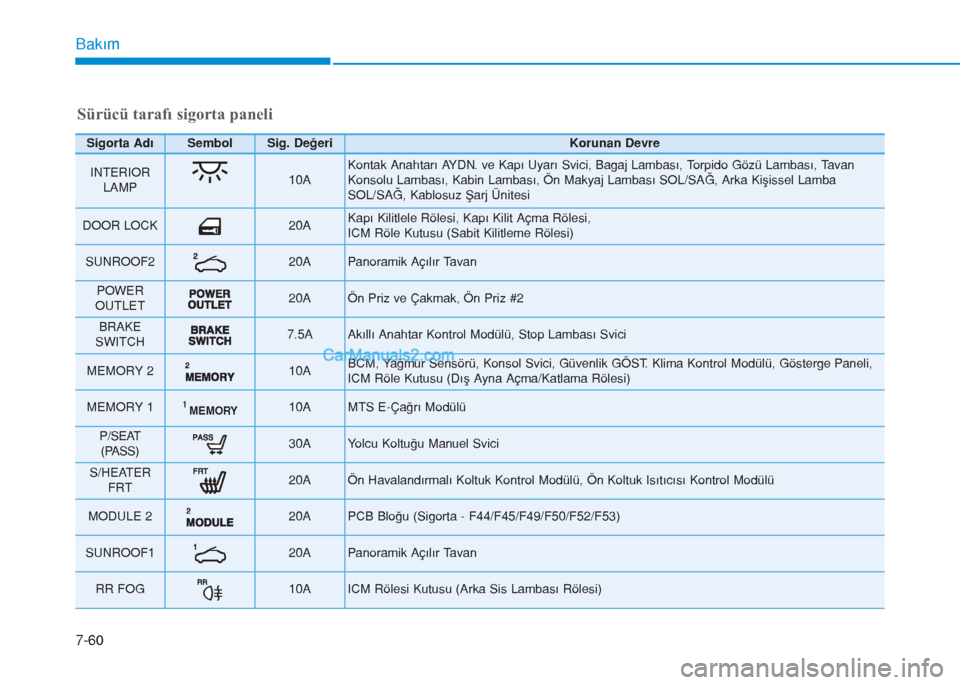

Sürücü tarafı sigorta paneli
Sigorta AdıSembolSig. DeğeriKorunan Devre
INTERIOR
LAMP10A Kontak Anahtarı AYDN. ve Kapı Uyarı Svici, Bagaj Lambası, Torpido Gözü Lambası, Tavan
Konsolu Lambası, Kabin Lambası, Ön Makyaj Lambası SOL/SAĞ, Arka Kişissel Lamba
SOL/SAĞ, Kablosuz Şarj Ünitesi
DOOR LOCK 20A Kapı Kilitlele Rölesi, Kapı Kilit Açma Rölesi,
ICM Röle Kutusu (Sabit Kilitleme Rölesi)
SUNROOF220A Panoramik Açılır Tavan
POWER
OUTLET 20A Ön Priz ve Çakmak, Ön Priz #2
BRAKE
SWITCH 7.5A Akıllı Anahtar Kontrol Modülü, Stop Lambası Svici
MEMORY 2 10A BCM, Yağmur Sensörü, Konsol Svici, Güvenlik GÖST. Klima Kontrol Modülü, Gösterge Paneli,
ICM Röle Kutusu (Dış Ayna Açma/Katlama Rölesi)
MEMORY 1MEMORY110A MTS E-Çağrı Modülü
P/SEAT
(PASS)30A Yolcu Koltuğu Manuel Svici
S/HEATER
FRT 20A Ön Havalandırmalı Koltuk Kontrol Modülü, Ön Koltuk Isıtıcısı Kontrol Modülü
MODULE 2 20A PCB Bloğu (Sigorta - F44/F45/F49/F50/F52/F53)
SUNROOF120A Panoramik Açılır Tavan
RR FOG10A ICM Rölesi Kutusu (Arka Sis Lambası Rölesi)

7-61
7
Bakım

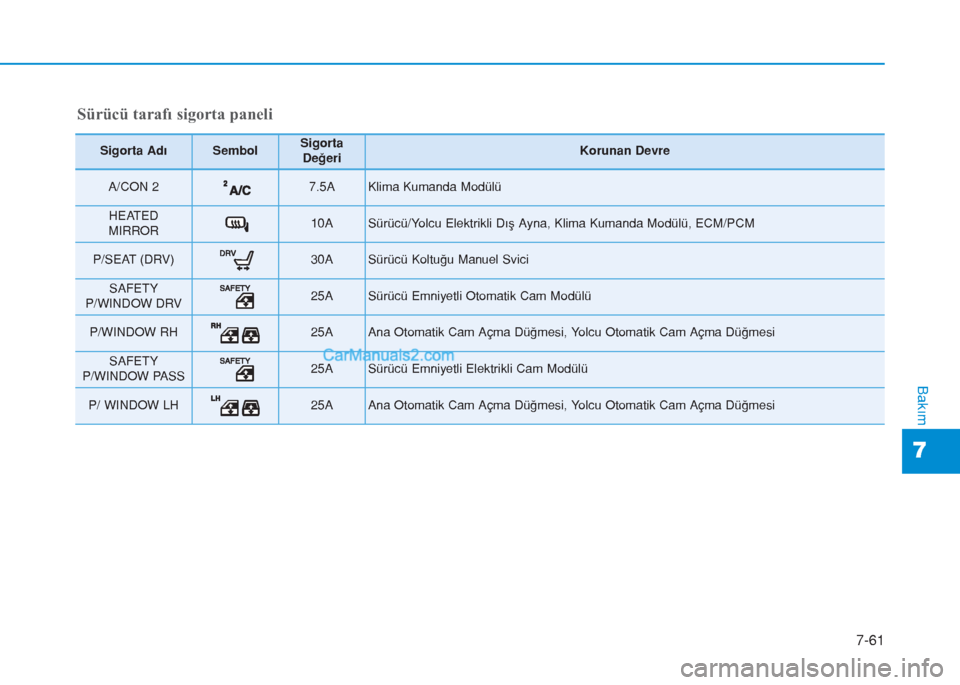

Sürücü tarafı sigorta paneli
Sigorta AdıSembolSigorta
DeğeriKorunan Devre
A/CON 2 7.5A Klima Kumanda Modülü
HEATED
MIRROR 10A Sürücü/Yolcu Elektrikli Dış Ayna, Klima Kumanda Modülü, ECM/PCM
P/SEAT (DRV) 30A Sürücü Koltuğu Manuel Svici
SAFETY
P/WINDOW DRV25A Sürücü Emniyetli Otomatik Cam Modülü
P/WINDOW RH 25A Ana Otomatik Cam Açma Düğmesi, Yolcu Otomatik Cam Açma Düğmesi
SAFETY
P/WINDOW PASS25ASürücü Emniyetli Elektrikli Cam Modülü
P/ WINDOW LH 25A Ana Otomatik Cam Açma Düğmesi, Yolcu Otomatik Cam Açma Düğmesi

7-62
Bakım

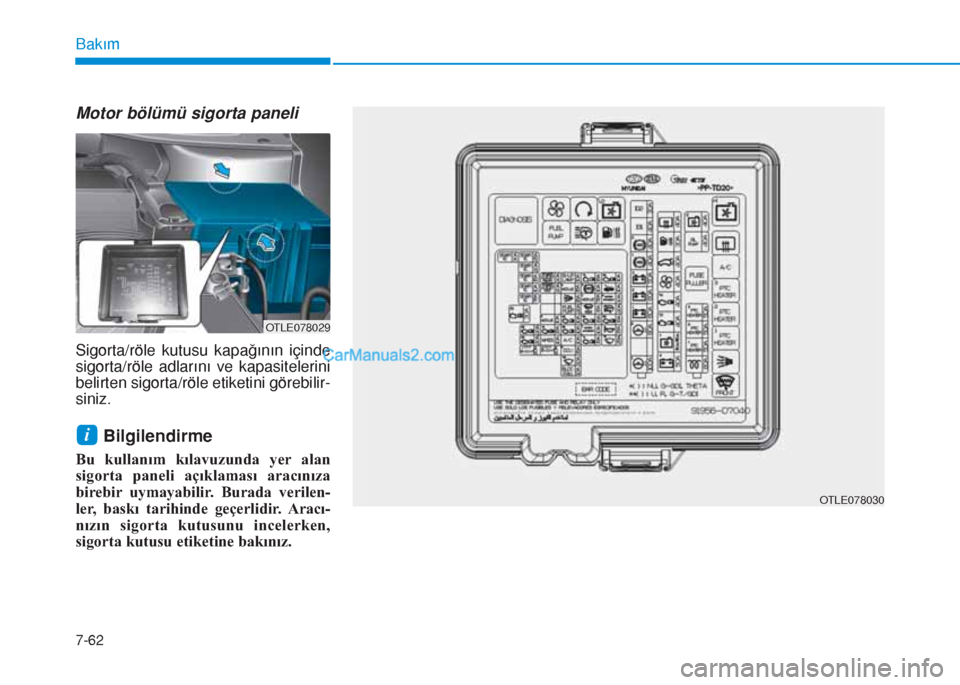

Motor bölümü sigorta paneli
Sigorta/röle kutusu kapağının içinde
sigorta/röle adlarını ve kapasitelerini
belirten sigorta/röle etiketini görebilir-
siniz.
Bilgilendirme
Bu kullanım kılavuzunda yer alan
sigorta paneli açıklaması aracınıza
birebir uymayabilir. Burada verilen-
ler, baskı tarihinde geçerlidir. Aracı-
nızın sigorta kutusunu incelerken,
sigorta kutusu etiketine bakınız.
i
OTLE078029
OTLE078030

7-63
7
Bakım

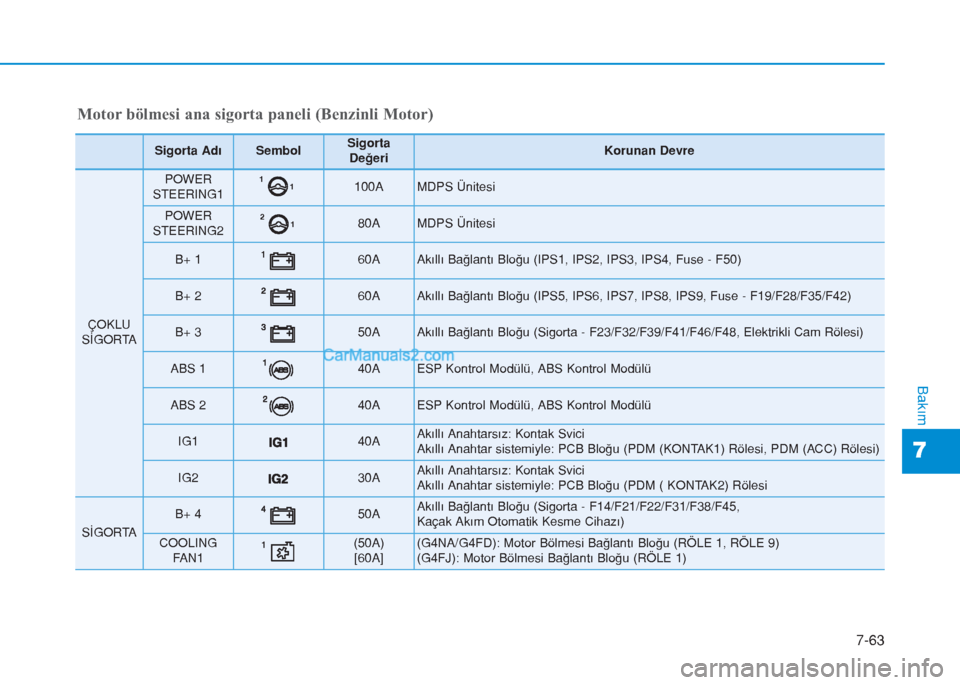

Motor bölmesi ana sigorta paneli (Benzinli Motor)
Sigorta AdıSembolSigorta
DeğeriKorunan Devre
ÇOKLU
SİGORTA
POWER
STEERING11 1100AMDPS Ünitesi
POWER
STEERING21 280AMDPS Ünitesi
B+ 1 60A Akıllı Bağlantı Bloğu (IPS1, IPS2, IPS3, IPS4, Fuse - F50)
B+ 2 60A Akıllı Bağlantı Bloğu (IPS5, IPS6, IPS7, IPS8, IPS9, Fuse - F19/F28/F35/F42)
B+ 3 50A Akıllı Bağlantı Bloğu (Sigorta - F23/F32/F39/F41/F46/F48, Elektrikli Cam Rölesi)
ABS 1 40A ESP Kontrol Modülü, ABS Kontrol Modülü
ABS 2 40A ESP Kontrol Modülü, ABS Kontrol Modülü
IG1 40A Akıllı Anahtarsız: Kontak Svici
Akıllı Anahtar sistemiyle: PCB Bloğu (PDM (KONTAK1) Rölesi, PDM (ACC) Rölesi)
IG2 30A Akıllı Anahtarsız: Kontak Svici
Akıllı Anahtar sistemiyle: PCB Bloğu (PDM ( KONTAK2) Rölesi
SİGORTA
B+ 4 50A Akıllı Bağlantı Bloğu (Sigorta - F14/F21/F22/F31/F38/F45,
Kaçak Akım Otomatik Kesme Cihazı)
COOLING
FA N 1(50A)
[60A](G4NA/G4FD): Motor Bölmesi Bağlantı Bloğu (RÖLE 1, RÖLE 9)
(G4FJ): Motor Bölmesi Bağlantı Bloğu (RÖLE 1)

7-64
Bakım

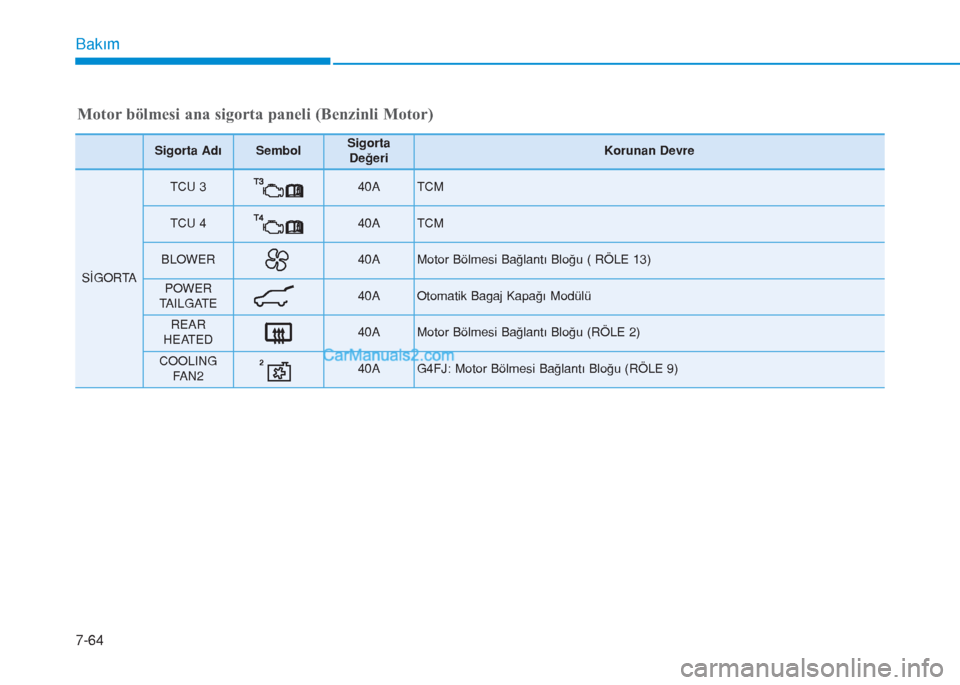

Motor bölmesi ana sigorta paneli (Benzinli Motor)
Sigorta AdıSembolSigorta
DeğeriKorunan Devre
SİGORTA
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40AMotor Bölmesi Bağlantı Bloğu ( RÖLE 13)
POWER
TAILGATE40AOtomatik Bagaj Kapağı Modülü
REAR
HEATED40AMotor Bölmesi Bağlantı Bloğu (RÖLE 2)
COOLING
FA N 2240AG4FJ: Motor Bölmesi Bağlantı Bloğu (RÖLE 9)
